Подбор сопротивлений для делителя
Часто при изготовлении разнообразных устройств возникает необходимость использовать светодиоды и светодиодные индикаторы. Подключение светодиода к источнику питания выполняется, как правило, через ограничивающий ток резистор гасящий резистор.
Ниже описаны принципы и формулы для расчета гасящего резистора, а также небольшой калькулятор для быстрого подсчета. Первым делом разберемся как выполнить расчет сопротивления гасящего резистора, от чего оно зависит и какой мощности должен быть резистор для питания светодиода от источника питания. Как видим из схемы, ток I через резистор и светодиод протекает один и от же.
Напряжение на резисторе равно разнице напряжений питания и напряжения на светодиоде VS-VL. Здесь нам нужно рассчитать сопротивление резистора R , при котором через цепь будет протекать напряжение I, а на светодиоде будет напряжение VL. Допустим что мы будем питать светодиод от батареи напряжением 5В , как правило такое питающее напряжение используется при питании микроконтроллерных схем и другой цифровой техники.
Вычислим значение напряжения на гасящем резисторе , для этого нам нужно знать падение напряжения на светодиоде, это можно выяснить по справочнику для конкретного светодиода. Примерные значения падения напряжения для светодиодов АЛ и другие маломощные в подобном корпусе :. Допустим что мы будем использовать синий светодиод , падение напряжения на нем — 3В. Для расчета сопротивления гасящего резистора нам нужно знать ток через светодиод.
Номинальный ток конкретного типа светодиода можно узнать по справочнику. У большинства маломощных светодиодов наподобии АЛ номинальный ток находится в пределах мА.
Допустим что для нашего светодиода номинальный ток для его достаточно яркого свечения составляет 20мА 0,02А. Получается что на резисторе будет гаситься напряжение 2В и проходить ток 20мА. Выполним расчет по формуле закона Ома:. Если же ток и напряжение падения на резисторе будет очень отличаться то не помешает произвести расчет мощности резистора :. Таким образом, 0,04 Вт явно меньше номинальной мощности даже для самого маломощного резистора МЛТ-0, 0, Вт.
Произведем расчет для красного светодиода напряжение 2В, ток 15мА. Теперь вы знаете как по формулам рассчитать гасящий резистор для питания светодиода. Для облегчения расчетов написан несложный онлайн-калькулятор:.
При подключении светодиодов не нужно забывать что они имеют полярность. Для определения полярности светодиода можно использовать мультиметр в режиме прозвонки или же омметр. Использование гасящих резисторов оправдано для питания маломощных светодиодов, при питании мощных светодиодов нужно использовать специальные LED-драйверы и стабилизаторы.
Расчёт резистора для светодиода, формулы и калькулятор Часто при изготовлении разнообразных устройств возникает необходимость использовать светодиоды и светодиодные индикаторы. Расчет гасящего резистора для светодиода Первым делом разберемся как выполнить расчет сопротивления гасящего резистора, от чего оно зависит и какой мощности должен быть резистор для питания светодиода от источника питания.
Схема подключения светодиода к источнику питания через резистор. Примерные значения падения напряжения для светодиодов АЛ и другие маломощные в подобном корпусе : красный — 1, Простой калькулятор для расчета гасящего резистора Теперь вы знаете как по формулам рассчитать гасящий резистор для питания светодиода.
Для облегчения расчетов написан несложный онлайн-калькулятор: Напряжение источника питания: В Прямое напряжение светодиода: В Номинальный ток светодиода: мА Сопротивление резистора: Ом Мощность резистора, не менее: Вт Форму прислал Михаил Иванов. Заключение При подключении светодиодов не нужно забывать что они имеют полярность.
Расчет мощности сопротивления резистора
Часто при изготовлении разнообразных устройств возникает необходимость использовать светодиоды и светодиодные индикаторы. Подключение светодиода к источнику питания выполняется, как правило, через ограничивающий ток резистор гасящий резистор. Ниже описаны принципы и формулы для расчета гасящего резистора, а также небольшой калькулятор для быстрого подсчета. Первым делом разберемся как выполнить расчет сопротивления гасящего резистора, от чего оно зависит и какой мощности должен быть резистор для питания светодиода от источника питания. Как видим из схемы, ток I через резистор и светодиод протекает один и от же. Напряжение на резисторе равно разнице напряжений питания и напряжения на светодиоде VS-VL.

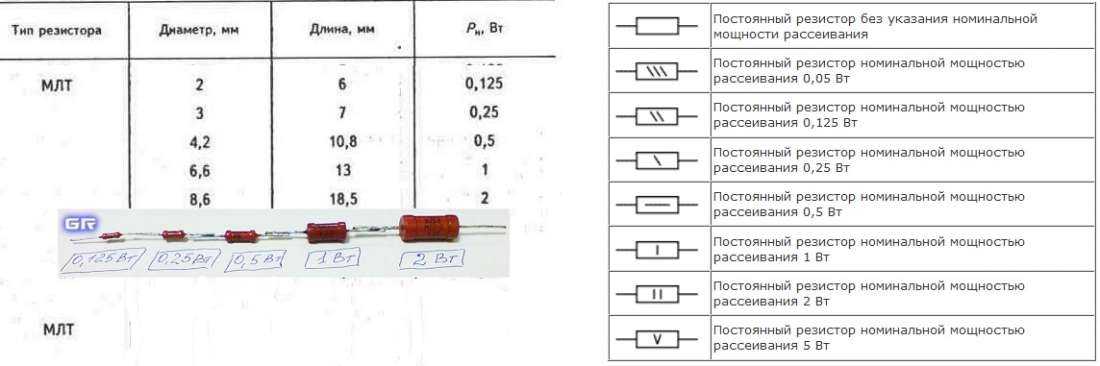

Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр.
Расчет резистора для светодиода, калькулятор
Работа резистора заключается в ограничении тока , протекающего по цепи. НЕ в превращении тока в тепло, а именно в ограничении тока. То есть, без резистора по цепи течет большой ток , встроили резистор — ток уменьшился. Рассмотрим работу резистора на примере лампочки на схеме ниже. Имеем источник питания, лампочку, амперметр, измеряющий ток , проходящий через цепь. И Резистор. Когда резистор в цепи отсутствует, через лампочку по цепи побежит большой ток , например, 0,75А. Лампочка горит ярко. Лампочка горит менее ярко.
Формула сопротивления резистора
Всем привет! В той части схемы, где применен детектор нуля, стоят два резистора R3 и R4 по 30 кОм, которые дают падение напряжения для работы оптопары. Сама оптопара по даташиту работает от 5 вольт и потребляет максимум 5мА. То есть через всю цепь проходит всего 0, ВАТТ мощности.
Резистор тока выполняет сразу несколько очень важных задач: служит ограничителем электрического тока в цепи , создает падение напряжения на отдельных ее участках и разделяет пульсирующий ток.
Калькулятор цветовой маркировки резисторов
Резисторы применяются практически во всех электросхемах. Это наиболее простой компонент, в основном, служащий для ограничения или регулирования тока, благодаря наличию сопротивления при его протекании. Внутреннее устройство детали может быть различным, но преимущественно это изолятор цилиндрической формы, с нанесённым на его внешнюю поверхность слоем либо несколькими витками тонкой проволоки, проводящими ток и рассчитанными на заданное значение сопротивления, измеряемое в омах. Материалом для изготовления практически всех нелинейных деталей, кроме угольных варисторов, применяемых в стабилизаторах напряжения, являются полупроводники. Импортные резисторные элементы идентичной мощности имеют несколько меньшие размеры, так как российские производятся с некоторым запасом по этому показателю.
Как рассчитать резистор для светодиода
Для устойчивой работы светодиоду необходим источник постоянного напряжения и стабилизированный ток, который не будет превышать величины, допустимые спецификой конкретного светодиода. Если необходимо подключить светодиоды индикаторные, рабочий ток которых не превышает мА, можно ограничить ток посредством резисторов. Если речь идет о питании мощных светодиодов с рабочими токами от сотен миллиампер до единиц ампер, то не обойтись без специальных устройств — драйверов подробнее об этих устройствах читайте в статье «Драйвера для светодиодов» , готовые модели драйверов можно увидеть здесь. Далее рассмотрим варианты, когда требуемый ток небольшой и обойтись резисторами все же можно. Резисторы являются пассивными элементами — ток они просто ограничивают, но никак не стабилизируют.
Калькулятор расчета сопротивления резистора. Напряжение на Расчитанная мощность резистора: WATTS Рекомедуемая мощность резистора.
Он-лайн калькуляторы для радиолюбителя
При подключении светодиодов небольшой мощности чаще всего используется гасящий резистор. Это наиболее простая схема подключения, которая позволяет получить требуемую яркость без использования дорогостоящих драйверов. Однако, при всей ее простоте, для обеспечения оптимального режима работы необходимо провести расчет резистора для светодиода. Эта характеристика показывает зависимость тока, проходящего через светоизлучающий диод, от напряжения, приложенного к нему.
Калькулятор светодиодов
ВИДЕО ПО ТЕМЕ: МОЩНОСТЬ РЕЗИСТОРОВ Теория и Практика
Делитель напряжения используется в электрических цепях, если необходимо понизить напряжение и получить несколько его фиксированных значений. Состоит он из двух и более элементов резисторов, реактивных сопротивлений. Элементарный делитель можно представить как два участка цепи, называемые плечами. Участок между положительным напряжением и нулевой точкой — верхнее плечо , между нулевой и минусом — нижнее плечо. Делитель напряжения на резисторах может применятmся как для постоянного, так и для переменного напряжений. Применяется для низкого напряжения и не предназначен для питания мощных машин.
Для удобства расчета можно воспользоваться онлайн калькулятором, необходимо указать входное и выходное напряжение стабилизатора и ток нагрузки.
Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать? Главная Он-лайн калькуляторы. Призовой фонд на октябрь г.
Схема делителя напряжения является простой, но в тоже время фундаментальной электросхемой, которая очень часто используется в электронике. Принцип работы ее прост: на входе подается более высокое входное напряжение и затем оно преобразуется в более низкое выходное напряжение с помощью пары резисторов. Формула расчета выходного напряжения основана на законе Ома и приведена ниже. Существует несколько обобщений, которые следует учитывать при использовании делителей напряжения.
Random converter
|
Калькулятор светодиодов. Расчет ограничительных резисторов для одиночных светодиодов и светодиодных массивовКалькулятор нарисует принципиальную и монтажную схему одного светодиода с ограничительным резистором или светодиодного массива, состоящего из нескольких параллельных ветвей светодиодов, с последовательно включенным ограничительным резистором. Если вы только начинаете изучать электронику или учитесь в техническом университете, вы можете использовать этот калькулятор для изучения светодиодов. Если же вы не в первый раз разрабатываете массив светодиодов, воспользуйтесь им для проверки своих расчетов. И конечно, этот и другие калькуляторы на TranslatorsCafe.com пригодятся всем, кто хочет изучить технический английский, так как все они есть и в английской версии. Пример: Рассчитать последовательно-параллельный массив, состоящий из 30 красных светодиодов с прямым напряжением 2 В и прямым током 20 мА для напряжения источника 12 В. Входные данные Напряжение источника питания Vs В Прямой ток светодиода If мА Выберите тип светодиода Выберите тип светодиодаинфракрасныйкрасныйзелёныйжёлтыйоранжевый/янтарныйсинийбелыйдругой или Прямое напряжение светодиода Vf В Количество светодиодов в массиве Nt Количество светодиодов в цепи последовательно включенных светодиодов с ограничительным резистором. Если этот параметр не задан, он будет рассчитан автоматически. Ns Поделиться Поделиться ссылкой на этот калькулятор, включая входные параметры Twitter Facebook Google+ VK Закрыть Выходные данные Принципиальная схема Монтажная схема Номинал и максимальная рассеиваемая мощность резистора для последовательной цепи с максимальным для данного напряжения питания количеством светодиодов: Общая мощность, рассеиваимая на всех ограничительных резисторах: Общая мощность, рассеиваемая всеми светодиодами: Общая мощность, потребляемая массивом светодиодов: Ток, потребляемый от источника питания: Количество светодиодов в матрице: Количество последовательных ветвей, соединенных параллельно: Количество светодиодов в последовательной ветви с макс. количеством светодиодов: Количество светодиодов в дополнительной ветви с количеством светодиодов, меньшим максимального: Определения и формулы для расчетаОдиночный светодиодСветодиод (светоизлучающий диод) — полупроводниковый источник излучения в оптическом диапазоне с двумя или более выводами. Монохромные светодиоды обычно имеют два вывода, двухцветные — два или три вывода, трехцветные снабжены четырьмя выводами. Светодиод излучает свет, если к его вывода приложено определенное прямое напряжение. Обычный инфракрасный светодиод и его условное обозначение на принципиальных схемах (на российских принципиальных схемах светодиоды изображают без разрыва проводника). Квадратный кристалл светодиода установлен на отрицательном электроде (катоде). К положительному электроду (аноду) кристалл подключается с помощью тонкого проводника. Для подключения светодиода к источнику питания можно использовать простую схему с последовательно включенным токоограничительным резистором. Резистор необходим в связи с тем, что падение напряжение на светодиоде является постоянным в относительно широком диапазоне рабочих токов.
Поведение светодиодов и резисторов в схемах отличается. В соответствии с законом Ома, резисторы имеют линейную зависимость падения напряжения от протекающего через них тока: Вольтамперные характеристики типичных светодиодов различных цветов Если напряжение на резисторе увеличивается, ток также пропорционально увеличивается (здесь мы предполагаем, что величина сопротивления резистора остается постоянной). Светодиоды ведут себя не так. Их поведение соответствует поведению обычных диодов. Вольтамперные характеристики светодиодов разного цвета приведены на рисунке. Они показывают, что ток через светодиод не прямо пропорционален падению напряжения на светодиоде. Видно, что имеется экспоненциальная зависимость тока от прямого напряжения. Это означает, что при небольшом изменении напряжения ток может измениться очень сильно. Если прямое напряжение на светодиоде невелико, его сопротивление очень большое и светодиод не горит. При превышении указанного в технических характеристиках порогового уровня светодиод начинает светиться и его сопротивление быстро падает. Если приложенное напряжение превышает рекомендуемую величину прямого напряжения, которое может быть в пределах 1,5—4 В для светодиодов различных цветов, ток через светодиод резко растет, что может привести к выходу его из строя. Для ограничения этого тока, последовательно со светодиодом включают резистор, который ограничивает ток таким образом, что он не превышал рабочий ток, указанный в характеристиках светодиода. Формулы для расчетовСветодиод в прямоугольном корпусе с плоским верхом применяется, например, для индикаторов уровня Ток через ограничительный резистор Rs можно рассчитать по формуле закона Ома, в которой из напряжения питания Vs вычитается прямое падение напряжения на светодиоде Vf: Здесь Vs напряжение источника питания в вольтах (например, 5 В от шины USB), Vf прямое падение напряжения на светодиоде и I прямой ток через светодиод в амперах. Значения Vf и If приводятся в технических характеристиках светодиода. Типичные значения Vf показаны выше в таблице. Типичный ток индикаторных светодиодов 20 мА. После расчета сопротивления резистора, из ряда номиналов сопротивлений выбирается ближайшее большее стандартное значение. Например, если расчет показывает, что нужен резистор Rs = 145 ом, мы (и калькулятор) выберем резистор Rs = 150 ом. Токоограничительный резистор рассеивает определенную мощность, которая рассчитывается по формуле Оранжевые светодиоды обычно используются в маршрутизаторах для указания скорости обмена 10/100 Мбит/с. Зеленые светодиоды горят при скорости 1000 Мбит/с Для надежной работы резистора его мощность выбирается вдвое выше расчетой. Например, если по формуле получилось 0,06 Вт, мы выберем резистор на 0,125 Вт. А теперь рассчитаем эффективность работы нашей схемы (ее КПД), который покажет какой процент мощности, отдаваемой источником питания, потребляется светодиодом. На светодиоде рассеивается такая мощность: Тогда общее потребление будет равно КПД схемы включения светодиода с ограничительным резистором: Для выбора источника питания необходимо рассчитать ток, который он должен отдавать в схему. Это делается по формуле: Светодиодная лента со светодиодами типа 5050; цифры 50 и 50 означают длину и ширину микросхемы в миллиметрах; токоограничительные резисторы 150 ом уже установлены на ленте последовательно со светодиодами Светодиодные массивыОдиночный светодиод можно зажигать с помощью токоограничительного резистора. Однако для питания светодиодных массивов, которые все чаще используются для освещения, подсветки в телевизорах и компьютерных мониторах, в рекламе и для других целей, необходимы специализированные источники питания. Мы все привыкли к источникам, выдающим стабилизированное напряжение питания. Однако, для питания светодиодов нужны источники, в которых стабилизируется ток, а не напряжение. Однако и с такими источниками ограничительные резисторы все равно устанавливают. Если нужно изготовить светодиодный массив, используют несколько последовательных светодиодных цепей, соединенных параллельно. Для цепи из последовательных светодиодов необходим источник питания с напряжением, которое превышает сумму падений напряжений на отдельных светодиодах. Если его напряжение выше этой суммы, необходимо включить в цепь один токоограничительный резистор. Через все светодиоды течет одинаковый ток, что (до определенной степени) позволяет получить одинаковую яркость. Однако если один из светодиодов в цепи откажет так, что он будет в обрыве (именно такой отказ чаще всего и происходит), вся цепочка светодиодов погаснет. В некоторых схемах и конструкциях для предотвращения таких отказов вводят особый шунт, например, ставят стабилитрон параллельно каждому диоду. Когда диод сгорает, напряжение на стабилитроне становится достаточно высоким и он начинает проводить ток, обеспечивая работу исправных светодиодов. Этот подход хорош для маломощных светодиодов, однако в схемах, предназначенных для наружного освещения, нужны более сложные решения. Конечно, это приводит к увеличению стоимости и габаритов устройств. Сейчас (в 2018 году) можно наблюдать, что светодиодные фонари на улицах, при планируемом сроке службы в 10 лет служат не более года. То же относится и к бытовым светодиодным лампам, в том числе и производителей с известными именами. Полоса светодиодов, используемая для подсветки телевизионного ЖК -дисплея. Такая полоска устанавливается с двух сторон панели дисплея. Данная конструкция позволяет делать очень тонкие дисплеи. Отметим, что телевизионные ЖК-дисплеи со светодиодной подсветкой, которые обычно продаются под названием LED TV, то есть «светодиодные телевизоры» таковыми на самом деле не являются. В настоящих светодиодных телевизорах (OLED TV) используются светодиодные графические экраны на органических светодиодах и стоят они значительно дороже телевизоров с ЖК-дисплеем. При расчете требуемого сопротивления токоограничительного резистора Rs, все падения напряжения на каждом светодиоде складываются. Например, если падение напряжения на каждом из пяти соединенных последовательно горящих светодиодов составляет 2 В, то полное падение напряжение на всех пяти будет 2 × 5 = 10 В. Несколько идентичных светодиодов можно соединять и параллельно. У параллельно соединенных светодиодов прямые напряжения Vf должны быть одинаковыми — иначе в них не будут протекать одинаковые токи и их яркость будет различной. Если светодиоды соединяются параллельно, очень желательно ставить токоограничительный резистор последовательно с каждым из них. При параллельном соединении отказ одного светодиода, при котором он будет в обрыве, не приведет к выходу из строя всего массива — он будет работать нормально. Другой проблемой параллельного соединения является выбор эффективного источника питания, обеспечивающего большой ток при низком напряжении. Такой источник питания будет стоить намного больше, чем источник той же мощности, но на высокое напряжение и меньший ток. В этом обычном уличном фонаре 8 параллельных цепей из пяти последовательно соединенных мощных светодиодов питаются от источника питания со стабилизацией тока с высоким КПД. Отметим, что две цепи в этом фонаре (слева вверху и справа внизу), установленном всего несколько месяцев назад, уже сгорели, так как в каждой из них светодиоды соединены последовательно, а схемы для предотвращения отказов отсутствуют или не работают. Расчет токоограничительных резисторовЕсли количество светодиодов в последовательной цепи NLEDs in string (обозначенное Ns в поле ввода) введено, то максимальное количество светодиодов в цепи последовательно соединенных светодиодов NLEDs in string max определяется как Если количество светодиодов в последовательной цепи NLEDs in string (обозначенное Ns в поле ввода) введено, то максимальное количество светодиодов в цепи последовательно соединенных светодиодов NLEDs in string max определяется как Светодиоды типа 3014 (3,0 × 1,4 мм) для поверхностного монтажа, используемые для боковой подсветки ЖК-панели телевизора. Количество цепей с максимальным количество светодиодов в цепи Nstrings: Количество светодиодов в дополнительной цепи с остатком светодиодов Nremainder LEDs : Если Nremainder LEDs = 0, то дополнительной цепи не будет. Определим сопротивление токоограничительного резистора в цепи с максимальным количеством светодиодов: Определим сопротивление токоограничительного резистора в цепи с количеством светодиодов меньше максимального: Общая мощность PLED, рассеиваемая всеми светодиодами: Мощность, потребляемая всеми резисторами: Гибкие светодиодные дисплеи на железнодорожной станции; в таких дисплеях используются группы светодиодов в качестве отдельных пикселей. В связи с высокой яркостью светодиодов и их хорошей видимостью при ярком солнечном свете, такие дисплеи часто можно увидеть на наружной рекламных щитах и дорожных указателях маршрута. Светодиодные дисплеи также можно использовать для освещения и в этой роли их часто используют в фонарях с регулируемой цветовой температурой для видео и фотосъемки. Номинальная мощность резисторов определяется с учетом двойного запаса k = 2, который обеспечивает надежную работу резистора. Выбираем из ряда значений мощности : 0.125; 0.25; 0.5; 1, 2, 3, 4, 5, 8, 10, 16, 25, 50 W резистор с мощностью вдвое выше, чем расчетная. Рассчитаем общую мощность, потребляемую всеми резисторами: Рассчитаем общую мощность, потребляемую светодиодным массивом: Рассчитаем ток, который должен обеспечить источник питания: И наконец, рассчитаем КПД нашего массива: Возможно, вас заинтересуют конвертеры Яркости, Силы света and Освещенности. Автор статьи: Анатолий Золотков Вас могут заинтересовать и другие калькуляторы из группы «Электротехнические и радиотехнические калькуляторы»:Калькулятор резистивно-емкостной цепи Калькулятор параллельных сопротивлений Калькулятор параллельных индуктивностей Калькулятор емкости последовательного соединения конденсаторов Калькулятор импеданса конденсатора Калькулятор импеданса катушки индуктивности Калькулятор взаимной индукции Калькулятор взаимоиндукции параллельных индуктивностей Калькулятор взаимной индукции — последовательное соединение индуктивностей Калькулятор импеданса параллельной RC-цепи Калькулятор импеданса параллельной LC-цепи Калькулятор импеданса параллельной RL-цепи Калькулятор импеданса параллельной RLC-цепи Калькулятор импеданса последовательной RC-цепи Калькулятор импеданса последовательной LC-цепи Калькулятор импеданса последовательной RL-цепи Калькулятор импеданса последовательной RLC-цепи Калькулятор аккумуляторных батарей Калькулятор литий-полимерных аккумуляторов для дронов Калькулятор индуктивности однослойной катушки Калькулятор индуктивности плоской спиральной катушки для устройств радиочастотной идентификации (RFID) и ближней бесконтактной связи (NFC) Калькулятор расчета параметров коаксиальных кабелей Калькулятор цветовой маркировки резисторов Калькулятор максимальной дальности действия РЛС Калькулятор зависимости диапазона однозначного определения дальности РЛС от периода следования импульсов Калькулятор радиогоризонта и дальности прямой радиовидимости РЛС Калькулятор радиогоризонта Калькулятор эффективной площади антенны Симметричный вибратор Калькулятор частоты паразитных субгармоник (алиасинга) при дискретизации Калькулятор мощности постоянного тока Калькулятор мощности переменного тока Калькулятор пересчета ВА в ватты Калькулятор мощности трехфазного переменного тока Калькулятор преобразования алгебраической формы комплексного числа в тригонометрическую Калькулятор коэффициента гармонических искажений Калькулятор законов Ома и Джоуля — Ленца Калькулятор времени передачи данных Калькулятор внутреннего сопротивления элемента питания батареи или аккумулятора Калькуляторы Электротехнические и радиотехнические калькуляторы |
Сопротивление току напряжения и электрическая мощность общие основные электрические формулы математические расчеты формула калькулятора для расчета мощности уравнение работы энергии закон мощности ватты понимание общая электрическая круговая диаграмма расчет электроэнергии электрическая ЭДС напряжение формула мощности уравнение два разных уравнения для расчета мощности общий закон ома аудио физика электричество электроника формула колесо формулы амперы ватты вольты омы уравнение косинуса аудиотехника круговая диаграмма заряд физика мощность звукозапись расчет электротехника формула мощность математика пи физика отношение отношение
Напряжение, ток, сопротивление и электрическая мощность, общие основные электрические формулы, математические расчеты, формула калькулятора для расчета мощности, энергия, работа, уравнение, мощность, закон, ватты, понимание, общая электрическая круговая диаграмма, расчет электричества, электрическая ЭДС, напряжение, формула мощности, уравнение, два разных уравнения для расчета мощности, общий закон Ома, аудиофизика, электричество, электроника. формула колесо формулы амперы ватты вольты омы уравнение косинуса аудиотехника круговая диаграмма заряд физика мощность звукозапись расчет электротехника формула мощность математика пи физика отношения отношения — sengpielaudio Sengpiel Berlin
Немецкая версия |
Electric Current , Electric Power , Electrical Voltage
Electricity and Electric Charge
The most common general formulas used in electrical engineering
● Основные формулы and Calculations ●
Relationship of the physical and electrical quantities (parameters)
Electric voltage V , amperage I , resistivity
R , импеданс Z ,
мощность и мощность P
Вольт В , Ампер А,
8 сопротивление
Импеданс Ом ω и WATT W
. Номинальный импеданс Z = 4, 8, и 16 Ом (Loudspeakers) часто используются в Aspakers). Р . Уравнение закона Ома (формула): В = I × R и уравнение степенного закона (формула): P = I × В . P = мощность, I или J = латиница: influare, международный ампер или интенсивность и R = сопротивление. В = напряжение, разность электрических потенциалов Δ В или E = электродвижущая сила (ЭДС = напряжение). |
Введите два любых известных значения и нажмите «Рассчитать», чтобы решить для двух других. Пожалуйста, введите только два значения. |
Используемый браузер, к сожалению, не поддерживает Javascript. Программа указана, но собственно функция отсутствует. |
В происходит от «напряжение», а E от «электродвижущая сила (ЭДС)». E означает также энергия , поэтому мы выбираем V . Энергия = напряжение × заряд. Е = В × Q . Некоторым лучше придерживаться E вместо V , так что делайте это. Для R взять Z . |
12 самых важных формул: Напряжение V = I × R = P / I = √ ( P × R ) в Volts V Current I 9 = ). = P / В = √( P / R ) в амперах A Сопротивление R = V / I = P / I 2 = V 2 / P в 2 / P в OHM × I = R × I 2 = В 2 / R в ваттах Вт |
The Big Power Formulas Расчет электрической и механической мощности (сила) |
|
Андр-Мари Ампре был французским физиком и математиком. Его именем названа единица измерения электрического тока в системе СИ ампер . Алессандро Джузеппе Антонио Анастасио Вольта был итальянским физиком. В его честь была названа единица измерения электрического напряжения в системе СИ вольт . Георг Симон Ом — немецкий физик и математик. Его именем названа единица измерения электрического сопротивления в системе СИ, равная Ом Ом. Джеймс Уатт был шотландским изобретателем и инженером-механиком. Его именем названа единица измерения электрической мощности (мощности) в системе СИ ватт . |
Мощность, как и все размеры энергии, в первую очередь является расчетным значением. |
Слово «усилитель мощности» используется неправильно, особенно в аудиотехнике. Напряжение и ток могут быть усилены. Странный термин «усилитель мощности» стал пониматься как усилитель, предназначенный для управления нагрузкой например громкоговоритель. Мы называем произведение усиления по току и усиления по напряжению «усилением мощности». |

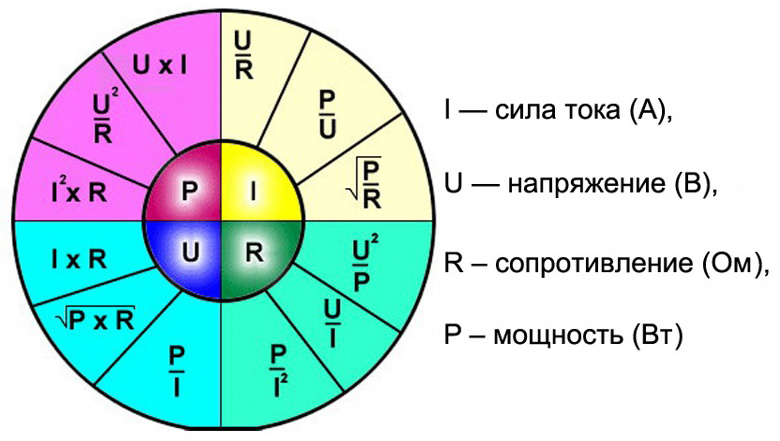

Совет: Треугольник электрического напряжения В = I × R (закон Ома VIR)
Пожалуйста, введите два значения , будет рассчитано третье значение.
Пожалуйста, введите два значений, будет рассчитано третье значение.
С помощью магического треугольника можно легко вычислить все формулы. Вы прячетесь с
пальцем вычисляемое значение. Два других значения показывают, как производить вычисления.
Расчеты: закон Ома — магический треугольник Ома
Измерение входного и выходного импеданса
ПЕРЕМЕННЫЙ ТОК (AC) ~
В l = линейное напряжение (вольт), В p = фазное напряжение (вольт), I l = линейный ток (ампер), ампер)
Z = импеданс (Ом), P = мощность (ватт), φ = угол коэффициента мощности, VAR = вольт-ампер (реактивный)
Ток (одна фаза): I = P / В p × cos φ | Current (3 phases): I = P / √3 V l ×cos φ or I = P / 3 V p ×cos φ |
Мощность (одна фаза): P = В p × I p ×cos φ | Мощность (3 фазы): P = √3 В л × I l × cos φ или P = √3 V p × I p × φ 1 0 0 60 9060 60 |
Полная мощность S рассчитана по Пифагору, активная мощность P и реактивная мощность Q . S = √( P 2 + Q 2 )
Формулы мощности постоянного тока Напряжение В дюйм (В) расчет по току I дюйм (А) и сопротивлению R дюйм (Ом): В (В) = I (А) R (Ом) Мощность P в (Вт) расчет от напряжения V в (V) и ток I в (A): P (W) = В (V) × I (A) 666 × I (A) 9066 = 60. . (a) 66 × . (V) / R (Ω) = I 2 (A) R (Ω) AC power formulas Напряжение В в вольтах (В) равно силе тока I в амперах (А), умноженной на импеданс Z в омах (Ом): В (В) = I (А) Z ((Ом) = (| 1 0 Z) | 0 | и ( θ I + θ Z ) Полная мощность S в вольт-амперах (ВА) равна напряжению В в вольтах (В), умноженному на ток I в амперах (А): S (ВА) = В (В) И (А) = (| В | × | I |) и ( θ В − θ I ) Реальная мощность P в ваттах (Вт) равна напряжению В в вольтах (В), умноженному на ток I в амперах (А), умноженному на коэффициент мощности (cos φ ): P (Вт) = В (В) × I (A) × 000 1 φ Реактивная мощность Ом в вольт-амперах реактивной (ВАР) равно напряжению В в вольтах (В) умноженному на ток I в амперах (А) умноженному на синус комплексного фазового угла мощности ( φ ): Q (ВАР) = В (В) × I (А) × sin φ Коэффициент мощности (FP) равен абсолютному значению косинуса комплексного фазового угла мощности ( φ ): ПФ = | cos φ | |
Количество | Имя | Определение |
частота f | герц (Гц) | 1/с |
усилие F | ньютон (Н) | кг · м/с² |
давление р | паскаль (Па) = Н/м² | кг/м · с² |
энергия Е | рабочий джоуль (Дж) = Н · м | кг · м²/с² |
мощность Р | ватт (Вт) = | кг · м²/с³ |
электрический заряд Q | кулон (К) = A · с | А · с |
напряжение В | вольт (В) = Вт/А | кг · м²/А · с³ |
текущий I | ампер (А) = Q/s | А |
емкость Кл | фарад (Ф) = C/V = A · с/В = с/Ом | A² · s 4 /кг · м² |
индуктивность л | Генри (H) = Wb/A = V · с/A | кг · м²/А² · с² |
сопротивление R | Ом (Ом) = В/А | кг · м²A² · с³ |
проводимость Г | Сименс (С) = А/В | A² · с³/кг · м² |
магнитный поток Φ | Вебер (Wb) = V · с | кг · м²/А · с² |
плотность потока B | тесла (T) = Втб/м² = В · с/м² | кг/А · с² |
Поток электрического заряда Q обозначается как электрический ток I. Количество заряда в единицу времени это изменение электрического тока. Ток течет с постоянной величиной I. за время t , он переносит заряд Q = I × t . Для постоянной во времени мощности соотношение между зарядом и током: I = Q/t или Q = I×t. Благодаря этому соотношению основные единицы ампер и секунда кулон в Установлена международная система единиц. Кулоновскую единицу можно представить как 1 C = 1 A × s. Зарядка Q , (единица измерения в ампер-часах Ач), ток разряда I , (единица измерения в амперах А), время t , (единица измерения в часах ч). |
В акустике у нас есть » Акустический эквивалент закона Ома »
Соотношения акустических величин, связанных с плоскими прогрессивными звуковыми волнами
Преобразование многих единиц, таких как мощность и энергия
префиксы |
длина |
площадь |
объем |
вес |
давление |
температура |
время |
энергия |
мощность |
плотность |
скорость |
ускорение |
сила
