как определить неисправность не выпаивая из платы

На чтение 10 мин Просмотров 518 Опубликовано 11.07.2022
Обновлено 11.07.2022

Содержание

1. Внешний вид диодного моста и обозначение на схеме
2. Способы проверки диодного моста
3. Мультиметром
4. Быстрая прозвонка не выпаивая из платы
5. Полная проверка демонтированной сборки
6. Индикаторной отверткой
7. Лампочкой и батарейкой
8. Наглядные примеры проверки диодного моста
9. Для генератора автомобиля
10. Для блока питания

Для выпрямления переменного напряжения (а также для детектирования и модулирования сигналов и т.п.) рациональнее всего использовать двухполупериодную схему выпрямления. Она позволяет оптимально использовать мощность источника переменного напряжения. Такие схемы выпрямления чаще всего выполняют в виде диодного моста.

Внешний вид диодного моста и обозначение на схеме

Однофазный диодный мост состоит из четырех диодов и на схеме обозначается двумя способами.

Два варианта условно-графического обозначения диодного моста

Первый способ (на рисунке справа) показывает включение каждого диода. Так как схема давно стала устоявшейся, стандартной, применяется и другое, упрощенное обозначение однофазного моста (на рисунке слева).

Мнение эксперта

Панков Алексей

Инженер-электрик.

Специальность: Проектирование и монтаж изделий электротехники.

Задать вопрос

Так как схема мостового однофазного выпрямителя является широко распространенной, многие стандарты выполнения схем, требующие располагать элементы вертикально или горизонтально, для диодного моста делают исключение. Элементы в его обозначении располагаются под углом 45 градусов.

Существует и трехфазный диодный мост. Он применяется при выпрямлении трехфазного напряжения (в промышленных устройствах, в автомобильных генераторах и т. п.). Он состоит из 6 диодов и является еще более энергоэффективным.

Трехфазный диодный мост

Исполнение подобной выпрямительной схемы может быть различным:

1. На четырех (шести) отдельных диодах.
2. На готовой сборке.

Широкое распространение получили сборки отечественного производства КЦ405. Они выглядят в виде залитого компаундом блока и содержат 4 диода. Их выводы отмаркированы в соответствии с назначением:

• два вывода имеют обозначение «~» — на них подается переменное напряжение от источника;
• два вывода маркируются, как + и – (с них снимается выпрямленное напряжение).

Сборки КЦ405

В связи с широким распространением поверхностного монтажа, многие зарубежные фирмы выпускают диодные мосты в исполнении SMD. Популярностью пользуются сборки серии MBS (производства Kingtronics, Hottech и т.п.). При небольших размерах они имеют достаточно высокие эксплуатационные параметры, и рассчитаны на ток до 0,8 А (при данных габаритах – неплохо). Дополнительная буква в обозначении характеризует рабочее напряжение. Так, сборка MB6S рассчитана на работу в цепях до 600 вольт, а MB10S – на 1000 В.

Диодная сборка MBS

Компания Fairchild Semiconductor выпускает серию СМД-сборок DFxxS. Они помощнее – рассчитаны на ток до 1 А. Цифра в индексе также означает наибольшее рабочее напряжение – 600 вольт для DF06S, 1000 вольт для DF10S и т.п.

Выпрямительный модуль DF10S

Широко применяются в блоках питания и модули серии DB101..DB107. Они имеют примерно те же параметры – рабочий ток в 1 А и максимальное напряжение в зависимости от индекса 50..1000 вольт. Эти сборки выпускаются и в исполнении для традиционного монтажа в отверстия (True Hole).

Сборка DB107

Перечисленными моделями мировая номенклатура диодных сборок не ограничивается. Но все остальные выглядят примерно так же и маркируются тем же методом.

Способы проверки диодного моста

При наличии осциллографа можно проверить осциллограммы напряжения на выходе и входе диодного моста. Они должны иметь соответствующий вид.

Осцилограммы напряжения на входе (сверху) и на выходе (снизу) двухполупериодного однофазного выпрямителя

Мультиметром

Если осциллографа нет, или подобная поверка невозможна, придется тестировать каждый вентиль отдельно. Лучше всего делать это мультиметром.

Быстрая прозвонка не выпаивая из платы

В блоках питания наиболее распространена схема включения диодного моста после трансформатора. На выходе обычно ставят оксидный конденсатор.

Стандартная схема включения моста

Первое, что надо измерить это входное напряжение. Оно проверяется мультиметром в режиме измерения переменного напряжения. Далее мультиметр переключается в режим постоянного напряжения, и измеряется напряжение на выходе диодного моста (на конденсаторе фильтра). Без нагрузки оно должно составлять около 1,4 от входного. В этом случае исправность моста можно считать вне подозрений.

Если выпрямитель нагружен, то мультиметр должен показать меньшее значение (в зависимости от нагрузки). Если уровень для данной схемы нормальный, то выпрямительная часть исправна. Если этот уровень неизвестен, или вызывает подозрения, то надо проверить каждый диод.

В стандартной схеме если все вентили исправны, то трансформатор и выходной конденсатор на проверку влияния не окажут. Можно прозванивать элементы моста поодиночке, не выпаивая из схемы. Если выводы диода доступны со стороны деталей, то можно подключать щупы тестера со стороны деталей. Если нет – надо подключиться со стороны паек. Сначала надо измерить сопротивление диода в одну сторону, а затем изменить полярность подключения на противоположную.

Если при замере на всех элементах моста получен такой результат, выпрямитель можно считать проверенным. Если что-то не так, придется выпаивать каждый элемент и проверять отдельно.

Выпаивать и проверять надо все вентили, а не только те, на которых получен отрицательный результат. Неверные показания могут быть вызваны выходом из строя соседних диодов, а также элементов обвязки.

Полная проверка демонтированной сборки

Проверка демонтированной сборки производится мультиметром. Проверяется каждый элемент. Если тестера нет, можно воспользоваться и другими способами, но они или менее достоверные, или менее удобные (либо и то, и другое).

Индикаторной отверткой

Этот метод проверки не относится к достоверным, но если под рукой нет ничего, можно применить для первоначального тестирования и индикаторную отвертку. Сначала при включенном питании проверяется наличие напряжения на входе моста (в двух точках). Затем проверяется напряжение на выходе. Достоверно судить о неисправности можно только по полному отсутствию напряжения на выходе, а это возможно только при выгорании (обрыве) не менее двух вентилей. Поэтому этот способ применяют лишь в крайних случаях. К тому же его область применения ограничивается диапазоном рабочих напряжений индикатора-отвертки.

Лампочкой и батарейкой

При отсутствии мультиметра можно собрать несложную схему проверки диодов из лампочки и источника напряжения (батарейки, сетевого адаптера и т. п.). Лампочка служит индикатором и ограничителем тока. Напряжение источника выбирается из следующих критериев:

• оно должно быть достаточным для открывания диода;
• оно не должно превышать наибольшее напряжение диода.

Первое условие выполняется практически всегда (чтобы открыть кремниевый диод, достаточно 0,6 вольт). Второе выбирается из справочника, но для подавляющего большинства случаев 9..12 вольт будет нормально. Лампочка выбирается на такое напряжение, чтобы она уверенно загоралась при выбранном источнике.

Схема проверки диода с помощью лампочки

При прямом включении исправного диода лампочка вспыхнет. Если диод в обрыве или включен обратно, свечения не будет.

Мнение эксперта

Панков Алексей

Инженер-электрик.

Специальность: Проектирование и монтаж изделий электротехники.

Задать вопрос

Светодиод в данном случае использовать принципиально можно, но нежелательно. Во-первых, он сам требует определения полярности и верного включения. Во-вторых, светодиоды не любят обратного напряжения и легко выходят из строя при ошибочном подключении. Если нет лампы, можно соединить два светодиода встречно-параллельно. Но в этом случае понадобится дополнительный резистор для ограничения тока в цепи.

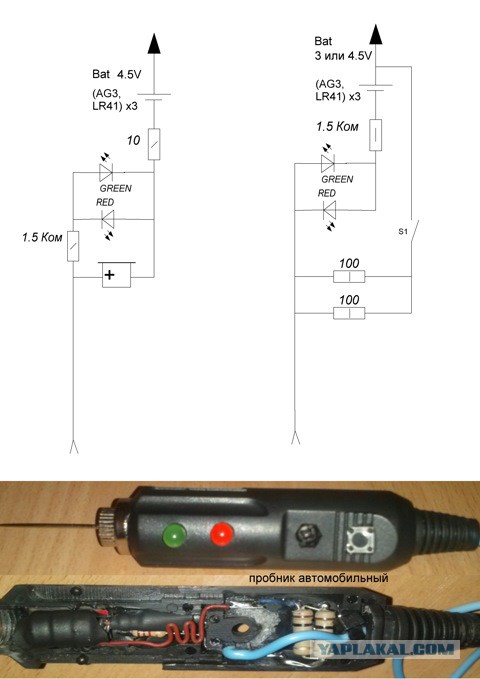

Схема тестера на светодиодах

Наглядные примеры проверки диодного моста

Пара примеров проверки выпрямительных узлов реальных устройств.

Для генератора автомобиля

Если возникла необходимость проверки диодного моста, то этап тестирования без выпаивания можно пропустить. Ведь если дошло до определения неисправности выпрямительной части генератора, значит, в автомобиле обнаружена проблема (сниженное напряжение бортсети, мерцание фар и т.п.).

Схема автомобильного генератора

Анализируя схему генератора, можно понять, что в ней содержится:

• один полный трехфазный мост для выпрямления напряжения питания бортсети;
• три однополупериодных выпрямителя, соединенных параллельно, для питания цепи возбуждения.

В быту диоды моста иногда называют силовыми диодами, а диоды выпрямителя возбуждения – вспомогательными.

Пластина с диодами выпрямителей генератора

Чтобы определить исправность элементов моста, плату с диодами надо демонтировать с генератора. Далее проверяется каждый вентиль с помощью мультиметра по обычной методике:

• полупроводниковый прибор при одной полярности приложенного проверочного напряжения должен быть открыт;
• при противоположной полярности – заперт.

Видео: Простой способ проверки диодного моста любого генератора без разбора и снятия.

Если результат проверки иной – элемент подлежит замене.

Для блока питания

Четыре диода, составляющие мост, на плате компьютерного блока питания

Для проверки моста блока питания, сначала надо найти его местонахождение. Если он собран на дискретных диодах, надо искать четыре диода, расположенные рядом. Искать их надо рядом со входными цепями. Недалеко могут находиться:

• плавкий предохранитель;
• конденсаторы большой емкости;
• дроссель;
• другие элементы, по которым можно определить расположение выпрямителя.

Показания тестера при проверке исправного вентиля в прямом направлении

После того, как мост обнаружен, можно приступать к его проверке. Проверить диодный мост удобнее мультиметром, каждый диод проверяется отдельно. В одну сторону он должен прозваниваться, в другую – нет.

Прозвонка диода в обратном направлении

Возможно, мост выполнен в виде сборки. В этом случае также надо определить ее местоположение и прозвонить каждый диод отдельно.

Сборка КЦ405 на плате блока питания

Для модуля КЦ405 диоды расположены:

• между выводами ~ и +;
• между выводами ~ и —;
• между другим выводом ~ и +;
• между другим выводом ~ и —.

Всего надо прозвонить 4 элемента.

Для наглядности видео-пример.

Если обнаружена неисправность, модуль ремонту не подлежит, а заменяется на исправный.

В целом проверка диодного моста несложна. Но достоверные данные об исправности удобнее всего получать с помощью мультиметра. Если предстоят регулярные проверки выпрямительных устройств, лучше приобрести тестер – он стоит не так дорого.

ЦИФРОВОЙ МУЛЬТИМЕТР

В начало

2   Описание

Этот
мультиметр — представитель серии профессиональных мультиметров с дисплеем на
3.5 разряда, со следующими родами работ.

Измерение переменного и постоянного напряжения.

—
Измерение
переменного и постоянного тока.

—
Измерение
сопротивления.

—
Измерение
емкости.

—
Проверка
диодов и транзисторов.

—
Проверка
проводимости.

—
Измерение
частоты.

Назначение элементов передней панели (см. рисунок на стр. 6
оригинальной инструкции).

1.
Кнопка
переключения диапазонов.

2.
Кнопка
фиксации измерения.

3.
Кнопка выбора
режимов измерения тока и режимов прозвонки диодов или проводимости.

4.
Гнездо
проверки транзисторов.

5.
Переключатель
рода работ и выключения мультиметра.

6.
VWF входные гнезда.

7.
СОМ (общее)
гнездо.

8.
mA/Cx входное
гнездо.

9.
10А входное
гнездо.

2.1 Кнопка переключения диапазонов

Пределы измерения пост. /перем.
напряжения, пост./перем. тока (только mА и mA), сопротивления, частоты, а также режим автоматического
определения пределов могут быть выбраны с помощью кнопки переключения
диапазонов. Последовательность выбора приведена на рисунке.

Включение или
изменение рода работы

¯

Автоматический
выбор пределов

¯

Ручной выбор
пределов

¯           ­

Изменение
пределов

Удержание кнопки переключения диапазонов в течение 3 сек.
переводит мультиметр в режим автоматического определения пределов.

2.2 Кнопка фиксации измерения

При нажатии этой кнопки на дисплее отображается знак «D-H». При изменении
рода работ удержанное измерение будет сброшено.

2.3 Кнопка
выбора режимов измерения тока и режима прозвонки диодов или проводимости

Нажатие данной кнопки выбирает тип измерения тока
(постоянный или переменный) при положении переключателя рода работы mA, mA, A.

При положении переключателя  кнопка выбирает режим
проверки диодов или режим звуковой прозвонки.

2.4 Входные гнезда

На четырех входных гнездах указаны предельные
эксплутационные значения. При использовании, подсоединяйте черный щуп в гнездо COM, а красный в зависимости от рода работ, как указано в таблице:

Диапазоны mА/mA и А защищены
предохранителями.

3    Руководство
по применению

3.1 Измерение напряжения

1.
Подсоединить черный щуп в гнездо СОМ, красный — в гнездо V W F.

2.
Установить переключатель на предел V- или V~ и присоединить щупы к источнику или нагрузке.

3.
Считайте показания с индикатора.

3.2 Измерение тока

1.
Подсоединить черный щуп в гнездо СОМ, красный — в гнездо mA при
измерении тока до 300 mA. При
измерении тока до 10 А, подсоедините красный щуп в
гнездо А.

2.
Установить переключатель на желаемый предел, и, используя кнопку  —/~,  выберите
постоянный или переменный ток.

3.
Присоедините щупы последовательно  измеряемой
нагрузке.

4.
Считайте показания с индикатора.

3.3 Измерение сопротивления

1.
Подсоединить черный щуп в гнездо СОМ, красный — в гнездо V W F. (Полярность красного щупа «+»).

2.
Установить переключатель на желаемый предел W и присоединить щупы
к нагрузке.

Замечание.

1.
Для сопротивлений выше 3,26 МОм, индикация может устанавливаться в течение
нескольких секунд.

2.
При разомкнутых щупах на дисплее будет отображен знак переполнения «OL».

3.
При проверке резисторов в схеме убедитесь, что со схемы сняты все напряжения и
все конденсаторы разряжены.

3.4 Измерение емкости

1.
Красный щуп в mA/Cx, черный — в СОМ
(полярность красного щупа — положительная).

2.Установите переключатель рода работы в нужное положение nF или
mF.

3. Подсоедините щупы к измеряемому
конденсатору соблюдая полярность.

Замечание.

1. При измерении конденсаторов в плате, убедитесь, что
напряжение отключено и конденсатор разряжен.

2. При ручном выборе диапазонов имеется только 2 диапазона
(326nF, 32,6mF).

3. Если использовать ручной выбор, то положение десятичной
точки может быть некорректно.

4. На пределе nF при
разомкнутых щупах показания дисплея могут отличаться от нуля. Это отличие
следует учитывать при измерениях.

3.5 Измерение частоты

1.
Подсоединить черный щуп в гнездо СОМ, красный — в гнездо V W F.

2.
Установить переключатель на предел kHz и
присоединить щупы к источнику или нагрузке.

Замечание.

Входное
напряжение должно быть в диапазоне 200мВ — 10В эфф. Измерение возможно если
входное напряжение превышает 10 V
 эфф. значения, но точность не гарантируется.

3.6 Проверка диодов, звуковая прозвонка

1.
Подсоединить черный щуп в гнездо СОМ, красный — в гнездо V W F. (Полярность красного щупа «+»).

2.
Установить переключатель на предел  и выбрать кнопкой
необходимую функцию.

3.
При звуковой прозвонке, если сопротивление между
щупами не превышает 50 Ом раздается звуковой сигнал.

4.
Присоединить красный щуп к  аноду, черный
щуп к катоду проверяемого диода. Прибор покажет приближенное прямое напряжение
на диоде.

3.7 Проверка
транзисторов

1.
Установить переключатель на предел h_FE.

2.
Определить тип транзистора NPN
или PNP и определить
выводы эмиттера, базы и коллектора. Вставить транзистор в соответствующие
отверстия h_{FEна передней панели.}

3.
Прибор покажет приближенное значение h_FE при токе базы
10mА и напряжении V_ce 3.2 V.

4    Характеристики

Точность
гарантирована в течении года при температуре от 18 °С до 28°С и относительной влажности 80%.

4.1 Общие характеристики

4.2 Постоянное напряжение

Входное сопротивление: 10МW, более 100МW на пределе 326 мВ.

4.3 Переменное напряжение

Входное сопротивление: 10МW на всех пределах.

Диапазон частот: 40Гц — 400Гц, 40Гц — 200Гц для предела
3,26В.

Калибровка:
Среднее (эфф. синусоиды).

4.4 Постоянный ток

Защита от перегрузок: F 300mA для пределов mА и mA; F 10A
для предела А.

4.5 Переменный ток

Защита от перегрузок: F 300mA для пределов mА и mA; F 10A
для предела А.

Диапазон частот: 40Гц — 1000Гц.

Калибровка: Среднее (эфф. синусоиды).

4.6 Сопротивление

Максимальное напряжение на щупах: 1,3 В.

4.7 Емкость

4.8 Частота

Чувствительность: 200мВ эфф. до 50 кГц, 1В эфф. от 50 кГц до
150кГц.

5. Принадлежности

5.1
Прилагаемые к мультиметру

5. 2 Как пользоваться хольстером

Хольстер служит  для
защиты мультиметра, а также для большего удобства при измерениях. Примеры
использования хольстера приведены на рисунках.

6. Замена батарей и предохранителей

Замена батареи требуется, если на дисплее появится символ  .Удалите винты на задней панели и замените батарею на новую.

Предохранители редко нуждается в замене, и если и сгорает,
то из-за ошибки оператора.

ВНИМАНИЕ!

Во избежание поражения электрическим током, перед тем, как
открывать мультиметр, убедитесь в том, что он отключен от измеряемой цепи. Для
предупреждения возгорания используйте предохранители, аналогичные нижеуказанным.

Плавкие предохранители:

F1: 200мА/250В.    F2: 10A/250B

ЦИФРОВОЙ
МУЛЬТИМЕТР

MY-68

Инструкция
по эксплуатации

Содержание

1.
Меры
безопасности.

1.1
Общие
положения

1.2
При
пользовании

1.3
Символы

1.4
Уход и
обслуживание

2.
Описание

      2.1 Кнопка переключения диапазонов

      2.2 Кнопка фиксация измерения

      2.3 Кнопка
выбора режимов измерения тока и режима прозвонки диодов или проводимости

      2.4 Входные гнезда

3.
Руководство по
эксплуатации

3.1
Измерение
напряжения

3.2
Измерение тока

3.3
Измерение
сопротивления

3.4
Измерение
емкости

3.5
Измерение
частоты

3.6
Проверка
диодов и звуковая про звонка

3.7
Проверка
транзисторов

4.
Характеристики

5.
Принадлежности

5.1
Прилагаемые к
мультиметру

5.2
Как
пользоваться хольстером

6.
Замена батарей
и предохранителей

1    Меры безопасности

Этот мультиметр сконструирован в соответствии с IEC-1010, касающийся электронной измерительной техники с
категорией перегрузок CAT
II и загрязнения 2.

Соблюдайте все положения руководства по эксплуатации и меры
безопасности.

1.1           Общие положения

*
При
пользовании мультиметром пользователь должен соблюдать все общие правила
безопасности касающиеся:

—
защиты от
поражения электрическим током;

—
защиты
мультиметра от неправильного применения.

*
Полное
соответствие стандартам безопасности может быть обеспечено только при
пользовании оригинальными щупами. При необходимости, они могут быть заменены на другие, той же модели или с теми же электрическими
параметрами. Измерительные щупы должны содержаться в хорошем состоянии.

1.2 При пользовании

*
Никогда не
превышайте предельных значений для каждого предела.

*
Когда
мультиметр подключен к проверяемой цепи, не
дотрагивайтесь до не измеряемых контактов.

*
Когда порядок
измеряемой величины заранее не известен, устанавливайте переключатель пределов
на самый большой предел.   -
заземление.

Двойной
квадрат — двойная  изоляция (класс защиты II).

1.4 Уход и обслуживание

*
Перед разборкой
мультиметра отключайте щупы от всех источников электрического тока.

*
Для полной
защиты от возгорания, заменяйте предохранители только на те, у которых следующие
параметры:

      F1: F 300
mA/250V           F2: F 10A/250V

*
Если
наблюдаются ошибки или ненормальности в работе мультиметра, им более нельзя
пользоваться и необходимо передать в ремонт.

*
Никогда не
пользуйтесь мультиметром при незакрытой задней крышке.

*
Для чистки
мультиметра используйте мягкие ткани и слабые чистящие жидкости, никогда не
применяйте абразивные материалы и растворители.

Проверка диодов и непрерывности цепи – Metravi Instruments

• ЛУЧШИЙ ПРОДАВЕЦ

  Клещи, цифровые клещи переменного/постоянного тока, цифровые клещи TRMS переменного/постоянного тока

  DT-725 цифровые клещи TRMS переменного/постоянного тока

  4 9000 из 5

  3-5/6-значный 5999 счетчик, подсветка ЖК-дисплея, T-RMS, автоматический выбор диапазона, NCV, фонарик, относительное измерение, переменное (750 В)/постоянное (1000 В) напряжение, 600 А переменного/постоянного тока, Сопротивление, емкость, частота, температура, диод и непрерывность. Выход прямоугольной формы, CAT-IV 600 В.

  ₹ 3 6655,00

  , включая GST @18%

• Бестселлер

  Цифровой мультиметр, цифровой мультиметр TRMS, мультиметр

  23S-TRMS Digital TRMS Multimet /2 цифры 19 999 отсчетов, T-RMS, ЖК-дисплей с подсветкой, NCV, удержание данных, удержание пиковых значений, относительное, автоматическое отключение питания, двойной дисплей для отображения напряжения и тока с частотой на одном экране, переменный/постоянный ток…

  4 870,00 ₹

  , включая GST @18%

• Бестселлер

  Цифровой мультиметр, цифровой мультиметр TRMS, мультиметровый

  XB-33CF Digital TRMS Multimeter

  0 из 5 9000

  6000 6000

  . Запись MAX/MIN, T-RMS, измерение переменного/постоянного напряжения, переменного/постоянного тока, сопротивления, емкости, температуры, частоты, проверки диодов и непрерывности цепи.

  ₹ 2 207,00

  включая налог на товары и услуги @18%

• ЛУЧШИЙ ПРОДАВЕЦ

  Цифровой мультиметр, цифровой мультиметр TRMS, мультиметр

  19-суперцифровой мультиметр TRMS

  5,00 из 5 Напряжение, переменный/постоянный ток до 20 А, сопротивление, температура, частота, емкость, проверка диодов, транзисторов и проверка целостности цепи.

  ₹3 031,00

  включая налог на товары и услуги @18%

• Цифровой тестер изоляции, тестер изоляции

  DIT-321 Цифровой тестер изоляции

  0 из 5

  Цифровой тестер сопротивления изоляции со встроенным мультиметром, 3-3/4 разряда 3999 отсчетов, ЖК-дисплей с подсветкой, сохранение данных Испытательное напряжение: 250 В / 500 В / 1000 В, до 40 ГОм, измеряет напряжение переменного/постоянного тока, увеличение переменного/постоянного тока… Цифровые клещи переменного/постоянного тока, Цифровые клещи TRMS переменного/постоянного тока

  DT-3690 Цифровые токоизмерительные клещи TRMS переменного/постоянного тока

  5,00 из 5

  3-4/5 цифр 6000 отсчетов, ЖК-дисплей, удержание данных, T-RMS, размер губок 30 мм, переменное/постоянное напряжение, переменный ток /Постоянный ток до 1000 А, сопротивление, емкость, частота, температура и непрерывность.

  ₹4 870,00

  включая GST @18%

• Цифровой ручной измеритель LCR, измеритель LCR, измеритель LCR с мультиметром, мультиметр с измерителем LCR

  451 цифровой мультиметр LCR0009

  5,00 из 5

  3-1/2 цифры, ЖК-дисплей с подсветкой, удержание пикового значения, напряжение переменного/постоянного тока, постоянный/переменный ток, сопротивление, емкость, индуктивность, частота, температура, диод, транзистор и проверка целостности цепи. С защитой от перегрузки.

  ₹4 959,00

  включая GST @18%

• Токоизмерительные клещи, цифровые клещи для переменного/постоянного тока, цифровые клещи для измерения переменного/постоянного тока TRMS, серия Metravi PRO, инструменты для тестирования двигателей переменного тока/переменного тока

  942008 Digital PRO Токоизмерительные клещи постоянного тока с ЧРП, пусковым током, LoZ

  0 из 5

  3 5/6 цифр Токоизмерительные клещи TRMS, 6000 отсчетов, 1000 В перем. /пост. тока, 1000 А перем./пост. , NCV

  ₹ 9 564,00

  , включая GST @18%

• Цифровой мультиметр, мультиметр

  901-I Digital Multimeter

  0 из 5

  9000 3-1/2009

  0 из 5

  9000 3-1/200 DIETS. -диапазон, максимальное удержание и удержание данных, переменное напряжение, постоянное напряжение, переменный ток, постоянный ток, сопротивление, температура, диод и проверка непрерывности. Защита 500 В постоянного/переменного тока по сопротивлению, температуре, диоду…

  ₹ 2,968,00

  , включая GST @18%

• Бестселлер

  Метр зажимы, цифровой зажимки AC Clamp Meter

  1111112 9001

  DT-12 из 5

  3-5/6-значный 5999 счетчик, подсветка ЖК-дисплея, T-RMS, автоматический выбор диапазона, NCV, фонарик, относительное измерение, переменное (750 В)/постоянное (1000 В) напряжение, переменный ток 600 А, сопротивление, емкость , частота, температура, диод и непрерывность. Выход прямоугольной формы, CAT-IV 600 В

  ₹ 2 435,00

  , включая GST @18%

• БЕСПЛАТНЫЙ Продавец

  Метр зажима, цифровой счетчик AC/DC.

  DT-1350 Цифровой AC/DC CLAMP

  0 DT-1350 Digital AC/DC.

  3-1/2 разряда, 2000 отсчетов, ЖК-дисплей с подсветкой, измерение переменного/постоянного тока и напряжения, сопротивления, емкости, частоты, диодов и целостности цепи , Токоизмерительные клещи для солнечных и фотоэлектрических систем, Цифровые токоизмерительные клещи переменного/постоянного тока, Цифровые токоизмерительные клещи TRMS переменного тока, Цифровые токоизмерительные клещи TRMS переменного/постоянного тока, Metravi PRO Series

  Pro Solar-2A Цифровые клещи TRMS переменного/постоянного тока

  0 из 5

  3-3/4 разряда (4000 отсчетов) ЖК-дисплей с подсветкой, TRMS, PV Напряжение до 1500 В постоянного тока, напряжение переменного тока, напряжение переменного/постоянного тока Текущий. Пиковый ток, сопротивление, емкость, частота, диод и непрерывность цепи, температура, автоматический выбор диапазона, зажим 52 мм, удержание данных,… Серия Metravi PRO, Мультиметр, Мультиметр для солнечных и фотоэлектрических систем, Солнечные инструменты

  PRO Solar-1A Цифровой мультиметр TRMS с автоматическим выбором диапазона

  0 из 5

  НОВЫЙ ЗАПУСК!!
  1500 В пост. тока, 1000 В пер. IP67 и защита от падений и ударов с высоты 2 метра. Идеально подходит для солнечных и фотоэлектрических приложений.

  ₹8 422,00

  включая GST @18%

• ЛУЧШИЙ ПРОДАВЕЦ

  Цифровой мультиметр, цифровой мультиметр TRMS, серия Metravi PRO, инструменты для тестирования двигателей, мультиметр

  PRO 27 Цифровой мультиметр TRMS с VFD и LoZ

  0 из 5

  НОВЫЙ ЗАПУСК!!

  ЖК-дисплей на 6000 отсчетов с подсветкой, мультиметр T-RMS с автоматическим выбором диапазона, VFD, LoZ, 61-сегментным аналоговым гистограммным индикатором и классом защиты IP67 — лучше всего подходят для всех приложений, связанных с электродвигателями.



  8 042,00₹

  включая GST @18%

• Клещи, цифровые клещи переменного/постоянного тока, цифровые клещи TRMS переменного/постоянного тока, Metravi PRO Series

  Токоизмерительные клещи PRO 419 Digital TRMS AC/DC

  0 из 5

  3-3/4 цифры Профессиональный токоизмерительные клещи T-RMS AC/DC, 4000 отсчетов, 1000 В переменного тока T-RMS/DC, 1000 A переменного тока T-RMS/DC, автоматическое отключение питания, бесконтактный детектор напряжения, фонарик, удержание данных, запись максимального и минимального значений, относительное измерение, емкость 100 мФ,… ЛУЧШИЙ ПРОДАВЕЦ

  Цифровой мультиметр, Цифровой мультиметр TRMS, Мультиметр

  6030A Цифровой мультиметр TRMS

  0 из 5

  Эта модель была обновлена ​​до 6030A+. Нажмите здесь, чтобы узнать подробности.
  ЖК-дисплей на 6000 отсчетов с подсветкой, мультиметр T-RMS, автоматическое отключение, сохранение данных, макс. /мин., переменное/постоянное напряжение, переменный/постоянный ток… Мультиметр, Мультиметр

  Цифровой мультиметр XB-30

  0 из 5

  3-1/2 цифры, ЖК-дисплей с подсветкой, полная защита, удержание данных, переменное напряжение, постоянное напряжение, постоянный ток, сопротивление, проверка диодов и непрерывности цепи.

  ₹1 921,00

  включая GST @18%

• ЛУЧШИЙ ПРОДАВЕЦ

  Токоизмерительные клещи переменного/постоянного тока, токоизмерительные клещи, клещи для измерения переменного/постоянного тока, TRMS переменного/постоянного тока, цифровые клещи для фотоэлектрических систем переменного/постоянного тока Измерительные клещи постоянного тока, Измерительные клещи для измерения тока утечки, Solar Tools, Измерительные клещи для измерения переменного/постоянного тока утечки TRMS

  4673 Измерительные клещи для измерения переменного/постоянного тока утечки TRMS

  0 из 5

  M-4673 миниатюрные цифровые клещи для измерения тока утечки отличаются высокой надежностью, безопасностью, точностью и компактным дизайном с разрешением 1 мА. Диапазон переменного/постоянного тока 100 А; конкретный режим запуска VFC. Entering this mode…

  ₹6,900.00

  including GST @18%

• Digital Hand-held LCR Meter, LCR Meter

  460 Digital Hand-held LCR Meter

  0 out of 5

  11,000 Подсчет ЖК-дисплея с подсветкой, удержание данных, запись МАКС./МИН., ОТНОСИТЕЛЬНЫЕ, индуктивность, емкость, сопротивление, проверка диодов и непрерывности цепи.

  ₹6,900.00

  including GST @18%

• Digital Hand-held LCR Meter, LCR Meter

  LCR-360 Digital Hand-held LCR Meter

  0 out of 5

  3-1 /2-значный ручной цифровой измеритель LCR, измеряет индуктивность от 0,001 мГн до 20Гн, емкость от 0,001 нФ до 600 мкФ и сопротивление от 0,1 до 20 МОм, с проверкой диодов, проверкой транзисторов и… 18%

• Токоизмерительные клещи, цифровые клещи для переменного тока

  DT-2250 цифровые клещи для переменного тока

  0 из 5 Напряжение, переменный ток до 1000 А, сопротивление, емкость, температура, частота, рабочий цикл, установка для проверки диодов и непрерывности цепи. Защита 500 В пост./перем. тока…

  ₹4 490,00

  включая GST @18%

• Клещи, цифровые клещи TRMS переменного тока

  DT-115A Цифровые клещи переменного тока TRMS

  5,00 из 5

  3-5/6 цифр 5999 счетчиков, ЖК-дисплей с подсветкой, T-RMS, полностью автоматические цифровые клещи, переключатель выбора не требуется, автоматическое определение диапазона, NCV, фонарик, напряжение переменного/постоянного тока 600 В, переменный ток до 600 А, сопротивление, емкость,… Измеритель

  DT-1350A Цифровые токоизмерительные клещи переменного/постоянного тока

  0 из 5

  3-1/2 разряда, 2000 счетчиков, ЖК-дисплей с подсветкой, измерение переменного/постоянного тока и напряжения, сопротивления, емкости, частоты, температуры, диодов и непрерывности цепи

  GST @18%

Tyco 5BD-5 Inch Conventional Diode Continuity Base

Manufacturers

ManufacturerACT MetresAcorn Fire & SecurityAdvanced ElectronicsAico LtdAmpacApollo Fire DetectorsAritechAutronicaBaldwin BoxallBritonBull ProductsC-TecCall Systems Technology LtdCarrier (UTC)ChubbCommanderControl EquipmentCooper & MenvierCooper FulleonCranford ControlsCrowconDuomoEMSEatonElectro-DetectorsElmdeneEmergency ОсвещениеEurotechFGD Fire & Gas Detection Technologies Inc. FIRERAYFMCFikeFireclassFirecoGastechGentGlobal Fire EquipmentGrosvenor TechnologyHaesHochikiHowlerHyfire (Sterling)International Gas DetectorsJSBJewel Fire GroupKACKantechKentec ElectronicsKiddeKlaxonMorleyNittanNo Climb (Solo / Testifire)N otifierNursecall IntercallOldhamДругоеPatolPepperl + FuchsProtecSAS Caring TechnologySMS by Honeywell STIScope Paging SystemsScott SafetySpectrexSystem SensorTalentumThe Fire Beam CompanyTycoVesda XtralisVimpexVox IgnisWagnerYuasa BatteriesZetaZiton

Ассортимент продукции

Техническое обслуживание и поддержка

Отзывы

Дамы,

Спасибо за вашу помощь и отличное обслуживание клиентов! 🙂

С уважением,

Эйнсли Купер

Спасибо Лорен за помощь в решении проблемы.

Она была полезной, эффективной и, прежде всего, приятной.

Настоящий актив.

Катриона

Робин,

Ты, мой милый, ангел, посланный с небес чудес!

Большое спасибо за вашу помощь, это ценится!

Люк Б

Привет Дэйв,

Один счастливый клиент, спасибо за помощь с этим.

Тревор

Привет Ханна,

Большое спасибо за быстрое выполнение, так как это была большая просьба за короткий промежуток времени. Пожалуйста, передайте мою признательность всем причастным.

Стив Снеддон

Надеюсь, у вас всех есть замечательное Рождество, и спасибо всей команде за отличный сервис и помощь, оказанную в этом проекте.

Дэн

Амелия — большое спасибо за ответ.

Замечательное, компетентное обслуживание клиентов — редкость в наши дни, и вы даже дали мне ссылку на продукт.

Джонатан Фаркуар

Большое спасибо, мы очень ценим профессиональную работу и хороший сервис.

Мы также поздравляем вас с наступающим Новым годом и Рождеством!

Nedo

Привет, Дэйв

Еще раз спасибо за ваши ценные советы и поддержку.

С уважением

Крис

Крис Маккормик

Добрый день,

Я просто хотел оставить положительный отзыв о вашей команде, особенно об Эмме Уильямс из отдела экспортных продаж. Я работаю в компании по обслуживанию объектов, которая базируется как в Великобритании, так и в Ирландии, что, я уверен, вы можете себе представить; особенно в нынешних условиях может быть сложно, когда дело доходит до запасов.

Я впервые начал использовать ваш сайт в прошлом году, и с тех пор меня всегда приветствовали наиболее эффективной доставкой и быстрым ответом на складе, необходимым для нашего техника FA.

Ничего особенного не бывает, и я просто хотел передать этот отзыв вам, чтобы он был доведен до вашего сведения и, что более важно, чтобы поблагодарить вас.

С уважением,

Цери

Сериан Руссе

Спасибо, Шарлотта.

Я желаю всем поставщикам быть такими же эффективными и быстрыми, как вы, ребята.

С уважением,

Питер Джексон

Acorn Fire & Security значительно улучшили наш бизнес благодаря отличному обслуживанию клиентов, начиная с момента заказа и заканчивая быстрой доставкой нашим инженерам на местах.

Стивен Трой

Спасибо за оперативность, сегодня утром пришел наш заказ.

Карен

Дэйв,

Всегда приятно, и спасибо за информацию, это сработало абсолютное удовольствие!

Хороших выходных и берегите себя, сэр!

С уважением

Кристофер Стивенсон

Кристофер Стивенсон

Привет Сара,

Спасибо за это. Я должен добавить, что ваше обслуживание было первоклассным с момента первого телефонного звонка и до сих пор, и я был очень впечатлен вашей компанией.

Вы, кажется, работаете очень похоже на нас и предоставляете отличный сервис, что является редкостью в наши дни.

Лейтон

Вечерний Дейв,

Мы очень благодарны Мартину за помощь во время нашего пребывания в Анконе.

Как он мог бы упомянуть, время было сжатым, но он выполнил свою работу, и мы справились с нашими опросами.

Спасибо вам и вашей команде.

Капитан Николас Смит

Привет Дэйв

Небольшое замечание, чтобы поблагодарить за совет по замене материнской платы. Мы посетили неделю назад, и все прошло гладко, никаких проблем с тех пор (постучите по дереву!).

Тим

Дорогая Ханна,

После нескольких недель попыток найти эти запчасти; Вы нашли номера деталей, стоимость, наличие и авиаперевозку в течение одного дня!

Нэнси Джонсон

Большое спасибо за вашу помощь, я не знаю, как вам удалось получить это оборудование, но я очень рад, что вы это сделали. Все установлено и работает!!

Med vennlig hilsen

К Ларсен

Вы лучшие, спасибо!

Хороших выходных.

С уважением / Met vriendelijke groet

Нидерланды

Я получил и проверил свой заказ сегодня, и все в порядке.

Еще раз спасибо вам и компании Acorn fire and security за отличный и эффективный сервис.

Коста

У нас одни из лучших отношений с поставщиками Acorn благодаря профессионализму и быстрому реагированию в сочетании с приятным дружелюбным характером всего персонала.

Пол

Дебби

Пожалуйста, передайте мою благодарность Лорен за то, что вчера разобрались с моим заказом, еще раз первоклассное обслуживание от вашей команды.

Дэвид

Привет Эмма,

Спасибо за вашу потрясающую работу!

Уильям Дж

Всем в Acorn,

От своего имени и от имени нашего обслуживающего персонала благодарю вас за вашу постоянную поддержку и спасибо за то, что вы приложили дополнительные усилия на прошлой неделе; наш клиент теперь очень доволен!

Патрик

Алекс,

dziękuję za doskonałą obsługę

systemu przeciwpozarowego i za wspaniale wsparcie.

Агнешка

Спасибо, Джейн! Фантастический сотрудник, не мог быть более полезным. Невероятный актив для вашей компании.

Джеймс Саттон

Спасибо, Амелия

Большое спасибо, если бы все поставщики были такими же быстрыми и эффективными, как вы, ребята, я бы смеялся!

Тони

Дорогая Лорен, очень хорошие и быстрые услуги, спасибо!

Поздравляем вас с Новым 2015 годом и Рождеством!

Alex

Будьте здоровы, Робин, большое вам спасибо, ваш сервис просто потрясающий!!

Огромное спасибо

Хизер

Вереск

Также хочу сказать спасибо всем в Acorn Fire & Security за отличный день.

Обучение было чрезвычайно полезным, и в курсе был хороший баланс между практической и теоретической работой.

Мы с нетерпением ждем возможности посетить еще один курс обучения в ближайшем будущем.

Фил

Лорен,

Просто быстрое письмо, чтобы сказать, какие блестящие услуги предлагает ваша команда.

Крис

Доброе утро, Эмма,

Я должен сказать, что ты лучший. Обычно я не получаю таких быстрых ответов от зарубежных поставщиков, да еще и с курьерскими расходами.

Хорошего дня.

Парвез

Эшли, 9 лет0005

Большое спасибо за оперативную работу, хороших выходных!

Барри

Г-жа Дебора

Мы чрезвычайно благодарны и признательны вам и вашей команде за клиентоориентированное отношение и поведение.

Надеемся на дальнейшее деловое сотрудничество с вашей организацией.

Таукир

Спасибо, Лорен,

.
так приятно иметь дело с такой любезной компанией, это было для нас освежающим изменением!

Екатерина

У меня был технический вопрос, касающийся снятия головок детектора, и на мой запрос быстро ответили с положительным результатом. Спасибо Джейн!

Деннис

Привет Дебора

Большое спасибо за то, что сделали для меня лишнюю милю. Большой!

С наилучшими пожеланиями

Джон

Искренне благодарю вас за вашу помощь, Эмма. Этот процесс был быстрым и безболезненным.

Дэвид Джексон

И Джесс, и Амелия являются заслугой компании, и я, безусловно, буду использовать их в качестве примеров того, каким должно быть обслуживание клиентов по телефону.

Ли

Как всегда большое спасибо за качество и скорость обслуживания!

Шон

Лорен

Спасибо за всю вашу помощь прошлой ночью, мы ценим услугу, которую вы нам предоставили.

С уважением

Аллан

Блестящий ответ, была немедленная информация. Сказал мне следующие шаги. Не мог бы быть более полезным. Спасибо, Джейн.

Джеймс

Привет Эмма,

Большое спасибо за вашу помощь — отличный сервис!

Фиона Макгрегор

Дорогая Шарлотта,

Я просто хотел поблагодарить вас за чрезвычайно быстрое обслуживание, которое я получил от Acorn Fire & Security в отношении моего недавнего заказа.

Молодцы и с уважением,

Ян Стоун

Уважаемые господа,

Просто хочу поблагодарить вас за быструю доставку моих терминаторов JSB, которые прибыли сегодня в 09:00.

С Уважением.

Стюарт Уиллкок

Спасибо за помощь

Лорен и Амелия — вы ЗВЕЗДЫ.

Энди

Благослови, сверх служебного долга. Честно говоря, Джесс, ты была маленькой звездой с этим…

С уважением,

Шарон

Шарон

Привет Дэйв,

Обслуживание и поддержка со стороны Эммы и других сотрудников были превосходными, и, как новый клиент, я теперь буду размещать все заказы в Acorn.

Эндрю Салливан

Привет Лорен,

Большое спасибо, как всегда отличный сервис.

Спасибо

Пол

Привет

Отличный сервис, спасибо

С уважением

Рори

Уважаемый продавец,

Оборудование прибыло на судно у причала в соответствии с договоренностью, большое спасибо за вашу помощь.

Жаклин Бернар

Дорогая Лорен,

Большое спасибо и очень рады быть вашим клиентом.

Джуладит К.


Джуладит С

Отлично Спасибо.

Мы очень довольны Acorn, так как мы начали использовать вас, ребята, персонал был превосходным. Вы доставили вещи, а я и мои коллеги забрали. Спасибо за помощь.

С уважением Ричард (Dalby Fire Group)

Ричард

Мы только что приобрели у вас комплект SOLO, и я сказал, что мы были очень впечатлены предоставленным обслуживанием и поддержкой — спасибо

Даррен

Вау,

Эшли, ты как мечта продавца!!

Спасибо за помощь, Эш.

С уважением,

Алекс

Вы предоставляете отличный сервис, у вас отличный ассортимент товаров и доставка вдвойне.

Здесь, в Корке, Ирландия, могут возникнуть трудности с доставкой определенных марок и частей систем пожарной сигнализации. Вы очень помогли. Так что спасибо тебе.

Тревор

Большое спасибо, Эмма, очень приятно получить такой быстрый и приятный ответ на мой запрос.

Кэрол Шилд

Дэйв,

Большое спасибо вам и Алексу, это большая помощь.

С уважением

Мартин

Привет Дэйв,

Спасибо за отправку информации о детекторах, которые я передал нашему клиенту.

Спасибо также за вашу постоянную помощь и помощь, это очень ценится.

Сэм

Привет Лорен,

Только что прибыли указанные ниже детали! Это было очень быстро и эффективно!

Спасибо за организацию

Гарриет

Привет Марта,

Спасибо, что разобрались с этим для меня.

Я очень ценю вашу помощь в этом.

Счастливого Рождества, и я надеюсь, что у вас есть счастливый Новый год.

Ли

Привет Дэйв,

Большое спасибо за быстрый ответ и ценный совет. (отличный сервис)

С Уважением.

Ник

Спасибо Лорен

Желаю, чтобы все поставщики ответили мне так же быстро, как и вы!

Дэни Вебстер

Доброе утро, Эмма,

.
Заказ был хорошо получен вчера, я могу сказать, что мы очень довольны вашим обслуживанием.

С уважением,

Дания

Привет Эмма

Большое спасибо за ваш быстрый ответ. Только сегодня обнаружил ваш сайт, но он выглядит превосходно!

Никола Аллан

Здравствуйте Алекс и Дэйв

Большое спасибо во-первых за быстрый ответ.

Еще раз большое спасибо за такой отличный поворот.

Дэйв Льюис

Здравствуйте еще раз,

Оборудование прибыло на МТ в соответствии с договоренностью……удивительно.

Мариос Георгиадес

Большое спасибо вам и вашим замечательным сотрудникам за вашу постоянную поддержку в течение всего года.

Очень признателен.

Дэйв

Спасибо за поддержку и услуги, которые вы предоставляете. Я с нетерпением жду возможности снова поработать с вами, ребята, в новом году!

Мэтью

Дэйв,

Установил сегодня, работает на ура.

Спасибо.

Эндрю

Еще раз большое спасибо за вашу помощь и помощь.

Теперь система полностью вернулась в строй.

Эндрю Келли

Дорогая Ханна,

Испытательное оборудование прибыло на день раньше, получено во вторник; вундербар!

Юрген Шульц

Добрый день Лорен.

Спасибо за быстрый ответ.

Как всегда, я очень впечатлен отличным сервисом, который вы предлагаете.

Алан

Ура, Дэйв, ты звезда

С уважением

Нил

Алекс,

Спасибо всем за вашу поддержку этого проекта. Я считаю, что мы хорошо поработали вместе, и я надеюсь, что мы сможем сделать это снова в будущем.

Тим

Главная
» Tyco 5BD-5 дюймов, обычная база для измерения непрерывности диодов

Описание

5BD-5-дюймовая обычная диодная база непрерывности

База 5 Continuity Base представляет собой стандартную 5-дюймовую базу, оснащенную диодом непрерывности, для использования со всеми детекторами M600 Lo-Pro и Series 600. База предназначена для обеспечения того, чтобы обычные системы соответствовали требованиям BS5839.
