Ретро проводка в деревянный дом

 Содержание:

 Использование ретро проводки в деревянном доме- плюсы и минусы

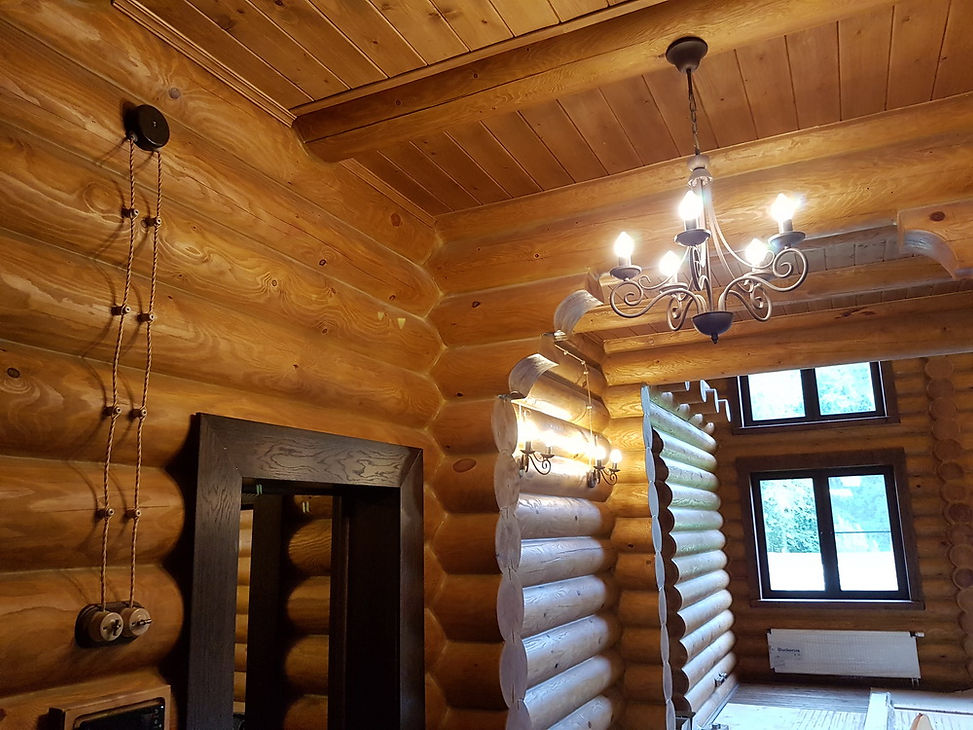

 Все чаще в домах из бревен и бруса стали использовать ретро проводку. Она стала доступнее, с ее помощью можно создать свой интересный стиль в интерьере.  Большой выбор ретро фурнитуры затрудняет выбор.

Использования ретро проводки в деревянном доме-плюсы и минусы

 Все фотографии в данной статье принадлежат компании»DEREVFARFOR». Копирование и размещение запрещено законом.

В деревянном домостроении есть несколько вариантов электропроводки, которую можно использовать и быть за нее спокойным:

• наружняя проводка с использованием накладных розеток и выключателей
• внутренняя скрытая проводка

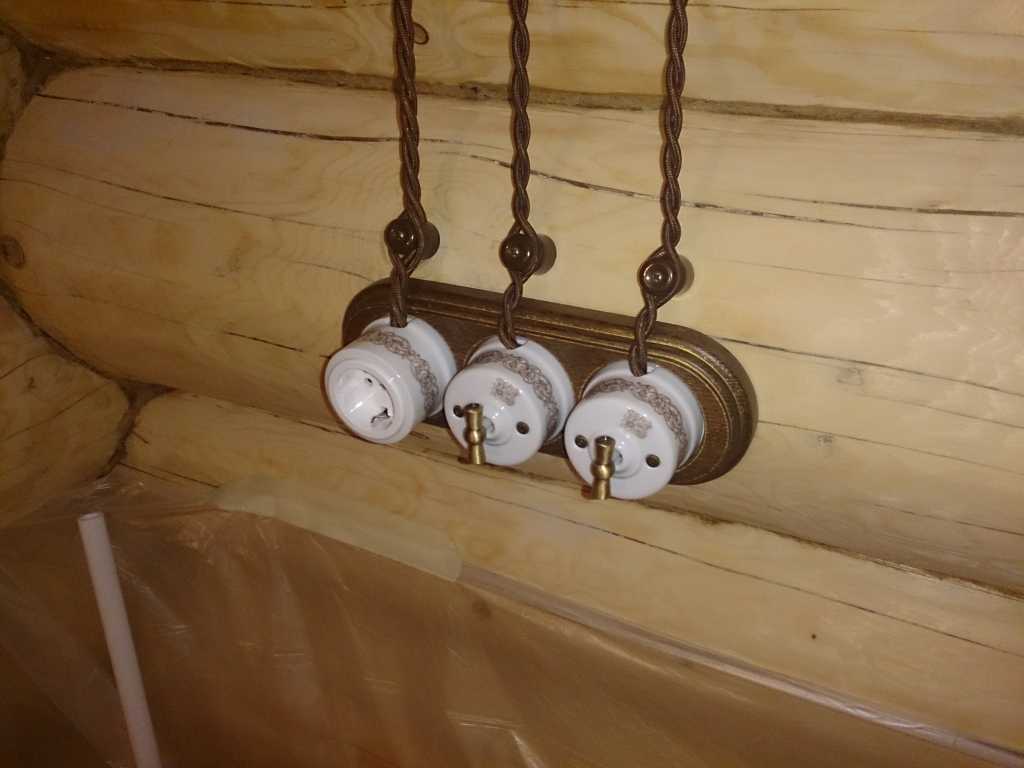

• ретро проводка витым проводом на керамических изоляторах совместно с ретро розетками

Первый вариант самый экономичный, как с точки зрения материалов, так и электромонтажных работ. Фурнитура розеток и выключателей проверена временем и имеет большой выбор практически в любом магазине. Можно подобрать цвет под текстуру дерева, самые распрастраненные цвета, это сосна,бук и темный бук. Кабель каналы и боксы под автоматы так же подбираются в цвет фурнитуры и имеют законченный внешний вид. Минусы в таком исполнении проводки в деревянном доме один- она однообразна и не дает выразится в дизайне интерьера,сделать что-то непохожее. как проводка у соседей.

 Наша компания на собственном производстве производит розетки и накладки на бревно нового покаления из керамики. Еще мы делаем электромонтаж ретро проводки и не только в деревянных домах по всем ГОСТам и правилам ПУЭ.

Телефоны для связи с нами и консультации: 8-926-759-60-58 и 8-916-463-55-54

Второй вариант наверное самый дорогой по материалу и работе. Проложенные внутри бревен кабеля не делают ее безопасной. А чтобы соблюсти все правила ПУЭ и ГОСТы, нужно попотеть и прокладывать только в металлических трубах. Любое некачественное соединение при искре может привести к пожару-в скрытых полостях с годами накапливается много пыли,которая легко воспламеняется.
Такой вид проводки закладывается на стадии строительства дома, когда происходит его рубка.Сверлятся каналы и в них в дальнейшем монтируются трубы, а затем провода.

Ну и наконец последний вариант. Это ретро проводка со всеми ее комплектующими и составляющими.

Начнем с плюсов:

-оригинальный внешний вид совместно с керамикой создают дизайнерские решения на любой вкус стилизованные под старину
-никогда не выйдет из моды ретро стиль, это классика и всегда это будет престижно и добавляет определенный статус и солидности хозяину дома
-трудно найти два дома выполненных в одном стиле винтажной проводкой
-в любое время легко добавить или перенести часть электрики

 Теперь минусы:
-большое количество проводов не добавляют эстетики
-большая цена розеток и выключателей
-трудно найти высокого качества ретро провод и механизмы
-сложность монтажа на круглую поверхность бревна (проблема решается использованием накладок на бревно или фрезерными работами)
-плохо справляется с мощными потребителями и повышенной нагрузкой
Взвесив все плюсы и минусы проводки под старину, если вас не испугали трудности, тогда вы сможите создать индивидуальный винтажный стиль старой эпохи и наслаждаться им.

Ретро проводка в деревянном доме. Особенности, монтаж

Ретро проводка является по своей сути открытой проводкой на изоляторах. Во время двадцатых годов ХХ века такую проводку можно было встретить не только в жилых домах, но и во многих учреждениях.

По мере развития производства начали появляться современные технологии и материалы, а ретро проводка стала большой редкостью и о ней постепенно забыли.

Содержание

• Электропроводка ретро в деревянном доме
• Монтаж проводки – ретро
• Где выпускают детали ретро проводки?
• org/ListItem»>
  Подводя итоги…

Сейчас, по мере возрастания моды на деревянные дома о таком виде электрической проводки снова вспомнили, ведь другого способа решения для монтажа проводки по деревянной стене и потолку, особенно если дом изготовлен из круглого бревна, нет.

Электропроводка ретро в деревянном доме

Электропроводка на изоляторах сейчас как никогда популярна среди заказчиков. Это говорит о том, что ее эстетические свойства оценили по достоинству.

Что собой представляет такая ретро проводка? Это одножильные провода, которые особым образом скрутили между собой. Они прокладываются открытым методом с помощью изоляторов, которые закреплены на стене или потолке. Следует учитывать то, что расстояние до поверхности, на которой закрепляется провод, не может быть меньше, чем сантиметр. Такое расстояние является абсолютной нормой по соблюдению пожарной безопасности.

Первый слой ретро проводки представляет собой изоляцию из винила. Верхний или второй слой — это хлопковая ткань, пропитанная специальным огнеупорным лаком. Однако встречаются провода в оплетке из стекловолокна. Дорогостоящие кабели имеют шелковую верхнюю изоляцию. Но на то они и дорогостоящие.

Кабель для ретро проводки должен быть изготовлен из меди и иметь сечение по линии освещения полтора миллиметра, а по розеточным линиям 2,5 мм. Для розеток, от которых запитаны электроводонагревательные котлы и варочные плиты, используют провода с большим диаметром сечения.

Перед тем как выбрать кабель нужно произвести точный расчет нагрузок, выбор «на глаз» здесь не пройдет, ведь от несчастного случая никто не застрахован. Если это трудно сделать самому, нет должного опыта, то можно обратиться за помощью к специалистам.

Монтаж проводки – ретро

Для того чтобы сделать разводку проводки ретро в деревянном доме, необходимо иметь:

• распределительные коробки;
• кабели нужного сечения;
• розетки накладного типа;
• выключатели накладного типа.

Разводка электропроводки осуществляется после выполнения отделочных работ, поверх обоев, окрашенной или лакированной поверхностей.

Сейчас выпускаются детали для монтажа, имеющие разную окраску. Это удовлетворяет даже самые изысканные вкусы.

При подборе цветовой палитры деталей монтажа, нужно учитывать, что одна и та же деталь, отличие которой только в цвете имеет разную стоимость. Взять, к примеру, кабель, имеющий коричневый цвет, он на половину будет стоить дешевле, чем такой же, но золотистого цвета.

Вначале следует подобрать изоляторы, и только потом крепежи. Это нужно для сочетания цвета и длины роликов. Шурупы выбирают по длине такие, чтобы они надежно и прочно фиксировали изоляторы на поверхности. Поэтапное осуществление монтажа таково:

1. Определяется место, где будут располагаться розетки, выключатели, осветительные приборы. При открытой ретро проводке, розетки должны быть подняты над полом на достаточную высоту. Тогда не возникнет риск повреждения.
2. Выбор схемы для подключения оконечных устройств. От этого зависит надежность эксплуатации системы.
3. Разметка трассы. Она осуществляется с помощью лазерного уровня. Подбирается наиболее оптимальная трасса, это поможет как при эксплуатации, так и в виде эстетики.
4. Прикрепление роликов по разметкам.
5. Установление монтажных коробок.
6. Подключение и распайка проводов. Необходимо быть внимательным, провода не должны скручиваться.
7. Завершающий шаг – это замер изоляционного материала на сопротивление и проведение испытательного включения.

Ретро электрика в деревянном доме имеет одно преимущество: это эстетический вид. Если к ней правильно подобрать интерьер, то это будет говорить об отменном вкусе хозяина.

Где выпускают детали ретро проводки?

Такие детали ретро проводки как провода, арматура для монтажа, приходится закупать в Италии. Самыми популярными являются фирмы Fontini, Gl Gambarelli. Они выпускают не только провод для ретро проводки, но и ролики, различные виды выключателей, распределительные коробки и многое другое.

Весь дизайн этих элементов выполнен под старину. Материал, из которого изготовлено – фарфор. Все это выполнено так, что опасаться пожара не приходится, все отвечает нормам самой высокой степени пожарной безопасности.

Ретро проводка по карману не всем желающим, а исключительно тем персонам, которые могут себе это позволить.

Даже если взять во внимание продукцию фирмы «Salvador», предприятия которой располагаются в Китае, она не уступает в цене европейским аналогам. Так что сэкономить вряд ли представится возможным.

Кабели можно выбрать по цвету оплетки, но здесь уже дело вкуса. Кому-то нравятся все оттенки коричневого, а кто-то предпочитает контрастные тона, белый на черном или наоборот.

Под окраску провода подбираются розетки и распределительные коробки, ролики.

Из-за высокой стоимости провода для ретро проводки можно выполнить часть проводки в стиле ретро, а часть провода спрятать за обшивкой. Если провод предусматривают спрятать в гофрированную трубу, то вместо этого можно задействовать кабель-канал, который подбирается под цветовую гамму стены.

Есть еще один нехитрый способ сделать ретро проводку дешевле. С разрешения хозяина, конечно. Для этого часть проводки, которая ответвляется от вводного щита и служит для питания групп, выполняется обычным кабелем плод обшивочным материалом. Дорогой ретро провод идет от распределительных коробок к выключателям, розеткам и осветительным приборам. Иногда для ретро дизайна интерьера этого вполне достаточно, так как самая видная часть проводки это та, которая идет по стенам и на потолок.

Для того чтобы соединить жилки кабеля в ретро проводке используют обычно два распространенных способа:

1. Первый способ заключается в зачистке концов провода и изоляции скрутки. Если при этом не забыть о флюсе и не жадничать с припоем, то соединение будет оставаться надежным долгие годы.
2. Второй способ – это зачистка концов кабеля и посадка их на клемники. Этот способ отлично подойдет, если придется соединять ретро кабель и ВВГ, потому что он единственный подходит для такого соединения.

Подводя итоги…

На отечественном рынке правят импортные производители ретро-проводки. Цена на составляющие такой проводки высокая, вот именно поэтому такое электрообеспечение дома становится роскошью, которая доступна не каждому.

Правда, есть маленькие сдвиги в сторону отечественного производителя, но предприятия эти почти кустарные и не могут обеспечить всех желающих своей продукцией. Причем фарфоровые заготовки заказываются у одного производителя, необходимая механика у другого, а собирается все это вместе, где-нибудь чуть ли не на дому.

Так что спрос пока не удовлетворен, но при помощи конкуренции цены становятся значительно ниже. И со временем ретро-стиль в проводке сможет себе позволить более широкий круг почитателей «старины».

Ручка и проводка трубки | Old House Web

Уильям Киббел III, домашний инспектор

Уважаемый домашний инспектор! Наш домашний инспектор порекомендовал заменить ручку и трубную проводку в нашем доме. Но мой тесть говорит, что нет ничего плохого в том, чтобы оставить его в покое. Как вы относитесь к такому типу проводки?

++CTA++

При правильной установке проводка с ручкой и трубкой в ​​некоторых отношениях превосходила существующие методы разводки.

К сожалению, эта система редко остается целой после 80 или около того лет использования. То, что происходит намного позже первоначальной установки, может вызвать серьезные проблемы. По этой причине я согласен с вашим инспектором.

Прежде чем я объясню проблемы, давайте рассмотрим этот старый тип проводки. Довольно распространенная в домах, построенных до 1930 года, система использует фарфоровые изоляторы (ручки) для прокладки проводов через беспрепятственное пространство. Фарфоровые трубки защищают провода, проходящие через шпильки и балки.

Некоторые функции безопасности системы:

• Фарфоровые ручки подвешивают провод на открытом воздухе для отвода тепла.
• Электропроводка обычно прокладывалась по центру балок и стоек вдали от потенциальных проколов гвоздями.
• Дополнительную защиту обеспечивают фарфоровые трубки там, где они проходят сквозь древесину.
• Горячий и нейтральный провода всегда отделены друг от друга не менее чем на 3 дюйма, за исключением мест соединения с коробкой или приспособлением. В этих местах использовалась дополнительная защитная тканая втулка или от последнего набалдашника.
• Сплайсы были соединены путем наматывания одного провода на другой с последующей пайкой соединения. Затем ручки были размещены в пределах 6 дюймов от соединений, чтобы предотвратить нагрузку на соединение.
• Провода обычно никогда не раскручивались и не клались на балки, где их можно было легко повредить.

Два основных недостатка этой винтажной проводки:

• Отсутствие заземляющего проводника и
• Часто на нулевой провод ставили выключатели, отключающие цепь, но не ток.

Неправильные изменения

Неправильные изменения являются наиболее часто встречающейся проблемой, связанной с проводкой ручек и трубок, и они представляют значительную угрозу безопасности. К сожалению, с точки зрения безопасности, электрическая система является одной из немногих вещей в доме, которые могут быть установлены совершенно неправильно, и тем не менее

Дополнительные ответвления, неправильно добавленные к исходной проводке, являются одной из распространенных проблем, с которыми я сталкиваюсь. При добавлении дополнительных ответвлений или приспособлений предохранители, защищающие старые цепи, могут часто перегорать. Установка больших предохранителей — простое, но небезопасное решение. Предохранители увеличенного размера пропускают гораздо больший ток, чем предполагалось изначально, что приводит к дополнительному нагреву проводников. Это тепло приводит к тому, что изоляция, защищающая провод, становится хрупкой и в конечном итоге разрушается.

Тепло и живность

Тепло непосредственно над потолочными светильниками и на невентилируемых чердаках также может повредить изоляцию проводов. Некоторые типы изоляции, используемые для проводки ручек и трубок, кажутся деликатесом для тварей, которые попадают в старые дома. Они могут быстро справиться с изоляцией, покрывающей провода.

Проблемы с теплоизоляцией

Столкнувшись со сквозняками в домах и высокими счетами за отопление, домовладельцы часто утепляют свои чердаки и стены. Изоляция верхней части проводки ручки и трубки представляет серьезную опасность возгорания.

Помните первую удачную точку подключения ручки и трубки? Провод, подвешенный на открытом воздухе, позволяет рассеивать тепло. Свободная и скрученная изоляция противодействует оригинальной прокладке проводки с ручкой и трубкой на открытом воздухе.

В 1987 г. Национальный электротехнический кодекс запрещал размещение изоляции в контакте с проводкой этого типа. Позже в нескольких штатах западного побережья разрешили изоляцию при условии, что проводка была «сертифицирована» лицензированным электриком, изоляция из фольги или бумаги на бумажной основе не использовалась, а предупреждающие знаки были размещены там, где старая проводка скрыта изоляцией.

Наконец, страховые компании домовладельцев все больше беспокоятся об этой старой проводке. Я нашел один, который не будет писать полис, если все еще используется более определенного процента проводки ручек и трубок, а некоторые не будут предлагать покрытие, если все это не будет заменено.

Я хотел бы согласиться с вашим тестем, но мой опыт показывает, что предыдущие владельцы, чрезмерная жара и даже твари не знали, что нужно «оставить это в покое».

Об авторе
Уильям Киббел III — домашний инспектор и консультант по реставрации, специализирующийся на исторических жилых и коммерческих зданиях. Он является вице-президентом Tri-County Inspection Company, обслуживающей Юго-Восточную Пенсильванию и Центральный Нью-Джерси.
