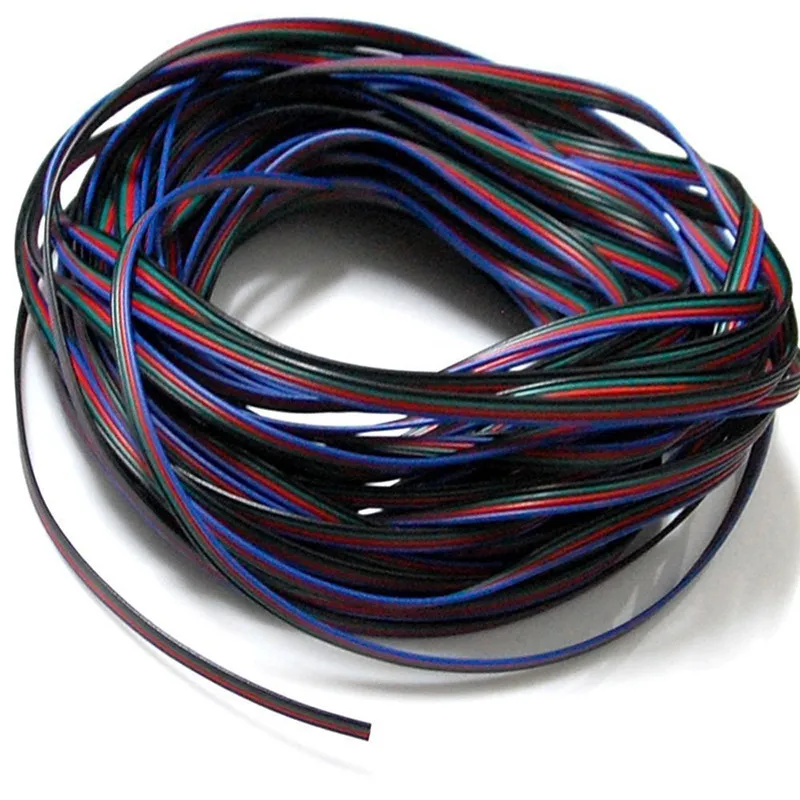

Провод rgb: Провод для RGB LED ленты 4*0,51мм

Содержание

Провод электрический UCX-SP4/B67-RGB WHITE 1 STICKER для подключения многоцветных светодиодных лент ULS-5050 RGB сетевого напряжения к сети 220В Uniel 07692

Уважаемые Клиенты!
В связи со сложившейся ситуацией, просим Вас актуальные цены на продукцию уточнять у персональных менеджеров.
Благодарим за взаимопонимание и сотрудничество!

Светотехника

Аварийное и ориентационное освещение
Аксессуары для светотехники и вспомогательное оборудование
Пускорегулирующая аппаратура и устройства питания для световых приборов
Трансформаторы для низковольтных систем освещения, блоки защиты ламп
Прожекторы и светильники направленного света
Светильники настенно-потолочные
Светильники линейные, для модульных и магистральных систем освещения
Светильники для освещения улиц, дорог и площадей
Светильники промышленные пылевлагозащищенные (типа ЛСП, ЛПП, ПВЛМ)
Светильники ландшафтные
Патроны (ламподержатели)
Опоры освещения
Фонари и переносные световые приборы
Иллюминация и декоративное освещение
Световые шнуры, светодиодные ленты и комлектующие
- Аксессуары для световых лент, шнуров, полос
  - Световая полоса, лента, шнур
- Светильники для освещения высоких пролётов и туннелей
- Взрывобезопасные световые приборы
- Светильники настольные, напольные, станочные
- Лампы (источники света)
Электрооборудование
Кабель-Провод
Низковольтное оборудование
Электроустановочные изделия
Общая рубрика
Отделка и декор
Инженерные системы
Инструмент и крепеж
Общестроительные материалы

Наименование	Наличие	Цена опт с НДС	Дата обновления	Срок поставки
Провод электрический UCX-SP4/B67-RGB WHITE 1 STICKER для подключения многоцветных светодиодных лент ULS-5050 RGB сетевого напряжения к сети 220В Uniel 07692	Под заказ	595.89 р.	28.11.2022	От 30 дней
UCX-SP4/B67-RGB WHITE 1 STICKER Провод электрический для многоцветных LED лент ULS-5050 RGB 220В \| 07692 \| Uniel	Под заказ	784.30 р.	26.11.2022	От 30 дней
… … … … … … … . .. … …

Условия поставки провода электрического UCX-SP4/B67-RGB WHITE 1 STICKER для подключения многоцветных светодиодных лент ULS-5050 RGB сетевого напряжения к сети 220В Uniel 07692

Провод электрический UCX-SP4/B67-RGB WHITE 1 STICKER для подключения многоцветных светодиодных лент ULS-5050 RGB сетевого напряжения к сети 220В Uniel 07692 поставляется под заказ,
срок изготовления уточняется по запросу.

Цена провода электрического UCX-SP4/B67-RGB WHITE 1 STICKER для подключения многоцветных светодиодных лент ULS-5050 RGB сетевого напряжения к сети 220В Uniel 07692 LED зависит от общего объема заказа,
для формирования максимально выгодного предложения, рекомендуем высылать полный перечень требуемого товара.

Как выбрать сечение провода для подключения ленты 12В

Светодиодная лента пользуется огромной популярностью при создании декоративного освещения в интерьере, также широко используется профессионалами в рекламном и дизайнерском бизнесе.

При подключении светодиодной ленты через блок питания важно правильно выбрать сечение кабеля. Правильно выбранное сечение кабеля поможет избежать заметные потери яркости светодиодной ленты. Сечение проводов следует выбирать с учетом суммарной мощности подключаемых приборов и длины проводов.

Важно! Сечение кабеля зависит от проходящего по нему тока.

Ниже приведены значения, которые сообщают нам, какой предельный ток можно пускать по кабелям различного сечения:

• Сечение кабеля 0.5 мм2 — 5-7 ампер

• Сечение кабеля 0.75 мм2 — 10-12 ампер

• Сечение кабеля 1 мм2 — 14 ампер

• Сечение кабеля 1.5 мм2 — 16 ампер

• Сечение кабеля 2 мм2 — 20 ампер

• Сечение кабеля 2.5 мм2 — 21 ампер

Пользоваться этими данными необходимо с 10% запасом. Так, например, на силовые нагрузки напряжением 220 вольт на кабель сечением 0,75 мм2 ставится автомат 6А, а на кабель сечением 2,5 мм2 ставится автомат 15А. Запас учитывается для стабильной работы, потому что автомат при номинальном и большом токе сработает не сразу, а чуть позже. К тому же, заводской кабель, на котором написано 1.5мм2, может в реальности быть не 1.5, а меньше.

При подключении светодиодной ленты, с постоянным напряжением 12В или 24В (через блок питания) очень важно учитывать падение напряжения в кабеле. Требования к величине сечения кабеля при подключении LED-ленты с напряжением 12, 24 В гораздо выше, чем для сетей на 220 В. Это связано с тем, что падение напряжения (потери мощности) в проводах при протекании одного и того же тока в единицы вольт при напряжении 220 В незначительно, а для 12 В — существенно.

Допустим нам надо подключить светодиодную ленту суммарной мощностью P=60Вт. Постоянное напряжение U= 12 В, длина медных проводов от блока питания (БП) до ленты L = 6 м. Ток I = P/U = 60/12 = 5А.

Воспользуемся таблицей 1 и получим результат, что для данного примера необходимо сечение провода S = 0,5 мм². Проверим это значение с учетом потери напряжения в кабеле.

Падение напряжения в кабеле

У кабеля, как у любой резистивной нагрузки, есть сопротивление. То есть, когда ток проходит по нему, часть электроэнергии расходуется на нагрев самого кабеля. Ток, в замкнутой цепи согласно законам физики, всегда постоянен, а напряжение уменьшается. То количество вольт, на которое уменьшается напряжение при прохождении нагрузки, называется падением напряжения.

Ниже приведена формула подсчета падения напряжения на двухжильном кабеле.

Uk = ((ρ × 2 × L) / S) × I, (1)

где ρ — удельное сопротивление провода [Ом•мм2/м], для медного провода оно равно 0,0175. Умножаем на 2 потому, что относительно источника напряжения надо считать длину жилы до нагрузки и обратно. Далее умножаем на L – длину медного провода от блока питания до ленты, затем делим все на S (сечение кабеля) и умножаем на ток (А) – значение I.

Подставим наши значения в формулу:

Uk =((0,0175х2х6)/0.5) х 5 = 2.1В

В результате расчета на нашем примере получим потери напряжения на кабеле Uk = 2,1 В. То есть до ленты «дойдет» всего 9,9 В вместо 12 В. Таким образом, сечение 0,5 мм² нам явно не подходит.

Для расчета кабеля есть специальные таблицы, в которых кабель подбирается исходя из падения напряжения. Но для практических расчетов мы используем упрощенные формулы:

S = 0,5×I, если длина двухжильных проводов менее 10 м; (2)

S = 0,75×I, если длина двухжильных проводов от 10 м до 30 м. (3)

То есть для нашего случая сечение кабеля должно быть S = 0,5 × 5 =2,5 мм². Разница в пять раз между тем, что мы подсчитали, и между тем, что неправильно выбирают по привычке по таблице 1. Теперь подсчитаем потери напряжения в нашем кабеле с сечением 2,5 мм²: Uk = 0,42 В, что вполне приемлемо, поскольку непосредственно на светодиодной ленте будет 11,58 и она не потеряет своей яркости.

Максимально допустимое значение потери напряжения – 10%, больше этого значения лента будет гореть очень тускло.

Лента бывает разной мощности и разного напряжения. Всегда выгоднее использовать ленту большего напряжения. Больше напряжения — меньше ток. Меньше ток — меньше нежелательное падение напряжения. Так, сечения кабеля можно уменьшить в 2 раза если использовать светодиодную ленту с напряжением питания 24 В.

Рекомендуется размещать блок питания где-то ближе к началу ленты, это позволяет значительно уменьшить потери напряжения.

Можно предположить, что 5-10% мощности подключенной ленты пойдут на нагрев блока питания, поэтому его тоже нужно брать с запасом. Не следует размещать блок питания в труднодоступном месте, важно, чтобы блок был обслуживаемым и проветриваемым.

RGB Strip Light Extra Wire 18 AWG

Сейчас:

0,60 $

Артикул:: RGB-провод18

Описание
Отзывы

Дополнительный провод RGB-светильника 18 AWG
— 4-жильный калибр 18 —

Низковольтный провод используется во многих областях. Мы используем его в светодиодных установках, чтобы увеличить время работы и избежать падения напряжения при этом. Этот провод идеально подходит для внутренних проектов с нашей серией смены цвета ColorBright RGB 150 и серией смены цвета ColorBright RGB 300.

Калибр провода важен при учете падения напряжения, потому что при подаче электричества 12 В или 24 В по проводу ток будет слабеть по мере прохождения по линии. Если у вас длинный цикл, напряжение в конце этого цикла будет ниже, что может привести к тому, что светодиодные ленты будут выглядеть ярче в начале цепи и тусклее к концу.

Этого несоответствия можно избежать, соблюдая рекомендуемые максимальные длины для каждой полосы света (от 16 до 32 футов). Если у вас есть пробег дольше, чем заявленные максимумы, выбор полосы 24 В вместо полосы 12 В поможет уменьшить падение напряжения, кроме того, чем больше провод, тем меньше сопротивление, что ограничивает падение напряжения.

Мы предлагаем только низковольтный провод RGB 16 AWG или 18 AWG, а наши разъемы или предварительно припаянные провода имеют размер 20 AWG. Вы можете подключить провод непосредственно к приемнику дистанционного управления, срастить его с разъемами RGB или с помощью клеммных колодок, обжимных разъемов или изоленты.

Для получения дополнительной информации о падении напряжения и о том, как выбрать наилучшее сечение провода для вашего проекта, ознакомьтесь с этой статьей.

Характеристики:

Провода с цветовой маркировкой для удобства соблюдения полярности при установке
Идеально подходит для переключения между схемами RGB более 6 дюймов
Каждый провод имеет индивидуальную оболочку и может быть разделен
Легко манипулировать проводами

4-жильный многожильный медный провод 18 AWG
Красные, зеленые, синие и белые оболочки индивидуально окрашены
Черная оболочка для дополнительной защиты
Продается поштучно

Как узнать, какой калибр провода мне нужен?

В зависимости от длины вашего участка, напряжения и силы тока вашей светодиодной ленты, вы можете рассчитать процент падения напряжения в конце установки. Мы не рекомендуем использовать нашу светодиодную ленту с падением напряжения более 12%.

Есть ли простой способ рассчитать возможное падение напряжения?

Есть несколько онлайн-инструментов, которые помогут вам рассчитать падение напряжения. Мы используем калькулятор падения напряжения на сайте calculate.net. Вы просто вводите данные, касающиеся вашего пробега (напряжение, длина пробега, сила тока, предпочтительный калибр провода и т. д.), и калькулятор сообщит вам процент падения напряжения. Тем не менее, мы рекомендуем проконсультироваться с сертифицированным электриком, чтобы получить точную рекомендацию.

Где я могу найти калибр провода, которого у вас нет?

Многожильный провод низкого напряжения можно найти в различных калибрах в местных хозяйственных магазинах и крупных магазинах товаров для дома.
