Как припаять провод питания к RGB светодиодной ленте
Светодиодные ленты обладают достаточной гибкостью, их можно разрезать по заданным линиям разреза и соединять в любых точках между медными контактами на ленте. Линии разреза различны для разных типов светодиодных лент. Ниже приведена инструкция- как припаять провод питания к RGB светодиодной ленте.
1. Паяльник
Перед тем как приступить к пайке светодиодных лент, важно убедиться, что вы имеете соответствующий инструмент. Мы рекомендуем использовать паяльник мощностью 20 Вт – 60 Вт с регулируемой температурой в пределах 250°-350°С. Лучше использовать более мощный паяльник, чтобы процесс нагрева контактов не был долгим во избежание повреждения элементов. В то же время температура паяльника не должна быть слишком высокой, чтобы не повредить элементы. Мы также рекомендуем использовать тонкий припой с канифолью, жало паяльника следует предварительно очистить мокрой губкой или стальной щеткой.
2. Очистите паяльник
Важно, чтобы жало паяльника было чистым, это обеспечит наилучшую спайку. Очищайте жало паяльнику регулярно, чтобы спайки были чистыми и по возможности небольшими.
3. Закрепите светодиодную ленту
Закрепите RGB светодиодную ленту несколькими кусочками липкой ленты, чтобы она была неподвижной во время спайки.
4. Залудите питающие провода
После того, как паяльник хорошо разогрелся, залудите провода небольшим количеством припоя. Используйте многожильный мягкий провод!
5. Припаяйте черный провод к плюсу RGB ленты
Припаяйте черный провод небольшим количеством припоя к плюсовому контакту светодиодной ленты.
Необходимо сделать это аккуратно и проконтролировать, чтобы припой не попадал на соседние контакты.
6. Распайка управляющих проводов
Поочередно накладывайте управляющие провода к соответствующим контактам RGB светодиодной ленты.
После этого прогревайте паяльником место соединения, пока припой в месте соединения не расплавится. Нагрев должен быть достаточным, чтобы не образовалась «холодная спайка».
*Холодная спайка происходит, когда прогревается только одна из соединяемых лент, электрическое соединение при этом является ненадежным
7. Проверьте полярность проводов
После того, как вы припаяли провода, ваша RGB светодиодная лента должна выглядеть как на фото. Проверьте качество спайки, а также проследите, чтобы места пайки разных контактов не пересекались.
8.
Проверьте место спайки
После того, как припой остыл, подсоедините RGB светодиодную ленту к подходящему источнику питания, чтобы проверить соединение
*Плохое соединение является следствием «холодной спайки». Если обнаружили искрение или дым, то, скорее всего, имеет место перекрестное или дуговое соединение.
9. Насадите на место соединения отрезок термоусадочной трубки
Отогните часть монтажного скотча с обратной стороны ленты таким образом, чтобы термоусадочная трубка достаточно перекрывала место контакта.
10. Прогрейте термоусадочную трубку.
С помощью электрического фена прогрейте термоусадочную трубку,чтобы она плотно обжала место контакта. Затем снова подключите RGB светодиодную ленту к источнику питания ( контроллеру управления) и протестируйте ленту во всех режимах.
Провод для светодиодной ленты в категории «Дом и сад»
Провод для светодиодной ленты, 1м.
Доставка по Украине
от 17 грн/м
Купить
Svetlini
Провод 2pin 10см с луженными окончаниями под пайку на ленту или для светодиодного неона
На складе в г. Днепр
Доставка по Украине
2.60 грн
Купить
«LEDTechnics» -интернет-магазин
Коннектор с проводом для светодиодной ленты 220В
Доставка по Украине
59 грн
Купить
LED світ
Коннектор с проводом для светодиодной ленты 220В RGB
Доставка по Украине
59 грн
Купить
LED світ
Коннектор «клипса-клипса» с проводом для светодиодной ленты 2pin с шириной платы 8мм
Доставка из г. Киев
14 грн
Купить
Енергоефективні Технології
Коннектор «клипса-клипса» с проводом для светодиодной ленты 2pin с шириной платы 10мм.
Доставка из г. Киев
15 грн
Купить
Енергоефективні Технології
Коннектор 2pin с проводом для светодиодной ленты 220V, smd2835/3014 60/120led
Доставка по Украине
40 грн
Купить
Енергоефективні Технології
Коннектор для соединения светодиодных лент RGBW OEM SC-22-SW-15-5 10mm 2joints wire (провод-2 зажима)
На складе в г. Киев
Доставка по Украине
32 грн
22.40 грн
Купить
LEDMAG — освітлення для професіоналів
Коннектор для светодиодных лент OEM SC-11-MWC-2 mini Jack папа с проводом, 15см
На складе в г. Киев
Доставка по Украине
10.25 — 10.38 грн
от 2 продавцов
10.38 грн
Купить
LEDMAG — освітлення для професіоналів
Коннектор RGB 4pin «клипса-клипса» с проводом для светодиодной ленты с шириной платы 10мм.
Доставка из г. Киев
22 грн
Купить
Енергоефективні Технології
Коннектор RGB 4pin «клипса» с проводом для светодиодной ленты с шириной платы 10мм.
Доставка из г. Киев
11 грн
Купить
Енергоефективні Технології
Коннектор BIOM для світлодіодних стрічок SC-26-SW-8-2 8 мм, 2 pin, (провід-стрічка) одноразовий
Доставка по Украине
81 грн
Купить
Strojnaya-Figura-Top
Коннектор BIOM для светодиодных лент SC-26-SW-8-2 8 мм, 2 pin, (провод-лента) одноразовый
Доставка по Украине
40.64 — 42.67 грн
от 3 продавцов
42.67 грн
Купить
https://elektreka.com.ua
Коннектор 4pin для RGB ленты LD107 10мм (5050) провод-коннектор мама-зажим ip65 Код.57420
На складе
Доставка по Украине
41 грн
Купить
PlanetaLed
Соединитель для светодиодной ленты 2835/180 RGBWYP 220V SL16/6(коннектор-провод-коннектор) Код.59512
На складе
Доставка по Украине
69 грн
Купить
PlanetaLed
Смотрите также
Коннектор HIPPO-M 10мм 2pin-2pin. Cоединение ленты с проводом без пайки
На складе в г.
Днепр
Доставка по Украине
30.50 грн
Купить
«LEDTechnics» -интернет-магазин
Гирлянда лента наружная (уличная, для улицы), светодиодная синяя, диоды синие, провод прозрачный, 10м. Питание
Доставка по Украине
299 — 827 грн
от 4 продавцов
299 грн
Купить
Все волшебное детям!
Коннектор для светодиодных лент OEM SC-08-SW-10-4 10mm RGB joint wire (провод-зажим)
На складе в г. Киев
Доставка по Украине
10.81 грн
Купить
Магазин светодиодной LED продукции «SVITLO-COMFORT»
Коннектор для светодиодных лент OEM SC-26-SW-8-2 8 мм, 2 pin, (провод-лента), invisible style
На складе
Доставка по Украине
37.84 грн
Купить
Магазин светодиодной LED продукции «SVITLO-COMFORT»
Коннектор для светодиодных лент OEM SC-27-SW-10-2 10 мм, 2 pin, (провод-лента), invisible style
На складе
Доставка по Украине
37.
84 грн
Купить
Магазин светодиодной LED продукции «SVITLO-COMFORT»
4метровая светодиодная лента RGB OMECO с приложением для телефона
На складе в г. Калуш
Доставка по Украине
800 грн
Купить
Інтернет-магазин ,,СТОК»
З’єднувач (провід+зажим) LEBRON L-Clip для світлодіодних стрічок RGB 10мм
Доставка по Украине
17.18 грн
Купить
Фортуна
Коннектор для светодиодных лент OEM SC-21-SW-12-5 10mm RGBW joint wire (провод-зажим)
Доставка из г. Харьков
25 грн
Купить
☘️☘️ ELZY ☘️☘️
Коннектор для светодиодных лент OEM SC-26-SW-8-2 8 мм, 2 pin, (провод-лента), invisible style
Доставка из г. Харьков
42 грн
Купить
☘️☘️ ELZY ☘️☘️
Коннектор для светодиодных лент OEM SC-27-SW-10-2 10 мм, 2 pin, (провод-лента), invisible style
Доставка из г. Харьков
42 грн
Купить
☘️☘️ ELZY ☘️☘️
Коннектор для светодиодных лент 220В 5050 RGB (2разъема-провод + 4pin (2шт.
))
На складе
Доставка по Украине
45.92 грн
Купить
*BRASE*
Коннектор для светодиодных лент 220В 3528/5730-60 (2разъема-провод + 2pin (2шт.))
На складе
Доставка по Украине
40.18 грн
Купить
*BRASE*
Коннектор для RGB 4pin светодиод. ленты LD107 10мм (5050)провод-коннектор мама-зажим ip65 Код.57420
На складе
Доставка по Украине
по 41 грн
от 2 продавцов
41 грн
Купить
Sintez-Led
Соединитель для светодиодной ленты 2835/180 RGBWYP 220V SL16/6(коннектор-провод-коннектор) Код.59512
На складе
Доставка по Украине
по 69 грн
от 2 продавцов
69 грн
Купить
Sintez-Led
Аксессуары для светодиодных лент — все, что вам нужно для следующего проекта светодиодных лент
Завершение установки гибкой светодиодной ленты не должно быть сложным, упростите ее с помощью аксессуаров для лент LEDSupply!
Светодиодные ленты — самый популярный вариант для самостоятельного монтажа во многих жилых помещениях.
Дискретные, самоклеящиеся ленты легко и безопасно использовать для освещения под шкафами, освещения сводов и различных приложений акцентного освещения, которые стали популярными в связи с продолжающимся развитием технологии светодиодных лент. Самое приятное… есть широкий ассортимент аксессуаров, которые делают 12-вольтовые светодиодные ленты удобными в использовании и упрощают установку!
Светодиодные ленты
В первую очередь важно ознакомиться с вариантами светодиодных лент и всеми основами их использования. LEDSupply предлагает светодиодные ленты для внутреннего и наружного использования в различных вариантах белого цвета, цветов или даже полосы с эффектом изменения цвета (также известные как полосы RGB). Наш последний выпуск блога предлагает отличное введение в светодиодные ленты 12 В, которые являются отличной отправной точкой для любых новичков в мире светодиодных лент.
Как питать
Для правильной работы гибких полос LEDSupply требуется 12 В постоянного тока.
Для домашнего использования требуется блок питания 12 В. Существуют подключаемые адаптеры питания для светодиодных ламп или трансформаторы на 12 В, которые напрямую подключаются к обычному домашнему напряжению сети переменного тока. Узнайте, как запитать светодиодные ленты прямо здесь.
Диммирование и управление светодиодными лентами
Как и в случае с большинством источников света, пользователи хотят контролировать свой свет. Со светодиодными лентами существует множество способов затемнения и управления. Наиболее распространенный вариант — использование встроенного контроллера диммирования. Диммеры для светодиодных лент на 12 В используют выход в режиме ШИМ для изменения света, исходящего от ленты. Лентам RGB нужен 3-канальный контроллер, который помогает смешивать разные цвета, создавая эффект изменения цвета, который многие хотят использовать для акцентного освещения.
Светодиодные контроллеры Wi-Fi становятся самым популярным способом затемнения светодиодных лент, поскольку они дают вам возможность управлять ими прямо со смартфона или голосового помощника.
Эти диммеры обладают множеством функций и являются лучшим вариантом, если вы управляете несколькими источниками света по всему дому. Контроллеры Wi-Fi Smart доступны в одноцветном или RGB-варианте.
Если в вашем доме есть диммирующая установка с обычным бытовым диммером, вам следует использовать блок питания для светодиодов с регулируемой яркостью.
Светодиодная лента с выключателем
Добавление выключателя к светодиодной ленте осуществляется с помощью тумблера светодиодной ленты. Так же, как большинство людей хотят управлять своим светом, включение и выключение света с помощью простого переключателя является обязательным для многих проектов, как больших, так и малых. Тумблер соответствует 12-дюймовому кабелю с 2,1-миллиметровыми штыревыми и гнездовыми концами, идеально подходящим для использования с лентами на 12 В и подключаемым адаптером питания.
Для использования просто подключите блок питания к гнездовому концу кабеля, а другой конец подключите к полоске.
Точно так же у вас есть светодиодная лента с выключателем, который можно включать и выключать в любое время.
Принадлежности для подключения светодиодных лент
Почти в каждом проекте светодиодных лент возникает необходимость соединения светодиодных лент друг с другом. Наиболее распространенные соединения светодиодных лент:
Встык: Немного удлините световую ленту, вставив беззазорный соединитель между лентами
или

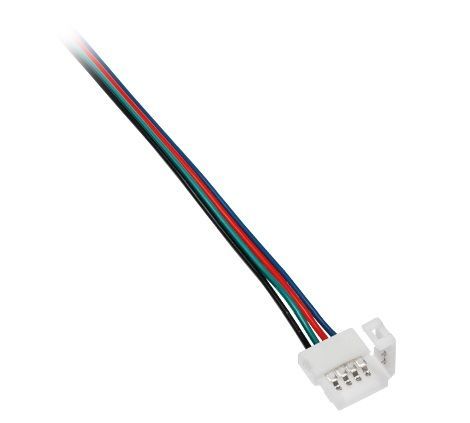

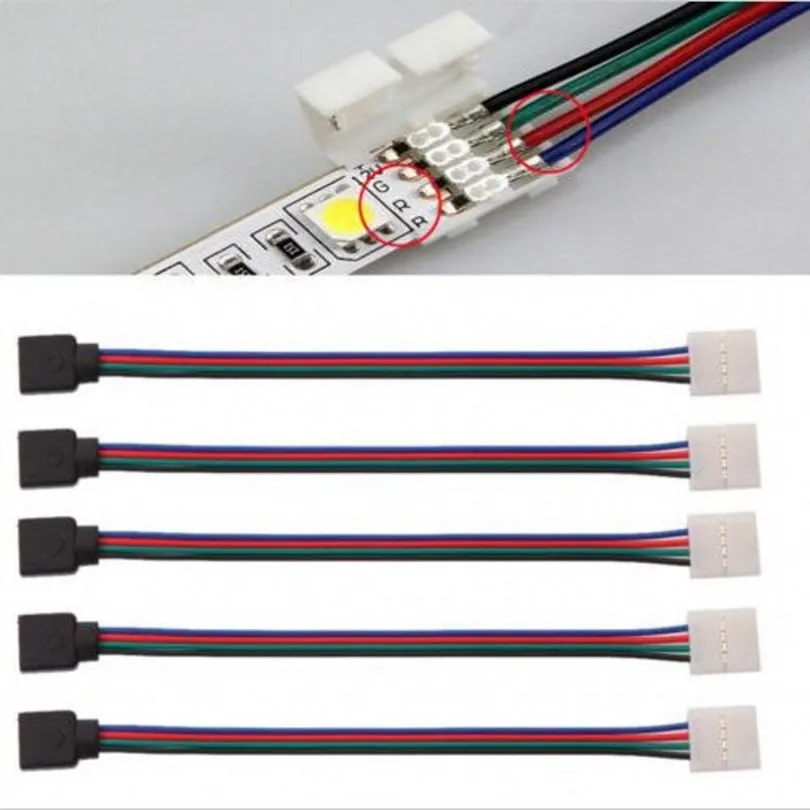

Светодиодная лента -wire Connector: Подсоедините полосу к проводу, чтобы пройти расстояние, где свет не нужен, а затем подключите к следующей части полосы света. Например, если вы работаете под освещением шкафа и есть небольшой перерыв в шкафах, где находится плита, но затем вам нужно продолжить работу светодиодной ленты с другой стороны.
Эти типы соединений легко выполняются с помощью защелкивающихся разъемов EZ для светодиодных лент. Разъемы для светодиодных лент работают с многожильным проводом калибра 20-22 и поставляются с 2-контактными разъемами для одноцветных лент или 4-контактными разъемами для светодиодных лент для RGB-лент.
Следуйте этому полному руководству о том, как использовать их для вашего проекта.
Разветвители светодиодных лент
Вы когда-нибудь задумывались, как подключить несколько лент к одному источнику питания? Вот где разветвители светодиодных лент чрезвычайно полезны. Разветвители обычно называют Y-разветвителями или Y-кабелями из-за их способности разветвляться в двух разных направлениях.
Разветвители светодиодных лент бывают 2-х, 3-х и 4-х позиционными, что позволяет беспрепятственно подключать до 4-х лент к одному адаптеру питания! Это очень удобно при прокладке лент в двух разных направлениях или параллельной прокладке светодиодных лент.
LEDSupply предлагает 4-контактные RGB-разветвители и одноцветные светодиодные разветвители. Для получения дополнительной информации об использовании светодиодных разветвителей для создания светодиодных лент см. это полезное руководство.
Перемычки для светодиодной ленты — удлинитель светодиодной ленты
Соединительные перемычки представляют собой удлинительные кабели для светодиодных лент.
Перемычки могут прыгать между полосами, но их основное назначение — создать зазор между источником питания светодиода и началом полосы света. Как и другие аксессуары для лент, соединительные кабели поставляются как в одноцветном исполнении, так и в вариантах со светодиодной лентой RGB.
Для одноцветных светодиодных лент требуется 2-контактный удлинительный кабель для светодиодов. Сами кабели заканчиваются на обоих концах обычными адаптерами цилиндрической вилки размером 2,1 мм, которые используются со всеми одноцветными лентами и контроллерами затемнения. Перемычки имеют гнездовой разъем 2,1 мм в начале, который легко подключается к адаптеру питания 12 В. На противоположном конце есть штекер 2,1 мм, который подключается непосредственно к полосе света.
Одноцветные перемычки бывают длиной 1 метр (3,28 фута), 2 метра (6,56 фута) и 3 метра (9,84 фута).

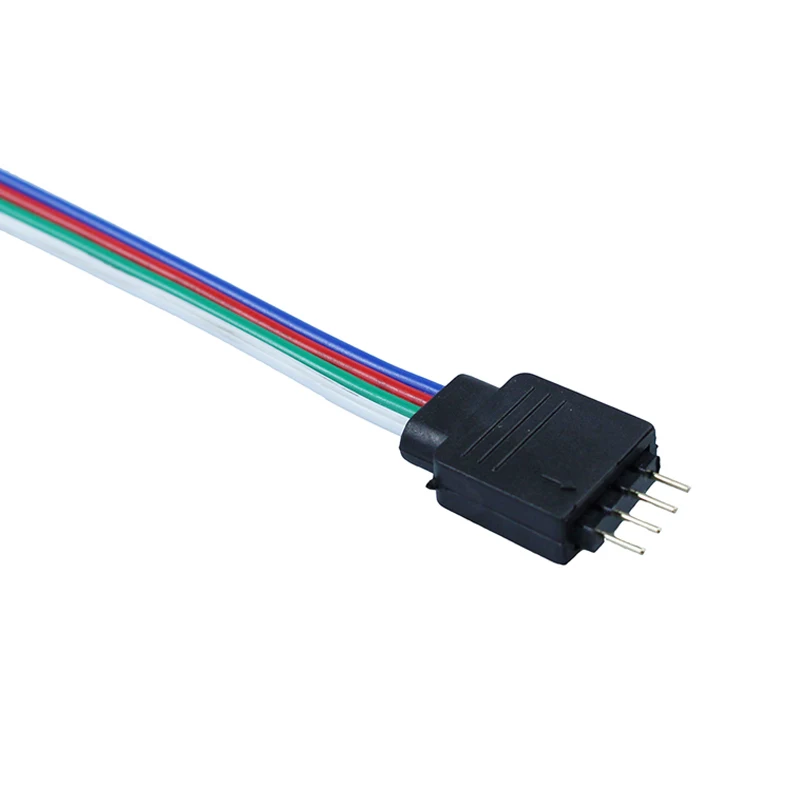

Для работы полос RGB требуется 4-контактная перемычка удлинительного кабеля RGB. Ленты RGB имеют 4-контактный дизайн, уникальный для полосок, меняющих цвет.
Перемычки RGB оснащены таким же 4-контактным адаптером, обеспечивающим беспрепятственное соединение. Перемычки RGB поставляются с 4-контактным штекерным адаптером для подключения между 4-контактными гнездовыми разъемами, а затем подключаются к следующему ряду полос RGB.
Световые перемычки RGB предлагаются длиной 30 см, 50 см, 1 метр, 2 метра, 3 метра, 5 метров и 10 метров.
Перемычки для светодиодных лент лучше всего использовать в качестве удлинительных кабелей от источника питания светодиодов к самим светодиодным лентам. Их также можно использовать для перехода между двумя барабанами светодиодных лент, просто убедитесь, что вы не превышаете максимальную длину вашей ленты. Они наиболее полезны для совместной работы с разветвителями светодиодных лент, поскольку вам может потребоваться подключить удлинитель от исходного источника питания к одному из других участков ленточных светильников. Это удобно для параллельных линий светодиодных лент на более длинных участках.
Провод светодиодной ленты
Перемычки для светодиодной ленты полезны, но они бывают только определенной длины, что может подойти не всем, поскольку каждый проект светодиодной ленты уникален.
В этих ситуациях вам необходимо сократить количество светодиодных лент и установить специальные «перемычки» со светодиодным световым проводом между отдельными участками. Вместо того, чтобы прокладывать отдельные провода, проще всего использовать параллельно соединенные провода, чтобы создать аккуратную установку.
LEDSupply предлагает многожильный провод калибра 22, соединенный параллельно, только для следующих типов корпусов:
Двухжильный провод – Многожильный провод калибра 22 для одноцветных полосок. Этот красно-черный соединенный провод позволяет легко провести один проход между полосами света. Они без проблем работают с 2-контактной светодиодной лентой для проводных разъемов.
4-жильный светодиодный провод – многожильный провод калибра 22 для светодиодных лент RGB. 4 параллельных соединенных провода используются для соединения между лентами RGB и отлично работают с 4-контактными разъемами для светодиодной ленты.
Провод питания светодиодной ленты очень удобен во многих ситуациях подключения, каждый провод имеет цветовую маркировку, поэтому провода легко держать прямо и не перепутать соединения.
При работе с проводом иногда вам придется соединить два провода вместе. Это можно сделать с помощью обычных проволочных гаек, рычажных гаек или изоленты. Мы предлагаем простой соединитель для стыкового сращивания, который прекрасно работает и обеспечивает чистый бесшовный вид, как показано ниже. Используйте эти разъемы для проводов в любом месте, где вам нужно выполнить соединение между проводами.
Еще одним удобным соединителем для проводов является Т-образный отвод. Соединители для сращивания проводов. Это упрощает соединение новых параллельных проводов для отдельной прокладки. Соединительные соединители работают с проводом 20-24 AWG, и изоляцию снимать не нужно!
Соединяем все вместе
Я только что перечислил множество различных аксессуаров, которые, надеюсь, не смутили вас на пути к установке собственного светодиодного освещения.
Если вы чувствуете себя подавленным, следуйте приведенным ниже советам, и вы будете на пути к успеху:
- Ознакомьтесь со светодиодными лентами. «7 советов и приемов для светодиодных лент на 12 В» — отличное место для начала.
- Узнайте, какой длины должны быть ваши полоски, а также сколько вы будете использовать.
- Найдите идеальное место для блока питания и расстояние до каждой светодиодной ленты
- И, наконец, найдите светодиодные ленты и аксессуары, которые сделают это самым простым и умным способом!
Все типы светодиодных проводов, удлинителей и шнуров питания доступны для продажи в этой категории. Большинство из них внесены в список UL. Используемые вместе с разъемами для светодиодных лент или с помощью пайки, многожильные светодиодные провода часто используются в качестве удлинительного кабеля для светодиодных лент, чтобы помочь установить светодиодные ленты, такие как 2-контактные белые или одноцветные светодиодные ленты, 3-контактные настраиваемые белые светодиодные ленты, 4-контактные RGB, 5-контактный RGBW, 6-контактный RGB + настраиваемые белые светодиодные ленты. Рекомендуемое чтение: Отображение 1 — 20 (из 20 продуктов)
|
Подключите светодиодную ленту к ленте, ленту к контроллеру, контроллер к блоку питания, блок питания к розетке или сети и многое другое. Многожильные светодиодные провода можно легко разделить в соответствии с потребностями установки.
55
80
00
65
00
Чем больше калибр, тем больший ток может нести светодиодный провод. Большой калибр также означает более низкое сопротивление провода в цепи, а более низкое сопротивление означает постоянное напряжение в цепи.
Многожильные провода можно легко разделить в соответствии с потребностями установки.
Настраиваемые белые светодиодные ленты также называются регулируемыми белыми светодиодными лентами, светодиодными лентами с регулируемой цветовой температурой или сменными светодиодными лентами CCT. Настраиваемые белые светодиодные ленты НЕ должны подключаться к источнику питания напрямую.
