Как проверить диодный мост мультиметром на генераторе автомобиля

Диодный мост представляет собой электротехническую конструкцию, предназначенную для выпрямления напряжения. Выпрямление посредством обозначенной конструкции получило название двухполупериодного выпрямления.

Данное устройство является важным рабочим элементом автомобильного генератора.

Содержание

1 Устройство, принцип работы и вероятные неисправности
2 Как проверить диодный мост мультиметром
3 Другие способы проверки диодных конструкций

Устройство, принцип работы и вероятные неисправности

Для выпрямления тока в ряде электротехнических устройств, в частности автомобильном генераторе, устанавливается четыре (обычно) полупроводниковых кремниевых элемента, которые объединяются в цепь – это и есть диодный мост.

Принцип его работы заключается в пропускании через себя электрического тока, направленного от генератора к аккумулятору и блокировании тока обратного направления. Иными словами, при прямом направлении создается определенное сопротивление, а приобратном – данная характеристика полупроводниковых элементов стремится к бесконечности.

Существуют также монолитные конструкции рассматриваемых устройств для выпрямления токовых характеристик. Они бюджетнее и отличаются меньшими габаритными размерами, а также простотой монтажа. Тем не менее, монолитные полупроводниковые мосты обладают одним существенным недостатком – при выходе из строя одного из диодов, являющихся неотъемлемой частью такого устройства, замене подлежит вся конструкция целиком.

Различают два типа неисправности диодов, входящих в состав моста рассматриваемой конструкции:

пробой – наиболее распространенная неисправность, возникающая обычно вследствие повышенного обратного электрического тока (напряжения), выдержать который полупроводниковом элементу не под силу; при такой ситуации диод пробивается и начинает выполнять роль обыкновенного проводника;
обрыв – менее распространенная причина неработоспособности конструкции; при такой ситуации диод вообще перестает проводить электрический ток и обретает сопротивление, стремящееся к бесконечности.

Диодный мост

Как проверить диодный мост мультиметром

Для того, чтобы прозвонить диодный мост на исправность необходимо воспользоваться таким прибором, как мультиметр (тестер). Если вести речь о проверке генератора на автомобиле мультиметром, то начинать ее следует с извлечения из него полупроводникового моста, а также с включения мультиметра при режиме позвонки электрической цепи.

Проверять следует по отдельности каждый элемент, являющийся частью данного устройства, причем осуществлять прозвонку придется поочередно в двух направлениях. Алгоритм такой проверки диодного моста генератора мультиметром выглядит следующим образом.

Находим у одного из диодов анод (положительных вывод) и катод (отрицательный вывод). Обычно их можно распознать по цветовой либо символьной маркировке на его корпусе.
Чтобы произвести прозвонку в прямом направлении, присоединяем красный щуп мультиметра к анодному выводу, а черный – к катодному. Дисплей мультиметра при этом должен показать значение падения напряжения на полупроводниковом устройстве (в милливольтах – мВ). Оно равняется минимальному напряжению, требуемому для открытия данного диода.
Чтобы произвести прозвонку в обратном направлении, необходимо поменять щупы местами: красным щупом касаемся катода, а черным – анода. На дисплее мультиметра должна отобразиться единица – это свидетельствует о высоком сопротивлении перехода P-N и, следовательно, об исправности диода.
В том случае, если во время прозвонки элементав ту или иную сторону мультиметр издает звуковой сигнал, значит, данный диод неисправен (пробит).
В том случае, если при прозвонке диода в обе стороны мультиметр выдает единицу на своем дисплее, произошел обрыв данного элемента.

Проведение работ

Важно! Если у вашего тестера не предусмотрена функция прозвонки электрической цепи, то произвести проверку полупроводникового моста возможно посредством включения прибора при режиме измерения сопротивления с пределом данных измерений, равным 1 кОм. При такой проверке исправный диод выдаст на дисплей мультиметра значение, равное нескольким сотням Ом, в прямом направлении, а при прозвонке в обратном направлении показания мультиметра будут стремиться к бесконечности.

После того, как вы проверили диодный мост генератора мультиметром и обнаружили в его составе неработоспособные диоды, последние подвергаются выпаиванию и замене, прикачественной и грамотной реализации которых рассматриваемый мост снова будет исправен.

Другие способы проверки диодных конструкций

Проверку полупроводникового моста на работоспособность можно осуществить и иными способами:

индикаторной отверткой;
батарейкой и контрольной лампочкой (светодиодом).

Проверка посредством индикаторной отвертки поможет только определить, исправноуказанноеустройство или нет, обнаружить неработоспособные элементы с ее помощью не представляется возможным. Это простейшая, но весьма грубая проверка.

При сборке цепи, состоящей из батарейки, лампочки и диода, в зависимости от полярности и работоспособности последнего лампочка может начать светиться либо останется погасшей. По ее поведению при разных способах включения диода в цепь можно сделать вывод о его исправности либо наличию пробоя или обрыва.

Теперь вы знаете о том, что такое диодный мост и для чего он предназначен, а также осведомлены о способах проверки работоспособности указанного устройства и диодов, являющихся неотъемлемой частью его конструкции.

Как проверить светодиод?

Светодиод – это полупроводниковый прибор, используемый для осветительных приборов. Существует несколько способов, как проверить светодиод. Это необходимо, если требуется подключение осветительного прибора в целях освещения или для декоративной подсветки. Основные параметры устройства влияют на его дальнейшее использование в лампах и лентах, а также на подбор необходимого блока питания.

Проверить при помощи мультиметра

В простейшем случае, как проверить светодиод мультиметром – нужно его выпаять и подключить. Устройство проверки нужно поставить на значение проверки диодов, после чего, можно узнать все необходимые параметры. Подключать светодиод нужно в соответствии с его полярностью: зачастую катод короче анода. Также можно просто посмотреть на сам диод, если его конструкция просвечивается. Такой способ не всегда срабатывает, но катод должен быть больше анода.

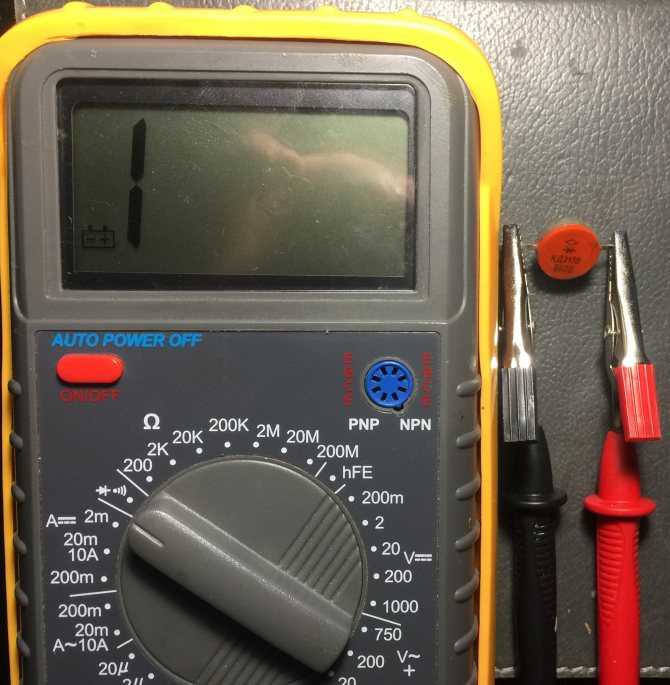

Далее, как проверить светодиод по таким параметрам – достаточно просто. Нужно подключить красный щуп к аноду, а черный к катоду. Дополнительным методом станет функция проверки транзисторов, если ею оборудован мультиметр. Нужно всего лишь вставить выводы светодиода в соответствующие отверстия: катод в эммитет, а анод – в коллектор. Исправный диод будет светиться, а показали на дисплее будут в пределах нормы. При помощи такого метода очень просто определить на сколько вольт светодиод.

Не стоит бояться проверять мощные светодиоды – мультиметр не способен вывести их из строя. В таком случае, подключение должно проводиться точно в соответствии с анодом и катодом. При исправности – Вы увидите яркий свет и информацию на тестере. Также может понадобиться токовый драйвер, подключаемый дополнительно к сети. Мультиметр нужно включить в последовательную цепь и проследить за его показаниями.

Если светодиод неисправен или плохого качества – ток будет нарастать плавно, постепенно увеличивая и температуру самого диода. Тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Собрав все необходимые данные, можно прийти к выводу – исправен или светодиод и можно ли его использовать в работе.

Как определить исправность не выпаивая

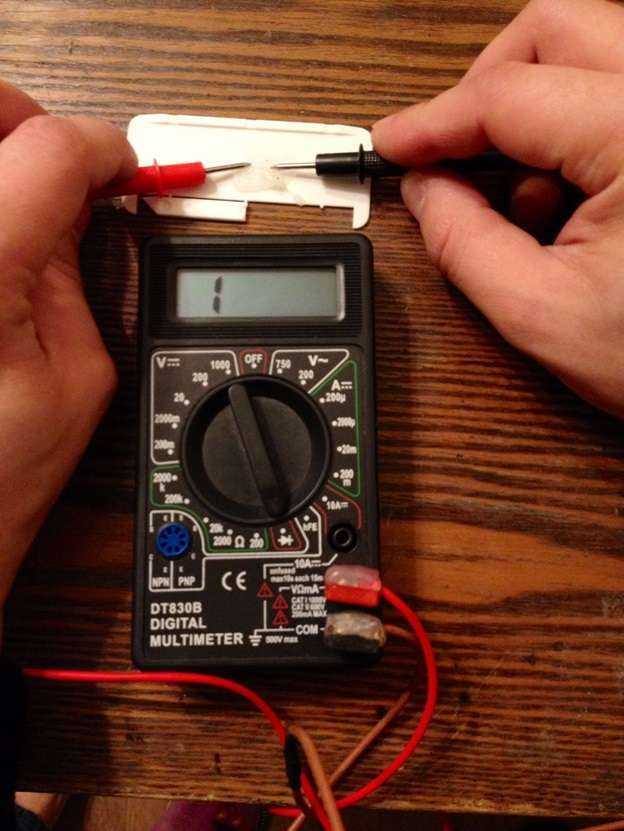

Чтобы воспользоваться таким методом, Вам потребуется обычная канцелярская скрепка. На разъемы колодки PNP припаивается небольшая скрепка. После чего, между проводами необходимо установить небольшую текстолитовую прокладку и перемотать её при помощи изоленты. Это создаст не только удобный способ проверки, но и обезопасит самого пользователя. В созданную конструкцию подключаются щупы, при помощи которых и будет проводится вся процедура. Щупы подключаются к ножкам светодиода, куда они припаяны.

Одним из самых простых методов считается использование обычной батарейки или нескольких пальчиковых. В качестве щупов выступают обычные небольшие зажимы. Подключение проводится аналогично с вышеописанным, только результат может быть не совсем точным. Используя мультиметр, можно добиться более существенного результата и дополнительно проверить мощность самого диода.

Определить светодиод при помощи тестера

Если в Вашей лампе перестали работать диоды, нужно выполнить поочередно такие действия:

— Вытащить каждый светодиод;

— Определить анод и катод для каждого вывода;

— Использовать тестер, чтобы подключить и увидеть исправность.

Определить исправность светодиода в люстре или светодиодной лампе довольно просто. Нужно вставить в тестер каждый элемент в соответствующие входы. При правильном подключении диод зажжется.

Второй метод и самый простой – при помощи обычной двенадцативольтовой батарейки. Это способ подойдет тем, кто не смог воспользоваться тестером или просто не имеет его под рукой. Для подключения и проверки нужно соорудить небольшую цепь, где будет подключен сам светодиод. Используется обычная проволока, со специальным размером для самого диода на конце. Концы подключаются к обеим сторонам батарейки, соответственно со стороны анода и катода. Батарейку можно найти достаточно просто – большинство ламп или люстр работают от пульта с батарейками на двенадцать вольт. Исправный диод загорится также, как и на тестере.

Как проверить инфракрасный диод?

В пультах или других небольших устройствах зачастую используются именно инфракрасные светодиоды. От качества их функционирования зависит возможность выполнять некоторые функции оборудования. Самым простым способом, который легко проверяется в домашних условиях, является камера Вашего телефона. Это простой и часто используемый метод, так как не требует выпаивания и разбора конструкции.

Для этого направляет диод на камеру и выполняем какое-либо действие, например, переключаем канал. Если светодиод исправен, то на камере это отобразиться – он загорится ярким светом. Дополнительно можно воспользоваться тестером для проверки, но разобрать плату при этом придется. Подключая светодиод к тестеру, ставится значение на mOm. Снова используется камера телефона, направленная на диод. Если вы заметили яркий луч света, значит светодиод исправен. Может просвечиваться в виде яркого светящегося пятна, что тоже принимается за исправность. Проверка не вызовет затруднений, если Вы обладаете достаточными знаниями в данной области.

Как проверить мостовой выпрямитель с помощью цифрового мультиметра

6 февраля 2022 г.

4 минуты чтения

Если вы оглянетесь вокруг себя, то увидите множество электроприборов. Эти приборы состоят из электронных компонентов. Наиболее часто используемыми компонентами в этих электронных схемах являются резисторы, конденсаторы и диоды. От ваших домашних холодильников до частотно-регулируемых приводов почти каждое оборудование имеет мостовые выпрямители. Из-за такого обилия мостовых выпрямителей необходимо знать, как проверить мостовой выпрямитель цифровым мультиметром.

Что такое мостовой выпрямитель?

Мостовой выпрямитель используется для преобразования напряжения переменного тока в напряжение постоянного тока. По сути, четыре или шесть диодов, подключенных в виде моста (только для преобразования мощности переменного тока), в зависимости от вашего входного источника питания. Есть в основном три типа мостовых выпрямителей.

Неуправляемый мостовой выпрямитель
Полууправляемый мостовой выпрямитель
Полностью управляемый мостовой выпрямитель

Где используются мостовые выпрямители?

Все электронные карты работают от источника постоянного тока. Эти мостовые выпрямители используются при создании этих источников питания. Мостовые выпрямители используются в частотно-регулируемых приводах, инверторах и инверторных устройствах, таких как холодильники, кондиционеры и даже в автомобилях. Единственным недостатком этих мостовых выпрямителей является то, что они слишком быстро нагреваются. Для этой цели вы можете использовать вентиляторы и радиаторы, чтобы сделать их функциональными. До сих пор мостовые выпрямители являются наиболее эффективным способом получения постоянного тока с КПД 80%.

Если вы хотите узнать, как проверить блоки питания мультиметром, то можете прочитать мой блог о тестировании блоков питания цифровым мультиметром.

Факторы, влияющие на работу мостового выпрямителя

На работу мостового выпрямителя влияет несколько факторов, таких как другие входные напряжения переменного тока, нагрев, эффект пульсаций, пиковые обратные напряжения PIV.

Входное напряжение:

Входное напряжение диодного моста обеспечивается понижающим трансформатором. Если есть колебания в этом или другом входном напряжении переменного тока, то не имеет значения, является ли ваш мостовой выпрямитель управляемым или неуправляемым, он не даст точных результатов. Для этого в промышленности используются присадки, улучшающие коэффициент мощности (PFI).

Тепловое воздействие:

Тепловое воздействие напрямую связано с мощностью, необходимой на выходе. Чем выше ток, тем выше будет мощность, что приведет к большому нагреву. Для решения этой проблемы к радиаторам прикреплены диоды, которые охлаждаются вентиляторами. Как показано на рис.

Эффект пульсации:

Проще говоря, эффект пульсации определяет плавность выходных напряжений любого мостового выпрямителя; подходящий способ улучшить его — добавить соответствующие конденсаторы.

Пиковое обратное напряжение:

В основном это способность диодов. Максимальные напряжения, которые производит диод в цепи с обратным смещением, являются пиковыми обратными напряжениями. Всегда проверяйте PIV перед использованием любого диода для конкретного источника питания.

Как проверить мостовой выпрямитель с помощью цифрового мультиметра?

Типовой мостовой выпрямитель используется во многих технических приложениях, начиная от регулирования напряжения в источниках питания постоянного тока и заканчивая сильноточными однополупериодными источниками питания для схем ламповых усилителей. Проверить мостовой выпрямитель очень просто, но есть некоторые меры предосторожности, которые необходимо учитывать при проверке мостового выпрямителя цифровым мультиметром. Не рекомендуется проверять только мостовые выпрямители, также следует проверять конденсаторы блока питания.

Необходимые инструменты

Мультиметр (мультиметр True RMS Fluke 117)
Измерительные провода (измерительный провод Fluke TL175E с двойной изоляцией из силикона)
Изолированные перчатки (перчатки из устойчивого к порезам стекла)

Защитные гуглы (устойчивые к царапинам) 90718

Пошаговое руководство по проверке мостового выпрямителя с помощью цифрового мультиметра

Шаг 1: Подготовка к проверке мостового выпрямителя:

Во избежание возможного повреждения тестируемого устройства и цифрового мультиметра необходимо отключить питание схема.
Вы также должны определить, где вход и выход проводов, вы можете определить, какие клеммы будут использоваться для измерения.
Мультиметр должен быть настроен на малую шкалу (мА или Ом), поскольку при проверке мостового выпрямителя на большой шкале цифровой мультиметр не будет считывать значения.
Для большей безопасности рекомендуется использовать цифровой мультиметр с изолированными клеммами.

Шаг 2: Как измерить мостовой выпрямитель?

Перед проведением измерений необходимо настроить прибор на проверку диодов.
Измерьте положительную и отрицательную клеммы, которые будут отмечены базой эмиттера и коллектором. (Используйте положительный провод мультиметра на одной клемме).
Если какое-либо из измерений очень низкое или не соответствует друг другу, это может означать, что этот конкретный мостовой выпрямитель требует замены. Вы также можете проверить это, измерив отрицательный и положительный выход мостового выпрямителя.

Шаг 3: Как проверить неисправный диод мостового выпрямителя?

Аналогично проверке мостового выпрямителя можно проверить диод.
Сначала настройте мультиметр на измерение сопротивления в омах или используйте функцию проверки диодов.
Затем подключите по одному щупу к каждой из двух клемм диода.
Если ваш счетчик показывает бесконечное или очень высокое значение, это означает, что цепь разомкнута, а диод исправен.
Если сопротивление меньше Ом, диод закорочен, поэтому его необходимо заменить.
Следовательно, на выходе мостового выпрямителя должно быть падение напряжения (около половины заданного напряжения).

Устранение неполадок мостового выпрямителя

Для устранения неполадок мостового выпрямителя выполните следующие действия:

Сначала проверьте, не оборван ли провод между клеммами диода и источником питания (вход переменного тока).
Проверьте, нет ли разомкнутых соединений между диодами (диод проводит электрические сигналы) и входным источником питания.
Если вы обнаружите какие-либо оборванные провода или открытые соединения, перепаяйте их, чтобы убедиться, что они подключены правильно.
Вы можете заменить мостовой выпрямитель на другой с такими же характеристиками (напряжение, сила тока).
И, наконец, после замены мостового выпрямителя его следует снова проверить, чтобы убедиться в его правильном функционировании.

Вывод:

Если после проверки мостового выпрямителя вы обнаружите, что в нем имеется открытый диод или закороченный диод, есть несколько способов исправить это, как указано выше. Если вы все еще со мной, у вас может быть четкое представление о том, как проверить мостовой выпрямитель с помощью цифрового мультиметра. Поэтому, если вы хотите узнать о тестировании частотно-регулируемых приводов, я также сделал для этого отдельное руководство.

Кроме того, я хотел бы попросить вас помочь поделиться этой статьей с друзьями и семьей, чтобы они могли извлечь из нее пользу. Более того, большинство людей не знают, какой мультиметр купить для таких электронных работ. Будучи студентом-электротехником, я составил для этой цели список лучших мультиметров для самостоятельной электроники.
