Надёжность промежуточных реле Часть 1

Как производитель и как дистрибьютор, мы часто сталкиваемся с вопросом выхода из строя промежуточных реле. В этой и последующих статьях, рассмотрим основные причины и что можно с этим поделать.

Ситуация 1. Дребезжание и вибрации реле.

Относится только к реле с электромагнитной катушкой, работающей от переменного тока. При подаче напряжения на катушку управления промежуточного реле слышно дребезжание и/или ощущаются вибрации самого реле. В 99% это является следствием физического воздействия на реле. Например, при установке уронили реле.

Если внимательно рассмотреть катушку управления, то в ней можно заметить много маленьких металлических элементов. Устройство реле достаточно сложное с точки зрения физических явлений. При возникновении электромагнитных сил, критическим является точность прилегания всех подвижных элементов, чтобы максимизировать эффективность использования магнитного поля. Из-за малейшего повреждения, это условие может нарушаться. Тогда напряжение не на пике волны (мы говорим по переменный ток) не обеспечивает достаточного и постоянного притяжения.

Во-первых, рекомендуем внимательно относиться к реле, их не ронять и по ним не стучать. Во-вторых, лучше не использовать реле, подвергшееся сильному внешнему воздействию. В любом случае, реле требует замены.

Ситуация 2. Выгорание диода.

Это, естественно, особенно актуально если речь идёт про индуктивную нагрузку. В таких случаях при отключении возникает противо-электродвижущая сила. Во многих реле устанавливается специальный диодик, который должен бороться с этим явлением и, тем самым, повышается качество продукта. Выход данного диода из строя приводит к выходу из строя и самого реле. Причин может быть несколько. Первое — неправильная полярность подключения. Второе — пробой при скачке напряжение вверх. Третье — превышение пропускаемого тока. Последние две причины могут быть вызваны внешним воздействим и находиться в других элементах цепи.

В таких случаях мы рекомендуем установку специализированного варистора. У всех ведущий производителей, данный аксессуар есть в ассортименте. Кстати, это же относится и к катушке управления пускателя.

Ситуация 3. Излишнее тепловыделение.

Данная ситуация может возникнуть из-за ряда причин. Во-первых, это может являться следствием дребезжания контактов. При падении питающего напряжения на катушке, падает и сила сжатия силовых контактов. При их малейшем расхождении, возникает электрическая дуга (до 6000С). Это приводит к выделению лишнего тепла, которое может повредить реле. Отнеситесь к этому внимательно — где-то далеко может находиться электродвигатель, пуск которого приводит к падению напряжение и в цепи управления. Поэтому не забывайте обеспечивать качественное питание в цепи управления.

Во-вторых, излишнее тепловыделение может являться следствием коммутации токов сверх номинального тока реле. Здесь всё понятно. Будьте внимательны.

В-третьих, это может являться следствием перенапряжения. В конструкции электромагнитной катушки чрезвычайно важна изоляция. Обычно она деляется из полиуретана и плавится уже при 120С. Повышение же напряжения приводит к росту тепловыделения в самой катушке. Изоляция прогорает и происходит короткое замыкание в катушке. Как и в первом сценарии, внимательно относитесь к источники питания и самой цепи управления. После короткого замыкания не остаётся следов первопричины в виде перенапряжения.

В-четвертых, излишнее тепловыделение может являться следствием ненадлежащего зажатия контактов при подключении силовых контактов. Особенно актуальное, естественно, при использвании винтовых клемм. В этом случае на контактах происходит «искренее» и/или возникают маленькие дуги. Это приводит к росту коммутируемого тока, что рассмотрено выше. Зажатие контактов старая и распространённая беда. Не забывайте протянуть, а лучше используйте пружинные клеммы.

Благодарим компания Omron за помощь в написании данной статьи

Реле промежуточное МРП-4 ACDC230В УХЛ4

НАЗНАЧЕНИЕ

Промежуточное реле МРП-4 (далее устройство) предназначено для дистанционного включения нагрузки, гальванической развязки силовых цепей и цепей управления, увеличения количества переключаемых групп контактов. .

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на устройство происходит включение исполнительного реле При этом замыкаются контакты 11-14, 21-24 и нормально разомкнутые 31-34 и 41-44, а 11-12 и 21-22 размыкаются, и на лицевой стороне устройства загорается желтый индикатор работы исполнительного реле.

ОСНОВНЫЕ ОСОБЕННОСТИ

Индикатор состояния встроенного реле;
Встроенная защита от индуктивных выбросов при отключении устройства;
2 переключающие группы контактов 8А/AC250В.
2 нормально разомкнутые группы контактов 8А/AC250В.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм².

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с²;
Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317. 4.5-99;
Конденсация влаги на поверхности изделия не допускается;
Высота над уровнем моря не более 2000 м.

СХЕМА ПОДКЛЮЧЕНИЯ

Напряжение питания подается на клеммы А1-А2.

ГАБАРИТНЫЕ РАЗМЕРЫ

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Диапазон напряжения питания AC (переменное)

±10%

Диапазон напряжения питания DC (постоянное)

±10%

Напряжение питания

Переменное/Постоянное

Напряжение питания AC (переменное)

230 В
В

Напряжение питания DC (постоянное)

230

Частота напряжения питания (АС)

50
Гц

Номинальная мощность нагрузки (AC230В)

2,0 кВт

Номинальный ток нагрузки

8А

Тип контактной группы

2 СO + 2 NO

Диапазон рабочих температур

-25…+55°С

Относительная влажность воздуха

до 85% (при 25°С)

Сечение подключаемых проводников

2,5
кв. мм.

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96

IP20/IP20

Вес

0.085
кг

Габаритные размеры (ШхВхГ)

18х93х62

Бренд

Меандр

Гарантия производителя

2 года

Страна происхождения

Россия

Найти похожие

Инструкция (Паспорт_МРП_V48.pdf, 1,561 Kb) [Скачать]

011269 Промежуточный модуль реле дверного замка — CyberData Corporation

Описание
Характеристики
Технические характеристики
Установка
Загрузка

При подключении CyberData SIP или InformaCast ^® Enabled Intercom к электронному дверному замку, сильноточная сторона дверной защелки требует отдельного подключения реле и защитного диода. Модуль промежуточного реле дверного замка CyberData избавляет клиента от необходимости приобретать отдельное реле и упрощает подключение электронного дверного замка.

Прямое подключение к продуктам CyberData Intercom
4-проводной интерфейс
Реле 12 А
НО/НЗ контакты
Оптоизолированный сенсорный вход
Питание осуществляется от напряжения реле
Настенный монтаж
Компенсатор натяжения кабеля
Светодиод состояния блокировки

Потребляемая мощность	от 5 до 60 В постоянного тока / от 9 до 250 В переменного тока
Рабочая температура	от -10°C до 50°C (от 14°F до 122°F)
Реле напряжения/тока	12 А при 250 В переменного тока, 12 А при 24 В постоянного тока
Максимальное расстояние от внутренней связи	50 футов
Размеры	6 000 дюймов (152 мм) Д x 3,570 дюймов [90,678 мм] Ш x 1,575 дюймов [39,878 мм] В
Гарантия	24 месяца
Вес в упаковке	2,0 фунта. [0,91 кг]
Номер детали	011269

Схема подключения

Типовая установка

Документация

Описание

Функции

Прямое подключение к продуктам CyberData Intercom
4-проводной интерфейс
Реле 12 А
НО/НЗ контакты
Оптоизолированный сенсорный вход
Питание осуществляется от напряжения реле
Настенный монтаж
Компенсатор натяжения кабеля
Светодиод состояния блокировки

Спецификации

Потребляемая мощность	от 5 до 60 В постоянного тока / от 9 до 250 В переменного тока
Рабочая температура	от -10°C до 50°C (от 14°F до 122°F)
Реле напряжения/тока	12 А при 250 В переменного тока, 12 А при 24 В постоянного тока
Максимальное расстояние от внутренней связи	50 футов
Размеры	6 000 дюймов (152 мм) Д x 3,570 дюймов [90,678 мм] Ш x 1,575 дюймов [39,878 мм] В
Гарантия	24 месяца
Вес в упаковке	2,0 фунта. [0,91 кг]
Номер детали	011269

Установка

Схема подключения

Типовая установка

Загрузки

Документация

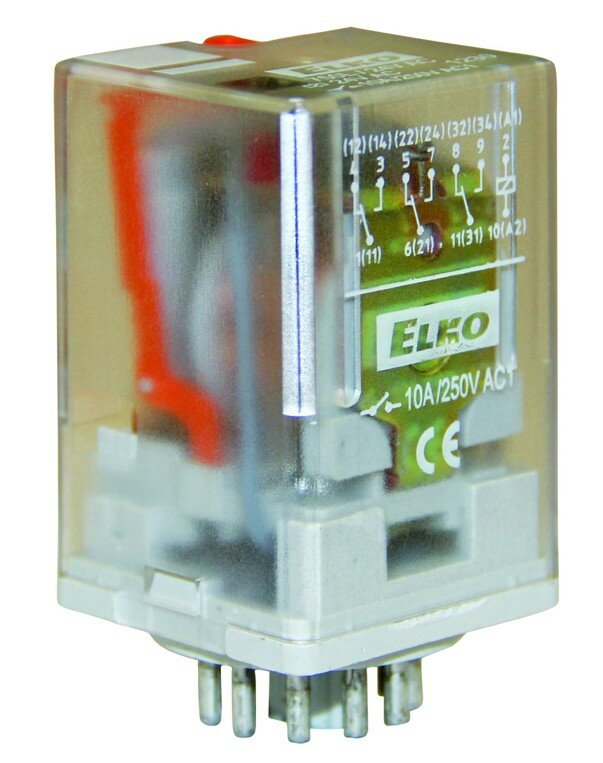

назначение, где применяются и как выбирают

Под термином «реле промежуточные» чаще всего подразумевают электромагнитные реле, которые используются в качестве так называемых вспомогательных реле, играющих не основную, но весьма важную роль в цепях управления различных технологических установок, машин, комплексов.

Сегодня под словом «реле» понимают не только электромагнитные реле, какими они были изначально, реле теперь может быть как электронным, так и электромагнитным. Так или иначе, реле – это ключ, предназначенный для размыкания или замыкания электрической цепи с той или иной целью, когда те или иные параметры цепи принимают заданные значения, или когда часть технического устройства находится в заданном состоянии, например, как результатом внешних воздействий на него.

В настоящее время на рынке представлен достаточно широкий ассортимент промежуточных реле. Подобрать промежуточное реле можно как по ценовой категории, так и по свойству решаемых задач. Наиболее распространены производства фирм Finder, Phoenix, ABB, Schneider Electric. Из отечественных укажем реле типа РПЛ, РПУ-2М, РП, РЭП, например.

В упрощенном виде промежуточное реле представляет собой электромагнитную катушку с сердечником, которая может быть подключена как к постоянному, так и к переменному току (это основные виды промежуточных реле), при появлении на ней напряжения электромагнитная сила притягивается якорь, который, в свою очередь, замыкает подвижные контакты (обычно закрепленные на нем) с закрепленными на корпусе неподвижными. Таким образом, блокировка или разблокировка контактных групп. А уже эти контакты играют роль в цепях управления, то есть включают цепи сигнализации или защиты, размыкают (замыкают) цепь питания катушки магнитного пускателя двигателя (см. — схемы подключения магнитных пускателей) Их может быть предостаточно вариантов.

Реле промежуточное РПУ-2М

Одно промежуточное реле может иметь несколько групп замыкающих контактов и несколько групп замыкающих контактов. Необходимость определенных технических характеристик данного реле вытекает из задач, стоящих перед проектировщиком.

Основной функцией промежуточных реле является умножение контактов в цепях управления. Например, в схеме управления двигателем водяного насоса это реле имеет следующие функции — после нажатия кнопки «Пуск» одна пара замыкающих контактов замкнет цепь сигнализации, показывая насос оператору, другая пара замкнет питание цепи катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель насоса. В этом случае пара размыкающих контактов разомкнет цепь реверсивной работы электродвигателя, что предотвратит замыкание силовой цепи.

Кроме того, промежуточные реле могут использоваться в электрических цепях для усиления управляющих сигналов. Так, например, в схеме установки электрообогрева на вход промежуточного реле поступает сигнал от устройства терморегулирования, и уже своими контактами реле переключает катушку магнитного пускателя, управляющего подачей напряжения к нагревательным элементам печи.

Слабый сигнал терморегулятора не смог включить катушку стартера. Для работы схемы сигнал усиливается через промежуточное реле, т.е. реле срабатывает от относительно слабого тока, но включает электрические цепи, по которым протекает значительно больший ток.

По сути само реле представляет собой миниатюрный электромагнитный пускатель, но полностью заменить его не может ввиду малых коммутируемых токов. Проще говоря, долговременно допустимый ток контактных групп обычно не превышает 10А. Что более чем достаточно для цепей управления. Четкость работы реле обеспечивает разрывная пружина.

Промежуточные реле в шкафу управления

Выбор промежуточного реле основывается на его технических характеристиках.
