Электропроводка в деревянном доме

Главная

Обзоры и советы

Статьи

Электропроводка в деревянном доме

Электропроводка в деревянном доме имеет свои характерные особенности. Это обусловлено, в первую очередь тем, что дом, изготовленный из дерева, характеризуется повышенным уровнем пожароопасности. В данной статье рассмотрим основные требования, которых следует придерживаться при необходимости монтажа электропроводки в деревянном доме.

Электропроводка в деревянном доме проводится, как правило, медным кабелем (проводом). Ввод в дом должен проводиться кабелем сечением не менее 16 кв. мм. При этом кабель должен заводиться в дом через металлическую втулку (трубу).

Проводка в деревянном доме может быть проложена, как открытым способом, так и скрытым.

Прокладка проводки в металлических трубах

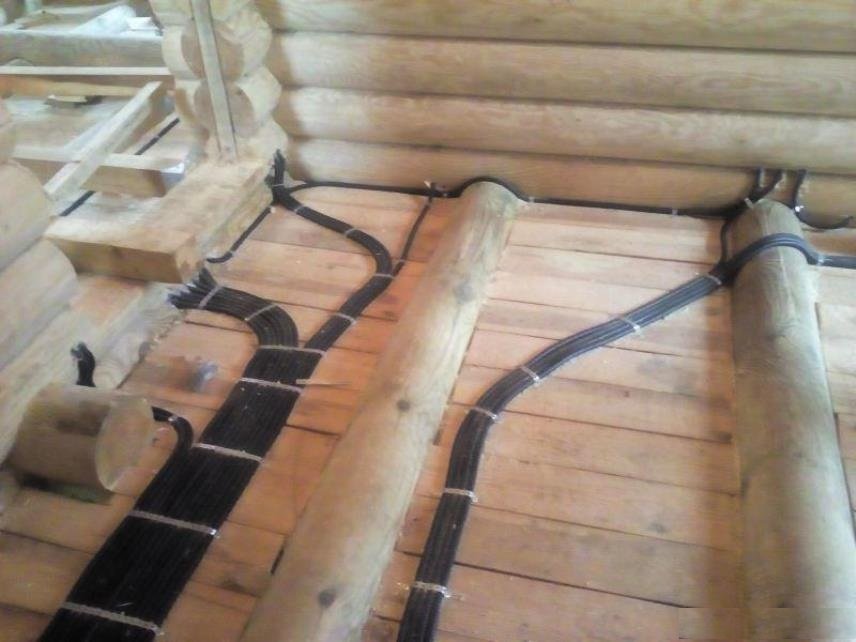

При скрытом способе прокладки линий электропроводки в деревянном доме кабель (провод) должен прокладывать в металлических трубах. Это необходимо, прежде всего, для предотвращения механических повреждений кабеля, что может впоследствии привести к пожару. В соответствии с ПУЭ запрещено прокладывать линии скрытой проводки в металлорукавах или гофрированной трубе.
Проводка выполненная в металлических трубах
Все трубы, проложенные в деревянных стенах, должны быть соединены между собой электрически и присоединены к защитному заземлению. Все отверстия в трубах должны быть закрыты. Это необходимо для того, чтобы избежать распространения горения при возгорании кабеля внутри трубы.
Электропроводка открытого типа может быть выполнена несколькими способами. Если кабель имеет оболочку, не распространяющую горение, например, кабель типа NYM или ВВГнг, то его можно прокладывать непосредственно на стене или потолке открытым способом. В противном случае кабель должен прокладываться в коробах или трубах, в том числе гофрированных.
В местах перехода кабеля через стену должна быть вставлена металлическая труба. Это необходимо для предотвращения повреждения провода при возможном проседании стены.
Можно также проложить проводку на изоляторах. Для этого на стене монтируют изоляторы, а затем на них кабель (провод). При этом расстояние между кабелем и стеной должно быть не менее одного сантиметра.

Прокладка электропроводки в коробах

Преимущество отдается прокладки электропроводки в коробах. Современный ассортимент коробов предлагает продукцию, выполненную под дерево, которая идеально вписывается в дизайн комнат деревянного дома. При этом сохраняется существенное преимущество электропроводки открытого типа – легкость проведения ревизии или ремонта.
Прокладка электропроводки в коробах

Прокладка электропроводки в плинтусах

Существует еще один способ прокладки электропроводки – в плинтусах. Для этой цели используют плинтус, в котором предусмотрен специальный кабельный канал. Данный способ не актуален в тех случаях, когда необходимо проложить достаточно большой пучок кабелей, например, от главного распределительного щитка квартиры.
Плинтус для прокладки электропроводки
Что касается аппаратов защиты линий электропроводки деревянного дома, то помимо автоматических выключателей, следует устанавливать устройства защитного отключения или же комбинированные аппараты – дифференциальные автоматы. Деревянный дом, как и упоминалось ранее, пожароопасное сооружение, поэтому применение такого защитного аппарата, как УЗО необходимо в любом случае.

Прокладка кабеля по деревянным конструкциям. Как проложить кабель в деревянном доме.

Содержание

1. Прокладка кабеля по деревянным конструкциям. Как проложить кабель в деревянном доме.
2. Прокладка силового кабеля. Правильный монтаж силового кабеля
   • Как правильно подобрать силовой провод
3. Монтаж уличных светильников. Монтаж уличного освещения – схема автоматики в три этапа
   • Подготовка к работе
   • Материалы
   • Все этапы монтажа уличного освещения.
   • Прокладка подземных коммуникаций
4. Кабель для прокладки в земле. Электрический кабель для прокладки в земле
   • Советы про прокладке силового электрического кабеля в земле
5. Прокладка сетевого кабеля по квартире
6. Видео электрика в деревянном доме по ПУЭ

Прокладка кабеля по деревянным конструкциям. Как проложить кабель в деревянном доме.

Рассмотрим все эти способы прокладки проводов в деревянном доме. Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (перегрева кабеля и т.п.), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т. е. розетки, выключатели и т.д.

Современные силовые кабели, с аббревиатурой ВВГнг и пр., не поддерживают горение.

Постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен, допустима ли открытая проводка в деревянном доме. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Если электропроводка смонтированна в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Semik ( Пользователь FORUMHOUSE):

Могу сослаться на свой опыт работы пожарным и опыт электрика в аварийке. Стальные трубы больше нужны для механической защиты проводки от «дурака», зубов крыс, которые могут прогрызть даже металлорукав и повредить кабель. Я не раз видел, как стальная труба, с замкнувшей внутри проводкой, раскалялась докрасна. Случись такое в деревянной стене, и пожар неминуем.

По словам пользователя, первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув  кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. Правила прокладки кабеля в деревянном доме – вещь довольно туманная, пока мы решили лишь часть сложной задачи, о которой будет рассказано ниже.

Прокладка силового кабеля. Правильный монтаж силового кабеля

Электропитание любого помещения или обособленной электроустановки начинается с вводного, или силового провода. Строгого определения в Правилах устройства электроустановок нет, в документе регламентируется лишь испытание и монтаж силового кабеля. В принципе, к этому типу электропроводки можно отнести любой проводник, который соединяет питающую подстанцию с вводным устройством.

К этой же категории относятся провода, идущие от вводного устройства к распределительным щиткам или шкафам. То есть, кабель в подъезде до входного автомата вашей квартиры, и провод, соединяющий автомат с вашим прибором учета (счетчиком электроэнергии), относится к силовому. Если счетчик установлен за пределами распределительного щитка, он также соединяется с автоматами с помощью силового кабеля.

Как правильно подобрать силовой провод

Воздушные сети, которые подают электропитания с помощью электрических опор, нас не интересуют. Максимум, с чем вам придется столкнуться — это питающий провод от ближайшего столба к вашему частному дому.

• Выбор проводов и кабелей силовых сетей начинается с материала токоведущей жилы. Правила устройства электроустановок однозначно требуют: все внутридомовые сети должны быть изготовлены из медного проводника.
  Разумеется, никто не заставит жильцов в срочном порядке менять алюминиевую проводку, проложенную в домах старой постройки. Это произойдет при ближайшем капитальном ремонте.А вот при самостоятельной организации энергоснабжения, требования ПУЭ лучше выполнить. Как минимум, могут возникнуть сложности при получении технических условий от энергокомпании. Причем это не просто придирки, с целью получить от вас магарыч. Инженер, поставивший подпись на приемном документе, несет ответственность за безопасность объекта, в том числе и уголовную.Да и собственное спокойствие чего-то стоит. Поэтому не следует экономить «на спичках», кабельная продукция приобретается не каждый день, торг здесь не уместен.
• Следующий критерий (может быть не самый важный) — многожильный или одножильный провод. У каждого варианта есть преимущества и недостатки. Жгут из тонких проволочек более гибкий, его удобно монтировать в тесных распределительных шкафах. Но толщина такого проводника (при одинаковой пропускной способности) будет больше. К тому же, распушенные концы нельзя без подготовки подключать к зажимам, вне зависимости от конструкции. Придется приобретать дополнительную фурнитуру: гильзы, клеммы. Или лудить концы мощным паяльником.Как правило, многожильные провода применяются в качестве абонентских. То есть для соединения электроустановки с розеткой. Они выдерживают многократные изгибы, что продлевает срок их службы. При стационарном расположении это свойство не востребовано. Единственный случай, когда целесообразно использовать многожильный силовик — это воздушный вводной кабель в дом. Он может раскачиваться на ветру, и моно жила рано или поздно переломится.Одножильный провод нет необходимости оснащать гильзами или клеммами. Концы можно напрямую подключать к клеммным колодкам.Такой кабель лучше держит форму при укладке. Разводить его на автоматы в щитке не удобно, но вы делаете это не так часто. К тому же, если кабель силовой — подключение будет только одно: на вводной автомат или прибор учета.
• Один из важных параметров — сечение или диаметр каждой жилы. Существует таблица сечения провода при различных нагрузках.
• Нет смысла переплачивать за излишний диаметр, выбор силового кабеля основывается на предельной величине нагрузки для вашего объекта. То есть, если вам по техническим условиям выделено 5 кВт, входной автомат установлен на ток срабатывания защиты 25 ампер, достаточно сечения каждой жилы 4 мм².

Монтаж уличных светильников. Монтаж уличного освещения – схема автоматики в три этапа

Хорошо освещенная придомовая территория в ночное время суток

Правильное освещение во дворе вашего дома – это не только красота территории, но и безопасность передвижения по ней. Если все дорожки хорошо видны, то чтобы споткнуться обо что-то нужно постараться.

Сегодня мы с вами поговорим про монтаж уличного освещения, разберем все рабочие этапы и разработку проекта. Тема будет интересной, так что наливаем чаек и внимательно читаем.

Подготовка к работе

Итак, монтаж наружного освещения можно разделить на три основных рабочих этапа:

• Разметка территории , раскапывание траншей и укладка кабеля – это один;
• Установка закладных под светильники и, собственно, их монтаж – это два;
• И сборка всей схемы и подключение ее к автоматике – это три.

Закладная под фонарь уличного освещения

Интересно знать! Схема может управляться как вручную, так и при помощи различных датчиков, например, освещения, движения или звука. Но самым лучшим решением будет совмещение этих способов в одной щитовой.

Материалы

Какие материалы нам понадобятся для всего этого?

Электрический кабель

• Кабель ВВГ-нг Ls трехжильный, сечением 1,5 мм2. Конечно, сечение, в первую очередь, будет зависеть от потребляемого схемой тока и протяженности участка, но так как сегодня используются преимущественно светодиодные лампы, и редко какой объект потребляет больше 16 А, хватает и такого кабеля.
• Данный кабель не самый дорогой, однако его нужно дополнительно помещать в трубы, и если вы уж совсем не укладываетесь в бюджет, то можете приобрести бронированный кабель, к которому дополнительная защита не нужна, и тем самым сэкономить. Однако стоит заметить, что такой кабель будет достаточно сложно разделывать при подключении светильников и в щитовой.

Труба ПНД

• Трубы ПНД – в принципе, назначение этого элемента мы уже упомянули – защитная оболочка для провода. Трубы используются разные – гофрированные, двустенные и гладкие. На фото выше показан не совсем правильный пример – синяя полоса означает, что труба пойдет для питьевой воды. Нам же нужен вариант вообще без полосок.

Модульный контактор

• Контактор модульный с нормально открытыми контактами.

Датчик освещения

• В схему мы также включим датчик освещенности, либо же заменим его фотореле в комбинации с сумеречным реле. Это будет автоматическая часть нашей схемы.

Уличный фонарь в современном стиле

• Уличные светильники, которые вы желаете установить на своем участке. Это могут быть любые понравившиеся приборы. Отличает их от комнатных, прежде всего, степень их защиты от влажности и механических повреждений.

Модульный автомат

• Автоматы модульные.

Переключатель

• Трехпозиционный переключатель.

Теперь давайте посмотрим, как из всего этого собирается схема.

Все этапы монтажа уличного освещения.

Не будем утомлять вас морем текста. Поговорим лишь про самое важное и сопроводим каждое действие по сборке фотографиями. Так, инструкция будет более наглядной и понятной.

Прокладка подземных коммуникаций

Уличного освещения монтаж требует точного плана

Прежде чем браться за копку траншей, вам необходимо составить план вашего участка, желательно в четком масштабе, и разметить места расположения светильников и оптимальное положении трасс до них.

• На плане обязательно отметьте все объекты, которые могут помешать работе. Это избавит вас от ненужных действий и поможет точно подсчитать необходимое количество материала.

Ровная траншея при помощи мини-экскаватора

• Далее от места расположения щитовой РЩ-0,4кв прокапываем траншею глубиной 70 сантиметров вдоль всех точек будущих светильников, как вы это разметили ранее на плане.

На дне траншеи делается песчаная подушка

• На дно траншеи насыпается слой песка. Высота подушки должна составлять 10-15 сантиметров. Если песка не имеется, то вместо него можно использовать рыхлую землю, но этот вариант не самый лучший, так как впоследствии будет возможна значительная усадка грунта.

Укладка ПНД трубы в траншее

• Поверх подушки укладывается труба ПНД. Она должна иметь выход в точке каждого светильника, то есть доводим ее до нужного места, загибаем кверху и отрезаем выше уровня грунта.
• Отрезанную часть тут же опускаем вниз и ведем дальше, к следующей точке. В результате получается классическая схема с параллельным подключением источников света.

Тройной вывод

• В зависимости от схемы подключения и способа расстановки фонарей может понадобиться вывести и три, и четыре трубы на поверхность.

Кабель для прокладки в земле. Электрический кабель для прокладки в земле

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

какой электрический кабель выбрать для прокладки в земле

если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки вббшв  или с алюминиевыми жилами  авббшв , потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. при этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых , нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых , нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих , нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых , нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых , нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых , нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых , нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых , кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых , нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых , поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых , нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

Прокладка сетевого кабеля по квартире

Если Вы делаете ремонт и меняете проводку, то логично было бы заодно заложить сетевой, телефонный и телевизионный кабеля. Спланируйте хотя бы приблизительно, где будет установлен сетевой коммутатор (свич) или роутер, и от этого места протяните сетевые кабеля во все комнаты, где у Вас будут или возможно будут стоять компьютеры.

Закладывать сетевой кабель можно прямо в стену, также как и силовой – долбим штробы, укладываем кабель, примораживаем строительным гипсом (алебастром) и штукатурим. Также интернет-кабель можно проложить внутри или снаружи половых плинтусов. Это в том случае если ремонт Вы уже сделали и начинать его снова ради закладки компьютерного кабеля совсем не хотите. Или же Вам просто не хочется долбить лишний раз стены.

Единственное, что нужно знать, так это то, что сетевые, телефонные и антенные кабели ни в коем случае нельзя прокладывать вместе с силовыми. Они могут пересекать их под прямым углом (это допускается), но лежать рядом в штробе, коробе или полости плинтуса ни в коем случае не должны. Дело в том, что, не смотря на достаточно надежную изоляцию проводов и кабелей , ее повреждение с последующим контактом силовой и слаботочных сетей не исключено. А это уже представляет опасность не только для аппаратуры, но и для Вас.

Когда Вы проложили все сетевые кабеля, необходимо переходить к их оконцовке – подсоединению к сетевым розеткам или разъемам. В месте, где будет стоять свич или роутер кабеля должны выходить наружу (со стены или плинтуса). Рекомендуется оставить небольшой запас по длине. В комнатах, где будут установлены сетевые розетки, ставим установочные коробки (такие же, как и при установке розеток и выключателей выключателей). Здесь уже можно, чтобы сетевая розетка стояла рядом с обычной или выключателем освещения. При желании их даже можно объединять в одну группу – ставится группа установочных коробок, а сами розетки объединяются общей рамкой.

Видео электрика в деревянном доме по ПУЭ

Лучший способ провести провода вдоль потолочных балок (или сквозь них)

«Просто проложите кабель вдоль балок». Я слышал это много раз. Каждый, от домашних мастеров до профессиональных электриков, ищет самые быстрые и простые способы безопасного завершения работы, поэтому, когда дело доходит до прокладки проводов в потолке, балки часто являются самым быстрым и естественным местом для этого. Но хорошая ли это идея, и если да, то как лучше всего провести провода вдоль (или сквозь) потолочных балок?

Лучший способ проложить провода вдоль потолочных балок — это использовать подножку, равномерно распределив провода с помощью электрических скоб. Это для прокладки проводов в направлении балок или перпендикулярно им. Если нет места, вы можете просверлить отверстия в определенных местах, чтобы пропустить провода.

Использование существующей конструкции потолочных балок имеет смысл для прокладки проводов, они уже проходят от одной стены к противоположной стене и равномерно распределены. Но есть несколько деталей, которые необходимо знать, чтобы ваши потолочные провода были в безопасности, аккуратно и исправно работали долгие годы. Давайте закрепим некоторые из них!

Что такое потолочные балки?

Различные электрические кабели под половицами

Потолочные балки — это горизонтальные деревянные балки, которые обеспечивают структуру под фермами крыши для крепления потолка. Часто эти лаги играют дополнительную роль поддержки и фиксации диагональных стропил, придающих форму крыше.

Современные кровельные конструкции часто имеют заводские фермы, в которых нижний брус фермы используется в качестве балки. Потолочные листы часто крепятся непосредственно к ним, но между балкой и потолочным листом также можно использовать более тонкие деревянные планки.

Для удобного просмотра всех названий различных частей потолка перейдите по этой ссылке

Лучший способ крепления проводов к балке конструкции, когда полости потолка, балки и рейки еще открыты.

Частично построенный дом новой постройки с открытыми оконными перемычками

Протягивать провод, скреплять скобами и позиционировать проще всего, когда все открыто для просмотра и доступно. К сожалению, наступит время, когда вам нужно будет провести электропроводку для освещения и других электроприборов уже постфактум.

На сегодняшний день лучший способ прикрепить один или несколько проводов к балке – это использовать подножку, если позволяет пространство на чердаке или в потолке . Подножка представляет собой отрезок бруса, к которому прикрепляются провода и который укладывается поверх балок.

Это справедливо для прокладки проводов в том же направлении, что и балки, или прокладки проводов перпендикулярно балкам. Думайте об этом как о легкоатлетической дорожке, аккуратно уложенных рядах проводов, которые идут к финишу вместе, но не мешают гонке других проводов!

Есть две веские причины для использования подножки:

1. Во-первых, подножку нужно будет прикрепить к балкам только в двух или трех местах, а не вбивать гвозди в каждую балку . Подножки можно перемещать или снимать с минимальным повреждением самих балок.
2. Во-вторых, , если позволяет место, провода можно аккуратно прикрепить к подножке за пределами потолочного пространства, а дополнительный провод можно спустить по стенам, аккуратно свернув по бокам , и всю подножку можно вставить в потолок без необходимости работать в небольшом пространстве потолка.

Если на чердаке или в потолочной полости нет места для использования подножки, то, как правило, проще всего провести электрические провода через канал между потолочными балками. В этом случае лучше всего крепить провод непосредственно к балке, а не просто укладывать провод в полость. Используйте достаточное количество скоб и стремитесь к тому, чтобы проволока была натянута, но не растягивалась и не провисала, придавая ей нужное натяжение.

Если над или под балками нет места и вам необходимо проложить провода перпендикулярно балкам, можно пропустить провода через балки, просверлив отверстия и пропустив через них провод.

Когда и как сверлить отверстия в балках

Сверление отверстий в балках должно быть последним вариантом, когда дело доходит до прокладки проводов в потолке. Если есть способ безопасно проложить провода с помощью подножки (или прикрепив ее к балке, если она проходит в том же направлении, что и балка), вам следует сделать это 9.0006 . Если нет другого варианта, то при сверлении отверстий следует помнить о нескольких вещах.

«В центре» — главное, что нужно помнить. При сверлении отверстий в балках всегда сверлите в центре самой балки . Глядя на пролет балки (широкий плоский край, обращенный к вам), либо измерьте, либо сделайте визуальный расчет, чтобы найти центр пролета, разделив его на три части: нижнюю треть, среднюю треть и верхнюю треть. . Просверлите отверстие в средней трети. Просверливание отверстий в любой древесине сделает ее слабее, но если бы она просверливалась в средней трети, это имело бы наименьший негативный эффект.

Рекомендуется делать отверстия как можно меньшего размера:

• Диаметр отверстий, просверленных в балках, не должен превышать 0,25 глубины балки.
• При размещении отверстий старайтесь располагать их не ближе, чем в 3 раза от диаметра отверстий.

Как всегда, делая отверстия или вырезая, «семь раз отмерь и один раз отрежь». Ненужные отверстия делают ненужные слабые места в балке.

Можете ли вы надрезать балку?

Если потолочные листы еще не прикреплены или пространство, в котором вы работаете для сверления отверстий, слишком мало, вы можете задаться вопросом, не проще ли сделать надрезы на краю балки, пропустить кабель в вырезах и закрепите потолочные доски, чтобы удерживать провод на месте.

Это, безусловно, было бы простым и изящным решением. Но по возможности этого следует избегать. Вырезы в балках делают их более слабыми там, где прорезаны выемки, в отличие от скобы или подножки, которые можно удалить без особого повреждения балки .

Кроме того, вырезанные метки никогда не могут быть восстановлены после перемещения провода. (Если необходимо сделать надрезы для проводов, всегда используйте пластину для гвоздей, чтобы закрыть провод, чтобы избежать случайного забивания гвоздей и шурупов в провод!)

Вместо надрезов удалите 12-дюймовую часть потолочных панелей вдоль полосы нужно проложить провода, просверлить отверстия в балках в соответствующих местах, просунуть провода через отверстия и снова накрыть потолочными листами. Это будет и безопаснее, и с меньшей вероятностью случайно повредит провода.

Рекомендации по электромонтажу

Панель выключателя с различными подключенными проводами

Как и всегда в случае с электромонтажными работами, если вы в чем-то не уверены, вызовите электрика. Во многих муниципалитетах строительные нормы и правила не позволяют прокладывать электропроводку даже в собственном доме .

Однако, если вы прокладываете провода, эмпирическое правило заключается в том, чтобы прокладывать провода, не натягивая, не скручивая и не перегибая их. Поддержание чистоты проводки делает одолжение всем, кто будет работать с этими проводами в будущем.

Причина сверления отверстий в балке в центре пролета заключается не только в том, чтобы сохранить целостность самой балки, но и в том, чтобы любые винты или длинные обрезки гвоздей имели меньше шансов проколоть изоляцию провода и вызвать короткая. Любые провода, проходящие через отверстия на расстоянии менее 1¼ дюйма от края, должны быть защищены гвоздевой пластиной.

При использовании электрических скоб для крепления проводов лучше всего поместить штыри с обеих сторон провода и осторожно постучать молотком . Удостоверьтесь, что вы прекратили бить молотком, прежде чем давление скобы сожмет проволоку. В случае использования скоб для крепления коаксиального провода обязательно используйте коаксиальные скобы. Они имеют небольшую пластиковую канавку для размещения провода и не повредят провод при правильном использовании.

Также не перегружайте отверстия проводами. Протягивание слишком большого количества проводов в одно отверстие может привести к ожогам от трения при протягивании проводов, что может привести к повреждению изоляционной оболочки, что может быть опасно. Всегда проверяйте рекомендации NEC по количеству проводов для отверстия данного размера.

Заключение

Прокладка проводов и кабелей в полости потолка часто необходима, но, безусловно, есть способы сделать это лучше и хуже. Помните о безопасности, и вы не ошибетесь.

Если для этого есть место, подножки — лучший способ проложить провода вдоль потолочных балок, убедившись, что они расположены равномерно и аккуратно с помощью электрических скоб. Если нет места, хорошей альтернативой будет сверление отверстий в определенных местах для прокладки проводов. Избегайте делать надрезы и всегда спрашивайте, нужно ли вам сверлить или делать надрезы, прежде чем делать это.

Крепление и поддержка кабелей и каналов, часть вторая | JADE Learning

Защита и поддержка кабелей и кабельных каналов, часть вторая | JADE Learning

Национальный электротехнический кодекс 2014 г.

Автор: Dennis Bordeaux | 21 июня 2016 г.

Приглашенный участник: Джим Иган

В этом сообщении рассматриваются требования к защите и поддержке для кабелей MC, NM, кабелепроводов из ПВХ и EMT. Сводная таблица требований включена.

Требования к креплению и поддержке схожи по назначению, но есть различия. Крепление осуществляется путем установки механических средств крепления к кабелю и прикрепления его к неподвижному элементу конструкции, чтобы кабель не двигался. Это предотвратит ослабление кабеля или кабелепровода и их отрыв от коробки или фитинга. Для поддержки требуются механические средства для предотвращения провисания или провисания кабеля, что может привести к повреждению кабеля и создать опасность. Трос может оставаться незакрепленным, пока поддерживается его опора.

В Главе 3 стандарта NEC «Методы и материалы проводки » раздел .30 предназначен для крепления и поддержки. Например, 330.30, 334.30, 352.30, 358.30 — это разделы, посвященные закреплению и поддержке.



330,30 Крепление и поддержка кабеля с металлическим покрытием: тип MC

Крепление кабеля MC.

Кабель MC должен быть закреплен с интервалами, не превышающими 6 футов. Кабели, содержащие проводники не крупнее 10 AWG, должны быть закреплены в пределах 12 дюймов от каждой коробки, шкафа, фитинга или другого кабельного наконечника.

Кабель MC должен поддерживаться через каждые 6 футов. Кабель MC считается закрепленным, если он проходит через металлические или деревянные элементы каркаса.

Кабели MC могут быть неподдерживаемыми, если (1) они проложены через скрытые пространства в готовых зданиях, (2) когда их длина не превышает 6 футов от последней точки крепления кабеля до точки подключения к светильнику или другому оборудованию, и (3) когда не более 3 футов от последней точки опоры, где гибкость необходима для оборудования, которое требует перемещения после установки.



334.30 Крепление и поддержка кабеля с неметаллической оболочкой: Тип NM, NMC и NMS или примерка.

Безопасность и поддержка.

Если неметаллический трос проложен горизонтально через отверстия или выемки в элементах каркаса, он считается поддерживаемым и не требует закрепления. Кроме того, если неметаллический кабель проложен внутри стен, он не требует поддержки или крепления. В жилых единицах с доступным потолком опора для кабеля может находиться на расстоянии 4 ½ фута от последней точки опоры до подключения к светильнику или другому электрооборудованию.



352.30 Крепление и поддержка жесткого поливинилхлоридного кабелепровода: тип ПВХ

Расширительные фитинги для кабелепровода из ПВХ.

Кабелепровод из ПВХ должен быть закреплен в пределах 3 футов от каждой выходной коробки, распределительной коробки, коробки устройства, корпуса кабелепровода или другого конца кабелепровода. ПВХ должен поддерживаться через каждые 3 фута для торговых размеров от ½ дюйма до 1 дюйма. Расстояние между опорами увеличивается по мере увеличения размера канала. Например, 2-дюймовый кабелепровод из ПВХ можно поддерживать через каждые 5 футов; 6-дюймовый кабелепровод из ПВХ можно поддерживать через каждые 8 ​​футов. См. Таблицу 352.30.

Труба из ПВХ подвержена тепловому расширению или сжатию. Когда температура наружного воздуха становится выше, труба из ПВХ расширяется, нажимая на фитинги, коробки и хомуты. При понижении температуры кабелепровод из ПВХ сожмется, в результате чего кабелепровод отделится или оторвется от фитингов, коробок и хомутов. Например, если отрезок ПВХ длиной 100 футов был проложен, когда на улице было 30°F, а летом наружная температура достигала 90°F, то это изменение на 60°F, и труба расширилась бы на 2,43 дюйма. См. таблицу 352.44.

Компенсационные фитинги необходимы для трубопровода из ПВХ, чтобы позволить кабелепроводу перемещаться вперед и назад внутри компенсационного фитинга. Без установленных компенсационных фитингов проводники внутри кабелепровода могут быть повреждены. Поскольку изменение температуры всего на 20°F может привести к расширению или сужению кабелепровода более чем на 1 дюйм, для защиты проводников внутри кабелепровода необходимы компенсационные фитинги.



358,30 Крепление и поддержка электрических металлических трубок: тип EMT

Поддержка ЕМТ.

ЕМТ должен быть закреплен как минимум через каждые 10 футов и в пределах 3 футов от каждой распределительной коробки, распределительной коробки, коробки устройства, шкафа, корпуса кабелепровода или другого конца.

Исключение позволяет крепить ЕМТ на расстоянии до 5 футов друг от друга, если конструктивные элементы, такие как балки или стропила, не позволяют крепить через каждые 3 фута. Второе исключение позволяет фиксировать ЕМТ в скрытых местах без поддержки на непрерывных участках без соединения.

Горизонтальные прогоны ЕМТ считаются поддерживаемыми, если они установлены через отверстия в элементах каркаса, расстояние между которыми не превышает 10 футов.





Материал проводки	Безопасность и поддержка
330,30 Кабель в металлической оболочке: Тип MC	Должен быть закреплен в пределах 12 дюймов от коробки, шкафа или арматуры и впоследствии поддерживаться через каждые 6 футов.
334,30 Кабель в неметаллической оболочке: Типы NM, NMC и NMS	Должен быть закреплен и закреплен в пределах 12 дюймов от коробки и через каждые 4 ½ фута после нее. Считается, что кабель поддерживается в горизонтальной установке через элементы каркаса.
352.30 Жесткий поливинилхлоридный кабелепровод: Тип ПВХ	Должен быть надежно закреплен в пределах 3 футов от коробки, корпуса кабелепровода или другой точки подключения. Опора должна соответствовать таблице 352.30 в зависимости от размера трубопровода.
358,30 Электрическая металлическая трубка: Тип EMT	Должен быть закреплен и закреплен в пределах 3 футов от коробки, корпуса кабелепровода или другой точки заделки и в пределах каждых 10 футов после этого. Top
