Прокладка электропроводки в деревянном доме: Проводка в деревянном доме: как избежать пожара

Содержание

прокладка кабеля с пошаговой инструкцией

Многие владельцы деревянных строений смогли убедиться, что они обладают массой преимуществ перед кирпичными и иными сооружениями. Несмотря на это у деревянных зданий имеется и ряд минусов, среди которых особенно следует подчеркнуть быстрое возгорание.

Зачастую такие вот пожары случаются не из-за банальных причин в виде неаккуратного обращения с каминами, печами и иными отопительными приборами, а из-за неправильного расположения электропроводки и ее заранее неверного варианта установки.

Электропроводка: как ее не следует прокладывать

Правила устройства электроустановок или ПУЭ, является библией каждого электрика и именно в них указано как именно необходимо монтировать электропроводку. Если следовать этим правилам, эксплуатация дома станет максимально безопасной, а сам монтаж надежным и долговечным.

Согласно ПУЭ прокладка кабеля по деревянным конструкциям жилого дома и особенно облицовка легко воспламеняемыми материалами категорически запрещена. Будет большой ошибкой, если довериться качественной обмотке проводки, поскольку конструкция любого кабеля предусматривает огромное множество различных процессов, которые в принципе предугадать невозможно.

К ним можно отнести:

  • Деформация проводки на микроуровне.
  • Температурные перепады.
  • Повышение и понижение влажности воздуха.
  • Вероятность накопления пыли.

Иногда когда электропроводка в деревянном доме протянута параллельно друг к другу, в особенности при отсутствии защиты от основания и когда в электросети напряжение повышается, может возникнуть пожар.

Опять же, как гласят правило, а именно пункт 7.1.38 ПУЭ, монтаж скрытой электропроводки в деревянном доме не может быть осуществлен поверх деревянных конструкций. Также запрещается помещать кабеля в пластмассовые короба и гофры.

Почему нельзя устанавливать пластмассовые комплектующие? Потому что из-за них могут возникнуть опасные ситуации, образующиеся по причине вредительства грызунами и накапливания древесной пыли, которая чрезвычайно горючая.

Важно заметить, что если загорается скрытая проводка, пусть даже спрятанная в гофру, повышенная температура обязательно передастся на стены, так как любое гофрированное изделие не в состоянии препятствовать высоким температурам.

В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания.

При необходимости полноценного действия необходимо использовать стальные составляющие, которые как раз и рекомендуют эти самые правила.

Как правильно прокладывать проводку

Сегодня каждый электрик, если его спросить, может ответить что способов монтажа электропроводки немало, но если электроустановка будет согласно ПУЭ – их всего лишь несколько. Самое главное на чем необходимо акцентироваться, это противопожарные требования, причем неважно проектирование это или монтаж.

Если рассмотреть монтаж проводки в строении из оцилиндрованных бревен, можно увидеть что она проходит исключительно невоспламеняемых каналах. Если возгорание и случается, то оно тут же гасится в самом коробе.

Главное правило, не нужно стремиться и ставить на первое место исключительный дизайн и визуальную красоту! Если все это не опустить, то подобной красоты можно лишиться и вдобавок пострадать самому.

Лучше всего в деревянном доме при прокладке провода скрывать именно металлических трубах и стальных коробах, которые можно спрятать в многочисленных пустотах. Если же прокладывать кабеля в гофре и монтажных коробках, исключительно негорючих материалов, то необходимо заранее подготовить для монтажа специальные прокладки в виде:

  • Штукатурки.
  • Гипса.
  • Бетона.

Выбор толщины этих прокладок должен подбираться в индивидуальном порядке в зависимости от характеристики того или иного кабеля.

Если соблюдать правила устройства электроустановок, то самым надежным является монтаж в коробах и трубах из стали, либо из меди. Например медные трубы при надобности можно согнуть под необходимым углом самостоятельно и без лишних усилий, а это является весомым преимуществом при разветвленной схеме энергоснабжения.



Если же при прокладке кабеля в деревянном доме по ПУЭ применить стальные трубы, то для их монтажа рекомендуется пригласить квалифицированных рабочих, поскольку работа со сталью значительно сложнее, особенно если замена происходит частями.

Опять же, сноровки требует и разрезание заостренных кромок на коробах и если этого не сделать, проводка может сильно пострадать.

С чего следует начать

Без ПУЭ нельзя сделать в буквальном смысле ни одного шага при любых действиях, которые касаются электропроводки, в том числе и при подборе и разметке линии электропроводки.

При разметке желательно стараться, чтобы возможное число с изгибами и поворотами было как можно меньше, а в местах, где монтаж электропроводки возможен, но осложнен сложными архитектурными решениям, строго обязательно использовать распаечные коробки.

Правила ПУЭ категорически запрещают устанавливать распаечные коробки в труднодоступных местах. У них должен быть абсолютно свободный доступ, который может понадобиться в непредвиденных ситуациях.

Для того чтобы не повредить конструкцию дома, стальные либо медные трубы расположить следует с необходимым расчетом. В зависимости от электропроводки, осуществляется выбор необходимая толщина трубок и их сечение, поскольку сам кабель по правилам может занимать до 40% внутреннего пространства и при необходимости легко протягиваться в полости трубы.

Если же принято прокладывать не один провод, а 2 или 3 то трубу следует подобрать большего диаметра, поскольку правила остаются прежними – до 40%.

Также следует произвести расчет сопротивления изоляции и делается это до того момента как начнется монтаж проводки. Необходимо это для того:

  • Чтобы можно было определить, соответствует ли провод на требования.
  • Выяснить возможные повреждения изоляции во время транспортировки и хранения.
  • Для соблюдения все тех же правил, касаемо подготовительного этапа.

Как выбрать электропроводку

Когда подошел к завершению этап, включающий в себя разметку узлов и разработку схем, необходимо выбрать сам провод, который и придется использовать для укладки. Деревянным конструкциям следует выбирать провода таких маркировок:

  • ВВГнг-ПLS.
  • ВВГнг (А).
  • ВВГнгLS.
  • ВВГнг-П (А).
  • NYM.

Провода ВВГнг (А) или ВВГнг-П (А) имеют цельножильную медную конструкцию и двойную изоляцию. Внутренний слой выполнен строго из негорючего ПВХ и что главное, каждая жила защищена отдельно и имеет собственную расцветку, что значительно облегчает монтаж любых типов розеток, приборов освещения, выключателей и т.д. Второй вид изоляции выполнен в виде композитного пластика и обтягивает провод снаружи. Применять его можно в самых разнообразных местах с температурным режимом от -50 до +50 градусов Цельсия.

Что касается кабелей с маркировкой ВВГнг LS, ВВГнг-П LS, то они в принципе ничем не отличаются по своим параметрам. Единственная отличительная особенность в том, что при нагреве у них отсутствуют выделения вредных веществ.

И наконец, электропровод марки NYM. У этого кабеля имеются 3 слоя изоляции, и изготавливается он по ГОСТ 22483. Изоляция этого кабеля заключается:

  • Каждая жила защищена собственным слоем.
  • Все жилы в пучке повторно изолируются.
  • После этого изоляция происходит в виде заключения всей конструкции в ПВХ-оболочку.

Как выбрать места для выключателей и розеток

Когда определены места, где намечено монтировать розетки с выключателями, для начала следует специальными насадками и дрелью высверлить гнезда. В эти гнезда необходимо установить металлические коробки, монтируются которые на тех же правилах что и любые другие распаечные аналоги.

Крайне важно при монтаже обеспечить заземление. Если при протягивании провода непрерывность цепи достигнута, то заземление можно установить через распределительный щиток.

Само устройство закрепления металлических коробок к трубам основано на сварке и пайке. Существуют конечно и иные возможности, но в деревянных строениях этот способ обладает максимальной надежностью:

  • За счет пайки и сварки контакты достигается максимальная прочность.
  • Защита от воздействий внешней среды в виде коррозии.
  • Такие скрепления в состоянии выдержать механические нагрузки извне.

В зависимости от того какие трубы используются, принимается решение о подключении к коробке. Например при работе с медными трубами, все края в коробе развальцовываются, а со стальными аналогами подключение происходит с помощью гаек. Для этого предварительно на окончании труб нужно нарезать резьбу.

Все гайки нужно обязательно обработать, поскольку от этого зависит как качество монтажа, так и их дальнейшая эксплуатация. При выборе коробок для установки выключателей с розетками, как распределительных так и технологических, необходимо удостовериться на соответствие требований класса IP -54. Только при этом условии можно гарантированно получить максимальную уверенность, что коробку при эксплуатации не проникнет ни влага, ни пыль.

Последний этап: испытание проводки

Когда все монтажные работы завершены, коробки и трубы установлены, следует проверить устройство заземления. Необходимо это для того чтобы определить насколько надежно зафиксированы все элементы общей цепи.

Если проверка показала что все требования ПУЭ соблюдены в абсолютной точности, можно заняться протяжкой электропровода.

Крайне важно при протяжке электропроводки и фиксации в коробках оставлять допуск, поскольку иногда система подключений может измениться, и если запаса длины нет, то придется отрезок схемы электрифицировать заново.

Если материал возведенного здания дерево, то по правилам ПУЭ разрешается применять кабеля только с 3 или 5 жилами. Также в обязательном порядке применяется заземление. Если же сеть электропроводки заземлением не оборудована объект к сдаче считается неподготовленным.

Подведя итоги можно добавить, что как именно будет весь прокладываемый путь электропроводки, конечно же решает заказчик. Конечно же следует учитывать факторы усадки деревянного дома и горючесть материала. Что касается строителей, то по сути им все равно, как им скажут они, так и сделают. Решать должен только заказчик строительства и следовать ПУЭ или дизайну и эстетике, это его право.

Видео: скрытая проводка в деревянном доме

всё про ремонт и обустройство жилья

Правила монтажа электропроводки в деревянном доме

Стены, потолки и полы в деревянном доме подвержены горению, поэтому к монтажу электропроводки предъявляются особые требования. В результате перегрузки или короткого замыкания, электропроводка деревянного дома должна быть надёжно защищена от возгорания.

Давайте рассмотрим основные правила, которые касаются монтажа электропроводки в деревянном доме, согласно ПУЭ и ГОСТам. Статья носит ознакомительный характер, и при прокладке проводки в деревянном доме, лучше всё-таки обращаться за помощью к официальным документам, регламентирующим данный процесс.

Монтаж электропроводки в деревянном доме

Правила прокладки электропроводки и требования, регламентируются ПУЭ-7 (радел 2.1).

При этом важными моментами при прокладке проводов и кабелей в деревянных домах, считаются следующие:

  • В обязательном порядке вся электропроводка в деревянном доме должна быть изолирована от сгораемых поверхностей, несгораемыми материалами. Как правило, для электропроводки в деревянных домах используются качественные провода, например, кабель NYM, ВВГнг-LS и другие;
  • Жилы проводников должны быть медными. Какой кабель лучше, медный или алюминиевый, читайте на сайте elektriksam.ru ;
  • Если вы ещё не определились с типом электропроводки, то лучше отдать предпочтение открытой проводке. Скрытую электропроводку в деревянном доме допускается делать, но только при наличии ее защиты несгораемыми материалами со всех сторон. Это могут быть как специальные кабель каналы, так и алебастр, штукатурка и другие материалы, которые не поддерживают горение;
  • Проводка в деревянном доме должна быть сделана с небольшим запасом мощности в 20-30%. Это обезопасит её от перегрузок и возможного возгорания вследствие этого;
  • Согласно ПУЭ, в деревянном доме обязательно должно быть заземление для линий TN-S и TN-C-S. Отдельные линии электропроводки в доме должны быть защищены вводными автоматами и УЗО (устройство автоматического отключения).

Единственное исключение составляют каркасные дома, для строительства которых применялась древесина.

В таких домах допускается прокладывать скрытую электропроводку, в пустотах с утеплителем, который сделан из несгораемых материалов.

Процесс прокладывания электропроводки

Сам процесс монтажа электропроводки в деревянном доме мало чем отличается от монтажных работ, выполняемых в каком-либо другом строении.

Он состоит из следующих этапов:

  • Составление схемы электропроводки;
  • Прокладки кабеля от линии электропередач в деревянный дом;
  • Разводке и соединении проводов.

Существует несколько способов прокладки кабеля от линии электропередач в дом — воздушный и подземный.

Подземный монтаж кабеля, достаточно трудоёмкий процесс, однако кабель в данном случае будет надёжно защищён от ветра и непогоды. В большинстве случаев, из-за дорогостоящих работ, частники выбирают первый способ прокладки кабеля к дому (по воздуху).

Электропитание – это неотъемлемый элемент любого современного здания. Что касается домов, материалом для строительства которых выступает дерево, то монтаж проводки в этой ситуации имеет свою специфику. Так, чтобы подключить строение к сети, понадобится протянуть кабель от ближайшей подстанции, и при этом ещё потребуется строго следовать технике безопасности.

Краткое содержимое статьи:

Критерии, которым должна отвечать электропроводка в деревянном доме

Сегодня многие владельцы дачных участков предпочитают строить деревянные дома. Это объясняется экологичностью и уникальной эстетичностью древесины. Но не стоит забывать о том, что дерево – пожароопасный материал, который может легко воспламениться. Вследствие этого, к проводке в таких зданиях предъявляется определённое количество требований.

Самое главное из них – безопасность. Кабели должны быть уложены так, чтобы риск того, что они перегреются и воспламенятся, был минимальным. Также необходимо принять меры для предотвращения перемещения открытого огня на примыкающие конструкции.

Все элементы проводки должны выдерживать расчётную нагрузку. Чтобы предотвратить перегрев провода, сечение кабеля нужно подбирать с запасом, величина которого может варьироваться от 20 до 30%.

Необходимо позаботится также об изоляции узла ввода – он не должен вплотную соприкасаться с деревянными конструкциями. Оптимально, если вы поместите электрощит в помещение, стены которого выполнены из негорючих материалов.

Говоря о проводниках, то лучше остановиться на 3-х жильном медном кабеле с изоляцией из какого-либо негорючего материала. Укладывать провод в гофре из поливинилхлорида запрещается.

Номинал токов выключателя должен соответствовать напряжению на участке. Количество выключателей зависит от числа групп в электросети.

Способы проведения электропитания

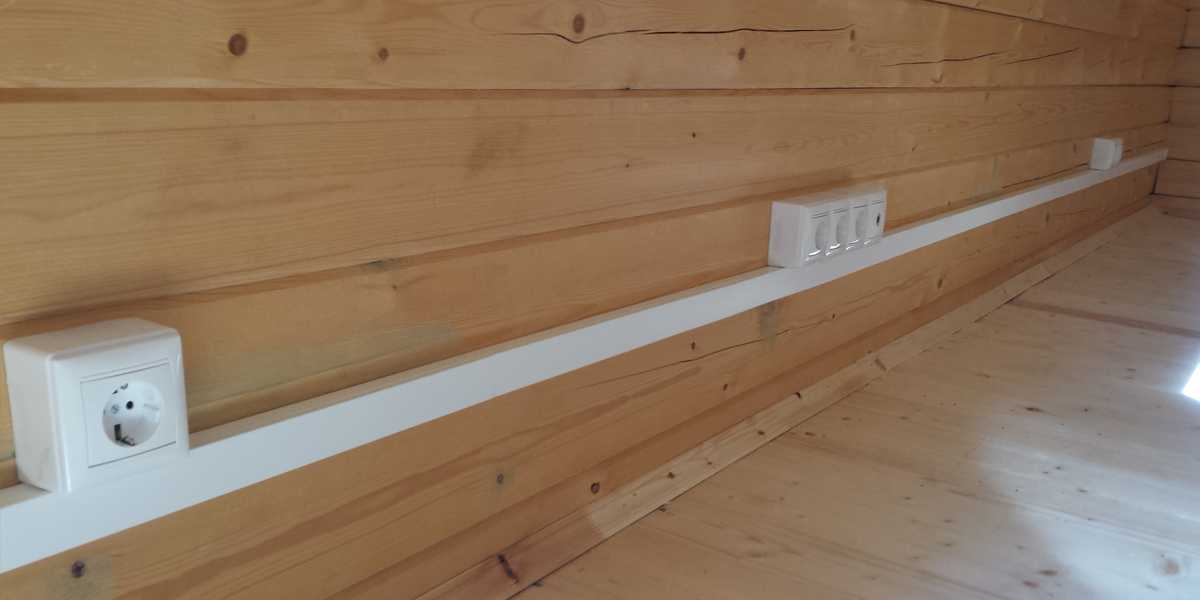

Какую проводку использовать для деревянного дома – открытую или закрытую? Первый способ предполагает внешнее размещение проводов на стенах и потолке. Кабели в этом случае крепят в специальных кабель-каналах, на изоляторах или на скобах.

Второй метод можно использовать, если помещения ещё не были окончательно отделаны. Провода в такой ситуации укладывают в металлическую гофру или трубу. Это довольно дорогостоящий способ, но зато кабели будут надёжно спрятаны.

Выбор типа проводки в деревянном доме зависит от опытности электрика и наличия или отсутствия инструментов для производства конкретных работ.

Составляем схему

Перед тем, как приступить к монтажным работам по установке электрики, необходимо составить общую схему проводки в деревянном доме. За ориентир нужно брать требования соответствующего ГОСТа.

При создании плана расположения проводов, нужно учитывать следующие правила для прокладки проводки:

  • Места, где будут располагаться важнейшие узлы электропроводки, должны быть лёгкодоступными.
  • Выключатели нужно разместить так, чтобы их не скрывали предметы меблировки. Оптимальное расстояние от уровня пола – 1 метр.
  • Определяясь с местоположением розеток, надо учесть тот факт, что желательно, чтобы подключение бытовой техники не требовало использование удлинителей. Считается, что на каждые 6 м² должна приходиться одна электророзетка. Но этому правилу не всегда следуют.
  • Количество скруток и изгибов проводов должно быть минимальным. От скруток лучше и вовсе отказаться. Разводка допустима как нижняя, так и верхняя.
  • Соединение проводов обязано осуществляться посредством распределительных коробок.
