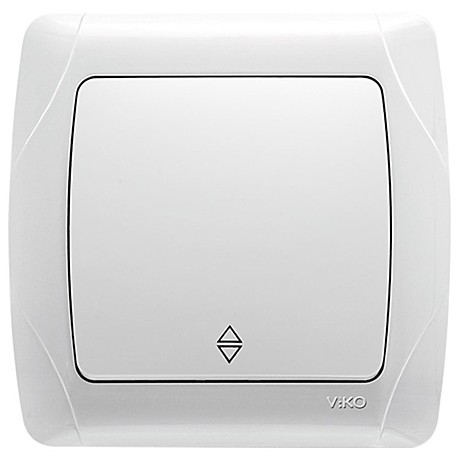

Проходной выключатель своими руками: Как сделать проходной выключатель из обычного и наоборот — как подключить маршевый вместо простого. Делаем проходной выключатель своими руками

Содержание

Проходной выключатель своими руками — Сделай сам – портал самодельщиков

Ю. Лазарев из г. Гомеля в альманахе Сделай сам №6 за 2003 год просит рассказать, как проще всего организовать включение и выключение лампочки с двух сторон. Как я понял, лампочка должна быть включенной на период движения по лестнице (вверх и вниз), но при этом хотелось бы знать, куда ведет эта лестница. Ведь в зависимости от назначения лестницы можно подобрать наиболее простую схему включения освещения. Если, например, лестница является переходом в редко посещаемые подсобные или хозяйственные помещения, причем этим переходом пользуется обычно один человек (зашел – вышел) или одновременно группа людей (зашли – вышли), то можно обойтись двумя обыкновенными выключателями, поставив их с обеих сторон перехода и соединив их последовательно, как показано на рис. 1. Когда оба выключателя включены, лампочка горит, если один из выключателей выключен, лампочка гореть не будет.

Рис. 1. Электрическая схема включения (а) – выключения (б) освещения лестницы, ведущей в подсобное помещение

Если же лестница ведет в жилые или общественные помещения, то такая установка выключателей не пригодна. Следует вместо таких выключателей установить тумблеры типа ТП-1-2 или ТВ-2-1 и им подобные. На схеме (рис. 2, а) видно, что когда тумблеры подключены к разным проводам, соединяющим последовательно контакты тумблеров, электрическая цепь прерывается и лампочка гореть не будет. А если оба тумблера подключены к одному и тому же проводу (на рис. 2, б соединение тумблеров с помощью одного нижнего провода показано сплошной линией, а с помощью верхнего – пунктирными линиями) лампочка будет гореть. При перемещении рычага тумблера в противоположное положение происходит переключение с одного провода на другой. Таким образом электрическая цепь либо соединяется, либо размыкается. Пример подсоединения проводов к тумблерам типа ТВ-2-1 приведен на рис. 3, а, а к тумблерам типа ТП-1-2 – на рис. 3, б.


Рис. 2. Электрическая схема для включения (а) – выключения (б) освещения лестницы с двух сторон

Устанавливать тумблеры целесообразно в углублениях, сделанных в стене, так как тогда не нужно будет делать для них корпусов. Просто придется вырезать из изоляционного материала (эбонит, оргстекло и т. п.) пластину, к которой привинтите тумблер, а саму пластину прикрепите к стене.

Рис. 3. Подключение проводов к тумблерам схемы включения – выключения освещения с двух сторон: а – тумблеры типа ТВ-2-1; б – тумблеры типа ТП-1-2

Естественно, следует тщательно изолировать все токонесущие соединения и детали. Выступающие металлические части тумблеров и крепящие их гайки нужно прикрыть колпачками. Если рычаги переключения тумблеров металлические, их следует изолировать хлорвиниловой трубкой. Лучше всего это сделать так. Подобрать хлорвиниловую трубку с внутренним диаметром 4 мм, длина которой должна быть на 3…5 мм длиннее рычага тумблера, надеть трубку на согнутую вдвое упругую проволоку диаметром примерно 2 мм и, нагрев трубку в кипящей воде, разжать концы проволоки, расширив диаметр трубки до 6…7 мм. Далее, удерживая концы проволоки разжатыми, трубку окунают в холодную воду, после чего она свободно наденется на рычаг. Чтобы трубка плотно обтянула рычаг, ее надо просто облить кипятком.

Обычно подобный метод я применяю, когда требуется, чтобы хлорвиниловая трубка плотно обжимала деталь, на которую она надевается. Кстати, вместо разжимающей проволоки пользуюсь ножницеобразным узким медицинским зажимом.

Вышеуказанные тумблеры без труда можно отыскать в выбрасываемых телевизорах и другой радиоаппаратуре. В случае, если выключателей не окажется, то можно установить с одной стороны лестницы кнопочный выключатель, а с другой – предусмотреть дистанционное управление этим выключателем. Это может быть кнопка электромагнита, но проще приспособить рычаг, который бы нажимал на кнопку выключателя и приводил его в действие. Понятно, от рычага нужно вывести в нужное место шнур, с помощью которого можно было бы управлять рычагом, воздействуя на выключатель, например, возвращая его в исходное положение. Как доработать и установить такой выключатель, зависит от фантазии и вкуса исполнителя. Их многообразие (они различаются не только по форме, но и по габаритам) представляет такую возможность. Например, выключатели от настольных ламп и некоторых видов пылесосов можно установить, как упомянутые выше тумблеры. К другим выключателям возможно потребуется подобрать или изготовить кожух или коробку. Все зависит от того, какой выключатель у вас окажется.

Безусловно, есть и другие варианты включения и выключения лампочки с «двух сторон». Я же рекомендую те, которые практически осуществлял, и мне кажется, что они доступнее в исполнении, чем другие.
