Схема подключения проходного выключателя — пошаговая инструкция!

Содержание

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

  1. Индикаторной отверткой проверьте наличие тока в сети.
  2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
  3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
  4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Проходной выключатель

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя.

К примеру, в помещении имеется длинный коридор, он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Подключение проходных выключателей лучше доверить профессионалам. Если все же решились на самостоятельную установку проходного выключателя — эта статья для вас.

Виды

Проходные выключатели классифицируются так же, как и обычные.

  • По количеству клавиш:
  • одноклавишные;
  • двухклавишные;
  • трёхклавишные;
  • одно- или двухклавишные перекрёстные

(используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

  • По типу управления:
  • клавишные;
  • сенсорные;
  • с ПДУ

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Схема подключения проходного выключателя

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

  • Исключения следующие:
  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Проходной выключатель: схема подключения из трех и более мест

Если возникает необходимость в управлении осветительными приборами с разных мест, тогда следует реализовать схему подключения проходного выключателя на 3 точки. Это актуально для многоэтажных домов, больших залов, длинных коридоров с несколькими выходами. Для этого понадобится помимо двух обычных проходных выключателей перекрестный переключатель. В таком коммутирующем устройстве располагаются не три, а четыре контакта: одна пара входных и два выходных, которые одновременно переключаются. Для этого следует использовать четырехжильный кабель.

Схема подключения трех проходных выключателей

В схеме подключения проходных выключателей с 3х мест на первой и последней точке используются обычные переключатели, между которыми устанавливается перекрестный выключатель.

Схема подключения проходных выключателей с трех мест будет выглядеть следующим образом:

  • на лампу выводится «ноль» и заземление;
  • подключение фазы к входу первого проходного выключателя;
  • при помощи проводов выполняется соединение выходных контактов первого выключателя с входной парой клемм перекрестного переключателя;
  • соединение выходных проводов перекрестного выключателя с парой клемм на выходе из второго проходного выключателя;
  • провод от второго переключателя подается на светильник;
  • второй провод, который идет от светильника, приходит в распределительную коробку на «ноль».

Если управление освещением планируется из большего количества мест, в общую схему вводятся дополнительные перекрестные переключатели, которые присоединяются по вышеизложенному принципу.

К каждому проходному переключателю подводится трехжильный кабель, а к перекрестному – четырехжильный. Все провода, используемые при подключении, должны быть одинакового сечения. Переключатели, которые могут работать при нормальном токе в 6,10 и 16А, должны обладать одним и тем же номинальным значением. Наглядно схему подключения проходных выключателей из 3 мест можно увидеть на специализированных сайтах в интернете.

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

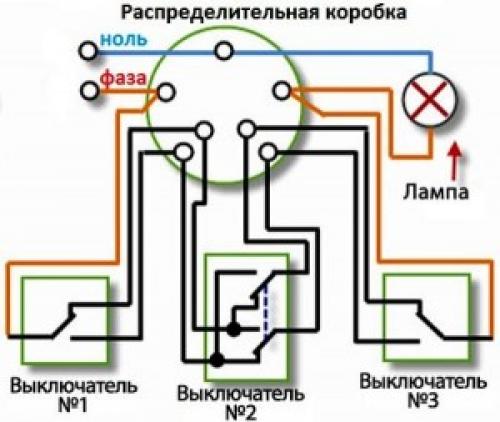

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

  1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
  2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
  3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Конструктивные особенности

Прежде чем рассматривать возможные варианты подключения проходных выключателей, необходимо хорошенько разобраться в его конструктивном исполнении и принципе действия, тогда всё станет понятным и схема включения его в общую электрическую сеть не покажется такой уж сложной.

Внешне такой аппарат ничем не отличается от обыкновенного выключателя. Тем не менее, они выполняют абсолютно разные функции. Обычный аппарат имеет два состояния:

  • «включено», в этом случае происходит замыкание электрической цепи, по которой протекает ток и напряжение поступает на осветительный прибор, в результате чего лампы загораются;
  • «отключено», электрическая цепь при этом разомкнута, ток доходит лишь до места разрыва цепи, напряжение на светильник не поступает, лампочки соответственно не горят.

Даже если вы поставите два обычных выключателя на одну лампочку в разных концах помещения, получится просто цепь последовательного соединения элементов, управлять освещением из 2 мест не получится.

Основное отличие проходного выключателя от обычного заключается в контактной системе.

обычный выключатель имеет 2 контакта

Обыкновенный аппарат имеет два места для подсоединения проводов, то есть по одному контакту на входе и на выходе. А внутри контактной системы расположен подвижный элемент, который при воздействии на него с помощью привода с клавишей, замыкает либо размыкает входной и отходящий контакты.

проходной выключатель имеет 3 контакта

Конструкция проходного выключателя отличается тремя контактами – одним на входе и двумя на выходе. Когда вы будете нажимать клавишу и с её помощью воздействовать на внутренний подвижный элемент (в данном устройстве он перекидного типа), он в любом случае будет замыкать одну либо вторую цепочку, посередине он стоять не может. То есть всегда есть цепь между входом и одним из выходов, внутренний подвижный элемент как бы перекидывается на один выход либо на другой.

Так выглядит и работает контактная система проходного выключателя. Ну а сверху, он, как и обычное устройство, имеет пластиковую защитную рамку и клавишу, с помощью которой происходит переключение. Единственное отличие — на клавише имеются небольшие треугольники, как будто направленные в разные стороны стрелочки, именно по такой маркировке можно отличить проходной коммутационный аппарат от обычного.

Обратите внимание! За счёт того, что проходные выключатели являются, по сути, аппаратами, дублирующими друг друга, их клавиши не имеют чётко определённого положения «включено» и «отключено». Положение клавиши каждый раз может быть разным, в зависимости от того, в каком состоянии на данный момент находятся контакты парного устройства.

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу.

Через них должна пропускаться одна и та же фаза – это обязательное условие. Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель.

Это упрощает монтажные работы. Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения.

Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Где может в доме понадобиться включать свет из трех мест? Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери. Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Схемы подключения проходного выключателя

Создают 2 и более точек управления освещением. Потребуются 2 проходных включателя в начале и конце цепи. Между ними размещают перекидные – сколько понадобится.

Электрическая схема

Выключатели подключают кабелем с количеством жил в зависимости от схемы. Для распределения линий электрической цепи используют монтажные коробки. Для несложных схем соединения можно выполнить в коробке выключателя.

Схема проходного выключателя.

Схема управления с 2 мест

Используют 2 проходных устройства. На одиночную клемму первого подается фаза, которая дальше идет на такую же второго переключателя, оттуда к светильнику. Другие 2 контакта, к каждому из которых подключены отдельные провода, работают на разрыв/замыкание. Они создают 2 цепи питания. Когда отключают одну линию, задействуется другая.

Схема управления освещением из двух мест.

Схема управления из 3 точек

Схема подключения проходного выключателя с 3 мест требует 2 таких устройства. Между ними коммутируют 1 перекрестный переключатель. Последний – тип спаренного устройства с 4 контактами. Нажимая на нем клавишу, подключают 1 пару независимых электрических контактов. Разрывают цепь, изменяя положение любой клавиши одного из 3 выключателей.

Схема управления освещением из трех мест.

Схема для 4 и более точек

Для создания схемы используют проходные устройства в начале и конце электрической цепи. Между ними монтируют реверсивные переключатели. Общее число устройств равно количеству точек включения электричества.

Требуется более подробное объяснение принципа работы перекрестного выключателя. У него 4 контакта: по 2 на входе и выходе. Например, подключив подачу тока к клемме 1, через переключатель снимают его с третьей, со второго контакта – на четвертом. Когда переключают устройство, напряжение на входе остается на тех же клеммах. Выход меняется: с первого контакта он снимается на четвертом, со второго – на третьем.

Схема управления освещением для четырех точек.

Когда все устройства в одинаковом положении, ток идет к потребителю. Достаточно изменить состояние одного, и цепь разомкнется; нажать любой другой – освещение возобновится.

Схема с распредкоробкой

Распределительная коробка – это место, где, согласно схеме, соединяют провода от разных приборов, создавая электрическую цепь.

Использование распредкоробки положительно сказывается на монтаже и дальнейшем обслуживании системы управления освещением:

  • удобнее производить скрутку проводов;
  • легче находить неисправность в процессе эксплуатации;
  • проще подключить другие дополнительные приборы при необходимости.

Схема для 2 выключателей несложная. В коробку заводят провода от сети. Нулевой соединяют с таким же от светильника. Фазный направляют на первый выключатель, подключают к одиночному контакту. С переключателя ток снимается через 2 клеммы. От них 2 фазные жилы идут в коробку и через скрутку на двойные контакты второго выключателя. С него через одиночную клемму провод уходит в монтажную коробку, оттуда – к лампе.

Схема управления с распределительной коробкой.

С увеличением количества выключателей усложняется схема. Возможно, придется использовать больше 1 коробки.

Подключение сенсорного выключателя

Освещением можно управлять через пульт. С него подают сигнал на блок управления. Его используют вместе с сенсорными проходными девайсами.

В схеме различают главный (Master) и вспомогательные (Slave) выключатели.

В Master задействованы клеммы:

  • Lin – фазная;
  • L1, L2 – для нагрузки;
  • COM – информационная.

У Slave задействуют контакты Lin и COM.

Если проводка уже проложена, сенсорные выключатели можно установить вместо клавишных, не изменяя схемы, без вскрытия распредкоробки. Подают фазу на выключатели, между собой соединяют контакты COM. Дополнительно в удобном месте через провода подключают блок управления.

Схема подключения сенсорного выключателя.

Для управления светом через пульт требуется программирование.

Его выполняют в 3 приема:

прикасаются пальцем к сенсору главного переключателя;

услышав звуковой сигнал, убирают палец;

на мгновение касаются сенсора выключателя Slave.

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

  1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
  2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
  3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Особенности монтажа

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце

Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп

Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

  1. Обесточьте помещение, в котором будете производить работы.
  2. При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
  3. Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
  4. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
  5. Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
  6. Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
  7. Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
  8. Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
  9. Закрепите выключатели в подрозетниках, установите рамки и клавиши.
  10. Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

В следующем видео показано как выполнить подключение на практике:

https://youtube.com/watch?v=KKiariXmqfw

И еще один пример — здесь:

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

Проходной выключатель схема подключения на 3 точки: управления

Автор:Игорь Вилков

Электромонтаж

15

Сентябрь

2017

Здравствуйте уважаемые читатели блога. В этой статье давайте рассмотрим тему: проходной выключатель схема подключения на 3 точки.

Раньше можно было управлять освещением с двух точек, но технологии не стоят на месте и на данный момент производятся переключатели позволяющие включать освещение с трех и более точек (мест).

Такой вариант подключения отлично подойдет в частном доме, в несколько этажей, где много лестничных пролетов, коридоров и т д., в помещениях с несколькими входами, в длинных коридорах, где комнаты расходятся в разные стороны и даже в простой спальне можно установить такую систему подключения. Один из выключателей устанавливается возле входной двери в спальную комнату, а два других, с каждой стороны широкой кровати.

Если в управлении включением освещения с двух точек участвуют два проходных выключателя (переключателя), то с трех точек участвует третий переключатель, только он будет не проходным, а перекидным.

Если Вы задумаете у себя в доме или квартире делать управление проходных выключателей с трех точек управления, то прежде чем купить понравившиеся выключатели, поинтересуйтесь у продавца, есть ли у выключателей данной фирмы возможность производить такое переключение.

Теперь давайте подробнее рассмотрим, как работает электрическая схема данного подключения и как собрать такую схему на практике во время электромонтажных работ. Для работоспособности такой схемы понадобятся два проходных переключателя (выключателя) и перекидной переключатель.



В проходном переключателе три контакта, подвижный (центральный) контакт, с которого происходит соединение с одним из двух неподвижных, а в перекидном переключателе четыре контакта и две независимые линии, при нажатии клавиши, происходит переключение в крест, отсюда переключатель получил название перекидной.

Чтобы Вы имели представление, как работает такая конструкция, ниже представлена работающая электрическая схема, в которой видно переключение контактных групп, позволяющих производить включение светильников с трех точек.



Теперь давайте рассмотрим практическую часть подключения. Вам необходимо установить три коробочки диаметром 60 мм, отступив от пола 90 сантиметров (это евростандарт, к которому можно не привязываться, но практика показала удобство данной высоты нахождения выключателей) и на высоте 2-2,3 метра от пола установить распределительную коробку 80 мм.

Если Вы планируете устанавливать подвесной потолок, то старайтесь, чтобы распред/коробка не попала за потолок, может со временем появиться необходимость в нее забраться, для ремонта, подключения чего-то нового или для того чтобы взять с коробки электропитание, ну вообще не положено им там быть.

Не знаю как кому, а мне удобнее сначала порезать штрабы, отверстия под коробки, вмазать их, а потом прокладывать кабеля. Многие режут штрабы, укладывают провода, а потом занимаются коробками, ну да ладно. После установки коробок занимаемся проводами, по электрическим законам следует укладывать кабеля марки ВВГ нг или NYM, скажу честно, многие используют ШВВП или ПВС, хотя это запрещено.

Продолжим, в распределительную коробку следует привести от щитка питания или ближайшей распред/коробки трехжильный кабель, по которому будет подаваться 220 вольт. От распределительной коробки проводим трехжильный кабель к светильнику.

Далее из распред/коробки прокладываем трехжильный кабель к первой коробочке, в которой будет установлен проходной переключатель, так же трехжильный провод тянем к другой коробочке, в которой будет установлен второй проходной переключатель.

А вот теперь внимание, к третьей коробочке, в которой будет установлен перекидной переключатель, прокладываем четырехжильный провод или трехжильный плюс дополнительную жилу, как уже оговаривали, у перекидного переключателя четыре контакта.

После того, как прокинем все провода, их естественно нужно будет разделать, снять общую изоляцию, зачистить каждый провод, правильно скрутить, запаять, обжать, или поставить колодочку, так как просто скрутка опять-таки запрещена.

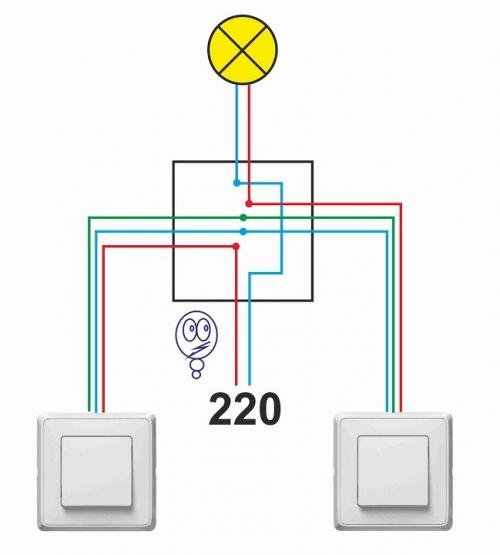

Провода у нас будут коричневого, зеленого и голубого цветов. Приступим к соединению, первым делом соединим голубой провод с питающего кабеля и голубой провод с кабеля, уходящего на светильник, это будет рабочий ноль. Далее скручиваем коричневый провод питающего кабеля, это будет фаза, с коричневым проводом, идущим к первому проходному выключателю.

Затем скручиваем голубой провод, идущий от первого проходного с голубым проводом, идущим к перекрестному выключателю, а зеленый провод, идущий так же от первого проходного с зеленым проводом, идущему к перекрестному. Далее берем коричневый провод, идущий от светильника, и скручиваем с коричневым проводом, идущим ко второму проходному переключателю.

Далее берем голубой провод, идущий ко второму проходному, и скручиваем с голубым проводом, идущему к перекрестному выключателю и зеленый провод который приходит со второго проходного, скручиваем с зеленым проводом, уходящим к перекрестному выключателю. Для удобства, мы пробросили к перекрестному переключателю из распред/коробки два голубых провода и два зеленых.

Я на схеме не показал заземляющие провода, с ними проще, берем заземляющий провод с кабеля питания и скручиваем с проводом, идущему к светильнику, в нашем случае это будут зеленые провода. Все скрутки паяем, изолируем и, уложив в коробку, закрываем крышкой.

На этом этапе электромонтаж закончен, концы проводов, которые находятся в трех коробочках под выключатели, следует заизолировать и временно уложить в эти коробки, для удобства о. После отделочных работ нужно будет достать провода из коробок, разделать, зачистить и подключить к переключателям.

Внимание, установка розеток, светильников, выключателей происходит в тот момент, когда установлен электрический щиток, поэтому перед установкой проходных переключателей убедитесь в отсутствии напряжения.

Давайте подключим переключатели. Сначала подключим первый проходной выключатель, для этого выбираем одну из коробочек с тремя проводами. Коричневый провод подключаем к среднему, подвижному контакту 1, зеленый к неподвижному контакту 2 и голубой к неподвижному контакту 3, устанавливаем выключатель в коробку. Далее выбираем вторую коробочку так же с тремя проводами, разделываем кабель, зачищаем провода и производим подключение.

Коричневый провод подключаем к среднему, подвижному контакту 10, зеленый к неподвижному контакту 8 и голубой провод к неподвижному контакту 9, устанавливаем выключатель. Остается последняя коробка, в которой будет четыре провода. Зеленый провод, идущий от контакта 2 первого проходного выключателя, подключаем к подвижному контакту 4 перекрестного переключателя.

Второй зеленый провод, идущий от контакта 8 второго проходного, подключаем к контакту 6 перекрестного переключателя. Синий провод идущие от контакта 3 проходного переключателя подсоединяем к другому подвижному контакту 5 перекрестного переключателя и оставшийся голубой провод, идущий от контакта 9 второго проходного, подключаем к неподвижному контакту 7 перекидного переключателя и тоже устанавливаем.

Затем устанавливаете светильники, которые будут включаться с помощью данной схемы, подаете питание и проверяете. Вот в принципе и все подключение выключателей, которые управляют светом с трех точек, думаю, справятся все, кого эта схема заинтересует. Удачного вам управления.

С уважением, Игорь Вилков!

Длина свободных проводников в розетках, соединениях и точках переключения

Зарегистрируйтесь

// СНИМОК КОДА

Национальный электротехнический кодекс штата Иллинойс 2020 г. > 3 Методы и материалы проводки > 300 Общие требования к методам и материалам проводки > 300,14 Длина

Перейти к полной главе норм и правил

Связанные разделы норм и правил

300.14 Методы и материалы для прокладки проводов, длина свободных проводников в розетках, соединениях и точках переключения

: Проводники , которые не сращиваются или не заканчиваются на розетке , разветвлении или выключателе , точка , не должны соответствовать 300. 14 …

 > Национального электротехнического кодекса штата Иллинойс 902012. Методы и материалы для прокладки проводов > 300 Общие требования к методам и материалам для прокладки проводов > 300.14 Длина свободных проводников на розетках, соединениях и в точках переключения

300.14 Методы и материалы для прокладки проводов, длина свободных проводников на розетках, соединениях и в точках переключения

: Проводники , которые не сращиваются или не заканчиваются на розетке , разветвлении или переключателе , точка , не должны соответствовать 300.14 …

 > Национального электротехнического кодекса штата Иллино 902020. Методы и материалы для электропроводки > 300 Общие требования к методам и материалам для электромонтажа > 300.14 Длина свободных проводников на выходах, соединениях и в точках переключения

(1) Методы и материалы для электромонтажа, заполнение проводников

через коробку без сращивания или заделки засчитываются один раз. Каждая петля или катушка цельного проводника не менее чем в два раза превышает минимальную длину  …

Национальный электротехнический кодекс штата Иллинойс 2017 г. > 3 Методы и материалы проводки > 314 Розетки, устройства, тяги и распределительные коробки; Кабелепроводы; Фитинги; и корпуса смотровых колодцев > 314.16 Количество проводников в розетках, коробках устройств и распределительных коробках, а также корпусах кабелепроводов > (B) Расчеты заполнения коробок > (1) Заполнение проводников

(1) Методы и материалы проводки, заполнение проводника

через коробку без сращивания или заделки засчитывается один раз. Каждая петля или катушка цельного проводника не менее чем в два раза превышает минимальную длину  …

Национальный электротехнический кодекс штата Иллинойс 2020 > 3 Методы и материалы проводки > 314 Розетки, устройства, вытяжные и распределительные коробки; Кабелепроводы; Фитинги; и корпуса смотровых колодцев > 314. 16 Количество проводников в розетках, коробках устройств и распределительных коробках, а также корпусах кабелепроводов > (B) Расчеты заполнения коробок > (1) Заполнение проводников

(E) Особые помещения, проводники питания

Щит, закрытый переходник переключатель или распределительная коробка с розеткой должны быть установлены в пределах 450 мм (18 дюймов) от точки ввода питания. ..

Национальный электротехнический кодекс штата Иллинойс 2020 > 5 Особые виды деятельности > 551 Транспортные средства для отдыха и парки транспортных средств для отдыха > 551.30 Генераторные установки > (E) Проводники питания

Коммутация уровня 3 и уровня 2

  1. Последнее обновление
  2. Сохранить как PDF

В этой статье обсуждаются различия между коммутаторами уровня 2 и уровня 3 и соответствующие варианты использования каждого из них.

Обзор

Традиционная коммутация работает на уровне 2 модели OSI, где пакеты отправляются на определенный порт коммутатора на основе MAC-адресов назначения. Маршрутизация работает на уровне 3, где пакеты отправляются на определенный IP-адрес следующего перехода на основе IP-адреса назначения. Устройствам в одном и том же сегменте уровня 2 не требуется маршрутизация для доступа к локальным одноранговым узлам. Однако необходим MAC-адрес назначения, который можно разрешить с помощью протокола разрешения адресов (ARP), как показано ниже:



Здесь ПК А хочет отправить трафик на ПК Б по IP-адресу 192.168.1.6. Однако он не знает уникальный MAC-адрес, пока не обнаружит его с помощью ARP, который широковещательно передается по всему сегменту уровня 2:



Затем он отправляет пакет на соответствующий MAC-адрес назначения, который коммутатор затем пересылает. указать правильный порт на основе его таблицы MAC-адресов.



В среде коммутатора уровня 2 существует широковещательный домен. Любой широковещательный трафик на коммутаторе будет пересылаться на все порты, за исключением порта, на который прибыл широковещательный пакет. Широковещательные сообщения содержатся в одном и том же сегменте уровня 2, поскольку они не пересекают границу уровня 3.



Крупные широковещательные домены уровня 2 могут быть подвержены некоторым непреднамеренным проблемам, таким как широковещательные штормы, которые могут вызвать перебои в работе сети. Кроме того, может быть предпочтительнее разделить определенных клиентов на разные широковещательные домены по соображениям безопасности и политики. Именно тогда становится полезным настроить VLAN. Коммутатор уровня 2 может назначать виртуальные локальные сети определенным портам коммутатора, которые, в свою очередь, находятся в разных подсетях уровня 3 и, следовательно, в разных широковещательных доменах. VLAN обеспечивают большую гибкость, позволяя различным сетям уровня 3 совместно использовать одну и ту же инфраструктуру уровня 2. На изображении ниже показан пример среды с несколькими VLAN на коммутаторе уровня 2:



Поскольку виртуальные локальные сети существуют в собственной подсети уровня 3, для передачи трафика между виртуальными локальными сетями необходимо выполнить маршрутизацию. Здесь можно использовать коммутатор уровня 3. Коммутатор уровня 3 — это, по сути, коммутатор, который может выполнять функции маршрутизации в дополнение к коммутации. Клиентскому компьютеру требуется шлюз по умолчанию для подключения уровня 3 к удаленным подсетям. Когда компьютер отправляет трафик в другую подсеть, MAC-адрес назначения в пакете будет адресом шлюза по умолчанию, который затем примет пакет на уровне 2 и перенаправит трафик в соответствующий пункт назначения на основе своей таблицы маршрутизации.



На приведенной ниже диаграмме показан пример коммутационной маршрутизации уровня 3 между сетями VLAN через два интерфейса VLAN. Как и прежде, устройству уровня 3 по-прежнему необходимо разрешить MAC-адрес ПК B с помощью запроса ARP, переданного в сеть VLAN 20.
