Для управления уровнем освещения применяются специальные приборы – диммеры. Но иногда возникают ситуации, когда необходимо управлять яркостью источников света из нескольких точек в помещении.

Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.

Принцип действия

Диммер – это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света, и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для ламп накаливания и галогенных ламп основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов.

Проходной выключатель – это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

При покупке любой техники важно обеспечить хорошее бухгалтерское сопровождение тут.

Схемы подключения

Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.

Последовательное

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.

Параллельное

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

[attention type=green]Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.[/attention]

С обычным выключателем

Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.

Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.

[attention type=yellow]Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности. [/attention]

Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.

Схема подключения проходного выключателя с диммером:

Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

Использующие в работе радиопередатчик;
Использующие инфракрасное излучение.

Береговский радиозавод «М» предлагает очень качественное радиооборудование. Заказывайте по доступным ценам.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

[attention type=yellow]Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки. [/attention]

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

Подключение Fibaro Dimmer 2 к системе освещения с двумя проходными выключателями — Умный дом без ремонта и проводов — Блог Z-Wave Украина

Предупреждение: данное руководство предназначено только для нового модуля Fibaro Dimmer 2 (FIB_FGD-212). Не следует его путать с обычным Fibaro Dimmer (FIB_FGD-211), иначе это может привести к повреждению устройства или электрической цепи!

Люди часто сталкиваются с трудностями при установке систем домашней автоматизации в систему освещения с двумя проходными выключателями. Эта статья показывает, как установить модуль Fibaro Dimmer 2 для управления системой освещения с проходными выключателями.

Во-первых, что мы подразумеваем под системой освещения с двумя проходными выключателям?

В такой системе освещения, свет контролируется двумя выключателями. Это удобно в тех случаях, если, например, комната имеет два входа (на каждом нужен выключатель), или в большом двухэтажном зале, где управление светом нужно осуществить с обоих этажей.

Схема стандартной электропроводки с двумя проходными выключателями

2-жильный кабель (коричневый и синий) осуществляет подачу тока выключателю и источнику света. Дополнительный 3-жильный кабель (коричневый, черный и серый) соединяет два настенных выключателя, позволяя каждому из них самостоятельно включить или выключить свет.

Примечание: В некоторых установках, для соединения двух выключателей может быть использован 2-жильный кабель (коричневый и синий).

Такая система освещения использует тумблерные (фиксированные) выключатели, которые зафиксированы в определенном положении. Например, когда вы включаете свет, выключатель физически остается в фиксированном положении. Это стандартные выключатели света, которые уже наверняка установлены в вашем доме.

Примечание: для упрощения этих схем мы не показываем заземляющие кабели, однако все цепи должны быть правильно заземлены.

Fibaro Dimmer 2 c тумблерными выключателями

Вы можете легко установить модуль Fibaro Dimmer 2 в цепь с двумя проходными выключателями следующим образом:

В этом случае необходимо соединить выключатель 1 с контактом S1 на модуле Fibaro, а выключатель 2 – с S2. Теперь модуль Fibaro Dimmer 2 настроен для использования S2 в качестве второго выключателя.

Настройка параметров модуля Fibaro Dimmer 2:

Необходимо установить следующие параметры:

20 — 1 – позволяет модулю работать с тумблерным выключателем (по умолчанию – 0 для кнопочного выключателя)
26 — 1 — позволяет использовать контакт S2 в качестве второго выключателя (по умолчанию 0)

Fibaro Dimmer 2 c кнопочными выключателями

Кнопочные выключатели, также известные как «Bell-Push», после нажатия вновь возвращаются в исходное положение. Это вовсе не означает, что вы должны постоянно удерживать кнопку. Когда кнопка будет отпущена, система Fibaro автоматически продолжит регулировать освещение.

2 проходных кнопочных выключателя

Для получения полного контроля над освещением (включение/выключения/регулировка яркости), нужно заменить настенные тумблерные выключатели на аналогичные кнопочные выключатели.

Настройка параметров модуля Fibaro Dimmer 2:

Необходимо установить следующие параметры:

20 — 0 – значение по умолчанию для работы с кнопочным выключателем
26 — 0 – значение по умолчанию

Несколько проходных кнопочных выключателя

Вы можете добавить в свою систему освещения неограниченное количество параллельно подключенных кнопочных выключателей света.

Fibaro Dimmer 2 c 3-позиционными кнопочными выключателями

Аналогичным образом вы можете подключить и 3-позиционные выключатели.

Альтернативная система с 3-мя проходными тумблерными выключателями

В этих случаях предпочтительнее использовать кнопочные выключатели, однако вы все же можете подключить модуль Fibaro Dimmer 2 к системе освещения с 3-мя проходными тумблерными.

Ниже показана система электропроводки с тремя проходными выключателями. В ней используются два проходных выключателя, а также промежуточный выключатель (cross-over), установленный между ними.

Настройка параметров модуля Fibaro Dimmer 2:

Необходимо установить следующие параметры:

20 — 1 – позволяет модулю работать с тумблерным выключателем (по умолчанию – 0 для кнопочного выключателя)
26 — 1 — позволяет использовать контакт S2 в качестве второго выключателя (по умолчанию 0,)

Видео по Fibaro Dimmer 2:

Диммерные переключатели — ответы на ваши вопросы

Что такое диммерный переключатель?

Диммер используется для регулировки и управления яркостью лампы с регулируемой яркостью. Это позволяет достичь желаемого уровня освещения и может быть особенно полезным при создании декоративного освещения.

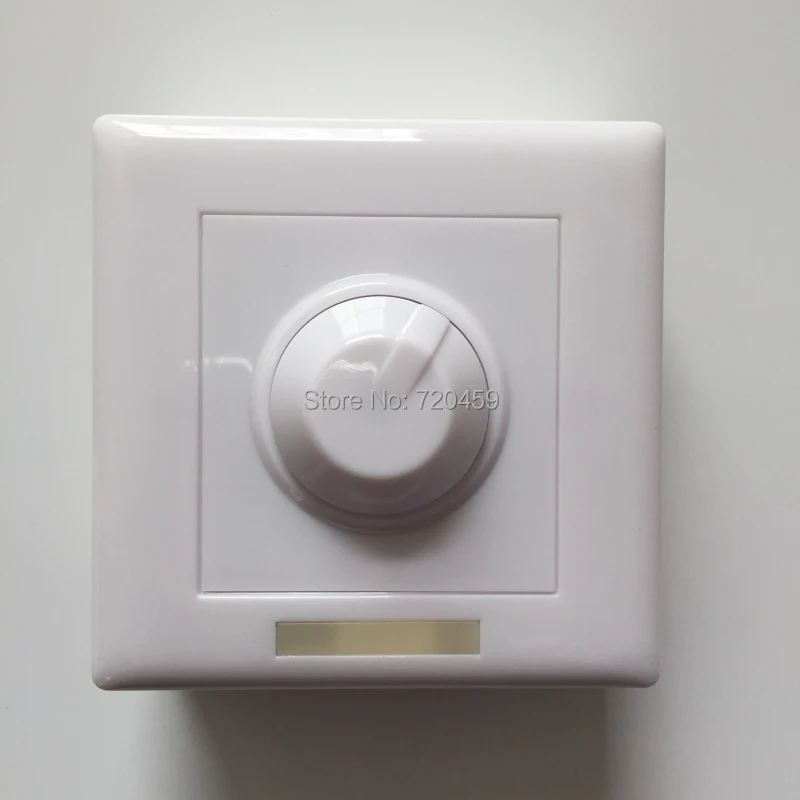

Диммерный переключатель управляется поворотным регулятором и работает за счет уменьшения мощности источника света, что дает дополнительное преимущество в виде большей экономической эффективности.

Как они работают?

С точки зрения электротехники диммер уменьшает поток электричества, проходящий через цепь и влияющий на уровень яркости света. С более современными диммерами они имеют тот же основной принцип, но работают немного по-другому. Они берут свое электричество, вытекающее из цепи света, и включают его, а затем выключают. Когда это происходит, механизм диммера фактически отводит электричество от лампочки. Это, в свою очередь, снижает общий протекающий электрический ток.

В настоящее время этот поток, наш «цикл переключения», управляется переменным током вашего дома. Существует этот постоянный направленный поток, который возникает каждый раз, когда лампочка включается или выключается, затемняется или становится ярче, и всегда чередуются положительные и отрицательные потоки. Затем схема и чередуются и контролируют, включена она или выключена.

Какие лампы необходимы для диммерных выключателей?

Итак, возникает вопрос, нужны ли специальные лампочки с четырьмя диммерами? Справедливости ради следует отметить, что с диммируемыми выключателями можно использовать лампочки любого типа, если это указано на упаковке. Тем не менее, поскольку мы уже ищем диммер, который также является энергосберегающим и, следовательно, экологически безопасным, мы не ищем ничего, кроме светодиодного освещения.

К сожалению, если у вас уже установлен диммируемый переключатель без светодиодов, возможно, его придется заменить. Причина в том, что сами светодиодные фонари уже потребляют более низкую мощность напряжения. Это нормально — существует множество диммерных переключателей для светодиодов. Как уже упоминалось, обязательно проверьте, он может быть в виде текста или значка с увеличивающейся яркостью.

Почему диммер гудит?

Без паники! При этом что-то могло быть не так либо с лампочкой, либо с механизмом диммера. Диммерные переключатели работают, прерывая переменный ток, и иногда, если переключатель неисправен, наши четыре лампы с меньшей мощностью выдают слишком большое напряжение, это может вызвать жужжание. Если он сочетается с горячим прикосновением (это не нужно проверять, просто при первом включении и если было жарко), с потрескиванием – выключите его и вызовите электрика.

Если вы все еще любите делать что-то своими руками, начните с отключения электричества. Направляйтесь к автоматическому выключателю четыре блока освещения и выключите его. Затем – возьмите бесконтактный (повторяю – бесконтактный) тестер напряжения, чтобы убедиться, что питание отключено. Никому в жизни не нужен такой дополнительный сок. Только после этого можно приступать к демонтажу старого блока и замене его новым.

Это редко случается с более современными коммутационными переключателями и светодиодной подсветкой из-за более высокого качества производства в сочетании с низким напряжением.

Почему мой диммер нагревается?

Это нормально, если становится тепло, но если становится очень жарко, обычно есть две основные причины, по которым они становятся такими горячими.

Выключатели с перегрузкой — Диммеры — это круто, они могут быть забавными, а иногда могут создавать много цвета и атмосферы. С учетом сказанного, это простая математика, и диммер может работать только с определенной мощностью. Проверьте упаковку на максимальную мощность, которую он может выдержать. Допустим, у вас есть диммер на 1000 ватт и 11 лампочек по 100 ватт каждая, вы понимаете, что перегрузите систему. Диммер достаточно умен, чтобы обрабатывать распределенный электрический ток, не зная, подключено ли к нему слишком много лампочек

Неисправность проводки — Если математика верна и нагревается достаточно, чтобы сварить яйца, к сожалению, это может быть неисправность проводки. Расположение проводов не позволяет электричеству течь должным образом, вызывая чрезмерную нагрузку энергии и, следовательно, тепло.

Как установить диммерные выключатели?

Шаг 1 – купите диммер по вашему выбору.

Шаг 2 – вызовите квалифицированного электрика для установки. Серьезно — есть так много информации о том, как сделать это самому, но вы работаете с центральной нервной системой вашего дома. Есть так много вопросов, которые нужно рассмотреть и сделать проводку. Происходит постоянное тестирование напряжения. Провода необходимо зачистить специальным оборудованием (не используя ножницы под углом). Затем необходимо установить заземляющие вилки, а медную проводку необходимо вкрутить и согнуть в нужную форму. Список можно продолжать, и есть еще больше списков, в которых говорится, что может пойти не так.

Если это не сделано должным образом, и что-то не идеально установлено, или плохо заземлено, или случайно был использован не тот диммер, то при первом включении он может привести к короткому замыканию частей системы. Страховка, наверное, тоже не покроет.

Сколько стоит установка диммера?

Хорошая новость: это простая задача для опытного электрика. Возможно, вы захотите рассмотреть возможность получения сертификата электробезопасности, который может стоить от 100 фунтов за квартиру с одной спальней до 300 фунтов за квартиру с пятью спальнями. Это не обязательно по закону, если вы не являетесь арендодателем, но это может сэкономить время и уменьшить количество проблем в будущем, когда дом будет проверен.

Вернуться к стоимости диммера. В среднем они составляют около 30–55 фунтов стерлингов за простую установку. В основном почасовая ставка электрика, так как больше этого часа он не займет. В зависимости от сложности это может увеличиться, если, например, на кухне будут установлены сложные потолочные светильники.

Если вы решите сделать это самостоятельно и испортите проводку, вам, возможно, придется перемонтировать весь дом, что может стоить несколько тысяч фунтов, так что лучше возьмите этот телефон, попросите квалифицированного застрахованного специалиста установить его и наслаждайтесь настроение и атмосфера после.

Не забудьте проверить упаковку и купить необходимое оборудование, прежде чем обращаться к электрику за квалифицированной установкой. И всегда помните, что электричество опасно, поэтому всегда лучше быть в безопасности, чем храбриться!

[Об авторе]

Эндрю Бернс — управляющий директор компании W Burns & Son (Electrical), представитель третьего поколения, взявший на себя управление бизнесом в Шеффилде, которому уже более 80 лет.

Светодиодные светильники и движущиеся огни с диммерами ETC

Последнее обновление
Сохранить как PDF

Часто нас спрашивают, можно ли подключить движущийся свет или светодиодный прибор к датчику ETC или модулю диммера Unison. Светильники ETC LED и Moving Light поддерживают питание от датчика ETC или модуля диммера Unison, установленного в режим Switched.

Если светодиодный прибор ETC выйдет из строя, когда он подключен к диммеру ETC, установленному в переключаемый режим, ETC в этом случае предоставит гарантию на этот прибор. Тем не менее, ETC не покрывает по гарантии любые повреждения светильника, вызванные случайным диммированием из-за неправильной настройки. Чтобы наилучшим образом предотвратить случайное повреждение светильников, ETC рекомендует использовать релейные модули или модули ThruPower для питания светодиодных светильников.

Независимо от того, какой тип диммера вы используете, вы должны настроить диммер так, чтобы он не регулировал синусоидальную волну в цепи, обеспечивающей питание прибора. Чтобы защитить вольфрамово-галогенные нагрузки от колебаний уровня мощности переменного тока, диммеры ETC обычно регулируют выходное напряжение до определенного уровня. Это влияет на синусоиду. Для большинства светодиодных и подвижных светильников (в том числе производства ETC) требуется нерегулируемый источник питания.

Регулировка напряжения включается или выключается в зависимости от настройки режима управления конкретного диммера в процессоре. В режиме управления «Switched» будет выдаваться нерегулируемое переменное напряжение, необходимое для светодиодных и движущихся светильников. В режиме управления «Non-dim» будет выдаваться регулируемое переменное напряжение, что желательно для вольфрамовых ламп, которые нужно только включать и выключать, а не затемнять, например Cue Lights.

Режим «Switched» не предлагается на устаревших стойках Unison и некоторых версиях программного обеспечения SmartPacks, SmartBars и SmartModules. Для этих продуктов режим должен быть установлен на «Non-Dim». Дополнительные сведения об этих двух режимах см. в этой статье службы поддержки.

Важно помнить, что даже в режимах Switched или Non-Dim при использовании диммера с фазовым управлением синусоида не является чистой синусоидой. См.: Информация о затемнении

Пороговый уровень — это точка, в которой процессор диммера подает напряжение переменного тока. Любой уровень DMX выше порога будет подавать переменное напряжение, а любой уровень ниже порога не будет подавать переменное напряжение. Во многих случаях может быть полезно изменить значение порогового уровня по умолчанию. Имейте в виду, что изменение порога с 50 % по умолчанию поддерживается не на всех устройствах. Вы можете найти более подробные инструкции по изменению этих настроек в Руководстве пользователя процессора диммирования.

Другим вариантом для некоторых диммеров ETC является установка режима управления «Всегда включен». Этот режим также не регулируется; однако вы не сможете выключить диммер с консоли или другого контроллера DMX. Если установлено значение «Всегда включено», единственным способом отключить питание, поступающее от диммера, будет отключение выключателя на модуле.

В системах с диммерными стойками Sensor3 можно использовать модули TR20SAF или «Thru-Power».
