Проект на тему «Квартирная электропроводка»
Автор работы:
Кириченко Валерий Вадимович
Руководитель проекта:
Кыдрашева Чечек Михайловна
Учреждение:
ГАПОУ РС (Я) «МРТК» «Удачнинский горнотехнический филиал»
В исследовательском проекте по физике на тему «Квартирная электропроводка» учащийся дает определение понятия «электропроводка», изучает способы ее расчета и монтажа в жилом помещении, квартире. В проекте описаны все составляющие электропроводки и принцип их выбора.
Подробнее о работе:
В данной исследовательской работе по физике на тему «Квартирная электропроводка» учащийся второго курса колледжа рассматривает теоретическую базу об электрической проводке, определяет все элементы квартирной проводки в отдельности. В проекте представлено развернутое определение понятия «квартирная электропроводка».
Ученик назвал инструменты и материал для монтажа квартирной проводки и правила, как обеспечить пожарную безопасность электропроводки в квартире и доме.
Автор в своем индивидуальном исследовательском проекте по физике о квартирной электропроводке привел основные сведения, связанные с тем, как рассчитать количество необходимых элементов для монтажа электропроводки в квартире. В рамках проекта рассмотрены принципы выбора таких составляющих квартирной проводки, как вводный автомат, групповые автоматы, распределительная проводка, счетчик, розетки, цоколь, выключатель. Также учащийся предоставил разработанную схему соединения электрических устройств изделий.
Оглавление
Введение
1. Определение квартирной электропроводки.
2. Элементы квартирной электропроводки.
3. Проводка.
3.1. Вводный автомат.
3.2. Три групповых автомата.
3.3. Распределительная коробка.
3.4. Счетчик.
3.5. Розетки.
3.6. Цоколь.
3.7. Выключатель.
3.8. Инструменты и материал для монтажа квартирной проводки.
3.9. Как обеспечить пожарную безопасность электропроводки в квартире и доме.
3.10. Меры, обеспечивающие пожарную безопасность электропроводки на стадии проектирования.
4. Схема соединения электрических устройств изделий.
5. Исследовательская работа.
Заключение
Список источников информации
Введение
Комфортность жизни современного человека напрямую зависит от наличия надежного источника электрической энергии. На нее завязано практически все – освещение помещений, приготовление пищи и хранение продуктов, отопление помещений и подогрев воды, кондиционирование и вентиляция, средства коммуникации и доступа к информации, десятки других приборов и устройств, без которых уже трудно представить свое существование.
Поставщики электроэнергии в наше время работают стабильно, без серьезных и продолжительных сбоев, и если потребитель своевременно оплачивает услуги, то он может рассчитывать на полный доступ к имеющимся «благам цивилизации».
Но вот только энергоснабжающие компании гарантируют подачу напряжения до «водораздела» — до счетчика потребленной энергии.
А дальше начинается зона ответственности хозяина жилья, и в его праве расположить все точки освещения и подключения к электросети в оптимальном количестве, с его точки зрения, и в удобном для пользования месте. Но как подойти к решению данного вопроса? Будет ли монтироваться проводка в квартире своими руками, или же целесообразнее все же воспользоваться услугами специалистов-электриков?
Объект исследования: Квартирная электропроводка
Предмет исследования: Элементы и сбор квартирной электропроводки
Цель исследования: Научиться монтажу квартирной электропроводки.
Задачи исследования:
- Изучить основные элементы квартирной электропроводки
- Изучить последовательный монтаж квартирной электропроводки
- Произвести последовательный монтаж квартирной электропроводки, используя полученные знания.
Методы исследования: Изучение теоретических основ темы элементов квартирной электропроводки с последующим прикреплением фотографий, изучение последовательности действий при монтаже, эксперименты, фотографирование, анализ результатов.
Гипотеза исследования: При монтаже квартиры электропроводки надо четко следовать схеме, чтобы не совершить ошибку, из-за которой может случиться пожар.
Определение квартирной электропроводки
Квартирная электропроводка — это система электрических проводов (реже кабелей), по которым электрический ток от распределительного щита (как правило, расположенного на лестничной клетке) поступает к потребителям электроэнергии в квартире. От автоматических выключателей, установленных на распределительном щите, в квартиру идут обычно 2 провода под напряжением (называемые фазными) и один общий провод (т. н. нулевой) без напряжения.
В домах с электроплитами прокладывают 3 фазных провода.
По одному из фазных проводов ток подводится к потолочным светильникам, по другому – к штепсельным розеткам, по третьему — к электроплите. Нулевой провод подводится к каждому потребителю, образуя электрическую цепь: фазный провод – выключатель – потребитель электроэнергии – нулевой провод. Между фазным и нулевым проводами действует опасное для человека напряжение 220 В.
Выключатель обычно ставят в разрыв фазного провода. Определить фазный провод можно, измерив с помощью вольтметра напряжение между проводом и каким — либо заземлённым предметом. Если напряжение есть, то проверяемый провод является фазным. Некоторые потребители электроэнергии должны иметь надёжно заземлённый корпус (напр., стиральные машины, электроплиты). К потребителям такого рода, кроме фазного и нулевого, подводится ещё и третий провод, имеющий надёжное заземление.
В этом случае электрические вилки и розетки имеют три контакта: фазный, нулевой и земляной. Электропроводка может быть проложена по поверхности стен (наружная проводка) или в толще стены либо в пространстве между навесным и основным потолками (скрытая проводка).
При замене электропроводки или прокладке новых её участков используют провода, сечение которых соответствует мощности питаемых электроприборов.
Типичные неисправности электропроводки: короткое замыкание между фазным проводом и нулевым, замыкание фазного провода на «землю», плохой контакт в соединениях, обрыв проводов. Плохие контакты в выключателях, патронах, розетках и др., а также некачественное соединение проводов приводят в лучшем случае к снижению напряжения питания электроприбора (проявляется напр., в пониженной яркости ламп накаливания или прерывистой работе электроприбора), а в худшем – могут привести к опасному разогреву места соединения проводников, что нередко является причиной пожара.
Элементы квартирной электропроводки. Проводка
Проводка — это система электрических проводов (реже кабелей), по которым электрический ток от распределительного щита (как правило, расположенного на лестничной клетке) поступает к потребителям электроэнергии в квартире.
(рис.1),(рис.2.)
Европейский стандарт по цветам маркировки проводов
Вводной автомат
Вводной автомат — это обязательное устройство, предназначенное для защиты всей электропроводки от перегрузки и токов короткого замыкания, а также общего отключения электропитания объекта. Вводной автомат должен обеспечить защиту проводов и кабелей от перегрева, способного вызвать их разрушение или пожар.
Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания. Вводной автомат необходим для обесточивания всего электропитания в здании для проведения ремонтных работ или во время аварии в сети. Для предотвращения перегрева проводов используют вводной автоматический выключатель (автомат защиты), который содержит тепловой и электромагнитный расцепитесь (рис.3.), (рис.4.).
Вводной автомат
Три групповых автомата
Каждая групповая линия однофазного потребителя должна защищаться своим однофазным автоматическим выключателем, сюда же входят групповые линии рабочего и аварийного освещения, линии, питающие общие шкафы управления отдельных электроустановок объединённых общим технологическим процессом.
4
Допускается запитывать группу электроприемников общей электроустановки технологически связанных в технологическом процессе от общего автомата, отключение которого не повлечет за собой технологическую аварию при отключении. Запитывать 3-х фазные нагрузки (например, 3-х фазные электродвигатели) с использованием однофазных выключателей категорически запрещено. При отключении или срабатывании защиты все полюсы 3-х фазной цепи должны отключаться одновременно.
Распределительная коробка
Распаечные (распределительные, разветвительные) коробки — это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.
Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов. Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму.
Крышка или передняя панель позволяет получить доступ к содержимому.
Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства. В себе такие коробки иногда содержат встроенные клеммы для присоединения проводов. Во многих домах коробка утоплена в стену, оставляя видимой только переднюю панель, открывающуюся для просмотра.
Над ней можно повесить картину и полностью скрыть из поля зрения. Если она выполнена для поверхностного монтажа, то устанавливается в основном на потолках, стенах, у пола или под ним, а также на кабельных лотках, особенно в муниципальных, промышленных и коммерческих зданиях. (рис.6)
Распределительная коробка
Счетчик
Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока.
Принцип работы
Для учёта активной и реактивной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Количество электроэнергии, пропорциональное числу оборотов подвижной части прибора, регистрируется счётным механизмом.
В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.
В электрическом счетчике электронного типа, переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.
(Рис.7), (Рис.8).
Схема подключения счётчика
Розетки
Электрическая розетка представляет собой устройство безопасной передачи электроэнергии с бытовой сети к электрическому прибору. Конструкция розетки включает в себя корпус, контактные разъемы и фиксирующее гнездо для электрической вилки.
Внутренний механизм может быть керамическим или пластиковым. Керамический блок розетки стойкий к высокой температуре и служит радиатором для отвода тепла. Минусом является хрупкость керамики. В свою очередь, пластиковый механизм выполнен из поликарбоната и не подвергается возгоранию. Однако высокие температуры могут привести к плавлению конструкции. Разъемы розетки, которые обеспечивают передачу электричества, могут быть выполнены с латуни или бронзы. Подключение проводов к токопроводящим разъемам выполняется с помощью винтового зажима. Также, существуют розетки с быстрозажимным механизмом.(рис.9), (рис.10)
Розетка
Цоколь
Электрический патрон, по сути является передаточным звеном, которое передает энергию электрического тока на устройство, генерирующее свет.
Кроме того, патрон несет и монтажную функцию – именно в нем крепится само это устройство для генерации света. Добавим, он может иметь и эстетическое назначение, быть красивым, декоративным и радовать наш глаз.
Самым распространенным типом патронов является винтовой, для ламп с типом цоколя Е, где буква Е напоминает нам об изобретателе лампы накаливания, гениальном американском самоучке Томасе Альве Эдисоне. Edison screw type, то есть винт Эдисона. Лампы в данный вид патронов могут вкручиваться и выкручиваться. После буквы Е указывается диаметр цоколя лампы в мм. Например, существуют следующие патроны Е5, Е10, Е14, Е27 и Е40. Наиболее распространенными в быту являются патроны Е14 и Е27. Патроны Е40 в основном рассчитаны на мощные источники света и находят свое применение в уличном освещении.
Каждый патрон маркируется информацией о его характеристиках, которая наносится на его корпус. Патроны для цоколей Е14 имеют рабочий ток не более 2 А, номинальной мощностью 440 Вт, Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт.
Маркировка, наносимая на корпус патрона, зависит от производителя и как правило выглядит так 4А 250В, 4-250, 4/250. Максимальное напряжение, подаваемое на патрон составляет 250 В.
Устройство данного патрона достаточно просто: он состоит из трех элементов – корпуса, цилиндрической формы, где располагается гильза с резьбой Эдисона, керамического вкладыша и двух медных или латунных контактов для подвода электрического тока к лампе. Подсоединение проводов к самому патрону может осуществляться тремя способами: винтовым соединением к керамическому вкладышу со смонтированными на нем латунными контактами, при помощи клеммных колодок и безвинтовым способом (для патронов из пластика).
При подсоединении проводов к патрону, фаза должна подключаться к центральному контакту цоколя лампочки. При таком подключении при вкручивании и выкручивании лампочки вероятность поражения электрическим током минимальна.
Схема подключения цоколя
Выключатель
Выключатель — это двухпозиционный коммутационный аппарат с нормально-разомкнутыми контактами, предназначенный для работы в сетях с напряжением до 1000 вольт, не предназначенный для отключения токов короткого замыкания, без специальных устройств дугогашения, местного управления, с ручным приводом.
Остальные характеристики этого выключателя, такие как рабочий ток, степень влаго-, пыле- и взрывозащищённости (IP), климатическое исполнение, способ установки, материал контактов — определяются производителем и зависят от конкретной модели.
Более того, для бытового выключателя актуально конструктивное исполнение — для внутренней установки (встраиваемым в стену, для скрытой проводки) или для внешней установки (устанавливаемым на стену, для открытой проводки). В основном применяются для включения и выключения освещения (люстр, плафонов). Для этой же цели в продаже появились выключатели с плавным управлением освещённости: светорегуляторы, диммеры, триммеры.
Инструменты и материал для монтажа квартирной проводки
- Диэлектрические перчатки;
- Разные отвертки;
- Шуруповёрт;
- Плоскогубцы или пассатижи;
- Бокорезы;
- Стяжки из нейлона;
- Штангенциркуль;
- Специальные инструменты чтобы очистить провода от изоляции;
- Приспособления для соединения проводов;
- Защита для концов проводов;
- Гаечные ключи;
- Отвёртки с индикатором;
- Дрель с насадками и свёрлами;
- Индикация низкого напряжения;
- Мультиметр;
- Набор коронок;
- Штроборез.
Как обеспечить пожарную безопасность электропроводки в квартире и доме
Согласно любым, даже самым поверхностным исследованиям, неисправная электропроводка в доме или квартире опасна, прежде всего, не из-за риска поражения электрическим током, а из-за перспективы возникновения пожара.
Нет, конечно, опасность удара током не исключается, но пожар не менее вероятен, а при своем возникновении он способен разом унести не одну жизнь и принести большие разрушения. Поэтому при проектировании, монтаже и эксплуатации электрической проводки необходимо не забывать о некоторых мерах, способных обеспечить пожарную безопасность и оградить людей от беды.
Меры, обеспечивающие пожарную безопасность электропроводки на стадии проектирования
Выбор марки кабелей и проводов, предписываемых к использованию в монтаже. Для стационарного монтажа в жилых и нежилых крытых помещениях рекомендуется использование медных кабелей ВВГнг либо NYM.
Для переносных электроприемников и удлинителей подойдут кабели ПВС и ШВВП.
Изоляция этих кабелей не распространяет горение и даже в случае перегрева не может стать причиной пожара. Алюминиевый кабель к использованию в монтаже не допускается, поскольку контакты с участием алюминиевых проводников более склонны к потере надежности и к образованию электрической дуги, которая может вызвать возгорание.
Выбор сечения жил кабелей и проводов
Сечение должно подбираться по максимальной загрузке жилы с учетом допустимой нормы максимального длительного тока. Причем норма эта не является величиной постоянной, она зависит от количества жил в кабеле, типа изоляции и способа прокладки кабеля. Конкретные значения для самых ходовых сечений медных кабелей в поливинилхлоридной или резиновой изоляции приведены ниже.
Кабель сечением 1,5 кв. мм
Проложенный открыто (вне зависимости от количества жил) – 23 ампера;
Проложенные скрыто, два одножильных – 19 ампер;
Проложенные скрыто, три одножильных – 17 ампер;
Проложенные скрыто, четыре одножильных – 16 ампер;
Проложенный скрыто, один двухжильный – 18 ампер;
Проложенный скрыто, один двухжильный – 15 ампер;
Кабель сечением 2,5 кв.
мм
Проложенный открыто (вне зависимости от количества жил) – 30 ампер;
Проложенные скрыто, два одножильных – 27 ампер;
Проложенные скрыто, три одножильных – 25 ампер;
Проложенные скрыто, четыре одножильных – 25 ампер;
Проложенный скрыто, один двухжильный – 25 ампер;
Проложенный скрыто, один двухжильный – 21 ампер;
Кабель сечением 4 кв. мм
Проложенный открыто (вне зависимости от количества жил) – 41 ампер;
Проложенные скрыто, два одножильных – 38 ампер;
Проложенные скрыто, три одножильных – 35 ампер; Проложенные скрыто, четыре одножильных – 30 ампер;
Проложенный скрыто, один двухжильный – 32 ампер;
Проложенный скрыто, один двухжильный – 27 ампер;
Кабель сечением 6 кв. мм
Проложенный открыто (вне зависимости от количества жил) – 50 ампер;
Проложенные скрыто, два одножильных – 46 ампер;
Проложенные скрыто, три одножильных – 42 ампер;
Проложенные скрыто, четыре одножильных – 40 ампер;
Проложенный скрыто, один двухжильный – 40 ампер;
Проложенный скрыто, один двухжильный – 34 ампер.
Если есть подозрения, что условия эксплуатации будут способствовать повышенному нагреву, жил, то указанные нормы можно занизить. Но увеличивать их нежелательно, так как это может привести к перегреву изоляции. Правильный выбор номиналов аппаратов максимально-токовой защиты.
Этот выбор осуществляют по сечению жилы кабеля. Для 1,5 кв. мм. – не более 16 ампер, для 2,5 кв. мм. – не более 25, для 4 кв. мм. – не более 40, а для 6 кв. мм – не более 50. Но все же необходимо учитывать и токовый номинал потребителей, которые включаются в линию. Ведь потребляя ток, превышающий собственную норму, бытовой прибор может не только выйти из строя, но и загореться, а для кабеля и автоматического выключателя это будет штатный режим работы.
Поэтому если в линии установлена лишь одна розетка на 16 ампер, то и автомат не должен быть более чем на 16 ампер, даже если кабель линии имеет сечение 2,5 кв. мм. Правильный выбор способа прокладки кабеля Основное правило здесь такое – кабель не должен непосредственно проходить по сгораемым конструкциям.
Самый яркий пример – деревянные стены, открытую проводку по которым можно выполнять только на роликах или подложив металлическую полосу под кабель на всем его протяжении.
Можно спрятать кабель в гофре или пластиковый кабель-канал. Еще хуже, когда кабель прячут под деревянной обшивкой – тут уж прямая опасность возникновения пожара. Скрытая проводка в деревянных домах должна выполняться в трубах. Устройство в помещении настоящей, работающей охранно-пожарной сигнализации – мера отнюдь не лишняя, особенно в деревянных больших домах, где огонь может распространяться быстро, а заметить его вовремя не всегда возможно.
Схема соединения электрических устройств изделий
Схема квартирной электропроводки
- Цоколь на центральный контакт приходит фаза на боковой ноль.
- Выключатель ставится в разрыв фазы, он производит коммутацию. На неподвижный контакт как правило приходится присоединение фазы.
- Розетка включается фаза и ноль, может служить распределительной коробкой.
- Для повышения надежности и уменьшения потребления напряжения групповые линии штабелях розеток выполняют по кольцевой схеме.
- Групповые линии квартир выполняются однофазном напряжении 220 вольт по радиальной или кольцевой схеме питания.
Исследовательская работа
Тема: Монтаж квартирной электропроводки.
Материал и оборудование: провода, вводный автомат, три групповых автомата, распределительная коробка, счетчик, выключатель, розетки, диэлектрические перчатки, разные отвертки, плоскогубцы или пассатижи, специальные инструменты чтобы очистить провода от изоляции (ножик), изолента, мультиметр.
Цель: научиться последовательному собору квартирной электропроводки.
Ход работы:
- Берём провод, который будет фазой, ведём его к вводному автомату.
- С водного автомата ведем провод к первому контакту счётчика, выводим провод со второго контакта счетчика.
- Счётчика ведём фазу на три групповых автомата соединяемых последовательно перемычкой, с трёх групповых автоматов выходит три провода их заводим в распределительная коробка.
- От трёх групповых автоматов одна фаза идёт на выключатель (фаза на разрыв), а с выключателя уже идёт на цоколь (фаза на центральная контакт цоколя), также с бокового контакта цоколя выходит уже ноль и заходит обратно в распределительную коробку.
- Вторая фаза выходит из распределительной коробки и идет на общие розетки, от розеток идёт ноль и заходит в распределительную коробку.
- Третья фаза идёт на кухонную розетку, ноль выходит и идёт в распределительную коробку.
- Ноль скручивается в один провод и идёт на третий контакт счётчика, выходит с четвёртого контакта и идет на стояк.
- Все скрутки проводятся только в распределительная коробки каждую скрутку замотать изолентой.
- Подсоединить фазу и ноль к сети, проверить мультиметром замкнута ли цепь.
- Если всё же цепь не замкнулась, выявляем мультиметром неисправность и устраняем её.
Вывод по проекту по физике «Квартирная электропроводка»: научился последовательному сбору квартирной электропроводки.
Монтаж квартирной электропроводки
Заключение
В современном мире электрическая энергия играет одну из важнейших ролей, ежедневно мы являемся её потребителями. Нам приходится иметь дело с ней, как в быту, так и на производстве. Так, приходя домой, мы включаем свет, разогреваем пищу, смотрим телевизор, всё это даёт нам электроэнергия.
Но, чтобы мы могли ей воспользоваться, необходимо обеспечить подключение потребителей к сети. Для этого необходимы знания свойств и соблюдение ряда правил. Так, при монтаже проводки в квартире должны быть соблюдены определённые этапы. Начиная с проектирования, и заканчивая проверкой качества монтажа и материалов, а также элементов включённых в сеть, нести определённую нагрузку. Все этапы по доведению электроэнергии до потребителя должны быть направлены на её безопасное использование человеком.
Для написания данной исследовательской работы и проекта по физике на тему «Квартирная электропроводка» были использованы ресурсы Сети Интернет.
Если страница Вам понравилась, поделитесь в социальных сетях:
Правила проектирования и прокладки электропроводки в домах и квартирах — Simple Cable Company
Современные дома и квартиры с каждым днем все больше и больше оборудуются новыми электроприборами — кухонной и бытовой техникой, климатическими приборами, техникой для дома, сада, автомобиля. Постоянно появляются новые приборы и устройства, которые делают условия нашей повседневной жизни более комфортными. Большая часть этих устройств питается от общей домашней сети электроснабжения. В связи с этим, потребляемая нами мощность электросети постоянно увеличивается, и даже в относительно новых домах и квартирах, которые были сданы в эксплуатацию или в которых был сделан капитальный ремонт и замена электропроводки всего 10-15 лет назад, система электроснабжения зачастую не справляется с запросами потребителя и дает серьезные сбои. Нередко такого типа сбои приводят к серьезным последствиям — перегреву проводки и воспламенению отдельных ее участков.
Другой причиной неполадок может быть некачественный монтаж всей системы электропроводки или отдельной ее части. Ведь всегда находятся «умельцы», которые по собственной некомпетентности или неопытности закрывают глаза на требования техники безопасности и правила, по которым должно проводиться электрообеспечение даже самого маленького технического помещения.
В данной статье мы собрали наиболее важную информацию о правилах прокладки электропроводки в жилых помещениях, так как зачастую домашняя электропроводка прокладывается с нарушениями, и в основном причина этих нарушений — сложность документации, а иногда и недоступность информации о том, как правильно прокладывать электропроводку в доме или в квартире. Речь пойдет не о практических умениях, а непосредственно о тех требованиях, которые будут предъявляться к вашей домашней электропроводке при проверках сотрудниками электроснабжающих организаций. Для написания данной статьи нам пришлось не только обратиться за помощью в несколько РЭС и ознакомиться со всей соответствующей документацией, но и неоднократно проконсультироваться со специалистами проектных организаций. В итоге мы получили достаточно четкий список правил, по которым нужно делать монтаж домашней электропроводки.
Для создания системы электрообеспечения квартиры или дома необходимо вначале создать ее проект. Проект электропроводки, как правило, разрабатывается еще на этапе создания проекта дома или перед началом капитального ремонта жилья. Для разработки такого проекта необходимо получить Технические Условия для данного объекта в местной энергоснабжающей организации (РЭС). Это может сделать непосредственно сам потребитель. По полученным ТУ создается проект электроснабжения, который должен соответствовать существующим нормам и требованиям ГОСТов, а также требованиям ПУЭ (Правила Устройства Электроустановок). Проект электроснабжения жилья и расчет необходимых компонентов электропроводки имеют право создавать квалифицированные специалисты проектной организации, которая должна иметь лицензию на проведение такого рода работ. Для того, чтобы проект максимально соответствовал требованиям будущего потребителя, лучше самому потребителю заблаговременно подготовить рисунки-схемы желаемого размещения розеток, выключателей, осветительных приборов, бытовой техники и других электроустройств, исходя из плана помещений. Исходя из таких схем, проще будет составить проект и подобрать необходимые компоненты для всей системы электроснабжения.

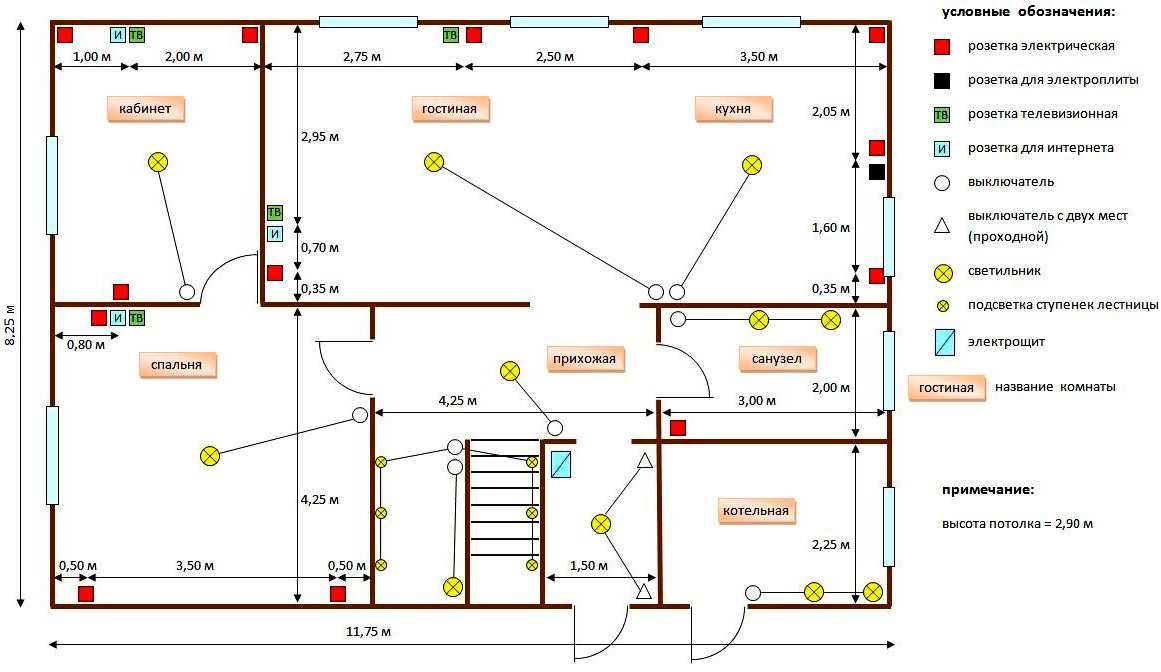

Проект электроснабжения квартиры должен включать в себя схему внутреннего электроснабжения, а проект для дома — еще и внешнего электроснабжения. Кроме того, в современных домах часто используют системы резервного питания, что тоже должно быть учтено в проекте. Также в проекте должен быть список планируемой аппаратуры для подключения, план прокладки кабелей и расположения аппаратуры, расчет токов и падения напряжения. Если будет использоваться охранная система, то это также должно быть внесено в проект, как и другие устройства и системы, которые должны быть подключены к бесперебойному электропитанию. После всех расчетов мощностей и нагрузок в проекте указываются марки используемых проводов и кабелей, способ их прокладки, номинальные токи для предохранителей.
После того, как проект составлен, его необходимо утвердить в РЭС, и, если проект удовлетворяет всем требованиям и ГОСТам, заказчик получает Техническое Решение, позволяющее ему воплотить проект в реальность и заняться монтажом.
Расчетом мощности проводки и всей системы энергоснабжения занимаются профессиональные электрики, которые составляют проект. Но те, кто решил все расчеты провести самостоятельно, должны знать, что для осуществления таких расчетов существуют специальные нормы. В частности, для расчета мощности электросети квартиры или коттеджа используются государственные строительные нормы ДБН В.2.5-23-2003 (раздел 4). Как правило, для квартир значение показателя мощности колеблется от 5 до 12 кВт, изредка 16 кВт. Но поскольку с каждым годом в нашем быту появляется новая, зачастую более мощная, электротехника, то расчет мощности надо делать с приличным запасом, учитывая максимум техники. Возможно через несколько лет Вам понадобится поставить электрический котел или же систему «Умный дом»? Ведь не делать же очередную замену проводки, которая непременно ведет за собой полный ремонт всего дома или всей квартры?! В указанном документе запас мощности рассчитан на 15-25%, практика показывает, что гораздо эффективнее сделать запас мощности 25-35%.
Согласно ДНАОП 0.00-1.32-01 (пп. 2.5.3-2.5.5) и ДБН В.2.5-23-2003 (п.5.29) в жилых домах и квартирах следует использовать только трехпроводные (фазный-L, нулевой рабочий-N и нулевой защитный-PE проводники) кабели и провода с медными жилами сечением не меньше 1.5 мм.кв. Причем от группового щитка до этажного распределительного щитка или квартирного щитка и электросчетчика необходимо использовать кабеля с минимальным сечением 2.5 мм.кв. Оболочка должна быть выполнена из негорючих материалов или материала с умеренной дымообразующей способностью по ГОСТ 12.1.044 (ДНАОП 0.00-1.32-01, п.2.5.7). Чаще всего используют кабеля марок ВВГнгд или ВВГнг, но возможно выполнение монтажа электропроводки и другими кабелями и проводами, если они удовлетворяют вышеуказанным нормам (ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY).
Для стационарных приборов высокой мощности, таких как водонагревательный бак, стиральная машина, желательно провести отдельные линии или же объединенную мощную линию. Также желательно разделить линию освещения от розеточной линии электропроводки. Особенно эта рекомендация касается частных домов и коттеджей, поскольку зачастую нагрузка на розетки значительно выше нагрузки на линии освещения. На линии, питающие розетки, рекомендуется устанавливать устройства защитного отключения (УЗО), а если время срабатывания автоматического предохранителя меньше чем 0.4с (ГОСТ 30331.3), то установка УЗО обязательна (ДНАОП 0.00-1.32-01, п.2.8.5). Кроме того, розеточную сеть необходимо заземлить по системе TN-S, руководствуясь требованиями главы 1.7 ПУЭ-2009 и п.2.1 ДБН В.2.5-23-2003.

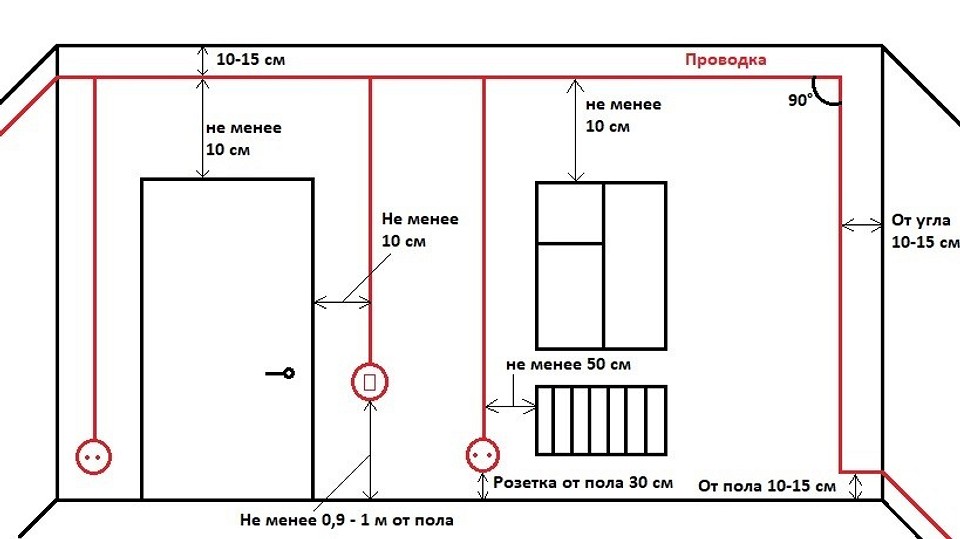

Внутри помещения проводка делается скрытой с возможностью замены, или же без возможности замены (ДНАОП 0.00-1.32-01, п.2.5.6), но только в тех случаях, если дом с конструкциями из негорючих материалов, соответствующих ДСТУ Б В.2.7-19. Хотя и возможна прокладка кабелей в коробах. Используются такие марки провода и кабеля, как ПВСнгд, ШВВПнгд, ВВГнгд, ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY. Для скрытой проводки используют специальные углубления в стенах и перекрытиях — штробы. Глубина штробы должна быть таковой,чтобы после укладки кабеля покрывающий слой штукатурки был не менее 10 мм (требования ДНАОП 0.00-1.32-01, п.2.5.11). В домах блочного типа иногда в плитах встречаются готовые штробы, сделанные по всем нормам. Но если таковых нет, то их необходимо сделать самостоятельно. При этом необходимо знать, что глубокие штробы, а также отверстия для розеток и выключателей нельзя делать в несущих стенах, поскольку это противоречит строительным нормам ДБН В.2.5-23-2003 (п.5.49). Кроме того, штробы можно делать в полу. При штроблении необходимо учитывать, что электропроводка должна проходить на расстоянии не больше чем 50 см от пола и не более чем 15 см от плит перекрытий, параллельно линиям состыковки стен или перекрытий. Укладка кабелей и проводов в монтажных стыках панелей категорически не допускается (ДБН В.2.5-23-2003, п.5.35) — это грубое нарушение, за которое сотрудники РЭС при проверке и приемке электромонтажных работ могут не только оштрафовать, но и выдать предписание переделать электропроводку в тех зонах (квартирах, комнатах, помещениях), где присутствует такое нарушение. Для выполнения условия о возможности замены проводки, необходимо использовать специальную гофрированную трубу из ПВХ, не поддерживающую горение. Проводка за перекрытиями и подвесными потолками также считается скрытой. При прокладке кабелей за подвесными потолками и перекрытиями из горючих (согласно ДСТУ Б В.2.7-19) материалов, их необходимо прятать в закрытые металлические короба. При использовании перегородок и подвесных потолков из негорючих материалов — проводка укладывается в гибкие рукава или короба из негорючих или трудногорючих материалов (группа горючести Г1 согласно ДСТУ Б В.2.7-19). В любом из вышеуказанных случаев должна быть обеспечена возможность замены электропроводки (ДНАОП 0.00-1.32-01, п.2.5.7).
В местах разветвлений проводки устанавливаются разветвительные коробки, в которых осуществляется соединение и ответвление жил проводов. При этом в разветвительных коробках должен быть предусмотрен некоторый запас кабеля или провода, для возможности повторного присоединения либо ответвления провода. Все соединения и ответвления кабеля должны проводиться при помощи опрессовки, спайки или кабельных наконечников, но ни в коем случае не обычной скруткой (ПУЭ, п.п.2.1.21-29). Распределительные коробки должны быть изготовлены из негорючих или трудногорючих материалов и доступны в любой момент для осмотра либо ремонта.
Розетки и выключатели монтируются в специальных коробках (требования ДБН В.2.5-23-2003, п.5.54). Штепсельные розетки устанавливаются в местах, удобных для использования с учетом размещения мебели на высоте не более 1 метра (ПУЭ-2009, п.6.6.28). В жилых комнатах необходимо устанавливать не менее одной розетки на 6 кв.м. площади, в коридорах — не менее одной розетки на каждые 10 кв.м. площади. При этом несколько розеток, устанавливаемых в одном корпусе, считаются как одна розетка. Количество штепсельных розеток в кухне определяется планировкой кухни и размещением кухонной электротехники, но кухонных розеток должно быть не меньше пяти. Все розетки должны быть рассчитаны на ток до 10А и иметь защитное приспособление, которое автоматически закрывает гнезда розетки при вытянутой вилке (ДБН В. 2.5-23-2003, п.п.5.56, 5.58). Если сеть имеет провод заземления, необходимо устанавливать розетки на ток не менее 10А с защитным контактом, при этом конструкция розетки должна исключать возможность использования токопроводящих контактов в качестве защитных контактов заземления (ДНАОП 0.00-1.32-01, п.2.6.8).
Согласно требованиям ДБН В.2.5-23-2003 (п.5.68) выключатели для светильников необходимо устанавливать на стене со стороны дверной ручки на высоте от 0.8м до 1.7м. Как правило, их устанавливают с таким рассчетом, чтобы зайдя в комнату, можно было сразу попасть рукой по выключателю, а это приблизительно на уровне 85 см от пола. Подключать проводку к выключателю необходимо таким образом, чтобы размыкался фазный провод (ПУЭ-2009, п.6.6.26).
В целях безопасности и исключения возможности короткого замыкания или пожара все розетки и выключатели необходимо устанавливать на расстоянии не меньше 60 см от душевых кабинок и не менее 50 см от газопроводов (ДНАОП 0.00-1.32-01, п.п.2.6. 6, 2.6.7).
При монтаже и соединении проводов, нужно помнить, что слабый контакт в местах соединения проводников приводит к нагреву проводника, а это зачастую может стать причиной пожара. Необходимо избегать соединений проводов методом скрутки, вместо этого спаивать или соединять специальными кабельными наконечниками. Все монтажные работы по прокладке электропроводки делаются только при отключенном электропитании во избежание поражения электрическим током.
Пример проекта структурированной домашней электропроводки 1
У меня есть планы 2 проектов из разных домов, которые я построил. В первом плане я сделал простой макет
макета дома и нарисовал линии для каждого провода. Это может работать для простых диаграмм, но, как вы можете видеть ниже,
получить беспорядок, как вы добавляете больше проводов. Я придумал лучший метод во втором плане проводки.
Тем не менее, этот план определенно достоин внимания, так как в нем много хороших уникальных идей. Пожалуйста, смотрите
Руководство по схеме подключения для получения дополнительной информации или если вы не понимаете некоторые из
примеры ниже.
Этот первый план излагает следующее:
- Коаксиальный кабель RG-6 для спутникового и кабельного телевидения
- Кабель Cat-5 для Интернета
- Кабель Cat-3 для телефона
- провод динамика для некоторых встроенных в стену/потолок динамиков и для разъемов типа «банан» рядом с некоторыми полочными динамиками
- видеокабель для камер наблюдения
- сигнальный кабель для датчиков движения и клавиатур системы охранной сигнализации
- компонентные аудио/видео кабели, идущие от компьютера к развлекательному центру в гостиной
- компьютерные кабели, позволяющие установить второй компьютерный монитор и клавиатуру в отдельной комнате
- Электрические настенные розетки X10, позволяющие дистанционно управлять электрическими устройствами
Нажмите на изображение, чтобы увеличить его
Что в этом плане:
В этом плане используется идея о том, что лучше слишком много, чем слишком мало. Для начала в каждой спальне по 2 настенных тарелки.
с телефоном, интернетом и кабельными разъемами. Две настенные пластины обычно находятся на противоположных концах комнаты. Идея
здесь, чтобы определить каждое место, где потенциально может быть размещен стол / стол (после учета двери,
окна и кладовки), а затем поставить туда настенные плиты.
Главная спальня/ванная комната оформлена по-королевски со встроенными в стену динамиками для спальни и в потолке.
колонки для бани. Эти динамики представляют собой проводные разъемы за шкафом, в котором находятся телевизор и стереосистема.
составные части. Мой A/V-ресивер имеет выходы A/B, поэтому для запуска второй пары не требовалось никакого специального оборудования.
компьютерные колонки. Есть также 2 соединения коаксиального кабеля за Armoire для моего спутникового ресивера. Ванная комната
также есть телефон, Интернет и настенная розетка для кабеля рядом с кроватью.
Я под проводом главную спальню, когда дело дошло до спутникового ресивера. Для приемников DirecTV требуется телефонная розетка
работать. У меня не было TiVo наверху, но если он есть, более новые устройства TiVo/DirecTV могут использовать Интернет для
скачать программы. Если у вас спутниковый видеорегистратор с двумя тюнерами, вам потребуется по одному коаксиальному соединению для каждого тюнера.
Если у вас есть спутник и вы используете антенну для местных каналов, то для этого потребуется третий коаксиальный кабель.
Внизу в столовой установлены потолочные динамики, а в солнечной комнате — наружные настенные динамики.
В семейной комнате были полочные колонки, но провода тянулись через стены к пластинам прямо за
компьютерные колонки. Все эти динамики были подключены к пластинам за развлекательным центром. Основной приемник
был для семейной комнаты, а второй усилитель (с входом от ресивера) использовался для других комнат.
Помимо акустического провода в развлекательном центре были:
- Телефонная линия для спутникового ресивера
- Интернет-кабель для игровой системы: PlayStation или XBox
- 3 коаксиальных кабеля для спутникового ресивера TiVo: 2 для спутникового ресивера с двумя тюнерами и один для местных каналов через антенну
- Четвертый коаксиальный кабель подключен непосредственно к Sun Room, чтобы выход спутникового ресивера можно было смотреть на двух телевизорах, не платя за второй ресивер.
Примечание: В Солнечной Комнате также был коаксиальный кабель для антенны, чтобы наблюдать за местными жителями, и переключатель A/B для выбора между местным или спутниковым каналом. - Компонентные аудио/видео кабели от компьютера, чтобы можно было проигрывать музыку или фильмы с компьютера на телевизоре/стерео
Примечание. Другой набор этих кабелей вел в спальню наверху, где у меня был компьютер до того, как у нас появились дети.
На кухне была стандартная телефонная линия плюс интернет-разъемы, так что я мог работать на ноутбуке.
У меня также были компьютерный монитор и клавиатура на кухне, хотя сам компьютер находился в подвале.
Я не хотел идти в подвал, чтобы проверить свою электронную почту, поэтому я добавил в компьютер вторую видеокарту.
и протянул 50-футовый кабель VGA ко второму монитору на кухне. Я также проложил 50-футовый USB-кабель, чтобы можно было
иметь вторую клавиатуру USB, чтобы пойти с этим монитором.
Я также установил систему сигнализации, которую купил через Интернет. Одна панель сигнализации была прямо у гаража
входная дверь в дом, а другая была в хозяйской спальне. Три детектора движения охватили большую часть
первый этаж и четвертый прикрывали сам щит сигнализации в подвале. Рог для будильника
тоже был в подвале.
Система безопасности состояла из четырех камер X10, которые были подключены к антенне. Пульты X10
убедитесь, что одновременно активна только одна камера. Поэтому мне удалось объединить все четыре линейки камер в
один с использованием Y-компонентных разветвителей в обратном направлении. Затем я использовал радиочастотный модулятор для преобразования компонента в коаксиальный кабель.
кабель, а затем использовал коаксиальный разветвитель в обратном направлении, чтобы объединить канал камеры с каналом антенны. РФ
модулятор позволил мне выбрать, какой канал я хотел использовать, и я смог найти пустой канал, на котором не было статических помех.
от антенны.
Большинство проводов тянулось к углу подвала рядом с электрической коробкой (недостаточно близко, чтобы
вмешательство). Кабельный модем, сетевые маршрутизаторы, панель сигнализации и все соединения были расположены здесь.
В каждой комнате в передней части дома была розетка X10. Мы использовали это для рождественской свечи
свет в окнах. Примерно за 30 долларов мы могли включать/выключать свет с помощью таймера (управляемого компьютером).
или с пультом.
Затем проверьте второй пример плана проводки.
План домашней проводки | Бесплатные шаблоны планов домашней проводки
План этажа с 3 спальнями
92618
332
Макет школы
85155
312
План дома
68911
248
План этажа торгового центра
68864
277
План небольшой гостиницы
39438
227
План домашней электропроводки
39104
246
План офиса
37701
216
План этажа с 2 спальнями
25833
188
Ландшафтный дизайн
23839
167
Дизайн салона План этажа
23698
198
Доступ к охране склада
23563
239
Схема электропроводки в подвале
22353
177
План этажа сада
21726
238
План этажа дизайна спортзала
19452
202
План электропроводки дома
18340
182
План экстренной эвакуации
17840
181
Электрическая схема
16017
163
Схема посадочных мест в ресторане
15463
174
Размерный план этажа
15254
175
Дизайн-макет кухни
13746
179
Больничный план экстренной помощи
12916
185
План этажа ресторана
12873
153
Дизайн-макет столовой
12374
154
Домашний план действий при пожаре и чрезвычайных ситуациях
12190
165
Офисное здание
10787
162
Цветной план этажа
10392
159
Схема театрального кресла
10378
157
Флаер с планом этажа
10003
176
План эвакуации при пожаре в библиотеке
9945
164
План потолка в отражении дома
9934
162
Бесплатно скачать шаблоны схемы электропроводки онлайн
Просмотрите наш широкий выбор планов проводки, чтобы выбрать тот, который подходит для дизайна и структуры вашего дома.
