Проект электрики дома — типовые проекты электроснабжения частного дома

Электроснабжение современных жилых помещений представляет собой сложную сеть внешних и внутренних коммуникаций. Это провода и кабели различного сечения, электрооборудование, розетки, выключатели, освещение и т.д. Предварительно выполненный проект электрики дома позволяет заранее определить сметную стоимость монтажных работ и материалов. Без грамотно разработанной проектной документации невозможно гарантировать безопасную и эффективную эксплуатацию, а так же надежность и функциональность устанавливаемого электрооборудования.

Требования к электрике в доме

Требования, которые должен учесть типовой проект электроснабжения частного дома, значительно более сложны и ответственны, чем аналогичные условия разработки электрики квартир. Монтаж электропроводки коттеджа должен учитывать различия норм устройства электрических вводов в здание, наличие хозяйственных построек, внешних осветительных приборов, а так же установку более мощного энергетического оборудования – скважинных насосов, автономных электрогенераторов и т. д.

Требования ПУЭ можно разделить на три основных направления:

Нормы устройства вводов в жилые помещения

Правила установки распределительных щитов электрики частного дома

Определение способа прокладки электропроводки внутри и снаружи здания

Приведем самые основные требования, которые в обязательном порядке должны быть учтены при разработке проектной документации.

Устройство ввода электроэнергии в коттедж

Чтобы выполнить присоединение к электросети общего пользования и подвести электричество к своему дому, необходимо:

Заключить договор с компанией-поставщиком электроэнергии

Получить соответствующие технические условия (ТУ)

Разработать на основании ТУ проект электроснабжения

Вот основные требования, которым должен соответствовать ввод силовых кабелей в жилое здание:

Ввод силовых кабелей в здание осуществляется подземным или воздушным способом. В большинстве ТУ для своего удобства поставщик электроэнергии прописывает воздушный ввод

При воздушном вводе применяются провода марки СИП с расчетной площадью сечения жил (в зависимости от вида питающей сети, обычно не более 16 мм2)

Если расстояние от дома до существующей опоры внешней электросети превышает 25 м, необходимо запроектировать установку дополнительного, промежуточного столба

Предусмотренная проектом по электроснабжению высота крепления вводных проводов должна превышать 2,75 м. Ввод располагается ниже козырька крыши более чем на 20 см

Параллельная прокладка вводных кабелей должна вестись на удалении 1 м от окна или балкона, а так же с отступом более 20 см от стены фасада

Монтаж электросчетчика на фасаде дома позволит выполнить ввод более удобным способом

Запрещено проектирование внешних вводных автоматов на фасадах коттеджей

Вводное отверстие в стене должно быть защищено металлической трубой и загерметизировано от влаги

Проект электроснабжения должен обеспечить последующий безопасный монтаж и обслуживание ввода силовых кабелей и проводов в коттедж.

Требования к проектированию распределительных щитов

Вводной электрический кабель должен быть подведен к распределительному щиту. В нем размещают входящие и групповые автоматические выключатели, устройства защиты и автоматики, иногда, счетчик потребления электроэнергии. Распредщит – основное оборудование в системе электроснабжения дома. Его проектирование должно соответствовать следующим нормам:

Щит с установленным счетчиком оборудуют стеклом для снятия показаний приборов и замком

Для установки распределительного щитка выбирают сухое помещение. Недопустимо нахождение над ним кухни, ванной, санузла или сауны. Иначе, необходимо проектировать дополнительную гидроизоляцию

Щит должен быть удален от других труб и внутренних коммуникаций на расстояние 1 м и более

Трубопроводы в помещении установки не должны разветвляться и содержать запорные устройства (вентили, задвижки, фильтры и т.д.)

Для наружного освещения и электроснабжения хозяйственных построек допускается установка дополнительных распределительных щитов

Проект сети электроснабжения коттеджа включает в себя спецификацию с указанием типа распределительного щита, его комплектации электрооборудованием и схему подключения внутренней и внешней проводки.

Проектирование электропроводки

При монтаже внутренней электросети необходимо выполнить разводку проводов от распределительного щита к потребителям и электроприборам – розеткам, выключателям, осветительным устройствам. Проектные решения должны обеспечить не только оптимальную схему электропроводки, но и исключить риск коротких замыканий, возгораний и пожаров. Поэтому проект электроснабжения дома должен соответствовать следующим действующим нормам:

В деревянных домах выполняют проводку открытым способом с защитой проводников коробами, гофрированными или простыми трубами. Если предполагается скрытая проводка, то кабель прокладывается в металлической трубе или гофре

Для коттеджей, выполненных из огнеупорных материалов допустима скрытая проводка с защитой проводов несгораемой оболочкой

Согласно ПУЭ в подвалах и на чердаках необходимо применять открытую защищенную проводку

На кухне при открытой прокладке необходимо проектировать исключительно кабельную проводку

Душевые кабины, ванные комнаты, бани, сауны и другие помещения с повышенной влажностью требуют применения только скрытого метода прокладки проводников

Типовой проект электроснабжения дома так же должен уделять внимание способам внешней электропроводки. Она может осуществляться прокладкой проводов и кабелей по столбам и опорам, по фасадам зданий, а так же под землей.

При этом подземные линии должны быть защищены пластиковыми или ПВХ трубами. А при прокладке по внешним стенам ПУЭ допускает защиту металлической гофрой или трубами с уплотнением и герметизацией от атмосферной влаги.

Закладываемый в проекте электроснабжения уровень защиты уличных электротехнических устройств и приборов освещения должен быть не ниже IP44.

Состав проекта электроснабжения дома

Профессиональный проект электрики коттеджа состоит из следующих обязательных частей:

Однолинейная электрическая схема

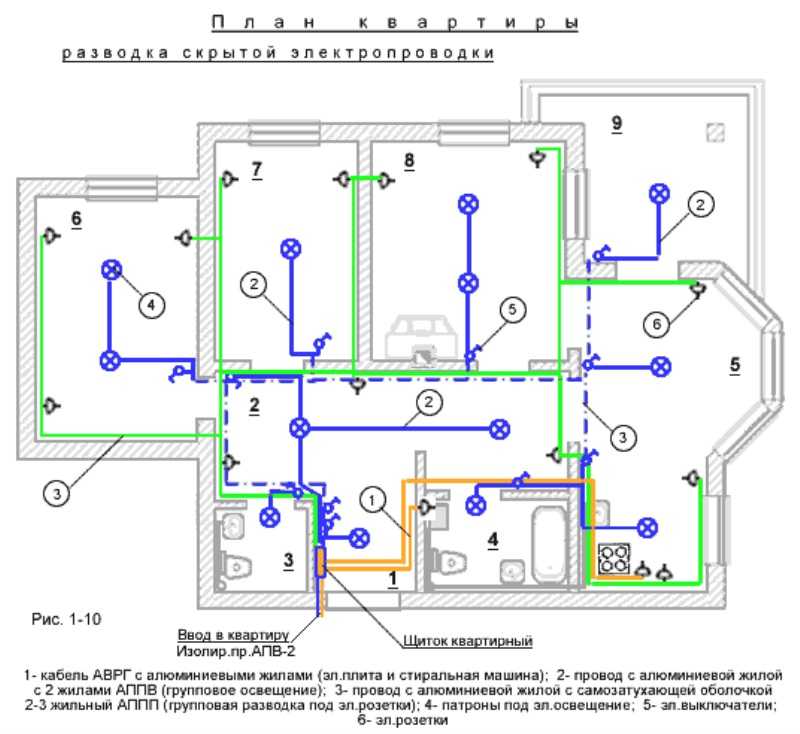

Поэтажный план установки электрооборудования (розетки, выключатели, светильники и пр.)

Схема включения стабилизирующего и автономного электрогенерирующего оборудования

Схема подключения внешних хозяйственных строений

Расчетная часть (общий типовой электротехнический расчет, расчет заземления и молниезащиты)

Спецификация

Смета

При наличии внешнего воздушного или подземного ввода проектная документация в части присоединения к общей энергетической сети выполняется отдельно.

Пример проекта

Ниже для примера приведены некоторые страницы проекта.

Подготовительные работы

Непосредственному проектированию электроснабжения дома всегда предшествует подготовительный этап. Он включает в себя предпроектные работы, такие, как:

Обследование зданий с выполнением замеров и составлением поэтажных планов

Получение технических условий

Заключение договора на поставку электроэнергии

Прежде, чем приступить к монтажу электросети, готовый проект электрики необходимо согласовать со всеми заинтересованными организациями и частными лицами.

Типовой расчет электрики дома

Важнейшей частью проекта системы электроснабжения частного коттеджа является типовой расчет электрики. На основании расчетных данных разрабатывают электрические схемы, выбирают сечение и марку проводников, а так же номиналы оборудования.

Вот основные этапы электротехнического расчета, которые должны присутствовать в проектной документации:

Определение номинальных значений мощности электрооборудования, расчет установленных значений мощности

Нахождение групповых расчетных токов. На его основании выбирают защитную и коммутационную аппаратуру для компоновки распределительного щита

Выбор номинальных параметров защитных аппаратов по току для каждой группы потребителей

Расчет площади сечения и выбор марки групповых кабелей используемых в монтаже электрики частного дома

Определение расчетных значений электрических нагрузок, активной, реактивной и суммарной мощности с введением понижающего коэффициента (коэффициента спроса)

Определение расчетных значений электрических потерь в кабелях и проводах

В типовой проект электросети коттеджа также могут входить расчеты токов короткого замыкания, условий срабатывания устройств защиты / отключения (УЗО) и проверочный расчет сечений проводников.

Учитывая сложность системы электроснабжения частного дома лучше заказать проектирование у ответственных и опытных Исполнителей. Компания-подрядчик должна иметь необходимые лицензии и допуски к работам, опыт разработки проектной документации и квалифицированный инженерный персонал.

Читайте другие статьи по данной тематике

Скрытый электромонтаж в подробностях	Открытая электропроводка
Ретро электропроводка на роликах, изоляторах	Прокладка проводки по потолку
Как провести электропроводку по полу	Как сделать электропроводку в деревянном доме
Резервное электроснабжение загородного дома	Как правильно осуществить прокладку вводного канала в дом
Монтаж электропроводки своими руками	Электропроводка в доме: как сделать
Как выполнять электропроводку в каркасном доме	Монтаж электропроводки в деревянном доме: описание и правила
Как сделать электропроводку в доме из бруса	Автономное электроснабжение загородного дома: готовые решения
Однолинейная схема электроснабжения частного загородного дома	Технология монтажа кабель канала из ПВХ

Услуги по данной тематике

Внутренний электромонтаж	Электрика под ключ
Умный дом под ключ	Электрика в деревянном доме под ключ
Электрика в деревянном доме	Монтаж электрики
Проектирование электроснабжения	Монтаж ретро проводки
Прайс-лист на электромонтажные работы	Проектирование электроснабжения частного дома
Электрика в частном доме под ключ	Электрика в каркасном доме под ключ
Цены на проект электрики	Проект электроснабжения
Расчет стоимости электромонтажных работ	Цена на установку умного дома
Монтаж умного дома	Проектирование умного дома

Типовая Схема Электроснабжения Дачного Деревянного Дома

Рейтинг: 5 / 5

Пожалуйста, оцените
Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5

Данный проект электроснабжения дачного домика предназначен для инженеров-проектировщиков строительно-монтажных и электромонтажных организаций, монтажников распределительных щитов и электриков, работающих на объектах жилого и коммерческого секторов рынка.

Типовое решение, представленное в материале, может быть взято за основу для Вашего конкретного рабочего проекта, а электрические схемы и компоновки электрощита помогут электрикам квалифицировано и качественно осуществить монтаж оборудования.

Многообразие выбора электроустановочных изделий марки Legrand, способных гармонично сочетаться с любым интерьером, давно известно дизайнерам.

Для дизайнеров, предлагающих своим заказчикам не просто дизайн проект помещения, а также и реализацию проекта «под ключ» в сотрудничестве со строительными и монтажными бригадами, статья подскажет, как правильно подготовить смету с ориентацией на бюджет электрической части проекта.

Менеджерам электротехнических компаний, заинтересованным в более профессиональной работе со своими клиентами, статья послужит инструментом дополнительной аргументации.

Также данный материал призван помочь с подбором электротехнического оборудования:
— распределительных щитков, автоматических выключателей, УЗО, УЗИП, контакторов, автоматов защиты двигателей, реле неприоритетных нагрузок и т. п.,
— источников бесперебойного питания,
— кабель-каналов, компонентов слаботочной сети, оборудования для организации рабочих мест.
— электроустановочных изделий различных серий.

Проект электроснабжения деревянного дома выполнен максимально приближенным к реальности — с учетом бюджета, применено актуальное оборудование и новые решения Legrand.

Проект включает в себя:
— планы помещений со всеми необходимыми обозначениями,
— трассировку силовых, розеточных, осветительных групп электроснабжения.
— распределение слаботочной сети.
— схемы распределительных щитов.
— схемы подключения электрооборудования,
— спецификацию электрооборудования проекта.

Электропроект выполнен в соответствии с действующими нормативными и регламентирующими документами (ТР ТС. ГОСТ-Р. ПУЭ. СНиП и др.).

Проект предусматривает воздушный ввод в здание, со щитом учета серии Atlantic, расположенным на опоре линии электропередач.

В щите учета кроме вводного автоматического выключателя и счетчика предусмотрена установка устройства защиты от импульсных перенапряжений (УЗИП) со своим аппаратом защиты.

Применение УЗИП и повторного заземления при воздушном вводе является обязательным.

Защита от сверхтоков в проводке дома и косвенного прикосновения, выполнена с помощью автоматических выключателей серии ТХ с диапазоном токов мгновенного расцепления тип В, имеющих повышенную чувствительность к токам короткого замыкания.

Для защиты от замыкания на землю применяются ВДТ [УЗО) серии RX тип А. реагирующие на переменный и пульсирующий постоянный дифференциальные токи.

Модульное оборудование размещается в навесном щитке серии Nedbox.

Вся проводка прокладывается в кабельных мини-каналах Metra. изготовленных из самозатухающего ПВХ.

Для обеспечения бесперебойного питания телевизора в большой комнате используется ИБП Кеог Multiplug.

Электроустановочное оборудование накладного монтажа — серия Quteo белого цвета.

Розетки на фасаде дома — Plexo.
