Принцип работы

Кинетический микрогенератор представляет собой небольшую катушку индуктивности и маленький, но мощный неодимовый магнит. При перемещении сердечника в такой катушке наводится ЭДС, достаточная для работы дистанционного выключателя.

Микрогенератор имеет ресурс более 1 миллиона нажатий. Такой ресурс обеспечивается практически полным отсутствием механических частей в его конструкции.

типы, схемы и принцип работы

Содержание

1. Устройство одноклавишного выключателя
2. Варианты исполнения
3. Как работает выключатель света с подсветкой
4. Терминалы для подключения проводов и маркировка
5. Фото и описание
6. Устройство выключателей различного типа
7. Клавишный
8. Кнопочный
9. Шнуровой или веревочный
10. Поворотный
11. Акустический
12. Сенсорный
13. Различие выключателей в схемах
14. Ключ
15. Кнопка
16. Проходной
17. Перекрестный
18. Автоматические выключатели: типы
19. Конструкция и принцип работы проходного выключателя
20. Как понять что перед вами проходной выключатель
21. Беспроводной выключатель
22. Сфера применения
23. Когда еще применяются беспроводные выключатели
24. Как работает выключатель света в зависимости от размещения
25. Пара проходных переключателей
26. Заключение

Бытовой выключатель, начиная с одноклавишного — простой предмет, который можно встретить в любой квартире, доме. Это полезное изобретение работает довольно просто. Хотя за время технического прогресса его дизайн, внешний вид претерпел многочисленные изменения. Однако, по сути — принцип работы один и тот же. За исключением, разве что, звуковых, и по способу гашения дуги в камерах. Сейчас очень большой выбор данных приспособлений, по способу применения на любой вкус. Остается немного рассказать о том, как работает выключатель света.

Устройство одноклавишного выключателя

Основные части, из которых состоит бытовой одноклавишный выключатель:

• основание с элементам крепления;
• подвижная панель;
• контактная группа с подвижными и неподвижным контактами;
• декоративные элементы.

Принцип работы стандартного выключателя заключается в замыкании и размыкании электрической цепи при воздействии на неё. Но это действие зависит от разности приборов, особенностей их устройства, функциональности.

Основной принцип работы стандартного выключателя заключается в замыкании и размыкании электрической цепи

Как правильно оформить углы на потолочном плинтусе

Варианты исполнения

Варианты конструктивного исполнения выключателя различаются по степени защиты IPxx. Две цифры xx –обозначают уровень защиты от твердых предметов и частиц и от воды. В зависимости от нее определяется зона применения прибора. Например включатели с IP 21 применимы только в помещениях, а выключатели с IP44/ 54 подойдут для использования снаружи.

Использовать снаружи помещения можно выключатели с повышенной степенью защиты

Еще бывают выключатели для накладного монтажа и встроенного типа. Для накладного монтажа предназначены для использования совместно с открытой проводкой. Они монтируются на подкладку. Второй тип монтируется в выемку на стене, в которую встраивается подрозетник. Такой монтаж идёт со скрытой проводкой и поэтому он более эластичный. В нем меньше шансов что-то повредить, но, с другой стороны,самой работы по монтажу больше.

Как правильно сообщать данные за электроэнергию: как передавать, когда и каким способом

Выключатель накладного типа

Из вариантов выключателей есть еще различие по номинальной нагрузке. Она фиксируется в силе тока или мощности, которую способен коммутировать прибор. Указанную на корпусе или в спецификации величину превышать нельзя.

Замена электросчетчиков: за чей счет меняют счетчик электроэнергии и в каком случае

Как работает выключатель света с подсветкой

В наше время популярности набирают выключатели, оснащенные цепью подсветки. Как работает выключатель света с таким дополнением, которое служит не только для красоты, но и выполняет определенные функции:

• позволяет определить местонахождение включателя в темноте;
• является индикатором отключенного состояния коммутационного прибора;
• определяет целостность цепи освещения (а, в случае применения ламп накаливания, говорит об исправности лампочки).

Выключатель с подсветкой служит не только для красоты, но и выполняет определенные функции

Ящик для счётчика: требования к металлическому корпусу для уличной установки прибора учёта

На приборе образуется цепь освещения. Для того, чтобы эта конструкция заработала достаточно очень малого тока — единицы миллиампер. Для использования в таких условиях пригодны светодиоды или миниатюрные неоновые лампы.

Схема выключателя с подсветкой

На схемах видно, как работает выключатель. Если отключить основной коммутационный прибор, то через светодиод идет ток, ограниченный резистором и сопротивлением светильника. Если выключатель замкнут, то цепь подсветки зашунтирована и LED не горит. При отключении лампы, цепь свечения разрывается и его не будет.

Как починить наушники – блютуз, для телефона, если не работает один, сломался микрофон, штекер, отошел контакт и другие случаи

В незапамятные времена, когда еще не было выключателей с подсветкой и преимущественно пользлвались лампами накаливания, цепь подсветки не влияла на работу схемы. Когда в обиход вошли энергосберегающие и светодиодные светильники, даже крайне малый ток, текущий через резистор и LED, в некоторых случаях, вызывает неприятное мигание ламп. Победить эту проблему может зашунтированный светильник резистором в несколько килоОм или конденсатором.

Терминалы для подключения проводов и маркировка

Итак, чтобы подключить проводники к коммутационному аппарату, используют два основных вида клемм:

Для монтажа выключателя применяются винтовые и пружинные типы клем

• винтовые – жила проводника зажимается путем затяжки винтов;
• зажимные (пружинные) — проводник достаточно вставить, подпружиненная площадка прижмет его сама.

Удобнее, конечно пружинные, с той точки зрения, что их легче монтировать. Винтовые же, в сравнении с предыдущими, надежнее. Однако, если проводка выполняется кабелем с алюминиевыми жилами, следует помнить о пластичности этого металла. Винтовые терминалы требуют периодического подтягивания, иначе не избежать появления плохих контактов и соответствующих последствий. Пружинные не нуждаются в подтягивании, поскольку поджимают провод сами.

Цветовые и буквенно-цифровые маркировки электроцепей

Рассматривая выключатель с фронтальной части, сложно не заметить символы. Их обозначение указывает на место применения прибора.

Фото и описание

На обычных клавишных включателях освещения, можно встретить обозначение I и O, что означает включенное и выключенное положение.

Клавишный выключатель с обозначениями I и O

Также у обычных приборов, работающих только на замыкание-размыкание электрической цепи, может быть нанесено обозначение в виде символа ключа.

Клавишный выключатель с обозначением в виде символа ключа

Еще один из видов выключателей — кнопочный выключатель не имеет фиксации в одном положении. Поэтому такие выключали могут быть использованы в качестве звонковых кнопок, либо в качестве выключателей в системе освещения, собранной на основе импульсных реле. У них специальная маркировка в виде колокольчика.

Кнопочный выключатель

Существуют проходные выключатели, с обозначением двунаправленной стрелки.

Проходной выключатель накладной конструкции с двунаправленными стрелками

Бывают приборы проходного типа, на них наносят символы в виде ступеней. .

Проходной выключатель с символом лестничного пролета для внутреннего монтажа

Эти все маркировки могут наносится или вовсе не присутствовать на панели включателя. Здесь вы не встретите единых стандартов, поэтому каждый производитель волен наносить знаки по своему усмотрению. И нередко попадается товар, даже среди мировых брендов, на котором часто отсутствуют какие-либо обозначения.

Устройство выключателей различного типа

По своему предназначению — включать и выключать электрический прибор, выключатели любого типа отвечают требованиям. Но они различаются между собой по конструкции.

Клавишный

Конструкция, которую чаще всего можно встретить. Как работает выключатель света клавишный? В одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Клавишный выключатель подразделяется на: одноклавишный, двухклавишный и трехклавишный .

Клавишный выключатель

С течением времени устройство выключателя клавишного типа, практически, не изменилось, за исключением декора пластиковой поверхности. За ней находится действующая подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Как видно из названия, этот вид выключателя основан на кнопке. Существует два варианта такого прибора:

Кнопочный выключатель

1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение. Применяется для светильников, встраиваясь в них.
2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле. Предназначен для вертикальной плоскости.

Шнуровой или веревочный

Такой светильник вы наверняка видели не раз. Этот выключатель веревочного типа, (выключение-выключение от шнурка) бывает встроенным в настенные светильники, а бывает идет отдельным прибором, предназначенным для освещения всей комнаты или ее части. Управляется методом дерганья за шнурок.

Веревочный или шнуровой выключатель

Как работает выключатель света шнуровой? Механизм такого светильника сложнее, чем его принцип действия. Алгоритм прост – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

• потяните за шнур первый раз — и свет включится;
• потяните второй раз чтобы его выключить;
• третий раз снова произойдет включение и так далее.

Он работает по механизму замыкание-размыкание контактной группы. Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле.

Поворотный

В наши дни, это довольно редкий экземпляр. Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. В настоящем применяются редко, поскольку не очень удобны в пользовании, разве, что ради декора.

Поворотный выключатель

Но есть и современные выключатели, которые можно отнести к этой категории. Они совмещены с диммерами — это такие регуляторы яркости. Чтобы выключить свет, нужно повернуть рукоятку в сторону минимальной яркости и довернуть до фиксации. Чтобы выключить свет — поверните ручку в противоположном направлении.

Акустический

Выключатель с реакцией на звук. Внутри встроен микрофон, который улавливает звук и преобразовывает его в электрический сигнал, тот, в свою очередь усиливается, фильтруется, сравнивается с установленным порогом.

Акустический выключатель

Акустический выключатель будет незаменимой вещью в доме или квартире, где проживает человек с нарушениями двигательных функций или слабовидящий. Если уровень звука превышен, формируется команда на включение или отключение нагрузки. Однако есть вероятность посторонних шумовых эффектов, от которых возможны несанкционированные срабатывания.

Сенсорный

Это новшество среди включателей характеризуется тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия. Больше всего такие включатели подходят для системы «Умный дом», ведь помимо включения света, к этому выключателю можно встроить дополнительные функции. В обычных же домах этот выключатель служит для эстетики и оформления помещений в стиле Хай-Тек.

Сенсорный выключатель

Различие выключателей в схемах

Представьте, что выключатели, принадлежащие к одному типу и схожие п внешнему виду, отличаются разницей в функциях. В большинстве случаев это различие определяется конструкцией контактной группы, но не всегда.

Ключ

Это самый известный бытовой размыкатель/замыкатель электрической цепи. В этом распространенном типе происходит взаимосвязь между количеством клавиш и соответствующим числом контактных групп.

Контактные группы выключателей типа «ключ»

Выводы контактов со стороны питания обычно объединены.

Кнопка

В этом случае разница включателя только в направлением воздействия. Либо же в положении фиксации, её отсутствии в некоторых случаях.

Контактная группа кнопочного прибора

Функционал контактов тот же, однако устроен немного по-другому и на схеме обозначается иным символом.

Проходной

Данный выключатель работает в большей степени, как переключатель. Его оснащает перекидная контактная группа. Рассмотрим, как работает выключатель света проходной? Действует он так: в одном положении замкнута одна пара контактов, в другом – другая. Встречаются в одноклавишном и двухклавишном исполнении.

Схема контактов проходного выключателя

На первый взгляд его трудно отличить от обычного ключа, если нет соответствующей маркировки. Но, если вы посмотрите на тыльную сторону, то увидите на нанесенную на ней внутреннюю схему. Производится в одиночном или двойном исполнении.

Перекрестный

У этого переключателя одна клавиша управляет двумя перекидными группами контактов, соединенными особым образом. В этом случае аппарат совмещается с проходными там, где можно создать нагрузку для управления из трех мест и более.

Схема перекрестного выключателя

Автоматические выключатели: типы

Существуют основные типы автоматических выключателей:

• 2-полюсный: предназначен для однофазной линии, состоящей из одного разъема под напряжением и одного нейтрального провода.
• 4-полюсный: рассчитан на трехфазную линию, состоящую из 4 слотов, где могут быть подключены три фазовых провода и нейтральный провод.

Как работает выключатель света автоматический? Примечательно, что он функционирует как система защиты в режиме реального времени для основных цепей, используемых в промышленности и других высоковольтных коммерческих местах, в которых есть реальная угроза поражения электрическим током, результатом которой может оказаться несчастный случай.

Конструкция и принцип работы проходного выключателя

Проходные выключатели ставят там, где свет включается и выключается из разных концов жилого помещения или лестничного пролета. То есть вы можете включить свет, скажем в прихожей, а выключить его в какой-нибудь комнате. И при этом освещение будет только в одном нужном вам месте. Мало того, что такой способ удобный, он еще и экономит электроэнергию.

Подключение проходного выключателя

По антуражу проходной выключатель ничем не отличается от обычного. Лицевую панель покрывает изображение стрелочек (вверх/вниз). Если простой выключатель характеризуется одним входом и одним выходом, то проходное устройство имеет один вход и два выхода. Как работает выключатель света проходной? Этот выключатель света работает не от разрыва тока, а от перенаправления его на любой из выходов.

Что такое автоматический выключатель максимального тока и как его выбрать

Как понять что перед вами проходной выключатель

Конечно, опытному электрику достаточно посмотреть на изделие, и он уже понимает, что перед ним проходной выключатель. Для остальных существует схема. Качественный производитель всегда дополнительно к выпускаемому товару добавит нарисованную электрическую схему двойного тройного или одинарного исполнения, которая располагается под корпусом устройства.

Одинарное проходное устройство можно определить наглядно. Достаточно осмотреть его и найти клеммы с медными контактами. Их должно быть три. Дальше возьмите мультиметр и с его помощью прозвоните их между собой, чтобы не перепутать. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.

Схема подключения проходного выключателя

Кроме того, у проходного устройства есть и другие отличия от обычного выключателя. Здесь присутствует трехжильная коммутация. Между тем, у простого выключателя коммуникация двухжильная. И представляет он собой переключатель, который перенаправляет напряжение от одного контакта на другой. Один источник света тут управляется парой проходных включателей. Каждый имеет свои ноль и фазу. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. Стоит выключить один из двух переключателей — и провод фазы разомкнется, а контакт парного выключателя — замкнется. Это означает, что свет гаснет, когда на обоих устройствах клавиши находятся в разном положении, а если в одинаковом — то включается.

Беспроводной выключатель

В сфере выключателей, можно встретить всё больше новшеств, созданных для повышения комфорта пользователей. Так, широкое распространение получили дистанционные выключатели. Система, работающая на расстоянии. Не исключено настенное крепление беспроводного выключателя.

На первый взгляд может показаться, что беспроводной выключатель устанавливают развлечения ради, но на самом деле, некоторым людям он жизненно необходим. Например тем, у кого ограничены возможности передвижения, а так же населению пожилого возраста.

Устройством легко управлять. С его помощью можно контролировать освещение во всем доме, включать и выключать лампы, а так же изменять их яркость. Кроме того, благодаря особой конструкции, нет необходимости портить стены и проделывать большие отверстия для монтажа.

Постепенно, привычные нам выключатели отходят на второй план. Они не слишком удобные в применение, их сложно устанавливать, подключать, к тому же имеют небольшой ресурс. Беспроводные аналоги, пока не так широко применяются, зато обладают лучшими качествами.

Сфера применения

Стильный внешний вид и установка в течение нескольких минут — еще одно из достоинств беспроводных выключателей. Давайте рассмотрим, в каких случаях чаще всего их применяют:

• При переносе старого выключателя, когда его установке мешают предметы мебели. Крепление нового устройства производится в любой точке комнаты — на стену, зеркало, шкаф или другой элемент комнаты.
• Для устранения ошибок электриков. При монтаже проводки часто совершаются оплошности, которые влияют на комфорт проживания в квартире или доме. В таких случаях не обязательно делать штробу или планировать дорогостоящий ремонт — можно установить беспроводной выключатель (с пультом или без него).
• Когда помещение ограничено по размерам и некуда больше поставить. Чтобы не вмонтировать выключатель в шкаф, существуют накладные аналоги. Они легко устанавливаются, крепятся в любом месте, как радиовыключатель на любом мебельном гарнитуре (журнальный стол, тумбочка и прочее).
• В деревянных домах. В таких уютных и теплосберегающих домах часто возникают сложности с проведением проводки. Скрытую проводку не всегда можно поставить по технике безопасности, а открытая слишком уязвима и доступна для грызунов. Поэтому лучше всего решить этот вопрос с помощью беспроводных выключателей освещения, которые упрощают процесс монтажа скрытой проводки и позволяют сэкономить деньги.
• Для управления освещением из нескольких мест. Иногда выключение света необходимо провести из нескольких частей комнаты. Тогда, чтобы не тянуть провода к каждому выключателю, используются беспроводные устройства. К этому решению прилагаются беспроводные выключатели с пультом ДУ.

Беспроводной выключатель

УЗО в цепях питания приводных преобразователей частоты

Когда еще применяются беспроводные выключатели

Вот еще несколько случаев, когда применяются беспроводные выключатели:

• При монтаже дополнительных выключателей. Например, после ремонта, который делали не вы, обнаруживается вдруг, что не хватает выключателей в определенных местах и требуется дополнительная их установка. И тут на помощь придет беспроводной выключатель.
• Для управления светом на больших расстояниях. Допустим, регулировать включение и отключение лампы в одной комнате, вам необходимо из другой комнаты, части квартиры или даже улицы. Протягивать кабель дополнительного выключателя дорого и небезопасно, а возможности новой технологии позволяют избежать таких проблем. Фишка радиовыключателей заключается в большом диапазоне работы — до 350 м . Всё зависит от модели устройства. Управлять можно простым пультом, небольшого размера в виде брелка.
• С целью сохранения дизайна помещения. Если монтаж выключателя в углубление невозможен, приходится ставить накладные типы изделий, которые портят внешний вид комнаты и выглядят не очень солидно. Решение проблемы — установка беспроводного устройства, которое отличается небольшой толщиной и отлично вписывается в интерьер.
• В качестве альтернативы обычным устройствам. Для внесения новшества и улучшения комфорта. Лучшим решением здесь, конечно, будет установка беспроводного дистанционного выключателя. Самое главное, чего еще не было сказано про беспроповодные выключатели — они обойдутся дороже, чем обычные — это факт. Зато их легко устанавливать и управлять с их помощью освещением.

Беспроводные выключатели в деревянных домах

Как работает выключатель света в зависимости от размещения

Как правильно разместить выключатель, чтобы иметь возможность включать свет и гасить его в помещении, где есть несколько входов? Когда один выключатель в зоне большой площади, не всегда эта точка удобна в доступе.

И сразу возникает вопрос, как работает выключатель света в разных концах квартиры, коридора, лестницы в подъезде, на придомовой территории и так далее таким образом, чтобы контролировать одну часть помещения, находясь в другой. Вариантов много, некоторые могут показаться совсем фантастическими, но технический прогресс не стоит на месте. Другое дело, зачем замахиваться на дорогие запредельные вещи, если можно использовать проходной выключатель.

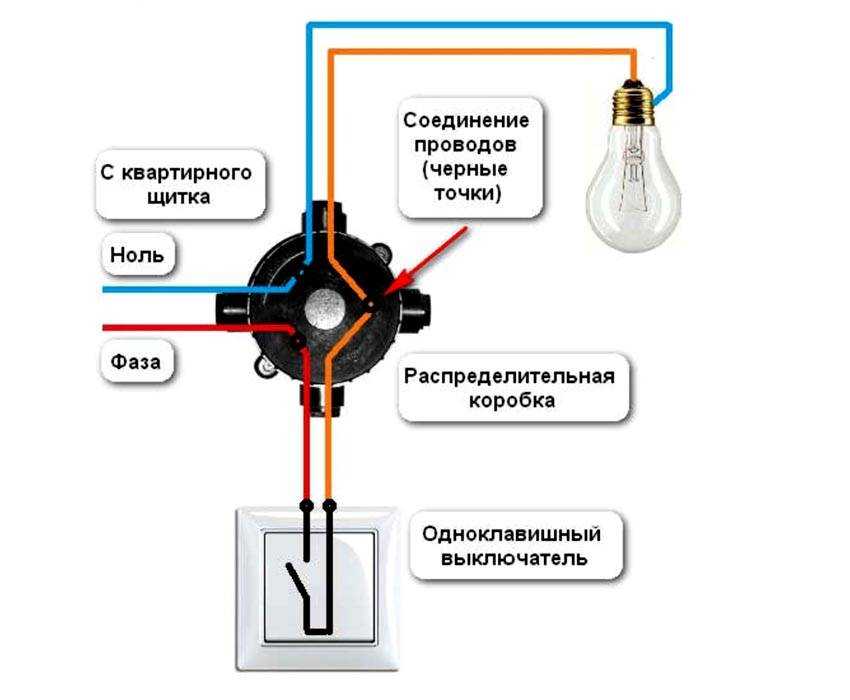

Есть простая схема, может быть кто-то помнит ещё со школьных времен, в учебниках по физике. В основе этой задачи заложен принцип работы проходного выключателя, где предлагается возможность включить и выключить лампочку в любом конце коридора.

Простая схема «одна лампочка и один выключатель»

Ключ К1 замкнут, значит лампочка светится. Если разомкнуть контакты — лампа погаснет. Чтобы достичь цели по включению-выключению с разных концов коридора, нужно перейти на другую схему.

Пара проходных переключателей

Эта задача решается просто: нужны не выключатели, а переключатели, плюс — дополнительный провод. Переключатель передает напряжение на один из двух проводов:

Переключатель передает напряжение на один из двух проводов

В этом месте фаза передается с контакта 1 на 2. При нажатии на переключатель, напряжение с контакта 1 будет поступать на 3. В итоге только, в любом положении переключателя, один из проводов будет под напряжением: 2 или 3. Это и есть электрическая схема проходного выключателя: простой переключатель.

Почему нельзя оставлять зарядку в розетке (зарядное устройство): чем это чревато, отзывы

Должен быть еще один проходной выключатель света. К этому переключателю нужно протянуть еще два провода.

Еще один проходной выключатель света. К этому переключателю нужно протянуть еще два провода

Нажав переключать №1 мы разомкнем цепь. Что примечательно, нажав переключатель №2 произойдет тоже самое.

переключателем №1 мы разомкнем цепь. примечательно, нажав переключатель №2 произойдет тоже самое

Это означает, что свет можно выключить с любого конца коридора. И выключить его можно таким же манером — щелчком любого из переключателей. Например, первым:

УЗО в цепях питания приводных преобразователей частоты

Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится

Одноклавишный проходной выключатель не имеет положений Вкл/Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится.

Техника безопасности при работе с электрооборудованием: общие сведения и основные мероприятия

Заключение

Ознакомившись как работает выключатель света и поняв принципом его работы, вы теперь какие существуют варианты управления светом. А выбор их действительно огромен. Производятся выключатели на любой вкус и кошелек. Стандартные, сенсорные, акустические, шнуровые и прочие. Каждый из видов подходит для своего конкретного случая. Есть более экономичные варианты, характеризующиеся по силе тока. Если нужно установить новый выключатель самостоятельно, то без схем и знания того, как он работает не разобраться. К тому же каждому выключателю соответствует его сфера применения. Ориентируясь на данные в этой статье, вы легко подберете выключатель, соответствующий вашим требованиям.

Различные типы электрических и световых выключателей

Магнитный выключатель в корпусе MLP.

Изображение предоставлено: MagneLink, Inc.

Электрические выключатели представляют собой электромеханические устройства, которые используются в электрических цепях для управления питанием, обнаружения выхода систем за пределы их рабочих диапазонов, сигналов контроллеров о местонахождении элементов машин и заготовок, обеспечения средств ручного управления функциями машин и процессов, управления освещением , и так далее. Электрические выключатели бывают разных стилей и приводятся в действие вручную, ногой или посредством обнаружения давления, уровня или объектов. Переключатели могут быть простыми двухпозиционными или иметь несколько положений, которые, например, могут управлять скоростью многоскоростного вентилятора. Выключатели могут быть разных форм и размеров, например, тумблеры или кнопки, и могут быть окрашены в различные цвета.

Типы электрических выключателей

Существует множество различных типов электрических выключателей. Функция переключателя определяется количеством полюсов и ходов переключателя. «Полюса» — это отдельные цепи, которыми управляет переключатель (например, «3-полюсный» переключатель имеет три цепи, управляемые одним и тем же ходом). «Переходы» — это уникальные положения или настройки переключателя (например, «двойной переключатель» может работать в двух разных положениях, таких как вкл/выкл, высокий/низкий и т. д.). Комбинация количества полюсов и направлений дает краткое описание функции переключателя, поэтому функция, например, «однополюсного, двухпозиционного» переключателя является неявной. Типы переключателей обычно обозначаются аббревиатурой для краткости, поэтому однополюсный двухпозиционный переключатель будет называться переключателем «SPDT».

Простейший тип выключателя — это однополюсное однопозиционное (SPST) устройство, функционирующее как двухпозиционный выключатель. Двухполюсные переключатели на два направления (DPDT) обычно используются в качестве внутренних цепей с изменением полярности. Выключатели до четырех полюсов и трех направлений являются обычным явлением, а некоторые имеют разрывы.

Ножные переключатели

Ножные переключатели

— это электромеханические устройства, используемые для управления питанием в электрической цепи нажатием ноги. Они часто используются на станках, где оператору нужны руки для стабилизации заготовки. Ключевые характеристики включают количество педалей, функцию переключения, номинальное напряжение и номинальный ток. Ножные переключатели находят применение во многих прессах, где нельзя использовать ручное управление для запуска цикла. Они также широко используются в больничном оборудовании и офисных машинах.

Сигнализаторы уровня

Датчики уровня

— это электромеханические устройства, используемые для определения уровня жидкостей, порошков или твердых веществ. Они монтируются в баках, бункерах или бункерах и могут передавать данные в систему управления. В некоторых случаях их можно использовать для непосредственного приведения в действие устройства, например реле уровня, используемого в бытовых водоотливных насосах. Ключевые характеристики включают измеряемую среду, тип выхода, тип переключателя, номинальные значения напряжения и тока, а также материалы, используемые для корпуса, штока и поплавка. Реле уровня широко используются в обрабатывающей промышленности для контроля уровня в резервуарах и бункерах. Они также используются в повседневных приложениях.

Типы переключателей: Концевой выключатель на панели управления.

Изображение предоставлено: история инженера/Shutterstock.com

Концевые выключатели

Концевые выключатели

— это электромеханические устройства, предназначенные для механического определения движения и положения и подачи выходных сигналов на контроллер. Они доступны в виде коммутаторов без оболочки или в прочных корпусах, предназначенных для жестких условий заводского цеха. Ключевые характеристики включают тип привода, напряжение и номинальные токи. Различные типы приводов, от стержней до усов, гарантируют, что любой тип машины, компонента или заготовки может быть обнаружен концевым выключателем. Концевые выключатели используются во многих бытовых машинах, таких как стиральные машины. В своей усиленной форме они используются на многих типах производственных объектов, таких как сталелитейные заводы и бумажные фабрики.

Магнитные переключатели

Магнитные переключатели

, также известные как герконы, представляют собой тип электрического переключателя, в котором замыкающий механизм переключателя управляется наличием или отсутствием магнитного поля. В типичной конструкции контакты переключателя нормально разомкнуты, когда магнитное поле не находится в непосредственной близости от переключателя, но затем контакты замыкаются, чтобы замкнуть цепь, когда приложено магнитное поле или когда переключатель находится в непосредственной близости от магнита. поле от постоянного магнита или катушки реле под напряжением. Одним из применений магнитных переключателей является обнаружение открытия и закрытия дверей и окон в рамках системы безопасности.

Мембранные переключатели

Мембранные переключатели

представляют собой электромеханические устройства на печатной плате, которые обеспечивают тактильное управление процессами и машинами без необходимости использования отдельных нажимных переключателей. Они часто разрабатываются специально для конкретного процесса. Ключевые характеристики включают тип сборки схемы, тип исполнительного механизма и тип клеммы. Количество клавиш, графика, подсветка и дисплеи также могут быть важными характеристиками. Мембранные переключатели распространены в коммерческих продуктах, где объединение всех функций управления в одном устройстве может снизить затраты по сравнению с использованием дискретных переключателей.

Реле давления

Реле давления

— это электромеханические устройства, используемые для определения давления жидкости и подачи выходных сигналов на контроллер. В качестве чувствительного средства они часто используют диафрагму. Основные характеристики включают тип давления, измеряемую среду, материал диафрагмы, подключение давления, минимальное и максимальное рабочее давление и максимальный ток переключения. Реле давления используются для поддержания давления в определенных пределах в системах смазки, где условия избыточного или пониженного давления могут привести к повреждению машины.

Цепные переключатели

Цепные выключатели

— это электромеханические устройства с ручным управлением, которые используются для включения и выключения цепи или переключения цепи на более высокие уровни мощности. Чаще всего они применяются в освещении, где они используются для переключения ламп. Тросовые выключатели используются в качестве устройств аварийной остановки.

Основные характеристики

включают функцию переключения, номинальное напряжение и ток, а также различные функции, характерные для приложений экстренной остановки, такие как обнаружение обрыва кабеля. Для ручного управления верхним освещением и вентиляторами можно использовать один тяговый переключатель. В качестве тросовых выключателей они используются для устройств аварийного останова, например, по длине движущегося ролика. Их иногда называют веревочными тягами или канатными тягами.

Кнопочные переключатели

Кнопочные переключатели

, также называемые кнопочными переключателями, представляют собой электромеханические устройства с ручным управлением, используемые для переключателей и коммутационных цепей. Это наиболее распространенная разновидность переключателей, используемых на промышленных панелях управления. Основные характеристики включают функцию переключения на одно или два направления, тип контакта, тип монтажа, тип привода и диаметр выреза в панели. Вырез 30 мм является обычным промышленным размером. Кнопочные переключатели составляют основную часть ручных переключателей, используемых в промышленных системах управления. Они доступны в различных формах и стилях, чтобы охватить практически любые сценарии ручного управления. В зависимости от предполагаемых условий эксплуатации кнопочные выключатели могут быть оснащены защитными уплотняющими чехлами, которые предназначены для предотвращения проникновения посторонних веществ и частиц, таких как песок, грязь, пыль или даже жидкости, которые могут вызвать проблемы с надежностью переключателя. механизмы.

Типы выключателей света: Кулисные выключатели.

Изображение предоставлено: Nowwy Jirawat/Shutterstock.com

Кулисные переключатели

Клавишные переключатели

представляют собой электромеханические устройства с ручным управлением, используемые для переключения цепей. Положение оператора переключателя, приподнятое или опущенное, дает быструю визуальную индикацию включенного или выключенного состояния цепи. Основные характеристики включают функцию переключения на одно или два направления, тип монтажа, тип привода и размеры выреза в панели. Клавишные переключатели используются для ручного переключения во многих промышленных системах управления, а также для управления потребительскими товарами и офисными машинами.

Поворотные переключатели

Поворотные переключатели

представляют собой электромеханические устройства с ручным управлением, используемые для переключения цепей и выбора функций. Электрический поворотный переключатель может быть двухпозиционным, двухпозиционным или иметь несколько дискретных упоров. Основные характеристики включают количество полюсов, количество позиций, тип конструкции, тип монтажа и диаметр выреза в панели для переключателей, монтируемых на панель. Поворотные переключатели используются для обеспечения визуальной проверки положения переключателя, позволяя операторам с первого взгляда определить, находится ли цепь под напряжением или нет. Их еще называют переключателями.

Ползунковые переключатели

Ползунковые переключатели

— это электромеханические устройства с ручным управлением, используемые для переключения цепей. Оператор переключателя выполнен в виде ползунка, который перемещается из положения в положение для управления состоянием цепи. Основные характеристики включают функцию переключения на одно или два направления, тип монтажа и размеры выреза в панели. Ползунковые переключатели используются в электрическом и электронном оборудовании, где диапазон переключения может быть ограничен, а экономия важна. Они обычно используются для кнопок включения-выключения или просто в качестве общего переключателя управления.

Дисковые/нажимные переключатели

Дисковые переключатели

, также называемые переключателями с нажимным колесом, представляют собой электромеханические устройства с ручным управлением, используемые для управления электрическими цепями с помощью вращающегося колеса. Они отображают числовое значение, соответствующее положению переключателя. Принцип работы маховичкового переключателя и основные характеристики включают количество положений, тип монтажа, тип привода, тип кодированного выхода и размеры выреза в панели. Дисковые переключатели широко используются в авиационной промышленности для управления полетом, приборов и контроллеров. Они также используются в испытательном и измерительном оборудовании и компьютерных устройствах.

Тумблеры

Тумблеры

представляют собой электромеханические устройства с ручным управлением, используемые для переключения цепей. Операция тумблера приводится в действие рычагом, который нажимается по небольшой дуге. Перемещение рычага вперед и назад открывает и замыкает электрическую цепь, а положение рычага дает быструю визуализацию состояния цепи. Ключевые характеристики включают функцию переключения на один или два направления, 1-осевую, 2-осевую или 3-осевую конфигурацию или, в некоторых случаях, всенаправленную или джойстиковую конфигурацию, а также тип привода.

Тумблеры

широко используются в электронных панелях и контрольно-измерительных приборах, где требуется более широкий диапазон функций переключения, например, в распределительных щитах.

Настенные выключатели

Настенные выключатели

представляют собой электромеханические устройства с ручным управлением, которые чаще всего используются в жилых и коммерческих зданиях для управления освещением. Они также используются для управления потолочными вентиляторами и электрическими розетками. Ключевые характеристики включают функцию комбинированного устройства, тип привода и дополнительные функции переключателя, такие как управление диммером, управление скоростью вентилятора или переключение по таймеру.

Настенные выключатели

специально разработаны для работы от сетевого напряжения и помещаются в стандартные электрические коробки. Они являются стандартными элементами в жилом и коммерческом строительстве. Различные стили декоратора или дизайнера могут выделить эти выключатели среди промышленных выключателей, где эстетика не имеет большого значения.

Электрический выключатель — применение и промышленность

Электрические переключатели используются во множестве приложений в каждой отрасли, например, в аэрокосмической, автомобильной, химической, коммуникационной, морской, медицинской, военной, нефтехимической и транспортной, а также в коммерческом и жилом секторах. Повсеместно распространенная технология, переключатели можно найти как часть пользовательского интерфейса почти для каждого электрического и механического изделия. Вот некоторые типичные места, где можно найти переключатели:

• Управление доступом/выходом
• Самолет
• Амперметры
• Бытовая техника
• Тормозные системы
• Конвейеры
• Краны
• Двери
• Электропневматика
• Аварийная остановка
• Эскалаторы
• ОВКВ
• Гидравлика
• Зажигание/стартер
• Инструменты
• Станки
• Двигатели
• Пневматика
• Сосуды под давлением
• Управление технологическим процессом
• Блокировка безопасности
• Скрубберы
• Сепараторы
• Регулятор скорости
• Отстойники
• Танки
• Трансформаторы
• Клапаны
• Вольтметры

Как правило, конкретное приложение помогает определить, какой переключатель лучше всего подходит для данной работы. Поскольку форм-фактор коммутатора очень важен, выбор не может быть сделан до тех пор, пока не будет определено назначение.

Типы выключателей света

— рекомендации

Полюса, дальность и форм-фактор

Поскольку для разных приложений потребуются разные типы переключателей — как с точки зрения их форм-фактора, так и количества полюсов и направлений — важно знать, для чего нужен переключатель, прежде чем принимать решение о покупке.

Например, для простых типов выключателей света может потребоваться только один полюс и один ход, но они могут принимать разные формы: тяговая цепочка, кнопочный, кулисный, поворотный, ползунковый, тумблерный и знакомый настенный выключатель — все это распространено. Другим примером может быть реле уровня, используемое для определения того, приближается ли резервуар к своей емкости; этот тип переключателя имеет только один основной форм-фактор, но может иметь разные комбинации полюсов и направлений. Выбор переключателя должен производиться с учетом функций и целей всей системы.

Кроме того, имейте в виду, что разные форм-факторы будут иметь разные физические характеристики — электрический поворотный переключатель будет иметь максимальную номинальную мощность, о которой вы должны знать, а реле уровня — нет, а реле давления будет иметь номинальное давление, которое переключаться не будет.

Цена и качество

Цены на коммутаторы и качество сборки могут сильно различаться. Самые простые и дешевые коммутаторы могут стоить всего несколько долларов, а сложные системы могут стоить сотни за штуку. О качестве трудно судить, но сертификация по отраслевому стандарту гарантирует, что данный коммутатор соответствует определенным минимальным требованиям, установленным уважаемым агентством или правительством.

Между большинством новых, бывших в употреблении, восстановленных и восстановленных коммутаторов нет существенных различий. Новые переключатели будут дороже, но на них должна быть гарантия; бывшие в употреблении переключатели будут дешевле, но могут не иметь гарантии или иметь более низкую надежность. Этот компромисс необходимо тщательно взвесить, особенно для критически важных компонентов и приложений.

Имейте в виду, что эта категория относится к электрическим, а не к сетевым коммутаторам.

Электрические выключатели Важные атрибуты

Существует множество факторов, влияющих на выбор переключателя, некоторые из которых уже обсуждались. Здесь дается описание многих существенных характеристик. Эти атрибуты охватывают как области конструкции переключателя, так и электрические характеристики.

Конструкция переключателя

Конструкция переключателя имеет первостепенное значение. То, из чего он сделан и как он собран, будет определять, подходит ли переключатель для данного приложения.

Конфигурация цепи

Конфигурация цепи относится к количеству полюсов, положений и размыканий переключателя. Выключатели обычно имеют от одного до четырех полюсов и от одного до трех положений; у некоторых есть одиночные или двойные разрывы.

Покрытие контактов и клемм

Изготовленные из золота, никеля или серебра материалы покрытия контактов и клемм могут повлиять на чувствительность, надежность и стоимость переключателя. Покрытие выводов также может быть выполнено из олова или припоя.

Рейтинг

P и рейтинг корпуса NEMA

Степень защиты от проникновения (IP) и класс защиты корпуса Национальной ассоциации производителей электрооборудования (NEMA) являются официальными рекомендациями, которые показывают, какие условия окружающей среды способен выдержать корпус переключателя. Более строгие оценки больше подходят для менее щадящих рабочих областей.

Тип монтажа

Монтаж переключателя определяет, как его можно прикрепить к системе. Необходимо выбрать правильное совместимое крепление, чтобы обеспечить правильную посадку и функционирование.

Электрические характеристики

Как электромеханические устройства, электрические характеристики выключателя важны. Электрические характеристики переключателя определяют его способность надежно работать в приложенных электрических условиях.

Тип контакта

В переключателях используются два типа контактов: некоротко замыкающие («размыкание перед замыканием» или BBM) и короткозамыкающие («замыкание перед замыканием» или MBB). Некороткодействующие переключатели прерывают одну цепь переключения перед активацией другой; короткое замыкание переключателей очень временно активирует обе цепи. Это может повлиять на работу схемы, поэтому очень важно выбрать правильный.

Текущий рейтинг

Номинальный ток обычно измеряется в миллиамперах (мА) или амперах (Amps). Превышение этого рейтинга может привести к серьезным отказам и представлять опасность.

Диэлектрическая прочность

Каждый переключатель имеет поляризованные изоляционные материалы, называемые диэлектриками. Диэлектрическая прочность, измеряемая в вольтах (В), представляет собой наибольшее электрическое поле, которое он может выдержать до того, как его способность изолировать ухудшится.

Срок полезного использования

Этот атрибут обычно отражает количество операций переключения, на которое рассчитано устройство, то есть количество циклов, на которое рассчитан коммутатор в условиях окончания срока службы из-за механической усталости. Более высокий срок службы означает, что коммутатор рассчитан на большее количество рабочих циклов, прежде чем потребуется его замена.

Номинальная мощность

Обычно измеряется в вольт-амперах (ВА) или ваттах (Вт). Номинальная мощность — это максимальная мощность устройства, которую можно использовать во время работы. Превышение этого значения может привести к чрезмерному нагреву внутри устройства, что может привести к отказу переключателя, а также создать угрозу безопасности.

Номинальное напряжение

Номинальное напряжение, измеряемое в вольтах (В), представляет собой максимальный уровень напряжения, с которым коммутатор может безопасно работать. Превышение этого значения может привести к дуговому разряду переключателей, что приведет к коротким замыканиям, выходу из строя переключателя и потенциальным опасностям.

Электрические выключатели — сопутствующие товары

Датчики уровня

• и регуляторы уровня часто действуют как детекторы и приводы для реле уровня.
• Сетевые коммутаторы  связывают компьютеры, принтеры и другие устройства в сети или различных частях сети и не входят в эту категорию.
• Блоки переключателей представляют собой серию переключателей целых механизмов, управляемых включенным переключателем.
• Преобразователи  преобразуют одну форму энергии в другую, часто используются в качестве исполнительного механизма в реле давления.
• Радиочастотные переключатели и S Твердотельные переключатели основаны на использовании полупроводниковых устройств, таких как диоды, для блокирования потока электрического тока или радиочастотных сигналов.

Типы коммутаторов — дополнительные ресурсы

Ниже приведены некоторые дополнительные ресурсы и полезные ссылки, касающиеся электрических выключателей.

Общий

• Ассоциация обслуживания электрооборудования (EASA)
• Институт инженеров по электротехнике и электронике (IEEE)
• Национальная ассоциация подрядчиков по электротехнике (NECA)
• Национальная ассоциация производителей электрооборудования (NEMA)
• Поставщики коммутаторов на сайте Thomas Supplier Discovery
• Лаборатории андеррайтеров (UL)

Прочие электрические изделия

• Ведущие производители и поставщики трансформаторов в США и во всем мире
• Ведущие производители и поставщики реле в США и во всем мире
• Электрические опорные изоляторы
• Лучшие поставщики и производители автоматических выключателей в США и во всем мире
• Огнестойкие электрические шкафы
• Основные электрические разъемы
• Типы помех в электроснабжении
• Электрические двухслойные конденсаторы (суперконденсаторы)
• Как работают сердечники трансформатора
• Жизнь вне сети — альтернативные источники энергии
• Типы систем бесперебойного питания (ИБП)
• Что такое гидроэлектроэнергия? Взгляд на гидроэнергетический процесс
• Для чего используется конденсатор? Переменные типы/функции конденсаторов
• Основной электрический выключатель, определение, использование и применение
• Распределительные коробки
• Типы разъемов электропитания
• Общие типы трансформаторов
• Общие типы электрических разъемов
• Все о понижающих трансформаторах

Прочие «Типы» изделий

• Полное руководство по приводам (типы, характеристики, области применения и поставщики)
• Что такое втулка? Взгляд на этот тип подшипника скольжения (он же подшипник скольжения)
• Типы кодировщиков — Руководство по покупке ThomasNet
• Типы фильтров — Руководство для покупателей ThomasNet
• Типы элементов управления и контроллеров — Руководство по покупке ThomasNet
• Различные типы воздушных фильтров
• Типы катушек индуктивности и сердечников
• Аэрокосмический крепеж: типы и материалы
• Типы защелок
• Типы труб из нержавеющей стали
• Типы медицинской упаковки — Руководство для покупателей ThomasNet
• Типы контроллеров двигателей и приводов
• Типы ЧПУ
• Типы порошковых покрытий
• Типы фенолов и фенольных материалов — Руководство для покупателей ThomasNet
• Типы операций высечки
• Типы сверл с ЧПУ
• Типы мультиплексоров
• Типы кримперов — Руководство для покупателей ThomasNet
• Типы датчиков температуры

Больше от Electric & Power Generation

Что нужно знать об умных выключателях света

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Этот обзор поможет вам решить, какие интеллектуальные выключатели света лучше всего подходят для вашего умного дома.

Что такое умные выключатели света?

Умные выключатели освещения — это кнопки с поддержкой Wi-Fi на стене или на стене, которые позволяют настроить управление освещением в вашем доме.

Как работают интеллектуальные выключатели света?

Когда вы нажимаете кнопки на интеллектуальных переключателях освещения, они отправляют беспроводные сигналы для управления вашими интеллектуальными источниками света (обычно через WiFi, Bluetooth, Zigbee или Z-Wave). Интеллектуальные выключатели освещения могут включать и выключать свет, регулировать яркость или переключаться между вашими предустановками (часто называемыми сценами) с вашими предпочтительными комбинациями цвета и яркости. Большинство интеллектуальных выключателей света требуют некоторой настройки с помощью приложения для смартфона.

Какие функции у интеллектуального переключателя света?

Помимо включения/выключения, диммирования и управления сценами, интеллектуальные выключатели освещения могут предоставлять другие функции, позволяющие еще больше персонализировать и создавать творческие решения. Если вам нужна поддержка трехпозиционного переключателя или встроенные датчики движения, ищите продукты с такими функциями, чтобы выбрать лучший вариант. Некоторые интеллектуальные выключатели могут подключаться к интеллектуальным розеткам, позволяя вам управлять лампой для чтения с традиционной лампочкой, елочными огнями или обогревателем, а также устанавливать таймер отключения, чтобы вы не могли случайно оставить его включенным на всю ночь!

Каковы основные типы интеллектуальных выключателей света?

Их два: встраиваемые в стену, обычно проводные, и встраиваемые, как правило, с питанием от батареи.

Встраиваемые в стену интеллектуальные выключатели света могут заменить существующие традиционные выключатели света. Потребуется немного больше работы, чтобы подключить настенный выключатель; убедитесь, что у вас есть нейтральный и/или заземляющий провод, если это необходимо. Но тогда вам не нужно иметь дело с батареями, и вы можете управлять своими существующими проводными цепями. Автономный выключатель можно легко повесить на стену, и он может быть хорошим решением для добавления выключателя там, где нет проводки, или если вы не хотите возиться с проводкой.

Каковы некоторые преимущества интеллектуального выключателя света?

Интеллектуальные выключатели освещения могут обеспечить удобство благодаря быстрому управлению несколькими источниками света и интуитивно понятному доступу, так что любой в вашем доме может управлять вашими интеллектуальными светильниками. Централизованное управление и возможность использования портативного пульта дистанционного управления могут повысить доступность для пожилых людей или тех, у кого есть проблемы с мобильностью.

Совместимы ли умные выключатели света с моей системой умного дома?

Да, вы можете найти умный выключатель света для запуска любой системы умного дома. Но стандарты связи различаются, поэтому перед покупкой убедитесь, что коммутаторы совместимы с вашей системой. Если вам нужно, чтобы он работал с Alexa или Google Assistant, ищите логотип совместимости на коробке. Для более сложной настройки определите, используют ли коммутаторы Zigbee, Z-Wave или другой стандарт. Или, если вы начинаете с определенной марки лампочки или выключателя, начните с нее и найдите совместимые продукты. Lutron, например, предоставляет руководство по совместимости с возможностью поиска.

Рассматривали ли вы интеллектуальные датчики движения?

В то время как интеллектуальный выключатель света может быть лучшим решением для пространства, где вы в основном сидите, например, в гостиной, рассмотрите возможность использования интеллектуального датчика движения для областей, через которые вы проходите, например, на лестничных клетках или в прачечной. Датчики движения также могут принести значительную пользу людям с ограниченными физическими возможностями.
