Пример разводки электрики в деревянном доме: Электропроводка в деревянном доме своими руками. Пошаговая

Содержание

Схема разводки электропроводки в деревянном доме • Energy-Systems

Когда требуется схема разводки электрики

Схема разводки электропроводки в деревянном доме требуется как при организации новой электрической сети, так и при проведении ремонтных работ в системах, которые уже были в эксплуатации. На чертеже должен отображаться выбранный тип размещения проводов в здании – открытый или закрытый.

В настоящее время большей популярностью пользуется скрытая проводка, но в деревянных домах в связи с высокой пожароопасностью часто применяется именно открытый вариант размещения кабелей.

На схеме проводки должны быть указаны все материалы и электрические приборы, используемые для организации электрической системы, а также места их расположения в доме. Электропроект деревянного дома должен выполняться профессиональными сотрудниками энергетических компаний, хорошо знакомыми со всеми особенностями и нюансами подобных задач. От специалистов будет требоваться проведение необходимых расчетов электрики – определение нагрузки на электрическую сеть, расчет количества электрических точек и т. д. Профессиональным электрикам также хорошо известно, что при организации любой системы электрики, требуется установка запасных розеток, из-за будущего роста бытовых приборов и электрического оборудования в доме.

Пример проекта электроснабжения дома

1из20

Вперед

Одним из важнейших вопросов при организации любой электрической системы является выбор подходящего сечения кабеля. Сечение следует выбирать в зависимости от общей нагрузки на отдельные участки сети, а потому допускается использование проводов с разным сечением для организации работы отдельных групп электрических потребителей.

Проектирование электромонтажной схемы

Электрическая схема требуется не только на этапах проведения электромонтажных работ, но также и в процессе эксплуатации электрифицированного объекта. В случае возникновения любых поломок, ремонтные работы могут быть проведены только на основе информации, содержащейся в электропроекте. Провести ремонт скрытой электропроводки без электрической схемы крайне сложно.

Создание качественной электрической схемы – сложная задача, выполнить которую могут только профессиональные электрики, которые должны разбираться во всех особенностях таких работ. Одним из первых этапов проектирования является выбор типа соединения сети. Из школьной программы мы помним, что бывает параллельное, последовательное и смешанное соединение цепи.

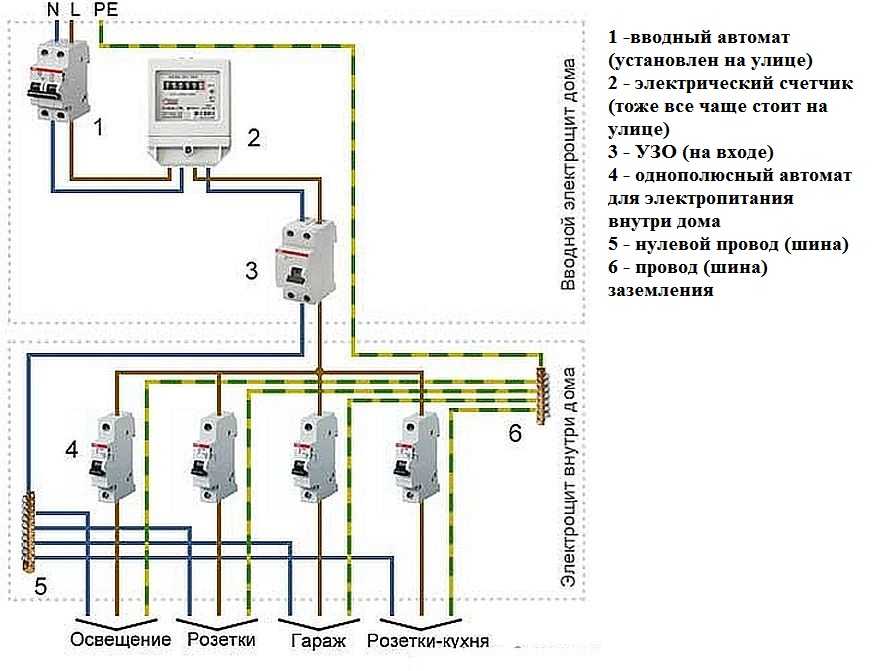

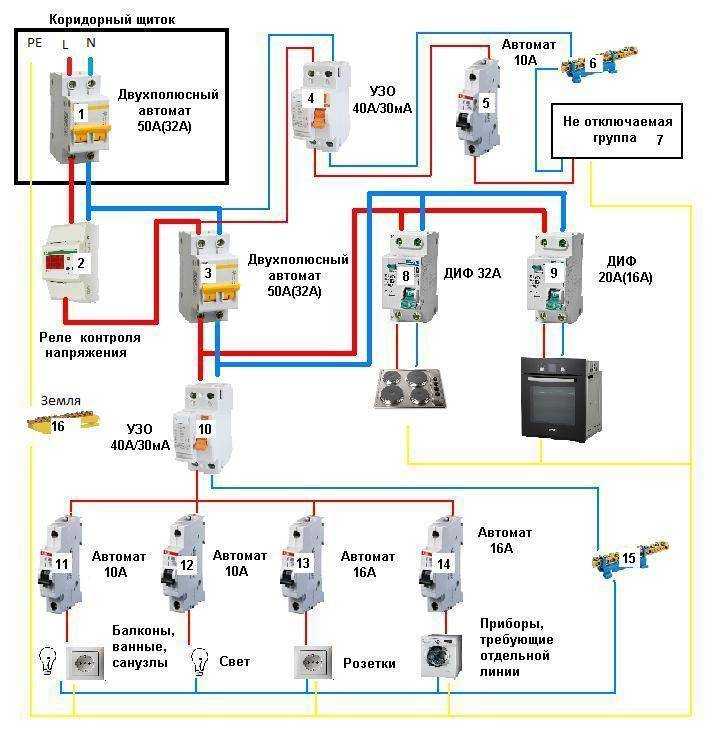

Монтажная электрическая схема проводки начинается с электрического щита, расположенного на внутренней стене дома, рядом с местом заведения вводного кабеля в здание. В современном строительстве принято устанавливать два электрощитка в жилых домах. Первый из них располагается на внешней стороне, в него заводится кабель от ближайшей опоры и там же располагается прибор учета потребления электроэнергии. Второй щиток размещается внутри здания и уже от него осуществляется распределение электричества по всем потребителям дома. Такая технология электрификация имеет множество преимуществ, во-первых, счетчик на внешней стене дает возможность сотрудникам эксплуатирующей компании легко собирать его показания, во-вторых, благодаря такой конструкции, собственник будет иметь широкие возможности по управлению электрической сетью своего дома.

От внутреннего электрического щитка прокладываются провода по всему дому. Сегодня принято разбивать все потребители электрической энергии на отдельные группы – линия розеток, линия освещения и т.д. Чем больше групп потребления будет организовано, тем более безопасной и надежной будет электрическая сеть, но от этого будет расти и стоимость электрификации, так как для каждой группы в электрическом щитке должны располагаться отдельные устройства защитного отключения и автоматические выключатели.

Электрификация частных домов и коттеджей считается сложной задачей еще и потому, что на участках могут располагаться различные хозяйственные постройки, которым также требуется электрификация. Практически ни один частный дом не обходится без гаража, для которого требуется организация отдельной линии электроснабжения. Если в гараже не планируется использовать мощных электрических приборов, и вся нагрузка будет ограничиваться несколькими светильниками и розеткой для подключения маломощного оборудования, гараж может подключаться не к отдельной группе потребления, а к группе хозяйственных построек, от которой будет осуществляться снабжение других объектов на территории участка.

Помимо хозяйственных строений, на дачах также требуется организация отдельной линии для наружного освещения. Сложность данной задачи напрямую зависит от площади участка, который требуется осветить и от общего числа светильников, которые будут установлены на участке.

Для деревянных строений обязательно требуется организация надежного заземления. Перед сдачей дома в эксплуатацию проводится проверка заземления мультиметром или другим измерительным прибором для проверки его качества.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Монтаж электропроводки, разводка электропроводки

Главная
» Электрика — Монтаж электропроводки

Не имея специального образования, технических навыков, опыта, браться за монтаж электропроводки не рекомендуется. Это приводит к нежелательным последствиям: короткому замыканию, пожару, травмам, поломке бытовых приборов и аппаратуры.

Обратившись в нашу компанию, можно гарантированно избежать неприятностей. Наши специалисты делают монтаж электрической проводки качественно, быстро, с гарантией и по демократичным ценам.

Пример производства работ

Мы делаем разводку электрики в деревянных домах, коттеджах, в квартирах, в новостройках. Производим замену и ремонт устаревших систем энергоснабжения в старых зданиях. У нас имеются наработанные проекты электромонтажа любой сложности.

Схема

В первую очередь составляется схема, которая соответствует не только пожеланиям заказчика, но и ПЭЭП, ПУЭ, СНиП и другими Правилами. В ней обозначается источник (распределительный щиток), от которого далее придется развести электрику. А также точки потребления: розетки, выключатели, источники света и т.д. Маркером от руки на стенах наносится их расположение. Также намечается нахождение распределительных коробок. Обычно их стараются размещать на равном удалении от потребителей и в малодоступных местах.

Расчет

Прежде, чем приобрести материалы, необходимо рассчитать их количество и качество.

Длину проводов, кабелей замеряем по схеме или в непосредственно в помещении. Подсчитывается количество розеток и выключателей. Чтобы сделать правильно электромонтаж проводки, надо выбрать подходящий кабель. Все точки потребления рассчитаны на жесткий провод, поэтому трехжильный кабель надо приобретать с жесткими жилами: ВВГ, NYМ или ПУНТ. Чтобы сделать монтаж электропроводки в квартире, достаточно иметь трехжильный ВВГ с двойной изоляцией из ПВХ: общей и индивидуальной.

Сечения проводов к потребителям разные:

на освещение – 1,5 мм²;

на розетки – 2,5 мм²;

на электроплиту – 4 мм².

Для установки в щитке необходимо выбрать надежные автоматические выключатели. Среди многих производителей лучшим считается АВВ с медными зажимами снаружи и проводниками внутри.

В результате получается, что монтаж электрики в небольшой двухкомнатной квартире потребует приобретения следующих материалов.

Для электроплиты ВВГ 4 мм² – 20 м.

Для розеток ВВГ 2,5 мм² – 90 м;

Для освещения ВВГ 1,5 мм² – 90 м;

Автоматика АВВ, соответственно – 32 А, 25 А и 16 А;

Розетки, подрозетники, выключатели и т.п.

Подготовка стен

Следующий этап работы зависит от характеристики стен. Например, в деревянных постройках нельзя делать скрытую схему, монтаж электропроводки дома ведется поверху, открытым способом. Во всех других случаях провода скрывают в толще стены. Для них прокладываются канавки методом штробления. Все канавки, как и прокладка проводов должны быть под прямым углом. Одновременно готовятся места для подрозетников, распределительного щита и коробок. Канавки скрытой проводки штробить можно перфоратором, буром, штробником или лопаткой. Для высверливания ниш удобно использовать специальную коронку или тот же бур. Крепление провода в канавках обеспечивают скобы или распорки.

Прокладка проводов и подключение

Иногда для удобства или обеспечения безопасности под потолком или в других местах крепят гофрированную трубу, в которую пропускают провода. Начинается прокладка проводки от источников к потребителям. То есть кабель ведут от щитка к распределительным коробкам. В них производится скрутка проводов. При этом соединяются между собой:

все фазные – красный, коричневый или белый цвет изоляции;

все нулевые – синий цвет;

заземления – желто-зеленая изоляция.

Заделка коробок и подрозетников производится раствором алебастра с помощью строительного шпателя.

Вся установка электропроводки специалистами компании выполняется в течение нескольких часов. В пакет договора входит все, начиная от проекта, сметы, заканчивая уборкой мусора.

Работа с электросетями имеет множество нюансов и проблемных моментов, которые могут решить только профильные квалифицированные специалисты. Важным моментом для создания электрической сети в квартире или доме является разводка электрики.

Компания «Регион Тепла» имеет огромный опыт работы с электросетями и предоставляет высококачественные услуги проектирования, монтажа и обслуживания сетей любого уровня сложности. Разводка электрики в квартире нашими специалистами, отличается высоким уровнем надежности, безопасности и функциональности при оптимальной цене. Мы предоставляем официальную гарантию на весь спектр наших услуг и предлагаем выполнение работ по разводке электросетей для квартир и частных домов в Санкт-Петербурге и Ленинградской области.

Современные правила и требования к прокладке электросетей

Разводка электрики в коттедже и других жилых помещениях регламентируется Правилами Установки Электроприборов (ПУЭ). В данном документе обозначены все основные требования к работе с электросетями.

Среди основных требований к проводке в жилых помещениях:

Легкодоступность электрощитов, розеток и выключателей;

Монтаж выключателей в пределах от 60 до 150 см относительно поверхности пола. Невозможность перекрытия выключателя при открытии двери;

Монтаж розеток следует проводить на высоте в 50-80 см от поверхности пола, что основано на мерах безопасности при затоплениях помещения. Розетки необходимо монтировать на расстоянии в 50 и более см от газовой плиты, отопительного радиатора и других заземленных элементов;

На каждые 6 м² площади помещения следует устанавливать не более 1 розетки. Для кухни такое правило не действительно, и установка может проводится исходя из бытовых потребностей. В туалете запрещается установка розеток.

От труб и линий перекрытия проводка должна проводиться на расстоянии не менее 10 см, от потолков – не менее 20 см, от краев проемов и окон – не менее 10 см, от газовой трубы — не менее 40 см;

Требуется исключить контакт проводки с элементами конструкции из метала;

Параллельные провода должны идти друг от друга на расстоянии от 3 мм или необходимо использовать защитную гофру для более близкого контакта.

Наши специалисты знают и строго придерживаются всех требований ПУЭ для создания безопасной, эффективной и надежной разводки.

Разводка электропроводки в квартире: этапы работ

Такой вид работ требует не только тщательного проектирования, подбора комплектующих и профессиональной установки, но и строгого соблюдения этапов создания системы в целях безопасности.

Среди ключевых последовательных этапов, которые являются неотъемлемой частью процесса прокладки электросети можно выделить:

Предварительную оценку возможностей реализации проекта;

Проектирование разводки для конкретного типа помещений;

Заведение силового кабеля;

Выбор необходимых элементов системы, включая кабеля, защитное оборудование и крепежные материалы исходя из разработанного проекта;

Установка заземления;

Сборка и проведение установки главного электрощита;

Разводка проводки в квартире;

Грамотная реализация контактных соединений проводов;

Установка розеток и выключателей;

Тестирование готовой сети и подключение приборов.

Наши специалисты производят разводку электропроводки в СПБ в строгом соответствии с последовательностью этапов работ и ПЭУ, что гарантирует качественную и безопасную реализацию самых сложных проектов в предельно сжатые сроки.

Монтаж электропроводки в деревянном доме

Специфика монтажа электропроводки в деревянном доме заключается в том, что дерево является горючим материалом. Поэтому любая неисправность, связанная с коротким замыканием, перегрузкой кабельных линий и их перегревом, может привести к возгоранию и возгоранию.

Поэтому особенности монтажа электропроводки в деревянном доме таковы: скрытая проводка — либо в металлических трубах, либо по контуру штукатурки. Открытая проводка — строго либо в гофротрубе, либо в коробках, либо на роликах.

Кроме того, установка выключателей и розеток на деревянные стены возможна только при использовании теплоизоляционных накладок из материала, не распространяющего горение. Часто такие накладки идут в комплекте с электротехническими изделиями.

Ну и, конечно же, в деревянном доме особое значение имеют защитное заземление, тщательно подобранная настройка максимальной токовой защиты (автоматы) и надежные электрические контакты в распределительных устройствах и распределительных коробках. Об этом виде устройства безопасной электропроводки читайте здесь: Электропроводка в деревянном доме

Этапы монтажа электропроводки в деревянном доме следующие:

1. Подготовка внутренней трассы.

Для открытой проводки это будет монтаж кабель-каналов, зажимов для крепления гофротрубы или роликов. Для скрытой проводки в металлических трубах это будет установка специальных хомутов и крепление самих труб, а для разводки по эскизу из штукатурки это будет сделано. В качестве крепежа используются обычные шурупы по дереву с крупной резьбой или обычные тонкие гвозди.

Прокладку трассы производить по предварительной графической разметке, либо по нитям шпагата или лески. Участки маршрута должны быть строго вертикальными или горизонтальными, а переходы выполняются только под прямым углом. Особенно это касается скрытой проводки, для которой желательно заранее составить подробный план прохождения кабельных трасс.

2. Вход.

Ввод кабеля в подавляющем большинстве случаев выполняется ответвлением ЛЭП. Используемый для этого СИП провод и соответствующая арматура. Так как СИП не очень удобен для разделки и соединения внутри щита из-за его высокой жесткости, этот провод часто не протягивают в дом, устанавливая коробку с двухполюсным автоматическим выключателем снаружи стены для защиты кабеля в проеме стены. СИП соединяется с верхними хомутами наружной коробки, а, например, обычный ВВГ-нг выходит из нижних хомутов через проходку в стене. В этом случае проходка стен осуществляется по правилам, описанным ниже.

3. Прокладка кабельных линий в деревянном доме.

Как для скрытой, так и для открытой проводки подходят кабели марок ВВГ-нг (желательно с индексом ls) или NYM. Если мы имеем дело с ящиками, то заранее измеряем отрезки кабельных линий, упаковываем их в соответствующий участок ящика и закрываем крышкой. Не следует забывать, что процент заполнения пространства коробки пусть и не строго, но нормируется примерно на уровне 50%.

Чтобы убедиться, что это не зря, попробуйте экспериментально закрыть крышку коробки, которая забита под завязку, особенно если есть угловые переходы. Эта задача практически невыполнима. Но в любом случае, а особенно при большом количестве прокладываемых кабелей, очень удобными будут коробки, имеющиеся, например, в ассортименте продукции Legrand и позволяющие прокладывать кабели поочередно, без фиксации крышки.

Если проводим скрытую проводку в трубах, то, установив отрезки труб в хомуты, выполняем протяжку мерных тросов. При необходимости используйте протяжку из стальной проволоки. Протянув кабель через секцию, установите муфту и повторите операцию с другой секцией. Таким образом, повторяем операцию до тех пор, пока не будет смонтирована вся линия.

Ролики для монтажа открытой проводки редко используются сегодня. Их неудобно использовать для монтажа многожильных и толстых кабелей. А при использовании одножильных проводов, типа РКГМ или специализированной витой проволоки для обратной проводки, красиво уложить несколько кабелей на одну линию невозможно. Поэтому проводка на роликах сегодня — это, в большинстве случаев, просто «фишка», добавляющая стиля.

Однако, если на участке есть только одна линия тонкого провода, установка будет предельно простой. В петлю витой проволоки вставляется ролик, который удерживает кабельную линию, выдерживая стандартное расстояние от горючей стены.

При установке на гипсовый эскиз проще всего использовать специальные пластиковые скобы с гвоздями для них в комплекте.

Если открытая проводка монтируется в гофрированные трубы, то, как правило, кабель протягивается в трубу до начала монтажа и нарезается по размеру уже вместе с гофрой. Во всех случаях не забывайте, что каждая кабельная линия должна быть промаркирована: впоследствии установщик сможет разобраться, откуда и куда идет каждый кабель.

4. Проходки в стенах.

Проходки в стенах и их исполнение нормируются по следующим причинам: площадь проходки ограничена, отвод тепла в нее затруднен. Поэтому при перегрузке или коротком замыкании существует очевидный риск того, что именно в пределах пробития стенки произойдет недопустимый перегрев. А для деревянных стен такая ситуация чревата пожаром и пожаром. Поэтому при монтаже необходимо обеспечить огнестойкость каждой стеновой проходки, а кроме того, исключить возможность распространения огня через эти проходки в случае возникновения пожара.

С другой стороны, такое явление, как усадка стен и строительных конструкций, давно известно в строительстве. Усадка – это деформация, вызванная временем эксплуатации и другими факторами, которые сложно зарегистрировать. Однако эти деформации теоретически могут привести к повреждению кабеля в проходке через стену. Поэтому проникновение кабеля в стену также нуждается в механической защите от повреждений.

Всего проходка кабеля через стену в деревянном доме выполняется в следующей последовательности: сверлится сквозное отверстие, внутрь которого устанавливается стальная труба, имеющая длину по размеру стены. Через трубу протягиваются кабели, а в последующем оставшееся внутреннее пространство трубы заполняется огнеупорным материалом – асбестовой нитью, специальной огнеупорной пеной или просто цементным раствором.

Сама трубка, если подойти к вопросу достаточно строго, должна быть заземлена (однако это требование часто не соблюдается — заземлить каждую трубку в каждой проходке сложно, а опасность незаземленной трубки минимальна) .

5. Монтаж распределительных коробок, подрозетников и распределительных устройств.

Если проводим скрытую проводку с использованием металлических труб, то перед зашиванием стен и труб необходимо позаботиться о выводе всех необходимых кабелей. В месте выхода кабелей следует подготовить отверстия для установки подрозетников и ответвительных коробок. Там, где будет установлен распределительный щит, также потребуются отверстия. Причем, если купюра купюра, то отверстия будут иметь произвольную форму, а их края нужно будет скрыть под слоем защитного материала, чтобы не повредить изоляцию кабелей.

А если щит встроенный, то отверстие в кожухе должно быть строго определенных размеров и форм, позволяющих установить корпус щита, при условии, что буртик щита полностью скрывает край отверстия под ним.

Чтобы сделать отверстия под розетки и ответвительные коробки, следует использовать дисковые пилы (коронки) по дереву. Главное действовать очень аккуратно, чтобы не повредить кабели.

После того, как обшивка стен полностью завершена, и подготовлены необходимые отверстия, коробки, подрозетники и сам он устанавливаются непосредственно на вводной распределительный щит.

При проведении скрытой проводки по контуру штукатурки предпочтение лучше отдать розеткам, выключателям, коробкам и распределительным щитам накладного исполнения. Сделать отверстия для монтажа скрытых элементов в сплошной деревянной стене не только сложно, но и небезопасно в дальнейшем с точки зрения пожарных и строителей.

Поэтому кабели в местах будущей установки элементов просто выводятся наружу. Устанавливается корпус распределительного щита, устанавливаются изоляционные прокладки под розетки и выключатели (если есть, так как при наличии эскиза штукатурки такая подкладка не нужна). Ставятся распределительные коробки, кабели в которых можно сразу подключить, а саму коробку закрыть. Все остальные работы выполняются после внутренней отделки.

В составе электропроводки на роликах, в кабель-каналах и в гофрированной трубе применяются только электротехнические изделия накладного исполнения. Изолирующие прокладки для розеток и выключателей здесь просто необходимы.

Использование таких элементов, как гофра, валики или кабель-канал, предполагает, что отделка деревянных стен производиться не будет, а значит, ждать нечего: в один ход выключатели, розетки, светильники, распределительные коробки , панель ввода установлены. Подключения и отключения производятся практически сразу – монтаж электропроводки занимает меньший промежуток времени, хотя по трудоемкости открытая проводка едва ли уступает скрытой.

Для скрытой проводки все перечисленные работы можно выделить в отдельный этап, к которому переходят после завершения внутренней отделки.

6. Установка розеток, выключателей, светильников; реализация исключений.

Особых хитростей на данном этапе нет. Вот чистое помещение с готовой отделкой. Необходимо аккуратно подключить и установить приборы, подключить светильники и отключить вводной щиток. Все это нужно делать в строгом соответствии с цветовой маркировкой жил кабеля, в первую очередь потому, что потом все это будет легче обслуживать и ремонтировать.

Все эти работы лучше проводить после отделки, т.к. при проведении отделочных работ для розеток, светильников, выключателей и панелей есть вероятность повреждения и порчи.

7. Установка заземляющего устройства.

Шины PE и N во вводном щитке должны быть соединены перемычкой, а шина PE служит главной шиной заземления (ГЗЗ). Это означает, что он должен быть подключен к заземляющему устройству (памяти).

Это устройство находится в земле возле стены дома. Физически он обычно состоит из трех и более стальных стержней диаметром 16 мм и длиной 3 м, соединенных между собой при помощи сварной полосы от 4 до 40 мм. Зарядное устройство полностью находится в земле, стержни расположены вертикально, а для соединения с доской пола выведена на стену дома такая же полоса 4 на 40 мм. Закрашивать ту часть памяти, которая находится в земле, запрещено.

Для соединения зарядного устройства и ГЗШ следует использовать одножильный провод сечением не менее сечения вводного кабеля, а к шине зарядного устройства — с помощью кабельного наконечника и болтового соединения.

По окончании монтажных работ должно быть измерено электрическое сопротивление зарядного устройства и быть не более 8 Ом для однофазной сети 220 вольт (4 Ом для трехфазной сети 380 вольт).

Александр Молоков

Какой трубопровод использовать в жилом доме?

Кабелепровод — это защитная изолирующая трубка или кожух, который окружает провода и кабели всех видов. Кондуит необходим не только для защиты самих проводов или кабелей, но и для защиты всего и всех вокруг них.

Например, провод высокого напряжения является смертельной ловушкой, если он не окружен соответствующей защитной трубкой. Обратите внимание на термин «адекватный», потому что это ключевое слово для понимания того, какой тип трубопровода следует использовать в жилом доме.

Содержание:

1. Соответствующая трубка
2. Жесткий металлический кабелепровод (RMC)
3. Электрическая металлическая трубка (EMT)
4. Электрическая неметаллическая трубка (ENT)

Промежуточный металл Кабелепровод (IMC)
6. Гибкий стеклопластиковый кабелепровод
Заключительные мысли

1. Подходящая трубка

Кабелепровод имеет три основных свойства, каждое из которых сильно варьируется. это

Материал
Стойкость
Толщина

Эти три переменные выбираются после рассмотрения:

Что будет содержать трубопровод
Где будет проложен
Насколько прямыми, извилистыми или соединенными должны быть дорожки и траншеи

Таким образом, невозможно рекомендовать конкретный тип трубы для жилых помещений, не зная его особенностей. Тем не менее, нижеследующее должно предоставить достаточное руководство о том, какие варианты доступны и где их следует использовать для обеспечения максимальной безопасности, долговечности и рентабельности.

Статья по теме

Признаки того, что что-то пошло не так с вашей электрической системой

К счастью, нетрудно убедиться, что ваша электрическая система остается в отличном состоянии. Просто время от времени обращайте внимание и замечайте, нет ли признаков неисправности. Вот 9 основных признаков того, что в вашей электрической системе есть проблемы, и что делать, чтобы проблема не усугублялась еще больше… кабелепровод изготовлен из металла, поэтому его метко называют «жестким металлическим кабелепроводом» или сокращенно «RMC». Хотя алюминий можно использовать для изготовления электрических трубок, оцинкованная сталь является материалом по умолчанию, используемым для изготовления RMC. Жесткие металлические трубы для тяжелых условий эксплуатации, такие как жесткая оцинкованная стальная труба (GRC), обычно не используются в жилой инфраструктуре; промежуточный металлический трубопровод (IMC) почти полностью заменил его в этом сегменте.

Как правило, RMC используется на открытом воздухе, так как он очень хорошо сопротивляется воздействию элементов. Он обеспечивает защиту от нескольких типов повреждений, включая пожар, и хорошо поддерживает панели, электрические кабели и другие элементы.

3. Электрическая металлическая трубка (ЭМТ)

Электрическая металлическая трубка (более известная как «ЭМТ») представляет собой жесткий тип электрического кабелепровода. Часто его изготавливают из оцинкованной стали, хотя в некоторых проектах подходящим вариантом является алюминий. Специалисты часто называют EMT «тонкостенным» каналом, поскольку он легкий и тонкий, но только по сравнению с RMC. EMT по-прежнему жесткий, хотя его можно согнуть с помощью очень простых инструментов.

Электрические металлические трубы обычно устанавливаются с фитингами и муфтами. Крепятся они с помощью заклепок или стопорных болтов. В отличие от RMC или IMC (представленных ниже), трубка не имеет резьбы. Он бывает нескольких распространенных размеров, обычно от одного дюйма до одного дюйма.

Специалисты используют ЕМТ для открытой внутренней проводки, присутствующей в малом коммерческом и жилом строительстве. Когда ЭМТ устанавливается на открытом воздухе или в открытом месте, необходимо использовать специальные водонепроницаемые фитинги.

Связанная статья

Законно ли иметь спальню в подвале?

Продумывая варианты, вы понимаете, что в подвале есть неиспользуемое место. Если немного прибраться в кладовке, у вас останется место для кровати. Но подождите… что-то в глубине вашего разума говорит, что у вас не может быть спальни в подвале. Это правда? Здесь мы узнаем правду о спальнях в подвале и о том, как вы можете сделать свою…

4. Электрические неметаллические трубы (ENT)

ЛОР очень гибкий. Представляет собой гофрированную пластиковую трубку с повышенной влагостойкостью. Он также огнестойкий. Его можно легко согнуть и установить с помощью вклеенной пластиковой фурнитуры или замков-защелок.

В отличие от ЕМТ, ЛОР не рекомендуется в любом открытом месте. Вот почему мы часто видим его помещенным внутри стен. Электрические неметаллические трубы могут быть установлены как в металлических каркасных, так и в деревянных каркасных стенах. Его также можно разместить внутри бетонных стен, потому что его можно без проблем покрыть бетоном.

Дополнительный забавный факт: многие знают ЛОР как «Smurf tube», потому что очень распространенный бренд — синий.

5. Промежуточный металлический кабелепровод (IMC)

Промежуточный металлический кабелепровод, или «IMC», также может быть классифицирован как тип жесткого металлического кабелепровода. Однако его трубка с двойным покрытием значительно легче, чем RMC. Антикоррозийное покрытие внутри IMC уменьшает трение, что облегчает электрикам протягивание проводов. Будучи легче и с ним проще работать, IMC является предпочтительным выбором для большинства современных проектов домашней инфраструктуры.

Большим преимуществом IMC является то, что его проще использовать, чем более распространенный RMC. С ним можно легко работать, поэтому мы часто видим его в совершенно новых зданиях, в том числе в помещениях.

Связанная статья

Что такое принудительное воздушное отопление? Плюсы и минусы системы принудительного воздушного отопления

Системы воздушного отопления являются наиболее популярными системами отопления домов в Северной Америке. Но как они работают? И подходят ли они всем домовладельцам или есть другие варианты? Здесь мы рассмотрим, как работает система принудительной вентиляции, и рассмотрим ее плюсы и минусы. Затем мы представим несколько альтернатив, которые могут подойти некоторым домовладельцам…

6. Гибкий кабелепровод из стекловолокна

Стекловолокно должно быть пропитано эпоксидной или фенольной смолой, прежде чем из материала можно будет сформировать гибкий кабелепровод. В то время как обе смолы способны, фенольная пропитка стекловолокна делает материал еще более термостойким. В то время как гибкий эпоксидный кабелепровод достигает своего максимального температурного порога примерно при 230 ° F, фенольный кабелепровод FRE может выдерживать температуры до 525 ° F.

Ни ПВХ (150°F), ни IMC с покрытием (158°F) не могут сравниться с такими высокими уровнями термостойкости. Поскольку огнестойкость является критическим требованием для всех электрических кабелепроводов, нет другого гибкого материала кабелепровода, который мог бы соответствовать фенольным трубкам. Тот факт, что стекловолокно также чрезвычайно легкое и очень прочное, только делает его лучше, и во многих случаях это выбор по умолчанию.

Сегодня нам больше не нужны все старые классификации типов кабелепроводов, таких как электрические металлические трубы, электрические неметаллические трубы, оцинкованные жесткие кабелепроводы и гибкие металлические кабелепроводы (FMC). Эти подразделения либо утратили смысл, либо стали синонимами другого типа проводников, которые мы уже объясняли.

Например, термин «жесткая оцинкованная труба» обычно относится к самой толстой жесткой металлической трубе, которая используется исключительно в промышленных работах. С другой стороны, «EMT» может относиться к любой жесткой металлической трубке, используемой для изоляции электрических проводов, большинство из которых представляет собой IMC.

Связанная статья

Частные колодцы могут повысить стоимость собственности и снизить ежемесячные расходы

Водяные колодцы могут вызвать ностальгические видения простой жизни, когда человек набирает ведро воды на насосе. В то время как колодцам есть место в воображении, у них также есть место в современном мире. Проще говоря, колодец – это частный источник воды, который может служить альтернативой муниципальному…

Заключительные мысли

Как видите, сегодня в жилых домах доступно несколько типов водоводов. Выбор самого лучшего может быть немного сложным для тех, кто не обладает необходимыми знаниями. Однако во многих случаях, даже если вы выберете что-то не на 100% идеальное, в жилых условиях это все же как минимум достойный вариант.

С коммерческой недвижимостью дело обстоит иначе. Если вы ищете трубопровод для использования внутри коммерческих зданий, оставьте решение эксперту. Лицензированный специалист будет осведомлен о законе и обо всех типах, которые можно использовать в определенных сценариях.
