При монтаже светильников металлический корпус необходимо подсоединить: Монтаж светильников.

Монтаж светильников.

Монтаж светильников в офисных помещениях.

В условиях малобюджетного ремонта офисного помещения, с использованием
подвесных потолков «Армстронг», монтаж соответствующих светильников
прост запредельно. Они легко вставляются под наклоном, в соответствующие ячейки подвесного
потолка.

Здесь имеется одно важное условие — расстояние на которое опущен подвесной
потолок от основного этажного перекрытия должно быть достаточным,
что бы это позволить.
Если оно превышает 18 — 20 см , то никаких проблем возникнуть не должно.

К сожалению, очень часто бывает так, что при монтаже подвесного потолка,
строителям приходится уменьшить это расстояние до 12 см — как правило, под давлением заказчика.
В этом случае они вынуждены идти на определенные ухищрения, самостоятельно вставляя светильники, в процессе сборки потолка.

В итоге, объект оказывается успешно завершен и сдан в эксплуатацию, но в
последствии, возникают проблемы у электриков, обслуживающих помещение.
Ведь теперь, при необходимости заменить вышедший из строя светильник
необходимо, либо разбирать окружающий его подвесной потолок, либо ремонтировать
его (светильник) на вису.
Электрики, конечно делают это все, но при этом (добавлю от себя) очень сильно матерятся.

Электрические кабеля питающие светильники, вставляются в гофрированную трубу,
и в этом виде пробрасываются за подвесным потолком.
Для каждой отдельной группы светильников монтируется своя разветвительная
коробка. К ней подводится один кабель питающий группу, а от нее — уже несколько,
к каждому светильнику в отдельности.

Концы проводов в коробке можно соединять
при помощи сварки, пайки, с последующей изоляцией, зажимов WAGO и СИЗ.
Металлические корпуса светильников требуют заземления.
По этому, присутствие третьего, заземляющего провода в составе питающих
кабелей строго обязательно.
Остается добавить, что согласно последним нескольким редакциям ПУЭ,
для проведения подобных работ применяются только медные провода и кабели.

Монтаж светильников в производственных и складских помещениях.

В производственных, складских, бытовых помещениях применяется четыре
основных вида монтажа светильников.

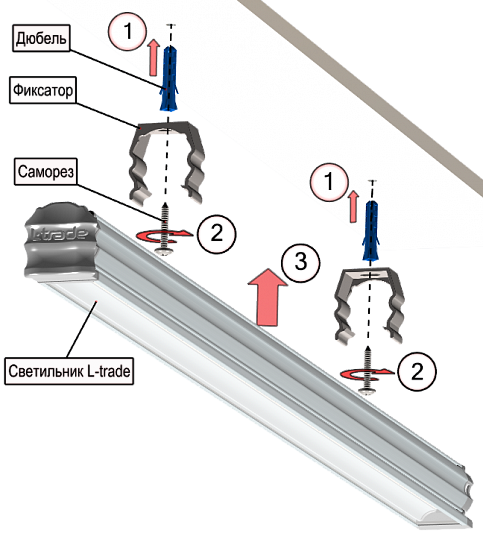

Первый — когда светильники монтируются непосредственно на поверхностях
стен и потолков помещения. Их корпуса жестко фиксируются с помощью дюбель-гвоздей.
Питающие кабеля или провода подводятся открыто, в кабель-каналах или трубах
или скрыто — в существующих пустотах стен и потолков. Наиболее приемлем такой способ в относительно
небольших помещениях с невысоким потолком.

В помещениях с высоким потолком часто применяется монтаж светильников на вертикальном
подвесе. Подвес осуществляется с помощью стального тросика или провода, один конец которого
жестко крепиться к потолку, а второй — к верхней части корпуса светильника.
Питающие провода подводятся открыто, фиксируясь с помощью монтажных хомутиков
по всей длине подвеса.

В длинных помещениях с высокими потолками светильники монтируются с помощью горизонтального подвеса
или стального перфорированного короба.
Горизонтальным подвесом может служить стальной трос или провод, туго натянутый с помощью специальных
устройств. Светильники крепятся к нему на всем его протяжении, при провисании осуществляется дополнительная
натяжка. Питающие провода подводятся открыто, фиксируясь с помощью монтажных хомутиков к струне.

Наиболее надежным считается монтаж светильников с помощью стального перфорированого короба.
Короб подвешивается к потолку, на нескольких горизонтальных подвесах. Светильники жестко фиксируются
к коробу, питающие кабеля или провода прокладываются в нем же, открыто.

на главную.

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

Монтаж светильников


Монтаж светильника не такой сложный процесс, как может показаться на первый взгляд. Даже неопытный человек, тщательно разобравшись в теории, легко сможет произвести данную работу. Главное – быть внимательным и соблюдать все правила безопасности. Если Вы проявите интерес и трудолюбие, то необходимость обращаться за помощью к специалистам сразу же отпадет. Итак, для новичков в электромонтажных работах мы приводим подробную инструкцию правильной установки светильника своими руками.


Монтаж светильника зависит от его типа



Осветительные приборы бывают разных видов. Например, настенные (подсветка интерьерная) и потолочные. От того, к какому типу относится тот или иной светильник, зависит процесс установки и его трудоемкость. Настенные светильники отличаются наиболее простым монтажом, который не сопровождают серьезные проблемы. Он заключается в ввинчивании дюбеля или иного крепежного элемента в стену, на котором и установится осветительный прибор. Главное – учитывайте размер питающего провода. Его длины должно хватать для подключения к ближайшей электрической розетке. Подключение потолочного светильника начинается с предварительной установки крепежного элемента. В основном роль крепления выполняет крюк, который вкручивается в монтажную коробку. Безусловно, на сегодняшний день существует множество различных крепежных деталей, выбор которых напрямую связан с типом подвешиваемого светильника. Сегодня большинство подобных устройств прикрепляются к заранее монтируемой пластине из металла, что исключает возможность подвешивания на крючок в случае необходимости. Как быть в ситуации, если светильник может устанавливаться только при помощи пластины, а в потолок уже вмонтирована коробка? В данном случае металлическая пластинка просто крепится к установочной коробке шурупами или другими деталями.

Установка крепления различных типов


В предыдущем пункте мы поверхностно затронули тот факт, что монтаж крепежных элементов может быть разным. Остановимся на это более подробно.



Может случиться ситуация, когда установочной коробки нет, и она просто на просто не предусмотрена. В таком случае металлическая пластина может устанавливаться другими способами:

  • прикручивание при помощи саморезов к деревянному бруску, который вставляется в отверстие в потолке;

  • сделать пару отверстий в потолке, расположение которых соответствует металлической пластине для монтажа. После этого в полученные отверстия вкрутить дюбеля и зафиксировать пластину с помощью шурупов. Аналогичным способом может быть закреплен и крючок.

Проводники, идущие к светильнику: фаза и ноль


Проводники, которые подводятся к осветительному прибору, имеют очень важное значение, поэтому на них нужно обратить особое внимание. В случае с двухклавишным выключателем необходимо заранее разобраться, какой из проводов нулевой или фаза, в соответствии с клавишами.  Данный процесс осуществляется с помощью индикаторной отвертки следующим образом: при включенной клавише выключателя по очереди проверяется каждый проводник линии электрической проводки, которая идет к светильнику. В итоге, выявленная фаза должна быть промаркирована или же записана в блокнот. После этого, выключается первая клавиша и включается вторая, которая еще не проверена. И аналогичным способом происходит распознавание проводников с выделением фазного. Оставшийся проводник – нулевой.

Подготовка осветительного прибора к монтажу


Прежде, чем осуществить монтаж светильника, нужно тщательно его проверить на уровень качества сборки. Если болтовые соединения слабые, их обязательно нужно подтянуть. Патроны, контакты и соединения с проводниками также должны быть осмотрены и по необходимости исправлены.

Правильное соединение проводников от патронов



Осветительный прибор с одной лампой (т. е. 1 патрон) не имеет никаких сложностей в монтаже, поскольку нужно подключить к сети всего лишь 2 проводника (фаза и ноль). В случае светильника с количеством патронов более одного нужно осуществить правильное подключение между ними. Кроме того, необходимо решить и разграничить, какая лампа от какой клавиши будет запитываться. После того, как были распределены патроны и фазы, нужно приступить к соединению одного проводника от каждого патрона. То есть, любой патрон имеет черные и красные провода, следовательно, соединяются между собой все красные, которые должны быть подключены к конкретному фазному проводнику. Тоже самое необходимо осуществить и с проводниками черного цвета. Аналогичные процессы должны быть произведены и с оставшимися патронами.


Как происходит соединение проводников, идущих от разных патронов?


Некоторые модели осветительных устройств имеют клеммники, внутри которых осуществляется соединение проводников патронов, и клеммы, выполняющие подключение проводников линии электрической проводки.


В случае отсутствия клеммников соединение проводов и их подключение к сети можно осуществить иными методами:

  • Проводники, идущие из патронов, скручиваются и пропаиваются. Тоже самое можно проделать и с электрической проводкой из меди;

  • Алюминиевые провода в электропроводке требуют наличие клеммников. Самый лучший вариант – клеммы Wago, поскольку обеспечивают хорошее соединение и надежную работу устройства в течение долгого времени. Кроме того, данные клеммы очень просты в использовании;

  • СИЗ – соединительные самоизолирующие зажимы. Кроме того, что этот метод простой в исполнении, он также не подразумевает наличие у пользователя специфических навыков. Процесс подключения сводится к скрутке проводников светильника и проводки между собой с последующим накручиванием колпачков СИЗ. Данные колпачки должны быть определенного сечения, которое вычисляется на основе суммарного сечения скручиваемых проводников;

  • Если нет ни клеммников, ни иных соединительных приспособлений, помочь смогут обыкновенные болтовые соединения. Болт, гайка и некоторое количество шайб – все, что Вам будет необходимо. Когда и проводники светильника, и проводники проводки изготовлены из меди, то они зажимаются между собой парой шайб. Дополнительная шайба Вам понадобится тогда, когда провода светильника и провода проводки будут произведены из меди и алюминия соответственно. Это поможет избежать их соприкосновения. Специалисты советуют добавлять в болтовые соединения гровер. Данный элемент помогает обеспечить качественное соединение, которое не ослабнет с течением времени. После всех предыдущих процессов необходимо образовавшиеся соединения изолировать либо термоусадочной трубкой, либо изолентой.


Будьте очень аккуратны!


Аккуратность – один из главных принципов, которым нужно руководствоваться при монтаже светильников, поскольку существует очень большая вероятность повреждения электрической проводки.


Торговая сеть «Планета Электрика» рада представить широкий ассортимент осветительных приборов, с которым Вы можете ознакомиться в каталоге.

NEC Правила установки освещения в цепях напряжением более 30 В

Во-первых, давайте проведем различие между статьями 410 и 411 НИК 2011 года. В статье 410 приведены требования к установке светильников, патронов, ламп и изделий декоративного освещения в цепях напряжением более 30В. Статья 411 касается систем освещения, работающих при напряжении 30 В или ниже.

Не позволяйте длине и степени детализации этой статьи сбить вас с толку. Он красиво разбит на 16 частей (см. SIDEBAR: Разделение статьи 410 ), большинство из которых не применимо к данному приложению.

Светодиоды в шкафах

В гардеробной [410.16(A)] разрешается устанавливать только следующие типы светильников:

  • Накладные или встраиваемые лампы накаливания или светодиодные светильники с закрытым источником света.
  • Накладные или встраиваемые люминесцентные светильники.
  • Накладные или встраиваемые светодиодные светильники, предназначенные для использования в шкафу.

Светильники накаливания с открытыми или частично открытыми лампами и подвесные светильники не должны устанавливаться в гардеробной [410.16(Б)].

Светильники должны находиться на минимальном расстоянии от шкафа для хранения, как указано ниже [410.16(C)]:

  • 12 дюймов для накладных ламп накаливания или светодиодных светильников с закрытым источником света.
  • 6 дюймов для накладных люминесцентных светильников.
  • 6 дюймов для встроенных ламп накаливания или светодиодных светильников с закрытым источником света.
  • 6 дюймов для встраиваемых люминесцентных светильников.

Накладные люминесцентные или светодиодные светильники разрешены в шкафу для хранения вещей, если они предназначены для этого использования.

NEC 2008 г. добавила нормы для светодиодных светильников в шкафах для одежды [410.16]. Однако его формулировка непреднамеренно потребовала специальной идентификации для применения светодиодного светильника в шкафу. Намерение состояло в том, чтобы потребовать специальной идентификации для установки его в хранилище. Новая формулировка в NEC 2011 устраняет эту путаницу.

Подключение электроразрядных и светодиодных светильников

Кодекс 2011 г. изменил требования к коробкам и методам подключения электроразрядных светильников, включив в них светодиодные светильники.

  • Электроразрядные и светодиодные светильники, поддерживаемые независимо от распределительной коробки, должны подключаться к ответвленной цепи кабельным желобом или кабелем типа MC, AC или NM [410.24(A)].
  • Когда электроразрядный светильник или светодиодный светильник монтируется над скрытой распределительной коробкой и не поддерживается распределительной коробкой, в светильнике должны быть предусмотрены соответствующие отверстия, обеспечивающие доступ к проводке ответвленной цепи внутри распределительной коробки [410.24(B )] ( Рис. 1 ).

Рис. 1. При установке электроразрядного светильника или светодиода над распределительной коробкой светильник должен обеспечивать доступ к проводке ответвленной цепи внутри распределительной коробки.

  • Электроразрядные светильники могут подключаться шнуром, если шнур виден по всей длине и вставлен в розетку, а установка соответствует 410.62(С).

Склеивание

В предыдущих редакциях NEC правила, касающиеся соединения светильников, представляли собой мешанину требований в нелогичном расположении. Изменения в NEC 2011 года привели к тому, что Кодекс стал более удобным для пользователя, но без технических изменений.

Светильники должны быть подключены к заземляющему проводнику оборудования типа, признанного в 250.118. В случае проволочного типа заземляющий проводник схемного оборудования должен иметь размер в соответствии с 250.122, исходя из номинала устройства перегрузки по току [410.44].

Исключение № 1: Если в розетке светильника отсутствует заземляющий провод оборудования, светильник должен быть изготовлен из изоляционного материала и не должен иметь открытых токопроводящих частей.

Исключение № 2: Сменные светильники могут быть установлены в распределительной коробке, не содержащей заземляющего провода оборудования, если светильник подключен к одному из следующих:

  1. Система заземляющих электродов [250.50].
  2. Проводник заземляющего электрода.
  3. Клемма заземления щитового оборудования.
  4. Служебный нулевой провод внутри корпуса сервисного оборудования.

Исключение № 3: Сменные светильники с защитой GFCI не требуется подключать к заземляющему проводнику оборудования типа, признанного в 250.118, если в выходной коробке нет заземляющего проводника оборудования.

Это похоже на правило замены розеток в местах, где провод заземления оборудования отсутствует в розетке [406.4(D)(3)].

Проводка

Поскольку драйверы светодиодов и электроразрядные светильники похожи, логично включить требования к светодиодам рядом с электроразрядными светильниками. Если светодиодные светильники поставляются через шнур и вилку, они теперь должны соответствовать положениям 410.62 (C).

Светильник можно подключить шнуром, если:

  1. Светильник монтируется непосредственно под распределительной коробкой, а
  2. Гибкий шнур:
  • Виден на всю длину,
  • Не подвержен деформации и физическим повреждениям [400.10],
  • Заканчивается соединительной вилкой, кожухом с компенсатором натяжения или разъемом промышленной электропроводки, соответствующим 604.6(C).

Светильники как кабельные каналы

В предыдущих выпусках NEC, чтобы узнать, можно ли использовать светильник в качестве кабелепровода, вы найдете ответ в 410.64. Ответом было твердое «нет», это запрещено. Однако раздел 410.65 предусматривает исключение из этого правила. Это сбивало с толку. Исключение из правила логически идет в разделе, который обеспечивает правило. Удаление 410.65 из NEC 2011 года и включение этого текста в 410. 64 положило конец этой конкретной путанице. Теперь в 410.64 четко прописаны условия, при которых проводники можно протягивать через светильники:

  • Когда светильник внесен в список и помечен для использования в качестве кабелепровода [410.64(A)].
  • Светильники, предназначенные для сквозной проводки, разрешены 410.21 [410.64(B)].
  • Светильники, соединенные вместе, могут иметь проводку для питания взаимосвязанных светильников в пределах [410.64(C)] (, рис. 2, ).

Рис. 2. Светильники, предназначенные для сквозного соединения, или соединенные между собой электропроводными способами, могут содержать 2-проводную ответвленную цепь или одну многопроводную ответвленную цепь для питания светильников. Допускается одна дополнительная 2-проводная цепь.

Установка патронов

В предыдущих изданиях Кодекса указывалось, что патроны во влажных или влажных помещениях должны быть погодостойкими. Хотя это имеет смысл для влажных мест, кажется, что это не имеет смысла для влажных мест. NEC 2011 теперь требует, чтобы эти патроны были перечислены для среды, в которой они установлены [410.96].

Раздел 410.11 уже давно требует, чтобы светильники, установленные вблизи горючих материалов, имели шторы или ограждения для предотвращения воспламенения окружающих предметов. Хотя это требование, безусловно, имеет смысл, в правиле есть зияющая дыра — оно не касается патронов.

Патроны часто содержат лампы, которые выделяют больше тепла, чем стандартный светильник, но очень редко устройство предназначено для удержания этого тепла. Поскольку патроны не входят в определение светильников, в Кодекс 2011 г. добавлен раздел 410.97. Расположение этого нового раздела в Части VIII логично.

«410.97 Патроны вблизи горючих материалов. Патроны должны быть сконструированы, установлены или снабжены плафонами или ограждениями таким образом, чтобы горючий материал не подвергался воздействию температур выше 9°С.0°C (194°F)».

Встраиваемые светильники

Часть X ст. 410 распространяется на светильники, устанавливаемые в углублениях стен и потолков. Это предполагает, что это относится к светильникам в подвесных потолках. Но так ли это на самом деле? В предыдущих выпусках NEC ничего не говорилось, поэтому установщики оставались в напряжении по этому вопросу. NEC 2011 г. разъясняет, что эти правила применяются к подвесным потолкам [410.110].

С ростом популярности светодиодных светильников в Кодексе необходимо было отразить требования к их установке. Если они относятся к утопленному типу, они должны иметь маркировку «Тип IC» или должны иметь зазор в 3 дюйма от теплоизоляции [410.116(B)].

Электроразрядное освещение (1000 В или менее)

NEC определяет электроразрядное освещение как системы освещения, в которых используются люминесцентные лампы, газоразрядные лампы или неоновые трубки [600.2]. Несмотря на то, что этот термин используется более чем в одной статье Кодекса, он определен в 600.2. Общее правило заключается в том, что когда определенный термин используется в двух или более статьях, определение этого термина должно быть включено в ст. 100.

Рис. 3. Для существующих установленных люминесцентных светильников без средства отключения необходимо добавить средство отключения при замене балласта.

Внутри помещений люминесцентные светильники, в которых используются лампы с двойным цоколем (обычные люминесцентные лампы) и которые содержат балласты и которые могут обслуживаться на месте, должны иметь средства отключения [410.130(G)]. Если существующий светильник не имеет такого отключения, теперь NEC 2011 требует, чтобы вы добавили его при замене балласта для этого светильника (, рис. 3, ). Учитывая низкую стоимость этих отключений и повышенную безопасность, мало кто против этого.

Требование по отключению балласта не распространяется на:

  • Жилища и связанные с ними вспомогательные строения [410.130(G)(1)].
  • Аварийное освещение требуется в 700.16 [410.130(G)(1), Исключение № 2].
  • Светильники со шнуром и вилкой, если вы устанавливаете доступный разъемный разъем (или доступную вилку и розетку) в качестве средства отключения [410. 130(G)(1), Исключение № 3].
  • Промышленные предприятия с ограниченным общественным доступом, где письменные процедуры и условия технического обслуживания и надзора гарантируют, что только квалифицированные лица будут обслуживать установку [410.130(G)(1), Исключение № 4].

Если вы устанавливаете более одного светильника и он питается от ответвленной цепи, которая не является многопроводной, нужно ли устанавливать разъединяющее устройство для каждого светильника? Нет, если вы предоставите средства отключения, чтобы освещенная область не оставалась в полной темноте [410.130(G)(1) Пример 5].

Многопроводные ответвления

При нахождении люминесцентных светильников на многопроводных ответвленных цепях разъединитель должен одновременно разрывать все проводники цепи балласта. Это включает в себя отключение нулевого провода, иначе ложное чувство безопасности может привести к неожиданному удару током.

Средства отключения должны быть доступны для квалифицированного персонала. Если это внешнее по отношению к светильнику устройство, оно должно быть единым устройством, расположенным в поле зрения светильника.

Эффективность

Вы много слышали об энергоэффективном освещении, но как насчет эффективности при проектировании и установке системы освещения, соответствующей Кодексу? Ключом к этой эффективности является значительное сокращение объема чтения, которое вы должны сделать, не пропуская применимые требования.

Во-первых, работайте с надежным дистрибьютором электроэнергии, чтобы убедиться, что компоненты являются подлинными и изготовлены в соответствии с требованиями Частей 7, 9 и 11 Ст. 410.

Первые четыре части ст. 410 занимают всего около трех страниц, но чтение всего этого для каждого проекта освещения все еще требует времени. Если вы недавно читали их, просто просмотрите заголовки подразделов (например, «Ванная и душевая зоны»), чтобы найти те, которые относятся к вашей конкретной установке.

Не просматривайте часть V или часть VI. Вместо этого читайте их с пониманием того, чего они пытаются достичь:

  • Основная цель Части V состоит в том, чтобы вы соединили непроводящие ток металлические объекты так же, как и для любой другой установки.
  • Основной целью Части VI является обеспечение надлежащей защиты и поддержки проводки на светильниках или внутри них.

Затем проверьте оставшиеся части, чтобы узнать, какие из них могут иметь отношение к вашей конкретной установке.

Холт является владельцем компании Mike Holt Enterprises, Inc., Лисбург, штат Флорида. Связаться с ним можно на сайте www.mikeholt.com.

Первые пять частей ст. 410 находятся в логической последовательности. Требования, которые они обеспечивают, носят в основном механический характер. За этой последовательностью следуют требования к проводке светильников в Части VI.

Части седьмая, девятая и десятая содержат требования к производителям. Выбирайте и устанавливайте только оборудование, соответствующее этим требованиям. Часть VIII содержит требования к установке патронов. Остальная часть ст. 410 относится к конкретным типам освещения.

Светильники, патроны и лампы | UpCodes

410.1 Область применения

Эта статья охватывает светильники, переносные светильники, патроны, подвески, лампы накаливания, дуговые лампы, электроразрядные лампы, изделия для декоративного освещения, осветительные аксессуары для временного сезонного и праздничного использования, портативные гибкие осветительные приборы и проводка и оборудование, входящие в состав таких изделий и осветительных установок.

410.2 Определение

Определение в этом разделе должно применяться только в пределах этой статьи.

Место для хранения одежды. Объем, ограниченный боковыми и задними стенками шкафа и плоскостями, простирающимися от пола шкафа по вертикали до высоты 1,8 м (6 футов) или до самой высокой штанги для вешалок и параллельно стенам на горизонтальном расстоянии 600 мм ( 24 дюйма) от боковых и задней стенок шкафа, соответственно, и продолжаясь вертикально к потолку шкафа параллельно стенам на горизонтальном расстоянии 300 мм (12 дюймов) или на ширину полки, в зависимости от того, что больше; для шкафа, который обеспечивает доступ к обеим сторонам подвесного стержня, это пространство включает объем ниже самого высокого стержня, выступающего на 300 мм (12 дюймов) с каждой стороны стержня в плоскости, горизонтальной к полу, по всей длине шкафа. стержень. См. рисунок 410.2.

РИСУНОК 410.2 Место для хранения гардеробной.

410.5 Детали под напряжением

410.6 Требуемый перечень

410.7 Восстановленное оборудование

410.8 Осмотр

Светильники должны быть установлены таким образом, чтобы соединения между проводниками светильника и цепью могли быть отсоединены электропроводки, если только светильники не подключены с помощью соединительных вилок и розеток.

410.10 Светильники в особых местах

(A) Влажные и влажные помещения

(B) Коррозионно-активные среды

Светильники, устанавливаемые в коррозионно-активных средах, должны быть типа, подходящего для таких мест.

(C) В воздуховодах или вытяжках

Светильники разрешается устанавливать в коммерческих кухонных вытяжках, если выполняются все следующие условия:

  1. Светильник должен быть предназначен для использования в коммерческих кухонных вытяжках и устанавливаться таким температурные пределы используемых материалов не превышаются.
  2. Светильник должен быть сконструирован таким образом, чтобы все выхлопные газы, жир, масло или пары, выделяемые при приготовлении пищи, не попадали в отсек для лампы и электропроводки. Диффузоры должны быть устойчивы к тепловому удару.
  3. Части светильника, находящиеся внутри колпака, должны быть устойчивы к коррозии или защищены от коррозии, а поверхность должна быть гладкой, чтобы не скапливались отложения и облегчалась очистка.
  4. Способы подключения и материалы, питающие светильники, не должны находиться внутри кухонной вытяжки.

Информационное примечание: см. 110.11 для проводников и оборудования, подвергающихся воздействию разрушающих агентов.

(D) Ванна и душевая

Светильник, установленный в ванной или душевой, должен отвечать всем следующим требованиям:

  1. Никакие части светильников, подвешенных на шнуре, светильников на цепях, тросах или шнурах, осветительных шин, подвесок или потолочных (лопастных) вентиляторов не должны располагаться в пределах зоны размером 900 мм (3 фута) по горизонтали и 2,5 м (8 футов) по вертикали от верха края ванны или порога душевой кабины. Эта зона всеобъемлющая и включает в себя пространство непосредственно над ванной или душевой кабиной.
  2. Светильники, расположенные в пределах фактического внешнего размера ванны или душа на высоте 2,5 м (8 футов) по вертикали от верха края ванны или порога душа, должны иметь маркировку, подходящую для влажных мест, или маркировку, подходящую для влажных мест. Светильники, расположенные в местах, подверженных воздействию ливневых брызг, должны иметь маркировку, подходящую для влажных мест.

(E) Светильники для закрытых спортивных, смешанных и универсальных сооружений

Светильники, подверженные физическому повреждению, с использованием ртутных или металлогалогенных ламп, устанавливаемые в игровых и зрительских зонах спортивных помещений, смешанного назначения , или универсальные приспособления должны быть такого типа, которые защищают лампу стеклянной или пластиковой линзой. Такие светильники должны иметь дополнительное ограждение.

(F) Светильники, устанавливаемые в настиле крыши или под ним

Светильники, устанавливаемые в открытых или скрытых местах под настилом крыши из металлического гофрированного листа, должны устанавливаться и поддерживаться таким образом, чтобы зазор не менее 38 мм (1 1 / 2 дюйма) измеряется от самой нижней поверхности настила крыши до верхней части светильника.

410.11 Светильники вблизи горючих материалов

Светильники должны быть сконструированы, установлены или оборудованы шторами или ограждениями таким образом, чтобы горючие материалы не подвергались воздействию температур выше 90°С (194°F).

410.12 Светильники над горючими материалами

Патроны, устанавливаемые над легковоспламеняющимися материалами, должны быть невыключаемого типа. Если для каждого светильника не предусмотрен отдельный выключатель, патроны должны располагаться на высоте не менее 2,5 м (8 футов) над полом или располагаться или ограждаться таким образом, чтобы лампы нельзя было легко снять или повредить.

410.14 Светильники в витринах

Светильники на цепях, используемые в витринах, должны иметь внешнюю проводку. Никакие другие светильники с внешней проводкой не должны использоваться.

410.16 Светильники в гардеробных

(A) Разрешенные типы светильников

В гардеробных разрешается использовать только светильники следующих типов:

  1. Накладные или встраиваемые светильники накаливания или светодиодные светильники с полностью закрытыми источниками света

  2. Накладные или встраиваемые люминесцентные светильники

  3. Накладные люминесцентные или светодиодные светильники, признанные подходящими для установки в гардеробной

(B) Типы светильников не допускаются

Светильники накаливания с открытыми или частично закрытыми лампами и подвесные светильники или патроны не допускаются.

(C) Расположение

Минимальное расстояние между светильниками, установленными в платяных шкафах, и ближайшей точкой места для хранения платяных шкафов должно быть следующим:

  1. 300 мм (12 дюймов) для накладных ламп накаливания или светодиодных светильников с полностью закрытым источником света, установленным на стене над дверью или на потолке.
  2. 150 мм (6 дюймов) для накладных люминесцентных светильников, устанавливаемых на стене над дверью или на потолке.
  3. 150 мм (6 дюймов) для встраиваемых светильников с лампами накаливания или светодиодами с полностью закрытым источником света, установленным в стене или потолке.
  4. 150 мм (6 дюймов) для встраиваемых люминесцентных светильников, устанавливаемых на стене или потолке.
  5. Накладные люминесцентные или светодиодные светильники разрешается устанавливать в помещении для хранения гардероба, если оно предназначено для этого использования.

410. 18 Пространство для освещения свода

В сводах должно быть достаточно места, и они должны быть расположены так, чтобы лампы и оборудование можно было правильно установить и обслуживать.

410.20 Пространство для проводников

Навесы и распределительные коробки, вместе взятые, должны обеспечивать достаточно места, чтобы можно было установить проводники светильников и их соединительные устройства в соответствии с 314.16.

410.21 Предельная температура проводников в распределительных коробках

Светильники должны иметь такую ​​конструкцию или устанавливаться таким образом, чтобы проводники в распределительных коробках не подвергались воздействию температур, превышающих те, на которые рассчитаны проводники.

Проводка ответвленных цепей, кроме 2-проводных или многопроводных ответвленных цепей, питающих соединенные вместе светильники, не должна проходить через распределительную коробку, являющуюся неотъемлемой частью светильника, за исключением случаев, когда светильник предназначен для сквозной проводки.

Информационное примечание: см. 410.64(C) для подключения питания к светильникам, соединенным вместе.

410.22 Закрываемые распределительные коробки

В завершенной установке каждая выпускная коробка должна быть снабжена крышкой, если только она не закрыта с помощью навеса светильника, патрона, розетки, закрывающей коробку, или оснащенной лицевой панелью, или аналогичным устройством. .

410.23 Покрытие из горючих материалов на выпускных коробках

Любая отделка стен или потолков из горючих материалов, выходящая между краем плафона или поддона светильника и выпускной коробкой с площадью поверхности 1160 мм 2 (180 дюймов 2 ) или более должны быть покрыты негорючим материалом.

410.24 Подключение электроразрядных и светодиодных светильников

(A) Независимо от распределительной коробки

Электроразрядные и светодиодные светильники, поддерживаемые независимо от распределительной коробки, должны быть подключены к ответвленной цепи через металлический кабельный канал, неметаллический кабельный канал, Тип Кабель MC, кабель типа AC, кабель типа MI, кабель с неметаллической оболочкой или гибкий шнур, как разрешено в 410. 62(B) или 410.62(C).

(B) Доступ к коробкам

Электроразрядные и светодиодные светильники, монтируемые над скрытой розеткой, вытяжными или распределительными коробками и предназначенные не для опоры исключительно на розеточную коробку, должны быть снабжены соответствующими отверстиями в задней части светильника для обеспечения доступа к проводке в коробке.

410.30 Опоры

(A) Общие

Светильники и патроны должны быть надежно закреплены. Светильник, который весит более 3 кг (6 фунтов) или превышает 400 мм (16 дюймов) в любом измерении, не должен поддерживаться винтовой оболочкой патрона.

(B) Металлические или неметаллические опоры, поддерживающие светильники

Допускается использование металлических или неметаллических опор для поддержки светильников и в качестве кабелепровода для ограждения питающих проводников при соблюдении следующих условий:

  1. Опора должна иметь смотровое отверстие размером не менее 50 мм × 100 мм (2 дюйма × 4 дюйма) с крышкой, подходящей для использования во влажных местах, чтобы обеспечить доступ к клеммам питания внутри столба или основания столба.

    Исключение № 1: люк не требуется в столбе высотой 2,5 м (8 футов) или менее над уровнем земли, где проводка питания продолжается без сращивания или точки натяжения, и где внутренняя часть столба и любые соединения доступны для снятие светильника.

    Исключение № 2: Люк не требуется в опоре высотой 6,0 м (20 футов) или менее над уровнем земли, имеющей шарнирное основание.

  2. Если стояки кабелепровода или кабель не установлены внутри опоры, резьбовой фитинг или ниппель необходимо припаять, приварить или прикрепить к опоре напротив люка для подключения питания.
  3. Металлический столб должен быть оснащен клеммой заземления оборудования следующим образом:
    1. Столб с отверстием для люка должен иметь клемму заземления оборудования, доступную через отверстие для люка.
    2. Опора с шарнирным основанием должна иметь клемму заземления оборудования, доступную внутри основания.

      Исключение из (3): Заземляющая клемма не требуется на опоре высотой 2,5 м (8 футов) или менее над уровнем земли, где проводка питания продолжается без сращивания или натяжения и где доступна внутренняя часть опоры и любые соединения. путем снятия светильника.

  4. Металлический столб с шарнирным основанием должен иметь шарнирное основание и столб, соединенные вместе.
  5. Металлические кабельные каналы или другие заземляющие проводники оборудования должны быть соединены с металлическим столбом с помощью заземляющего проводника оборудования, признанного в 250.118 и имеющего размеры в соответствии с 250.122.
  6. Проводники в вертикальных опорах, используемые в качестве кабелепровода, должны поддерживаться в соответствии с 300.19.

410.36 Средства поддержки

(A) Светильники, поддерживаемые розетками

(B) Подвесные потолки

Элементы каркаса подвесных потолочных систем, используемые для поддержки светильников, должны быть надежно закреплены друг к другу и должны быть надежно прикреплены к строительная конструкция с соответствующими интервалами. Светильники должны быть надежно прикреплены к потолочному каркасу механическими средствами, такими как болты, винты или заклепки. Перечисленные зажимы, идентифицированные для использования с типом элемента(ов) потолочного каркаса и светильника(ов), также должны быть разрешены.

(C) Стойки светильника

Стойки светильника, которые не являются частью выпускных коробок, засосов, штативов и гусиных лапок, должны быть изготовлены из стали, ковкого железа или другого материала, пригодного для применения.

(D) Изолирующие соединения

Изолирующие соединения, которые не предназначены для крепления винтами или болтами, должны иметь внешний металлический кожух, изолированный от обоих винтовых соединений.

(E) Проходные фитинги

Проходные фитинги, используемые для поддержки светильника (светильников), должны выдерживать вес всего светильника в сборе и лампы (лампы).

(F) Шинопроводы

Допускается подключение светильников к шинопроводам в соответствии с 368.17(C).

(G) Деревья

Допускается, чтобы наружные светильники и связанное с ними оборудование поддерживались деревьями.
