Основы Безопасного Монтажа Электропроводки в деревянном доме

Руководства ПУЭ и СНиП регламентируют основные нормы, в том числе, в них есть и общие правила монтажа электропроводки в деревянном доме, с которыми хорошо знакомы профильные специалисты. Их нарушение приведет в первую очередь к снижению уровня пожарной безопасности, а также может стать причиной задержек с введением объекта в эксплуатацию. Какие основные моменты важно учитывать:

Правила заведения электричества в дом
Нормативы по использованию материалов по классам пожарной безопасности
Особенности монтажа с использованием соответствующих приемов, материалов
Если с вводом электричества в дом дополнительных вопросов не возникает – здесь применимы общие нормативы, то способы монтажа и использующиеся материалы заслуживают более пристального внимания.

Выбор материалов для монтажа электропроводки в деревянном доме по всем правилам

В первую очередь речь идет о проводке, которая должна быть в двух или трехслойной негорючей изоляции. Они могут иметь специальную маркировку НГ, некоторые огнестойкие провода выделяют оранжевой полосой.

ВВГ-нг-ls

Достаточно эффективным сочетанием является использование кремнийорганической изоляции и оплетки из негорючего стекловолокна. они применяться в парилках банях и саунах

Такие провода даже в условиях перегрузок на линии и сильного нагрева не воспламеняются, поэтому отличаются более высоким уровнем безопасности.

Для обеспечения дополнительной защиты используются металлические гофры или кабель-каналы из негорючего ПВХ или металла.

Гибкие металлические гофры под монтаж проводки.

Дорогие и надежные способы монтажа

Еще более эффективное решение – использование стальных труб, но такой метод применим только в каркасных домах или в строениях, в которых брус или бревно дополнительно будут подвергаться внутренней отделке. Стальная труба не только исключает прямой контакт провода с деревянным основанием, но и надежно защищает его от механических внешних воздействий. В местах, где необходимо провести провод по изгибу, используются медные трубки, которые достаточно легко гнутся.

Стальные и медные трубы для проводов.

Правила и приемы монтажа проводки в деревянных домах

Основное правило, которому нужно следовать при монтаже электропроводки в деревянном доме, это отсутствие прямого контакта провода с деревянной поверхностью и полный отказ от использования горючих материалов. Допустимо применение:

Металлических щитков, распределительных коробок
Стальных подложек
Керамических роликовых изоляторов для фиксации кабеля
Стальных или пластиковых клипс для крепления гофр

Железная распределительная коробка.

Под силовые кабели дополнительно может быть уложена подложка из негорючего материала – металлической ленты, асбестоцементной или цементно-стружечного листа, фибролита, гипсолита. Они же могут устанавливаться под распределительные щитки, коробки. Также в числе настоятельных рекомендаций обязательная установка системы автоматики УЗО, ДИФ, УЗИС.

Обращайтесь только к проверенным специалистам!

Избежать любых возможных проблем и последствий несоблюдения основных правил монтажа электропроводки в деревянном доме можно, обратившись к компетентным специалистам, которые дают гарантии качества на результат своей работы. Таких профессионалов вы найдете в компании «elektrikru.ru». Это опытные мастера, которые всегда ответят на все вопросы связанные с электричеством.

Задать вопрос электрику:

Написать в WhatsAppНаписать в Телеграм

26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13

Электропроводка деревянных домов

: Электропроводка в деревянном доме

От автора

Читайте другие части статьи

Часть1,правила1-7;

Часть3,правила 14-16.

8. Устанавливайте вводные и вводно–распределительные устройства, распределительные шкафы которые специально изготовлены и рекомендованные для деревянного дома

Вводное устройство(ВУ), вводно-распределительное устройство(ВРУ), распределительные шкафы с автоматами защиты для деревянного дома должны быть металлическими. При повышенной влажности в доме степень защиты для распределительных шкафов должна быть не ниже IP44.

9. Устанавливайте электрический счетчик в разумном месте, но подберите электросчетчик именно для вашей системы электроснабжения

По последним постановлениям энергоснабжающие организации требуют установку электрических счетчиков на улице, для свободного контроля за потреблением электроэнергии. На мой взгляд, это спорное требование и не в одном общероссийском нормативном документе не отражается. Единственное, что должна сделать энергоснабжающая организация, это опломбировать электросчетчик и автомат защиты, если он установлен до электросчетчика.

Если вы все-таки устанавливаете электросчетчик на улице, монтируйте его в боксе с окошком и степенью защиты IP55.

10.Сделайте электропроводку в деревянном доме трёхпроводной, с третьим защитным проводом PE

Основное электропитание частных домов осуществляется со схемой заземления TN-C-S. Это означает. что в трансформаторной подстанции нейтральная точка питающего трансформатора, которая и является точкой подсоединения нейтрального провода ВЛ (высоковольтной линии), «глухо» заземлена. «Глухо» заземлена это значит, подсоединена к контуру заземления подстанции и имеет нулевой электрический потенциал по отношению к земле.

Чтобы сделать электропроводку в доме с защитным проводом PE, который называют «земля», нужно во вводном устройстве на столбе или в вводно-распределительном устройстве в доме (на улице) разделить нейтральный (нулевой) провод от ВЛ на нулевой провод(N) и защитный провод PE. Разделение осуществляется на главной заземляющей шине (ГЗШ).

11.Заранее выберите способ электропроводки своего деревянного дома

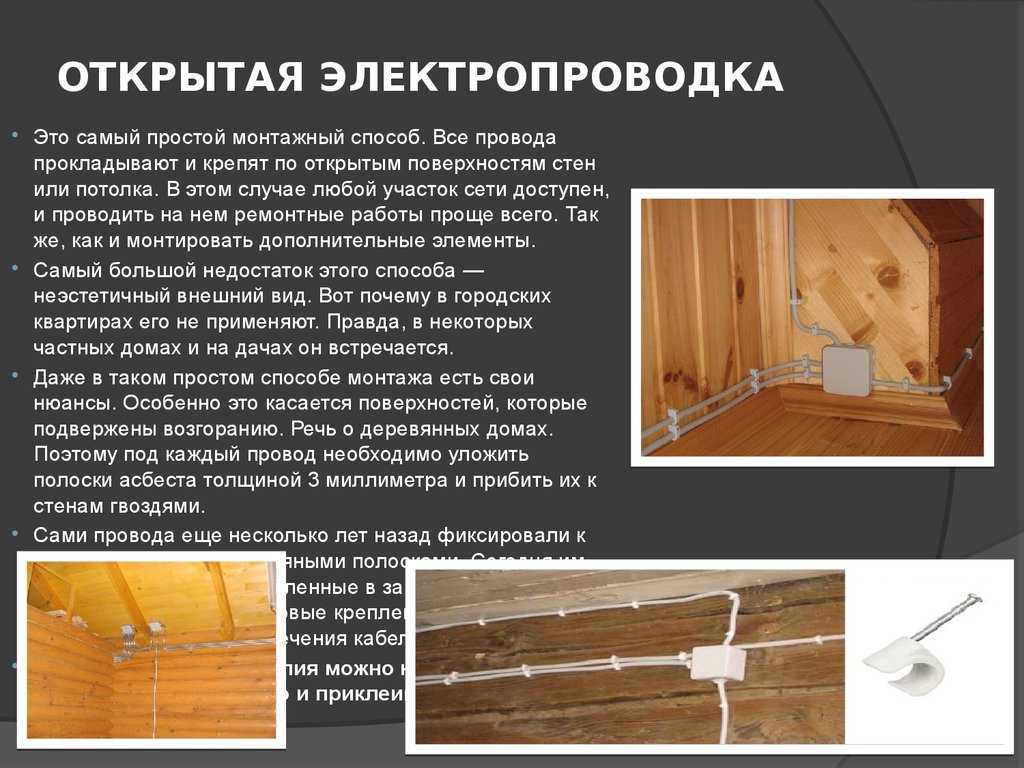

Для деревянного дома приемлемы два вида электропроводки: открытая и скрытая. Открытая проводка разрешена в пластиковых кабель-каналах, пластиковых трубах и гофре не распространяющих горение, проводами на роликах и крайнем случае открытым кабелем с тройной изоляцией.

Скрытая электропроводка, по нормативным документам, разрешена только в металлических трубах с возможностью замены, иначе говоря, перетяжки проводов или кабелей. Для перетяжки углы поворотов труб должны быть 90°,120°, 135°.

Различные виды электропроводки в деревянном доме

12.

Помните об особенностях и сложностях скрытой электропроводки в деревянном доме

Согласно нормативным документам скрытая электропроводка в деревянном доме должна быть выполнена в металлических трубах или металлических коробах, а разветвления (распайки) кабелей осуществлены в металлических распаянных коробках. При этом должен быть осуществлен свободный доступ к распаячным коробкам в любое время, то есть нельзя «наглухо» зашивать распаячные коробки в стены и пол. Нужно устраивать специальные электротехнические лючки (ПУЭ 7.1.38).

Толщина стен труб для проводки для регламентируется только при прокладке в них проводов, а не кабелей. Для проводов сечением 2,5 мм² толщина стен труб может быть любой, поэтому можно использовать медные тонкостенные трубы. Для медных проводов сечением 4 мм² толщина стен должна быть 2,8 мм, для проводов сечением 6-10 мм2 толщина стенок – 3,2 мм, для проводов 16 мм^{2 –}толщина стенок 3,5 мм.

Повторюсь. Толщина металлических труб регламентируется только при прокладке в них изолированных проводов, а не кабелей с двойной или тройной изоляцией.

Категоричный пункт правил о скрытой проводки в стальных трубах (ПУЭ 7.1.38), по-моему, устарел. При соблюдении и выполнении определенных условий вполне возможно сделать скрытую проводку в деревянном доме класса C4 (легко возгораемый) менее затратными и трудоемкими средствами, по сравнению с металлическими трубами.

13.Используйте пожаробезопасные электрические кабели для электропроводки деревянного дома

Электропроводку в деревянном доме нужно делать электрическими кабелями с двойной изоляцией (ВВГ) или тройной изоляцией (NYM), с изоляцией, не распространяющей горение (нг-в маркировке кабеля). Например, силовой кабель ВВГнг. Также неплохо использовать кабель с изоляцией, у которой понижены дымо и газовыделение при горении. Например, силовой кабель ВВГнг-LS.

Другие статьи раздела: Электропроводка дома

26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
Анкерные зажимы и кронштейны
Арматура для СИП 2
Ввод кабеля из траншеи в дом
Вводное устройство. ВУ в частный дом
ВРУ. Вводно-распределительное устройство дома
ГЗШ. Главная Заземляющая Шина
Глубинный заземлитель

Статьи по теме

Оформление ванной в классическом стиле

Кабель силовой гибкий КГ: описание, характеристики, назначен. ..

Силовой кабель ВБбШв: подробное описание и назначение

Наглядная трехфазная схема вводно–распределительного щита ча…

Электрический кабель ВВГнг: описание и назначение

Конструкция и монтаж штыревого заземлителя из уголков

Проекты одноэтажных домов с мансардой

Как выбрать смеситель вашей мечты

Joomla SEF URLs by Artio

Свежие статьи

Материалы кровли дома, которые точно нужны

24 ноября 2022

Земляника дома под фитолампой

24 ноября 2022

Водоотводные системы в частном домостроении

23 ноября 2022

Минеральная вата — приобрести недорого в интернет-магазине «Стрела»

16 ноября 2022

Пластиковые колодцы для безнапорной канализации

20 октября 2022

Свежие публикации

Ремонтно-строительная компания с многолетним опытом — Stroy House

19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке

30 ноября 2021

Где и как купить электрический кабель: теория и практика

15 ноября 2021

Как найти утечки тепла в дома

19 сентября 2021

Изучаем химические насосы. Какие? Зачем? Где?

13 сентября 2021

Проводка в квартире

Установка электрощита навесного, крепление щита, автоматов, проводов
Комплектация распределительного щитка, автоматы защиты, клеммы подключения
Вводной автомат. Расчет, выбор вводного автомата для квартиры
Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
Электроснабжение квартиры: граница эксплуатационной ответственности
Групповые линии освещения: общие норма и правила
Электромонтажные работы в квартире. Квартирный щиток

Проводка в доме

Анкерные зажимы и кронштейны
Глубинный заземлитель
Электромонтаж в деревянном доме
Электропитание и заземление в доме
Конструкция и монтаж штыревого заземлителя из уголков
Траншея для прокладки кабеля электропитания дома
Ввод кабеля из траншеи в дом

Схемы

Наглядная схема принципа работы устройства УЗО в системе TN-S
Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
Наглядная схема распределительного электрощита частного дома с ошибками зануления
Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

Установка сборного бассейна на участке
Выбираем душевой гарнитур для ванны
Выбираем водонагреватель для ванны: проточный или накопительный
Душевые системы
Замена смесителя на кухне. Особенности выбора сантехники и исполнителя
Аксонометрическая схема водопровода

Водоснабжение дома

Источники систем водоснабжения частного дома
Выбираем полиэтиленовые трубы для наружного водопровода дома
Как обустроить скважину для частного дома
Бурение на воду своими руками для водоснабжения дома, коттеджа, дачи
Установка скважинного насоса

Вода на участке

Автоматическая насосная станция
Водопроводный ввод в частный дом: устройство ввода воды в частный дом
Водоснабжение частного дома из скважины своими руками
Выбор трубы для водоснабжения частного дома
Еще раз о системе водоснабжения в доме

Электрическая пожарная безопасность и советы по предотвращению

По данным Национальной ассоциации противопожарной защиты (NFPA), сбои или сбои в работе электрооборудования являются причиной почти 34 000 домашних пожаров в среднем в год и приводят к примерно 440 смертям и прямому материальному ущербу на сумму 1,3 миллиарда долларов. Это представляет особую угрозу для домов, построенных до 1950-х годов, когда стандарты электропроводки были менее строгими, чем сегодня. Тем не менее, даже новые дома подвержены риску электрического пожара. В то время как старые дома рассчитаны на 30 ампер, большинству новых домов требуется от 100 до 200 ампер. Это требование создает значительную нагрузку на проводку и электрическую систему дома.

Понимание общих причин, предупредительных знаков и соответствующих мер безопасности может помочь предотвратить электрический пожар в вашем доме. Наиболее распространенными причинами возгорания электрооборудования являются:

Неправильно установленная проводка
Перегруженные цепи и удлинители
Неисправные или неподходящие вилки, выключатели и розетки
Неправильное использование и плохое обслуживание освещения

Предупреждающие знаки неисправности проводки или электрических систем

Чтобы предотвратить возгорание электропроводки, научитесь распознавать предупреждающие знаки, указывающие на возможные проблемы с проводкой или электричеством. Немедленно обратитесь к лицензированному электрику для проверки и устранения проблем с электричеством, если у вас дома возникли какие-либо из следующих проблем:

Мерцание или приглушение света
Выключатели или розетки, горячие на ощупь и/или источающие едкий запах
Обесцвеченные шнуры, розетки и панели переключателей
Многократно перегоревшие предохранители и сработавшие автоматические выключатели

Обеспечьте безопасность домашней электропроводки

Каждый домовладелец должен быть знаком по крайней мере с одним лицензированным электриком, который поможет обеспечить безопасность домашней электропроводки. Лицензированные электрики могут помочь:

Убедитесь, что любые электрические модификации соответствуют существующим кодам

Осмотр и ремонт розеток и выключателей
Осмотрите дом и сделайте необходимый ремонт перед покупкой и переездом
Замените устаревшие или неисправные предохранители и автоматические выключатели и проинструктируйте вас о правильном использовании.

Если ваш дом был построен между 1965 и 1973 годами, рассмотрите возможность проверки алюминиевой проводки. Настенные розетки, выключатели и кабельные соединения, установленные в то время, часто вызывают проблемы, потому что алюминиевая проводка окисляется и изнашивается быстрее, чем медная. Если полная замена электропроводки в доме невозможна, «косички» из медных разъемов могут помочь смягчить некоторые опасности и проблемы, связанные с алюминиевой проводкой.

Опасности самоделки

Когда провод проколот, но не полностью разорван, электрический ток может уйти со своего пути и привести к невероятному количеству тепла. Эта утечка тока называется дуговым замыканием. Тепло от дугового замыкания может в конечном итоге вызвать пожар, который может быстро распространиться на окружающую древесину и другие горючие материалы, а также на другую проводку. Соблюдайте особую осторожность при ремонте дома, чтобы не повредить провода при забивании или сверлении стен.

Вы можете помочь предотвратить возникновение пожара из-за дугового замыкания, установив прерыватель цепи дугового замыкания на свои автоматические выключатели. Когда прерыватели цепи дугового замыкания обнаруживают неравномерное протекание тока, они отключают цепь, чтобы предотвратить перегрев и возгорание.

Использование искателя стержней для обнаружения стержней каркаса за гипсокартоном также может предотвратить возникновение дуговых замыканий. Вбивая только в шпильки, можно избежать ударов и повреждения скрытой проводки. Цены на искатели стад обычно не превышают 20 долларов.

Безопасность шнуров, розеток и вилок

Электрические токи, проходящие по проводке, выключателям, вилкам и приборам, выделяют тепло. Чрезмерное или неконтролируемое тепло может привести к возгоранию. Чтобы предотвратить возгорание, связанное с электричеством, знайте, как использовать и хранить вилки и электрические шнуры, а также соблюдайте следующие меры предосторожности:

Не прокладывайте шнуры под коврами, постельными принадлежностями или другими горючими материалами; также не прокладывайте шнуры через дверные проемы или часто посещаемые места
Выбрасывайте изношенные или оборванные шнуры и никогда не сращивайте два шнура вместе.
Не перегружайте розетки и не используйте удлинители вместо розеток. При необходимости вызовите электрика для установки дополнительных розеток.
Убедитесь, что вилки плотно прилегают к розеткам, чтобы избежать ударов и перегрева.

Безопасность освещения

Горючие материалы, такие как драпировки, постельные принадлежности и мягкая мебель, могут воспламениться при воздействии на них горячих ламп. Следуйте этим советам по безопасности, чтобы предотвратить возгорание электрических лампочек:

Покупайте лампы и светильники, сертифицированные лабораториями андеррайтеров (UL), независимой и некоммерческой организацией по тестированию и сертификации безопасности.
Используйте правильную мощность ламп для всех ламп и светильников.
Располагайте лампы подальше от открытых окон, где сильный ветер может сдуть шторы на горячие лампочки. Абажуры также могут предотвратить прямой контакт горючих материалов с горячей лампочкой.

Электрические пожары относятся к наиболее опасным формам возгорания из-за того, насколько быстро они могут распространяться и выходить из-под контроля. Следуя приведенной выше информации, вы можете уменьшить вероятность возникновения электрического пожара в вашем доме.

Назад к основам: Методы электропроводки в коммерческих зданиях | Консультации

Инженеры-электрики и проектировщики должны иметь практическое представление о применении кабельных каналов, электропроводки, кабелей и шинопроводов

Клинтон Р. Гордон и Мэтью Стейнмец, 26 октября 2020 г.

Цели обучения

Рассмотреть различные типы кабельных каналов и проводников.
Разберитесь в различиях кабельных сборок промышленного производства.
Узнайте о применении шинопроводов и шинопроводов.

Инженеры-электрики и проектировщики используют различные методы обслуживания нагрузок внутри здания, когда речь идет об использовании проводки, кабелей и шинопроводов. Решение о выборе одного метода вместо другого или комбинации нескольких методов может быть обусловлено многими факторами, включая местные юрисдикционные требования, новое строительство или реконструкцию, стоимость проекта, предпочтения или стандарты владельца, высоту и/или тип здания и будущие цели для здания. .

При выборе различных систем электропроводки, кабелей или шинопроводов инженер или проектировщик, как правило, сталкивается с компромиссами в отношении функциональности, гибкости в будущем и первоначальной стоимости, и все это следует учитывать, прежде чем приступать к спецификациям для установки по проекту. «Когда», «где» и «почему» для применения определенных методов проводки, кабелей и шинопроводов основаны на NFPA 70 издания 2017 года: Национальный электротехнический кодекс.

Методы кабельных каналов и проводников

NFPA 70: Глава 3 Национального электротехнического кодекса описывает несколько методов электромонтажных работ, и в этой статье основное внимание будет уделено коммерческому строительству с напряжением 600 вольт или ниже. Статья 300 NEC «Общие требования к методам и материалам электропроводки» применяется ко всем электроустановкам, если только они не изменены другими статьями в главе 3. NEC 300 охватывает такие требования, как защита от физических повреждений, минимальное покрытие для подземных установок, крепление и поддержка, механическая/электрическая непрерывность. и там, где требуются коробки, корпуса кабелепроводов или фитинги.

Статья 310 NEC – Проводники для общей проводки применяется к отдельным проводникам, используемым в указанных методах проводки, и требованиям к их обозначениям, изоляции, маркировке, допустимой нагрузке и допустимым использованиям. Обратите внимание, что Статьи 300 и 310 не применяются к неотъемлемым или внутренним частям перечисленного оборудования.

Метод кабелепровода и проводника состоит из металлического или неметаллического кабелепровода или трубки с несколькими изолированными фазами, нейтралью и, возможно, проводником заземления оборудования в зависимости от применимого метода и требований NEC. Каждая установка кабелепровода и проводника изготавливается на месте на основе проектных планов и спецификаций.

Большинство консультантов обычно указывают проводники типа THHN/THWN (термопластичная термостойкая нейлоновая оболочка/термопластичная тепло- и водостойкая нейлоновая оболочка) или XHHW (сшитый полиэтилен высокой термостойкости и водостойкости) из меди или алюминия для этих проводов. Приложения. Медь обычно используется для параллельных цепей, а медь или алюминий — для фидеров.

Некоторые из распространенных типов каналов, используемых в коммерческих целях, включают:

Промежуточный металлический кабелепровод (тип IMC) в соответствии с NEC 342. IMC представляет собой тонкостенную версию RMC с гальваническим покрытием снаружи и внутренним антикоррозионным покрытием. Обычно он указывается как более дешевое решение для RMC, где он предлагает такие же уровни защиты.
Жесткий металлический кабелепровод (тип RMC) согласно NEC 344. RMC (также известный как RGS или GRC) представляет собой толстостенный кабелепровод из оцинкованной стали с цинковым покрытием снаружи и внутри кабелепровода. RMC обычно используется там, где требуется максимальная защита от физических повреждений.
Гибкий металлический кабелепровод (тип FMC) в соответствии с NEC 348. FMC (также называемый «с нуля») — это кабелепровод, доступный в различных типах металла и с разной толщиной стенок. Обычно он указывается для конечных соединений с двигателями, трансформаторами или другим вибрирующим или движущимся оборудованием.
Влагонепроницаемая гибкая металлическая труба (типа LFMC) согласно NEC 350. Труба LFMC аналогична трубе FMC, но с оболочкой из поливинилхлорида. LFMC обычно используется для окончательных соединений с оборудованием во влажных или мокрых местах.
Жесткий кабелепровод из поливинилхлорида (тип PVC) в соответствии с NEC 352. Кабелепровод из ПВХ доступен в нескольких типах, но чаще всего указывается либо как Schedule 40, либо как Schedule 80, в зависимости от толщины стенки. Как правило, он предназначен для подземных применений, непосредственно заглубленных или забетонированных, а также может использоваться в некоторых агрессивных средах. Поскольку этот кабельный канал неметаллический, он не обеспечивает возможности заземления.
Электрические металлические трубы (типа EMT) в соответствии с NEC 358. EMT на сегодняшний день является наиболее распространенным кабельным каналом в коммерческом строительстве. ЭМТ представляет собой безрезьбовую тонкостенную стальную трубу с оцинкованной наружной поверхностью и антикоррозионным внутренним покрытием, которая также помогает при протягивании проводов.

Следует отметить, что кабельные лотки, указанные в статье NEC 392, не являются кабельными каналами. Кабельные лотки представляют собой конструктивную систему, используемую для механической поддержки и прокладки кабелей.

Для справки: NEC использует два термина в отношении защиты, но NEC не определяет термины «физический ущерб» или «серьезный физический ущерб», которые оставлены на усмотрение органа, имеющего юрисдикцию. Физический ущерб может быть ограничен насильственным контактом человека с инструментами или оборудованием, в то время как серьезный физический ущерб может быть связан с механическим или автомобильным контактом. Физическое местоположение установки также будет учитываться при определении.

Преимущества для кабельных каналов, проводников:

После установки возможны изменения в конфигурации цепи в зависимости от типа и размера кабельных каналов, например, изменение размера проводника или количества проводников.
Типы IMC или RMC можно устанавливать в местах, подверженных серьезным физическим повреждениям.
Тип ЕМТ можно устанавливать в местах, подверженных физическим повреждениям.
Типы IMC, RMC, LFMC или EMT могут быть установлены в сухих, влажных или мокрых местах (обратите внимание, что NEC 358.10 для EMT был обновлен в 2017 году с дополнительными разрешенными вариантами использования).
Каналы можно проще использовать во время реконструкции, позволяя заменять проводники вне помещений или в многоквартирных помещениях и зданиях-оболочках, где арендодатели предоставляют кабельные каналы для будущего использования арендаторами.
Открытые установки EMT, IMC или RMC более привлекательны, когда демонстрируется мастерство.
Канатные трассы могут быть заброшены, если проводники удалены из установки.
Подземные установки из ПВХ недороги и очень распространены

Недостатки кабелепроводов, проводников:

Затраты на установку обычно выше из-за трудозатрат, необходимых для первоначальной установки кабелепроводов, а затем возврата труда для установки проводников.
Ограничено по количеству изгибов перед тем, как потребуется распределительная коробка или тяговая коробка.
Некоторые типы кабелепроводов нельзя устанавливать в местах, подверженных физическому повреждению, таких как FMC, LFMC или ПВХ.
Тип ПВХ не может использоваться в медицинских целях при уходе за пациентами.
Тип ПВХ указан как устойчивый к солнечному свету и может использоваться на открытом воздухе, однако имейте в виду, что «устойчивый» не означает устойчивый к солнечному свету. В некоторых средах срок службы кабелепровода из ПВХ снижается при воздействии сильного солнца и тепла. Если перепад температур превышает 25°F, потребуются компенсаторы. В экстремально холодных условиях труба из ПВХ становится очень хрупкой.
Тип ПВХ является горючим и не может быть установлен в камере возвратного воздуха в зданиях типа I и II, как это определено Международным строительным кодексом для типов строительных конструкций.
Тип ПВХ ограничивает номинальную температуру изоляции установленного проводника в соответствии с перечнем кабелепровода из ПВХ. Соответственно отрегулируйте номинальную рабочую мощность проводника.
RMC и IMC обычно используют резьбовые соединители и колена, установка которых требует больших затрат и времени. RMC и IMC могут навинчиваться и изгибаться в полевых условиях с помощью специальных инструментов и оборудования.
Требует большего внимания и координации при установке по сравнению с кабельными системами из-за более жестких требований к прокладке.
От инженера или проектировщика требуется уделять больше внимания размерам кабельных каналов и потенциальному снижению номинальных характеристик из-за количества токонесущих проводников в кабельных каналах по сравнению с предварительно изготовленной кабельной системой.

Методы изготовления кабельных сборок

Как упоминалось выше, статьи 300 и 310 NEC также применяются к промышленным кабельным сборкам. Производимые кабельные сборки состоят из нескольких изолированных фазных и нулевых проводников с изолированным и/или неизолированным проводом(ами) заземления оборудования, обернутыми и заключенными в металлическую или неметаллическую оболочку. Производимые кабельные сборки доступны в качестве стандартных продуктов от производителя или в виде пользовательских сборок с определенной конфигурацией проводников, которые могут поставляться с увеличенным временем выполнения заказа и минимальной длиной заказа. Консультанты обнаружат, что эти кабельные сборки в большинстве случаев стандартно поставляются с проводниками THHN/THWN или XHHW-2 (медь или алюминий).

Некоторые из распространенных типов кабельных сборок, используемых в коммерческих целях, включают:

Бронированный кабель (тип AC) в соответствии с NEC 320. AC представляет собой набор проводников, собранных в металлической оболочке из стальной или алюминиевой брони, где оболочка также используется в качестве наземного пути. Обычно он указывается для ответвленных соединений между светильниками и силовыми розетками.
Кабель с металлической оболочкой (тип MC) согласно NEC 330 — один из наиболее часто используемых типов кабелей в коммерческом строительстве. Кабель MC представляет собой набор проводников, собранных в металлической оболочке из стальной или алюминиевой блокирующей брони, где оболочка не используется в качестве заземляющего пути. Кабель MC также доступен с внешней оболочкой из ПВХ для влажных помещений или прямого прокладки в грунте. Обычно это указывается для соединений ответвленных цепей между светильниками и силовыми розетками, а также является общим для распределительных фидеров к щитам ответвленных цепей.
Кабель с минеральной изоляцией и металлической оболочкой (тип MI) в соответствии с NEC 332. Кабель с минеральной изоляцией обычно используется для специальных применений, таких как соответствие аварийным системам NEC 700. Кабель с минеральной изоляцией представляет собой бесшовную медную оболочку, содержащую медные жилы в изоляции из оксида магния.
Кабель с неметаллической оболочкой (типы NM, NMC, NMS) в соответствии с NEC 334. Кабель NM (также называемый Romex) представляет собой набор проводников, собранных в неметаллической оболочке с изоляцией из ПВХ и нейлоновой оболочкой, обычно с заземляющим проводником из неизолированной меди. Обычно он используется для освещения, выключателей и ответвлений розеток в легком коммерческом и жилом строительстве.
Кабель служебно-вводовой (типы SE, USE) по NEC 338. Кабель SE представляет собой набор проводников, собранных в неметаллической оболочке с армированием кабеля и внешней оболочкой из ПВХ. Как правило, он используется для сервисных вводов на опору счетчика или в качестве распределительного фидера на распределительный щит.
Кабель подземный фидерный и ответвительный (тип UF). Кабель UF представляет собой набор проводников, собранных в неметаллической оболочке с изоляцией из ПВХ и нейлоновой оболочке, заключенной во внешнюю оболочку из ПВХ серого цвета. UF обычно используется для наружных прямых заглубленных фидеров и ответвлений к отдельно стоящим гаражам и осветительным приборам.

Преимущества по сравнению с кабельными сборками:

Стоимость монтажа обычно ниже, в основном из-за того, что нет необходимости дважды устанавливать кабельный канал, а затем провод.
Время установки меньше из-за меньших трудозатрат и большей гибкости при прокладке кабеля, за исключением кабеля с минеральной изоляцией, который требует специальных методов установки.
Количество изгибов при монтаже не ограничено.
Сборка, прошедшая заводские испытания.
Типы AC и MC могут использоваться там, где необходима гибкость при подключении оборудования.
Кабель типа MI является огнестойким (также доступен специальный огнестойкий кабель типа MC).
Кабель типа MI обычно прокладывается на открытом воздухе, что обеспечивает более высокие показатели допустимой нагрузки с проводником одинакового размера по сравнению с другими типами (проверьте список и номиналы производителя).
Кабель типа NM, вероятно, является самым недорогим доступным методом (уточните в местной юрисдикции для применения, поскольку некоторые AHJ не разрешают этот метод, а также типы SE и UF).

Недостатки кабельных сборок:

Требуется крепление и поддержка на меньшем расстоянии друг от друга.
После установки изменение конфигурации цепи невозможно.
Нельзя устанавливать в местах, подверженных физическому повреждению.
Кабели типов AC или MC должны прокладываться в сухих местах (если они не снабжены указанной оболочкой).
Для медицинских приложений с уходом за пациентами требуется кабель специального типа AC или MC (уточните в местной юрисдикции, так как некоторые AHJ не разрешают использовать AC или MC в зонах ухода за пациентами).
Открытая установка не привлекательна, хотя при установке в кабельных лотках это выгодно.
В некоторых юрисдикциях запрещается оставлять кабельные сборки при строительстве зданий.
Кабель типа NM ограничен типом здания и занятостью (и обычно рассматривается как жилая или легкая коммерческая установка).
Типы NM, SE и UF горючие; обратите внимание, что некоторые юрисдикции не примут их использование.
Подрядчик должен иметь в наличии или заказывать точную конфигурацию схемы для использования в проекте. В качестве альтернативы, кабелепроводы и проводники обычных размеров могут быть под рукой и использоваться в различных конфигурациях, что обеспечивает большую гибкость применения.
Параллельные комплекты и вторичные обмотки трансформатора требуют заказа или наличия кабеля еще одного типа из-за требований к большему размеру заземления.
При закупке кабелей требуется дополнительное планирование.

Методы шинопровода

Другой тип электропроводки включает шинопровод, который иногда называют шинопроводом. По определению, шинопровод представляет собой металлический закрытый желоб с установленными на заводе шинами. Все типы шинопроводов подпадают под действие статьи 368 NEC, включая служебно-входные, подъездные и ответвительные шинопроводы. Как правило, шинопровод бывает либо фидерного, либо вставного типа с изолированными или неизолированными проводниками.

Преимущества по сравнению с шинопроводами:

Более компактный по физическим размерам, чем несколько кабелепроводов для фидера одинаковой мощности.
Доступны различные номиналы тока от 60 до 4000 ампер.
Шинопровод со штепсельным разъемом обеспечивает гибкость при добавлении и изменении точек отбора груза.
Общее падение напряжения при применении шинопровода менее существенно. Помните об очень длинных участках фидерного шинопровода, где требуется поддерживать падение напряжения на 2%.

Недостатки автобусных маршрутов:

Стоимость установки может быть выше, особенно если требуется много отводов и отводов.
Подвержен выходу из строя из-за утечки воды внутри здания (обратите внимание, что в некоторых юрисдикциях требуется вставной шинопровод с защитой от разбрызгивания, степень защиты от проникновения которого составляет IP54).
Нельзя устанавливать в местах, подверженных серьезным физическим повреждениям.
