Потолок с подсветкой гипсокартон: Потолок из гипсокартона с подсветкой цена за м2 работ в Москве

Содержание

фото, видео с пошаговой инструкцией

Во всех дизайнерских работах подсветка имеет немаловажное значение. Потолок из гипсокартона с подсветкой делает своеобразный дизайн помещения, в котором приятно отдохнуть и легко работать. Потолок из гипсокартона с подсветкой своими руками, можно сделать, не прикладывая усилий, стоит только поставить перед собой некоторые задачи и иметь большое желание.

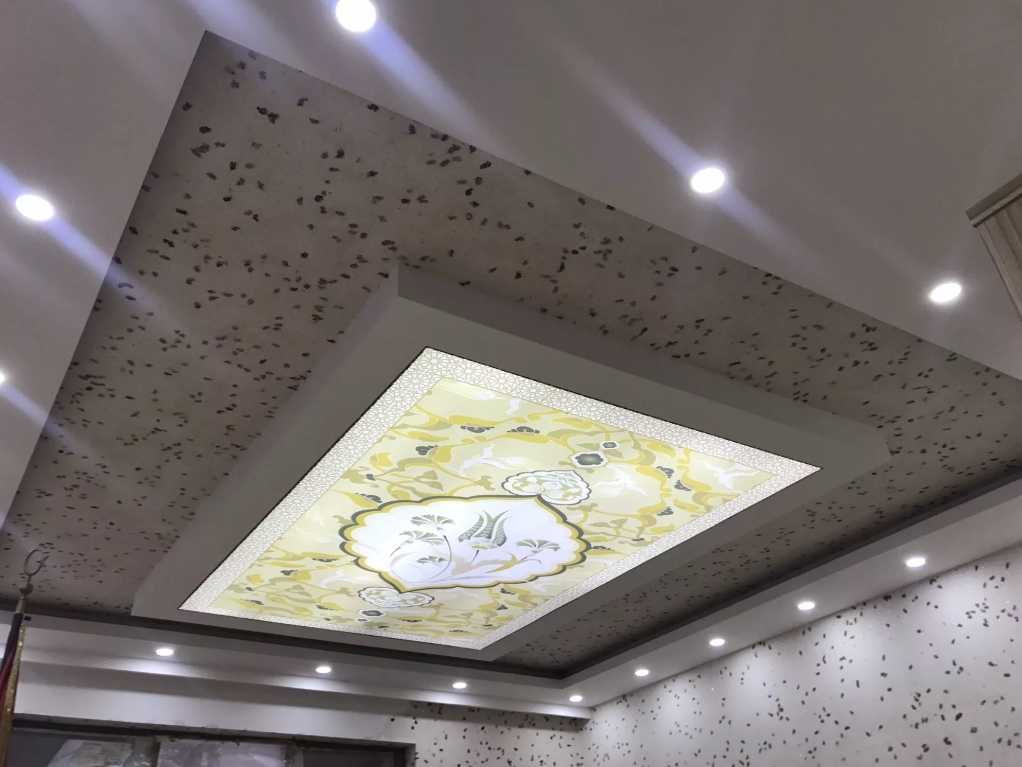

Оригинальный дизайн гипсокартонного потолка с подсветкой

Вернуться к оглавлению

Полное содержание материала

  • 1 Потолок со встроенной подсветкой
    • 1.1 Преимущества, недочёты данной конструкции
    • 1.2 Общие советы
  • 2 Виды подсветки, которые можно реализовать
    • 2.1 Выбор светодиодной ленты
  • 3 Конструкция потолка
    • 3.1 Потолки с открытой подсветкой
    • 3.2 Потолки со спрятанной подсветкой
    • 3.3 Комбинированная подсветка
  • 4 Монтаж подсветки потолка
    • 4.1 Подготовка
    • 4. 2 Каркас 1-го уровня
    • 4.3 Второй уровень
    • 4.4 Короб
    • 4.5 План короба
    • 4.6 Закругления и обшивка короба
  • 5 Установка подсветки
    • 5.1 Оптоволокно
    • 5.2 Неон
  • 6 Фото примеры оформления потолка из гипсокартона с подсветкой

Потолок со встроенной подсветкой

Такой потолок играет главную роль в оформлении комнаты. Подсветка может быть комбинированной с разных видов световых иллюминаций. Электросвет регулируется по яркости. При помощи световой отделки помещение возможно поделить на зону отдыха и игр, допустим, в детской комнате.

Преимущества, недочёты данной конструкции

Такой потолок имеет много плюсов, которые невозможно не заметить даже скептическому человеку.

  1. Верх комнаты становится идеально гладким и ровным.
  2. Перед началом работ по изготовлению потолка не надо делать сложную подготовку базового покрытия.
  3. Гипсокартонная конструкция скрывает множество разных проводов, вытяжки, вентиляционные отводы.

    Выводы кабелей в гипсокартонном потолке

  4. Возможность реализовать свои самые хрупкие идеи с уровнями потолка, а также с освещением комнаты.

Небольшие минусы потолка из гипсокартона:

  1. Высота комнаты уменьшается.
  2. Потолок из гипсокартона с подсветкой требует от себя минимальных знаний в электричестве, но иногда таких знаний не достаточно, чтобы сделать электрическую проводку.

ВНИМАНИЕ! При неправильно сделанной проводке и подключения светильников может произойти замыкание. Это не только испортит проводку, но приведет в непригодность светильники.

Общие советы

При проведении ремонтных работ потолка с подсветкой требуется учесть следующие нюансы:

Прежде чем приступать к выполнению работы, следует продумать и записать всё до мелочей.

Вернуться к оглавлению

Виды подсветки, которые можно реализовать

В сборке гипсокартонного потолка используют следующие виды осветительных приборов:

  • Точечные излучатели света используются для ночного света и подсветки зоны в комнате или в кухне. Они являются бюджетным вариантом.  Их можно поставить в любой потолок, собранный и обшитый гипсокартонными листами. Такой вид освещения используется, как дополнительный свет в комнате. Основным источником света служит люстра или диоды. Стоимость их невелика при большом выборе дизайнерских решений.

Смотрите в видео: как сделать короб из гипсокартона с подсветкой.

Выбор светодиодной ленты

Лента из диодов для освещения выглядит как полоска, ширина которой 9 мм. Эта полоска изготовлена из гибкого материала. В самой ленте есть резисторы, диоды и дорожки – проводники тока. Такую ленту можно установить в потолок как в зале, так и в кухне.
Основные параметры:

  1. Тип светодиода. Самые востребование диоды SMD 3528 (один цвет), SMD 5050 (много различных цветов). В ленту последнего обозначения встроены кристаллы, поэтому их ценовая политика выше, чем у одноцветных диодов. 3528 в сроке службы уступает 5050, потому что свечение этих диодов со временем становится тусклым.
  2. Плотностью расположения диодов также отличаются ленты. Чем реже насажены диоды на ленту, тем меньше освещения в комнате. Есть расположение диодов 30,60,120 штук на 1 метр.

    Схема устройства гипсокартонного потолка со светодиодной лентой

  3. Если необходимо сделать цветную подсветку, то в основном востребована лента 5050, в которой есть красный, чередующийся с зелёным и синими диодами.
  4. Есть ленты с защитой от влаги и пыли, а есть обычные. Спросом пользуются защитные ленты. При покупке ленты в комплект обязательно должен входить блок питания.
  5. Неон. Стеклянная трубка, в которой находится смесь газов. Яркость света в такой трубке можно менять при помощи конвектора тока. Главным недостатком неоновых трубок является шум при работе. Мощность потребляемого электротока 100 Вт.

Чтобы подача тока была бесперебойной, устанавливаются трансформаторы. Сами трубки по своей структуре очень хрупкие, установка их затруднительна, требует много времени и терпения. Гибкий неон. Потребляет мало электротока. Используется также для вспомогательной подсветки.

Отличается от остальных приборов обширным выбором в цветовой палитре оттенков. Не нагревается, что является большим плюсом. Стоимость таких установок довольно-таки велика.

Вернуться к оглавлению

Конструкция потолка

Как сделать потолок из гипсокартона с подсветкой?
Устройство двухуровневого потолка из гипсокартона не сложное. Если человек придерживается классики, и нет возможности сделать на потолке много уровней с подсветкой, можно спроектировать двухуровневый потолок из гипсокартона с подсветкой пошагово. При этом подсветку можно расположить в бортике, что и является вторым уровнем. Для него следует выделить высоту в 12 см.

Потолки с открытой подсветкой

Открытая подсветка включает в себя встроенные приборы освещения. При потолке, изготовленном полностью из гипсокартона, светильник устанавливается прямо в него.

Пример гипсокартонного потолка с открытой подсветкой

Но, возможен вариант и установления прибора в короб, предназначенный для установки светильника. Такой вариант выбирается для сохранности прежней высоты потолка. Короб может проходить вдоль стен комнаты, а может выступать в фигурном изображении коробов на потолке. Обычный короб вдоль всех стен имеет размеры: ширина 50 см., высота до 70 см. Для создания короба под светильник необходимо наличие каркаса для гипсокартонного потолка.

Потолки со спрятанной подсветкой

Как в открытой подсветке, так и в спрятанной, можно изготовить короб вдоль всех стен комнаты.

Схема конструкции потолка со спрятанной подсветкой

Короб для подсветки может быть открытого и закрытого типа. Это делается для игры света. В закрытой нише свет преломляется и идет четкая линия света

Открытый короб делается с выступом в 5-10 см. Для создания закрытой ниши, надо на краю выступающей части прикрепить направляющий профиль. После чего – гипсокартон высотой в 5 см.

На подсветку потолка влияет размер короба из гипсокартона. Если расстояние между нишей и потолком будет малое, то полоса света будет узкой и очень яркой. И наоборот чем больше расстояние, тем больше рассеивается свет.

Комбинированная подсветка

При планировании комбинированной подсветки требуется сосредоточиться на таких нюансах, как:

  1. Расположение и размеры комнаты. Если окна помещения выходят на солнечную сторону, какую подсветку следует делать? Размеры комнаты учитываются при планировании уровней потолка.

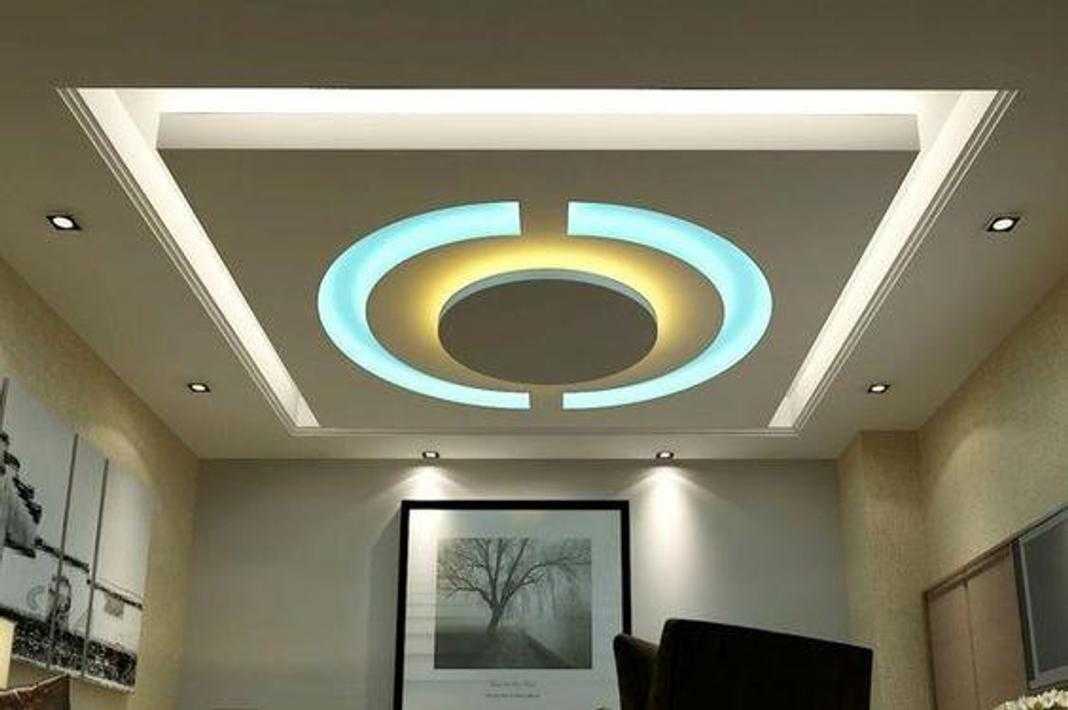

    Пример дизайна гипсокартонного потолка с комбинированной подсветкой

  2. Не все виды осветительных приборов можно использовать в сочетании с гипсокартоном.
  3. Основные данные осветительного прибора. Количество диодов, мощность потребляемой энергии. Чтобы по окончанию работы не было сюрпризов.

Чтобы сделать двухуровневый потолок из гипсокартона, следует просчитать всё сразу, а не после завершения работы по отделке гипсокартоном.

Вернуться к оглавлению

Монтаж подсветки потолка

  1. Для начала работы по собиранию каркаса, кроме чертежей и эскизов, понадобятся еще инструменты, материалы.
  2. Потолочный ГКЛ. Если существует возможность проникновения влаги (соседи затопили или крыша прохудилась), тогда целесообразным будет взять влагоустойчивые гипсокартонные листы зеленого цвета.
  3. Профиля CD, UD.
  4. Крепежи.
  5. Подвесы для профиля.
  6. Уровень.
  7. Перфоратор.
  8. Дрель.
  9. Пила.
  10. Нож строительный для резки гипсокартона.
  11. Ножницы для металла.

При покупке светодиодной ленты нужно посмотреть на:

  1. Тип ленты по номеру.
  2. Цветовая палитра.
  3. Мощность.
  4. Защищенность.

Советуем посмотреть: монтаж потолочного короба с подсветкой.

Подготовка

Перед началом собирания каркаса для потолка с подсветкой, нужно иметь представление, каким он будет, и какой тип подсветки применится в данной конструкции.

ВНИМАНИЕ! Перед тем, как собрать потолок, следует отключить от электроэнергии комнату, во избежание удара током, если это невозможно, тогда надо заизолировать все оголенные провода.

Изначально требуется подготовить старый потолок к монтажу. Для этого удаляется старая штукатурка, которая может в скором времени обрушиться. Удаляются также пятна плесени и ржавчины. Всё цементируется. После высыхания можно взять в руки чертежи для нанесения точек. Делается это поэтапно.
При нанесении контрольных точек следует учитывать расстояние, на котором будут крепиться профиля на саморезы.

Крепление профилей к бетонному потолку

А также стоит определиться с местом прохождения проводки и остальных проводов (кабельное телевидение, интернет). Места внешних осветительных приборов не совпадали с местом крепления профилей.

Каркас 1-го уровня

После нанесения контрольных точек на потолочном покрытии, следует по стене отступить 10 см. вниз. По всем стенам комнаты провести линию, горизонтальную потолку и полу. Прикрепить направляющий профиль по намеченной линии.На НП крепятся подвесы через каждых 40 см. Перемычки также прикрепляются к потолочной основе с помощью «крабов». Теперь собираем электропроводку. При этом учитывается как основное освещение, так и дополнительное. Лучшим примером выступает кухонный потолок. Он небольшой в размерах и включает в себя комбинированную подсветку.

Нюансы при проведении проводов:

  1. Следует спрятать кабель проводки в так называемый «рукав».

    Схема устройства гипсокартонного потолка с проводкой

  2. Кабель без рукава не должен прикасаться к железным профилям, во избежание замыкания.
  3. Для такой электропроводки следует использовать кабеля высокого качества, которые при подаче электроэнергии не нагреваются и не плавятся.

Для большей безопасности в проводке можно уложить строительную вату. А также она является шумоизоляционным материалом при монтаже конструкция из гипсокартона.

ВНИМАНИЕ! При работе со строительной ватой следует помнить о мерах безопасности. Когда каркас с проводкой для 1-го уровня подготовлен, его можно обшить гипсокартоном. Шапочки от крепежей требуется «утоплять» в гипсокартоне для достижения идеальной ровности.

Второй уровень

Подвесной потолок из гипсокартона на данном этапе делается с подсветкой. На данном уровне сооружается конструкция для будущей подсветки.

Конструкция для монтажа подсветки потолка

При определенных намерениях, можно изготовить каркас для конструкции «парящий» потолок из гипсокартона с освещением. В таком случае, второй уровень делается с шагом от стен на 10-17 см. центр потолка как будто зависает в воздухе и подсвечивается осветительными приборами. Но, есть вариант сделать наоборот, когда короб выступает над потолком. А сам потолок внутри остается выше короба. При определенной подсветке создается впечатление высокого потолка.

Потолок из гипсокартона со светодиодной подсветкой делается таким образом:

  1. После обшивки гипсокартоном 1-го уровня, следует отмерить отрезок на ширину карниза.
  2. Прикрепить направляющий профиль там, где планируется делать 2-ой уровень.
  3. На потолке также крепится направляющий профиль.
  4. Устанавливаются заготовки. Отрезки должны быть такой же длины, как и высота 2-го уровня.
  5. Внизу тоже крепятся направляющие профиля.

Если двухъярусный потолок будет не прямоугольный, а криволинейный, тогда требуется заранее подготовить эскизы кривых пропорций. Нанести на 1-ый уровень чертеж, а после, на лист гипсокартона.

Короб

Если потолок из гипсокартона одноуровневый, тогда:

  1. Основной потолок подготавливается для выравнивания и шпаклевки гипсокартона. Для этого убираются все недочёты, обои, побелка, старая штукатурка. Основной потолок шпаклюется и выравнивается. 1-ый ярус в таком случае не делается.
  2. По всему периметру помещения делается короб для освещения.

    Чертеж с размерами короба для освещения

План короба

Возле окон оставлено место под карниз размером 60 см. Короб опущен от потолка вниз на 12 см. бортик в коробе 5 см. выступающая полочка 6 см. По углам для декора сделаны закругления. Это очень хорошо видно на схеме.

Схема устройства короба для освещения

ВНИМАНИЕ! Линии на двойном потолке чертятся через каждых 54 см. а не через 60, потому что будет ступенька под освещение. Выдвинутая полочка будет 6 см. Для того чтобы линии были ровными используется специальный шнур. Если делать круг на потолке из гипсокартона или закругления, тогда следует чертеж делать уже со ступенькой, а не там, где будет проложен профиль.

Схема круга на потолке из гипсокартона

  • 1 – место для крепежа профилей;
  • 2 – линия, где заканчивается ступенька.

После того, как окружности нанесены на потолочное покрытие, следует сделать каркас из профилей. Для этого профиль по бокам режется, основание остаётся целым. К направляющему профилю прикрепляется вырезанная полоска ГКЛ, ширина которой 12 см. Она будет задней стенкой короба. Возле оконных проемов следует прикрепить полосу, закрывающую карниз.

Из потолочного профиля прикрепляются вертикальные отрезки через 50 см., длина которых 9,8см (12 см высоты минус 1 см установка профилей минус 1.2 толщина ГКЛ). После чего к вертикальным отрезкам внизу крепится так же НП. Таким образом, низ короба совпадает с профилем на стене.

Перемычки горизонтально устанавливаются для крепежа листа гипсокартона. Он будет делать полочку-ступеньку и закрывать короб.

Закругления и обшивка короба

Для того чтобы обшить короб по периметру, следует просто вырезать полосы из гипсокартона необходимого размера. Для того чтобы обшить фигурный потолок из гипсокартона берется полоса ГКЛ нужного размера и делается надрез каждых 5 см.- гипс ломается. Эти кусочки требуется прикрепить к каркасу.

Каждый кусок гипса фиксируется 1 саморезом посередине, для того, чтобы кусок не поломался. Если образовались лишние фрагменты снизу и вдоль их аккуратно убирают с помощью строительного ножа.

Овальные фигуры делаются таким же способом. Монтаж потолка из гипсокартона с подсветкой практически окончен. Пока короб не подшит его требуется зашпаклевать, потом это будет сделать крайне трудно из-за выступающей ступеньки.

Пример монтажа каркаса круглой фигуры для потолка из гипсокартона

После шпаклевки подшивается короб гипсокартонном снизу. Ширина подшивки 60 см. лист требуется нарезать на полосы и подшить короб. Когда подшив доходит до окружности, то также требуется изначально всё вырезать, а после подшить. После этого к образовавшейся ступени прикручивается профиль направляющий. К нему (по желанию) будет крепиться бортик для закрывания прямых лучей подсветки. В окончании шпаклюется собранная конструкция и доводится до идеально гладкой поверхности.

Вернуться к оглавлению

Установка подсветки

Светодиодная подсветка на потолке из гипсокартона. Для установления светодиодов в нишу, надо придерживаться некоторых правил:

  1. Перед монтированием ленты, её требуется проверить на работоспособность.

    Схема для крепления светодиодной ленты на потолок из гипсокартона

  2. Лента режется только в помеченных местах. В ином случае лента повреждается.
  3. Для соединения нескольких частей можно использовать паяльник.
  4. Блок с двумя концами: 1 подсоединяется к проводу, подающему ток, 2 подсоединяется к ленте.
  5. В ленте красный провод это «+». Требуется соблюдать полярность. Нельзя ленту укладывать на металлическую поверхность без изоляции.

Как сделать подвесной потолок, и какие дизайнерские решения, сейчас наиболее модные можно посмотреть на видео.

Оптоволокно

Двухуровневые потолки из гипсокартона с подсветкой можно произвести с помощью оптоволокна. Очень востребованным дизайном пользуется звездное небо в детской. Монтаж проводится таким образом:

  1. Оптоволокно состоит из нитей. Разметку наносить надо вместе с общей разметкой.

    Схема для монтажа оптоволоконной подсветки на потолок из гипсокартона

  2. При обшивке гипсокартона требуется позаботиться о выводе проводки для оптоволокна и для выключателя.
  3. В гипсокартоне требуется сделать отверстия 2 мм. Они должны быть хаотично разбросаны. Около 80 отверстий на 1 метр квадратный.
  4. В каждое отверстие вклеивается до 3 волокна.
  5. Из концов нитей формируется узел.

Неон

Инструкция монтирования такова:

  1. Для неоновой подсветки требуется в коробе наличие бортика.
  2. Надо установить трансформатор.
  3. Неоновые приборы устанавливаются в коробе и подключаются.

    Схема монтажа неоновых приборов освещения

Неоновая подсветка используется только как дополнительное освещение. В комнате потребуются еще и основные приборы освещения. Пошаговые рекомендации монтажа подсветки показаны на фото.

Вернуться к оглавлению

Фото примеры оформления потолка из гипсокартона с подсветкой

Монтаж парящего потолка из гипсокартона со светодиодной полосой по периметру

  • Характеристика парящего потолка
  • Требуемые материалы для создания потолка со световыми линиями
  • Светильники для парящего потолка
  • Эскиз создания потолка со световой линией
  • Подготовка имеет значение
  • Черчение на черновом потолке
  • Монтаж гипсокартонного парящего потолка со световыми линиями
  • Крепление профилей для металлического каркас парящего потолка
  • Обшивка металлической основы гипсокартонными листами
  • Оформление ниши для световой линии по периметру созданного потолка своими руками
  • Фиксация светодиодной ленты и установка стекла
  • Установка светодиодной ленты и отделка потолка

Делая ремонт в собственном доме, часто дело касается потолка, потому как он создает общую картину всего интерьера квартиры. Делает акцент на общем дизайне или скрывает недостатки. Парящий потолок со световыми полосами всегда делает помещение привлекательным, светлым, просторным. Создавая «парящий» потолок над головой следует ознакомиться с техникой монтажа, а также выбрать подсветку, которая и создаёт «эффект парения».

Характеристика парящего потолка

В парящем потолке с линиями есть один важный фактор – подбор правильной подсветки. Именно правильный монтаж каркасной основы, а также подсветка делают потолок красивым и ухоженным.

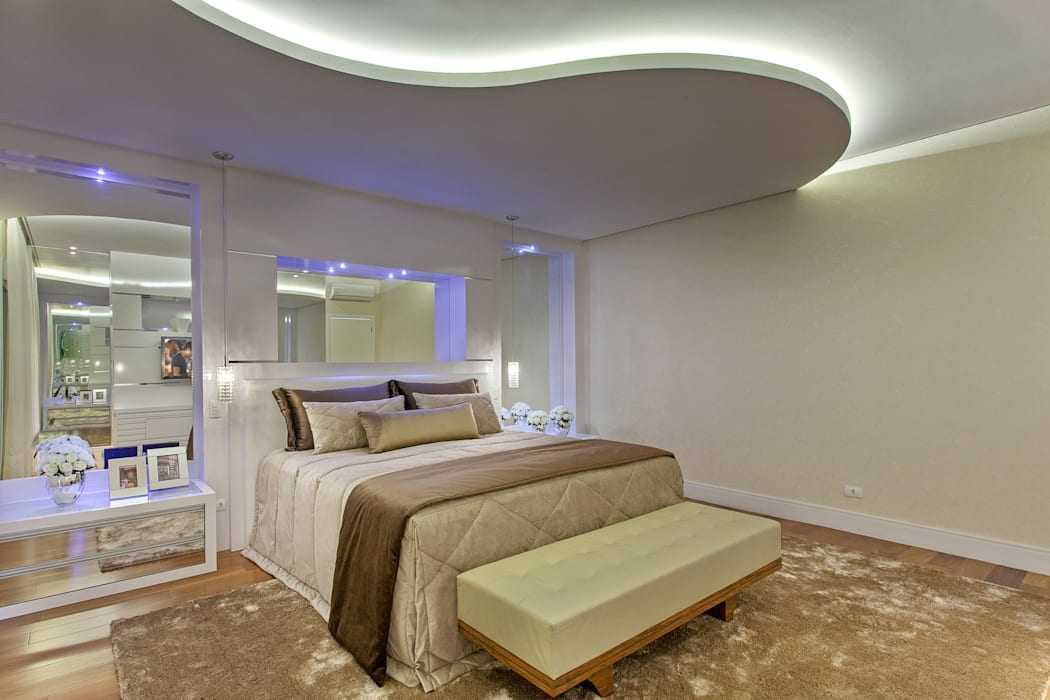

Парящий потолок из гипсокартона в спальне над кроватью

Для воспроизводства парящих линий на потолке не нужно больших вложений. Он создаётся своими руками, следует быть аккуратным и точным в расчётах.

Парящий потолок должен быть в одной плоскости

Выделяется 3 вида парящих потолков:

  1. Одноуровневый – ниша для подсветки монтируется на черновом основании. Светодиодная полоса для потолка монтируется по периметру плоскости.

    Одноуровневый потолок с подсветкой по периметру

  2. Двухуровневый – первый ярус зашивается гипсокартоном. На этом ярусе создается короб для скрытой подсветки.

    Двухуровневый гипсокартонный парящий потолок

  3. Многоуровневый – третьим и четвертым уровнем служат криволинейные конструкции, а также круги, квадраты.

    Многоуровневый потолок из гипсокартона

Отличительные черты потолка с парящими линиями:

  • Визуально увеличивает комнату;
  • При желании углы поверхности округляются;
  • Быстрота и простота производства.
  • Стоимость материалов сравнительно невысока.
  • Светодиодные полосы монтируются в потолок легко и быстро.

Парящий потолок увеличивает комнату

Недостатками является сокращение высоты комнаты, а также нелепость данного потолка в малом помещении. Варианты парящих линий на потолке можно увидеть в прилагаемом фото.

Парящие линии на гипсокартонном потолкеПарящие линии на потолке создают иллюзию парения

Требуемые материалы для создания потолка со световыми линиями

  1. Гипсокартон потолочный 9.5 мм.
  2. Профили: ПНП, ПП, алюминиевый для светодиодной ленты.
  3. Подвесы для крепления потолочного профиля.
  4. Дюбель-гвозди и анкер-клинья 6*40,6*60.
  5. Шурупы для крепления профилей, подвесов 11 мм, для гипсокартона 3.5*25 мм.
  6. Электрические провода для проводки.
  7. Для световой полосы в потолок: LED-лента, оргстекло, пластиковые уголки (самые маленькие).
  8. Клей ПВА.
  9. Грунтовочные смеси.
  10. Шпаклевочные материалы для армирования швов, лента-серпянка.
  11. Финишная шпаклевка.

Материалы для создания парящего потолкаНеобходимые материалы для парящей линии

Материалы приобретаются из расчета на 10 % больше.

Светильники для парящего потолка

Чтобы сделать эффект «парения» со световой полосой в потолке следует правильно подобрать осветительные приборы. Используются лампы дневного света, устанавливаемые в скрытой подсветке. Лучше использовать светодиодную ленту, выбор которой велик по цветовой гамме и по количеству диодов на 1 кв.м.

Светодиодная лентаЛЕД-лента спаренная мощная

Сейчас дизайнеры предлагают готовые решения, использовать короба под светодиодную ленту, закрытую оргстеклом. Делается это просто. Для установки светодиодных полос в потолок существует 2 метода: самодельные конструкции и с использованием готовых встраиваемых коробов.

Специально предназначенный короб для светодиодной ленты

В центре потолка обычно вешается люстра как основное освещение. Только в одноуровневом потолке люстра не должна быть громоздкой. Большие красивые люстры вешаются в высоких комнатах с многоуровневыми конструкциями. Но, в основном, при создании «парения» осветительные приборы в центре комнаты отсутствуют.

Эскиз создания потолка со световой линией

Первое, что нужно сделать – начертить эскиз потолка. Следует точно знать, сколько будет уровней, какая будет применяться подсветка? Выбрав световые полосы на потолок, получится один или 2 уровня. Если предусмотрен второй уровень, тогда он будет на порядок меньше первого, допустим, парящий квадрат в центре.

Для одноуровневого потолка на бумаге чертится эскиз под металлический каркас. Но, с нишей для подсветки. На создаваемом чертеже отмечаются все размеры, точки пересечения профилей, а также места крепежей. В обязательном порядке чертятся листы гипсокартона. Стыки листов имеют большое значение, поскольку в этом месте должна быть поперечная планка из профиля. Все размеры указываются в единице измерения – миллиметры.

Чертеж потолка из гипсокартона

Внимание. Указав единицу – сантиметры, можно сбиться в расчетах, что грозит неправильным монтажом металлического каркаса.

Отдельно, составляется план-схема для электропроводки. Заранее уточняются места вывода проводов для подсоединения светодиодной ленты, розеток, выключателей. А также указывается подсоединение проводки к распределительной коробке.

Электросхема подключения светодиодной ленты

Подготовка имеет значение

Проведенная работа перед монтажом металлического каркаса будет указывать на прочность всей конструкции. Подготовительные работы включают в себя следующие процессы:

  1. Помещение, где создаётся парящий потолок со световыми линиями из гипсокартона, освобождается от предметов, мешающих работе (мебель, шторы, люстры).
  2. В случае обнаружения трещин, требуется провести армирование и шпаклевание.
  3. Вся поверхность потолка покрывается грунтовкой.

Подготовка потолка и монтаж направляющего профиля

Не заделанные трещины на потолке в дальнейшем могут негативно отразиться на гипсокартонной конструкции. Если потолок не покрывается грунтовкой, а дом (квартира на последнем этаже) холодная, возникнет грибок, что так же отрицательно скажется на подвесной гипсокартонной конструкции.

Черчение на черновом потолке

Для занятия по черчению линий для металлических профилей понадобятся инструменты:

  • Лазерный уровень. Обычный строительный так же нужен, но построение ровных линий на потолке будет затруднительным.
  • Карандаш или цветной мелок. Хорошо, если есть отбивочный шнур. С его помощью легче всего оставлять на плоскости стен и потолка ровные линии для каркаса.
  • Метр или рулетка.

Инструменты для разметки парящего потолка

Изначально, в комнате нужно измерить высоту всех углов. При нахождении самой низкой точки делается отметка. От чернового потолка производится отступ вниз на 8 см минимум. В этом же углу на потолке отмечается такая же точка с отступом 8 см. Что это значит? По этим точкам через всё помещение по периметру проводятся линии. Создается разметка для ниши под парящие линии. Чем шире ниша – тем больше линия. Здесь вступает в силу правило – размера комнаты. В помещении малой квадратуры на потолке широкие световые полосы неактуальны.

Чертеж парящего потолка в 1 уровень

На потолке с шагом 60 см проводятся полосы для потолочного профиля. На данных полосах выставляются точки крепления подвесов – через каждых 50 см. перпендикулярно линиям на потолке отмечаются места крепления поперечных для крепления гипсокартона. Они имеют такой же шаг – 60 см. Должны получиться ячейки 60х60.

Разметка для парящего потолка из гипсокартона готова.

Монтаж гипсокартонного парящего потолка со световыми линиями

Создание парящего потолка со световыми линиями требует внимательности, времени для проверки точности выполнения работы. Вся работа разделена на этапы формирования потолочной конструкции. Первым выступает производство металлического каркаса. Его особенности: правильный выбор крепежей, проверка точности создаваемой плоскости, прочность, жесткость.

Создание каркасной основы для парящего потолка

Вторым этапом является обшивка гипсокартоном. Здесь есть правила, упущение которых приведет к скорой деформации и трещинам на потолке. Третий этап – установка парящих линий в потолок. Эффект парящего потолка зависит от правильно подобранной подсветки, а также точность её установки.

Парящая линия на потолке из гипсокартона

Четвертым этапом является армирование стыков, грунтование, шпаклевание. На данном этапе главным выступает качество материала и правильность выполняемой работы.

Армирование углов и стыков

Финишный, завершающий весь процесс этап – отделка потолка. Это может быть покраска, оклейка однотонными обоями, декоративная отделка.

Финишная отделка парящего потолка

Крепление профилей для металлического каркас парящего потолка

Металлический каркас является основой для парящего потока. Правильность его выполнения отражается на всем потолке со светодиодными полосами. При создании каркасной основы учитываются такие факторы, как: усадка нового здания, возраст дома (особенно старые частные дома), процент влажности, температурный режим. Если парящий потолок со светодиодной полосой создается в теплой квартире, а многоквартирный дом устойчивый, тогда поперечные в каркасе устанавливаются только в местах стыков ГКЛ. Но, если же здание неустойчивое и подвержено многим внешним факторам, то каркасная основа должна быть капитальной, прочной. Для усиления поперечные устанавливаются с определённым шагом.

Итак, создание металлической обрешетки начинается с установки направляющих профилей. Обозначения: ПНП – потолочный направляющий профиль или UD – европейская маркировка.

Фиксация профиля на потолке

Потолочный профиль крепится дюбель-гвоздями 6/40 к потолку по крайней линии. Шаг крепления таков: от края отступить 15 см. после каждые 25 см. последний дюбель фиксируется также от края профиля на 15 см. ПНП крепится по всему четырехугольнику на потолке.

Далее потребуются вырезанные кусочки из потолочного профиля ПП (он же CD). Длина такого отрезка равна расстоянию начерченной линии от потолка по стене (100 мм). Стойки крепятся маленькими саморезами к направляющему профилю на потолке. Шаг крепления стоек – 30 см. Они создают жесткость, прочность конструкции.

К стойкам фиксируется еще один направляющий профиль в который будут вставляться потолочные профили. По всему потолку по отмеченным точкам на анкер-клины крепятся прямые подвесы. Крепежи вставляются в «ушки» подвесов и забиваются молотком. Для соблюдения ровности и формирования единой плоскости через всю поверхность натягивается нить. Ориентируясь по этой нити, а также при помощи уровня вставляются в направляющие и крепятся к подвесам потолочные профили.

Потолочный профиль вставляется в направляющийСхематическое изображение создания каркасной основы для потолка

Перемычки создаются из ПП. Они прикрепляются к потолочному профилю крабами. Для жесткости крабы крепятся не только застежками, но и саморезами.

Использование крабов

По окончанию вся металлическая обрешетка проверяется на жесткость, прочность и ровность. Это является важным пунктом, потому как неровный и хлипкий каркас не создаст парящей конструкции.

Готовая металлическая конструкция

Внимание. Проведение проводов среди металлических профилей происходит только в гофрированном рукаве, иначе при соприкосновении провода под напряжением с металлом произойдет замыкание.  В месте подсоединения осветительного прибора к электропроводке нити кабелей выставляются на 20 см и изолируются.

Обшивка металлической основы гипсокартонными листами

Для начала следует из гипсокартона вырезать высоту потолочной конструкции. Данные отрезки крепятся к внешней стороне металлической обрешетки. Для этого применимы саморезы размером 3.5*25 мм.

Обшивка ниши под светодиодную ленту гипсократоном

После фиксации вертикальных отрезков ГКЛ обшивается весь потолок гипсокартонными листами. Здесь следует ознакомиться с правилами:

  1. Гипсокартонный лист фиксируется только на профиль. Не должно быть провисающих углов.
  2. Фиксация самореза проводится с шагом 15 см и от края листа 1 см.
  3. Стыки гипсокартонного листа не должны совпадать по горизонтали. Шахматный порядок обшивки создает прочность всей конструкции.
  4. Шляпка самореза не должна торчать над поверхностью, но и слишком глубоко также шуруп вкручивать не следует, поскольку это повредит поверхность листа.

При обшивке гипсокартонном металлической обрешетки следует еще раз проверить поверхность при помощи уровня, правила. Не должно быть перепадов в месте стыка ГК-листов.

Оформление ниши для световой линии по периметру созданного потолка своими руками

Поскольку потолок одноуровневый, ниша получается из чернового основания потолка и стены. Светодиодные полосы для потолка создаются в данном методе без профиля-держателя, который производится специально для данного освещения. Потребуется профиль для светодиодной ленты, пластиковые уголки минимального размера, оргстекло.

Ниша для светодиодной подсветки

Для выравнивания поверхности ниши, следует всю внутренность покрыть грунтовочной смесью, а после высыхания нанести ровный слой шпаклевки и оставить сохнуть. Сухая поверхность обрабатывается наждачной бумагой.

По мнению мастеров, в нише следует уложить изоляционный материал. Это может быть фольга или же иной фольгированный материал. Крепится он при помощи ПВА. Это создается для отражения света и изоляции.

По центру ниши, к потолку крепится профиль для LED-ленты. Поскольку лента греется, то профиль, по мнению специалистов, следует крепить не до самого конца ниши. Оставляется 3-5 мм. Выбор светодиодной ленты индивидуален. Видов диодной полосы много: различного количества диодов на 1 метр, цвет, производитель.

Профиль, предназначенный для светодиодной ленты

Фиксация светодиодной ленты и установка стекла

В потолке с парящими линиями светодиодная лента для правильной работы подключается к диммеру. Это следует учитывать при подготовке к монтированию ленты. Светодиоды помещены на особое полотно, с обратной стороны имеющее липкий слой. Этим слоем следует закрепить ленту на профиле. Для подсоединения к диммеру, контроллеру, а также для подключения ленты нужно ознакомиться с правилами установки и эксплуатации.

Схема подключения светодиодной ленты

После подсоединения осветительного элемента, включается напряжение в сети и проверяется правильность установки.

Следующим этапом идет фиксация оргстекла. Для этого нужно действовать по плану:

  1. Приобретается пластиковый уголок минимальных размеров 20х10, клей, маленькие саморезы с потайной головкой.
  2. С уголка срезаются боковые части таким образом, чтобы получились полоски. Данные пластиковые полосы фиксируются с внутренних сторон ниши таким образом, чтобы края совпадали с внешними уголками. Для надежной фиксации применяются распорки.
  3. К приклеенным полосам фиксируются саморезами пластиковые уголки, смотрящие внутрь. Шляпки саморезов «утопляются» – после того, как будет сделано отверстие саморезом, на этом месте пустой битой нужно сделать 2-3 витка. Получится углубление для шляпки. Полочки, на которых будет держаться оргстекло готовы.

    Возможный вариант устройства потолочной ниши на ПВХ уголках. В дальнейшем в проем вставляется матовое оргстекло.

Конструкция получается разборная. Если требуется ремонт или установка дополнительной подсветки световых полос, тогда одна сторона поднимается, заводится стекло и прикручивается обратно.

Световая полоса на потолке в нише

Зазоры, оставшиеся внизу на стыке пластика и гипсокартона, заделываются шпатлевкой или акриловым герметиком.

Установка светодиодной ленты и отделка потолка

Светодиодная лента клеится на установленный в нише профиль. После чего подсоединяется к электропроводке, диммеру, согласно схеме установки ленты.

Внимание. Не следует ленту клеить до самого конца ниши. Поскольку она нагревается, идет расширение. По концам ниши оставляется зазор хотяб в 5 мм.

Когда LED-лента будет установлена, её следует проверить на правильность подключения. Для этого используется выключатель, а также пульт управления.

Вся поверхность гипсокартонного потолка покрывается грунтовкой. В местах стыков ГКЛ грунтовочная смесь накладывается кисточкой. Все швы покрываются армированной лентой и шпаклевкой «Кнауф Фуген». Этой же смесью закрываются все места крепежей.

Далее потолок отделывается в зависимости от задуманного дизайна – краска, обои, декоративные покрытия.

Световые полосы в потолке — это дизайнерская задумка необычного потолочного освещения, которая делает всё помещение светлым, ухоженным, необычным.

Видео:

Видео:

Светодиодная панель Cyanlite Backlite для накладных потолков и потолков из гипсокартона

Светодиодные панельные светильники с подсветкой Cyanlite™ идеально подходят для накладных потолков T15/T24 и потолков с вырезами из гипсокартона. Он имеет идеальное противовес LPW и цене, версия ECO 100 люмен / Вт, версия PRO 125 люмен и версия PREMIUM 135 люмен / Вт опционально.

Светодиодные панельные светильники с подсветкой Cyanlite поставляются с нежелтеющими линзами из ПММА и задней панелью с нанопокрытием и высоким коэффициентом отражения в форме квадратного угла для жесткости. Уже доступны дополнительные функции, такие как интеграция с датчиком присутствия Philips, сбор дневного света и настройка задач, управляемые с помощью приложения для смартфона; COI<3.3 для медицинского освещения; настраиваемый белый от 3000K до 6000K для ориентированного на человека освещения; и RGBW для декоративного освещения.

• Преимущества

—          Технология Backlite для высокой эффективности системы до 135 люмен/ватт

—          Нежелтеющая линза из ПММА и драйвер Flicker Free в стандартной комплектации

—          Один продукт для установки нескольких потолочных систем

—          Простая и быстрая установка, установка без инструментов, экономия затрат на установку

—          Профессиональный производитель светодиодного освещения, ODM для ведущих брендов освещения в ЕС, без риска для партнерства

• Особенности

л   Стандартные размеры (мм): 600 x 600, 625 x 625, 300 x 1200, 600 x 1200

l Стандартный белый цвет RAL9016, другие цвета RAL доступны по запросу.

l   Эффективность системы до 135 лм/Вт

l   Соответствует EN 12464-1 и LG7, UGR<19Опционально при оснащении рассеивателем Micro Prismatic.

l   Диапазон цветовых температур 3000K, 3500K, 4000K, 5000K и 6000K

л   5 лет гарантии

l   Различные варианты затемнения, включая 0–10 В, DALI, Switch Dim и т. д.

l   Доступны экстренные варианты

• Установки

Универсальный дизайн как для накладных потолков T15/T24, так и для гипсокартонных потолков со ступенчатой ​​рамой, один продукт – две установки.

• Дополнительные принадлежности

• Технические характеристики

До 4800 лм и UGR<19




До 7250 лм и UGR<22


• Сертификаты


• Загрузки


Светодиодная панель Cyanlite Backlite для накладных потолков Лист технических данных/руководство по установке/загрузка фотометрических данных

Руководство по выбору светодиодной панели Cyanlite [3,9 Мб PDF]


Монтаж светодиодных линий в потолок из гипсокартона.

Способы монтажа конструкции

  • Что такое плавающая строка?
  • Готовые решения блока парящих линий
  • Оргстекло
  • Светодиодная лента и ее компоненты
  • дополнительные элементы
  • Установка плавучей линии с помощью профессионального оборудования
  • Установка световых балок в потолок без профиля-держателя
  • Парящая линия на потолке своими руками
  • Монтаж светодиодной ленты
  • Установка оргстекла в нишу для световой линии

Для создания индивидуального дизайна предусмотрено множество инноваций, которые позволят создать неповторимую атмосферу помещения. Изначально это был гипсокартон. Работать с ним мог только мастер, который знал, как его укрепить. После бурная фантазия мастеров, дизайнеров и владельцев помещений натолкнула на мысль согнуть гипсокартон и обрезать его причудливые формы. Каждый сделанный ремонт и по сей день создает из этого материала неповторимый изогнутый дизайн.

Примеры плавающих линий на потолке из гипсокартона

Далее в изысканной люстре широко использовались точечные светильники, также были полосы света на потолке и стенах. А также на строительных рынках и в магазинах появилась LED-бар. Он потребляет мало энергии и очень яркий. Благодаря разнообразию цветов его использование увеличилось в разы. Световые шкафы-купе, настенные, ниши, короба из гипсокартона. И это не предел. Сейчас потолок, стены из гипсокартона украшены «парящими линиями». Что это? может, сделать гипсовую поверхность с «плавающими» элементами подсветки?

Световые линии на потолке и стенах

Что такое плавающая линия?

Плавающие линии создаются на потолке и стенах помещения для зонирования, увеличения его размеров, выделения определенных элементов интерьера. Светодиодная лента на потолок создает неповторимый дизайн и интересную подсветку. Помимо этих особенностей, это покрытие имеет ряд преимуществ:

  1. Прекрасно гармонирует с интерьером и длиной коридора помещения.
  2. Светодиодная лента на потолке, общая одна большая комната сбоку для чаепития и отдыха.
  3. Регулируемая мощность делает подсветку основной или дополнительной.

Установка световых лент в гипсокартонном потолке должна производиться при условии, что в помещении нет резких перепадов температуры и влажности. Эти осветительные ленты монтируются не только в квартирах, но и в общественных местах.

Готовые решения блока парящих линий

Короб световой профиль (светодиодная лента)Крепится на потолок, стену.

Изделие изготовлено из алюминия. Имеет небольшой вес, что очень важно при монтаже потолка из гипсокартона. В основном для легкой плавучей линии используется профиль марки ПЛС, который монтируется на профиль-держатель ТЕК, имеющий толщину 12,5, 13, 16 мм.

Совместимость профиля PLS с TEK:

Так же возможен вариант держателя, без использования профиля. марка 019409 PLS-LOCK-h35-F-HIDE-2000. Монтируется в потолок без дополнительных элементов.

Оргстекло

Изготавливается из специальных материалов, выдерживает температурный режим, а также рассеивает направление световых лучей. Это прочный экран. Стекло легко собирается и разбирается для ремонта светодиодной ленты.

Оргстекло, используемое в конструкции плавучей линии

Светодиодная лента и ее комплектующие

Большой выбор осветительных лент, как по цвету, так и по другим параметрам (количество диодов на 1 кв.м.). Для светодиодных лент в потолке применяют различные LED-ленты, подключаемые к диммеру и контроллеру. В результате есть возможность менять цветовую гамму, а также мощность освещения.

Светодиодная лента в комплекте

Доп.элементы

Доп.деталь:

  1. Торцевые части — необходимы для установки гарпуна. В основном применим для подвесных потолков. Эта часть содержит пазы для крепления к профилю.
  2. Поворотная деталь.Создана для крепления двух профилей под прямым углом (Слегка). По токарной части разработано оргстекло 2-х видов: матовое напыление и дробленый лед.

    токарные детали

  3. уголок сварной. Используется для монтажа произвольного соединения двух профилей в плоскости. С помощью этого ракурса воспроизводятся фигуры отдельных областей. Используется как переход от стены к потолку.
  4. Сварные крестовины. При монтаже блока на потолке парящие линии, появляются фигуры причудливой формы, преломляющиеся под острым углом.
  5. тройных соединений. Применяется для соединения трех профилей в одной плоскости.
  6. изогнутых элементов. В основном изготавливается на заказ на предприятии.

Сварные детали для световой линии на потолке

Без дополнительных элементов создание светодиодных лент в потолке возможно, но требует дополнительных затрат времени и терпения.

Установка плавающей линии с помощью профессионального оборудования

Установка плавающей линии производится в гипсокартонный потолок с профилем-держателем, что обеспечивает дополнительную жесткость всей конструкции. Этот профиль устанавливается в момент металлического каркаса к потолку из гипсокартона.

Схема установки полной линейки световых конструкций

Установка световых балок в потолок без профиля-держателя

Бюджетный вариант, но менее долговечный. В процессе создания металлического каркаса потолка из гипсокартона заранее предусмотрели место для световой линии. Данные наборы собираются в пазы парящих линий системы и крепятся к гипсокартонным пружинам.

Варианты крепления:

  1. Профиль PLS-LOCK-Y25_FM-2000 монтируется в металлическую раму, поэтому немного выступает за единую плоскость гипсокартонной конструкции.
  2. Профиль PLS — отдельный элемент, закрепленный (с помощью подвесов), не граничит с металлическим каркасом и создает единую плоскость потолка.
  3. Крепежный профиль для гипсокартона с помощью клея. Для этого в гипсокартонном потолке прорезают паз 30 мм. на выступающие «крылья» профиля наносится клей и профиль приклеивается к поверхности гипсокартона. После высыхания скотча следует наклеить серпянку и покрыть всю шпаклевкой. Скрытый монтаж создает эффект парящих линий гипсокартонных потолков.
  4. Накладная конструкция для создания световых линий. Эти виды световых полос на потолке монтируются поверх гипсокартона. Имеют разное сечение (круглое, угловое, прямоугольное) и заглушки по бокам. Эти светильники просты в установке и ремонте.

Какой способ монтажа больше подходит – это зависит от конструктивных особенностей потолка из гипсокартона (одноуровневый, многоуровневый), а также индивидуальных пожеланий владельца.

Парящая линия на потолке своими руками

Это не стандартная консоль со светодиодной лентой. Для его создания понадобится гипсовая ниша в потолке или в стене.

Левая ниша для скрытой подсветки, правая ниша, созданная для световой линии на потолке

Для создания плавающей линии в этом способе применяется не специальный держатель профиля, а алюминиевый профиль для световой линии.

Перед установкой ниши необходимо сделать разметку. С помощью лазерного уровня, линии, карандаша на потолке (стене) наносят направляющие линии под профили и крест.

Разметка на потолке для ниши из ГКЛ под световую линию

Ширину ниши можно подобрать индивидуально, в зависимости от того, какой должна быть световая линия. Заранее следует продумать, разместить выключатель, как будет производиться подключение светодиодной ленты.

На линии, выполненной на стене и на потолке, ограничивающей нишу, дюбель-гвозди крепятся направляющим потолочным профилем ТНГ (ВНЕ).

Крепление направляющих профилей

С обратной стороны будущей ниши необходимо закрепить вырезанную часть гипсокартона. Крепление производится к шурупам ПНП «семена» через каждые 15 см. На гипсокартонном отбивочном шнуре намечается нижняя линия профиля.

На гипсокартоне фиксируется линия отскоков, равная направляющей на стене

По направляющей ПНП на потолке, вниз срезаются от стоечных профилей, глубина углубления равна высоте — до отбивочного шнура по линии нижнего профиля. Лицевую обрезаем так, чтобы одна сторона, примыкающая к гипсокартону, была длиннее на 5 см. чем весь край. Шаг крепления стойки 25-30 см.

Стойка фиксируется в направляющем профиле и ГКЛ

В нижней части ГКЛ, по отмеченной линии на боковой крышке и подкосах крепится к направляющему профилю длиной UD. излишки гипсокартона, выступающие за нишу нижнего профиля, обрезаются. UD от направляющей на стене до направляющей на неподвижной нише моста, вырезанной из потолочного профиля ПП (CD). При большом расстоянии (более 30 см.) целесообразно применять подвесы, крепящиеся к потолку Wedge Anchor 6/60. Перемычки закрепляются с шагом 30 см. По краям ниши с тыльной стороны (лицевой стороны гипсокартона) монтируются в вертикальном положении стойки. Это создаст жесткость, а также удобство в креплении гипсокартона торцевого углубления.

Стойки с тыльной частью ниши

Нишу необходимо создать вверху, отступив от потолка 5 см. Замок ПНП для закрепления тех же перемычек.

Создана ниша для плавающей линии на потолке

Вся конструкция обшита гипсокартоном. Внутри ниша обязательно армируется, шпаклюется.

Монтаж светодиодной ленты

Для плавающих линий применяются светодиодные ленты различной мощности и яркости. Для изменения яркости, цвета ленты подключается к контроллеру-диммеру.

Контроллер диммера для ICE-ленты

На дне созданной ниши можно не зашивать гипсокартоном. На перемычке закрепляется потолочный профиль CD. Он вклеен посередине LEDленты и подключен к сети, контроллеру.

Подключение ДВС к питанию фидеров

Для увеличения яркости и обеспечения возгорания ниша внутри закрыта фольгой.

Установка оргстекла в нишу для световой линии

С помощью этого метода возможны различные конструкции плат: прямые, клиновидные, перекрестные, круглые. А также есть возможность создавать линии не только вровень с потолком, но и на любой разумной высоте.

Чертеж ниши с пластиковыми элементами для оргстекла

Для сборки светящейся ленты потребуются следующие детали:

  1. Уголок пластиковый 2-х видов: широкий — 40х40, малый — с минимальной шириной полки.
  2. Клей универсальный полимерный.
  3. Винты с потайной головкой минимальных размеров.
  4. Falha-клей.

Первым делом нужно вырезать пластиковую скобу 40х40 боковинки так, чтобы получилась полоса. Крепится клеем к внутренним сторонам ниши по длине. Делается это таким образом: надрезанная часть полосы смотрит вверх и ровно вровень с плоскостью потолка. Для того чтобы зачищающие замки прочно вошли в гипсокартон или «сползли» по направлению, используются упоры. пластиковая кромка не должна смещаться ниже потолка. Полосы должны быть приклеены к обеим сторонам ниши.

Крепление пластиковой планки к ГКЛ

Далее следует к пластиковой планке прикрутить саморезами уголки. Боковая часть должна смотреть внутрь коробки. полученные слоты. Для фиксации кронштейнов следует взять шуруп и маленькой отверткой вкрутить скорость шурупа не до конца (половины). После открутите его и пустой битой отверткой в ​​этом месте сделайте небольшое углубление. Таким образом, при ввинчивании винта, головка полностью скроется в пластике.

Уголки с болтами и шурупами

Эти полки складываются. Необходимо установить диодную ленту. На полках сложено оргстекло. Зазор, чтобы остаться внизу, между пластиком и гипсокартоном заделывается смесью для армирования швов «Knauf Fugen».
