Детей учат, что пальцы в розетку совать нельзя! А почему? Потому что будет плохо. С более подробным объяснением часто бывают проблемы: какое-то там напряжение, ток, что-то куда-то течет. Чтобы вы в будущем могли сами объяснить своим детям, что к чему, мы сейчас объясним вам. Эта статья про переменный и постоянный токи, их отличия, применение и историю электричества вообще. Науку нужно делать интересной, и мы скромно пытаемся этим заниматься по мере сил.

Например: какой ток у нас в розетках?  Переменный, конечно! Напряжением 220 Вольт и частотой 50 Герц. А сеть, по которой передается ток — трехфазная. Кстати, если при словах «фаза» и «ноль» вы впадаете в ступор, почитайте что это такое, и день будет прожит вдвойне не зря! Но не будем забегать вперед. Обо всем по порядку.

Ежедневная рассылка с полезной информацией для студентов всех направлений – на нашем телеграм-канале.

Краткая история электричества

Кто изобрел электричество? А никто! Люди постепенно понимали, что это такое и как им пользоваться.

Все началось в 7 веке до нашей эры, в один солнечный (а может и дождливый, кто знает) день. Тогда греческий философ Фалес заметил, что, если потереть янтарь о шерсть, он будет притягивать легкие предметы.

Потом были Александр Македонский, войны, христианство, падение Римской империи, войны, падение Византии, войны, средневековье, крестовые походы, эпидемии, инквизиция и снова войны. Как вы поняли, людям было не до какого-то там электричества и натертых шерстью эбонитовых палочек.

В каком году изобрели слово «электричество»? 1600 году английский естествоиспытатель Уильям Гилберт решил написать труд «О магните, магнитных телах и о большом магните — Земле». Именно тогда и появился термин «электричество».

Через сто пятьдесят лет, в 1747 году Бенджамин Франклин, которого мы все очень любим, создал первую теорию электричества. Он рассматривал это явление как флюид или нематериальную жидкость.

Именно Франклин ввел понятие положительного и отрицательного зарядов (до этого разделяли стеклянное и смоляное электричество), изобрел молниеотвод и доказал, что молния имеет электрическую природу.

Бенджамина любят все, ведь его портрет есть на каждой стодолларовой купюре. Помимо работы в точных науках, он был видным политическим деятелем. Но вопреки распространенному заблуждению, Франклин не был президентом США.

Дальше пойдет перечисление важных для истории электричества открытий.

1785 год – Кулон выясняет, с какой силой противоположные заряды притягиваются, а одноименные отталкиваются.

1791 год – Луиджи Гальвани случайно заметил, что лапки мертвой лягушки сокращаются под действием электричества.

Принцип работы батарейки основан на гальванических элементах. Но кто создал первый гальванический элемент? Основываясь на открытии Гальвани, другой итальянский физик Алессандро Вольта в 1800 году создает столб Вольта – прототип современной батарейки.

На раскопках рядом с Багдадом нашли батарейку возрастом больше двух тысяч лет. Какой древний айфон с ее помощью подзаряжали — остается загадкой. Зато известно точно, что батарейка уже «села». Этот случай как бы говорит: может быть, люди знали об электричестве намного раньше, но потом что-то пошло не так.

Уже в 19 веке Эрстед, Ампер, Ом, Томсон и Максвелл совершили настоящую революцию. Был открыт электромагнетизм, ЭДС индукции, электрические и магнитные явления связали в единую систему и описали фундаментальными уравнениями.

Кстати! Если у вас нет времени, чтобы самостоятельно разбираться со всем этим, для наших читателей сейчас действует скидка 10% на любой вид работы

20 век принес квантовую электродинамику и теорию слабых взаимодействий, а также электромобили и повсеместные линии электропередач. Кстати, знаменитый электромобиль Тесла работает на постоянном токе.



Конечно, это очень краткая история электричества, и мы не упомянули очень много имен, которые повлияли на прогресс в этой области. Иначе пришлось бы написать целый многотомный справочник.

Постоянный ток

Сначала напомним, что ток – это движение заряженных частиц.

Постоянный ток – это ток, который течет в одном направлении.

Типичный источник постоянного тока – гальванический элемент. Проще говоря, батарейка или аккумулятор. Один из древнейших артефактов, связанных с электричеством – багдадская батарейка, которой 2000 лет. Предполагают, что она давала ток напряжением 2-4 Вольта.



Где используется постоянный ток:

  • в питании большинства бытовых приборов;
  • в батарейках и аккумуляторах для автономного питания приборов;
  • для питания электроники автомобилей;
  • на кораблях и подводных лодках;
  • в общественном транспорте (троллейбусах, трамваях).

Проще всего представить постоянный ток наглядно, на графике. Вот как он выглядит:

Постоянный ток

Бытовые приборы работают на постоянном токе, но в розетки сети в квартире приходит переменный ток. Практически везде постоянный ток получается путем выпрямления переменного.

Переменный ток

Переменный ток – это ток, который меняет величину и направление. Причем меняет в равные промежутки времени.

Переменный ток используется в промышленности и электроснабжении. Именно его получают на станциях и отправляют к потребителям. Уже на месте преобразование переменного электрического тока в постоянный происходит с помощью инверторов.

Переменный ток — alternating current (AC). Постоянный ток — direct current (DC). Аббревиатуру AC/DC можно увидеть на трансформаторных будках, где происходит преобразование. А еще это название одной отличной австралийской рок-группы.

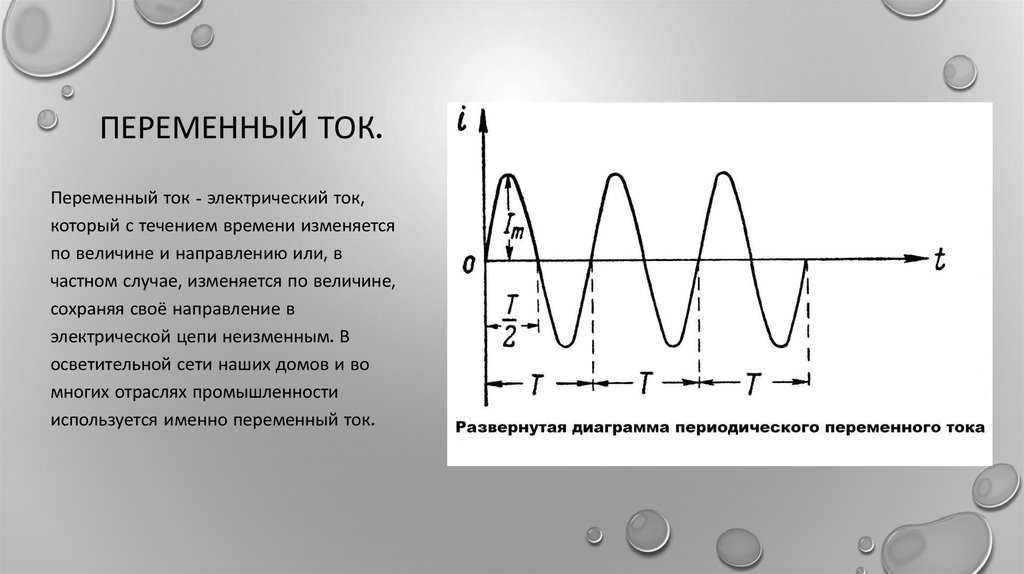

А вот и наглядное изображение переменного тока.

Переменный ток

Переменный ток течет в цепи в двух направлениях: туда и обратно. Одно из них считается положительным, а второе — отрицательным.

Так как величина тока меняется не только по направлению, но и по величине, не думайте, что в вашей розетке постоянно 220 Вольт. 220 — это действующее значение напряжения, которое бывает 50 раз в секунду. Кстати, в Америке используется другой стандарт переменного тока в сети: 110 Вольт и 60 Герц.

Война токов

Активное использование постоянного тока началось в конце 19 века. Тогда Эдисон довел до ума лампочку (1890) и основал первые в Нью-Йорке электростанции, которые производили постоянный ток напряжением 110 Вольт.

Использование постоянного тока было связано с существенными потерями при его передаче на большие расстояния. Переменный ток нельзя было использовать из-за того, что не было соответствующих счетчиков и моторов, работавших на переменном токе. Так же был затруднен процесс преобразования постоянного тока в переменный. При этом переменный ток можно было без потерь передавать на большие расстояния.

В то время в Америку из Сербии приехал Никола Тесла, который устроился на работу в компанию к Эдисону. Тесла изобрел электродвигатель переменного тока, понял все выгоды и предложил Эдисону его использование.

Тесла и Эдисон

Эдисон не послушал Теслу и к тому же не выплатил ему зарплату. Так и началось знаменитое противостояние изобретателей — война токов.

Она длилась более ста лет и закончилась в 2007 году. Тогда Нью-Йорк полностью перешел на электроснабжение переменным током.

Почему переменный ток опаснее постоянного

В войне токов, чтобы не потерпеть убытки и финансовый крах от внедрения и использования идей Теслы, Эдисон публично демонстрировал, как переменный ток убивает животных. Случай, когда какой-то американский гражданин погиб от удара переменным током, был очень подробно и широко освещен в прессе.



Для человека переменный ток в общем случае действительно опаснее постоянного. Хотя всегда нужно учитывать величину тока, его частоту, напряжение, сопротивление человека, которого бьет током. Рассмотрим эти нюансы:

  1. Переменный ток частотой 50 Герц в три-четыре раза опаснее для жизни, чем постоянный ток. Если частота тока более 1000 Герц, то он считается менее опасным.
  2. При напряжениях около 400-600 Вольт переменный и постоянный токи считаются одинаково опасными. При напряжении более 600 Вольт более опасен постоянный ток.
  3. Переменный ток в силу своей природы и частоты сильнее возбуждает нервы, стимулируя мышцы и сердце. Именно поэтому он несет большую опасность для жизни.

С каким бы током вы не работали, соблюдайте осторожность и будьте бдительны! Берегите себя и свои нервы, а также помните: сделать это эффективно поможет профессиональный студенческий сервис с лучшими экспертами.

Постоянный и переменный ток. Значение трансформаторов.

Без электричества и электрических приборов уже попросту невозможно представить современный мир. Всё к чему мы так привыкли: освещение, бытовые приборы, компьютеры, телевизоры – так или иначе связано с электропитанием. Однако, стоит отметить, что одни приборы работают от переменного тока, а другие – питаются от источников постоянного тока.

Постоянным током называют ток, который в течение некоторого промежутка времени не меняет своего направления и величины. Таким образом, постоянный ток имеет постоянное напряжение и силу тока.

Постоянный ток используется:

  • Для передачи электроэнергии на высоковольтных линиях электропередач (например, 500 кВ). Это связано с тем, что если применять переменный ток того же напряжения, с учетом амплитудных значений напряжений и их перепада, то такие напряжения могут превышать величину напряжения постоянного тока в несколько раз. Использование переменного тока в высоковольтных проводах приведет к дополнительным тратам на изоляционные материалы, что значительно увеличит стоимость ЛЭП.
  • В контактных сетях электрического транспорта – троллейбусов и трамваев – до 3000 В.
  • В сетях до 1000 В для электродвигателей с тяжелыми условиями пуска – прокатные станы, центрифуги и прочее.
  • Для электросетей до 500 В, используемых для грузоподъемных механизмов – подъемных электрических кранов.
  • В качестве источника питания различных переносных бытовых приборов – фонарики, аудиоприёмники, диагностические приборы, мультиметры, мобильные телефоны.

Поток электронов идет строго по прямой линии, никак не колеблясь и не изменяясь. У такого тока нет частоты, потому что нет колебаний. Поток электронов (каждый электрон) двигается строго в одном направлении от «минуса» к «плюсу». Поэтому в батарейках так важно соблюдать полярность. Если подключите два «минуса» или два «плюса», ток просто не потечет.

Стоит отметить, что в условиях тяжелого пуска – то есть если пусковой момент высок, а требуется плавное регулирование скорости, тягового усилия и пускового момента – применяются двигатели постоянного тока. Таковыми, например, являются двигатели электротранспорта, электрических мельниц, центрифуг.

Постоянный ток, чаще всего можно встретить в различных элементах питания – аккумуляторах и батарейках. Скажем, в автомобилях используется аккумуляторы постоянного тока напряжением 12 В; для строительной техники, например, экскаваторов, бульдозеров используются аккумуляторы, имеющие напряжение в 24 В. Аккумулятор мобильного телефона автора статьи – постоянного тока напряжением 3,7 В.

Каждый источник постоянного тока имеет две клеммы или разъема, обозначаемые как плюс (+) и минус (-). Считается, что постоянный ток движется от плюсовой клеммы (+) к минусовой (-), при этом, между ними можно подключить оборудование (например лампочку).

На самом деле, процессы, протекающие в электросети постоянного тока происходят очень быстро, и изобразить их в реальном времени не представляется возможным.

Схематично, действие постоянного тока в простейшей сети, многократно замедленное. Оно дает наиболее полное представление о процессах, происходящих в сети постоянного тока.

Переменный ток – это ток, который за определенный промежуток времени, меняет свое направление. Частота смены направления измеряется в герцах. 1 герц (Гц) означает, что за одну секунду совершен полный цикл смены направления (туда-обратно). В Европейских странах, в том числе и в России, в бытовых электросетях используется однофазный переменный ток, имеющий частоту 50 Гц, то есть меняющий своё направление 100 раз в секунду.

Таким образом, за одну секунду через нить лампы, горящей на обычном письменном столе, ток проходит 50 раз в одном направлении и пятьдесят раз в обратном.

В американских и канадских электросетях используется переменный ток с частотой в 60 Гц, вместо общепринятого переменного тока с частотой в 50 Гц.

Также, как источник постоянного тока имеет две клеммы – плюсовую и минусовую, источник однофазного переменного тока имеет две клеммы или разъема, называемые «фаза» и «ноль».

Кстати, переменный ток в домашней розетке называется однофазным, как раз из-за наличия одного разъема «фаза». Величина напряжения переменного однофазного тока равна 220 В.

Переменный ток действует следующим образом: переменный ток начинает движение из «фазы» в сторону «нуля», доходит до него, останавливается, и затем, движется в обратном направлении.

Особенностями переменного однофазного тока являются:

  • Среднее значение силы переменного тока за период равняется нулю.
  • Переменный ток за период меняет не только направление движения, но и свою величину.
  • Действующее значение силы переменного тока – это сила такого постоянного тока, при которой средняя мощность, которая выделяется в проводнике в цепи переменного тока, равна мощности, которая выделяется в том же проводнике в цепи постоянного тока. Когда говорят о токах и напряжении в сети переменного тока, имеют в виду их действующие значения.

Поток электронов постоянно колеблется с определенной частой (в 50 герц), образуя синусоиду (волнистую линию).
Поток электронов двигается как угодно, отдельные электроны в потоке тоже движутся хаотично. Для переменного тока не требуется соблюдать полярность.



Действующее напряжение сети переменного тока в обыкновенной бытовой розетке составляет напряжение в сети 220 вольт.

Широкое применение переменного тока в технике и для бытовых нужд вызвано тем, что, переменный ток легко трансформируется. Напряжение в сети переменного тока может быть легко повышено или понижено при помощи специального устройства –трансформатора.

Трансформатор — электромагнитное устройство, которое преобразует посредством электромагнитной индукции переменный ток таким образом, что напряжение в сети уменьшается либо увеличивается в несколько раз без изменения частоты, и практически без потери мощности.

Для преобразования напряжения переменного тока в сторону уменьшения (например, силовые трансформаторы с 10 000 В городских сетей до 220 В домашней сети) применяются понижающие трансформаторы. Для преобразования напряжения сетей в сторону повышения – повышающие трансформаторы.

ОСО трансформаторы силовые сухие понижающие (ЭТЗ)ОСОВ трансформаторы силовые сухие понижающие водозащищенныеОСО трансформаторы силовые сухие понижающие



Разница мощности постоянного и переменного тока | Tech

Есть два метода электрического тока. Это постоянный ток (DC) и переменный ток (AC).
Постоянный ток — это метод, при котором электричество всегда течет в определенном направлении, в отличие от течения реки. Он относится к потоку электричества, полученному от батарей, аккумуляторов, солнечных элементов и т. д.
С другой стороны, переменный ток (AC) представляет собой метод, при котором положительная и отрицательная стороны постоянно периодически переключаются, а направление потока соответственно изменяется электричество. Это поток электричества, получаемый от генератора или розетки. Электроэнергия, произведенная на электростанциях и отправленная в дома, также передается в виде переменного тока.
На приведенной ниже диаграмме показаны потоки электроэнергии постоянного и переменного тока.

При постоянном токе напряжение всегда постоянно, а электричество течет в определенном направлении. Напротив, в переменном токе напряжение периодически меняется с положительного на отрицательное и с отрицательного на положительное, и соответственно периодически меняется и направление тока.
При постоянном токе напряжение всегда постоянно, и электричество течет в определенном направлении. Напротив, в переменном токе напряжение периодически меняется с положительного на отрицательное и с отрицательного на положительное, и соответственно периодически меняется и направление тока.

Постоянный ток, при котором электричество всегда течет в постоянном направлении, имеет следующие достоинства и недостатки.

Преимущества

  • Отсутствие опережения или задержки в цепи
  • Реактивная мощность не генерируется
  • Может накапливать электричество

Недостаток

  • Прерывание тока затруднено
  • Сложно преобразовать напряжение
  • Сильный электролитический эффект

В переменном токе направление тока постоянно меняется. Поэтому, когда в цепь включают, например, конденсатор или катушку индуктивности, происходит задержка или опережение тока, протекающего к нагрузке, в зависимости от поведения напряжения.
Однако при постоянном токе напряжение и направление тока всегда постоянны, поэтому поведение конденсаторов и катушек также всегда постоянно. Следовательно, при постоянном токе в цепи нет ни опережения, ни задержки.
В переменном токе (AC) направление тока переключается, поэтому не вся электроэнергия проходит через нагрузку, а некоторая мощность вырабатывается, просто перемещаясь между нагрузкой и источником питания. Это называется реактивной мощностью.
При постоянном токе вся электроэнергия проходит через нагрузку, поскольку ток всегда течет в постоянном направлении. Это изображение выталкиваемого гребешка. Следовательно, реактивная мощность не вырабатывается, и мощность может использоваться эффективно.
Еще одним преимуществом постоянного тока является то, что его можно накапливать от батареек, аккумуляторов, конденсаторов и т.п.

С другой стороны, постоянный ток также имеет свои недостатки. Одна из них заключается в том, что ток трудно прервать. Поскольку к постоянному току всегда прикладывается постоянное напряжение, особенно при высоком напряжении, в момент прерывания могут возникнуть такие проблемы, как дуговые разряды (искры), или может возникнуть риск поражения электрическим током в окружающей среде.
В случае переменного тока, когда напряжение переключается с положительного на отрицательное или с отрицательного на положительное, напряжение мгновенно падает до нуля. Если вы стремитесь к тому времени, когда напряжение низкое, вы можете прерывать ток более безопасно, чем при постоянном токе.
Также при преобразовании постоянного напряжения необходимо один раз преобразовать его в переменное, а затем снова обратно в постоянное. По этой причине оборудование для преобразования постоянного напряжения больше и дороже, чем оборудование переменного тока.
Еще одним недостатком постоянного тока является сильная коррозия подземных труб и изоляторов, необходимых для передачи электроэнергии. Поскольку электричество всегда течет в одном и том же направлении в постоянном токе, коррозия оборудования для передачи энергии увеличивается из-за электростатической индукции и электрической коррозии.
Это постоянный ток, который выходит из хранящихся элементов, таких как аккумуляторы, аккумуляторы и конденсаторы. Поэтому изделия с питанием от батареек совместимы с постоянным током.
С другой стороны, источником питания в обычном доме является переменный ток, но то, что используется в электронных устройствах, таких как компьютеры и бытовая техника, такая как телевизоры, представляет собой постоянный ток. Для работы таких устройств переменный ток из розетки преобразуется в постоянный с помощью конденсаторов и других устройств.
Однако в центрах обработки данных, где в основном используется постоянный ток, поощряется использование источников питания постоянного тока, чтобы уменьшить потери при преобразовании переменного тока в постоянный.

AC с его циклическим положительным и отрицательным напряжением имеет следующие преимущества и недостатки.

Преимущества

  • Меньшие потери мощности из-за передачи высокого напряжения
  • Легко трансформируется
  • Легко отключается при подаче питания
  • Не нужно беспокоиться о положительном и отрицательном напряжении

Недостатки

  • Требуется более высокое напряжение, чем заданное
  • Воздействие катушек и конденсаторов
  • Не подходит для передачи на сверхдальние расстояния

Особенно при передаче электроэнергии на большие расстояния, например, от электростанции в город, для повышения эффективности передачи используется очень высокое напряжение 600 000 В (вольт). Это связано с тем, что потери мощности намного больше, когда мощность передается при низком напряжении.
Это связано с тем, что при подаче электричества на провод одинаковой длины (сопротивления) в течение одинакового времени выделяется тепло пропорционально квадрату силы тока. Поскольку тепло — это энергия, которая уходит, это потеря мощности.
Например, если вам требуется мощность 3000 Вт (ватт), при напряжении 100 В вам потребуется ток 30 А (ампер), а при напряжении 1000 В вам потребуется ток всего 3 А.
Другими словами, если напряжение увеличить в 10 раз, величина тока уменьшится до 1/10, а результирующие потери мощности могут быть уменьшены до 1/100, или квадрата 1/10. По этой причине для передачи на большие расстояния используются очень высокие напряжения.
Конечно, напряжение как таковое нельзя использовать в домах и офисах. Подаваемое напряжение составляет 100 000 В для крупных заводов, 6 600 В для зданий и 200 В или 100 В для домов и офисов.
Следовательно, напряжение электроэнергии, отправляемой электростанцией, должно быть снижено в соответствии с регионом или местоположением.
По сравнению с постоянным током, переменный ток можно легко преобразовать с помощью трансформаторов, что делает его более подходящим для электроснабжения в качестве инфраструктуры.

Еще одним преимуществом переменного тока является то, что его легко отключить во время подачи питания, поскольку время, когда напряжение падает до нуля, наступает периодически.
Также можно использовать без различения плюса и минуса, как бытовой блок питания (розетку), что упрощает подключение и эксплуатацию устройств.
С другой стороны, переменный ток требует более высокого напряжения, чем целевое напряжение, для требуемого количества тепла, потому что значение напряжения всегда меняется, и бывают моменты, когда напряжение достигает нуля.
Форма волны напряжения переменного тока синусоидальна, а максимальное напряжение в √2 раза превышает рабочее значение. Характеристики изоляции и технические характеристики оборудования должны быть выше действующего значения.
Еще одной характеристикой переменного тока является то, что на него сильно влияют катушки и конденсаторы. Катушки и конденсаторы генерируют напряжения, которые заставляют ток течь в направлении, противоположном направлению тока, в результате чего ток в цепи опережает или отстает.
Электроэнергия, вырабатываемая и подаваемая на электростанцию, представляет собой переменный ток. На электростанции одновременно излучаются три волны переменного тока, причем форма волны переменного тока смещена на 120 градусов. Этот вид электричества называется трехфазным переменным током.

Существует два типа переменного тока: однофазный переменный ток и трехфазный переменный ток. Трехфазный переменный ток используется, прежде всего, для передачи электроэнергии высокого напряжения. При подаче в бытовую розетку происходит его преобразование в одну фазу вместе с преобразованием напряжения.
AC используется в общих источниках питания (розетках) и используется как есть для двигателей, не требующих деликатного управления, таких как пылесосы и вентиляторы.
С другой стороны, двигатели для кондиционеров, стиральных машин, холодильников и т. д. не используют переменный ток как таковой, а используют инверторы для точного управления.
