Электролитический конденсатор






Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль? Показано с 1 по 18 из Тема: Полярность неполярного конденсатора. Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему….

Полярность неполярного конденсатора. Alex Просмотр профиля Сообщения форума Домашняя страница Созданные темы. Re: Полярность неполярного конденсатора Сообщение от qwerty Re: Полярность неполярного конденсатора Сообщение от Alex. Ну так там бы и спросил — там есть форум, с «крупными спесьялистами». Они обьяснят. Сообщение от Alex. В свое время известный алхимик Воробьев предложил вот какой сособ: Зяряжаем кондерик, хоть батарейкой, тупо разряжаем, ждем некоторое время, на mV подрубаемся прибором к кондерику и видим что он уж трохи зарядился по полярности определяем минус да плюс.

Заметьте, не полюсов! У меня довольно оригинальный метод определения полярности конденсаторов — по минусам на боку кондеров. Бывает, что ножки кондеров делают разной длины. Сообщение от qwerty Последний раз редактировалось Alex; Скиф Просмотр профиля Сообщения форума Созданные темы.

Re: Полярность неполярного конденсатора Надо было правильное название темы давать. Сообщение от kozak. Но правильный такой вариант: буржуй предложил вполне обоснованную методу поиска внешней и внутренней обкладок конденсаторов.

Re: Полярность неполярного конденсатора А с помощью маятника можно определить вход и выход у плёночного конденсатора? При проектировании считаю что конденсатор особо не ловит и не дает наводки.

Несимметричность конструкции конденсаторов существует, но не всегда должна учитываться. В корректоре лучше учесть, а так и пренебречь не грех. Важнее влияние самих конденсаторов на звук. Off топик: Алхимия не везде работает и не везде оправдана.

Бубен помогает не всегда, как и маятник для поиска сущностей. А с помощью маятника можно определить вход и выход у плёночного конденсатора? Off топик: Нет, только с помощью ивовой лозы срезанной в теплую полнолунную, летнюю ночь. Re: Полярность неполярного конденсатора ставим конденсаторы неполярные одинаково относительно надписи на них и схемы и не паримся всякой фигнёй.

Ушами точно эту разницу не услышишь Буня Просмотр профиля Сообщения форума Созданные темы. Re: Полярность неполярного конденсатора Всякая дрянь в ответственной цепи способна перепортить звук. В случае ламп лично слышал как всякое Г в катоде гонит муть и как старый электролит Philips дает объём. Если уж свяжусь с LME, то в питании будет не фиг знает что. Найду нечто получше на значительные токи пульсации, это для транзюков.

Для микры тоже не мусор всякий будет точно. С шунтами по месту определюсь. На подходе однотакт на полевике с источником тока. Wima MKP скорее всего будет или полипропилен из монитора или полипропилен Intertechnik дёшево и прилично. В остальных случаях смысла нет. По теме: считаю что неполярный конденсатор нужным концом надо разворачивать только в цепи с очень большим усилением чтобы поменьше ловил наводки. Про электролиты я и сам знаю, здесь неполярные обсуждаются.

FAQ, технологии, электронные компоненты и измерения Кабинет А. Социальные закладки Социальные закладки Digg del. Смайлы Вкл. HTML код Выкл.

Текущее время: All rights reserved.

Как проверить конденсатор мультиметром

Слой оксида на поверхности анода получают методом электрохимического анодирования , что обеспечивает высокую однородность по толщине и диэлектрическим свойствам диэлектрика конденсатора. Технологическая лёгкость получения тонкой однородной плёнки диэлектрика на большой площади электрода позволила наладить массовое производство дешёвых конденсаторов с весьма высокими значениями показателями электрической ёмкости. Электрохимические процессы получения и стабилизации оксидной плёнки диэлектрика требует определённой полярности напряжения на границе металл-электролит. Несоблюдение полярности вызывает потерю диэлектрических свойств оксидной плёнки и возможное короткое замыкание между обкладками. Если источник этого отрицательного напряжения не ограничивает ток на безопасном низком уровне, то электролит нагреется протекающим током, закипит и давление образующихся газов разорвёт корпус конденсатора. Выпускаются и так называемые неполярные электролитические конденсаторы , в которых конструктивно размещено два встречно-последовательно включённых обычных полярных электролитических конденсатора, которые допускают изменение полярности приложенного напряжения. Состав электролита подбирается таким образом, чтобы в процессе работы восстанавливались мелкие повреждения в оксидной плёнке электрохимическим анодированием при рабочих напряжениях конденсатора.

В виде капелек, на двух ножках одинаковой длинны. Маркировка Встал вопрос о полярности, как ее определить, и вообще полярны ли конденсаторы?.

Конденсатор свв61 как проверить

Конденсатор — один из самых распространенных электронных компонентов. Существует множество разных типов конденсаторов, которые классифицируют по различным свойствам. Керамические конденсаторы или керамические дисковые конденсаторы сделаны из маленького керамического диска, покрытого с двух сторон проводником обычно серебром. Благодаря довольно высокой относительной диэлектрической проницаемости от 6 до 12 керамические конденсаторы могут вместить достаточно большую емкость при относительно малом физическом размере. Однако их номинальное напряжение, как правило, невысокое. Маркировка керамических конденсаторов обычно представляет собой трехзначный числовой код, обозначающий значение емкости в пикофарадах. Первые две цифры указывают значение емкости. Третья цифра указывает количество нулей, которые нужно добавить. Например, маркировка на керамическом конденсаторе означает 10 пикоФарад или 10 наноФарад. Соответственно, маркировка будет означать пикоФарад или наноФарад и.

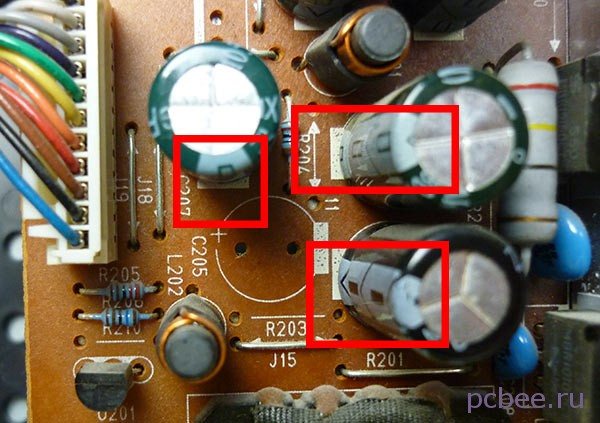

Полярность конденсатора на плате – где плюс, где минус по внешнему виду

Прежде чем говорить о проверке конденсаторов, давайте коснемся теории вопроса: что это за компонент, какие бывают и для чего используются? Итак, конденсатор — это пассивный электронный компонент, работающий по принципу батарейки, которая способна очень быстро заряжаться и разряжаться, аккумулируя в себе, таким образом, некоторое количество энергии. Боле научно можно сформулировать следующим образом: конденсатор — это два проводника обкладки , разделенные изолятором, служащий для накопления заряда и энергии электрического поля. Примечание : обкладки проводники внутри корпуса могут быть выполнены из различных материалов, иметь разную форму и толщину.

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей.

Как определить полярность электролитического конденсатора

Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы. Разберемся, как это можно сделать. Соответственно, второй — это минус. Но вот символика может быть разной. Она зависит от страны-изготовителя и года выпуска радиодетали. Последнее объясняется тем, что с течением времени изменяются нормативные документы, вступают в силу новые стандарты.

Как проверить конденсатор мультиметром

Думаю всем известно, что такое конденсатор. Если кто не видел данный элемент микросхем, то точно слушал о нем. Самой распространенной причиной неисправности в радиоэлектронике является повреждение именно этого элемента. Чтобы определить какой именно конденсатор в схеме вышел из строя их необходимо проверить на работоспособность. И желательно это делать с помощью электронный приборов, та как визуальный осмотр не дает заключения о неисправности.

Типы конденсаторов, устройство конденсаторов, керамические По причине своей полярности электролитические конденсаторы не могут быть У компонентов для навесного монтажа есть выводы в виде «ножек».

Типы конденсаторов

Электрические конденсаторы — обычные составляющие любой импульсной, электрической или электронной схемы. Главная их задача — это накапливать заряд, поэтому они называются пассивными устройствами. Электрические конденсаторы состоят из двух металлических электродов в виде пластин обкладок. Между ними размещается диэлектрик, толщина которого намного меньше самих размеров обкладок.

Как заменить конденсатор в электронной аппаратуре

ВИДЕО ПО ТЕМЕ: Как проверить ( прозвонить ) полярный конденсатор .

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Поэтому нагрев такого конденсатора приводит к выходу его из строя, так как электролит испаряется. Больше половины отказов материнских плат средней и нижней ценовой категории происходит по вине высохших или вздувшихся конденсаторов.

Как определить полярность конденсатора

Статья Видео. Перед тем, как проверять исправность конденсатора, нужно его обязательно разрядить. Для этого лучше всего использовать обычную отвертку. Жалом Вы должны прикоснуться одновременно к двум выводам бочонка, чтобы возникла искра. После небольшой вспышки можно переходить к проверке работоспособности.

Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы. Разберемся, как это можно сделать. Соответственно, второй — это минус.






Есть ли у неполярного конденсатора «полярность»? » Журнал практической электроники Датагор

Конденсатор — двухполюсник с определённым значением ёмкости и малой омической проводимостью; устройство для накопления энергии электрического поля. Конденсатор является пассивным электронным компонентом. Обычно состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок.

На сайте Jimmy’s Junkyard я нашел статью об определении у конденсаторов внешнего и внутреннего выводов обкладок.
Я решил опробовать данный метод на конденсаторах которые есть у меня. Я проверял данный метод на конденсаторах серии: К73-17, Epcos, Jancen M-Cap, Mundorf и мое мнение, что этот метод определения «полюса» конденсатора прекрасно работает.

Идея мне понравилась и я решил перевести данную статью для общественности. Думаю, такой простой тест пригодится для тех, кто строит аудиосистемы высокого разрешения.

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.

Трансформатор R-core 30Ватт 2 x 6V 9V 12V 15V 18V 24V 30V

Паяльная станция 80W SUGON T26, жала и ручки JBC!

Отличная прочная сумочка для инструмента и мелочей

Хороший кабель Display Port для монитора, DP1. 4

Конденсаторы WIMA MKP2 полипропилен

Трансформатор-тор 30 Ватт, 12V 15V 18V 24V 28V 30V 36V

SN-390 Держатель для удобной пайки печатных плат

Панельки для электронных ламп 8 пин, керамика

Давно известно, что у конденсаторов есть внешняя и внутренняя обкладки и эти самые обкладки должны отличаться, ведь большинство из них производится по схожей технологии – наматыванием бумаги с нанесенным на нее проводящим слоем (серебряная, золотая или медная фольга), а у намотки имеется начало (внутренняя обкладка) и конец (соответственно внешняя). Хотя внутреннюю и внешнюю обкладки конденсатора можно подключать как к положительному, так и к отрицательному потенциалу, по некоей причине предпочтительно подключать к внешней обкладке отрицательный потенциал (или вход в случае разделительного конденсатора), а к внутренней — положительный. Интересно, почему? Да потому что внешняя обкладка будет ловить помехи из внешней среды.

Некоторые известные производители конденсаторов, такие как Audio Note, Jensen, Auricap, Hovland, VCap и др. помечают вывод внешней обкладки другим цветом либо черной полосой или точкой. Другие, такие как Mundorf не особенно заморачиваются на такие мелочи. Поэтому придётся определить это самому. Следует особо отметить Ultra-High-End конденсаторы типа Duelund, которые производятся по спецтехнологии из прессованной фольги и поэтому вообще не имеют какой-либо полярности.

Определить же «отрицательный» вывод конденсатора можно при помощи осциллографа. Нужно просто протестировать оба вывода – тот на котором больше наведенных помех (например при прикосновении к корпусу конденсатора или при поднесении высоковольтного кабеля), тот и является «отрицательным» т.е. внешней обкладкой.

Ниже приведены несколько примеров таких измерений.

Маслонаполненный конденсатор Audio Note из майларовой фольги. Имеет пометку на корпусе в виде черной линии, обозначающую отрицательный вывод (вход). Можно увидеть, что при прикосновении положительным проводом щупа осциллографа к этому выводу шум довольно большой.

При прикосновении положительным проводом щупа осциллографа к другому выводу шум сильно уменьшается.

Конденсатор Mundorf Supreme не имеет обозначения отрицательного вывода, поэтому его придется определить самому.

Для уверенности, смотрим что при противоположном подключении шум уменьшается.

У конденсаторов Auricap черная нога — «отрицательный» вывод от внешней обкладки.

Красный вывод Auricap — от внутренней обкладки

Конденсатор Jensen Paper Tube (из медной фольги) имеет такое же как у Audio Note обозначение отрицательного вывода в виде черной полосы.
Такой простой тест можно устраивать любым конденсаторам, даже простым советским К73-17.
Данный тест особенно пригодится для любителей ламповой схемотехнике, особенно такая проверка актуальна для конденсаторов находящихся в непосредственной близости к источникам электрических помех, таких как силовые трансформаторы и прохождение силовых токоведущих проводов в непосредственной близости к звуковым конденсаторам.



Как определить полярность полярного конденсатора в цепи

спросил

Изменено
7 лет, 10 месяцев назад

Просмотрено
3к раз

\$\начало группы\$

Несколько раз я пытался построить схему на основе схемы, которая не обеспечивает индикации полярности для конденсаторов (вероятно, потому, что разработчик в первую очередь использовал неполяризованные конденсаторы), и все, что у меня есть в моем барахло это куча поляризованных электролитов с одинаковым номиналом. Обычно это происходит для 1 мкФ.

Единственный способ, который я нашел до сих пор, чтобы выяснить, как разместить polcap в моей схеме, — это смоделировать его с помощью LTSpice и проверить, как выглядит напряжение на входе конденсаторов.

Мне было интересно, есть ли простой способ/уловка для этого?

  • анализ цепи
  • полярность
  • электролитический конденсатор

\$\конечная группа\$

4

\$\начало группы\$

Конденсаторы одинаковой емкости не одинаковы. Если дизайнер использует неполяризованную кепку, т.е. полиэстер или керамика, обычно на это есть причина. Обычно вы не можете без последствий заменить полиэфирную крышку 1 мкФ на электролитическую 1 мкФ. Есть много других факторов, связанных с нетривиальными схемами, которые требуют другой технологии для крышек. Например, электролитические конденсаторы могут иметь довольно большое ESR (эквивалентное последовательное сопротивление), другими словами, они действуют как конденсатор с последовательно включенным резистором, и это может изменить (например) полосу пропускания усилителя или время переключения какого-либо драйвера. схема. Электролитические крышки более склонны к выходу из строя из-за тепловых нагрузок: они не любят жить рядом с источниками тепла и могут с треском выйти из строя, если, скажем, поставить их рядом с другим компонентом, который сильно нагревается (некоторые электролитические крышки рассчитаны на 80°С). °C макс., а некоторые силовые цепи в некоторых местах могут нагреваться выше указанного значения).

РЕДАКТИРОВАТЬ

Чтобы было понятнее. Замена одного типа цоколя другим должна выполняться, зная хотя бы некоторые основы о различных технологиях, их преимуществах и недостатках. В качестве более наглядного примера рассмотрим, что на некоторых схемах вы найдете два конденсатора, соединенных параллельно между шиной питания и землей, один может быть (скажем) электролитическим на 100 мкФ, а другой на 100 нФ полиэстеровым. Разница на 3 порядка! Зная только то, что два конденсатора, включенных параллельно, эквивалентны одному, имеющему емкость, которая является суммой их емкостей, приведет к недоуменному вопросу: «зачем нужен один 100 нФ, если его емкость забита другим?». Ответ таков: больший используется для накопления энергии, помогая выравнивать провалы напряжения из-за пиков потребления тока от силовых цепей, полиэфирный используется потому, что ESR электролита предотвращает настоящее короткое замыкание на высоких частотах. , поэтому высокочастотные компоненты, которые могут достигать рельса, гораздо лучше замыкаются на землю на 100 нФ.

\$\конечная группа\$

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Идентификация анода и катода конденсатора (2 простых способа, 2022 г.)

Проверка компонентов

Аббас

Идентификация анода и катода конденсатора очень важна при работе с электролитическими конденсаторами. Неправильное подключение контактов может привести к плохим результатам, а иногда и к повреждению конденсатора.

Есть два простых метода, с помощью которых мы можем определить, какой из выводов конденсатора является положительным анодом или отрицательным катодом.

Первый метод — это визуальный осмотр, при котором мы прямо говорим, что длинная ножка конденсатора является положительной клеммой, а другая (более короткая) — положительной.

Второй метод использует тестер компонентов M328 для проверки правильности вывода любого конденсатора, а также для определения того, является ли конденсатор хорошим или плохим.

Привет, я Аббас. Если приведенное выше краткое введение взволновало вас, я уверен, что остальная часть статьи также будет вам полезна.

Я не совершенен, и эта статья не идеальна. Это всего лишь моя маленькая попытка помочь вам как-то.

Надеюсь, вам понравится.

Содержание

    • Идентификация анода и катода конденсатора
    • Метод 1: Визуальный осмотр
    • Метод 2: Использование тестера компонентов M328
  • Вывод

Пассивно-катодный катод конденсатора представляет собой две клеммы конденсатора. Под пассивным я подразумеваю, что для его правильной работы требуется внешнее питание.

Мы используем конденсаторы в наших схемах по разным причинам. Мы используем их как накопители заряда, как фильтры для фильтрации нежелательных частот сигналов и многое другое.

Почти в каждой электрической или электронной схеме мы имеем дело с двумя типами конденсаторов. Они следующие:

Керамические конденсаторы: Не имеют полярности. Например, у этих типов нет анода и катода. Вы можете соединить их в любом направлении. На его работу это не повлияет.

Электролитические конденсаторы: Это конденсаторы, зависящие от полярности. Это означает, что вы должны сначала определить его положительный анод и отрицательный катод. Если не соблюдать полярность, можно повредить конденсатор.

Электролитический конденсатор

Итак, я думаю, теперь нам ясно, что, когда мы говорим об идентификации анода и катода конденсатора, мы на самом деле имеем в виду электролитический конденсатор.

Давайте рассмотрим два простых метода, которые помогут нам выполнить указанную задачу.

Метод 1: Визуальный осмотр

Вы будете следовать этому методу большую часть времени при работе с электронными схемами.

Этот метод прост и не требует никаких инструментов, кроме ваших собственных глаз.

Выполните следующие шаги:

  • Возьмите конденсатор, который хотите проверить.
  • Обратите внимание на длинную ножку.

Слева: электролитическая крышка, справа: керамическая крышка

  • Эта длинная ножка — ваш положительный анод
  • Другая — отрицательный катод — это так просто.

Проблема метода в том, что его нельзя применить к уже использованным конденсаторам.

Этот метод подходит для новых конденсаторов. Но когда в схеме используются конденсаторы, у них обрезаются ножки, и нельзя сказать, какой вывод длиннее другого.

В этой ситуации выполните следующие шаги для идентификации анода и катода конденсатора.

  • Возьмите конденсатор
  • Найдите вертикальную полосу, называемую полосой полярности, на корпусе конденсатора
  • Клемма, прикрепленная к этой полосе полярности, является отрицательным катодом.
  • В то время как другая клемма является положительным анодом.

Вкратце, короткий вывод нового конденсатора — это катод. Если нет короткой клеммы (или клеммы одинаковой длины), то сторона, на которой есть полоса полярности, является катодом отрицательной клеммы.

Способ 2. Использование тестера компонентов M328

Для второго метода требуется инструмент, называемый тестер M328. Этот метод совершенно необязателен. Я делюсь им с вами, чтобы просто сообщить вам, что существует еще один интересный метод.

M328 — это электронное устройство, которое помогает нам:

  • Идентифицировать различные электронные компоненты
  • Дайте нам символы цепей тестируемых компонентов
  • Проверьте правильность конфигурации контактов, включая конденсаторы любого типа.
  • Также предоставьте нам все связанные параметры тестируемого компонента.

Тестер транзисторов m328

Чтобы использовать тестер компонентов M328 (ссылка на продукт) для идентификации анода и катода конденсатора, выполните следующие простые шаги.

  • Возьмите конденсатор
  • Включите тестер M328.
  • Вставьте конденсатор в тестер и нажмите кнопку проверки.
  • Получите необходимые результаты на экране в кратчайшие сроки. — так просто.

На экране вы увидите символ цепи вашего конденсатора с правильной конфигурацией контактов.

Также этот метод применим как к старым, так и к новым конденсаторам. Для этого метода не имеет значения, какова длина любой ножки вашего конденсатора. Просто поместите конденсатор в тестер, нажмите «Тест» и получите результаты.

Конденсаторы являются наиболее часто используемыми компонентами в электрических и электронных схемах.

Он бывает двух типов: неполярный керамический и полярный электролитический конденсатор, т.е. зависящий от полярности.

Для электролитического конденсатора важна полярность, т. е. вы должны идентифицировать его анод и катод, прежде чем включать его в какую-либо цепь.

В этой статье мы просто попытаемся поговорить об идентификации анода и катода электролитического конденсатора. Мы рассмотрим два простых легких метода.

Вот и все. Это все, чем я могу поделиться по указанной теме.

Надеюсь, вам понравилось.

Спасибо и счастливой жизни.
