Полярность конденсатора как определить на плате: где плюс, где минус по внешнему виду

Как проверить конденсатор самым простым, дешевым мультиметром

Итак, у вас есть проблема — нужно проверить исправность конденсатора, но подходящего измерительного прибора с функцией измерения емкости под рукой нет. Что же делать? Бежать в магазин и купить нужный мультиметр? Если вы будете постоянно иметь дело с измерением емкости и проверкой конденсаторов, такой шаг будет более чем оправдан, но для разовой, простой проверки подойдет и обычный, самый простой прибор.

Так что давайте узнаем, как можно проверить работоспособность конденсатора с помощью данного измерительного прибора, который вообще не имеет функции измерения емкости конденсаторов. Единственный недостаток этого способа — измерение емкости конденсатора таким способом просто невозможно.

Так что же нужно делать?

Начнем проверку. Представим, что вы уже разобрали прибор или устройство на котором нужно проверить конденсаторы, или же они и вовсе отпаяны. С последними работать будет даже проще. Но если конденсаторы нужно только проверить, лучше не выпаивать их с устройства. Особенно если сомневаетесь, что получится их выпаять и припаять на место.

  • Итак, включаем мультиметр в режим измерения сопротивления. При этом выставляем самый высокий предел.

  • Неважно, выпаян конденсатор или находится на плате — главное подключить щупы к выводам конденсатора. Но некоторые радиолюбители советуют отпаять хотя бы одну ножку конденсатора, чтобы устранить «паразитные помехи» прочих компонентов сети.

  • Теперь наблюдаем за показаниями. На экране устройства вы увидите, что сопротивление конденсатора постепенно возрастает. Если это так — конденсатор исправен.

Как это работает?

Когда конденсатор набирает заряд его сопротивление, соответственно, растет. Если вы наблюдаете рост сопротивления, значит, конденсатор заряжается. При измерении сопротивления мультиметры подают через щупы определенное, фиксированное напряжение. Именно оно и заряжает конденсатор. Если сопротивление остается постоянным — конденсатор пробит и не набирает заряд.

Для такой вот проверки конденсатора годиться любая модель, которая может измерять сопротивление. Это может быть как универсальный цифровой прибор, так и простой, аналоговый измеритель. Но вот снимать данные простым, аналоговым инструментом интереснее.

  • Аналоговый мультиметр должен быть включен в режим измерения сопротивления. Можно выбрать средний диапазон.
  • Как и в случае с цифровым, дотроньтесь щупами к контактам конденсатора.
  • Наблюдайте за стрелкой. Она будет до определенного момента ползти вверх, а потом падать назад. Если это происходит, значит, конденсатор заряжается и разряжается.

Как видите, все достаточно просто!

Стоит заметить, что мультиметры не смогут измерить емкость конденсатора. Хотя в большинстве случаев достаточно просто проверить работоспособность компонента.

Опубликовано: 2021-09-13
Обновлено: 2021-09-13

Автор: Магазин Electronoff

Замена конденсаторов на материнской плате: основы пайки

Всех приветствую! Сегодня я покажу вам основы замены конденсаторов на материнской плате. Будет производиться замена вышедшего из строя конденсатора.

Освоив данный метод пайки, вы легко сможете ремонтировать материнские платы, блоки питания и видеокарты.

Итак, для пайки нам понадобятся следующие инструменты:

  • ремонтируемая деталь (например, материнка),
  • пальник или термофен,
  • припой,
  • флюс,
  • оплётка,
  • плоскогубцы,
  • конденсатор,
  • обезжириватель,
  • кисточка.

Полный набор

Вздутие конденсаторов вызывает повышенное напряжение, высокая температура или заводской брак.

Как подобрать нужный конденсатор

На каждом конденсаторе имеется маркировка. Там указано 4 параметра:

  • напряжение в вольтах,
  • емкость в микрофарадах,
  • рабочая температура,
  • маркировка полярности.

Конденсаторы могут отличаться в размерах, но это практически ни на что не влияет. Можно использовать конденсаторы с повышенным объемом микрофарад (но конденсаторы с пониженной электроемкостью ставить не рекомендуется).

Что касается маркировки полярностей на конденсаторе, то минус отмечается серой или золотой полосой.

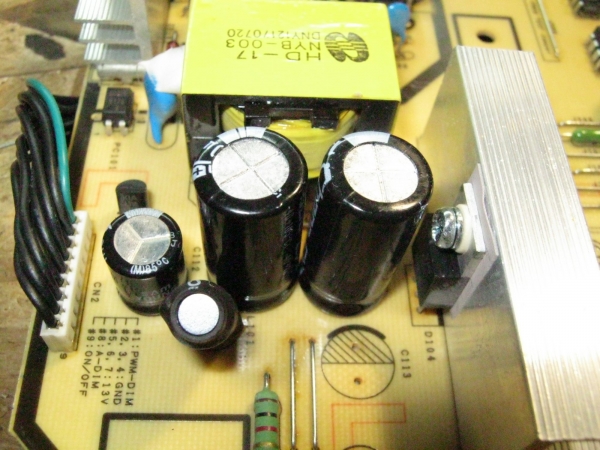

На ремонтируемой детали (в моем случае это материнская плата) полярность обозначается в виде двухцветного круга, рассеченного пополам.
Закрашенная часть круга — это минус. Конденсатор ставится на плату минус к минусу, плюс к плюсу.

Единственное исключение – это платы фирмы Asus. У них маркировка полярности сделана наоборот, т.е. закрашенный полукруг у них — это плюс.
Именно на материнской плате Asus мы сегодня и будем проводить замену конденсаторов.

Нам нужно определить, какие конденсаторы вздулись или полопались. Мне пришлось ломать «кондер» для демонстрации 😀 Истинно вздутые конденсаторы выглядят немного иначе, но, надеюсь, что суть вам ясна.

Также мы должны найти этот конденсатор на обратной стороне платы.

Итак, мы с вами определили конденсатор под замену с обеих сторон материнки. Теперь можно приступать к пайке.

Отпаиваем старый конденсатор

Не забываем о технике безопасности и подкладываем под плату силиконовый коврик.

На ножки целевого конденсатора наносим флюс для того, чтобы пайка получилась качественной.

Для того что бы выпаять старый конденсатор было проще, желательно нагреть место пайки термофеном. Выставляем температуру на 300-320 градусов на паяльной станции.

И прогреваем место пайки на расстоянии 4-5 см.

Далее подготавливаем паяльник – для этого смачиваем жало флюсом и накладываем припой, делая каплю «жидкой пайки» на конце жала.

Должно получиться вот так.

Это нужно для того, чтобы старый (заводской) припой смешался с новым. Это упростит пайку.
Не забываем выставить температуру 300-320 градусов. Это температура плавления припоя.

На заготовленные ножки конденсатора прикладываем паяльник так, чтобы капля полностью покрыла ножку.

Стараемся вытащить конденсатор с другой стороны. Ни в коем случае не тянем его руками, так как можно сильно обжечься.

Можно поставить материнку вот так

После того, как вы выпаяли старый конденсатор, нужно убрать припой из отверстий на плате.
Это можно сделать оловоотсосом или же оплёткой. По мне так проще второй вариант.

Положите оплетку поверх отверстий и ведите жалом, пока не увидите, что медные усики забрали весь припой на себя.
Для большей эффективности сквозь оплётку проткните отверстия, но не прикладывайте чрезмерных усилий, так как можно повредить текстолит.

Ставим новый конденсатор

И вот финишная прямая.
Вставляем новый конденсатор в выпаянное нами отверстие.

Не забывайте про полярность на плате и конденсаторе (в особенности, что касается плат Asus).

С обратной стороны у нас должно получиться вот так.

Наносим флюс по самый верх этих ножек и, проводя каплей «жидкой пайки» снизу вверх по ножке, запаиваем деталь. Припой сам сольётся по ножке и встанет на плату. Если конденсатор не шатается, значит, у вас всё получилось.

По окончании работ обязательно снимите остатки флюса обезжиривателем.
Дело в том, что оставленный флюс начнет разрушать текстолит на плате.

Ножки нужно будет обрезать, но прямо под корень их не рубите, так как конденсатор просто выпадет, и вся работа пойдет насмарку.

Вот и всё. Материнская плата снова работает, компьютер включается, а вы прокачали свой скил!
Финальный результат выглядит так.

Те самые ножки

Лицевая сторона. Все готово!

Всем пока!


Post Views: 1 133

Определение правильной полярности предположительно неправильно поляризованного конденсатора

спросил

Изменено
4 года, 5 месяцев назад

Просмотрено
2к раз

\$\начало группы\$

Я чиню аудиоинтерфейс (Scarlett), который плохо себя вел, и нашел вероятную причину — вздувшийся конденсатор. Тем не менее, похоже, что он припаян к плате задом наперед (судя по экрану на плате!). Учитывая, что это серийное устройство, возможно, оно было неправильно экранировано и собрано правильно. Эта штука работала много лет.

Учитывая, что он должен был на самом деле взорваться, есть ли способ проверить плату с помощью мультиметра на фактическую предполагаемую полярность?

  • конденсатор
  • полярность

\$\конечная группа\$

3

\$\начало группы\$

Можно предположить, что конденсатор имеет маркировку, не соответствующую его полярности. Это было известно во время производства. Это объясняет его многолетнюю работу.

Focusrite Scarlett 2i4 внутри.

\$\конечная группа\$

3

\$\начало группы\$

Забавно, на самом деле добавили два плюса на экран и все равно поставили задом наперёд.

Вы можете включить его и посмотреть, какой вывод более положительный, но включение питания без колпачка также может повлиять на результаты.

Вам лучше слегка припаять колпачок так, как он был, так как он работал, оставив ножки длинными в том направлении, которое вы считаете правильным, затем включите питание и проверьте положительное напряжение на положительном. Затем выключите питание и правильно установите колпачок, при необходимости перевернув.

\$\конечная группа\$

5

\$\начало группы\$

Проверьте непрерывность («нулевое» сопротивление) между TP1 и каждым из отверстий конденсатора.
Отверстие, которое подключено к контрольной точке, положительное .

\$\конечная группа\$

2

\$\начало группы\$

Дано ;

  • работало много лет
  • входной накопительный конденсатор для регулятора 3,3 В
  • имеет контрольную чернильную метку QC для проверки полярности
    • Я пришел к выводу, что трафаретная печать неверна дважды (смеется).

Деталь для замены должна быть с таким же или более высоким напряжением.

  • Твердый тантал Е-колпачки обычно выдерживают до 10% или номинальное напряжение в обратном направлении (а некоторые до 25%) (на основе опыта аэрокосмической промышленности с 1975. ) Артикул

  • Но колпачки из оксида алюминия начинают разрушаться при -1 В и выходят из строя при -1,5 В постоянного тока.

    Низкий ESR может быть очень желательным, а также такое же или более высокое напряжение и такое же значение в пределах того же допуска с тем же шагом выводов и тем же диаметром.

\$\конечная группа\$

3

\$\начало группы\$

Я видел тантов, смонтированных задом наперёд, которые работали годами, а другие выходили из строя за считанные секунды. Однако алюминий должен выйти из строя довольно быстро. Обратное напряжение свыше 1,5 В быстро снимет диэлектрик с фольги. Это говорит о том, что экран неправильный.

РЕДАКТИРОВАТЬ Алюминий может выдерживать обратное напряжение до 1,5 вольт согласно примечаниям по применению на компакт-диске.

\$\конечная группа\$

1

\$\начало группы\$

Частичный реверс-инжиниринг

Проследите схему вокруг этого колпачка — найдите микросхемы, подключенные к узлам этого колпачка, просмотрите таблицу данных и укажите, какой узел должен быть положительным, а какой — отрицательным.

Щуп непрерывности/низкого сопротивления (< 1 Ом)

  • близлежащие узлы IC и узлы крышки
  • заземление устройства или разъем питания постоянного тока или порты ввода-вывода
  • контрольных точек, четко обозначенных как шины напряжения

(Подождите некоторое время и поменяйте провода местами, чтобы убедиться, что вы не читаете ложно-минимальные значения из-за зарядки других крышек. ) для дальнейших советов, предоставляющих частичную схему.

Измерение во время работы

Установите крышку обратно и прощупайте узлы вольтметром или (лучше) осциллографом.

(Это также может привести к неправильным результатам в зависимости от функции колпачка и используемого метода измерения и может сопровождаться обратным проектированием.)

\$\конечная группа\$

Зарегистрируйтесь или войдите

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как маркируется конденсатор на печатной плате ПК?

pc due image by Renato Francia from Fotolia.com

Автор: John Papiewski Обновлено 12 апреля 2017 г.

Идентифицировать конденсатор в цепи в 1950-х годах было легко. Схемы состояли всего из нескольких компонентов, а конденсаторы были четко обозначены. Сегодня не только на печатной плате имеется гораздо больше видов деталей, но и их может быть трудно отличить друг от друга. К счастью, и на печатных платах, и на их частях напечатаны коды, которые помогут вам их идентифицировать.

Печатная плата

Большинство коммерческих печатных плат наносятся трафаретной печатью до того, как производитель добавляет детали. Печатная надпись может включать название компании, логотип, номер модели и расположение основных компонентов. Дизайнеры отмечают расположение конденсаторов буквой «C», за которой следует порядковый номер. Таким образом, первые два конденсатора будут помечены «C1» и «C2». Эти маркировки упрощают производство и ремонт, поскольку вы можете легко идентифицировать отдельные компоненты.

Местонахождение

Вы найдете большую часть маркировки, нанесенной трафаретной печатью, на стороне компонентов печатной платы. Все припаянные компоненты располагаются на одной стороне платы, а маркировка позволяет идентифицировать каждую часть. Инженеры тщательно раскладывают печатную плату, когда она впервые проектируется, и размещают детали и надписи, чтобы вы могли видеть трафаретную печать, когда детали установлены. Детали не закрывают надписи.

Традиционные конденсаторы

Традиционные конденсаторы поставляются в виде компонентов цилиндрической формы с двумя соединительными проводами. Осевая компоновка имеет по одному проводу, выходящему с каждого конца, в радиальном типе оба провода выходят прямо с одного конца. В большинстве случаев на конденсаторе указаны номиналы для облегчения идентификации. Маркировка включает название производителя, значение емкости конденсатора и его номинальное напряжение. Вы можете легко идентифицировать такие конденсаторы по их форме, размеру и маркировке.

Конденсаторы для поверхностного монтажа

Совсем недавно производители представили детали для поверхностного монтажа, включая конденсаторы. Эти прямоугольные и плоские детали предназначены для крепления к верхней стороне печатной платы. Детали для поверхностного монтажа очень компактны, что увеличивает плотность компонентов и скорость сборки для крупносерийного производства. Поскольку эти детали очень малы, они могут иметь или не иметь напечатанных цифр, как на традиционном конденсаторе.

Полярность

Некоторые конденсаторы имеют полярность, то есть положительную и отрицательную сторону. Изготовитель печатной платы должен правильно установить конденсатор, иначе он рискует повредить как деталь, так и схему. Традиционные конденсаторы имеют маркировку, такую ​​как знак минус, для обозначения полярности. Сама печатная плата также имеет трафаретные метки, чтобы показать положительную или отрицательную сторону.
