Как определить обратную и прямую полярность аккумулятора?

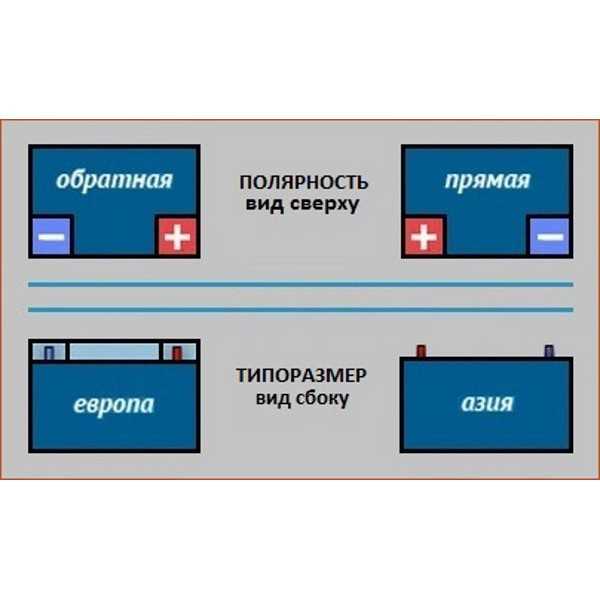

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов).

Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке:

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

Если плюс справа, то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».

Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники емкостью более 110 Ач:

«3» — «+» слева (евро, обратная). Для европейских грузовиков.

«4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

Снять аккумулятор с автомобиля.

Обработать выводы батареи раствором воды с содой.

Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.

При необходимости зачистить выводы металлической щеткой.

После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.

Поставить АКБ в гнездо на автомобиль.

Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.

При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

Отзывы о нас

Юлия

02.09.2021

Большое спасибо, ребятам!!! По телефону все доступно рассказали, через час уже приехали и установили!!! Приятное,…

Алексей

07.02.2021

Обратился сегодня ( 7. 02.2021.) раз пять. Ответили , подсказали, одекватные ребята на Сырокомли)

методы распознания европейской и российской маркировки

Перепутать клеммы аккумуляторной батареи может даже опытный автомобилист. Неправильное подключение АКБ может привести к замыканию, воспламенению, повреждению бортового компьютера, проводки и прочим проблемам. Чтобы избежать нежелательных последствий, каждый водитель должен знать, как определить полярность аккумулятора автомобиля на европейских и отечественных батареях.

Содержание

Что такое полярность
Определение величины
Расположение токовыводящих элементов
Как отличить аккумуляторы
АКБ для грузовых автомобилей
Нераспространенные типы батарей
Последствия неправильного подключения
Определение полюсов при отсутствии маркировки
Полезные советы и правила ухода

Что такое полярность

Выбирая аккумулятор для автомобиля, следует обращать внимание на его характеристики. Чтобы подобрать идеальный агрегат, нужно смотреть на номинальную емкость, тип и размер корпуса, полярность батареи и прочие параметры. Сложность может возникнуть из-за того, что на отечественных машинах зачастую представлено прямое расположение токовыводящих элементов. На зарубежных авто чаще имеется обратная полярность. Неправильный выбор аккумуляторной батареи может усложнить процесс установки, подключения и эксплуатации.

Полярность аккумулятора — это характеристика, определяющая расположение внешних выводов тока, которые можно увидеть на верхней либо лицевой панели батареи. Наибольшее распространение получила прямая и обратная схема размещения, но встречаются и более экзотические системы установки токовыводящих элементов, которые редко можно увидеть на отечественном или зарубежном рынке.

Определение полярности аккумулятора играет важную роль в работоспособности автомобиля. Дело в том, что ниша, предназначенная для установки батареи, предусматривает определенное расположение прибора. Агрегат с противоположным размещением полярности не позволит выполнить правильное подключение, это может проявляться в недостатке длины проводов. Как следствие, новую АКБ не удастся установить и эксплуатировать.

Конечно, можно попробовать удлинить электропровода, поменять расположение аккумулятора. Но проще поехать в магазин, где была куплена деталь, и заменить ее на нужную. Чтобы провести удачную замену, необходимо научиться различать полярность автомобильного аккумулятора.

Если говорить проще, то полярность АКБ — это расположение ее клемм.

Определение величины

Чтобы понять, какая имеется полярность аккумулятора (прямая или обратная), нужно поставить его перед собой, обратив к себе лицевую сторону устройства, на которой присутствуют знаки «плюс» и «минус». Если минус находится слева, а плюс справа, это не что иное, как обратная. Если же, наоборот, справа находится минус, а слева плюс, это прямая.

Чтобы уметь безошибочно с одного взгляда определять тип полярности, достаточно обратить внимание на один из двух противоположных знаков.

Например, можно просто посмотреть, где находится плюс — справа или слева, и тогда сразу все станет понятно.

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Вот и вся классификация полярности аккумуляторов для легковых машин. Разобраться с этим сможет даже школьник, но бывают случаи, когда маркировка на АКБ отсутствует, и тогда приходится прибегать к подручным способам определения прямой и обратной полярности.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели.

Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.

Последствия неправильного подключения

Многие неопытные владельцы авто задаются вопросом, можно ли устанавливать в машине аккумуляторы с другой полярностью и чем может обернуться неправильное подключение. Перепутанные клеммы могут привести к серьезным последствиям.

К числу серьезных поломок, к которым может привести выбор автомобильной батареи с неподходящей полярностью, относятся:

Замыкание, которое заканчивается сгоранием нескольких предохранителей. Такую поломку можно быстро и недорого исправить. Предотвратить перегорание можно, если своевременно заметить искры, появляющиеся при подключении АКБ.
Воспламенение, возникающее при долгой эксплуатации неправильно подключенной батареи. Из-за этого сперва загораются мелкие провода, а потом и более крупные элементы.
Разрушение АКБ, которое происходит из-за оплавления некоторых деталей и разряжения батареи вследствие воздействия обратного заряда.
Поломка бортового компьютера, ремонт которого любому водителю обойдется дорого из-за высокой стоимости новой платы.
Сгорание предохранителей, которые можно поменять на новые защитные элементы в течение нескольких минут.
Поломка генератора, замена которого может сильно ударить по карману невнимательного автолюбителя. Часто на нем устанавливаются защитные предохранители, предотвращающие такие поломки. В таком случае менять генератор не придется, достаточно будет купить новый диодный мост.
Повреждение электропроводов и сигнализации, которые быстро выходят из строя при неправильной установке аккумуляторной батареи.

Современные автомобили оснащены надежной системой защиты от неверного подключения и воздействия обратного тока. Если присутствует защитная система, то неудачный опыт может обернуться заменой нескольких предохранителей, поэтому не стоит сильно волноваться по этому поводу.

В любом случае лучше поменять аккумулятор с неподходящей полярностью. Несоответствие модели поможет определить длина минусовых и плюсовых проводов, которых попросту не будет хватать для подключения. Конечно, можно схалтурить и удлинить их, но неверно выбранное сечение или слабая оплетка приведут к тем же последствиям, что и неправильно подобранная АКБ.

Определение полюсов при отсутствии маркировки

Положительные и отрицательные токовыводы выделяются знаками (плюс и минус) или цветами. Плюсовой заряд производители обозначают красным, а минусовой — черным или синим оттенком. Ситуации, когда опознавательные знаки отсутствуют, довольно редки, но все же встречаются на практике. Определить полярность аккумулятора автомобиля в таком случае можно следующими способами:

Измерение диаметра токовыводящих элементов. Плюсовые клеммы имеют больший размер. Для европейского типоразмера диаметр положительного вывода будет составлять 19.5 мм, для азиатского — 12.7 мм. Чтобы получить точное измерение, следует воспользоваться штангенциркулем.
Эксперимент с лимонной кислотой. Для того чтобы определить расположение клемм, необходимо приготовить слабый раствор и разлить его в два стакана. К выводам прикручивается тонкая медная проволока, оголенные концы которой опускаются в кислую жидкость. Если в одной из емкостей наблюдается активное газообразование, там находится минусовой вывод.
Эксперимент с сырым картофелем. Для этого нужно взять один овощ, разрезать его пополам и поместить в него медные проводки, отходящие от минусового и плюсового токовывода, на расстоянии 1 см. Возле проволоки, которая исходит от положительно заряженной клеммы, появятся зеленые пятнышки.
Измерение напряжения мультиметром. Необходимо щупами коснуться токовыводов автомобильного аккумулятора и посмотреть на показания. Если мультиметр показывает положительный заряд, то под красным проводом находится клемма со знаком «+», а под черным — минус. Если же прибор демонстрирует минусовое напряжение, то плюсовой вывод располагается под черным щупом.

Эти простые способы помогут самостоятельно определить полярность аккумуляторной батареи любого автомобиля.

Чтобы машина исправно работала, каждому автомобилисту необходимо познакомиться с методами определения полярности АКБ. Для этого нужно научиться различать маркировку на этикетке или воспользоваться подручными средствами, которые помогут распознать месторасположение токовыводов. Узнав это, можно запросто определить европейскую и российскую полярность автомобильного аккумулятора.

Полезные советы и правила ухода

Если перепутать аккумулятор или нарочно, с целью эксперимента, поставить не тот, который нужен, последствия будут очень печальными. В этом случае сразу выйдет из строя вся электроника в автомобиле, в том числе ЭБУ. В худшем случае машина может сгореть полностью.

Ни в коем случае нельзя экспериментировать. Если, например, есть аккумулятор с обратной полярностью, но требуется прямая, то нужно обязательно заменить его.

Чтобы продлить срок службы автомобильного аккумулятора, нужно за ним ухаживать:

Правильно заряжать. Нельзя допускать полного разряда.
Поверхность периодически чистить.
При снятии сначала отсоединять отрицательную клемму и только потом уже положительную.
Если планируется долго не использовать автомобиль, лучше снять батарею и хранить ее в сухом и теплом помещении.

Аккумулятор — это важная составляющая любого автомобиля, поэтому необходимо беречь его, правильно присоединять и отсоединять. Если устройство испортилось, приобретать новое нужно исключительно в специализированном магазине.

4.12: Формы и свойства — полярные и неполярные молекулы

Последнее обновление
Сохранить как PDF

Идентификатор страницы: 351234

Цель обучения

Определить, является ли молекула полярной или неполярной.

Молекулярная полярность

Чтобы определить, является ли молекула полярной или неполярной, часто бывает полезно посмотреть на структуры Льюиса. Неполярные соединения будут симметричными, что означает, что все стороны вокруг центрального атома идентичны — связаны с одним и тем же элементом без неподеленных пар электронов. Обратите внимание, что тетраэдрическая молекула, такая как \(\ce{CCl_4}\), является неполярной. Рисунок (\(\PageIndex{1}\). Другая неполярная молекула, показанная ниже, представляет собой трифторид бора, BF ₃ . BF ₃ _{представляет собой тригональную плоскую молекулу, и все три периферийных атома одинаковы.}

Рисунок \(\PageIndex{1}\) Некоторые примеры неполярных молекул на основе молекулярной геометрии (BF ₃ _{и CCl ₄ ).}

Полярные молекулы асимметричны, либо содержат неподеленные пары электронов на центральном атоме, либо имеют связанные атомы с различной электроотрицательностью. Это работает довольно хорошо, пока вы можете визуализировать молекулярную геометрию. Это сложная часть. Чтобы знать, как связи ориентированы в пространстве, вы должны хорошо разбираться в структурах Льюиса и теории VSEPR. Предполагая, что вы это делаете, вы можете посмотреть на структуру каждого из них и решить, полярна она или нет — независимо от того, знаете ли вы электроотрицательность отдельного атома . Это потому, что вы знаете, что все связи между разнородными элементами полярны, и в этих конкретных примерах не имеет значения, в каком направлении указывают векторы дипольного момента (наружу или внутрь).

Полярная молекула представляет собой молекулу, в которой один конец молекулы слегка положительный, а другой конец слегка отрицательный. Двухатомная молекула, состоящая из полярной ковалентной связи, такой как \(\ce{HF}\), является полярной молекулой.

Как упоминалось в разделе 4.7, поскольку электроны в связи находятся ближе к атому F, эта сторона молекулы приобретает частичный отрицательный заряд, который обозначается δ− (δ — строчная греческая буква дельта) . Другая сторона молекулы, атом H, принимает частичный положительный заряд, который представлен δ+. Две электрически заряженные области на обоих концах молекулы называются полюсами, подобно магниту, имеющему северный и южный полюса. Молекула с двумя полюсами называется 9.0032 диполь (см. рисунок ниже). Фторид водорода является диполем.

Рисунок \(\PageIndex{2}\) Диполь – это любая молекула с положительным и отрицательным концами, возникающая в результате неравномерного распределения электронной плотности в молекуле.

Для молекул с более чем двумя атомами молекулярная геометрия также должна учитываться при определении того, является ли молекула полярной или неполярной. На рисунке ниже показано сравнение между углекислым газом и водой. Углекислый газ \(\left( \ce{CO_2} \right)\) представляет собой линейную молекулу. Атомы кислорода более электроотрицательны, чем атом углерода, поэтому есть два отдельных диполя, направленных наружу от атома \(\ce{C}\) к каждому атому \(\ce{O}\). Однако, поскольку диполи имеют одинаковую силу и ориентированы таким образом, они компенсируются, и общая молекулярная полярность \(\ce{CO_2}\) равна нулю.

Молекула воды изогнута из-за наличия двух неподеленных пар у центрального атома кислорода. Отдельные диполи направлены от атомов \(\ce{H}\) к атому \(\ce{O}\). Из-за формы диполи не компенсируют друг друга, а молекула воды полярна. На рисунке ниже чистый диполь показан синим цветом и направлен вверх.

Рисунок \(\PageIndex{3}\) Молекулярная геометрия молекулы влияет на ее полярность. Каждая связь СО имеет дипольный момент, но они направлены в противоположные стороны, так что общая молекула СО2 неполярна. Напротив, вода полярна, потому что моменты связей ОН не компенсируются.

Три другие полярные молекулы показаны ниже со стрелками, указывающими на более электронно-плотные атомы. Как и в молекуле воды, ни один из моментов связи не компенсируется.

Рисунок \(\PageIndex{4}\) Некоторые примеры полярных молекул на основе молекулярной геометрии (HCl, Nh4 и Ch4Cl).

Подводя итог, чтобы быть полярной, молекула должна:

Содержать по крайней мере одну полярную ковалентную связь.
Имеют такую молекулярную структуру, что сумма векторов дипольного момента каждой связи не сокращается.

Этапы идентификации полярных молекул

Нарисуйте структуру Льюиса
Выяснить геометрию (используя теорию ВСЕПР)
Визуализируйте или нарисуйте геометрию
Найдите чистый дипольный момент (вам не нужно выполнять расчеты, если вы можете визуализировать его)
Если чистый дипольный момент равен нулю, он неполярен. В противном случае он полярен.

Пример \(\PageIndex{1}\):

Пометьте каждый из следующих элементов как полярный или неполярный.

Вода, H ₂ O:
Метанол, CH ₃ OH:
Цианистый водород, HCN:
Кислород, O ₂ :
Пропан, C ₃ H ₈ :

Раствор

Вода полярная. Любая молекула с неподеленными парами электронов вокруг центрального атома является полярной.
Метанол полярен. Это не симметричная молекула. Сторона \(\ce{-OH}\) отличается от остальных 3 сторон \(\ce{-H}\).
Цианистый водород полярен. Молекула не симметрична. Азот и водород имеют разную электроотрицательность, что создает неравномерное притяжение электронов.
Кислород неполярен. Молекула симметрична. Два атома кислорода притягивают электроны с одинаковой силой.
Пропан неполярен, потому что он симметричен, с атомами \(\ce{H}\), связанными со всех сторон вокруг центральных атомов, и без неподеленных пар электронов.

Упражнение \(\PageIndex{1}\)

Пометьте каждое из следующих веществ как полярное или неполярное.

а. СО ₃

б. NH ₃


Ответить на: неполярный
Ответ б: полярный

Резюме

Неполярные молекулы симметричны и не имеют неподеленных электронов.
Полярные молекулы асимметричны, либо содержат неподеленные пары электронов на центральном атоме, либо имеют связанные атомы с разной электроотрицательностью.

Авторы и авторство

StackExchange (томий).
Мариса Альвиар-Агню (Городской колледж Сакраменто)
Генри Эгнью (Калифорнийский университет в Дэвисе)

Наверх

Была ли эта статья полезной?

Тип изделия
Раздел или Страница
Показать страницу TOC
№ на стр.
Включено
да
Теги
1. источник[1]-хим-153803

Как определить полярность молекулы

Обновлено 26 марта 2020 г.

Является ли молекула полярной или нет, полностью зависит от полярности связей в данном соединении и некоторых параметров этих связей. Но прежде чем углубляться в то, как определить полярность, вот краткое объяснение полярности

Что делает что-то полярным?

Молекула называется полярной, если одна ее часть имеет частичный положительный заряд, а другая — частичный отрицательный заряд.

В связи атомы могут либо делиться электронами (ковалентно), либо отдавать их (ионно). Таким образом, атом, который удерживает электроны ближе, будет более отрицательно заряжен, чем другой атом.

Электроотрицательность — это мера того, насколько конкретному элементу нужны электроны. В разделе Ресурсы вы найдете периодическую таблицу, в которой сообщается об электроотрицательности каждого элемента. Чем выше это число, тем больше атом этого элемента будет «захватывать» электроны в связи.

Значения электроотрицательности могут помочь вам определить, является ли связь между двумя атомами ковалентной или полярно-ковалентной. Для этого нужно найти абсолютное значение разности электроотрицательностей двух атомов. Основываясь на этой разнице, в следующей таблице указано, является ли связь полярной ковалентной, ковалентной или ионной.

Определение типа связи
Тип связи	Разница электроотрицательности
pure covalent	<0.4
polar covalent	between 0.4 and 1.8
ionic	>1.8

https: //chem.libretexts.org/Courses/Oregon_Institute_of_Technology/OIT%3A_CHE_202_-_General_Chemistry_II/Unit_6%3A_Molecular_Polarity/6.1%3A_Electronegativity_and_Polarity

Например, поскольку разница электроотрицательностей между H (2,2) и O (3,24) равна 1. быть полярной ковалентной. Но что это означает для молекулы, содержащей связь ОН?

Полярность связи в сравнении с полярностью молекулы

Хотя связь внутри молекулы может быть полярной, сама молекула может не быть полярной. Почему это?

Частичные заряды или дипольные моменты (вытекающие из полярности связи) важны для определения молекулярной полярности. Но, все облигации должны быть учтены. Если векторы частичного заряда/дипольного момента в конечном итоге сокращаются, молекула может быть неполярной.

Чтобы предсказать дипольные моменты, вы должны изучить геометрию связей, которую вы можете найти с помощью теории отталкивания электронной пары валентной оболочки (VSEPR). Эта теория начинается с идеи, что пары электронов в валентной оболочке атома отталкиваются друг от друга. Таким образом, электронные пары вокруг атома будут ориентироваться, чтобы свести к минимуму силы отталкивания.

Взгляните на воду. Вода связана с двумя атомами водорода, а также имеет две неподеленные пары электронов. Из-за двух заимствованных пар молекула имеет тетраэдрическую изогнутую форму. Чтобы определить, является ли молекула полярной, вы должны посмотреть на векторы частичного заряда.

Во-первых, на молекуле две пары электронов, что означает, что в этом направлении будет большой вектор частичного заряда. Во-вторых, кислород более электроотрицательный, чем водород, и будет поглощать электроны. Это означает, что вектор частичного заряда на каждой связи будет иметь компонент, указывающий на кислород.

В то время как внутренняя составляющая вектора на каждой связи аннулируется, часть, указывающая на кислород, не будет. Таким образом, будет чистый частичный отрицательный заряд на кислородной стороне молекулы и чистое частичное положение на водородной стороне молекулы. Таким образом, вода является полярной молекулой.

Что насчет CO ₂ ?

Во-первых, CO ₂ не имеет неподеленных пар, так как все электроны участвуют в двух наборах двойных связей между C и O.
