Маркировку наносят на цилиндрическую поверхность резистора в виде точек или круговых полос поясков. Она обозначает номинальное сопротивление резистора и допускаемое отклонение его сопротивления от номинального значения. Маркировочные знаки сдвинуты к одному из торцов резистора. Первым считают знак, нанесенный рядом с торцом. Если длина резистора не позволяет сдвинуть маркировку к одному из торцов, последний знак делают в 1,5 раза крупнее остальных.

Маркировочные знаки располагают на резисторе слева направо в следующем порядке: первый знак — первая цифра; второй знак — вторая; третий — множитель. Это — номинальное сопротивление. Четвертый знак — допускаемое отклонение сопротивления. Для резисторов с номинальным сопротивлением, выраженным тремя цифрами и множителем, цветовая маркировка состоит из пяти знаков: первые три знака — три цифры номинала: четвертый знак — множитель, пятый — допустимое отклонение сопротивления.

Владимир Профи 11 лет назад Маркировка резисторов с проволочными выводами Резисторы, в особенности малой мощности — чрезвычайно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.

Прочитать на такой детали номинал с десятичной запятой невозможно. Поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения К — для килоомов, М — для мегаомов, E или R для единиц Ом. Однако и в таком виде читать номиналы трудно. Поэтому, для особо мелких резисторов применяют маркировку цветными полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на двузначное число, указанное первыми двумя полосками.

Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления ТКС. Alex Знаток 2 года назад Вот скажите номинал на такой металоплёночный, я не могу определить и программы такой нет. Похожие вопросы. Также спрашивают.

Резисторы 1 ком

Как правило, первая полоса расположена ближе к одному из выводов резистора, иногда она шире остальных надо заметить, что на практике выдерживается не всегда. Если на корпус резистора нанесено четыре полосы, то цвет первых двух полос соответствует первым цифрам сопротивления. Третья полоса обозначает степень десяти, то есть множитель, на который надо умножить число, обозначенное первыми двумя полосами, чтобы получить сопротивление резистора в Омах, или иначе говоря число нулей после первых двух цифр. В случае пятиполосного обозначения первые три первые полосы соответствуют сопротивлению, четвертая — множитель, а пятая — допуск. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления ТКС. В дополнение, надо заметить, что помимо стандартной цветовой маркировки, некоторые фирмы применяют нестандартную внутрифирменную маркировку. Нестандартная маркировка может применяться для отличия резисторов, изготовленных по стандартам «Military», от стандартов промышленного и бытового назначения, или для указания на огнестойкость и т.

Для резисторов с номинальным сопротивлением, выражаемым двумя цифрами и множителем, цветовая маркировка состоит из четырех знаков или.

Вычисление сопротивления резистора по цветовой кодировке

При протекании электрического тока через резистор, его проводящий элемент нагревается. Тепло передаётся через конструктивные элементы резистора к поверхности его корпуса, а с поверхности распространяется в окружающее пространство в виде теплового излучения, а также прямой передачей при соприкосновении с окружающей средой конвективное охлаждение. Для поддержания оптимального температурного режима резистора, необходимо соблюдение условия, при котором количество выделяемого тепла должно эффективно отдаваться в окружающую среду. Если габариты корпуса, а соответственно и площадь поверхности резистора соприкасающейся с внешней средой не достаточна, часть выделяемого тепла будет накапливаться в резисторе, его температура будет расти до выхода из строя. В радиолюбительской практике чаще встречается более короткий ряд: 0,; 0,; 0,5; 1,0; 2,0; 3,0 и 5,0 Вт. Если резистор перегревается — его габаритная мощность выбрана не верно. При этом можно выбрать более мощный резистор. Делается это просто. Выбираем из стандартного ряда наибольшее близкое значение. По ГОСТу можно выбрать 4 Вт, но таковых может не оказаться в наличии или радиомагазине, поэтому можно взять более распространённый вариант — 5 Вт.

Резисторы, маркировка резисторов, схемы включений, расчёт

Резистор — пассивный элемент электрических цепей, обладающий определённым или переменным значением электрического сопротивления, предназначенный для линейного преобразования тока в напряжение и напряжения в ток, ограничения тока, поглощения электрической энергии и др. При последовательном соединении резисторов их сопротивления складываются, и их общее сопротивление будет больше наибольшего из сопротивлений. При параллельном соединении резисторов складываются величины, обратные сопротивлению. Как при параллельном так и при последовательном соединении резисторов, итоговая мощность будет равна сумме мощностей соединяемых резисторов.

Весьма широко используемый компонент практически всех электрических и электронных устройств. Схема замещения резистора чаще всего имеет вид параллельно соединённых сопротивления и ёмкости.

Как узнать мощность резистора по полоскам

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения К — для килоомов, М — для мегаомов, E или R для единиц Ом. Кроме того, любой номинал отображается максимум тремя символами. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками.

Резисторы 1 ком

Продолжаем изучать основы электроники и сегодня наш разговор будем посвящен одному компоненту, без которого невозможно представить ни одну электрическую цепь, а именно резистору. Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас. Наш калькулятор цветовых маркировок резисторов поддерживает самые популярные маркировки с четырьмя, пятью и шестью цветовыми полосками. Для работы с данным инструментом необходимо выбрать в выпадающих списках цвета полосок резистора. После чего вы увидите в полях ниже, его сопротивление, погрешность и температурный коэффициент ТКС. Как вы уже догадались, чем больше полос у резистора, тем точнее можно определить его номинал и параметры. Первые две полосы, а у резисторов с пятью и шестью полосками — три, обозначают цифры.

Вычисление сопротивления резистора по цветовой кодировке .. которая умножается на двузначное число, указанное первыми двумя полосками.

Как узнать мощность резистора по полоскам

Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка. Правильна ли Специальная теория относительности?

Калькулятор цветовой маркировки резисторов

ВИДЕО ПО ТЕМЕ: Как читать схемы ,урок №1- РЕЗИСТОРЫ

Чтобы различать электронные компоненты — сопротивления, конденсаторы и прочее — нужна маркировка. С её помощью обозначаются номиналы элементов. Резисторы маркируют двумя основными способами: буквенным или цифровым, а также цветовым. Если с буквенными обозначениями в большинстве случаев можно разобраться без вспомогательных материалов, то с цветовой маркировкой достаточно сложно. Она представляет собой набор полосок или колец фактически наносится по всей окружности корпуса элемента разных цветов. Каждая из них несет в себе определенную информацию, например цифры, множитель, допуск.

Резистор англ. На практике же резисторы в той или иной степени обладают также паразитной ёмкостью, паразитной индуктивностью и нелинейностью вольт-амперной характеристики.

Маркировка резисторов по цвету

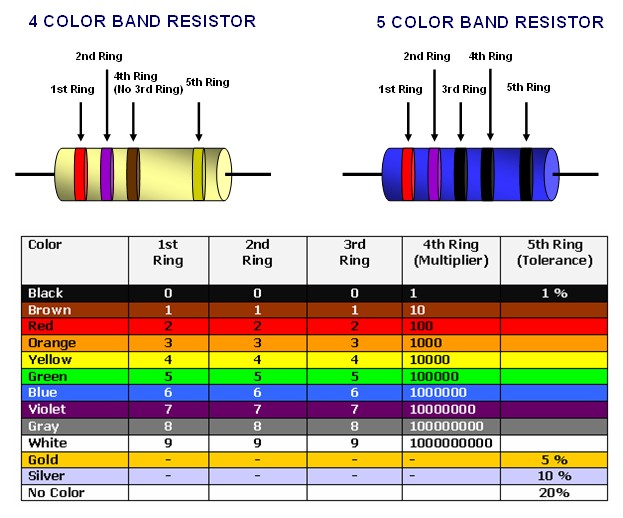

Расчет номинала резистора по цветовому коду: укажите количество цветных полос и выберите цвет каждой из них меню выбора цвета находится под каждой полоской. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении справа — налево. Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой. Обычно первая полоска или толще остальных, или расположена ближе к краю резистора.

На практике же резисторы в той или иной степени обладают также паразитной ёмкостью, паразитной индуктивностью и нелинейностью вольт-амперной характеристики. В соответствии с ним, постоянные резисторы обозначаются следующими образом:. Маркировка резисторов с проволочными выводамиРезисторы, в особенности малой мощности — чрезвычайно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой невозможно.






Цветовая маркировка резисторов

Главная >> Справочная информация на радиодетали >> Цветовая маркировка резисторов

   Резисторы, малой мощности – 0.25 Вт и менее — мелкие детали, резистор мощностью 0,125Вт имеет длину около 5 ти мм. и диаметр порядка 1 мм. Разглядеть на детали такого размера, номинал с запятой затруднительно. Поэтому, когда указывают номинал, взамен десятичной точки пишут букву, в соответствии с единицами измерения (К — используют для килоомов, М — единица измерения — мегаом, E или R для Ом). К примеру 5K1 обозначает резистор, сопротивлением 5,1 кОм, 2R0 — 2 Ом, 100К — 100 кОм. Но в последнее время для упрощения и удобства чтения применяют маркировку цветными полосами.

   Резисторы с точностью 20 % маркируют тремя полосками, резисторы с точностью 10 % и 5 % имеют маркировку с четырьмя полосками, более точные резисторы — пять или шесть полосок. Две первые полосы всегда означают два первых знака номинала. Если полос 3 , третья полоска определяет десятичный множитель — степень десятки, которая умножается на двузначное число, определенное первыми двумя полосами. В случае – если полос 4, то последняя определяет точность резистора. Если полос 5, третья полоса означает третий знак сопротивления, 4 — я — десятичный множитель, 5-я — точность. 6-я полоса, если она есть, определяет ТКС (температурный коэффициент сопротивления). Если 6-я полоса в полтора раза шире остальных, то это указывает на надёжность сопротивления (% отказов на 1000 часов работы)

Цвет знакаНоминальное сопротивление,
Ом
Допуск,
%
ТКС
[ppm/°C]
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый10-2±10
Золотистый10-1±5
Черный001
Коричневый11110±1100
Красный222102±250
Оранжевый33310315
Желтый44410425
Зеленый5551050,5
Голубой666106±0,2510
Фиолетовый777107±0,15
Серый888108±0,05
Белый9991091

   Стоит заметить, что иногда встречаются сопротивления с 5 полосами, но обычной (5% или 10 %) точностью. В таком случае первые две полосы указывают первые знаки номинала, третья — определяет множитель, четвёртая —указывает на точность, а пятая — ТКС.
