Подключение оборудования к розетке

Технология проектирования и монтажа

время_доступа 4 года назад

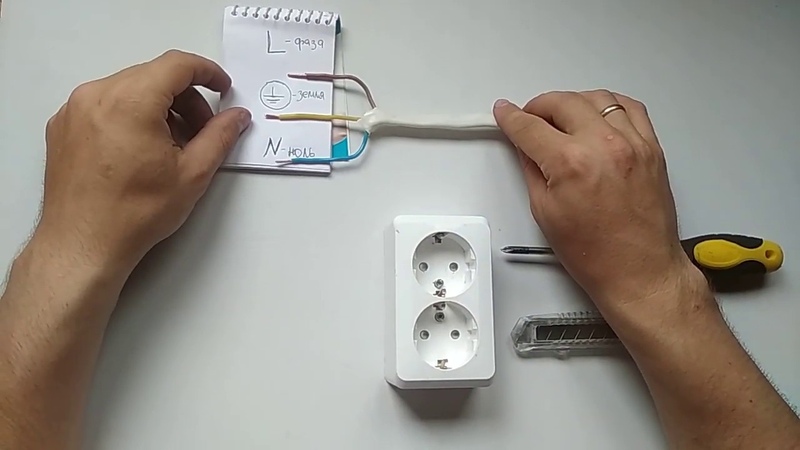

В этой статье приведены рекомендации по подключению оборудования к цепям розеток.

Розетки обычно снабжены кольцевой или радиальной оконечной цепью. В любом случае, ряд элементов постоянно подключенного оборудования также может питаться от цепи. Такое оборудование предпочтительно должно быть мощностью не более 2 кВт. Варианты, доступные электрику для подключения элементов оборудования к цепям розетки, разнообразны, и каждый из них требует принятия определенных решений в отношении местных условий.

Постоянно подключенное оборудование может быть подключено непосредственно к кольцевой конечной цепи с помощью блока соединения с предохранителем, включающего плавкий предохранитель BS 1362 (не более 13 А) или автоматический выключатель типа B или C (не более 16 А), соответствующий BS EN 60898 или BS EN 61009-1 или BS EN 60947-2 . В некоторых существующих установках все еще могут встречаться автоматические выключатели типа 1, 2 или 3, соответствующие BS 3871 .

Выключатель должен быть предусмотрен там, где фиксированный или стационарный прибор, который может создать опасность при нормальном использовании, подключается к источнику питания не через вилку и розетку.

Розетки и соединительные устройства с предохранителями могут подключаться к цепи напрямую или через ответвление.

Правило 411.3.3 требует, чтобы дополнительная защита посредством УЗО с номинальным дифференциальным током срабатывания (I _Δn) не превышала 30 мА и временем срабатывания не более 40 мс при токе нулевой последовательности 5 I _Δn должна быть предусмотрены для штепсельных розеток с номинальным током не более 20 А. Исключение допускается для штепсельных розеток со специальной маркировкой или иным соответствующим образом идентифицированным, предназначенным для подключения определенного элемента оборудования, такого как морозильник.

Количество и расположение розеток должно быть таким, чтобы обеспечить соответствие Правилам 553.1.7. Эти правила предусматривают, что там, где предполагается использование мобильного оборудования, должно быть предусмотрено достаточное количество розеток и даже их расположение, чтобы мобильное оборудование могло питаться от соседней и удобно доступной розетки. .

При рассмотрении такого положения следует должным образом учитывать длину гибкого кабеля, обычно подсоединяемого к переносным приборам и светильникам.

Ответвления

Ответвление — это ответвление от конечного контура (см. часть 2 BS 7671 ). Ответвление может быть:

• нераспаянным или

• оплавленным.

Ответвление без предохранителей

Ответвление без предохранителей состоит из проводника соответствующей допустимой нагрузки по току, подключенного к клеммам устройства защиты цепи от перегрузки по току в потребительском блоке или непосредственно к клеммам аксессуара, такого как розетка- розетка или распределительная коробка без дополнительной защиты от перегрузки по току в точке подключения (см. рис. 1).

Для радиальных концевых цепей допустимая нагрузка по току проводников с поправкой на особые условия прокладки (I _z), используемых для ответвления без предохранителей, должна быть не менее равной номинальному току (I _n) защитное устройство цепи.

В случае кольцевых концевых цепей медные жилы должны иметь минимальное сечение 2,5 мм ² . Для жил двухжильных кабелей с минеральной изоляцией минимальное сечение поперечного сечения 1,5 мм ² применяется. Кроме того, в любом случае допустимая нагрузка по току (I _z) токопроводящих жил не должна быть менее 20 А (Правила 433.1.103).

К любому аксессуару, входящему в состав цепи, следует подсоединять только один ответвление без предохранителей, питающее одну 1-местную или 2-местную розетку (см. Приложение 15 к BS 7671 ).

В случае кольцевой оконечной цепи каждая ответвление без предохранителей может питать только одну одинарную или одну двойную розетку или один элемент потребляющего ток оборудования.

Ответвление с предохранителем

Ответвление с предохранителем берет свое начало в блоке соединения с предохранителем по BS 1363-4 , который может быть коммутируемого или некоммутируемого типа, как показано на рис. 2.

Проводники, используемые для ответвления с предохранителем должен иметь достаточную пропускную способность по току для подключенной нагрузки и не должен иметь площадь поперечного сечения 2,5 мм ² . Плавленый ответвление защищено патронным предохранителем по BS 1362 . Номинал предохранителя, защищающего отвод с предохранителем, определяется по общему току, потребляемому ответвлением, но не более 13 А. Номинальный ток предохранителя в блоке не должен превышать действующую нагрузочную способность кабеля. образуя шпору.

Количество штепсельных розеток, питаемых отводом с предохранителем, не ограничено. Тем не менее, следует провести оценку, чтобы гарантировать, что ток, потребляемый оборудованием, подключенным через штепсельные розетки, образующие часть ответвления с предохранителем, не превышает номинала предохранителя в блоке подключения при нормальном использовании.

Постоянно подключенные нагрузки

Радиальная цепь, предназначенная для конкретной нагрузки, обычно предоставляется там, где рабочий ток нагрузки таков, что он «доминирует» в цепи. Например, в большинстве случаев стационарный электронагреватель мощностью около 2 кВт и более обслуживается выделенной цепью (см. рис. 3).

При питании нескольких единиц токопотребляющего оборудования от общей цепи при срабатывании устройства защиты цепи произойдет отключение всех единиц. Если отключение элемента оборудования при таких обстоятельствах может вызвать неудобство или опасность, для этого оборудования следует предусмотреть выделенную цепь, чтобы отключение происходило только в случае неисправности, относящейся к этому оборудованию или связанной с ним цепи.

Информацию о программах ELECSA для внутренних установщиков можно найти на сайте www.elecsa.co.uk или по телефону 0333 321 8220 9.0010
