Установка домофона в частный дом в Московской области с гарантией

Узнать больше

Для жителей многоквартирных домов использование домофонов – привычное дело. Их устанавливают давно, а благодаря невысокой стоимости и хорошему выбору простых и надежных моделей эти устройства встречаются в каждом подъезде. На втором месте по степени востребованности подобных приборов находятся офисные здания и производственные помещения.

Благодаря доступности, удобству и функциональности, установка домофона в частном доме быстро набирает популярность.

Что нужно знать о домофонах для частного дома

В многоэтажках наиболее распространены простые и недорогие аудиодомофоны, реже – устройства с камерой. Установка видеодомофона в частный дом несколько отличается от инсталляции в подъезд. В первую очередь это связано со стоимостью. Часто бывает, что не все жильцы хотят переплачивать за домофон с массой дополнительных опций.

Выбирая устройство для себя, можно смело обращать внимание на более современные и функциональные модели с приятным дизайном.

Домофоны для частного дома или коттеджа можно разделить на следующие категории:

аудиодомофоны – наиболее простые переговорные устройства, позволяющие общаться с посетителем посредством аудиосвязи и дистанционно открывать электронный замок на калитке. Основное преимущество таких домофонов – невысокая цена;

видеодомофоны – усовершенствованной вариант аудиодомофона со встроенной в вызывную панель видеокамерой. Такие приборы могут быть как цветные, так и черно-белые. Абонентский блок видеодомофона оснащается монитором. Некоторые модели имеют возможность подключения дополнительных видеокамер для увеличения обзорности пространства у калитки, что в значительной степени повышает уровень безопасности;

беспроводные домофоны – самое современное и дорогостоящее устройство из всех. Но оно имеет весомое преимущество – отсутствие соединительных проводов. Такие домофоны могут передавать сигнал по радиоканалу или с помощью сети Wi-Fi. К недостаткам можно отнести ограниченный радиус действия и чувствительность к электромагнитным помехам.

Нужен ли домофон в частном доме

Вопрос целесообразности установки домофонов в доме волнует каждого, кто рассматривает это устройство в качестве простейшего средства безопасности и повышения уровня комфорта. Вот некоторые преимущества использования домофонной системы в частном доме, на даче или в загородном коттедже:

домофон – это прибор, обеспечивающий надежный контроль доступа на территорию участка. Вместе с ним рекомендуется устанавливать автоматический доводчик двери, который закроет калитку, даже если гость забыл это сделать;

дистанционное управление электромеханическим или электромагнитным замком. Жильцам не нужно идти через весь двор в плохую погоду, чтобы открыть калитку вручную, – это можно сделать, нажав на кнопку домофона;

при использовании видеодомофона появляется возможность не только слышать гостя, но и видеть его. Современные видеоустройства имеют внутреннюю память для хранения фотографий посетителей. Поэтому хозяева всегда будут знать, кто звонил в дверь в их отсутствие;

домофон в частном доме удобен для пожилых людей благодаря дистанционному управлению замком. Не стоит забывать и о детях – при наличии видеодомофона ребенок будет видеть гостя на экране и не откроет дверь незнакомцу;

стоимость. На сегодняшний день цена установки домофонав частном доме, а также стоимость самих устройств значительно снизилась.

Как правильно выбрать домофон

Нынешний ассортимент предполагает множество моделей домофонов в разном ценовом диапазоне. Для оптимального выбора в первую очередь стоит определиться с типом устройства: аудио- или видеодомофон, проводной или беспроводной. Не стоит забывать, что чем больше дополнительных функций предусмотрено в приборе, тем он дороже.

Учитывая широкий выбор различных домофонов от множества производителей, можно запутаться в характеристиках и свойствах. Мы предлагаем профессиональную помощь в выборе подходящего оборудования, его установке и пусконаладке. Работы выполняют мастера с большим практическим опытом.

Подключение видеодомофона: схема и видео подключения

Статьи

Автор Фома Бахтин На чтение 3 мин. Просмотров 7k. Опубликовано 10 марта
Обновлено 19 ноября

Моделей видеодомофонов существует несколько, однако принцип работы у многих из них схожий. Когда вы приобретаете видеодомофон, то почти всегда имеете возможность за дополнительную плату заказать также его подключение. При этом никто не в силах запретить вам произвести подключение такого домофона самостоятельно. Если вы решились на такое, то наберитесь терпения, ведь только правильно подключенный домофон будет служить долго и работать корректно.

Содержание

Схема подключения видеодомофона
Подключение видеодомофона к подъездному домофону
Установка и подключение видеодомофона своими руками. Схема подключения видеодомофона в частном доме
Какие провода закладывать, подключение домофона установка видеодомофона видеонаблюдение безопасность

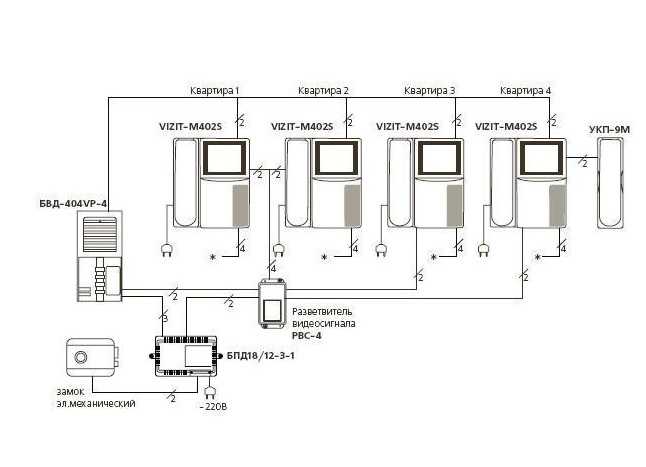

Как подключить видеодомофон к VIZIT своими руками.

Схема подключения видеодомофона

Конструктивно различные модели домофонов также принципиально не отличаются друг от друга, а потому и процесс их монтажа будет приблизительно одинаковым. Начинать подключение видеодомофона своими руками следует с проектировки и составления схемы, если вы не собираетесь использовать уже существующую схему. Важно помнить, что ваша, или чужая, ошибка на этом этапе может повлечь определенные трудности, которые будут связаны с плохой работой домофона, что, в свою очередь, приведет к его переделке.

Камеру для видеодомофона лучше всего установить на уровне среднего роста человека, благодаря чему будет найден такой угол обзора, при котором вы сможете разглядеть любого гостя. Монитор для домофона лучше установить в таком месте, где вам будет удобно использовать его и иметь к нему постоянный доступ. Небольшая проблема возникнет с подключением проводного видеомагнитофона к домофону. Во-первых, вам может не хватить длины проводов, если оба прибора располагаются на значительном расстоянии друг от друга. Во-вторых, провести провода рекомендуем не по полу, где их можно легко задеть и порвать. Обе проблемы решаются очень просто, однако не обратить ваше внимание на них мы не можем.

Если вы используете беспроводной видеомагнитофон, то его подключение к видеодомофону окажется более простым. Сигнал будет передаваться по радиоканалу. Вам понадобится установить блок камеры и блок монитора. Рядом с каждым блоком должна находиться розетка. Если же вы используете проводной видеомагнитофон, то для камеры розетка не нужна – ее питание будет идти через подключенный к сети монитор.

Следующим этапом будет установка всех составляющих видеодомофона. Инструкция поможет вам произвести правильный монтаж всех частей своими руками. Если вы используете проводные устройства, то не забудьте проверить соединения проводов. И, конечно же, не пренебрегайте техникой безопасности – в частности, обесточьте все блоки перед тем как приступите к подключению видеодомофона.

Подключение видеодомофона к подъездному домофону

В том случае если на двери подъезда есть домофон, а вы установили свой на двери квартиры, то их можно объединить. У вас по крайней мере станет одной трубкой в квартире меньше. Чтобы подключить видеодомофон к подъездному, достаточно соединить вызывную панель первого из них с камерой второго. В домофонах есть блок сопряжения, который вы сможете использовать, чтобы произвести необходимое подсоединение. Данный блок занимает один из выходов, имеющихся в видеодомофоне.

При этом благодаря ему возможно подключить камеру, находящуюся в подъездном домофоне, – причем именно к этому блоку. Также можно подключить аудиоканал при желании. Однако помните, что блок сопряжения может быть как внешним, так и внутренним. И внутренний надежнее: он не только скрыт другими панелями и дает возможность при желании подключить еще несколько дополнительных панелей к видеодомофону, но и позволяет регулировать видеосигналы при подключении, а это является несомненным плюсом для мест с плохим освещением.

Установка и подключение видеодомофона своими руками. Схема подключения видеодомофона в частном доме

Какие провода закладывать, подключение домофона установка видеодомофона видеонаблюдение безопасность

Как подключить видеодомофон к VIZIT своими руками.

Оцените автора

Видеодомофон — схема подключения

Что потребуется для выполнения работ?
Схема подключения и поэтапная работа
Несколько советов
Стоковая видеозапись

Сегодня видеодомофоны устанавливаются в целях безопасности не только в офисах, но и в частных, а также многоквартирных домах. Постепенно они вытесняют традиционные аудиоустройства. Если вы собираетесь подключить видеодомофон своими руками, вам необходимо знать об этом устройстве все – от стандартного набора до возможных способов подключения. Одним из компонентов видеодомофона является монитор, отображающий картину того, что происходит за входной дверью. Также имеется вызывная панель устройства, в которую встроена камера – благодаря ей хозяин дома заранее увидит своего гостя. На рынке представлено большое разнообразие таких устройств, как видеодомофон, схема подключения которого будет рассмотрена в нашей статье.

к оглавлению ↑

Что потребуется для выполнения работы?

Перед подключением видеодомофона следует подготовить все необходимое, то есть непосредственные компоненты его системы:

Монитор.
Замок.
Источник питания.
Вызывная панель.
Соединительные провода.

Источник питания

Довольно сложно определить требования, предъявляемые к источнику питания. Во многом они зависят от количества составных элементов, которые они будут снабжать энергией (замок, камеры), и условий эксплуатации.

Важно! Если его нет в комплекте с покупаемой системой, то нужно рассчитать расход всех подключаемых частей и приобрести.

Замок

При подключении видеодомофона нужно подумать о замке, с которым он будет взаимодействовать. Замки бывают электромагнитные и электромеханические.

Разница между ними понятна и проста. Электромеханическая модель основана на обычном замковом механизме, который работает с электроприводом.

Чему отдать предпочтение при самостоятельном подключении видеодомофона — каждый определяет сам, в зависимости от требований, а также условий эксплуатации. При снижении мощности в системе прибор продолжает надежно защищать дверь и может закрываться/открываться обычным ключом.

Электромагнитный замок представляет собой пару магнитов, препятствующих открытию двери. Недостаток очевиден — при падении напряжения он отключается и перестает обеспечивать должную надежность.

Важно! Электромеханическая модель – прекрасное решение для пожароопасных помещений, на общих входных дверях, когда к домофону подключен видеодомофон или нужно разом и быстро отпереть все двери.

При выборе устройства для квартиры или частного дома стоит отдать предпочтение второму типу.

Монитор

Монитор связывается напрямую с вызывной панелью видеодомофона и предназначен для отображения картинки, происходящей за дверью или воротами. Также используется для связи, дистанционного управления замками. Его установка может быть произведена в любом удобном для вас месте.

Соединительные провода

Для подключения видеодомофона в квартире необходимо проложить соединительные провода — именно от них будет зависеть надежность и качество всей системы.

Важно! Особое внимание следует уделить изоляции, чтобы она защищала сигнал от внешних воздействий.

Для подключения вызывной панели и монитора видеодомофона рекомендуется модель провода СКМ, состоящая из трех жил:

Синий (для звука).
Желтый (для трансляции видео).
Оранжевый (питание, 12В).

Такой кабель для подключения подходит только при расстоянии между устройствами не более 30-40 м. Если она превышает 50 м, то придется прокладывать коаксиальный кабель. В том случае, если на территории есть другие камеры, то от них используется один и тот же провод.

При подключении замок соединяется проводом, сечение которого должно быть не менее 0,75 мм. квадратный, например, шариковый винт.

Вызывная панель

Одним из основных устройств системы видеодомофонии является вызывная панель. Именно от его качества и возможностей в будущем зависит организационная структура. Это своеобразный защитный барьер, через который хозяин или оператор сам решает, пускать гостя или нет.

Таким образом, вызывная панель представляет собой устройство, через которое отображаются гости, а также связь между двумя сторонами. Как правило, он напрямую подключается к монитору и получает от него питание.

В зависимости от компоновки вызывной панели и модели домофона в корпусе могут присутствовать следующие элементы:

Предназначены для управления релейным замком.
Динамик и микрофон, составляющие домофон для двусторонней связи.
ИК-подсветка, обеспечивающая возможность съемки ночью.
Маленькая видеокамера.

При выборе вызывной панели стоит учитывать условия эксплуатации. Если все элементы системы приобретаются отдельно, то придется учитывать, что видеосигнал, который передает камера, соответствует полученному на мониторе.

Важно! Если дверная станция видеодомофона устанавливается непосредственно на улице, то предлагаются более безопасные антивандальные, но дорогие устройства. Они защищены от капризов природы и устойчивы к механическим воздействиям.

Инструменты

Помимо основных элементов, для самостоятельного подключения видеодомофона также потребуются:

Набор отверток.
Плоскогубцы и кусачки.
Паяльник и припой.
Тестер и мультиметр.
Дрель, перфоратор, набор сверл и сверл.

к оглавлению ↑

Схема подключения и работа поэтапно

Схема подключения видеодомофона для частного дома выглядит следующим образом:

Центром системы здесь является вызывная панель, которая находится в подъезде .
Подключите к нему замок, блок питания и монитор (последние два питаются от розеток 220 В).

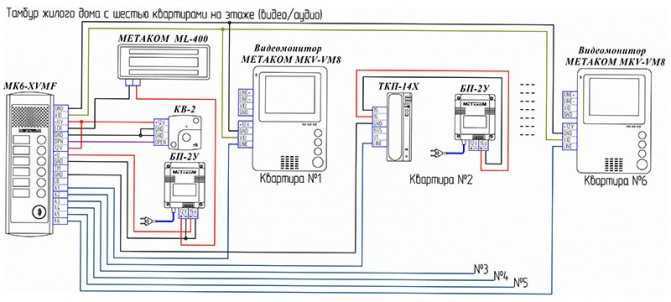

А вот схема подключения видеодомофона для жилья в многоквартирном доме выглядит несколько иначе:

Центром системы здесь будет специальный контроллер.
Подключить к нему электрозамок, монитор, блок вызова и кнопку вызова.

Пошагово:

Для начала определите расположение вызывной панели устройства. Самое оптимальное место – площадка возле входа на высоте 1,4-1,6 метра от земли.

Важно! Это значение вы можете определить сами, но нужно сделать так, чтобы гостям было удобно звонить, не вставая на цыпочки.

Угол обзора встроенной видеокамеры составляет примерно 60 градусов. При этом она должна захватывать все основное пространство при входе. В продаже есть специальные уголки, позволяющие развернуть панель на 40-50 градусов.

Важно! Его также можно спрятать в стену, сделав при необходимости козырек.

Сделав площадку для панели, а также оснастив ее сквозным отверстием для провода, прикрепите ее с помощью дюбелей, входящих в комплект.

Важно! При подключении оборудования с улицы учитывайте возможность попадания солнечных лучей на объектив – при необходимости сделайте козырек.

Накладка видеодомофона заключается в установке монитора, который может располагаться в любом месте: в нужном помещении или непосредственно у входной двери. Однако увеличивать расстояние между ним и вызывной панелью не стоит, иначе — затухающий видеосигнал будет некачественным.
Если вы подключаетесь к более чем одной камере, их нужно запускать на разных линиях. Амплитуда стандартного сигнала 0,7 В, поэтому большая нагрузка приведет к его потере.
Следующим этапом установки видеодомофона является прокладка проводов. Чему отдать предпочтение — мы описали выше. При этом все провода должны быть помещены в экранированную оплетку, что исключает возможные помехи.
Проложите соединительную линию вдоль плинтусов или в специальных ящиках на стенах. Он должен быть максимально недосягаемым, чтобы его нельзя было случайно срезать.

Также стоит следовать некоторым советам:

Лапша запрещена.
Рядом не должно быть линий электропередач или электропроводки.
Попробуйте сделать линию без соединительных блоков — из одного куска.
Необходимо строго соблюдать указания инструкции, прилагаемой к устройству.

Продолжая подключение видеодомофона, самостоятельно приступаем к установке электрозамка. Слесарные работы можно пропустить, выделив лишь несколько основных моментов:

Обеспечить питание от отдельного источника с гальванической развязкой с панелью и монитором.
Если попытаться запитать его от каких-то других элементов, то мощности не хватит, либо он будет работать нестабильно.
Подключить электрозамок к панели двухжильным кабелем.
Соедините контактное реле, питающее блок и замок последовательно.
При установке реле учитывайте необходимость блокировки. Большинство моделей выдают 12 В и ток до 10. В том случае, если напряжение выше, ток необходимо снизить.

Собрав все воедино, а так же почти завершив подключение, остался последний шаг — проверка системы. Если качество сигнала вас устраивает, все работает, можно приступать к работе.

к оглавлению ↑

Несколько советов

Независимо от типа схемы установки видеодомофона, желательно придерживаться следующих рекомендаций:

Не устанавливайте панель на выдвигающиеся части дверей — частая тряска может привести к смещению объектива (даже доли миллиметра могут уменьшить угол обзора).
На обратной стороне вызывной панели есть пломба — при подключении домофона она ни в коем случае не должна быть повреждена.
Винты панели нужно закручивать после того, как вся система будет полностью собрана и протестирована — это значительно упростит внесение поправок.
При подключении устройства в многоквартирном доме и проводке от входной двери на значительном расстоянии целесообразно установить специальные усилители сигнала.

к оглавлению ↑

Стоковая видеозапись

Теперь, получив ответ на вопрос, как подключить видеодомофон самостоятельно, можно сразу приступать к работе. Однако если вы не чувствуете уверенности в своих силах, стоит обратиться за помощью к специалистам.

что лучше выбрать

Каждый владелец загородного дома или коттеджа с придомовой территорией рано или поздно желает обзавестись видеодомофоном, который даст возможность увидеть посетителя, поговорить с ним и открыть ворота или ворота не выходя из дома.

Содержание

Принцип работы и устройство видеодомофона
Аналоговый видеодомофон
IP видеодомофон
Критерии выбора видеодомофона

Принцип работы и устройство видеодомофона 907 Видеодомофон позволяет пропускать посетителей на территорию, ну и выходя из дома

Любой видеодомофон для частного дома использует в своей работе такой же алгоритм:

Устройство включается и начинает работать в тот момент, когда посетитель нажимает кнопку кнопка вызова встроена в его внешнюю панель.
После нажатия кнопки вызова домофон оповещает владельца звуковым сигналом и включает монитор. При этом хозяева могут осмотреть посетителя и пообщаться с ним.
Чтобы впустить гостя в дом или на территорию участка, хозяину достаточно нажать на кнопку пульта запирающего устройства и открыть ворота или дверь.
Видеодомофон выключается, как только дверь открывается или трубка домофона возвращается на место.

Ряд видеодомофонов имеют функцию постоянной видеозаписи, что позволяет зафиксировать посетителя, даже если его хозяев нет дома.

Аналоговый видеодомофон

Аналоговый видеодомофон – это устройство, неоднократно проверенное на практике и отличающееся простотой конструкции. Используется, когда провода можно использовать для соединения модулей.

Аналоговый видеодомофон стандартно включает:

вызывная панель;

переговорный модуль

;
электромеханический или электромагнитный замок, открываемый снаружи и изнутри;
кнопка выхода;
Блок питания;
специальные ключи, которые должны быть в личном пользовании у владельцев дома;
соединительные провода.

Выносной пульт, имеющий встроенную видеокамеру, микрофон и кнопку вызова, служит для подачи сигнала хозяину, аудиосвязи между посетителем и хозяином дома и управления электромеханическим замком с помощью ключа .

Коммуникационный модуль со встроенным дисплеем, кнопкой управления замком предназначен для приема сигналов вызова с выносного пульта, аудиовизуальной связи между хозяином дома и посетителем, дистанционного управления замком.

Замок постоянно заперт и может быть открыт только командой, полученной от коммуникационного модуля или ключом владельца.

Кнопка выхода устанавливается с внутренней стороны двери или калитки и служит для того, чтобы хозяин дома мог выйти из нее без использования ключа.

Соединительные провода необходимы для обеспечения соединения отдельных модулей между собой.

Блок питания подает сетевое напряжение на все функциональные модули системы.

IP-видеодомофон

IP-видеодомофон представляет собой цифровую беспроводную систему, которая помимо функций, которыми обладают аналоговые устройства, обеспечивает:

беспроводную связь между функциональными модулями;
Интернет-соединение;
работа в локальной сети частного дома.

Для работы IP видеодомофона необходим источник бесперебойного питания, который входит в комплектацию.

IP-видеодомофоном можно управлять с мобильных устройств (смартфон, планшетный ПК), оснащенных специальным приложением.

Критерии выбора видеодомофона

В большом доме удобнее использовать IP модель с выносным приемным модулем

Приобретая видеодомофон в частный дом, покупателю следует обратить внимание на особенности, связанные с обустройство ворот/калитки, самого дома и прилегающей территории. Однако есть ряд критериев, которые играют особую роль при выборе такого устройства:

аналоговый или IP видеодомофон;
видеокамера и вызывная панель;
размер монитора;
тип электрического замка.

IP-видеодомофон рекомендуется использовать, когда загородный дом имеет несколько этажей и много комнат. Это значительно упростит монтаж и избавит от необходимости прокладки проводки. Беспроводной видеовызов у ворот в частный дом обеспечит передачу сигналов от домофона на домофонный модуль на расстоянии до 100 м. В этом случае портативный переговорный модуль с автономным питанием и встроенным дисплеем выглядит как планшет или телефонная трубка.

Бетонные и кирпичные стены снижают качество передаваемых сигналов. Поэтому перед установкой IP-устройства необходимо проверить принимаемое видеоизображение и разборчивость речи.

Когда комнат в доме мало, а вызывную панель предполагается разместить в коридоре, лучше остановить свой выбор на более дешевом аналоговом видеодомофоне.

Не менее важно обратить внимание на наличие дополнительной вызывной панели при выборе видеодомофона. Один устанавливается на ворота (калитку), а второй устанавливается непосредственно на входные двери. Видеокамера предназначена для обеспечения качественного видеоизображения, для чего угол обзора ее объектива должен быть относительно небольшим. Это позволит избежать искажения видеоизображения.

Вызывная панель должна быть в антивандальном корпусе, а объектив камеры закрыт защитным стеклом.

Существующие технологии гарантируют высокое качество изображения, при котором видны мельчайшие детали, поэтому имеет значение только размер экрана. Например, если ваш дом слабовидящий, размер экрана должен быть не менее 7″ по диагонали.

Не менее ответственной деталью, чем все остальные модули видеодомофона, является замок. В зависимости от конструкции он может быть врезным и накладным, выбор во многом зависит от конструкции калитки или входной двери.Замков для видеодомофонов бывает:

электромеханический;
электромагнитный.

Электромеханический видеодомофон для частного дома представляет собой устройство с засовом, который можно перемещать в нужное положение с помощью электропривода. В случае отключения электроэнергии замок остается закрытым и может быть открыт вручную.

Электромагнитный замок представляет собой устройство, не имеющее механических элементов. Запирается за счет того, что мощный электромагнит прижимается к металлической планке. Такой замок работает абсолютно бесшумно, однако в случае отключения электричества остается открытым. Поэтому ему нужен энергоемкий источник бесперебойного питания, способный поддерживать замок в рабочем состоянии достаточно длительное время.
