Подключение трехфазного электрокотла к сети 380в: Подключение электрокотла к сети 380в

Содержание

Схема подключения электрокотла к системе отопления и сети на 220 и 380 В.

Современные электрокотлы очень популярны, поскольку весьма просты в установке и настройке. Они не требуют строительства дымоотводной системы и вытяжной вентиляции, наличие отдельной комнаты для размещения котла.

Типовые модификации электрокотлов уже содержат в себе все необходимые компоненты и функциональные узлы: сетевой насос, расширительная емкость, терморегулятор, группа безопасности.

Правильный монтаж влияет на сложность подключения. Источник фото: termo-volga.ru

Поэтому выполнить подключение электрокотла очень просто, поскольку потребуется обвязать минимальное количество внутридомовых инженерных сетей и не придется делать выбор расширительного бачка.

СодержаниеПоказать

1 Виды котлов по типу нагревателя
2 Выбор котла
3 Как подключить электрокотел к системе отопления
4 Как подключить котел к электросети
- 4.1 Схема подключения однофазного котла на 220
- 4. 2 Схема подключения трехфазного электрического котла к электросети 380

Виды котлов по типу нагревателя

На сегодняшний день имеется много модификаций агрегатов, которые различаются схемой подключения электрического котла, и классифицируется по:

конфигурации;
характеристикам тепловых режимов;
конструкционным решениям;
типу нагрева;
заводам-изготовителям;
стоимости.

Все электрокотлы, предусмотренные для водяного теплоснабжения, по методу нагрева теплоносителя, разделяются на 3 главные категории:

ТЭНовые, которые используют трубчатые электрогреющие элементы.
Электродные либо ионные/электролизные, работающие с использованием способности воды нагреваться при прохождении через электрод переменного тока.
Индукционные, использующие свойства ферромагнетиков греться под воздействием индукционного тока.

Выбор котла

Выбор котлоагрегата, для теплоснабжения, производится по тепловой мощности, параметров электросети и принципу нагревательного элемента. От последнего параметра зависит цена отопительного комплекта. Такие электрические агрегаты обладают повышенной функциональностью — все модели укомплектовываются блочной автоматикой с регулятором температуры.

Современные модификации электрокотлов реализуются с различными периферийными приборами — погодозависимыми датчиками, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения на расстоянии с мобильного телефонного аппарата через интернет-сети.

Уровень сборки блочных агрегатов очень высокий, что позволяет монтировать такое отопления своими руками. Исключение составляют только монтаж и наладка линий электропитания к агрегату, которые должны выполняться аттестованными специалистами.

Например, для дома общей площадью 150 м2 потребуется мощность котла: 150х1.2х0.1= 18 кВт.

Как подключить электрокотел к системе отопления

Существует несколько стандартных схем обвязки, одну из которых надо выбрать перед тем, как подключить электрокотел в систему отопления:

установка агрегата с обвязкой электронасоса и расширительной емкости;
установка электрокотла в схеме параллельной работы с твердотопливным либо газовым котлоагрегатом;
обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
присоединение двухконтурной модификации электрокотла к отопительным сетям и ГВС;
подключение к бойлеру косвенного нагрева.

Обычно, современные электрокотлы оснащаются всем необходимым вспомогательным оборудованием. Группа безопасности предохраняет агрегат от высокого давления и выполняет сброс воздух из водяного контура закрытого типа с применением мембранного расширительного бака.

Схема подключения двухконтурного электрического котла

На прямом участке подающего трубопровода устанавливается группа безопасности, а после нее — шаровой кран отсекающий подачу теплоносителя. Циркуляционный насос и фильтр-грязевик устанавливаются на обратном трубопроводе.

Если будет необходимо выполнить подключение котла к открытой системе отопления с естественной циркуляцией, то отопительные трубы потребуется разместить с уклоном 3 мм на 1 пм.

Схемы электрокотлов для подготовки ГВС используют в двух вариантах:

двухконтурная конструкция котла, имеющего два встроенных подогревателя для контура отопления и ГВС;
одноконтурный котел с внешним водонагревателем косвенного нагрева.

В первом варианте подключение электрокотла к системе отопления выполняется по стандартной схеме. Сложностей тут практически никаких, главное грамотно установить запорные вентиля.

Схема одноконтурного. Источник фото: twlwthrt.appspot.com

Подключение с водонагревателем косвенного нагрева производится, с применением трехходовых клапанов отсекающего типа. По сигналу термостата, интегрированного в аккумуляторную емкость, клапан переводит движение греющей воды на разогрев контура ГВС или системы отопления.

Загрузка ГВС в приоритете: пока вода в емкости не разогреется до определенной температуры, отопительная сеть тепловой энергии не получит.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

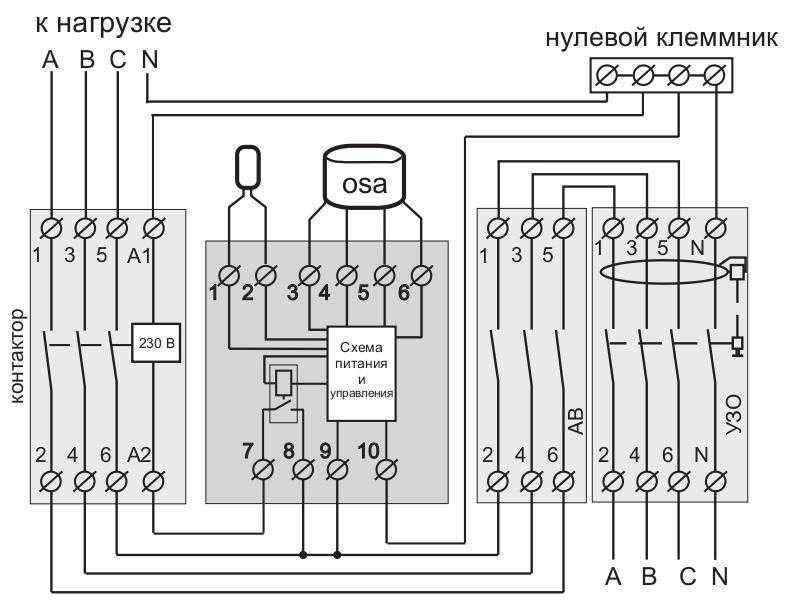

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим «0». К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на «треугольник» иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Подключение тэнов звезда — треугольник. Области применения

Разные типы трубчатых электронагревателей (ТЭНы) могут подключаться к однофазной и трехфазной сети. Проводить подключение электронагревателя к трехфазной сети можно по одной из двух основных схем — «звезда» или «треугольник». Для равномерного распределения нагрузки на каждой фазе число ТЭНов должно быть кратным числу три.

Для трехфазных сетей используют нагреватели, у которых рабочее напряжение рассчитано на 220 и 380 Вольт.

Электроприборы с рабочим напряжением 220 Вольт подключают по схеме «звезда», а нагреватели, у которых напряжение 380 Вольт подключают к сети по схеме «звезда» и «треугольник».

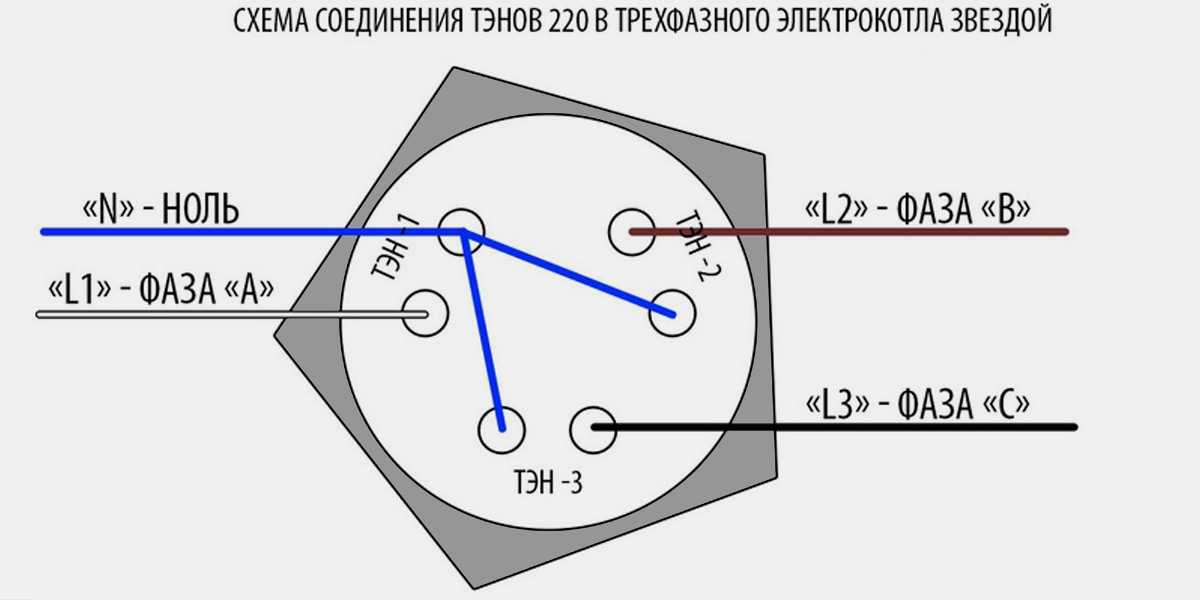

Подключения по схеме «звезда».

Для примера представим схему «звезда», которая составлена из трех электронагревателей.

На второй вывод (2) каждого из нагревателей подана соответствующая фаза. Первые выводы (1) ТЭНов соединяются вместе с одновременным образованием общей точки, которую называют нулевая или нейтральная. Данный вид соединения нагрузки относится к трехпроводному.

Подключение по трехпроводному типу целесообразно использовать при рабочем напряжении 380 Вольт. Ниже предлагаем рассмотреть монтажную схему трехпроводного подключения ТЭНов в трехфазную электросеть. В данном случае подача и отключение напряжения происходит благодаря трехполюсным автоматическим выключателям.

В представленной схеме видно, что выводы расположенные с правой стороны электронагревателей подключаются к фазам А, В и С, а выводы расположенные слева соединены в нулевой точке. Между выводами, которые находятся справа и нулевой точкой рабочее напряжение равняется 220 Вольт.

Кроме описанной схемы можно использовать и четырехпроводную. При подключении по типу четырехпроводной схемы предполагается включение в сеть трехфазного типа нагрузки с напряжение в 220 Вольт. В указанном случае включение нулевой точки нагрузки соединяют с нулевой точкой источника питания.

В схеме представленной выше правые выводы трубчатых электронагревателей соединены с соответствующими фазами, а левые замкнуты в одной точке, которую подключают к нулевой шине источника питания. Между точкой нуля и выводами электронагревателей напряжение будет равняться 220 Вольт.

При необходимости полного отключения нагрузки от электросети используются автоматические выключатели «3+N» или «3Р+N». Такие автоматы включают и отключают все имеющиеся силовые контакты.

Законы, действующие при подключении нагревателей по типу «звезда»:

Между каждой фазой и нулем напряжение всегда будет составлять 220 Вольт.

К каждой ветви «звезды» можно подключить несколько нагревательных устройств, которые будут между собой соединяться в последовательном либо параллельном порядке.

Суммарная мощность соединения вычисляется из суммы мощностей трех веток

Мощность каждой отдельной ветви должна быть такой же, как и у других ветвей.

Подключение по схеме «треугольник»

При соединении по типу «треугольник» выводы электронагревателей соединяются друг с другом в последовательном порядке. По схеме включения трех трубчатых электронагревателей подключение проводится в следующем порядке: первый вывод нагревателя №1 соединяют с первым выводом ТЭНа №2; второй вывод устройства №2 подсоединяют ко второму выводу устройства №3; второй вывод нагревателя №1 присоединяют к первому выводу устройства №3. В итоге данного подключения должно получиться три плеча — «а», «б», «с».

Затем на каждое плечо подается соответствующая фаза: на плечо «а» фазу А, на плечо «в» фазу В, ну и на плечо «с» фазу С.

Законы, действующие при подключении нагревателей по типу « треугольник»:

Между любыми двумя фазами напряжение всегда равно 380 Вольт.

К каждой ветви можно подсоединить несколько трубчатых нагревателей, которые будут между собой соединяться в последовательном либо параллельном порядке.

Мощность каждой ветви должна иметь одинаковые значения.

Общая суммарная мощность складывается из показателей мощности всех трех ветвей.

Напряжение на всех схемах указано при включении в трехфазную сеть с напряжением 380 Вольт.

Компания Элемаг имеет большой опыт в производстве нагревательных систем. По всем вопросам, касающимся приобретения или подключения электронагревателей, обращайтесь к нам по телефону или по электронной почте. Наши специалисты могут проконсультировать Вас по выбору подходящего подключения ТЭНов. Подключение по типу ЗВЕЗДА и ТРЕУГОЛЬНИК используются у нас при производстве Сухих ТЭНов и традиционных электрических металлических блок ТЭНов.

Трехфазный электрический котел

Электрический отопительный котел занимает особое место среди отопительных приборов, так как работает без необходимости пополнения запасов топлива. Газ, который тоже не надо хранить, доступен не везде, в отличие от электричества.

Индукционный нагреватель

Простота и удобство подключения обеспечили электронагревателю самое широкое распространение. Устанавливается в квартирах и на дачных участках. Встречается в северных и южных широтах. В основном это агрегаты на 220 вольт, так как необходимая мощность в этом случае не превышает 12 кВт.

Более мощный электрический котел отопления трехфазный и требует подключения к сети 380 В.

Преимущества электрического котла

Электрический трехфазный котел постоянно совершенствуется разработчиками. Доступны настенные и напольные модели.

Лучшие представители этого класса получают дополнительные системы и устройства, обеспечивающие многоступенчатое регулирование, автоматизацию процессов удаления воздуха и контроля температуры.

Электрический трехфазный отопительный котел способен работать совместно с другими типами нагревателей. Неоспоримыми достоинствами считаются компактность и дизайн.

Несмотря на то, что электрокотел не такой экономичный, как, скажем, газовый, он все же имеет определенные преимущества:

Электрический котел занимает меньше места, чем твердотопливный. Допускается монтировать в любом месте, где есть электрическая сеть;
Не требуется дымоход или дополнительная вентиляция – это прямая экономия денег и времени на обслуживание;
Не является источником неприятных запахов и угарного газа. Котел экологически чистый.
Почти не шумит при работе;
Отсутствие открытого огня облегчает соблюдение мер пожарной безопасности.

Котел электродный

Электрические котлы имеют высокий КПД — не менее 96%.

Недостатком трехфазного котла является необходимость преобразования тока в 380 В и наличие хорошей электропроводки в доме. Электричество дороже газа, а частые скачки напряжения сказываются на качестве работы котла. Это относится и к минусам.

Разновидности электрокотлов

Электрический котел представлен на рынке большим разнообразием товаров. Различия между ними следующие:

Количество контуров. Как и другие виды обогревателей, электрокотел может быть одноконтурным и двухконтурным. Одноконтурный котел имеет несколько большую выходную мощность, так как не предусматривает работу с ГВС.
Тип нагревательного элемента. Это может быть нагревательный элемент, электрод или индукционная катушка (инвертор).
Тип охлаждающей жидкости. В некоторых моделях одноконтурных отопителей используется антифриз.
Тип используемой электрической сети (220 или 380 вольт) и способ подключения (однофазный или трехфазный).
Метод нагрева. Котел бывает проточного или накопительного типа.

Для создания повышенной мощности требуется более высокая производительность электрической системы. Электрический котел отопления мощностью свыше 12 кВт рекомендуется подключать к сети 380 В. Для этого необходимо получить разрешение и протянуть отдельную линию.

При недостаточном напоре воды может закипеть!

Типы электрических котлов

На рынке представлено множество моделей электрических котлов. Характеристики:

Различное количество подключаемых цепей. Трехфазные котлы могут быть одноконтурными, с двумя контурами. Одноконтурные котлы отличаются высокой выходной мощностью.
По типу обогревателя. Нагревательное оборудование, электродное, индукционное.
По типу охлаждающей жидкости. Можно использовать антифриз.
По типу используемой электрической сети. Работают от 220, 380 вольт. Количество фаз разное – с одной, с тремя.
По способу нагрева теплоносителя — проточные, накопительные устройства.

Для создания большей мощности требуется большая производительность. Электрический котел мощностью 12 кВт и более требует подключения к сети 380 вольт. Вам нужно обратиться в соответствующие инстанции, получить разрешение на прокладку отдельной линии.

В электрокотлах с тремя фазами при недостатке теплоносителя в системе закипает.

Принцип работы электрокотлов

Алгоритм работы прост. Сначала охлаждающая жидкость подается в расширительный бачок. Затем он нагревается за счет электрической энергии и затем отправляется в систему.

В конструкции реализованы следующие схемы обогрева:

С помощью ТЭНов. Один или два ТЭНа, подключенные к сети, нагревают воду в баке, как бойлеры. Котел с ТЭНом надежен, дает высокий КПД и стоит относительно недорого.

Устройство нагревательного элемента

Для повышения эффективности рекомендуется использовать программаторы. Эти устройства обеспечивают автоматизацию работы в зависимости от внутренней или наружной температуры. Экономический эффект от применения до 30%. Монтаж допустим своими силами, но лучше предоставить работу профессионалам.

Электродный котел использует принцип нагрева переменного тока при прохождении воды (теплоносителя). Автоматика защищает такой котел от коротких замыканий, протечек и перегрева. Эти устройства чувствительны к качеству воды.
В котле индукционного типа используется принцип нагрева за счет электромагнитной индукции. Нагревательный элемент представляет собой катушку с большим количеством витков изолированного провода и металлическим стержнем посередине. Он размещен в вертикальном положении в герметичном цилиндрическом корпусе, внутрь которого по нижнему патрубку подается теплоноситель. Питание подается через клеммы, установленные на верхней части корпуса ячейки. После нагрева отводится в систему через верхний патрубок. Котлы этого типа быстро нагреваются, что требует контроля давления и наличия воды в системе.

Газовый котел для газового котла

По количеству тактов двигателя эти аппараты делятся на:

двухтактные;
четырехтактный.

Двухтактные двигатели маленькие и недорогие. Четырехтактные экономичнее и надежнее по конструкции.

Бензиновые модели отличаются конструкцией двигателя:

Синхронный. Недостаток таких устройств в малом сроке службы контактных щеток (однако в последних моделях система уже бесщеточная). В качестве положительного момента можно отметить устойчивость к пусковым нагрузкам и стабильное напряжение в сети.
Асинхронный. Двигатели этого типа не имеют обмоток, благодаря этому их конструкция очень проста, но в то же время надежна. Минусы: блоки очень чувствительны к броскам тока и скачкам напряжения.

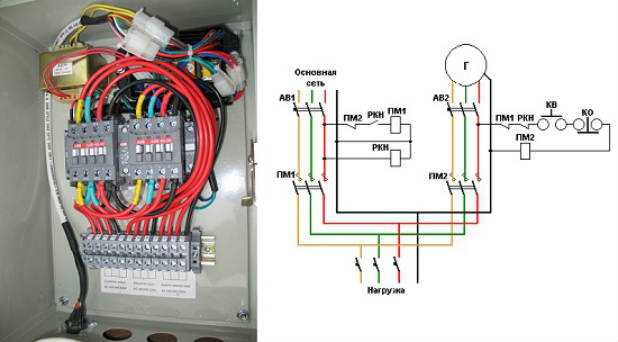

Стабилизатор напряжения и ИБП обеспечат стабильность электрической сети

По способу включения различают:

Газогенераторы с ручным пуском. Когда электричество перестанет поступать от основного источника, необходимо вручную активировать генератор, а после восстановления основного источника энергии выключить устройство.
Газогенераторы с автоматическим запуском. С помощью электроники он будет включаться при неполадках в основной сети, а также самостоятельно прекращать работу при необходимости.

Типы трехфазных нагревателей

Трехфазный котел отличается повышенной производительностью, бесшумностью работы и компактными размерами.

Самодельный индукционный нагреватель

Чаще используются для систем отопления и горячего водоснабжения загородных домов. Особой популярностью пользуются двухконтурные модели. Рекомендуется устанавливать в комплексе с другими обогревателями.

Доступны два типа:

Электрод. Преимуществом такого котла является высокая скорость нагрева теплоносителя.
Индукция. Это самый инновационный вид. Обеспечивает низкое удельное энергопотребление. К недостаткам можно отнести большую массу и сравнительно высокую цену снаряжения. Такие агрегаты не производятся с большой мощностью. Для его увеличения используется метод каскадной установки сразу трех нагревателей, при котором каждый котел подключается к отдельной фазе.

Выпускаются также котлы с ТЭНами, но их популярность в частных хозяйствах снижается. ТЭНы часто приходится чистить и менять.

Правила эксплуатации

Несмотря на то, что электрокотел по праву считается одним из самых безопасных, не пренебрегайте соблюдением техники безопасности при эксплуатации. Особенно это касается подключения.

Основные требования:

Подключение осуществляется непосредственно к счетчику через автоматические выключатели. Защита обеспечивает безопасное отключение нагревателя при коротком замыкании и резких скачках напряжения.
Необходимо правильное заземление. В инструкции производителя есть схема, несоблюдение которой влечет за собой отказ от гарантийных обязательств.

Подключение котла к сети

При эксплуатации следить за состоянием и работоспособностью так называемой группы безопасности электрокотла:

предохранительный клапан, сбрасывающий давление при превышении допустимых значений в система превышена;
манометр — неверные показания не позволят вовремя определить неисправность;
воздухоотводчик — этот элемент конструкции предотвращает попадание воздуха в систему. Проветривание чревато перебоями в работе, закипанием и даже выходом из строя котла.

Работа котла контролируется системой автоматики и управления, которые периодически требуют проверки.

Автоматика регулирует температурный режим, а в случае сбоев выдает сигнал отключения. От его работы зависит производительность и мощность обогревателя. Срок службы элементов составляет 5 лет и более, но производители рекомендуют визуальный контроль за работой.

Считается, что электрические котлы безопаснее других. Если монтаж и эксплуатация выполнены с соблюдением всех требований, то котел может без проблем работать 10 и более лет.

Инверторный генератор для газового котла

В настоящее время этот тип генератора для газового котла является самым современным. Его ключевой особенностью является наличие инвертора, отвечающего за точную синусоиду напряжения.

С таким агрегатом в кратчайшие сроки вырабатывается качественная электрическая энергия, а также получается высокоточная синусоида, что особенно важно для котлов с чувствительной автоматикой.

Цена генераторов инверторного типа высока, но большое количество преимуществ, которыми обладают такие устройства, полностью ее оправдывают.

Преимущества:

Компактные размеры и малый вес, благодаря чему приборы очень удобны в эксплуатации, их можно легко перемещать с одного места на другое, за счет этого значительно расширяется сфера использования таких устройств .
В процессе работы устройства практически бесшумны, все посторонние звуки устраняются специальными глушителями, входящими в конструкцию агрегатов.
Высокая экономичность и энергоэффективность. Одной из важнейших конструктивных особенностей инверторных генераторов является наличие специального модуля, отвечающего за управление частотой вращения двигателя. Этим и объясняется высокая эффективность устройств.
Стабильное напряжение в сети. Благодаря тому, что прибор имеет стабилизатор напряжения, прибор на выходе выдает почти идеальную по своим характеристикам электроэнергию (напряжение 220 В с частотой 50 герц). Именно поэтому производители дорогих газовых котлов рекомендуют использовать именно этот тип устройства со своим оборудованием.
Долгий срок службы: данные модели отличаются надежностью и рассчитаны на длительную эксплуатацию.
На выходе будет чистая синусоида.

Инверторный генератор для котла отопления представляет собой компактную электростанцию, благодаря которой оборудование будет функционировать в стандартном режиме, несмотря на проблемы с подачей электроэнергии.

Обвязка и первый пуск трехфазного котла

Монтаж электрического трехфазного котла отопления начинают с расчета схемы. Это несколько сложнее, чем при подключении к сети 220 В, но в паспорте на агрегат присутствует. Так как вам придется получить разрешение на эксплуатацию котла в сети 380 В, подключение лучше доверить работникам электросетей.

Самая важная часть — подключение проводов. Порядок указан в инструкции и абсолютно прост. Главное соблюдать цвет и правильно заземлять блок.

Схема трехфазного подключения

Важно правильно выполнить обвязку. Правильная обвязка – залог качественной работы устройства. Для этого потребуется ряд аксессуаров и инструментов. Работа не сложная для человека, имеющего представление о сантехнических работах.

Вода должна поступать в котел по обратке. Это сделано для того, чтобы можно было доливать воду во время работы котла без возникновения кавитационных процессов. На линии подачи установлен запорный вентиль, а на линии нагнетания – фильтр.

Такие же краны необходимы на линиях подачи воды в системы отопления и горячего водоснабжения.

Котел монтируется в самой нижней точке системы. Это позволит получить максимальный нагрев элементов системы отопления. Патрубок подачи теплоносителя к радиаторам устанавливается на минимальной высоте от них.

Подогреватель двухконтурный необходимо подключать так, чтобы теплоноситель в малом контуре нагревался до определенной температуры и подавался в большой контур к радиаторам.

После завершения соединений запустите. Сначала снимите переднюю панель и приоткройте кран на обратке, чтобы вода начала поступать в бак.

Контроль осуществляется по манометру на корпусе прибора. Необходимое давление ограничивается зеленым сектором на приборе (1,5-2 бар). Когда стрелка войдет в этот сектор, открутите кран на предохранительном клапане (установлен в верхней части) и полностью стравите воздух. Когда вода течет без пузырьков, она закрыта. Это приведет к падению давления в баке. Подождите, пока он не вырастет, а затем снова стравите воздух.

Блок управления электрокотлом

Затем приступайте непосредственно к запуску. Для этого включают заправку. На индикаторе прибора загорится лампочка питания и появятся цифровые данные о температуре воды.

Нажатие кнопок со стрелками (+ и -) регулирует количество использованных кВт и давление воды в котле. Кнопки Mode и OK позволяют запрограммировать температуру и потребляемую мощность в кВт.

После достижения заданной температуры начинает работать насос и включается нагревательный элемент. Остается только закрыть крышку и наслаждаться тихой и быстрой работой. Остановка котла осуществляется нажатием кнопки со знаком минус и полным сбросом установленной температуры.

Электрический отопительный котел (электрокотел). Трехфазный электродный котел ЭОУ

Выбирая электрический котел отопления, конечно же, мы хотим, чтобы наш дом был теплым и при этом расходы на отопление не были бы высокими. В этом вам может помочь энергосберегающий электрический котел отопления ЭОУ, который очень экономичен и надежен в эксплуатации. Например, обогрев дома площадью 120 м² обойдется всего в 5000 рублей за весь месяц (из расчета 3 рубля 50 копеек за 1 кВт электроэнергии и если на улице мороз -20°С), это в 2 раза дороже. экономичнее, чем работа ТЭНов. Электрокотел ЭОУ бывает однофазным (220 Вольт) и трехфазным (220/380 Вольт). В данном разделе представлены технические характеристики трехфазных электрокотлов, а также их цены. Ознакомиться с техническими характеристиками и ценами однофазных электрокотлов можно по ссылке: Однофазные электрокотлы ЭОУ. Основное отличие трехфазных модификаций ЭОУ от однофазных – возможность регулировки потребляемой мощности котлов. Кроме того, трехфазные модификации электрокотлов позволяют отапливать большие площади, вплоть до промышленных объектов.

Для запуска системы отопления с электрическим котлом не нужно приобретать какие-либо наши фирменные комплектующие. Для управления котлом электриками вы можете приобрести как у нас готовый блок управления котлом, так и у нас или самостоятельно (в любом специализированном магазине электрики) вы можете приобрести автоматический выключатель и магнитный пускатель (контактор) , и установить их в свой бокс с электрикой (схема подключения указана в паспорте котла). Все это вы можете приобрести на нашем сайте по ссылке: Блок управления электрокотлом

Наши котлы производятся 17 лет и рассчитаны на длительный срок бесперебойной работы, что подтверждается заводской гарантией 10 лет. За все это время вам не придется менять какие-либо комплектующие для электрокотла ЭОУ. Срок службы котла 30 лет.

В системе отопления с электрокотлами ЭОУ в качестве теплоносителя может использоваться вода (талая, дождевая или дистиллированная), либо незамерзающая жидкость для отопления электродных котлов. Также у нас вы можете приобрести незамерзающую жидкость для отопления по ссылке: Теплоноситель для электродных котлов.

Дополнительную информацию о трехфазных электрокотлах мощностью от 60 кВт до 120 кВт вы можете посмотреть по ссылке: Трехфазный электрокотел.

Technical data	units	EOU 3/6	EOU 3/9	EOU 3/12	EOU 3/15	EOU 3/18	EOU 3/21	EOU 3/ 24	EOU 3/27	EOU 3/30	EOU 3/36	EOU 3/60	EOU 3/90	EOU 3/120
Price	Rub	9 000	9 200	9 400	9 600	9 800	10 000	10 200	10 400	10 600	11 000	36 000	41 000	46 000
Working voltage	Volt	220/380	220/380	220/380	220/380	220/380	220/380	220/380	220/380	220 /380	220/380	220/380	220/380	220/380
Power consumption	kw	6	9	12	15	18	21	24	27	30	36	60	90	120
Power consumption is adjustable	kw	2, 4, 6	3, 6, 9	4, 8, 12	5 ,10,15	6,12,18	7,14,21	8,16,24	9,18,27	10,20,30	12,24 40,60	30,60,90	40,80,120
Объем отапливаемого помещения	куб. м.	360	540	750	900	1080	1260	1440	1620	1800	2250	3600	5400	7200
Heated area	sq. m .	120	180	250	300	360	420	480	540	600	750	1200	1800	2400
Electricity consumption per day	kw	2-48	3-72	4-96	5-120	6-144	7-160	8-192	9-216	10-240	12-288	20-480	30-720	40-960
Восстание воды в обгревательной системе (без наподра 9	12	15	18	20	20	22	22	24	30	35	40
Number of heating elements	Pieces	3	3	3	3	3	3	3	3	3	3	9	9	9
The volume of the coolant in the hot water heating system	liter, not more	240	360	480	600	720	840	960	1080	1200	1440	2400	3600	4800
Efficiency	%, before	98	98	98	98	98	98	98	98	98	98	98	98	98
Outlet temperature	° С, up to	95	95	95	95	95	95	95	95	95	95	95	95	95
Рабочее давление	МПа (кг/см²), до	0,2(2)	0,2(2)	0,2(2)	0,2(2)	0,2(2)	0,2(2)	0,2(2)	0,2(2)	0,2(2)	0,2(2)	0,2(2)	0,2(2)	0,2(2)
Среднее количество рабочих часов в день 9027	hour before	8	8	8	8	8	8	8	8	8	8	8	8	8
Length	mm	405	405	405	405	405	405	405	405	405	405	615	615	615
Height	mm	220	220	220	220	220	220	220	220	220	220	730	730	730
Width	mm	140	140	140	140	140	140	140	140	140	140	325	325	325
Weight, no more	Kg	6	6	6	6	6	6	6	6	6	6	52	52	52

For wholesale buyers a flexible system of discounts is offered.

Гарантийный срок эксплуатации электрокотла ЭОУ— 10 лет

со дня продажи.

Технические характеристики

Выбор марки электрокотла

Сегодня купить трехфазный котел для отопления не представляется проблематичным. Производителей и модификаций великое множество.

Выбор не из легких. Обязательно обратите внимание на доступные функции и гарантию. Доверие покупателей формировалось под влиянием субъективных и объективных факторов. Самые популярные бренды производятся сегодня в Германии, Чехии, Испании и Швейцарии.

Немецкие образцы Bosch Wespe Heizung и швейцарский STS отличаются высокими эксплуатационными характеристиками, но и такой же высокой ценой.

Настенные агрегаты серии Bosch Tronic 5000 H применяются в различных системах отопления, в том числе совместно с накопительными баками. Это котлы тэнового типа. Их устанавливают по три штуки.

Bosch Tronic 5000 H

Одноконтурные нагреватели, подходят для горячего водоснабжения с использованием бака косвенного нагрева. Заявленный производителем КПД равен 9.9%. Они обеспечивают нагрев воды до +90 градусов, четырехступенчатую мощность и регулирование температуры с помощью комнатного регулятора.

Словацкие котлы Protherm отличаются не меньшей функциональностью и производительностью при адекватной стоимости. Такое же оборудование поставляет чешская компания Dakon – модель Protherm 18K, как и описанные выше немецкие, оснащена стальным теплообменником и автоматикой, что дает еще большие возможности при том же КПД. Котел имеет функцию дистанционного управления подачей электроэнергии с тарифного счетчика.

Россия производит продукцию не уступающую по качеству, но более доступную по стоимости. С 2010 года компания «САВИТР» (входит в НПК «ВЕТРОСТАР») производит двухконтурные котлы серии «Ультра» с погодозависимой автоматикой и дистанционным управлением с GSM-модулем. По отзывам, качество и надежность самые высокие.

Российские производители имеют разветвленную сервисную сеть, что немаловажно.

Расчет затрат на отопление

Как было сказано выше, экономически электрический трехфазный котел дороже своих газовых и твердотопливных аналогов. Электричество дорожает как на дрожжах.

Схема обвязки электрокотла

Рассчитать расход на месяц или отопительный сезон можно следующим образом:

учитывая, что КПД большинства агрегатов близок к тепловая энергия, потребуется 1,03 кВт электрической энергии;
площадь дома делится на 10 и умножается на этот показатель;
Полученное значение умножьте на стоимость одного кВт/ч. (в разных регионах по-разному), то на 24 (количество часов работы в сутки) и на количество дней в месяце или отопительном сезоне.

По идее, на дом 100 квадратных метров при стоимости киловатта 3,2 рубля и круглосуточной работе в месяц на отопление потребуется около 26 тысяч рублей. На практике эту сумму следует уменьшить примерно вдвое – котел не всегда работает круглосуточно. Затраты на квартиру будут еще меньше.

На видео показана процедура установки:

Большое влияние имеет материал, из которого построен дом, полы, тип окон и дверей, качество утепления. Все учесть невозможно. Поэтому только практика покажет, насколько дорого обойдется котел.

Комплексное использование отопительных котлов

Электрический котел часто используется в паре с газовыми и твердотопливными отопительными котлами. Дом отапливается твердым дешевым топливом, а дальнейшее поддержание температуры в автоматическом режиме осуществляется электрокотлом.

Или, как на схеме, газовый котел отопления и электрокотел работают последовательно, автоматически переключаясь в зависимости от ночного и дневного тарифов на электроэнергию.

Трехфазные нагреватели и усилители

Задать вопрос

спросил
9 лет, 1 месяц назад

Изменено
3 года назад

Просмотрено
73 тысячи раз

\$\начало группы\$

Я инженер-механик с базовыми знаниями в области электричества. Я программирую приложение для заказа трехфазных обогревателей, и мне нужно решить спор с коллегой. Допустим, у меня есть трехфазный нагреватель на 208 В (соединение треугольником) с нагревательным элементом на каждой ножке L1, L2, L3. Общая мощность нагревателя составляет 15 кВт. Мой расчет ампер в каждой ноге: 15 кВт * 1000 / [208 В * 1,73] = 41,7 ампер. На каждой ножке имеется термоконцевой выключатель с номиналом 25 ампер. Поскольку I1 = I2 = I3 = 41,7 ампер в каждой ноге, мне нужно разделить на две ветви, чтобы разделить ампер на два из-за концевого выключателя на 25 ампер.

Коллега утверждает следующее: Каждый элемент производит 15кВт/3 = 5кВт на элемент. Рассматривая каждую ветвь отдельно, можно рассматривать ее как «однофазную» цепь с напряжением 208 В на элементе. Таким образом, ампер на ногу составляет 5 кВт * 1000/208 В = 24 ампера. Таким образом, нет необходимости в ответвлении для теплового концевого выключателя.

Очевидно, нельзя дать два разных ответа. Я думаю, что хотя в среднем каждый элемент производит 5 кВт тепла, мгновенно он может производить больше, если все три элемента вместе производят 15 кВт в любой момент времени. Таким образом, мгновенные ампер будут 24 ампера * 1,73 = 41,7 ампер (чтобы согласовать два подхода). При соединении звездой аргумент моего коллеги будет работать, потому что напряжение на каждом элементе составляет 120 В. Но интуитивно я не знаю, почему это работает для соединений Wye, а не для соединения треугольником.

трехфазный

\$\конечная группа\$

\$\начало группы\$

Ваш коллега правильно рассчитал ток на элемент. Каждый элемент, по-видимому, питается от напряжения 208 В и потребляет 5 кВт мощности. 5 кВт/208 В = 24 А, как он сказал. (Кстати, лишние 1000 в ваших уравнениях неверны. 5 кВт * 1000 — это 5 МВт, а не 5000 Вт. Кроме того, правильными единицами измерения являются кВт (килло-Ватт), а не кВт (Кельвин-Ватт)).

Вы правы в том, что мгновенный пиковый ток выше, но для синусоидальных волн он выше на квадратный корень из 2 из среднеквадратичного значения, а не квадратный корень из 3. Таким образом, среднеквадратичное значение 24 А имеет пиковый ток 34 А.

Тем не менее, номинальные амперные характеристики этих тепловых концевых выключателей почти наверняка являются среднеквадратичными, а не пиковыми, см. техническое описание. Таким образом, в теории , эти концевые выключатели на 25 А могут справиться с вашей нагрузкой 24 А.

Впрочем, в итоге я с вами согласен. Имея переключатель, рассчитанный на 25 А, регулярно работающий с нагрузками 24 А в течение длительных периодов времени, вы напрашиваетесь на неприятности. Это просто плохая инженерия. Что вы собираетесь делать, идти к заказчику, когда случаются неизбежные сбои, и махать техпаспортом со словами: «Но здесь написано, что это должно было сработать»? Используйте более мощные концевые выключатели или разделите каждую нагрузку 5 кВт на две нагрузки по 2,5 кВт, каждая из которых будет потреблять всего 12 А и будет работать с существующими концевыми выключателями.

\$\конечная группа\$

\$\начало группы\$

Является ли 208 В вашим линейным напряжением или напряжением между фазой и нейтралью?

Если это напряжение между фазой и нейтралью, то каждый нагреватель (5 кВт) имеет среднеквадратичное значение 360 В (\$208 В\times\sqrt3\$), а это означает ток 13,88 А на фазу.

Если напряжение вашей сети 208 В, то ток на фазу будет 24 А.

\$\конечная группа\$

\$\начало группы\$

Пусть _L = линия и _Ph = фаза.
Для соединений по схеме «звезда» или «треугольник» общая мощность = 3 * фазная мощность.
Для соединения треугольником линейное напряжение = фазному напряжению. Следовательно :
Общая мощность (Pt) = 3*V_L*I_Ph. Переставьте, чтобы получить:
I_Ph = Pt/(3*V_L)
I_Ph = 15000 Вт/(3*208) = 24,04 А

Таким образом, 25 А — это то, что нужно.

\$\конечная группа\$

\$\начало группы\$

Нет необходимости согласовывать два подхода. Вы рассчитали линейный ток, а ваш коллега рассчитал фазный ток. (Под термином фазный ток я подразумеваю ток в одном из элементов, соединенных треугольником. ) Они отличаются тем, что каждая линия подключена к двум фазам. Два фазных тока имеют одинаковую величину, но сдвинуты по фазе на 120 градусов. Разница между двумя фазными токами представляет собой линейный ток, который в √3 раза превышает фазный ток (и смещен на 30 градусов).

\$\конечная группа\$

\$\начало группы\$

Мне нравится думать о Delta как о чем-то вроде параллели, а о звезде как о серии.

Правильным расположением вашего концевого выключателя в конфигурации треугольника будет по 1 концевому выключателю, последовательно соединенному только с одним элементом. для этого потребуется 3 концевых выключателя. Как практикующий специалист по поиску и устранению неисправностей на уровне компонентов после 40 лет работы я могу сказать вам, что вы хотите получить на 15-20% больше номинала для этих переключающих контактов, проводов и клемм, если только вы не любите продавать детали.
