Монтаж светильника

Обычные светильники пользуются большим спросом, так как позволяют создать необходимое освещение в конкретном месте. Например, в спальне у кровати нужен свет для чтения книги или газеты. Тут обычного освещения бывает недостаточно, а иногда он вовсе не нужен, так как мешает отдыхать своей спящей второй половинке (жене, любовнице, подруге, мужу и т.д. — выбрать нужное). Также светильники ставят у рабочего места. Без него не возможно писать, читать, делать уроки и т.д.

Монтаж светильника не занимает много времени. Тут мы рассмотрим такие вопросы, как: его крепление, подключение электропитания, сборку и узнаем что для всего этого необходимо.

В данном примере будет использован обычный светильник, купленный в Леруа Мерлен. Их там продается огромное количество разных дизайнов и размеров.

Помимо самого светильника необходимо приобрести там же шнур питания с вилкой и выключателем.

Данный светильник крепится на стену.

Монтаж светильника начинается с определения места установки. Желательно выбирать место так, чтобы с ним рядом была розетка и хватало длины шнура питания.

Как определились с местом установки, откручиваете от него монтажную планку как показано на фото ниже. Она крепится двумя болтиками по бокам. Эта самая планка устанавливается на стену. Для этого необходимо в стене перфоратором просверлить два отверстия согласно разметке. Дюбеля с саморезами 6х40 обычно идут в комплекте.

Выглядит это как то так… Саморезы нужно затянуть хорошо, чтобы светильник во время эксплуатации не играл и не болтался. На фото ниже представлен момент, когда саморезы еще только наживлены.

Следующим шагом в монтаже светильника идет подключение шнура электропитания.

Практически на всех подобных устройствах есть клеммник для подключения проводов питания. На них каждый контакт подписан:

  • «L» — для подключения фазного проводника;
  • «N» — для подключения нулевого проводника;
  • «PE» или значок заземления — для подключения заземляющего проводника.

В месте монтажа (квартире) светильника в моем случае выделенный заземляющий проводник отсутствует, т.е. во всем доме 2-х проводная сеть. Поэтому я заземляющий контакт оставил без внимания.

Если в вашем доме система заземления TN-S, т.е. есть выделенный заземляющий проводник (3-х проводная сеть), то обязательно подключайте заземление, так как корпус светильника металлический и сам светильник устанавливается в доступном месте для касания человека.

Подключаем провода так: на контакт «L» коричневый, а на контакт «N» синий. Необходимо везде соблюдать цветовую маркировку проводов.

Затем крепим сам светильник двумя боковыми болтами к установленной ранее планке. Перед этим нужно предусмотреть выход питающего шнура. Там должно быть для этого отверстие. В моем представленном варианте у светильника нет такого отверстия, так как здесь подразумевается, что питающий провод проложен заранее и выходит из стены. Но у меня это не так, поэтому я отогнул краешек для свободного выхода провода.

Кстати, если вы в своей квартире прокладываете новую проводку, то можно заранее проложить кабель в стене и организовать включение светильника с помощью обычного выключателя. Его можно разместить у кровати на расстоянии вытянутой руки или рядом с рабочим столом, где дети делают уроки. Это очень удобно и будет выглядеть красиво. Если вам этот момент интересен, то напишите об этом в комментариях и я напишу как это сделать и нарисую схему.

На последнем этапе ставим плафоны. Для этого сначала с патронов откручиваем пластмассовые гайки. Затем одеваем плафоны и фиксируем их с помощью этих пластмассовых гаек. Должно получиться как показано на фото ниже.

Остается только вкрутить лампочки, включить вилку в розетку и можно смело пользоваться установленным светильником.

Только помните, что в такие светильники нельзя вкручивать лампочки мощностью больше, чем указана на его корпусе или в паспорте. Иначе он может выйти из строя. По этому поводу читайте — Почему ломаются люстры?

Улыбнемся:

Приезжает чукча из Москвы и затаскивает в чум телевизор.
Чукча:
— Во какая я вещь купил!
Жена чукчи:
— Так у нас же электричества нету.
Чукча:
— А я и розетку тоже купил!

Как правильно подключить точечные светильники для гипсокартона схема видео

Мы покажем как правильно подключить точечный светильник к 220в

Современные интерьеры характеризуются большим жизненным пространством, которое разделяется на разные жилые зоны. На смену небольшим комнатам приходят квартиры со свободной планировкой, характеризующиеся зонами кухни, гостиной, спальни, рабочего кабинета. Эти пространства разделяются с помощью пола, потолка, перегородок и освещения. Именно своими руками хозяева жилья создают уютную теплую обстановку, подчеркивающую предметы, формы, удовлетворяющую их жизненные потребности. Важной частью создания зон комфорта является подключение правильного освещения, поскольку для каждой зоны, комнаты оно имеет свои особенности. Места для работы, чтения, приготовления пищи, отдыха необходимо освещать в соответствии с их функциональными задачами.

Правильная схема подключения элементов освещения обеспечивает равномерное освещение всех уголков жизненного пространства помещения, выделяя, подчеркивая их назначение с помощью распределенного света. Точечные led светильники небольших размеров и мощности успешно выполняют такие задачи. Осветительные приборы монтируются на подвесных потолках. Как подключить точечные светильники четко и подробно покажет электрическая схема, а также алгоритм подключения. Монтаж этих элементов легко осуществить даже своими руками. О том как заменить лампочку в точечном светильнике вы можете узнать в нашей статье.

Важно помнить, что расположение, конфигурацию потолочных осветительных приборов нужно планировать еще на этапе проектирования.

Правила подключения светильников к сети 220В

  1. Схема состоит из распределительных коробок, проводов и гофры.
  2. Важно использовать исключительно медный провод. Если в проводах были скрутки, их лучше пропаять и изолировать.
  3. Для каждого из светильников выделяется отдельный гибкий провод. Подключение, соединение их вместе происходит посредством медных гильз или специального «клеммника», который после этого дополнительно изолируется с помощью изоляционной ленты.
  4. До установки потолков важно проверить выключателем проводку, а также лампочки.

До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º. С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.

Для обеспечения оптимальной освещенности помещения схема установки элементов света должна быть следующей:

  • Расстояние между точками света должно быть не больше метра.
  • Отверстия для светильников нужно располагать на расстоянии 25-30 мм от ближайшего каркаса.
  • Точечный светильник должен располагаться на удалении 60 см от стены.
  • Контуры освещения разных зон лучше разделить отдельным выключателем.

Светильники в гипсокартонный потолок можно установить и подключить своими руками. Технология и схема универсальна – одинакова для всех видов подвесных потолков.

Технические характеристики точечного освещения

  • Важно использовать светильники одного вида для определенных контуров освещения.
  • Мощные осветительные приборы больше 40 ватт могут повредить натяжной потолок.
  • Для пластиковых вариантов потолка проводку рекомендуется выбирать более защищенную от пожара по сравнению с потолками из гипсокартона.
  • В обязательном порядке провод для освещения должен быть многожильным, мягким и гибким.
  • Периодически следует проверять крепление, затяжку прижимных болтов креплений проводки.

Порядок подключения освещения своими руками

  1. Планирование . Если подвесной потолок формируется из нескольких уровней, подключение светильников должно производиться с выделением отдельных контуров освещения, которые управляются отдельным выключателем сети 220 вольт. Схема монтажа разрабатывается заранее.
  2. Протяжка и закрепление проводов . Рекомендуется крепить проводку к металлическим профилям, используя специальные пластмассовые стяжки. На местах крепления световых точек сформировать петли, которые легко будет зацепить и достать через просверленные в потолочных панелях отверстия. При этом важно допускать небольшое их провисание.

В другом варианте можно протянуть проводку своими руками от первого отверстия к остальным, но в таком случае проводка будет лежать непосредственно на самом гипсокартоне изнутри.

  1. Сверление отверстий под точечные светильники . Схема размещения приобретает окончательные контуры после монтажа потолочной поверхности. В случае пластиковых или алюминиевых потолков лучше расположить осветительные приборы по центру панелей, а не на стыке. Отверстия делаются с помощью дрели и специальной насадки под названием «коронка». Просверлить их легко своими руками. Важно подобрать правильный диаметр насадки.
  2. Подключение освещения . Важно проводить подключение 220 В, следуя строгому алгоритму:
  • Петли на протянутом проводе нужно разрезать посередине, а их кончики оголить.
  • С помощью двух небольших проводков размером 10-12 см присоединить каждый светильник.
  • Для этого зачистить их с каждой стороны.
  • Подключение производится в соответствии с буквенной маркировкой на светильнике: L – фаза, N – нуль, PE – заземление.
  1. Закрепление светильников . Отогнуть своими руками боковые скобы до упора и вставить в отверстие. После этого скобы защелкнутся. Вставить лампу и зафиксировать ее сверху стопорным кольцом. Такая конструкция надежно удерживает светильники на потолке. После этого можно производить подключение основного провода к сети.

На завершающем этапе остается только проверить работу освещения распределенного света. Таким образом, следуя технологии и соблюдая последовательность работ, можно легко установить встроенные точечные светильники на подвесной потолок своими руками.

Монтаж точечных светильников в потолок: планирование, подключение, закрепление

Обеспечить равномерное освещение комнаты и всех предметов и мебели, которая в ней находится, можно только с помощью распределенного источника света. С этим вряд ли справится даже самое изощренное бра, устанавливаемое в центре потолка. Ведь свет будет исходить из одного места, и в результате будут появляться тени. Для решения этой проблемы используются так называемые споты – точечные светильники маленького размера и мощности, которые равномерно распределяют по поверхности потолка. Они предназначены для монтирования исключительно системы подвесных потолков. Достаточно легко выполняется монтаж точечных светильников в потолок своими руками. Важно еще на этапе проектирования подвесного потолка озаботиться о конфигурации системы освещения.

Немного о точечном освещении

По своей конструкции точечные светильники, которые укрепляются вровень подвесному потолку, имеют лишь 30 градусов сектор освещения. Зато благодаря своей компактности, их можно монтировать достаточно плотно по всему потолку. Для обеспечения надлежащей освещенности расстояние между рядами не должно превышать 1 метра, расстояние от светильника крайнего ряда до стены не – более 60 см. Цифры приведены для помещений с потолком высотой 2,5 метра. Учитывается требование, чтобы пересечение конусов освещенности от каждого спота было расположено на высоте, превышающей основную массу предметов в комнате.

Монтировать точечное освещение можно на подвесные потолки любого типа. Установка точечных светильников в гипсокартон является наиболее простым и надежным вариантом, однако процесс монтажа никак не отличается и в случае с обшивкой потолка пластиковыми, алюминиевыми полосами или МДФ, за несколькими оговорками.

Только установка светильников в натяжной потолок должна производиться мастерами и установщиками. Это связано с технологическими особенностями материала и тем, что необходимо с использованием специального оборудования произвести закрепление плотных вставок из термостойкого пластика в местах установки светильников. Эти вставки также препятствуют растяжению материала. Во всех остальных случаях монтаж можно произвести самостоятельно.

Что необходимо для установки

Из материала понадобятся следующие элементы:

  1. точечные светильники;
  2. лампы;
  3. провод питающий;
  4. клемники или гильзы для соединения проводов;
  5. изоляционная термоусадка, изолента;
  6. выключатель.

устройство стандартного потолочного спота

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества. Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику. Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией.

Для соединения проводов и подключения к ним светильников можно использовать специальные клемники, которые продаются в любом хозяйственном магазине. Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клемники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Порядок монтажа

Весь процесс монтажа светильников в потолок можно разделить на следующие этапы:

  • планирование освещения;
  • разводка проводки до места установки светильников;
  • формирование отверстий под них;
  • подключение;
  • закрепление и проверка.

Зачем столь простая задача разбита на несколько этапов? Это связано с тем, что каждый пункт лучше всего выполнять на определенном этапе формирования самого потолка.

Планирование

Очень важно заблаговременно еще до обшивки потолка определиться с тем, как разместить светильники на потолке. Особенно это касается случаев, когда навесной потолок формируется с несколькими уровнями. Каждый уровень следует выделить в отдельный контур освещения, и соответственно распределять источники света, отталкиваясь от независимого использования этих контуров. Не забывайте, что расстояние между светильниками должно соблюдаться в пределах метра друг от друга, удаление от стен – на 60 см. Важно распределить светильники так, чтобы место их установки не приходилось на установленные элементы каркаса. То есть отверстия для них должны отстоять на расстоянии 25-30 мм от края отверстия под светильник до ближайшего элемента каркаса. В противном случае профиль каркаса может помешать закрепить светильник с помощью его защелки.

При распределении точечных светильников необходимо также учесть наличие и расположение на потолке и стенах люстр, бра и прочих декоративных элементов. При одновременном использовании можно отвести точечные светильники в стороны. Или же разделить контуры освещения точечными светильниками зон возле прочих источников света и остальной частью комнаты на отдельные выключатели.

Распределение проводов

Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение. В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию. Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.

При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода. Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины.

После этого можно приступить к обшивке подвесного потолка.

Формирование отверстий под светильники

Окончательно определиться с позицией светильников можно только после того, как потолок полностью обшит. При проектировании уже был учтен момент размещения спотов на расстоянии от элементов каркаса. Теперь же следует также учесть и пролегание швов между элементами подвесного потолка, это особенно важно при установке светильников в подвесной потолок обшитый пластиком или алюминием. Если размещение светильника приходится на стык элементов потолка, то его следует перенести на середину одной из полос.

Отверстия просверливаются с помощью специальной коронки по дереву, которой высверливаются и углубления под коробки для розеток. В этом случае получаются идеально ровные отверстия, такой вариант позволяет эффективно закрепить светильник в гипсокартоне. Диаметр отверстий должно быть подобран в соответствии с размерами используемых приборов. Он должен быть меньшим на 3-4 мм внешнего диаметра лицевой части светильника, но больше, чем габариты внутренней его части. Чаще всего выбирается размер 60 или 75 мм.

Важно: Помните, что раз просверлив отверстие, его невозможно перенести, так что лишний раз удостоверьтесь в верности его расположения.

Типичная схема подключения потолочных светильников

Подключение

После того как все отверстия высверлены, достаются наружу петли ранее проложенного провода. Или же прокладываются от отверстия к отверстию по два провода, начиная от крайнего, к которому подведен питающий провод.

Важно: Все работы по подключению проводятся только при обесточивании подходящего провода.

Петли на проложенном проводе разрезаются по изгибу и оголяются. Для подключения каждого светильника используются два небольших проводка длиной 10-12 см. Оголив по 10-15 мм провод с каждой стороны, короткие провода (поводки) одним концом зажимаются в соответствующей клемме на светильнике, а второй край проводка скручивается с питающим кабелем. Соблюдается подключение с помощью маркировки на светильнике: L– фаза, N – нуль, PE– заземление.

Закрепление

У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам. Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке. Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там. После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.

Подключение точечных светильников

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

При лучевом подключении на каждый осветительный прибор идет свой кусок кабеля. Способ затратный по расходу кабеля, но более надежный в плане работы: при поломке не горит только одна точка освещения. В этом случае имеет смысл дотянуть кабель от распределительной коробки по потолку до середины комнаты, там его закрепить.

От этой точки начинать тянуть кабели к каждому встраиваемому светильнику. Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники. Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора.

Но еще раз повторимся — такой тип подключения почти не используется.

Установка точечных светильников в гипсокартон

  1. Рядами, перпендикулярными стене, на которой располагается окно. При этом расстояние от стены до первого прибора не должно быть меньше 60 см. А шаг установки рядов – 1 м.
  2. В шахматном порядке. Здесь те же требования.
  3. Монтаж точечных светильников в гипсокартон производится по периферии. То есть, точечные источники света в данном случае выступают в качестве дополнительного освещения пространства. Основным прибором здесь выступает люстра.

Способов подключения, а точнее, приспособлений, с помощью которых производится соединение, немало. Самый простой, но и надежный, это клеммники с прижимными винтами или современные клемы WAGO.В любом случае кабели надо прокладывать, пропустив их через гофрированный монтажный шланг. Это дополнительная защита, увеличивающая срок эксплуатации проводов. Иногда это сделать руками непросто, потому что мешает сам гипсокартон.

Поэтому опытные мастера поступают так – связывают между собой усики проволокой, а после установки точечного светильника в гипсокартон разрезают ее кусачками или пассатижами. Усики расправляются под действием пружин, опираются на внешнюю сторону потолка, не давая светильнику упасть. Все три схемы достаточно просты, универсальны, но, как показывает практика, сегодня нередко их не используют.

Так как ограничений в схеме расположения точечных светильников нет, то вариаций в этом случае огромное количество. Особенно это относится к потолкам из гипсокартона, сооруженных в два яруса.

Какая схема подключения точечных светильников лучше – виды и способы монтажа

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп.

Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку. При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной колодки, от ближайшей розетки или выключателя.

  • От распределительной коробки к месту расположения светильников протягивают электрические провода.
  • Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
  • В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
  • Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль. При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность. Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники.

Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной.

Установка

точечных светильников в гипсокартон: советы от опытных специалистов

В качестве оптимального варианта освещения для квартир с подвесными потолками многие специалисты сегодня рекомендуют встраиваемые в гипсокартон точечные светильники. Такие лампы равномерно распределяются по всей площади потолка, и обеспечивают эффективное освещение даже в самой большой комнате.Стандартные светильники под гипсокартон производятся со специальными креплениями пружинного типа (конструкцию крепления вы можете увидеть на фото). Крепление заводится в отверстие в подвесном потолке, где распрямляется, надежно прижимая светильник к обшивке потолка.Совет!

Для более «теплого и менее «резкого освещения, а также – для того чтобы осветительный прибор меньше нагревался, следует выбирать лампочки с зеркальным покрытием.Точечным светильником называется небольшое устройство, которое крепится вровень с подвесным или натяжным потолком. Такой светильник, как правило, имеет компактные размеры, потому для полноценного освещения помещения необходимо установить несколько ламп, распределив их по площади потолка. Монтаж светильников этого типа достаточно прост, однако все же имеет несколько особенностей, которые следует учитывать.

В статье мы расскажем о том, как правильно подключать и устанавливать светильники в гипсокартон.

Подключение точечных светильников для гипсокартонных потолков

Один из самых востребованных вариантов освещения комнат – встраиваемые точечные светильники, позволяющие решить сразу две основные задачи: обеспечение равномерности светового потока по всей площади помещения и повышение эстетических характеристик стандартного одноуровневого потолка из гипсокартона.Необходимо уточнить, что используемые лампы с цоколем G 5.3 в могут быть разных типов: люминесцентные, галогенные или светодиодные. В последнее время популярностью пользуются именно светодиодные лампы, обладающие рядом преимуществ:В первую очередь корректируют длину питающего кабеля (оставляя запас на дальнейший монтаж внутри потолка), затем снимают защитную оболочку и зачищают изоляцию с нужных жил кабеля. Здравствуйте дорогие читатели сайта «Электрик в доме», сегодня рассмотрим очередную статью на тему освещения, а именно монтаж и схема подключения точечных светильников для гипсокартонных потолков к двухклавишному выключателю. Точечные светильники обладают рядом преимуществ, например, можно организовать дополнительное освещение определенных зон, или установить их группами с раздельным подключением к электрической сети.

Стоит заметить, что монтаж такого типа осветительных приборов гораздо проще, чем кажется на первый взгляд, и требует от установщика минимум знаний по электротехнике. Для их успешной установки достаточно изучить несколько основных особенностей монтажа.

Схемы подключения точечных светильников

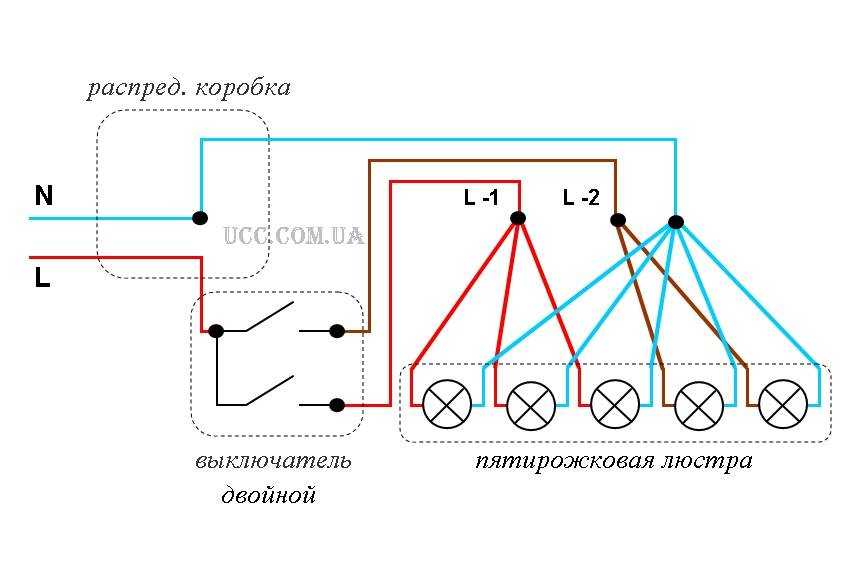

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов.

В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг. По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи. Собственно, схема справедлива для обоих способов реализации параллельного подключения.

При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

  • Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
  • Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Как установить точечные светильники в гипсокартон

В данной статье мы рассматриваем монтажные работы, если потолок гипсокартонный. Все что нужно – вырезать штробы в потолке. Штробами называются посадочные места под установку светильника. Они могут быть квадратными либо круглыми, в зависимости от формы изделия.Проверка работы довольно простая.

Все что нужно – включить автоматический выключатель, чтобы напряжение подалось в домашнюю сеть. Если ничего не искрит, а лампа горит, как и должна – Вы осуществили установку и подключение верно!Обращаем Ваше внимание на то, что использовать в качестве источников света рекомендуется светодиодные лампы, т. к. они имеют достаточно высокий световой поток и ресурс работы.

К тому же данные изделия позволяют сэкономить более 30% электроэнергии!
Первым делом обязательно отключаем электроэнергию в сети и проверяем ее наличие с помощью индикаторной отвертки (ее можно задействовать в розетке либо на подведенных в потолке контактах). Далее сверлим отверстие в гипсокартоне. Диаметр коронки обязательно должен совпадать с диаметром корпуса (максимальный разбег не более 3 мм). От распределительной коробки необходимо вывести по одной трассе проводов к месту установки точечных светильников в гипсокартонный потолок.

Для этого рекомендуется использовать один из следующих проводников: ВВГнг 3*1,5; ПВС либо РКГМ. Чтобы выбрать наиболее подходящий проводник, рекомендуется осуществить расчет сечения кабеля. Обычно для линии освещения достаточно, 1,5-милимметровой медной жилы.

Эти осветительные приборы отлично подходят для создания в помещении основного освещения. Споты также могут дополнять привычные всем люстры и бра, являясь дополнительным источником света. Поэтому неудивительно, что возможности спотов высоко оценили дизайнеры и строители. Стоит назвать некоторые преимущества такого освещения.

Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала.

Когда все отверстия будут готовы, можно переходить к следующему этапу. Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников. Также стоит отметить, что существует два вида параллельного подключения – шлейф и звезда.

Схема подключения шлейфом выполняется так – питающие провода подключаются к первому светильнику, от него ко второму и так далее. Схема подключения звезды заключается в том, что все светильники отдельными проводами соединяются с приходящими проводами питания.


Дополнительная информация по теме:
  • Можно ли крепить натяжной потолок к перегородке из гипсокартона
  • Перегородка из гипсокартона в однокомнатной квартире с нишей фото
  • Какой профиль использовать для короба в ванной из гипсокартона
  • Устройство гипсокартонной перегородки в один слой гипсокартона
  • Монтаж перегородки из гипсокартона высотой более 3 метров

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы


Важность проверки проводки лампы или светильника

Важность проверки проводки лампы или светильника

Старинные лампы и светильники — это ценные предметы, которые могут украсить дом. Но одна вещь, о которой вы должны знать, это то, что даже если лампа выглядит в отличном состоянии, проводка может быть не так.

Если вы включите лампу до проверки проводки, вы рискуете получить удар электрическим током. Это может привести к тому, что лампа будет потреблять лишнее электричество, что приведет к увеличению вашего счета за электроэнергию. И если в вашем доме нет надлежащего предохранителя, это может привести к чрезмерному накоплению тепла, что увеличит риск пожара.

К счастью, есть способы проверить проводку. Обратите внимание, что эти тесты следует выполнять до того, как вы подключите лампу.

Тестер непрерывности

 Тестер непрерывности состоит из батареи в корпусе с тестовым щупом, подключенным к одному концу корпуса батареи, и тестовым проводом с зажим типа «крокодил» на другом конце. Он может сказать вам, проводит ли электрический компонент электричество, и определить причину проблемы, если это не так.

Чтобы использовать тестер на лампе, разберите лампу, чтобы добраться до компонента, который вы хотите проверить. Закрепите зажим тестера на проводе или соединении компонента, при этом прикасаясь щупом к другому проводному соединению.

Если тестер загорается или гудит, это означает, что компонент успешно получает электричество. Если он не активируется полностью или вообще не активируется, может возникнуть проблема.

 Мультиметр

Мультиметр — это инструмент, который многие электрики считают незаменимым. Он может измерять напряжение, ток, сопротивление и непрерывность.

Хотя измерение всех этих компонентов может дать нам представление о том, насколько хорошо работает проводка лампы, непрерывность позволит нам узнать, получает ли она электричество на самом базовом уровне.

Для проверки непрерывности вам необходимо разобрать лампу. Затем установите мультиметр в положение, похожее на динамик. Это настройка непрерывности.

Мультиметр имеет два щупа. Подсоедините один к проводу или соединению в компоненте, который вы хотите проверить, а второй щуп подключите к другому проводному соединению. Если вы видите свет, с электричеством все в порядке. Если нет, вы можете провести больше тестов.

Отнесите свою лампу к профессионалу

В то время как проверка проводки может быть проектом DIY, разборка лампы может быть сложной, и вы не хотите иметь никаких проблем с незаменимым предметом, таким как старинная лампа.

А если у вас нет такого оборудования, как мультиметр или тестер непрерывности, их приобретение требует дополнительных расходов.

Именно по этим причинам лучше всего в первую очередь отнести лампу к специалисту. Специалист сможет качественно разобрать и собрать вашу лампу. У них будет под рукой оборудование для устранения неполадок, и, если они обнаружат какие-либо проблемы, они смогут выполнить необходимый ремонт.

Антикварные лампы и светильники являются ценным имуществом, но важно заранее проверить их проводку, чтобы исключить риск поражения электрическим током или возгорания. Какой из этих методов наиболее подходит для ваших нужд?



мари 18 декабря 2020 г.

Соединения проводки при добавлении светильников


» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Я добавляю больше светильников, новые светильники не работают, а оригинальный свет работает, что я сделал не так? Распространенные проблемы с проводкой светильников и диммерных выключателей и способы их устранения.

Видео по электрике №1

Как подключить генератор к панели дома
Использование комплекта блокировки автоматического выключателя для резервного питания


ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, так что я могу помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!


Узнайте больше о домашней электропроводке
с моим онлайн
Видеокурс:
Базовая электропроводка дома на примере

Переключатель диммера светильника Проблема
Электрика Вопрос: Я добавляю больше светильников, новые светильники не работают, но оригинальный свет работает, что я сделал не так?

Я подключаю три 12-вольтовых 50-ваттных галогенных подвесных светильника над своим баром, оригинальные три светильника работают, но работает только первый галогенный светильник.

  • Проект установки светильников
    • Все светильники будут управляться одним переключателем.
    • У меня все провода на месте.
    • Я провел пробный запуск с тремя рабочими фарами (по 60 Вт каждая).
    • Все работали. Щелкаешь выключателем и все они включаются, выключаются и выключаются.
    • Галогенные светильники — это подвески Kovacs с прокалыванием.
    • Каждый светильник имеет собственный электронный трансформатор, который расположен после черно-белых проводов, идущих к проводам источника питания.
    • Из трансформатора выходят 2 красных провода, которые ведут к лампочке.
    • Вся проводка такая же, как когда я подключал оригинальные 3 рабочих фары, но работает только первая галогенная фара.
    • С помощью моего тестера я вижу, что на две другие лампочки подается питание, идущее к проводам крепления и проходящее через них, до и после трансформатора, но лампочки не загораются.
    • Я менял лампочки и светильники, результат один и тот же.
    • Включится только первый прибор.

Дополнительные комментарии: Спасибо за помощь!
История: Шерил, домовладелица из Канзас-Сити, штат Миссури.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Шерил.

Как устранить проблемы со светильниками и диммерами

Применение: подключение светильников и диммеров.
Уровень навыков: от начального до среднего. Эти электромонтажные работы лучше всего выполнять с помощью лицензированного подрядчика по электротехнике.
Необходимые инструменты: основные ручные инструменты и безопасная лестница.
Расчетное время: зависит от личного опыта, светильника и доступа к светильнику.
Меры предосторожности: определите цепь осветительного прибора, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Запасные части для светильника должны быть совместимы с установленными лампами.

Проблемы со светильниками и диммерными выключателями и способы их устранения

  • Проверка напряжения в цепи
    • Сначала я хочу убедиться, что провода на 120 вольт, идущие к светильникам от выключателя, соединены (цвет в цвет) черные с черными и белые с белыми, а также заземление.
    • Я знаю, что это может показаться упрощением, но иногда эти соединения выполняются неправильно. Тогда мне интересно, у вас одновременно работали три отдельные 60-ваттные лампы или отдельно?
    • Я бы еще раз проверил соединения в распределительной коробке первого приспособления. Похоже, что может быть плохой контакт с одним из проводов на первом световом коробе.
      • Выяснилось, что 2 из 3 электронных трансформаторов вышли из строя. Я купил 3 новых трансформатора (не хотел рисковать, что последний тоже выйдет из строя). Это сделало трюк!
        • Очень жаль трансформаторов — очень странно.
        • Следует соблюдать осторожность, чтобы не покупать открытые контейнеры, в которых могут быть неисправные устройства.
        • Кто знает, возможно, вы купили возврат, который был поврежден предыдущим покупателем, и продавцы просто положили товар обратно на полку, не подозревая о его состоянии.
  • Совместимость диммера со светильниками
    • Диммерные выключатели должны быть совместимы со светильниками с трансформаторами.
    • Если трансформаторы говорят, что они способны диммировать, могу ли я поставить диммер на настенный выключатель?
      • Упомянутый переключатель говорит, что вы не можете использовать его как для ламп накаливания, так и для галогенных ламп.
    • Единственное, что меня беспокоит, это заявление на коробке диммера Lutron, в котором говорится, что их рекомендуется использовать с приборами с трансформаторами. Будет ли это включать мои 3 лампы? Я также считаю, что если 50-ваттные лампы кажутся слишком яркими, я могу просто заменить их на 25-ваттные лампы.
      • Что касается диммирования светильников, в которых используются трансформаторы: безопасная практика заключается в том, чтобы убедиться, что в спецификациях трансформатора и диммера указано, что они совместимы друг с другом.
      • Большинство новых светильников и диммеров имеют возможность диммирования, но убедитесь, что это безопасно.

Подробнее о проводке выключателя света и светильников

Как подключить выключатель света

  • Схема подключения выключателей освещения
  • Подробные схемы подключения выключателя освещения. Подробные электрические схемы и изображения помогут вам в домашних электрических проектах.

Как подключить диммер. Самостоятельная электробезопасность.

Вам также может быть полезно:

Видео по электрике #2

Подключение розетки GFCI без заземляющего провода


ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!


Узнайте больше о домашней электропроводке
с моим онлайн
Видеокурс:
Базовая электропроводка дома на примере

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей Иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Идеально подходит для домовладельцев, студентов,
Candyman, Handy Women и электрики
Включает в себя:
Проводя GFCI Outlets
Облада в ножках 966697103 1201056. Электропроводка Выключатели освещения
Электропроводка 3-х и 4-х проводной электрической плиты
Электропроводка 3-х и 4-х проводной сушилки Шнур и розетка для сушилки
Устранение неполадок и ремонт электропроводки
Методы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока.
Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности.
Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена
Тестирует стандартные 3-проводные розетки
Внесен в список UL
Свет указывает на неправильную проводку
Очень удобный и простой в использовании.

Top
