Схема подключения выключателей без распределительной коробки

Информация о материале

Просмотров: 64605

Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки. Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов — нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения. Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.

Схема подключения одноклавишного выключателя без распределительной коробки

Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.

От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил. Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.

Теперь необходимо фазу от клавиши выключателя довести до контакта «L» светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.

Вот схема подключения одноклавишного выключателя без распределительной коробки.



Схема подключения двухклавишного выключателя без распределительной коробки

Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?

Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя. На схеме ниже он обозначен «Провод 1».

Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен «Провод 2». Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты. Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре. Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.

Вот схема подключения двухклавишного выключателя без распределительной коробки.

Плюсами такого монтажа являются:

  • отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;

  • простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;

  • минимум неисправностей.

Минусами такого монтажа являются:

  • отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.

Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:

  • один самостоятельный провод от щитка с «шины N» пускаем сразу на светильник на контакт «N»;

  • фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;

  • от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.

Как то так!

Улыбнемся:

Из записной книжки электрика:

Очень трудно найти в комнате выключатель, особенно, если он в коридоре.

  • Назад

  • Вперед


Добавить комментарий

Распределительная коробка, выключатели и розетки — Electric Wave

Типы распределительных коробок; Размеры распределительных коробок; Ассортимент выключателей и розеток; Таблица распределительных коробок

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА – Распределительная коробка представляет собой прямоугольную коробку из металла/ПВХ, которая используется для приема световых проводов, силовых проводов и на которые могут быть установлены выключатели. Он также используется в качестве распределительной коробки.

КЛАССИФИКАЦИЯ РАСПРЕДЕЛИТЕЛЬНЫХ КОРОБОК / ТИПЫ РАСПРЕДЕЛИТЕЛЬНЫХ КОРОБОК –

  • В зависимости от материала – Используются различные типы переключателей, такие как MS, металлический корпус с цинк-хромовым покрытием и корпус из ПВХ. Как правило, металлические коробки из MS и хромата цинка используются для скрытой проводки, а коробки из ПВХ используются для поверхностной проводки.

(Примечание – Коробка из МС/хромата цинка должна быть заземлена во избежание поражения электрическим током.)

  • В зависимости от размеров – Размер распределительной коробки зависит от количества монтироваться на нем. Распределительные коробки доступны в следующих размерах –

3″x3″, 3″x4″, 3″x6″, 3″x8″, 6″x6″, 6″x8″ — где первая цифра — высота коробки, а вторая цифра — ширина коробки в дюймах.

РАЗМЕР РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ В ОТНОШЕНИИ КОЛИЧЕСТВА ВЫКЛЮЧАТЕЛЕЙ –

Модульные выключатели доступны в различных размерах/модулях. Полная информация приведена ниже в таблице распределительных коробок –

S. № РАЗМЕР КОРОБКИ КОЛИЧЕСТВО ПРЕДОСТАВЛЯЕМЫХ МОДУЛЕЙ
1 3” x 3” 2 модуля (2 переключателя без одного модуля или 1 переключателя без двух модулей)
2 3” x 4” 3 модуля (3 шт. — один модульный переключатель или 1 модульный переключатель и 1 нет двухмодульных розеток/регулятор вентилятора и т. д.)
1 3” x 6” 4 модуля (4 шт. — один модульный переключатель или 2 шт. — один модульный переключатель и 1 нет — двухмодульная розетка и т. д.)
2 3” x 8” 6-модульный (6 шт. — один модульный переключатель или 4 шт. — один модульный переключатель и 1 шт. — двухмодульный разъем/регулятор вентилятора)

ВЫКЛЮЧАТЕЛЬ И РОЗЕТКА –

Выключатель – Выключатель – это устройство, которое используется для включения или выключения питания осветительных приборов, розеток и т.д. назначение офиса.

Розетка – Розетки используются для подключения электрических нагрузок, таких как нагреватель, холодильник, индукционная плита, телевизор, стиральная машина, кондиционер, утюг, настольное (портативное) оборудование, такое как настольная лампа и т. д.

АССОРТИМЕНТ ВЫКЛЮЧАТЕЛЕЙ – Обычные выключатели доступны с мощностью –6A и 16A.

Переключатель 6A используется для маломощных нагрузок, таких как лампы накаливания, трубчатые светильники, потолочные вентиляторы, дверной звонок, телевизор и розетка 6A.

16А выключатель используется для нагрузок высокой мощности, таких как холодильник, газовая колонка, утюг, кондиционер и т.д.

Розетка 6A используется для маломощных нагрузок, таких как зарядное устройство для мобильных устройств, зарядное устройство для компьютера, зарядное устройство для ноутбука, настольная лампа, телевизор и т. д. Это розетка с тремя контактами. Два нижних штыря малого диаметра используются для фазы и нейтрали, а верхний большой штырь используется для заземления.

Розетка 16A используется для нагрузки высокой мощности, такой как холодильник, газовая колонка, утюг, кондиционер и т. д.

6/16A Розетка используется как для нагрузки низкой, так и высокой мощности. Это 5 контактный разъем. Верхний большой круглый штырь для заземления, следующие два нижних круглых штыря для маломощной нагрузки, а последние два нижних штыря для высокой нагрузки.

Вилка верхняя – Это устройство, которое является частью нагрузки, подключенной через провод и фиксируется розеткой. Размер верхней части вилки (подходит для розетки 6А или розетки 16А) зависит от нагрузки и, соответственно, подходит к проводу нагрузки.

Вилки доступны с 2 и 3 контактами. 2-контактная верхняя часть вилки используется для малой нагрузки, где заземление не требуется, например, зарядное устройство для мобильных устройств и т. д., а 3-контактная используется для нагрузки как низкой, так и высокой мощности, где заземление требуется для защиты.

Читайте другие темы – Электромобиль

В доме никогда не бывает достаточно розеток.

Добавление розеток может быть затруднено, но сделать это проще, если проводка уже существует. Проверьте эти простые

У вас никогда не будет достаточно розеток в вашем доме. Добавление розеток может быть затруднено, но сделать это проще, если проводка уже существует. Ознакомьтесь с этими простыми шагами, чтобы превратить светильник в розетку.

Если есть что-то, в чем каждый дом нуждается больше, так это электрические розетки. Когда в основном у каждого члена вашей семьи есть смартфон, планшет или ноутбук, а также другая личная электроника, такая как телевизоры и игровые приставки, места для подключения всегда не хватает. И это не принимая во внимание все другие электронные гаджеты, которые большинство людей есть в их домах в эти дни.

К счастью, добавить в дом больше розеток несложно, не вызывая электрика. Большинство домовладельцев считают подключение к розетке одним из самых простых электрических проектов, сделанных своими руками. Выполните следующие действия, чтобы узнать, как снять осветительную арматуру и подключить на ее место розетку.

1. Купите новую розетку

Вам потребуется приобрести новую розетку (розетку) и крышку в местном хозяйственном магазине. Вам, вероятно, понадобится круглая крышка розетки, особенно если у вас восьмиугольная распределительная коробка.

Если вы хотите, чтобы светильник оставался в светильнике, но при этом вам нужна розетка, вы можете вместо него установить адаптер патрона к розетке. Вам даже не нужно знать, как заменить розетку, если вы используете адаптер. Они ввинчиваются прямо в розетку и содержат как розетки, так и патрон для лампочки. Если вам не нужен свет в светильнике или не хотите вносить постоянные изменения в светильник , вы можете купить адаптер только с розеткой.

2. Соберите инструменты

Вам потребуются:

  • Плоскогубцы
  • Отвертка
  • Инструмент для зачистки проводов
  • Бесконтактный датчик напряжения разочарование.

    3. Отключите питание

    Во избежание поражения электрическим током отключите питание выключателем освещения на панели главной цепи.

    4. Открутите светильник

    Сначала снимите стеклянный колпак или другое покрытие со светильника. Затем найдите монтажные винты, которыми само приспособление крепится к распределительной коробке, и снимите приспособление.

    5. Отсоедините провода

    После того, как вы удалили винты, крепящие светильник к потолку, отсоедините проводку от светильника. Либо снимите гайки с проводов, либо отвинтите винты, удерживающие проводку на месте.

    6. Отложите светильник

    Держите его, так как вы можете установить его в другом месте или вернуть обратно позже.

    7. Снова зачистите проводку

    Возможно, вам потребуется снова зачистить концы проводов, выходящих из распределительной коробки. Отрежьте предварительно зачищенные концы и снова зачистите провода, чтобы обнажить медь примерно на полдюйма.

    8. Идентифицируйте свои провода

    Вы должны увидеть три провода, выходящие из вашей распределительной коробки: белый, черный или красный и зеленый или медный. Черный и красный провода обычно горячие, а белые провода либо нейтральные, либо горячие. Зеленые или оголенные провода всегда используются для заземления.

    9. Добавьте винтовые петли

    Винтовые петли — это небольшие крючки на концах проводов, которые используются для их крепления к винтам на розетке. Используйте острогубцы, чтобы согнуть эти крючки на концах проводов.

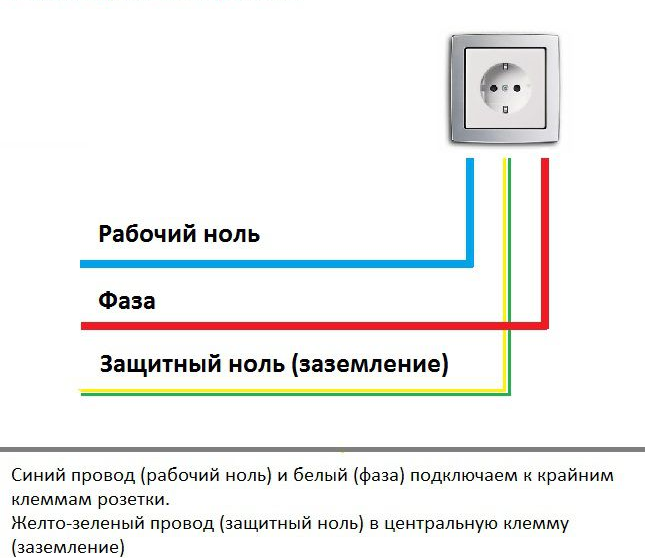

    10. Подсоедините провода

    После того, как вы добавили петли к проводам, пришло время подключить их к розетке. Наденьте петлю черного или красного провода на верхний латунный винт в розетке и затяните ее. Наденьте петлю на белый провод вокруг верхнего серебряного винта в гнезде и затяните его. Наденьте зеленый или оголенный провод на зеленый винт в гнезде и затяните его.

    11.

    Установите розетку

    Используя монтажные винты с обеих сторон розетки, установите ее на соединительную коробку.

    12. Проверка новой розетки

    Перед тем, как закрыть новую розетку, снова включите питание и проверьте ее работу, чтобы убедиться, что она работает правильно. Это облегчит устранение неполадок с новой розеткой.

    13. Установите крышку розетки

    Если за вашей новой розеткой находится восьмиугольная распределительная коробка, вам может потребоваться купить специальную круглую крышку розетки, чтобы установить ее поверх нее. В противном случае вы можете использовать обычную прямоугольную крышку розетки. Если отверстие в потолке больше, чем крышка розетки, вам может понадобиться залатать его чтобы сделать отверстие для розетки меньше. Лучше сделать это перед установкой новой розетки.

    После того, как вы установили новую крышку розетки, вы готовы использовать новую розетку. Для более сложных электротехнических работ может помочь American Home Shield® .
