21 марта 2019
RGB-контроллер – это устройство, предназначенное для управления разноцветной светодиодной подсветкой. С его помощью можно изменять яркость и режимы свечения LED-системы. Высокотехнологичные варианты устройств дополнены функцией зонирования, которая позволяет переключать режимы сразу между несколькими светодиодными лентами.
Типы RGB-контроллеров
На сайте компании «Modern Light» представлены разные виды механизмов контроля, у каждого из которых есть свои особенности.
Без пульта дистанционного управления
В Украине данный тип устройств в основном применяется для подсветки витрин магазинов. Корпус прибора напоминает выключатель. Он может быть запрограммирован под один или несколько режимов ЛЕД-освещения. Последний вариант настраивается с помощью кнопочной или сенсорной панели. К преимуществам контроллеров без пульта можно отнести легкость в подключении и экономное потребление электроэнергии. Также некоторые модели оснащены повышенной защитой от попадания влаги.
Механизмы контроля с инфракрасным пультом (ИК)
Такие приборы работают по типу пультов от телевизора: сигнал направляют на ИК-порт. В них установлены следующие функции:
- переключение между цветами;
- регулирование силы светового потока диодов;
- переливание из одного цвета в другой;
- мерцание, при котором LED-лента поочередно загорается и потухает;
Цена таких приборов сравнительно низкая. К недостаткам можно отнести неудобство использования в помещениях с выпуклыми элементами, которые мешают принимать ИК-сигнал. Также не все модели устройств оснащены защитой от попадания влаги.
RGB-системы с радиопультом
Данный тип механизмов контроля работает в пределах 8-25 м. Его преимущество состоит в том, что управлять светодиодной системой можно из соседней комнаты, сигнал все равно будет сильным. К недостаткам относится невозможность в случае потери пульта заменить его аналогичным из-за уникального радиосигнала.
Различают кнопочные и сенсорные панели переключения режимов. Первый вид дешевле и оснащен стандартным набором функций. Второй сделан в виде сенсорного кольца, с помощью которого намного проще выбирать цвет свечения диодов.
Механизмы контроля, работающие по Wi-Fi каналу
Данный вид устройств идет в комплекте с сенсорной или кнопочной панелью. Переключение режимов ЛЕД-модулей в этом случае возможно не только с помощью пульта, но и со смартфона. Механизмы контроля со встроенным Wi-Fi стоят значительно дороже аналогов.
Основные технические характеристики RGB-систем
Чтобы устройство проработало долгое время, необходимо правильно рассчитать максимальную мощность и узнать его рабочее напряжение. Для этого умножим метраж ЛЕД-системы на ее производительность. Например, для управления 10 м ленты SMD 3528 с 120 диодами на метр понадобится контроллер с мощностью не менее 160 Вт (10м х 16 Вт = 160 Вт).
Напряжение устройства – это фиксированный показатель, который обычно составляет 12 V или 24 V. Во втором случае прибор выдерживает в два раза больше светодиодной нагрузки.
На что обратить внимание при выборе механизмов контроля
При подборе устройства часто совершаются следующие ошибки:
- Неправильно рассчитываются необходимые мощность и напряжение, из-за чего прибор быстро выходит из строя.
- Установка механизма контроля с ИК-портом за потолок или гипсокартон, что мешает приему сигнала.
- Подключение нескольких RGB-систем одного производителя в разных комнатах. Устройства одной фирмы могут работать на одинаковой частоте, поэтому может возникнуть ситуация, когда одним пультом будут включаться диоды во всем доме.
- Для помещений с повышенным уровнем влажности покупают приборы без защиты от попадания воды.
При выборе механизма контроля необходимо обратить внимание, для установки каких именно светодиодных систем он предназначен. Контроллер для монохромной подсветки не подходит для управления несколькими цветами.
Качественные RGB-системы можно купить на сайте компании «Modern Light». У нас вы можете подобрать усилители, блоки питания и другие комплектующие для LED-лент. Доставка товаров по Украине осуществляется транспортной компанией «Новая почта». В Киеве покупки можно забрать самостоятельно в точке самовывоза.
Рассказать
Поделиться
Поделится
Поделится
Новый комментарий
Войти с помощью
Отправить
Как подключить светодиодную RGB ленту
Содержание статьи
- 1 Разновидности моделей светодиодных лент на 220 В
- 2 Устройства для подключения LED-ленты к 220 В
- 2.1 Импульсные блоки питания
- 2.2 Трансформатор 220/12
- 2.3 Токоограничивающий конденсатор
- 2.4 Последовательное подключение
- 3 Монтаж светодиодной ленты
- 4 Схемы подключения светодиодных лент к сети 220 В
- 4.1 Длина ленты больше 5 м
- 4.2 В сеть необходимо подключить диммер
- 5 Особенности блоков питания
- 6 Как рассчитать мощность
Разновидности моделей светодиодных лент на 220 В
Светодиодная лента 3528
В зависимости от назначения и особенностей светодиодной ленты в ней могут быть использованы светодиоды 3528, 5050, 2835, 3014 и 5630. Наибольшее распространение получили модификации 5050 и 3528, остальные встречаются реже и обычно заказываются у азиатских поставщиков.
В числе основных параметров светодиодов 220 В стоит отметить:
- Возможность кратной нарезки с шагом 50 см – 50, 100, 150, 200 см и т.д. Попытка отрезать меньшее количество испортит устройство.
- Мощность на метр длины.
- Степень защиты от повышенной влажности окружающей среды.
- Цветовая температура испускаемых лучей.
Помимо стандартных лент с белым свечением, выпускают модели RGB с красными, зелеными, синими и желтыми лампами. В общем виде они представляют собой три одноцветных светодиода с разными оттенками, которые имеют общий контакт для питания и различные контакты для регулирования яркости освещения. Для подключения такого осветительного устройства требуется контроллер RGB на 220 В.
Степень защиты светодиодного освещения может соответствовать стандартам IP67 или IP68. Благодаря корпусу из плотной силиконовой трубки осветительное устройство можно эксплуатировать в условиях экстремальной влажности при любой температуре окружающего воздуха. В зависимости от степени жесткости основания ленту можно использовать в качестве самостоятельной единицы освещения или отдельных модулей, из которых создают уникальные образцы светильников.
Устройства для подключения LED-ленты к 220 В
Импульсный блок питания
Для лент напряжением меньше 220 В подключение напрямую в розетку исключено. Из-за высокого напряжения светодиоды мгновенно сгорят. Поэтому подключение к сети питания осуществляется с применением вспомогательных устройств:
Импульсные блоки питания
Достаточно дорогой, но самый надежный вариант. Блок питания обеспечивает стабильное напряжение и исключает мерцание света вследствие пульсации тока. Модели БП нового поколения оснащены диммерами и пультами ДУ, что позволяет регулировать яркость освещения на расстоянии. В качестве допустимой альтернативы можно использовать для подключения светодиодов блок питания из «системника» компьютера.
Трансформатор 220/12
Трансформатор для лед-ленты
Устройство состоит из понижающего трансформатора, конденсатора и выпрямительного моста. В нем напряжение уменьшается и выравнивается за счет сглаживания пульсаций. Возможно самостоятельное изготовление трансформатора из старого приемника или лампового телевизора. Необходимо намотать на базовую модель вторичную обмотку на 12В и собрать модель вместе с диодным мостом или конденсатором.
Токоограничивающий конденсатор
Способ подходит лишь для подключения к сети небольших отрезков ленты, которым предназначена роль ночника или прикроватной лампы. Если увеличить длину отрезка, возрастет энергопотребление блока, использование экономных светодиодов будет нецелесообразным. Кроме того, избыточное потребление блоком питания электроэнергии 220 вольт заставляет принимать дополнительные меры электробезопасности.
Последовательное подключение
Данный способ позволяет отказаться от использования блока питания, но взамен требует соблюдения некоторых условий. Общее число светодиодов по длине имеющегося отрезка должно быть кратно 60, что позволит разделить ленту на 20 равных частей. Все отрезки должны быть одинаковыми и иметь равное число светодиодов. В противном случае напряжение будет распределяться неравномерно, часть фрагментов с избыточным питанием быстро перегорит.
Монтаж светодиодной ленты
При соединении светодиодной ленты необходимо соблюдать полярность
В процессе подключения ленты следует учитывать ряд требований:
- соединение фрагментов должно осуществляться с учетом полярности;
- допускается соединение участков с помощью коннекторов или методом пайки при воздействии на ленту не более 10 секунд при температуре не выше 260 градусов;
- лента для внешнего монтажа должна иметь качественную влагозащиту;
- поверхность для укладки и приклеивания ленты должна быть сухой, обезжиренной и чистой;
- минимальный радиус изгиба составляет 2 см, исключение – однократный изгиб на участке, где нет электронных компонентов;
- последовательное соединение возможно только для отрезков длиной до 5м, для фрагментов большей длины применяют параллельную схему подключения.
Диапазон рабочих температур для светодиодов составляет от -40 до +50º С. Продолжительность службы ленты – 50 000 часов без уменьшения яркости свечения.
Схемы подключения светодиодных лент к сети 220 В
Схема включения в 220 В
Если полоса изготовлена из светодиодов SMD 5630, ее потребляемая мощность превышает 10 Вт на метр длины. Монтаж такой ленты осуществляется на металлическое основание для эффективного теплоотведения. Мерцание света, негативно влияющее на самочувствие человека, можно полностью устранить, если подключить в осветительную сеть конденсатор.
Последовательное соединение RGB между собой до 5м
Подключение цветной светодиодной ленты 220 В RGB осуществляется через контроллер RGB, управляющий яркостью и светом ленты. Согласно стандартной схеме, контроллер подключается к низковольтному выходу блока питания. Затем к соответствующим клеммам контроллера подключается светодиодная лента. Из четырех проводов три предназначены для управления цветом, а четвертый необходим для подачи питания. Ограничения по длине RGB ленты – не более 5 м на каждом отрезке. Возможно параллельное подключение к мощному блоку питания сразу двух отрезков по 5 м.
Использование RGB усилителя для очень длинных светодиодных лент
Светодиодная лента высокой мощности подключается с использованием AC/DC-преобразователей. Этот способ не только очень прост, но и экономичен по затратам, а также – очень удобен в эксплуатации.
Общая схема подключения выглядит следующим образом:
- От ленты отрезаются фрагменты, кратные 50 или 100 см.
- На срезанный край наносится слой герметика и надевается силиконовый коннектор, который также крепится на герметик.
- Подключается провод от выпрямителя.
- Освещение проверяется на предмет работоспособности и герметичности защитного слоя.
Особого внимания и тщательного выполнения монтажных работ требуют следующие варианты подключения:

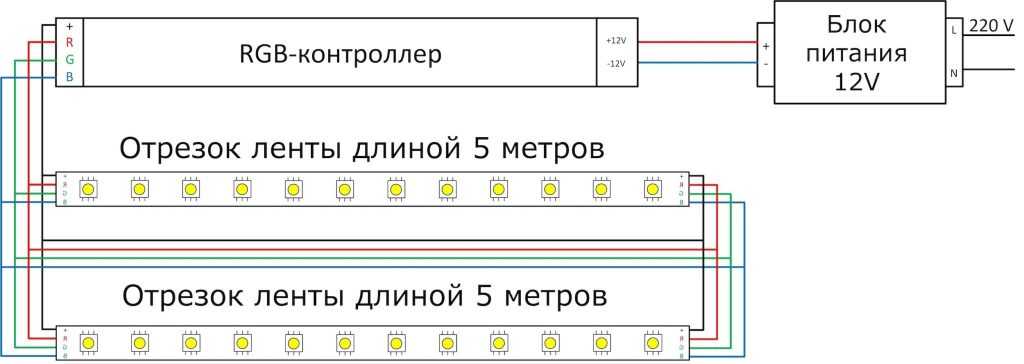

Длина ленты больше 5 м
Последовательное соединение и удлинение
Последовательное подключение отрезков в данной ситуации исключено. По мере удаления от источника питания напряжение будет падать, и последние отрезки получат меньше питания, что в результате даст более слабый свет. Если же увеличить напряжение, нагрузка на ленту возрастет и срок ее службы резко сократится.

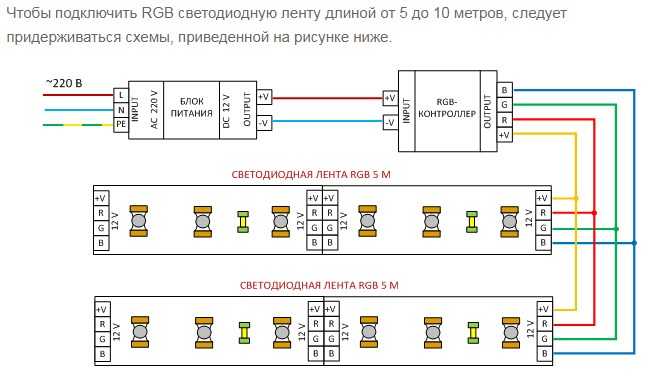

Рекомендуется параллельное соединение отрезков с помощью проводов сечением не менее 1 мм. Также потребуется один мощный блок питания или несколько моделей БП меньшей мощности, питающие провода которых соединены параллельно.
В сеть необходимо подключить диммер
Устройство регулирования яркости света подключают в сеть между блоком питания и светодиодной лентой, правильно размещая входные и выходные контакты: первые – к сети питания, вторые – к источнику света. Если требуется подсоединить к диммеру сразу несколько отрезков, суммарная мощность которых выше мощности регулятора, рекомендуется использовать усилитель сигнала.
Особенности блоков питания
Для питания светодиодных лент необходимо использовать специальные блоки, у которых на выходе стабильное напряжение. Поэтому к выбору этого устройства необходимо подходить со всей серьезностью. Источник для подключения к светодиодным лентам должен вырабатывать напряжение 12 или 24 Вольт. Они должны работать в большом диапазоне температур. Металлический корпус должен препятствовать механическим повреждениям, а также не допускать прохождения импульсных помех.
«>
При подключении внимательно изучите руководство и схему, чтобы не допустить короткого замыкания. Обязательно применяйте блоки, у которых мощность немного выше, чем у ленты. Например, один блок 100 Вт может без проблем запитать три ленты мощностью по 20 Вт каждая. Для того чтобы обеспечить нормальное функционирование всей системы освещения, необходимо иметь запас мощности – примерно 25-30 %. Другими словами, при наличии светодиодной ленты мощностью 100 Вт, необходим блок, ёмкостью не менее 125 Вт.
Как рассчитать мощность
При самостоятельном изготовлении блока питания необходимо учитывать мощность потребления светодиодной ленты. Точные данные можно узнать в спецификации к конкретной модели. А вот данные самых распространенных типов:
- SMD-3528 вмещающая на 1 метре 60 светодиодов, суммарная мощность 4,8 Вт.
- SMD-3528 со 120 светодиодами на одном метре имеет мощность, соответственно, 7,2 Вт.
- SMD-3528 с 240 светодиодами на одном метре имеет мощность 16 Вт.
- SMD-5050 с 30 элементами – 7,2 Вт.
- SMD-5050 с 60 элементами – 14 Вт.
- SMD-5050 со 120 элементами – 25 Вт.
Если вы осуществляете для светодиодной ленты подбор блока питания (готового) или же собираете элементы для самостоятельного изготовления, нужно учитывать все параметры. Основными являются:
- Мощность.
- Рабочее напряжение.
Для того чтобы рассчитать суммарную мощность ленты, необходимо знать, сколько потребляет один погонный метр. Затем это значение умножается на длину (в метрах). Далее нужно прибавить еще 25% от полученного значения и выбрать блок питания (или трансформатор), мощность которого наиболее близка к расчетной.
Как включить светодиодное освещение (без пульта дистанционного управления) — автоматизируйте свою жизнь
Вы наконец-то решили украсить свою комнату светодиодными лентами, что сделало ее идеальной для фотографирования вашей установки.
Но может наступить момент, когда пульт управления вашими светодиодными фонарями будет утерян.
Вы пытаетесь проверить все, от заднего кармана до каждого угла вашей комнаты, но так и не можете найти. Или, может быть, вам просто нужен другой более удобный способ их включения.
Если вы можете рассказать, не волнуйтесь. Мы получили вашу спину.
В этой статье будут рассмотрены некоторые возможные способы включения светодиодных ламп без пульта дистанционного управления.
Что делать? | Пояснение |
---|---|
Купить новый пульт . | Купите новый пульт, который поддерживает ваши светодиодные ленты, так как это лучший вариант, а новые пульты стоят недорого.![]() |
Подключите светодиодную ленту к источнику питания. | При подключении светодиодов к источнику питания они включаются, но это работает не со всеми светодиодами. |
Используйте свой смартфон в качестве пульта дистанционного управления. | Если у ваших светодиодных лент есть вспомогательное приложение, соединяющее их с вашим телефоном, вы можете открыть новые возможности. |
Купите новую светодиодную ленту. | Иногда единственный способ восстановить контроль над светодиодной подсветкой — это купить совершенно новый комплект. |
Найдите другие способы заставить светодиоды работать без пульта дистанционного управления. | Это можно сделать с помощью диммера или датчика движения. |
Обзор того, как включить светодиодные фонари без пульта дистанционного управления.
Содержание страницы
Купите новый пульт.
Я знаю, что это может быть первое, что придет вам в голову, но это самое практичное. Сменные пульты дистанционного управления со светодиодами обычно недороги, и их легко найти в местных или интернет-магазинах.
В идеале компания, создавшая ваши светильники, сможет предоставить вам точную замену потерянному пульту. Если вы купили их в обычном магазине, зайдите и узнайте о новых пультах.
В интернет-магазинах также есть сотни комплектов светодиодных лент, так что та, которую вы купили, скорее всего, есть там. Как только вы это сделаете, просто напишите продавцу, чтобы спросить о замене пультов дистанционного управления.
На случай, если произойдет худшее, и вы либо не знаете, кто создал ваши световые полосы, либо просто не можете их найти, я бы посоветовал купить универсальный сменный пульт. Эти пульты дистанционного управления предназначены для работы с различными типами светодиодных лент.
Однако имейте в виду, что термин «универсальный» используется в данном контексте несколько расплывчато. Чтобы эти пульты дистанционного управления работали с вашими светодиодными лентами, требования к напряжению и частоте ИК-излучения должны соответствовать требованиям.
Подключите светодиодную ленту к источнику питания.
Синяя светодиодная лента
Хотя этот метод довольно прост в реализации, он может оказаться не самым практичным в долгосрочной перспективе. Ваша светодиодная лента просто должна быть подключена к стене, оставлена включенной, а затем отключена, чтобы выключить.
К сожалению, не все светодиодные ленты будут работать с этим подходом. Некоторые ленточные светильники оснащены встроенным питанием и пультом дистанционного управления, поэтому вы не можете просто подключить их и ожидать, что они будут работать. В дополнение к неудобству, физическое подключение и отключение светодиодных лент не позволит вам использовать весь спектр цветов и интенсивности, которые они могут предложить.
Используйте свой смартфон в качестве пульта.
Использование смартфона в качестве пульта дистанционного управления — это не только простое решение, позволяющее избавиться от этой проблемы со светодиодами, но и позволяет вам выглядеть техническим энтузиастом.
Если вы хотите, чтобы ваши светодиоды выглядели как премиальный набор умных фонарей, а не как обычные полоски наклеенных светодиодов, тогда это ваш путь.
Теперь возникает вопрос, как на самом деле подключить светодиоды к телефону? Ну, это просто. Большинство современных светодиодных лент поставляются со вспомогательным приложением или сторонним приложением, которое работает с ними. Вы можете синхронизировать свою музыку с вашими светодиодами, а также с приложением, которое вы не можете использовать с пультом дистанционного управления. Подключение к смартфону открывает больше возможностей, чтобы ваша установка выглядела немного чище.
Если ваши светильники не поддерживают приложение, я предлагаю приобрести светодиодный контроллер Smart WiFi, так как это позволит вашим скучным светильникам подключаться к WIFI. Вам просто нужно скачать бесплатное приложение под названием «Волшебный дом». Это так просто.
Купите новую светодиодную ленту.
Светодиоды в коридоре
Иногда единственный способ восстановить контроль над вашей светодиодной атмосферой — это купить совершенно новый комплект. Я знаю, что это будет стоить денег, но, учитывая, насколько недороги светодиодные ленты, общая стоимость не должна быть слишком высокой.
Кроме того, покупка новых светодиодных лент дает нам возможность вознаградить себя более сложными моделями и даже изменить схему освещения. Вы никогда не знаете, возможно, отсутствие пульта было на благо дизайна вашего дома.
Если вы ищете новые светодиодные ленты, которые могут сделать вашу комнату более эстетичной, продолжайте читать.
Смарт-светодиодные ленты Govee
Почти 33 фута яркого света 1080 лм и до 16 миллионов вариантов цветов доступны на 32,8-футовой интеллектуальной светодиодной ленте Govee через приложение Govee home. Кроме того, световая полоса совместима с Google Home и Amazon Alexa, что позволяет управлять освещением голосом. Когда вы входите в пространство, вы можете включать или выключать свет или даже настраивать параметры цвета, и все это с помощью вашего голоса.
Светодиодная лента Nexillumi 50 футов
50-футовая светодиодная лента Music Sync от Nexillumi сочетает в себе светодиодные лампы мощностью 540 лм и создает идеальный акцент для комнаты или развлекательного центра. Световую полосу можно отрезать до любой длины и разместить в любом месте благодаря двум гибким 25-футовым световым полосам, а также множеству прямых и Г-образных соединений.
Из-за пониженной яркости этих светодиодов оптимальная светоотдача может быть достигнута при потреблении электроэнергии всего 27 Вт. Для полностью регулируемого выбора цвета, отклика на музыкальные ритмы и регулировки яркости загрузите приложение Ehome Light. Для людей, которым неудобно пользоваться приложениями для смартфона, также предусмотрен пульт с теми же функциями.
Светодиодная лампа с датчиком движения Cotanic
Разноцветные светодиодные ленты
В то время как большинство других световых лент являются гибкими, светодиодная лента Cotanic с датчиком движения — нет. Датчик движения может обнаружить движение в радиусе 10 футов от этой области, после чего светодиодная лента включится автоматически. Светодиодная лента выключается в радиусе 10 футов после 18 секунд бездействия.
Для легкой подзарядки через USB-соединение и устранения необходимости в электрических шнурах световую полосу высокой плотности можно прикрепить к магнитному креплению или отсоединить от нее.
Ультратонкая форма идеально подходит для тускло освещенных коридоров или лестничных пролетов, так как освещает их в самые темные часы, не привлекая к себе внимания. Это идеальный путеводитель по ночам, поскольку рассеивающая пластина без бликов предотвращает ослепление пользователей при автоматическом включении.
Альтернативные способы заставить светодиоды работать без пульта дистанционного управления
Интеллектуальный пульт дистанционного управления
Рассмотрите возможность использования интеллектуального пульта дистанционного управления для управления светодиодными светильниками, если вы предпочитаете более настраиваемый и точный способ. С помощью такого пульта вы можете запрограммировать свет на включение в определенное время дня или создать различные сценарии освещения.
Использование диммера
Использование диммеров даст вам больше контроля над светодиодным освещением. Вам не понадобится пульт дистанционного управления для изменения яркости освещения, если вы установите диммер.
Датчик движения
Установка датчика движения в вашем доме является дополнительным выбором. Ваши светодиодные фонари будут автоматически включаться каждый раз, когда кто-то входит в комнату.
Если вы ищете руководство по настройке светодиодов, вам может быть полезно это видео:
Часто задаваемые вопросы
В: Как создать окружающее освещение с помощью светодиодных лент?
Ответ: Лучшими местами для установки светодиодных лент в вашем доме для обеспечения окружающего освещения являются под или над шкафами и прилавками, за зеркалами в ванной комнате или даже вокруг больших предметов мебели, таких как книжные шкафы и домашние развлекательные центры. Если вы чувствуете себя немного более самостоятельным, то на YouTube есть бесчисленное множество видеороликов о том, как украсить свой дом светом.
В: Могу ли я управлять своими светодиодными фонарями с помощью телефона?
Если вы используете умные светодиодные фонари, вы можете использовать различные приложения для управления ими с помощью телефона.
Примеры приложений включают DAYBETTER и LampUX. Вы можете приобрести умные светодиодные фонари на Amazon, и большинством из них обычно можно управлять с помощью телефонных приложений, которые позволяют вам изменять свет, цвета, яркость и регулировать таймер.
В: Могу ли я подключить другой пульт к своим светодиодным фонарям?
Можно использовать другой пульт для ваших светодиодных фонарей при условии, что они имеют одинаковое напряжение.
Однако имейте в виду, что марки светодиодных светильников могут различаться по цвету, энергопотреблению и типам светодиодов. Эти многочисленные факторы могут повлиять на то, насколько плавно один пульт может управлять различными типами светодиодных ламп.
В: Безопасны ли светодиодные ленты?
Ответ: Пока они установлены и используются в соответствии с инструкциями производителя, светодиодные ленты безопасны. Например, некоторые светильники не следует размещать там, где они могут намокнуть, а внутренние светильники не следует устанавливать снаружи.
В: Работают ли диммеры со светодиодными лентами?
Ответ: Диммерный выключатель совместим почти со всеми светодиодными лентами. Светодиодную ленту можно сделать диммируемой, подключив ее входной провод к диммеру, а затем подключив диммер к источнику питания.
В заключение
- Сменные пульты дистанционного управления со светодиодами недороги и их легко можно найти в местных или интернет-магазинах. Если вы купили их в обычном магазине, зайдите и узнайте о новых пультах. В магазинах также есть сотни комплектов светодиодных лент, поэтому тот, который вы купили, вероятно, там, а значит, и пульт.
- Светодиодные ленты необходимо подключить к стене, оставить включенными, а затем отключить, чтобы выключить.
К сожалению, не все светодиодные ленты будут работать с этим подходом. Некоторые ленточные светильники оснащены встроенным питанием и пультом дистанционного управления, поэтому вы не можете просто подключить их и ожидать, что они будут работать.
- Использование смартфона в качестве пульта дистанционного управления — простое решение этой проблемы со светодиодами. Вы можете синхронизировать свою музыку с вашими светодиодами, а также с приложением, которое вы не можете использовать с пультом дистанционного управления. Подключение к смартфону открывает больше возможностей и делает вашу установку немного чище.
- Общая стоимость не должна быть слишком высокой, учитывая доступность светодиодных лент. Вы никогда не знаете, может быть, потеря пульта была выгодна для дизайна вашего дома.
Другие статьи
Firestick не включается (пошаговое руководство)
Один Airpod громче другого? (причины с решениями)
Действительно ли необходимо устройство управления питанием домашнего кинотеатра? (Узнайте!)
Нажмите здесь, чтобы просмотреть версию этой статьи в виде визуальной истории.
Как установить светодиодную ленту RGB, изменяющую цвет
Требуемый уровень квалификации: начальный/средний
Примечание. ВСЕГДА консультируйтесь с электриком перед выполнением каких-либо электромонтажных работ. Это руководство, и его нельзя использовать вместо услуг лицензированного электрика.
Установка светодиодных лент RGB, меняющих цвет, является относительно простой задачей. Ниже перечислены элементы, которые вам потребуются:
1. Светодиодная лента с изменением цвета RGB желаемой длины
2. Пульт дистанционного управления для светодиодной RGB-подсветки
3. Беспаечные разъемы для светодиодной RGB-подсветки
4. Блок питания для светодиодных лент
5. Дополнительно: коаксиальный беспаечный разъем постоянного тока
Выбор правильного источника питания для светодиодов:
Наша светодиодная лента RGB потребляет 12 вольт и 2,2 Вт на фут. Таким образом, если вы хотите установить 13 футов светодиодных полос RGB, меняющих цвет, вам понадобится блок питания мощностью 28,6 Вт. Помните, что ватты, разделенные на вольты, равны амперам. Таким образом, простое вычисление подскажет вам, какой блок питания вам нужен.
Итак: 28,6 Вт / 12 В = 2,38 А
Как правило, вам необходимо использовать источник питания с максимальной нагрузкой на 20 % больше, чем необходимая нагрузка, чтобы устройство не перегревалось и функционировало эффективно. Для приведенного выше примера вам понадобится блок питания на 4 ампера.
Дополнительную информацию можно найти в разделе «Выбор блока питания для светодиодов».
Установки RGB для дальней связи с усилителями
Установка светодиодной полосы RGB, меняющей цвет, на блок управления
К пульту RGB вам нужно будет подключить непаянный разъем LED RGB или дополнительный провод RGB. Убедитесь, что вы сняли пластик с провода, чтобы обнажить достаточное количество оголенного провода для надежного соединения. Используйте винтовые клеммы, чтобы затянуть провод. Убедитесь, что метки (+), R, G и B на полосе совпадают с метками на блоке управления RGB.
После подключения RGB-подсветки пришло время установить блок управления на блок питания. Есть две клеммы для подключения (+) и (-) входов постоянного тока от вашего блока питания. Убедитесь, что питание выключено, когда вы устанавливаете драйвер.
После двойной проверки соединений включите питание и используйте пульт дистанционного управления для управления светодиодными лентами.
Если у вас не горят фары:
- Цвет провода не всегда имеет значение! Убедитесь, что вы следуете положительной стороной гибкой полоски вниз через провод беспаечного разъема к источнику питания. Красный/черный может означать (+) или (-) в зависимости от того, к какой стороне гибкой светодиодной ленты вы подключили разъем.
