Инструкция подключения и настройки RGB контроллера Ecola

RGB контроллер Ecola с пультом управления
Ecola LED strip RGB IR controller 72W 12V 6Aс инфракрасным пультом управления (арт. CRS072ESB)

1. Назначение и основные сведения
1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.
В состав контроллера входит блок контроллера и пульт дистанционного управления.
С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 16 статических и 6 динамических световых сцен.
1.2. Технические характеристики:
— диапазон нагрузки – 0-72 Вт.
— напряжение питания – 12 В DC (постоянный ток)
— выходное напряжение – 12 В DC (постоянный ток)
— размеры (LxWxH): пульт — 85х52х7,7мм, блок контроллера — 62,5х35,5х22мм
— вес нетто – 44г
— максимальный выходной ток – 6А
— диапазон рабочих температур окружающей среды – от -20 до +60 °С
— степень защиты от влаги и пыли – IP20. 2. Инструкция по эксплуатации контроллера
2.1. Контроллер питается постоянным напряжением 12 В.
Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).
2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.
2. 3. Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).
Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).
Ленту следует установить в зажимной разъем контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.
Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.
2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).
ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).
2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.
2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.
Внимание! Не используйте RGB контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.
2.7. Схема подключения:

3. Управление
3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).
3.2. Назначение кнопок пульта ДУ:

1. Включение
2. Выключение
3. Уменьшение яркости
4. Увеличение яркости
5. Статичный красный
6. Статичный зеленый
7. Статичный синий
8. Статичный белый
9. Статичный оранжевый
10. Статичный бирюзовый
11. Статичный сине-фиолетовый
12. Мигание 7 цветов / плавная смена 7 цветов
13. Статичный светло-оранжевый
14. Статичный темно-бирюзовый
15. Статичный фиолетовый
16. Мигание выбранного цвета
17. Статичный темно-желтый
18. Статичный голубой
19. Статичный сиреневый
20. Смена яркости выбранного цвета
21. статичный лимонный
22. Статичный светло-голубой
23. Статичный розовый
24. Мигание 3 базовых цветов (RGB) / плавная смена 3 базовых цветов (RGB)

С помощью кнопок изменения яркости возможно изменять скорость смены цветов во время динамических световых сцен. 4. Гарантийные обязательства
4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия. RGB контроллер Ecola с пультом управления
EcolaLEDstripRGBIRcontroller 144W 12V 12A с инфракрасным пультом управления (арт. CRS144ESB)

1. Назначение и основные сведения
1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.
В состав контроллера входит блок контроллера и пульт дистанционного управления.
С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 16 статических и 6 динамических световых сцен.
1.2. Технические характеристики:
— диапазон нагрузки – 0-144 Вт.
— напряжение питания – 12 В DC (постоянный ток)
— выходное напряжение – 12 В DC (постоянный ток)
— размеры (LxWxH): пульт — 85х52х7,7мм, блок контроллера — 62,5х35,5х22мм
— вес нетто – 44г
— максимальный выходной ток – 2х6А
— диапазон рабочих температур окружающей среды – от -20 до +60 °С
— степень защиты от влаги и пыли – IP20. 2. Инструкция по эксплуатации контроллера
2.1. Контроллер питается постоянным напряжением 12 В.
Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питани через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).
2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.
2.3. Выход на светодиодную ленту выполнен в виде двух стандартных зажимных разъемов (3).
Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).
Ленту следует установить в зажимные разъемы контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.
Устанавливать ленту в зажимные разъемы только при отключенном питании контроллера.
2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).
ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).
2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.
2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.
Внимание! Не используйте RGB контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.
2.7. Схема подключения:
3. Управление
3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости). 3.2. Назначение кнопок пульта ДУ:

С помощью кнопок изменения яркости возможно изменять скорость смены цветов во время динамических световых сцен. 4. Гарантийные обязательства
4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.
RGB контроллер Ecola с большим пультом управления
Ecola LED strip RGB IR controller 72W 12V 6A с большим инфракрасным пультом управления
(арт. CRL072ESB)

1. Назначение и основные сведения
1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.
В состав контроллера входит блок контроллера и большой пульт дистанционного управления.
С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 20 статических и 6 динамических световых сцен. Имеется возможность самостоятельной настройки 6 статических цветовых оттенков ленты.
1.2. Технические характеристики:
— диапазон нагрузки – 0-72 Вт
— напряжение питания – 12 В DC (постоянный ток)
— выходное напряжение – 12 В DC (постоянный ток)
— размеры (LxWxH): пульт — 125х56,5х7,5мм, блок контроллера — 62,5х35,5х22мм
— вес нетто – 56г
— максимальный выходной ток – 6А
— диапазон рабочих температур окружающей среды – от -20 до +60 °С
— степень защиты от влаги и пыли – IP20. 2. Инструкция по эксплуатации контроллера
2.1. Контроллер питается постоянным напряжением 12 В.
Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).
2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.
2.3. Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).
Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).
Ленту следует установить в зажимной разъем контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.
Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.
2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).
ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).
2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.
2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.
Внимание! Не используйте RGB контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.
2.7. Схема подключения:

3. Управление
3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).
3.2. Назначение кнопок пульта ДУ:

1. Включение / Выключение	23. Статичный розовый
2. Пауза / Запуск	24. Статичный голубовато-белый
3. Уменьшение яркости	25. Больше красного
4. Увеличение яркости	26. Больше зеленого
5. Статичный красный	27. Больше синего
6. Статичный зеленый	28. Увеличение скорости мигания
7. Статичный синий	29. Меньше красного
8. Статичный белый	30. Меньше зеленого
9. Статичный оранжевый	31. Меньше синего
10. Статичный бирюзовый	32. Уменьшение скорости мигания
11. Статичный сине-фиолетовый	33. Цветовой оттенок №1
12. Статичный молочный белый	34. Цветовой оттенок №2
13. Статичный светло-оранжевый	35. Цветовой оттенок №3
14. Статичный темно-бирюзовый	36. Автоматический режим
15. Статичный фиолетовый	37. Цветовой оттенок №4
16. Статичный теплый белый	38. Цветовой оттенок №5
17. Статичный темно-оранжевый	39. Цветовой оттенок №6
18. Статичный голубой	40. Мигание белого
19. Статичный сиреневый	41. Мигание 3 базовых цветов (RGB)
20. Статичный зеленовато-белый	42. Мигание 7 цветов
21. Статичный лимонный	43. Плавная смена 3 базовых цветов (RGB)
22. Статичный светло-голубой	44. Плавная смена 7 цветов

3.3. Цветовой оттенок. Выбрав нажатием любую из кнопок цветового оттенка (№33-35 и №37-39), есть возможность нажатием на кнопки №25-27 и №29-31 самостоятельно создать произвольный статический оттенок цвета ленты. Созданный оттенок будет включаться при нажатии на соответствующую кнопку. Таким образом, можно создать, запомнить и просто переключать нажатием 6-ти разных кнопок пульта 6 статических оттенков цвета ленты. 4. Гарантийные обязательства
4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия. RGB контроллер Ecola с большим пультом управления
Ecola LED strip RGB IR controller 144W 12V 12A с большим инфракрасным пультом управления
(арт. CRL144ESB)

1. Назначение и основные сведения
1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.
В состав контроллера входит блок контроллера и большой пульт дистанционного управления.
С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 20 статических и 6 динамических световых сцен. Имеется возможность самостоятельной настройки 6 статических цветовых оттенков ленты.
1.2. Технические характеристики:
— диапазон нагрузки – 0-144 Вт
— напряжение питания – 12 В DC (постоянный ток)
— выходное напряжение – 12 В DC (постоянный ток)
— размеры (LxWxH): пульт — 125х56,5х7,5мм, блок контроллера — 62,5х35,5х22мм
— вес нетто – 56г
— максимальный выходной ток – 2х6А
— — диапазон рабочих температур окружающей среды – от -20 до +60 °С
— степень защиты от влаги и пыли – IP20. 2. Инструкция по эксплуатации контроллера
2.1. Контроллер питается постоянным напряжением 12 В.
Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).
2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.
2.3. Выход на светодиодную ленту выполнен в виде двух стандартных зажимных разъемов (3).
Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).
Ленту следует установить в зажимные разъемы контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.
Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.
2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).
ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).
2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.
2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.
Внимание! Не используйте RGB контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.
2.7. Схема подключения:
3. Управление
3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).
3.2. Назначение кнопок пульта ДУ:

1. Включение / Выключение	23. Статичный розовый
2. Пауза / Запуск	24. Статичный голубовато-белый
3. Уменьшение яркости	25. Больше красного
4. Увеличение яркости	26. Больше зеленого
5. Статичный красный	27. Больше синего
6. Статичный зеленый	28. Увеличение скорости мигания
7. Статичный синий	29. Меньше красного
8. Статичный белый	30. Меньше зеленого
9. Статичный оранжевый	31. Меньше синего
10. Статичный бирюзовый	32. Уменьшение скорости мигания
11. Статичный сине-фиолетовый	33. Цветовой оттенок №1
12. Статичный молочный белый	34. Цветовой оттенок №2
13. Статичный светло-оранжевый	35. Цветовой оттенок №3
14. Статичный темно-бирюзовый	36. Автоматический режим
15. Статичный фиолетовый	37. Цветовой оттенок №4
16. Статичный теплый белый	38. Цветовой оттенок №5
17. Статичный темно-оранжевый	39. Цветовой оттенок №6
18. Статичный голубой	40. Мигание белого
19. Статичный сиреневый	41. Мигание 3 базовых цветов (RGB)
20. Статичный зеленовато-белый	42. Мигание 7 цветов
21. Статичный лимонный	43. Плавная смена 3 базовых цветов (RGB)
22. Статичный светло-голубой	44. Плавная смена 7 цветов

Подключение контроллера к светодиодной ленте.

При покупке первой светодиодной ленты многие удивляются словам консультанта, что для полного функционирования светодиодной RGB ленты необходим RGB-контроллер. Давайте разберемся с тем, что такое контроллер, для чего он нужен и можно ли обойтись без него.

Что такое контроллер светодиодной ленты?

Контроллер — это своего рода регулирующий блок, с помощью которого можно влиять на работу разноцветной ленты.

Функции, выполняемые контроллером:

Изменение оттенков путем смешивания стандартных цветов: красного, зеленого и синего;
Увеличение или уменьшение яркости;
Установка определенной программы динамики светодиодов: чередование цветов, скорость мигания, плавность переливания;
Базовое включение и выключение прибора.

Нужно учесть, что для разноцветной ленты необходимо приобрести именно RGB-контроллер, так как обычный диммер не сможет обеспечить полноценное управление устройством: он не имеет возможности смешивать разные цвета и получать различные оттенки.

Как подобрать контроллер для светодиодной ленты?

Итак, мы убедились в значимости контроллера, поэтому пришло время определиться с лучшим вариантом. Ни один эксперт с ходу не сможет дать ответ, если вы спросите, какое устройство вам подойдет. Каждый прибор подбирается для конкретного случая, учитывая все индивидуальные желания и потребности. Чтобы определиться с выбором, вам нужно выделить для себя оптимальные параметры и функции, которыми должен обладать будущий контроллер.

Признаки, по которым можно различить контроллер для светодиодной ленты:

Тип управления;
Сенсорные или кнопочные;
Выходная мощность;
Прошивка программы.

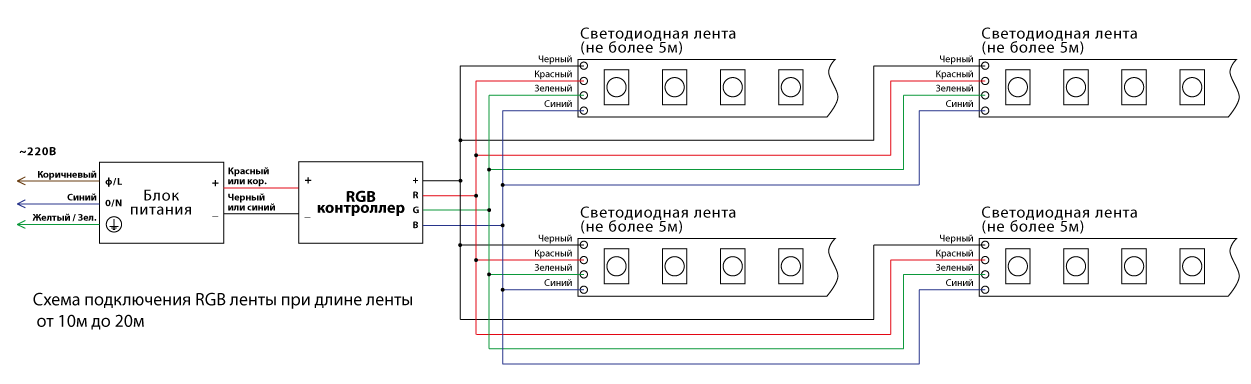

Все возможные схемы подключения контроллера для управления светодиодной ленты известные на данный момент.

Типы управления контроллерами.

Без пульта дистанционного управления.

Это самый простой в управлении прибор небольших размеров. Настройка параметров проводится всего один раз, входе которой устанавливается режим работы всей ленты: задается цвет, интенсивность свечения и динамика переливания. Такой вариант подойдет в тех случаях, когда нет нужды в частой регулировке светодиодной ленты.

Инфракрасный пульт управления.

Контроллер буквально на ходу регулируется с помощью ИК-пульта дистанционного управления. Пульт действует в пределах 10 метров при условии, что инфракрасный датчик не перегораживается посторонними предметами. В некоторых моделях имеется огромное количество функций. Их возможностями можно управлять каждым светодиодом по отдельности. ИК-комплекты обычно дешевле аналогов. Если пульт вышел из строя либо потерян, его можно заменить, купив точно такой же в ближайшем магазине электротехники.

Радиопульт.

Управлять светодиодной лентой можно на расстоянии до сотни метров. Устройство получит сигнал даже через стены и преграды на пути к пульту, так как в этом случае не используется инфракрасный луч.

Wi-Fi.

Перечень доступных функций такой же, как у моделей с радио- и ИК-пультом. Различия заключаются лишь в том, что управление производится со смартфона, планшета или персонального компьютера. Также существуют приборы с вмонтированным модулем Wi-Fi или регулируемые с определенного маршрутизатора, контролирующего одновременно несколько светодиодных лент. В специальном приложении на iOS или Android можно настроить каждый диод, установить ему собственный оттенок и определить скорость переливания.

Звуковой.

Процесс работы проходит в полуавтоматическом режиме. Контроллер реагирует на внешние звуки. Включать или выключать светодиоды можно различными звуками, установленными при первоначальной настройке, например, хлопок, щелчок и подобное. Если определенным образом настроить контроллер, лента может динамически реагировать на музыку, повторяя ее ритм и темп.

Сенсорные или кнопочные

Сенсорные пульты обладают сенсорным кольцом, с помощью которого выбирается необходимый режим и оттенок освещения. Они отличаются высокой стоимостью, однако в современном мире это самый удобный вариант управления.

Кнопочные пульты являются самым популярным вариантом на современном рынке. Программа динамики светодиодов назначается определенной кнопкой. Товар отличается простотой эксплуатации и относительно низкой ценой.

Разделение регуляторов по системе программирования

После покупки устройства можно выбрать определенную программу изменения оттенков, интенсивности и скорости переливания. В некоторых моделях доступна функция самостоятельной настройки светодиодной ленты.

Как подключить светодиодную ленту к контроллеру?

Подключение контроллера к светодиодной ленте.

В первую очередь перед посещением магазина электронных товаров, необходимо определиться с мощностью будущего RGB-контроллера. Запас должен составлять 20-30 процентов от потребляемой мощности светодиодной лентой. Также не стоит забывать о том, что контроллеры могут работать с разным напряжением — 12V и 24V. Аппараты на 24 вольта дороже менее способных аналогов, однако зачастую людям не нужно настолько мощное устройство. Поэтому можно обойтись вариантом подешевле, если владелец, конечно же, не собирается в скором времени расширять количество лент.

В самом простом контроллере RGB находится 6 контактов для подключения:

«+» и «-»;

К ним подключается блок питания.

Контакты «R», «G», «B»;

К ним присоединяются проводки, отвечающий за красный, зеленый и синий цвета соответственно.

«V+».

Общий провод для всех светодиодов.

Существуют ленты с дополнительным белым цветом — RGBW (white — белый). Для белых оттенков предназначен специальный контакт.

Подключение RGB светодиодной ленты к контроллеру

Подключение контроллера к светодиодной ленте — RGBW

RGBW может содержать в кристалле отдельные светодиоды белого цвета. Также белые диоды могут располагаться на ленте обособленно, чередуя теплые и холодные тона. Это способствует улучшенному выбору температуры освещения. Подключается такая лента так же, как монохромная или разноцветная, только контроллер в этом случае имеет 5 выводов.

Подключение контроллера к светодиодной ленте наиболее важные моменты

Ни в коем случае нельзя подключать контроллер напрямую к сети 220V. Если не использовать блок питания, светодиодная лента или просто не включится, или моментально выйдет из строя.
Внимательно смотрите на обозначение контактных разъемов. Если перепутать и подключить, к примеру, провод синих светодиодов к красным, а красные — к синим, RGB-лента не сможет правильно функционировать.
Не приветствуется подключение ленты больше 5 метров. Если вы купили устройство, длина которого преувеличивает стандартные 5 метров, приобретите RGB-усилитель.
Из-за большого количества протекающего тока нужно использовать высококачественные провода.
Во время установки и использовании светодиодной ленты оберегайте ее от ударов, царапин и механических нагрузок.
Нельзя резко сгибать ленту, так как могут образоваться переломы.
Не рекомендуется продолжать использовать осветительный прибор, если заметите нарушение изоляции.

Более подробно о подключении RGB контроллера смотрите здесь.

Подключение контроллера к светодиодной ленте.

Подключение светодиодной ленты более 5 метров.

Если вы хотите, чтобы устройство проработало как можно дольше, не используйте последовательное подключение мощных светодиодных лент более 5 метров.

Светодиоды на конце потускнеют, а светодиоды в начале станут подвергаться увеличенной нагрузке, что поспособствует скорейшему выводу их из строя.

Подключение контроллера к светодиодной ленте.

Существует 2 способа подключения:

Параллельное подключение;
Добавление RGB-усилителя.

Эти 2 способа можно комбинировать для достижения более качественной подсветки.

В варианте с параллельным подключением вторая лента также присоединяется к RGB-контроллеру или к проводам, соединяющим первый отрезок ленты и контроллер. Необходимо учесть, что общая мощность всех RGB-осветителей не должна превышать мощность блока питания и контроллера. Освещение больших пространств, реализуемое с помощью параллельного подключения, требует использования мощных блоков питания и контроллеров, которые создают назойливый шум.

Можете ознакомиться со схемой:

Подключение контроллера к светодиодной ленте. Второй вариант.

заключается в присоединении усилителя к концу первой части ленты, что усилит сигнал управления. Он запитывается от БП. С помощью RGB-усилителя можно обеспечить энергией светодиодную подсветку различной длины, используя лишь один контроллер.

Как подключить светодиодную ленту ?

Подключение RGB контроллера

SPI контроллер и SPI RGB лента

Контроллер светодиодной ленты RGB — Контроллер светодиодной ленты RGB

Что касается того, как подключить светодиодные контроллеры RGB и установить светодиодные ленты RGB, ниже есть несколько замечательных статей.

Что могут светодиодные ленты RGB?
Лучшее руководство по установке светодиодных лент.
Знакомство с разъемами для светодиодных лент.
Как правильно выбрать блок питания для светодиодов?
Соображения перед покупкой светодиодных алюминиевых профилей.

Различные типы контроллеров RGB LED

Существует множество типов контроллеров светодиодов RGB. Мы познакомим вас с некоторыми стандартами классификации, основными характеристиками каждого типа контроллера RGB и проблемами, на которые необходимо обратить внимание при установке и использовании. Эти знания помогут вам лучше понять контроллер RGB и принять разумное решение о покупке контроллеров, соответствующих вашим потребностям.

1. Контроллеры светодиодной RGB-подсветки подразделяются на встроенные контроллеры RGB и беспроводные контроллеры RGB в зависимости от способа подключения.

Контроллер встроенной RGB-подсветки . Этот метод требует жесткой проводки и предъявляет высокие требования к характеристикам проводов, планированию проводки и расчету токовой нагрузки проводов. Поэтому встроенный контроллер RGB LED больше подходит для небольших проектов, таких как установка одной или двух светодиодных лент.

Беспроводной контроллер RGB-светодиодов. Беспроводной RGB-контроллер и светодиодные ленты RGB образуют многоцветную светодиодную ленту с дистанционным управлением. Пользователи могут использовать пульт дистанционного управления для быстрого и простого выбора цветов, точной настройки цветов, регулировки яркости, а также включения и выключения световых полос.
Вы также можете вызвать ранее настроенные параметры, такие как программы динамического цветового градиента и память сцен. Его легко установить, потому что в нем меньше проводов. В то же время, благодаря хорошей совместимости, легко спроектировать схему светодиодной ленты, а также установить и контролировать несколько лент.

2. В зависимости от метода передачи сигнала контроллеры RGB LED делятся на несколько категорий, таких как IR, RF, WiFi, Bluetooh, DMX, DALI и так далее.

ИК RGB-контроллер . Этот контроллер прост и экономичен. Для этого требуется прямая видимость, а это означает, что управляющий сигнал не может проходить сквозь стены или другие препятствия. Расстояние управления составляет около 30 футов.

RF Контроллер RGB-светодиодов . Удобно и надежно. Радиочастотные светодиодные контроллеры посылают сигналы, которые могут проходить сквозь препятствия, такие как стены. Он может иметь функцию управления несколькими зонами. Дистанция управления составляет 100 футов.

Контроллер светодиодной RGB-подсветки Wi-Fi . Используя мобильный телефон или другое мобильное устройство, контроллеры WiFi RGB LED представляют собой программируемые контроллеры. С помощью прикладного программного обеспечения можно легко программировать и создавать множество световых эффектов, таких как цветовая последовательность огней, скорость изменения и многое другое. Многие из этих контроллеров совместимы с Amazon Alexa, Google Assistant, Google Home и т. д. Таким образом, их можно легко интегрировать в интеллектуальную систему управления освещением. Это будущее направление контроллеров RGB.

Контроллер Bluetooth RGB . Он уникален тем, что подходит для мест, где нет сети. Контроллеры Bluetooth RGB управляют подсветкой RGB вместе со смартфонами или другими мобильными устройствами. Это также программируемый контроллер светодиодов RGB путем программирования с помощью программного обеспечения.

Контроллер DMX или DALI RGB . Они представляют собой адресный светодиодный контроллер с цифровым управлением. Это более сложные системы управления, которые присваивают каждому управляемому светодиодному узлу адрес. Управление DMX или DALI является точным и дотошным, а эффекты изменения света бесконечны. Программирование более сложное и требует дополнительных знаний для использования.
Ранее эти системы были большими и дорогими и использовались только в коммерческих целях. С развитием технологий эти устройства становятся все меньше и меньше, а стоимость становится все ниже и ниже. Все больше и больше семей используют их для достижения идеального управления освещением, которое им нравится.

Контроллеры IR, RF, WiFi и Bluetooth RGB LED в сравнении

ИК-контроллер RGB требует, чтобы передатчик (отправитель) и приемник были видны друг другу, без препятствий посередине. Это связано с тем, что ИК-сигнал не может проходить сквозь стены и не может управлять светодиодными лентами в соседней комнате.

Следовательно, необходимо обеспечить, чтобы приемник или, по крайней мере, антенна приемника или могла быть непосредственно «увидена» передатчиком. Приемник или, по крайней мере, часть, принимающая сигнал, не может быть скрыта. ИК может контролировать диапазон 30 футов (около 10 м).

Контроллеры RF, WiFi и Bluetooth RGB не должны «видеть» свои приемники, потому что сигналы управления могут проходить через препятствия, такие как стены. Таким образом, можно управлять освещением в разных комнатах, а приемники можно спрятать для установки.

Диапазон управления радиочастотным контроллером составляет до 100 футов (30 м), что в основном подходит для большинства распространенных проектов. Он прост в использовании и не требует сети. В настоящее время это очень распространенный и популярный контроллер. Светодиодные контроллеры Wi-Fi и Bluetooth могут управлять освещением с помощью мобильного приложения, и их легко программировать с помощью программного обеспечения.

Контроллер WiFi LED должен иметь сетевое подключение, которое может быть Интернетом или Ethernet (LAN). Контроллеру Bluetooth не требуется сеть. Он может напрямую связываться с устройством с помощью мобильного телефона. Он подходит для открытых площадок, где нет сети, таких как автомобили, внедорожники, яхты и т. д.

В следующей таблице показаны различные типы беспроводных контроллеров, которые используются для различных целей управления светодиодными лентами. Он обеспечивает всестороннее сравнение с точки зрения контрольного расстояния, способности преодолевать препятствия, наличия или отсутствия сети и т. д.

3. Однозонные и многозональные контроллеры RGB LED: разница в количестве управляемых зон.

Контроллер RGB для одной зоны. Если изменения освещения полосы, управляемые контроллером RGB, должны быть синхронизированы и не могут управляться отдельно, этот контроллер может управлять только одной зоной, которая является однозонным контроллером RGB. Один зональный контроллер может быть сопряжен с несколькими приемниками, которые, в свою очередь, могут управлять несколькими полосами. Поскольку эти полосы относятся к одной зоне, они получают один и тот же управляющий сигнал, управление цветом должно быть синхронизировано, а разные полосы не могут управляться по отдельности.

Многозонный контроллер RGB. Многозональный контроллер RGB может управлять светодиодными лентами в разных зонах, что означает, что он может отдельно и независимо управлять лентами каждой зоны. Одновременно можно управлять несколькими зонами, чтобы синхронизировать изменение цвета полосок во всех зонах.

При покупке как определить, является ли контроллер однозонным или многозонным RGB? Если в метке, описании или параметрах контроллера RGB нет многозонного элемента управления, скорее всего, это контроллер с одной зоной. Поскольку контроллеры с несколькими зонами обычно указывают свои возможности управления несколькими зонами, что является расширенной функцией, которая отличается от контроллера с одной зоной.

Разница между контроллером светодиодной ленты RGB и RGBW

Разница между контроллером светодиодной ленты RGB и контроллером светодиодной ленты RGBW в основном заключается в количестве цветовых каналов. Их общие цветовые каналы — это красный, зеленый и синий каналы.

Контроллер светодиодов RGBW отличается тем, что у него на один канал больше, чем у контроллера RGB, например, канал белого света. Этот дополнительный канал используется для настройки узлов белого светодиода на светодиодной ленте RGBW. Это управление белым светом используется для получения настоящего белого света и добавляет более богатую насыщенность другим цветам светодиодной ленты RGBW.

Поскольку контроллер светодиодов RGBW имеет на один белый канал больше, чем контроллер светодиодов RGB, его мощность обычно больше, чем у контроллера RGB.

Контроллер RGBW можно использовать для управления светодиодными лентами RGB. В этой ситуации используются только каналы R, G и B, а белый канал контроллера остается неиспользованным. Это объясняется более подробно в следующих разделах.

Контроллер светодиодов RGB нельзя использовать с лентами RGBW, поскольку в нем отсутствует канал белого света и он не может управлять узлами белых светодиодов на полосе.

На левом рисунке вверху показан интерфейс мобильного приложения контроллера RGB WiFi. Используемое приложение называется Magic Home Pro для контроллера RGB. На правом рисунке показан интерфейс приложения контроллера RGBW WiFi. Из рисунка видно, что контроллер светодиодов RGBW лучше контролирует теплый белый цвет. Некоторые модели также имеют отдельный интерфейс для более богатой настройки белого света. На следующем рисунке показан интерфейс для управления теплым белым цветом контроллера Bluetooth RGBW.

Как видно на изображении выше, функция регулировки белого света является более полной. Вы можете отрегулировать яркость и установить сочетания клавиш в DIY, чтобы быстро получить сохраненные сцены.

Установка беспроводного контроллера RF RGB.

Контроллер RF Wireless RGB — очень часто используемый тип контроллера. Существует множество различных способов его установки. Вот несколько основных способов установки.

1. Настенный светодиодный контроллер RGB.

Крепление пульта дистанционного управления RF RGB к стене — популярный и традиционный способ. Преимущество этого метода в том, что вы всегда знаете, где находится контроллер, и не беспокоитесь, что не сможете его найти.

Настенный контроллер может питаться от проводного источника питания или от аккумулятора. Настенный контроллер, требующий проводного питания, обычно крепится к монтажной распределительной коробке на стене с помощью винтов, а распределительная коробка обычно фиксируется в выкопанном монтажном отверстии. Если у вас уже есть распределительная коробка в стене, вы можете сэкономить на рытье новых отверстий.

Настенные контроллеры с питанием от батарей устраняют необходимость в электропитании и проводке. Этот тип контроллера обычно можно прикрепить к стене с помощью двустороннего скотча 3M или прочного клея, что избавляет от необходимости открывать отверстие в стене. Место установки также может быть свободно выбрано, чтобы быть удобным для пользователей. Разумеется, на задней стороне контроллера есть монтажные отверстия, которые можно привинтить к монтажному основанию, обычно распределительной коробке, в стене.

Неудобство этого контроллера RGB-светодиодов с батарейным питанием заключается в том, что батарею необходимо заменять через определенные промежутки времени. Замена батареи требует разборки передней панели контроллера, что не очень удобно для некоторых пользователей.

Таким образом, при выборе контроллеров RF RGB вам необходимо учитывать способ питания пульта дистанционного управления RF RGB. Если вы хотите избежать проблем с заменой батареи позже, вам необходимо купить светодиодный контроллер с проводным питанием. Для пожилых людей или семей с детьми светодиодные контроллеры с проводным питанием также являются хорошим выбором, чтобы избежать проблем с поиском пульта дистанционного управления.

2. Радиочастотный беспроводной пульт дистанционного управления RGB LED.

Беспроводной RGB-контроллер с пультом дистанционного управления используется для создания изменяющих цвет светодиодных лент с помощью пульта дистанционного управления. Преимущество этого метода в том, что при установке не нужно делать отверстия в стене, что экономит время и трудозатраты. При его использовании не нужно вставать и подходить к стене. Вам достаточно просто взять в руки панель управления.

С развитием технологии контроллеров многие приемники могут принимать сигнал настенного контроллера, а также сигнал отдельно стоящего пульта дистанционного управления. Таким образом, вы можете установить настенный контроллер и в то же время оснастить его пультом дистанционного управления, чтобы удовлетворить потребности в дистанционном управлении. Благодаря этой комбинации вы можете более удобно управлять освещением и более комфортно наслаждаться красивым освещением.

Комбинация для установки беспроводного удаленного контроллера RGB.

1. Пульт дистанционного управления сопряжен с контроллером светодиодной RGB-подсветки. Обычно используется для небольших проектов, таких как установка одной или двух световых полос.

2. Пульт дистанционного управления сопряжен с несколькими контроллерами RGB. Это часто используется для средних и крупных проектов, таких как несколько светодиодных лент, установка на большом расстоянии или установка в нескольких зонах.

Пульт дистанционного управления, соединяющий несколько контроллеров светодиодной RGB-подсветки, может иметь разные методы сопряжения. Вот два сценария.

Во-первых, дистанционно управлять каждым контроллером напрямую. Преимущество этого метода в том, что вы можете управлять каждой зоной отдельно. Некоторые модели светодиодных контроллеров могут автоматически синхронизироваться друг с другом. Контроллеры, которые включаются в разное время, также могут быть автоматически синхронизированы, например, для одного и того же режима изменения и одной и той же скорости, как показано ниже.

Второе — это функция некоторых моделей контроллеров, то есть один контроллер может автоматически передавать сигналы другому. Такая комбинация управления заключается в том, что радиочастотный пульт дистанционно управляет первым контроллером, первый контроллер передает сигнал второму контроллеру и так далее.

Преимущество этого метода в том, что дальность передачи может быть значительно увеличена, если расстояние между двумя соседними контроллерами не превышает 30 м. Недостатком является то, что вы не можете группировать управление разными контроллерами, как в многозонном режиме.

Как подключить световые полосы RGB к контроллеру RGB LED?

Способы подключения светодиодных лент RGB к контроллерам RGB различаются в зависимости от интерфейса подключения контроллеров, типа выводов светодиодных лент и т.п.

1. Первый сценарий заключается в том, что контроллер светодиодной ленты RGB имеет 4-контактный разъем. Это соединение зависит от выводов полосы RGB. Если провода световой полосы также имеют 4-контактный разъем, 4-контактные разъемы «папа» и «мама» могут быть просто вставлены для подключения. Если светодиодная лента имеет четыре провода, рассмотрите возможность подключения четырех проводов к 4-контактному разъему, а затем подключите его к контроллеру.

Также можно отрезать 4-контактный разъем контроллера, чтобы осталось 4 провода, которые можно напрямую подключить к 4-контактному выводу световой ленты. Здесь следует обратить внимание и обеспечить правильное однозначное соответствие положительной и цветовой отрицательной полярностей.

2. Второй сценарий заключается в том, что контроллер светодиодной ленты RGB имеет четыре клеммы для подключения. Обычно четыре клеммы: V+, R (красный), G (зеленый) и B (синий). Если светодиодная лента имеет 4-контактный вывод, подключение выполняется легко: просто подключите 4-контактный вывод ленты к клеммам контроллера RGB-светодиодов. Если светодиодная лента имеет 4-контактный разъем, вы также можете отрезать 4-контактный разъем контроллера RGB, чтобы осталось 4 провода, которые можно напрямую подключить к 4 клеммам контроллера.

Когда контроллер светодиодов RGBW используется в качестве контроллера светодиодов RGB, его проводка аналогична проводке контроллера RGB. Единственное отличие состоит в том, что канал белого света остается неиспользованным, как показано ниже.

Настройка последовательности каналов RGB контроллера светодиодов RGB

Контроллер светодиодов RGB с 4-контактными быстроразъемными разъемами может иметь общую проблему, связанную с последовательностью каналов RGB. Последовательность цветовых каналов для некоторых марок RGB-контроллеров не соответствует последовательности цветовых каналов светодиодных лент.

Например, цветовые каналы разъемов контроллера находятся в последовательности RBG, а цветовые каналы разъемов светодиодной ленты — в последовательности RGB. Если вы обратите пристальное внимание на две последовательности, вы с удивлением обнаружите, что две последовательности для цветовых каналов не совпадают соответственно.

Результатом этого несоответствия является то, что при использовании контроллера для выбора определенного цвета светодиодная полоса показывает другой цвет. Когда вы нажимаете зеленую кнопку для выбора зеленого цвета, световая полоса может оказаться на красном цвете.

Чтобы решить эту проблему, необходимо настроить последовательность цветовых каналов. Некоторые приложения контроллера имеют эту функцию, которая может регулировать последовательность цветовых каналов световых полос, чтобы цветовые каналы контроллера и светодиодные полосы правильно совпадали один за другим.

Как подключить контроллер RGB к источнику питания?

Контроллеры RGB-светодиодов работают от источника питания постоянного тока 12 В или 24 В. Большинство светодиодных лент также используют источник питания постоянного тока 12 В или 24 В. Аккумуляторы на транспортных средствах и лодках обычно имеют напряжение 12 вольт. Так что они хороши для питания контроллеров RGB. Следует помнить, что из-за того, что на автомобилях, внедорожниках, яхтах и лодках напряжение питания составляет 12 Вольт, вам необходимо выбрать светодиодные ленты на 12 В для установки на эти транспортные средства.

Существует два способа подключения контроллера RGB LED к источнику питания. Некоторые контроллеры имеют втычные клеммы постоянного тока. В этом случае нам просто нужно подключить штекер блока питания. Если выход источника питания имеет винтовые клеммы, используйте светодиодные провода и винтовые клеммы коаксиального разъема постоянного тока для подключения источника питания и штекерного разъема постоянного тока, затем вставьте штекер постоянного тока в разъемную клемму постоянного тока контроллера RGB.

Некоторые контроллеры RGB LED имеют винтовые клеммы для проводки. В этом случае нам просто нужно использовать светодиодный провод для подключения контроллера RGB к источнику питания. Убедитесь, что плюс и минус на контроллере и блоке питания совпадают.

Существует еще одна распространенная проблема, на которую стоит обратить внимание при установке контроллеров RGB-светодиодов и светодиодных лент на 12 В на такие транспортные средства, как автомобили и внедорожники. Обычно автомобильный генератор заряжает системную батарею напряжением 12 В. Но при запуске двигателя генератор переменного тока может временно заряжать аккумулятор напряжением 13 В или 14 В, что, в свою очередь, приведет к тому, что контроллер светодиодной ленты RGB подаст электричество 13 В или 14 В на световую ленту 12 В. Во избежание возможных повреждений из-за колебаний напряжения рекомендуется установить электрическую защиту перед контроллером RGB для регулирования колебаний.

Рекомендуемое чтение:
Всеобъемлющее руководство по покупке светодиодных лент .
Как выбрать светодиодные контроллеры?

Как установить музыкальный контроллер и заставить его работать правильно

Существует 2 типа музыкальных контроллеров. Музыкальный контроллер 1 поставляется с пультом дистанционного управления IR24, а музыкальный контроллер 2 — с радиочастотным сенсорным пультом дистанционного управления.

Пульт ДУ IR24 с музыкальным контроллером 1.
При установке музыкального контроллера имейте в виду, что входящий в комплект пульт ДУ IR24 работает с инфракрасным сигналом, что по существу означает, что вы должны направить пульт на приемник для это работать. Это означает, что рецепторная часть контроллера должна быть открыта. Приемник находится внутри контроллера, под отверстиями сверху, рядом с ручкой регулировки чувствительности.

ВАША ЦЕПЬ.
Музыкальные контроллеры имеют два выхода RGB+, которые позволяют разделить схему. Это полезно при использовании более 10 м светодиодной ленты RGB 150 или более 5 м светодиодной ленты RGB 300.

• Для лент RGB 150: Вы можете поместить до 10 м ленты на один из 2 выходов, а это означает, что если у вас есть от 10 м до 20 м, вы должны использовать оба выхода и разделить цепь как можно более равномерно. возможный.
• Для полос RGB 300: Вы можете поместить до 5 м полосы на один из 2 выходов, а это означает, что если у вас есть от 5 м до 10 м, вы должны использовать оба выхода и разделить цепь как можно более равномерно.

Подключение светодиодных лент RGB, музыкального контроллера и блока питания.

Прежде всего, определите зажимные модули RGB+ (маленькие зеленые прямоугольники) на контроллере, куда вам нужно будет вставить провода RGB. Отвинтите выбранные вами зажимы RGB+ .
Надлежащим образом зачистите провода RGB разъема, чтобы открыть металл и оставить достаточно места для зажима.
