МОНТАЖ,УСТАНОВКА,ЗАМЕНА РАСПАЕЧНОЙ КОРОБКИ В СПБ

ВЫЗВАТЬ МАСТЕРА ДЛЯ УСТАНОВКИ РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ В СПБ

Правильный монтаж электричества позволит обеспечить  долгую и бесперебойную службу электротехники у Вас дома. Обращайтесь в компанию «Ультра-Сервис»— мы всегда ответственно относимся к своей работе, у нас демократичные цены и гибкая система скидок. Наши электрики – специалисты с огромным опытом работ, с необходимыми навыками и сертификатами. Мы используем только профессиональное оборудование и качественные материалы, заключаем договора с клиентами и предоставляем гарантийные сроки. В случае возникновения проблем с электричеством, лучше вызвать опытного мастера на дом, а не устранять дефекты самостоятельно — это может быть опасно для жизни! Звоните 8(931)252-92-69 в СПБ.

МОНТАЖ РОЗЕТОК, ВЫКЛЮЧАТЕЛЕЙ, РАСПАЕЧНЫХ КОРОБОК ЦЕНА В СПБ

Уточнить стоимость установки,монтажа,замены распаечной коробки в СПБ и вызвать электрика на дом недорого можно по телефону 8(931)252-92-69 в СПБ.

Распаечная коробка- это устройство,в котором распределяются и объединяются разные проводники к различным электроточкам.При установке распаечной коробки упрощается схема электропроводки и снижаются затраты на нее.Установку распаечных коробок следует доверить профессионалам с профессиональным оборудованием-это защитит Ваш дом от угрозы короткого замыкания и пожара.

Установка распаечной коробки проводится скрытым и открытым способом.Для того чтобы установить скрытую распаечную коробку необходимо сделать нишу под нее, если таковой не имеется.После чего в распаечную коробку вставляют необходимые ответвления проводов и монтируют ее в подготовленную нишу. Для установки наружной распаечной коробки не требуется делать нишу под нее. Нужно только просверлить два отверстия, вставить дюбеля и посадить ее на шурупы.

Электромонтажные работы-это сложная и ответственная задача,которую лучше поручить настоящим профессионалам.Если Вам необходима установка распределительной(распаечной) коробки в квартире СПБ-обращайтесь в компанию «Ультра-Сервис» по телефону 8(931)252-92-69 в СПБ.Вызов и консультация электрика бесплатно!

Компания «Ультра-Сервис» выполняет все виды электромонтажных работ:

• замена электропроводки
• установка, перенос и замена розеток и выключателей
• внешний ремонт электрики
• установка или замена счетчиков и автоматов
• установка люстры, бра, светильников
•  установка и подключение бытовой техники
• замена любых видов лампочек
• прокладка кабеля в квартире
• подключение УЗО
• установка дифавтоматов
• монтаж распаечных коробок
• штробление стен
• поиск короткого замыкания
• монтаж теплого пола и тд.

Звоните в компанию «Ультра –Сервис» и профессиональный мастер будет у Вас в назначенный день и час! Мы работаем быстро, качественно и недорого!Звоните по телефону 8(931)252-92-69 в СПБ.

Распаечные коробки наружной установки. Распределительная коробка для электропроводки

Монтируя электрическую проводку или электронные коммуникации, обязательно приходится делать узловые точки, в которых происходят переходы от одной шины к другой или разветвления от основной линии по направлениям, идущим к конкретным объектам или электрическим приборам. Такие места в первую очередь должны быть безопасными и надежно защищать соединяемые контакты от воздействия окружающей среды. Для этих целей разработали распаечные коробки.

Что такое распаечные коробки

Пластиковая распаечная коробка (или металлическая) представляет бокс круглой, квадратной или прямоугольной формы, снабженный отверстиями ввода электрических кабелей. Главная задача изделия – обеспечить защиту разводки проводов, которые внутри можно соединять между собой пайкой, скруткой или при помощи клемников. Полученные отводы переправляют в любые стороны.

Распаечные коробки наружной установки относят к группе электромонтажного оборудования. Их специфика предполагает наличие в таких устройствах элементов, отвечающих за герметичность соединений внутри. Так, они снабжены прокладками, муфтами, которые предотвращают попадание в корпус влаги через входные отверстия и крышку.

Область применения

Сфера, где можно использовать распаечные боксы, касается питающего электричества и электрических сигналов, которые передаются при помощи проводов. Поэтому выделяют несколько их видов:

• Обычные электрические распределительные – предназначены для осуществления разводки проводов питающего напряжения в бытовых и промышленных условиях. Такие боксы можно применять также для постоянного тока.
• Телефонные, компьютерные, для проводки сигнализации – в них разводят многожильные шины. Они, как правило, снабжены клеммами и защитной системой от проникновения внутрь.
• Распаечные коробки наружной установки под высокочастотное и сверхвысокочастотное (СВЧ) оборудование. В них возможна не только распайка проводов, но допустима установка небольших схем. Корпус обязательно имеет экранирование, а содержимое иногда заливают водонепроницаемым компаундом, если оборудование эксплуатируется при условии повышенной влажности.

Классификация коробок для электропроводки

Распаечные коробки наружной установки делятся по нескольким признакам.

Материал изготовления:

• Полимер – корпуса полиэтиленовые, полипропиленовые, из полистирола.
• Металлические – из жести либо алюминия и его сплавов.

Назначение:

• Бытовое – для разведения электрической проводки, где используются однофазные сети.
• Промышленное – мини-боксы повышенной прочности, где разводят провода трехфазного напряжения.
• Специальное – распаечные коробки наружной установки для разведения сигнальных кабелей импульсной, радиочастотной и СВЧ техники.

Способ установки:

• Открытого типа – проводка проходит снаружи поверхности.
• Скрытого типа – кабеля спрятаны внутрь штробы.

Уровень защищенности:

• IP44 – боксы, которые допускается использовать на улице под укрытием от прямого попадания дождя, пыли, в помещениях с влажной средой.
• IP55 – коробки, выдерживающие непродолжительное прямое попадание воды и не пропускающие пыль. Наиболее ходовой вид распределительного оборудования.
• IP65 – предназначены для установки в местах сильно подверженных воздействию атмосферы, не пропускают дождевые потоки воды и пыль.
• IP67 – могут продолжительно находиться во влажной среде, например, под землей или на ее поверхности.
• IP68 – способны защищать проводку под водой. Они предназначены для небольших глубин.

Конструкции распределительных коробок

Все распределительные коробки для электропроводки имеют основные типовые элементы конструкции, но есть некоторые отличия в деталях.

Коробки поверхностной установки включают:

• Квадратный, прямоугольный или круглый бокс с отверстиями для проводки по сторонам, резьбовыми втулками входа винтов крышки, втулками крепления DIN-рейки и отверстиями для монтажа к несущей поверхности.
• Крышку, снабженную каналом для уплотнительной резинки и отверстиями под винты крепления к боксу. На ее внешней поверхности обычно указываются технические параметры изделия.
• Сальники ввода кабельного канала или проводов.
• Четыре винта крепления крышки.
• Уплотнительную резинку.
• DIN-рейку для соединения проводов (бывает не во всех моделях).
• Кнопку безопасности, которую подсоединяют к сигнализации, чтобы предотвратить несанкционированный доступ (бывает только в моделях специального назначения).

Коробки наружной установки врезного типа отличаются от описанных выше тем, что отсутствуют уплотнительные резинки и сальники, так как вся поверхность прячется под слой шпаклевки, которая будучи влагостойкой сама обеспечивает герметичную защиту.

В металлических боксах кабельные каналы вводят через штуцеры резьбового типа. Они более надежно защищают соединения от атмосферных воздействий. Такие изделия нет надобности экранировать.

Подключение распаечной коробки

Чтобы установить коробку разводки проводов, понадобится такой монтажный инструмент:

• Электрическая дрель с функцией удара.
• Пассатижи.
• Отвертка под плоский и фигурный шлиц.
• Монтажный нож со сменными лезвиями.

Дополнительные элементы:

• Рулон изоленты.
• Зажимные клеммы электрические.
• Крепежный материал (саморезы, пластиковые дюбели).

Порядок выполнения работ по монтажу наружной распределительной коробки для электропроводки следующий:

1. В месте установки сверлят отверстия для крепления бокса к плоскости, забивают дюбели.
2. В сальниках ножом вырезают отверстия под нужный диаметр провода.
3. Внутрь прикручивают электрические клеммы на нужное количество контактов.
4. Коробку крепят к стене саморезами, вкручивая их в дюбели.
5. Через полученные отверстия в сальниках вводят провода.
6. Зачищают концы проводов от изоляционного материала и снимают слой окисления, если такой присутствует.

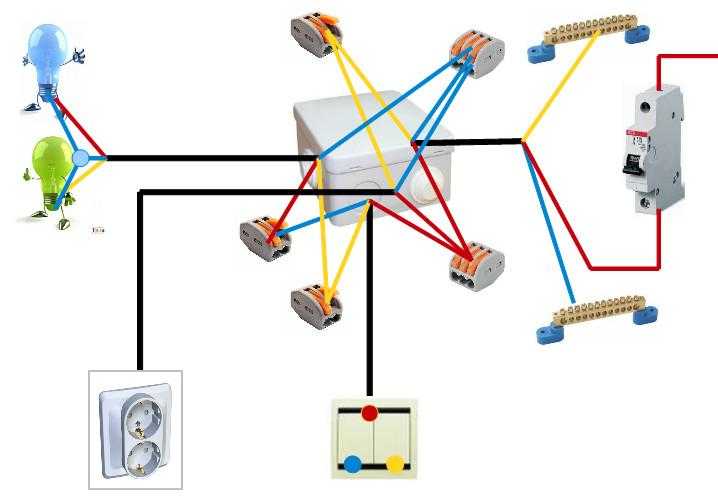

7. Собирают схему в распаечной коробке, закрепляя провода в соответствующих клеммах.
8. Закрывают крышку бокса, фиксируя ее резьбовыми винтами.

Преимущества применения распределительных коробок

Удобство использования коробок монтажных является вполне обоснованным:

• Изделия выпускают под разную мощность электрических линий.
• Обеспечивается высокая степень защиты контактов при правильном выборе типа устройства.
• Отсутствие сложности монтажа корпуса и соединения проводов.
• Широкий выбор форм и декоративного исполнения, например, распаечные коробки наружной установки под дерево.
• Возможность доступа к коммуникациям и переподключению.
• Долговечность конструкции.

Заключение

Несмотря на простоту работ по монтажу распаечных коробок, важно помнить, что допуск к такому роду деятельности имеют только специалисты электрики и электронщики, если речь идет о разводке сигнальных проводов!

Соединительные коробки — Rinstrum

Rinstrum предлагает различные соединительные коробки и соединения для облегчения проводки и подключения тензодатчиков к индикатору. Выберите распределительную коробку, соответствующую вашему приложению:

• Фиксированные соединения M12
• 4-канальные суммирующие блоки регулировки сигнала
• 6-канальные суммирующие блоки регулировки сигнала
• 6-канальный плюс модуль суммирования сигналов расширения

Предназначены для различных условий окружающей среды. Корпуса изготавливаются из металла или полимера для различных условий. Соединения варьируются от различных кабельных вводов до фиксированных соединений M12.

Распределительные коробки Rinstrum имеют варианты обрезки для выравнивания входного сигнала от нескольких тензодатчиков. Распределительная коробка 0071 может последовательно соединять несколько тензодатчиков, чтобы увеличить количество тензодатчиков, подключенных в соответствии с вашим приложением.

Вы можете быть уверены в прочной конструкции, надежности и простоте использования.

Артикул: 1106-1
Категория: Без категории

• Описание

• Отзывы (0)

Основные особенности и функции

• Защита окружающей среды с классом защиты IP
• Суммирование нескольких тензодатчиков
• Используется для платформенных весов, мостовых весов и бункерных весов
• Широкий выбор разъемов

Описание продукта

Rinstrum предлагает различные соединительные коробки и разъемы для облегчения проводки и подключения тензодатчиков к индикатору. Выберите распределительную коробку, соответствующую вашему приложению:

• Фиксированные соединения M12
• 4-канальные суммирующие блоки регулировки сигнала
• 6-канальные суммирующие поля регулировки сигнала
• 6-канальный плюс модуль суммирования сигналов расширения

Предназначены для различных условий окружающей среды. Корпуса изготавливаются из металла или полимера для различных условий. Соединения варьируются от различных кабельных вводов до фиксированных соединений M12.

Распределительные коробки Rinstrum имеют варианты обрезки для выравнивания входного сигнала от нескольких тензодатчиков. Распределительная коробка 0071 может последовательно соединять несколько тензодатчиков, чтобы увеличить количество тензодатчиков, подключенных в соответствии с вашим приложением.

Вы можете быть уверены в прочной конструкции, надежности и простоте использования.

Умное взвешивание

Получите единый точный выходной сигнал от нескольких тензодатчиков с подстройкой сигнала…

Распределительные коробки Rinstrum имеют функцию подстройки сигнала для выравнивания входного сигнала от нескольких тензодатчиков и вывода точного сигнала на индикатор. Обрезка сигнала используется с приложениями с несколькими тензодатчиками, такими как платформенные весы, мостовые весы, взвешивание в контейнерах и цистернах и т. д.

…вот оно, интеллектуальное взвешивание.

Загрузка продукта

Следующие файлы доступны для загрузки для Распределительные коробки . Убедитесь, что вы выбрали правильную документацию для версии программного обеспечения вашего устройства. Регулярно проверяйте наличие программного обеспечения и других обновлений.

Чтобы загрузить файлы, щелкните имя файла ниже. Должно появиться диалоговое окно сохранения, позволяющее указать место сохранения.

Если диалоговое окно сохранения не появляется, щелкните ссылку правой кнопкой мыши и выберите пункт Сохранить как.

Файлы

Электрические шкафы распределительной коробки. Знайте свой электрический шкаф.

Компания Steeline Enclosure Solutions знает, что в самых разных отраслях промышленности требуются стандартные и изготовленные по индивидуальному заказу распределительные коробки для обеспечения бесперебойной работы. Некоторые из многих отраслей, в которых используются наши передовые решения для электрических корпусов: автомобилестроение, коммунальные услуги, автоматизация зданий, продукты питания и напитки, целлюлозно-бумажная промышленность, полиграфия и издательское дело, энергетика, связь, текстиль, очистка сточных вод, нефтехимия и многое другое. Сегодня мы рассмотрим распределительные коробки.

Распределительные коробки какого типа относятся к электрическим шкафам?

Электрические распределительные коробки содержат электрические соединения с целью защиты самих соединений от несанкционированного доступа и для защиты операторов, необходимых для обслуживания и обслуживания соединений. Распределительные коробки могут иметь так называемые «выбивные заглушки», которые представляют собой частично перфорированные отверстия, которые можно отсоединить, что позволяет разместить внутри кабелепроводы, разъемы и кабели. Распределительные коробки также известны как уличные шкафы или интерфейсы зоны обслуживания.

Какие типы распределительных коробок предлагает Steeline?

Steeline Enclosure Solutions предлагает три различных типа стандартных распределительных коробок. Ниже приводится подробное описание спецификаций каждого из наших устройств. Если у вас возникнут какие-либо вопросы по любому из устройств, наша команда экспертов по электрооборудованию всегда готова помочь.

Непрерывная петля Steeline «SJB» Соединительная коробка Тип 12

Применение:

Непрерывная петля «SJB» Соединительная коробка Тип 12 предлагает бесшовные сварные углы, внешние винтовые зажимы, которые быстро и легко работают, внешние монтажные ножки, и приварные гайки, обеспечивающие различные варианты внутреннего монтажа. Распределительная коробка «SJB» предназначена для электрических шкафов управления, клеммной проводки и электрических распределительных коробок. Эта распределительная коробка защитит от грязи, пыли, масла и воды.

Отделка:

Распределительная коробка «SJB» имеет матовую отделку из нержавеющей стали, корпус и дверцы из углеродистой стали (304-316L), серую порошковую краску ANSI 61, порошковую краску поверх фосфатной поверхности и дополнительную монтажную панель.

Степень защиты:

• UL/cUL тип 12
• Номер файла UL: E158158
• НЭМА 12
• МЭК 60529, IP65

Доступный материал:

• Углеродистая сталь калибра 14 или 16 Корпус/дверь
• Монтажные панели
• Одна дверь — UL тип 12
• Внешние винтовые зажимы тип 12
• Петля левой двери открывается на 180 градусов

Дополнительные аксессуары:

• MPL (углеродистая сталь, нержавеющая сталь или алюминий)
• Комплекты окон
• Опции климат-контроля

Служба модификации:

Возможны дополнительные модификации в соответствии со спецификациями и запросом заказчика.

Непрерывная петля Steeline Распределительная коробка «SJB», тип 4 и 4X

Области применения:

Распределительная коробка Steeline Continuous Hinge «SJB» предназначена для использования вне помещений в агрессивных и неагрессивных средах. Если вы хотите защитить свое оборудование от климата, жары, различных жидкостей и загрязняющих веществ, распределительная коробка Steeline 4 и 4X подойдет для вашего корпуса. Эта распределительная коробка имеет гладкие шлифованные швы и внешние винтовые зажимы, с которыми легко и быстро работать.

Отделка:

Распределительная коробка «SJB» Тип 4 и 4X была изготовлена ​​из матовой нержавеющей стали № 4, корпус и двери из углеродистой стали (304-316L), снаружи и внутри (сталь) окрашены серой порошковой краской ANSI 61. , порошковая краска поверх фосфатированной поверхности и дополнительная монтажная панель.

Степень защиты:

• UL/cUL Type 12, 13, 4 и 4X
• Номер файла UL: E158158
• NEMA 4 и 4X
• МЭК 60529, IP65

Доступный материал:

• Корпус/дверь из углеродистой стали 14 или 16 ga
• Нержавеющая сталь 304 или 316L
• Приварные гайки для дополнительных монтажных возможностей
• Внешние монтажные ножки

Дополнительные аксессуары:

• Дополнительный MPL (углеродистая сталь, нержавеющая сталь или алюминий)
• Комплекты окон
• Климат-контроль

Служба модификации:

Возможны дополнительные модификации в соответствии со спецификациями и запросом заказчика.

Неразрезная петля Steeline Распределительная коробка «SJB», тип 4 и 4X, с четвертьоборотной защелкой

Применение: неагрессивные среды. Корпуса 4 и 4X предназначены для корпусов приборов, шкафов электроуправления, клеммных коробок и электрических распределительных коробок. Если оборудование постоянно подвергается воздействию воды, вредных химических веществ, загрязняющих веществ и жидкостей, эта распределительная коробка предназначена для защиты оборудования в этих условиях. 9№ 0003

Отделка:

Дверь и корпус изготовлены из углеродистой стали, наружные и внутренние поверхности окрашены в текстурированный серый цвет ANSI 61. Возможна дополнительная монтажная панель.

Конфигурация сплошной петли «SJB»:

• Одностворчатая дверь, тип 4 или 4X
• Монтажная панель
• Левосторонняя петля с углом поворота 180 градусов
• Защелка на четверть оборота

Степень защиты:

• UL/cUL Type 12, 13, 4 и 4X
• Номер файла UL: E158158
• NEMA 12, 13, 4 и 4X
• МЭК 60529, IP65

Доступный материал:

• Углеродистая сталь 14-16 калибра Корпус/дверь
• Непрерывная петля
• Швы непрерывно сварены и отшлифованы
• Защелка на четверть оборота с прорезью для винтов
• Внешние монтажные ножки
• Приварные гайки обеспечивают возможность внутреннего монтажа

Дополнительные аксессуары:

• Дополнительно 14 ga MPL (углеродистая сталь, нержавеющая сталь или алюминий)
• Комплекты окон
• Опции климат-контроля

Служба модификации:

Возможны дополнительные модификации в соответствии со спецификациями и запросом заказчика.
