Подключение проходного двойного выключателя: Подключение двухклавишного проходного выключателя, схема

Назначение и монтаж двухклавишного проходного выключателя

Сэкономить на электричестве в проходных помещениях поможет двухклавишный проходной выключатель (ДПВ). Это устройство обеспечивает равноправное управление световыми приборами из нескольких мест, делая процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии комнаты. Давайте вместе разберемся в особенностях подключения проходных двухклавишных выключателей

Содержание статьи:

• Назначение и виды проходных выключателей
• Места преимущественного размещения
• Устройство и рабочая схема ДПВ
  • Вариант #1 — двухзонное размещение
  • Вариант #2 — трехзонное размещение
• Монтаж распределительной коробки
• Последовательность действий при установке ДПВ
• Выводы и полезное видео по теме

Назначение и виды проходных выключателей

Суть проходных выключателей (ПВ) заключается в возможности включать и отключать лампочки независимо из нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.

По функциональности бытовые проходные выключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым от других регулировочным механизмом.

На передней панели проходного выключателя могут быть размещены светодиоды подсветки для лучше видимости расположения клавиш в темноте

Различные тумблеры переключателя контролируют разные цепи осветительных приборов, поэтому конкретно ДПВ предназначены для люстр или плафонов с двумя электроконтурами.

С увеличением точек контроля освещения резко возрастает количество участвующих в схеме проводов. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.

По интерфейсу ПВ можно разделить на:

• механические;
• сенсорные;
• дистанционные.

Последние редко используются из-за непрактичности, но в магазинах их встретить можно. Сенсорные переключатели хороши тем, что любое прикосновение к ним ведет к поочередному включению или выключению света. Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера.

На задней панели проходного выключателя размещена схема подключения проводов, которая позволяет не запутаться и присоединить их правильно

Визуальное исполнение ДПВ может быть самым разнообразным. В магазинах электрооборудования можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства на его функциональность не влияют.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждения стен

Преимущественно ДПВ устанавливаются в таких местах:

1. В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
2. В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
3. На лестничных маршах.
4. На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
5. В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

Устройство и рабочая схема ДПВ

Проходной выключатель вернее называть переключателем, потому что он не имеет определенного положения, при котором подается напряжение к осветительному прибору. Маркировка клавиш не имеет стандартных надписей «вкл»/«выкл» или значков в виде палочки и овала. Обычно на переключателе имеются лишь две разнонаправленные стрелочки, которые свидетельствуют о двойном предназначении тумблера.

Если есть сомнения в правильности построения электрических цепей, их можно проверить мультиметром, подсоединив к входу в распредкоробку обычную батарейку

В отличие от стандартного , имеющего один вход и два выхода, ДПВ является симбиозом двух независимых одноклавишных схем, расположенных в одном корпусе. Двойной проходной переключатель обеспечивает раздельный контроль над двумя линиями освещения. Каждая электрическая цепь может быть замкнута независимо с любого из 2-3 устройств.

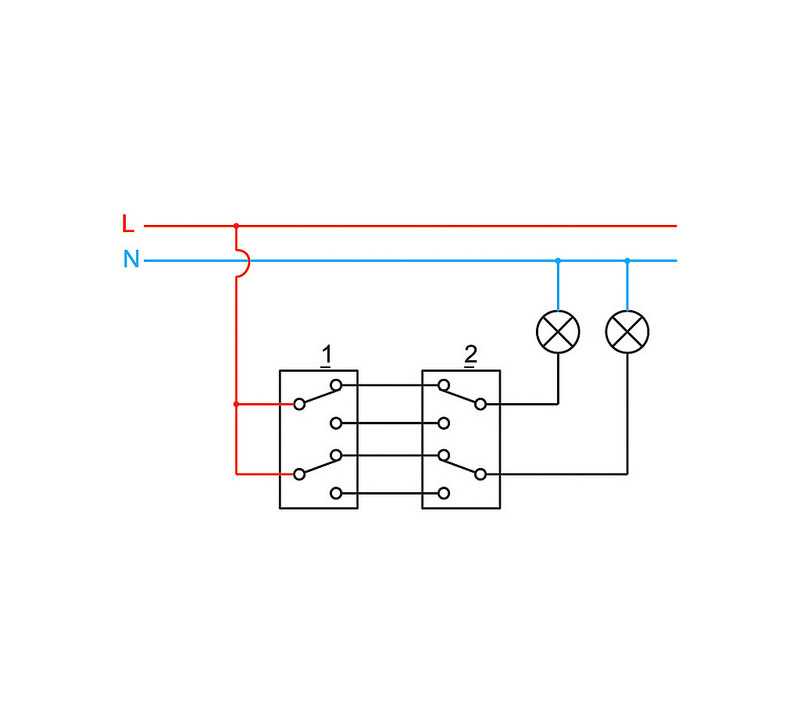

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. К выключателю от распределительной коробки подходит один питающий провод, а выходит из него два. В зависимости от положения клавиши, под напряжением обязательно оказывается какая-то из жил. Оба провода подходят ко второму переключателю, а выходит от него к осветительному прибору уже один.

Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой. В результате этого действия выключенный свет зажигается, а включенный тухнет.

Сложность электрической схемы проходного выключателя не влияет на её надежность. Вероятность поломки такой системы при соблюдении техники безопасности минимальна

Приведенный пример показывает, что от каждого тумблера к распределительной коробке должно идти по три провода, то есть всего шесть проводов от каждого ДПВ. А к центральному переходному переключателю при трехзонном контроле подходит целых восемь жил. Всё это необходимо учитывать при планировании в доме.

Вариант #1 — двухзонное размещение

Установку ДПВ желательно производить перед внутренней отделкой помещения.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб:

1. Одна от источника электроэнергии к распределительной коробке.
2. Две от распредкоробки к ПВ.
3. Одна от коробки к источникам освещения.

После необходимо определиться с количеством необходимых кабелей и числом жил в них.

После оштукатуривания стен важно запомнить расположение всех электропроводов, чтобы при просверливании в стенах отверстий не наткнуться на них

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двужильных провода. Две жилы будут использованы для подведения напряжения к переключателю, а остальные четыре последуют через распредкоробку ко второму переключающему устройству.

Ко второму ДПВ в штробе прокладывается три двухжильных провода. Две жилы из них идут к осветительным приборам, а остальные четыре – к первому переключателю.

К осветительным приборам может подводиться один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения светильников. К самой распределительной коробке подходит обычный двужильный питающий провод.

Основной задачей при монтаже ПВ является правильное подключение кабелей в распределительной коробке. Она должна быть достаточного размера, чтобы вмещать минимум 16 проводов. Если делать работу медленно и прозванивать все соединения мультиметром, то в итоге получиться работоспособная электрическая схема.

Вариант #2 — трехзонное размещение

Независимый трехзонный контроль двух цепей освещения отличается от вышерассмотренного двухзонного наличием специального перекрестного переключателя. Он размещается исключительно в середине электрической схемы, хотя и имеет ту же функциональность, что и два других ДПВ.

Чтобы многоуровневая проводка не мешала дальнейшему ремонту, её стараются вести на расстоянии 15-20 см ниже уровня потолка

Двойной перекрестный переключатель имеет необычную конструкцию, содержащую транзитный контакт. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Он замыкается в обоих положениях перекрестного ДПВ, что и обеспечивает функционирование всей электрической схемы.

Средний перекрестный переключатель не является взаимозаменяемым с крайними устройствами. В рассматриваемую схему можно добавлять бесконечное количество таких промежуточных приборов, увеличивая число зон контроля включения/отключения света в помещении. Но усложнение схемы влечет рост количества необходимых проводов и штроб в стенах, что не добавит радости при самостоятельном монтаже проводки.

При увеличении количества зон контроля сложность монтажа проводки не сильно возрастает, но число выключателей необходимо учитывать при выборе размера распределительной коробки

Для монтажа дополнительного ДПВ будет необходимо сделать от распредкоробки ещё одну канавку для прокладки кабеля. В ней нужно уместить целых 8 жил: 4 идущих от первого выключателя и 4 идущих ко второму.

Если электрику прокладывают профессионалы и есть финансовая возможность установить все переключатели, то использование для этого ДПВ с трехзонным контролем является отличным вариантом.

Монтаж распределительной коробки

Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.

Желательно размещать между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы.

Самозажимные клеммы обеспечивают плотное соединение, сила которого не изменяется со временем. Они безопасны и просты в эксплуатации

Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.

Последовательность действий при установке ДПВ

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ. Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ.

Шаг №1: проектирование. На этом этапе проводятся такие действия:

1. Вычерчивается общая электрическая схема.
2. Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
3. Вычисляется метраж необходимых электрокабелей и их тип.
4. Определяется место размещения переключателей с учетом удобства пользования.
5. Выбирается тип монтажа: скрытый или открытый (в коробах).

Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.

Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.

Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя

Шаг №3: монтаж распределительной коробки. Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.

Шаг №4: и подготовка крепления под осветительные приборы.

Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.

Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите

Шаг №6: соединение кабелей, распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».

Шаг №7: подключение к электросети и тестирование.

Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.

Выводы и полезное видео по теме

Указанные видеоролики демонстрируют работу проходных переключателей в реальной обстановке, позволяя оценить удобство их эксплуатации.

На видео представлена схема подключения проходных выключателей из трех мест:

Схема подключения двухклавишного проходного выключателя:

Интерактивная схема работы двузонного двухклавишного проходного переключателя:

Осуществить самостоятельное подключение двухклавишных проходных выключателей в доме несложно. При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения.

У вас есть личный опыт монтажа двухклавишных проходных выключателей? Пожалуйста, дайте дельный совет начинающим домашним мастерам. Расскажите тонкости монтажа которые известны только вам. Оставляйте свои комментарии в блоке под статьей.

Схема подключения двухклавишного выключателя: варианты

Главная » Электрика » Розетки и выключатели » Схема подключения двухклавишного выключателя: что необходимо знать

Существует значительное количество сфер использования двойных выключателей. Их используют для люстр, когда требуется контроль и регулировка яркости освещения. Актуальны они и для раздельного санузла. Для освещения входа в частных домовладениях. Если нет определенной подготовки, то схема подключения двухклавишного выключателя может вызвать некоторые трудности. Но используя инструкцию к монтажу и полезные рекомендации, с подобной установкой справится даже новичок.

Двухклавишное устройство является важной составляющей любого современного интерьера

Содержание

1. Что важно знать о подключении двойного выключателя
2. Подготовка проводов для правильной установки
3. Схема подключения двухклавишного выключателя
4. Вариант схемы подключения двухклавишного выключателя на две лампочки
5. Особенности схемы подключения двухклавишного проходного выключателя
6. Какие могут быть проблемы
7. Схема подключения двухклавишного выключателя на две лампочки (видео)

Что важно знать о подключении двойного выключателя

Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.

Часто используется такой вариант вместе с розеткой

Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.

У конструкции есть некоторые достоинства:

• возможность отключать и включать целые группы ламп;
• экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
• позволяет регулировать освещение при большом количестве ламп в люстре;
• применяется для помещений с повышенным уровнем влажности;
• не требует особого ухода;
• простота монтажа.

Необычный вариант двухклавишного механизма

Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.

Статья по теме:

Розетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Подготовка проводов для правильной установки

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Правильная подготовка позволит выполнить более качественный монтаж

Полезная информация! Если у вас модульный механизм, то важно обеспечить питание каждого его компонента. При этом можно воспользоваться перемычкой.

Схема подключения двухклавишного выключателя

Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.

Схемы подключения

Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.

Процесс подключения производится так.

Изображение	Этапы
	Сначала в щитке отключается электропитание, а затем проверяется отсутствие напряжения при помощи индикатора.
	В гнездо устанавливается стаканчик, и через него протягиваются провода от монтажной коробок. Оголение жил на 10 мм выполняется при помощи бокорезов.
	Провод с фазой подсоединяется к клемме, а остальные проводки в клеммы. Каждый элемент соответствует конкретной клавише. Провод фазы часто имеет белый цвет.
	Если нужен определенный порядок включения различных групп освещения, то после проверки, в случае необходимости, провода в клеммах меняются.
	Монтируем корпус выключателя и крепим его при помощи шурупов. Затем проверяется расположение уровня конструкции.
	Производится установка рамки и клавиш из пластика.

В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.

Статья по теме:

Проходной выключатель: схема подключения на 2 точки. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект с разумными затратами.

Вариант схемы подключения двухклавишного выключателя на две лампочки

Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

• обесточивание помещения;
• важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу. Чтобы в них лучше разобраться,  следует посмотреть в щиток;
• проводится установка источников света и проведение проводов к выключателю;
• выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.

Вариант подсоединения к двум лампочкам

После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках  подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.

Особенности схемы подключения двухклавишного проходного выключателя

Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.

Вариант с дополнительной нагрузкой

Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.

Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:

• при монтаже проверяйте отдельные кабели;
• фаза- это один провод, его можно проверить с помощью индикаторной отвертки;
• перед креплением важно проверить работоспособность конструкции.

Вариант применения переходного механизма

Какие могут быть проблемы

Неисправности установленного устройства случаются от разных причин. Например, одна  из клавиш может пропускать определенную световую группу, или  все лампы включаются одновременно. Это свидетельствует о том, что не работает распределение осветительных приборов  на клавиши. Также выключатель может вообще не срабатывать. Подобные проблемы возникают при неправильном подсоединении проводов или при их подключении в неправильном порядке.

Стильные и удобные выключатели в интерьере

Помните, что при закладке проводов часто не соблюдаются стандарты маркировки по цветам, поэтому проводите дополнительную проверку. С помощью индикатора прозвоните все провода.

Простые советы помогут избежать многих проблем. Не забывайте перед началом любых работ с электричеством отключать электричество. Действуйте в соответствии с инструкцией и правильно маркируйте проводники.

Схема подключения двухклавишного выключателя на две лампочки (видео)

Как подключить выключатель света — шаги как для однополюсного, так и для трехпозиционного выключателя

istockphoto. com

Хотя подключить выключатель света несложно, вам необходимо иметь общее представление о том, как электричество работает в доме, чтобы выполнять работу безопасно. Если вы никогда раньше не работали с электропроводкой, подумайте о том, чтобы нанять электрика и спросить ее, можете ли вы наблюдать за ее работой, чтобы вы могли научиться правильно подключать выключатель света. Как только вы научитесь, подключение выключателя света может занять не более 10 минут. Никаких специальных инструментов не требуется, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или переходите на диммер.

Прежде чем приступить к подключению выключателя света

В жилых помещениях электроэнергия поступает в дом и распределяется через сервисную панель. Эта панель состоит из отдельных выключателей, которые распределяют электричество по различным цепям. Все цепи начинаются на сервисном щите и проводят электричество по кабелям к выключателям и розеткам, а затем обратно на сервисный щит.

В кабелях есть провода, предназначенные для выполнения разных задач: одни подают электричество к выключателям, а другие возвращают электричество обратно к сервисной панели. Третьи действуют как защитные механизмы для снижения риска поражения электрическим током.

Хорошей новостью является то, что вам не нужно знать сложные схемы, чтобы заменить выключатель света. Вам просто нужно отсоединить провода от существующего выключателя и таким же образом подключить их к новому выключателю. В следующем основном руководстве по подключению выключателя освещения описаны шаги по подключению выключателя света, как для однополюсных, так и для трехпозиционных выключателей.

Инструменты и материалы

• Однополюсный выключатель освещения (дополнительно)
• 3-позиционный выключатель освещения (дополнительно)
• Отвертка
• Плоскогубцы
• Изолента (для трехпозиционных переключателей)
• Многофункциональный инструмент

Меры предосторожности при подключении выключателя света Не комфортно работать с электропроводкой, просто не делайте этого. Если вы примете правильные меры предосторожности, замена выключателя света, как правило, безопасна и не представляет большого риска, поскольку вы манипулируете проводами, которые уже были профессионально установлены. Тем не менее, любителям-любителям не следует пытаться самостоятельно прокладывать новую проводку — это работа для электрика. Следующие шаги помогут вам заменить старые переключатели новыми, чтобы обновить их внешний вид и функции.

Advertisement

Как подключить однополюсный выключатель света

Устали от тумблеров миндального цвета и хотите заменить их более современными безвинтовыми настенными панелями и кулисными выключателями? Это простая работа для домашнего мастера, при условии, что вы работаете аккуратно и следуете основным протоколам безопасности.

ШАГ 1: Отключите источник питания.

Очень важно правильно выполнить этот первый шаг. Пропуск этой части или выполнение ее неправильно может привести к летальному исходу.

Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы будете работать, нет питания. Это означает, что нужно подойти к блоку выключателей и отключить выключатель, который управляет выключателем, который вы собираетесь заменить.

На всякий случай проверьте выключатель, чтобы убедиться, что он больше не включает свет. Иногда выключатели имеют неправильную маркировку, поэтому перепроверьте, прежде чем переходить к следующему шагу.

ШАГ 2: Снимите старый выключатель света.

Убедившись, что питание этого конкретного выключателя отключено, отвинтите пластину выключателя (большинство из них крепится двумя маленькими винтами с плоской головкой), затем отвинтите старый выключатель от стены (здесь — с плоской головкой и крестообразным шлицем). винты одинаково распространены). Осторожно вытащите старый переключатель, но пока оставьте провода подключенными.

СВЯЗАННЫЕ: Решено! На какой высоте устанавливать выключатель света

ШАГ 3: Определите клемму и провода заземления.

Обратите внимание на расположение проводов.

• Вы должны увидеть два черных провода, каждый из которых подсоединяется к разным винтам сбоку переключателя. Это так называемые клеммные винты.
• Вы также увидите два белых (нейтральных) провода, которые соединяются друг с другом в коробке. Соединение должно быть закрыто проволочной гайкой.
• Вы также должны увидеть три зеленых или оголенных медных провода. Это заземляющие провода.

Все три провода подключаются к одной гайке, а самый короткий подключается к зеленому винту на выключателе света.

Реклама

1. Черный провод от источника 2. Черный провод к светильнику 3. Подключенные нейтральные провода 4. Заземляющие провода

ШАГ 4: Отсоедините клемму и заземляющий провод.

Ослабьте винты, удерживающие клеммные провода на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы снять натянутую катушку. Аналогичным образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены. Если это облегчит вашу работу, отогните свисающие провода в сторону.

ШАГ 5: Проверьте провода на предмет повреждений.

Осмотрите концы проводов на предмет износа. Отрежьте поврежденные участки с помощью многофункционального инструмента или кусачек. Не забудьте оставить примерно полдюйма провода открытым на каждой длине.

Поскольку электрические провода со временем испытывают напряжение и могут ослабевать при использовании, необходимо убедиться, что при повторном подключении проводов к заменяющему выключателю любая часть провода, которая соприкасается с винтами, не повреждена.

ШАГ 6: Подсоедините провода к новому выключателю.

Используйте универсальный инструмент или плоскогубцы, чтобы согнуть каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света. Знание того, как правильно подключить клеммы выключателя света, обеспечивает полностью функциональный выключатель.

Затем прикрепите загнутые концы проводов к новому выключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, также называемый заземлением, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не обязательные, могут помочь удерживать провода на месте, когда вы затягиваете каждый винт.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

ШАГ 7: Снова прикрепите и накройте провода пластиной переключателя.

Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, ввинтите выключатель обратно в стену, замените пластину переключателя и снова включите автоматический выключатель.

Реклама

ШАГ 8: Проверьте проводку выключателя света.

Если вы правильно подключили выключатель, при его нажатии должен загореться свет. Если это не так, проблема, скорее всего, в плохом соединении.

Снова выключите выключатель, осмотрите провода, чтобы убедиться, что каждый из них надежно подключен к своей клемме, а затем снимите гайку с нейтрали (белые провода) и убедитесь, что они надежно скручены друг с другом, чтобы они налаживание хорошей связи. Установите на место крышку, включите выключатель и снова нажмите выключатель — он должен загореться.

Готово. Теперь пусть загорится свет!

Как подключить трехпозиционный выключатель света

Иногда нецелесообразно иметь только один выключатель для освещения, и в этих случаях может помочь использование двух трехпозиционных выключателей. Например, два трехпозиционных выключателя позволяют включать лестничное освещение как сверху, так и снизу лестницы.

Заменить трехпозиционный переключатель так же просто, как заменить однополюсный, но в коробке вы найдете больше проводов. Поскольку оба переключателя будут управлять светом, им нужны дополнительные «путевые» провода, соединяющие переключатели друг с другом. Читайте дальше, чтобы узнать, как держать провода прямо, как выяснить, где они подключаются к новым переключателям, и как подключать переключатели.

СВЯЗАННЫЕ: Лучшие выключатели света с датчиком движения 2021 года

ШАГ 1: Отключите источник питания.

Найдите выключатель, обслуживающий выключатель. Во многих домах один выключатель (в сервисной панели) обеспечивает питание всей комнаты, поэтому выключатель может быть помечен как «Главная спальня» или «Прихожая наверху». После отключения выключателя всегда проверяйте выключатель, чтобы убедиться, что питание действительно отключено.

Реклама

ШАГ 2: Снимите переключатель.

С помощью отвертки ослабьте два винта, удерживающих пластину переключателя, и отложите ее в сторону. Затем используйте отвертку, чтобы ослабить верхний и нижний винты, которые удерживают фактический переключатель на месте. Как только винты будут выкручены, вы сможете вытащить переключатель на пару дюймов, чтобы увидеть и поработать с проводами.

ШАГ 3: Определите провода.

В трехпозиционном переключателе используются два различных типа проводов. Стандартный кабель 14:2, содержащий белый провод, черный провод и провод заземления, передает питание от выключателя к распределительной коробке. Кабель 14:3 с черным, белым, красным и заземляющим проводом соединяет первый выключатель со вторым выключателем, а также со светом.

Самый распространенный (но не единственный) способ подключения трехпозиционного выключателя — проложить провода от первого выключателя к свету, а затем ко второму выключателю. Замена трехпозиционного переключателя в этой конфигурации проводки описана в следующих шагах. Однако, если вы откроете коробки переключателей и обнаружите другую конфигурацию проводов, вы все равно можете заменить переключатели, используя общий метод, описанный здесь.

1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод

ШАГ  4: Пометьте общий провод в первой коробке.

В первом распределительном щитке (куда поступает питание) вы увидите восемь проводов. Два белых (нейтральных) провода будут соединены и покрыты гайкой. Черный провод будет подключен к черной или медной винтовой клемме — это «общий» провод — и вы должны отличать его от других проводов. Перед отсоединением наклейте кусок изоленты на общий провод, чтобы вы знали, что это общий провод. Не пропускайте этот шаг!

Advertisement

Вы также увидите три заземляющих провода, соединенных в одной гайке, а также дополнительный черный провод и красный провод — это дорожные провода, которые соединяются со светом и вторым выключателем.

ШАГ 5: Определите провода во второй коробке.

При такой конфигурации проводки во второй распределительной коробке вы найдете только четыре провода: черный провод, белый провод, красный провод и провод заземления. Белый провод в этом выключателе не является нейтральным, а скорее используется в качестве горячего провода. Он должен быть либо помечен черной изолентой, либо черной краской, чтобы обозначить, что это горячий провод. Черный провод в коробке — это общий провод, и он идет к общей клемме. Идите вперед и пометьте этот общий провод, чтобы он оставался прямым.

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления

ЭТАП 6: Отсоедините провода.

После того, как оба общих провода будут помечены, с помощью отвертки ослабьте винты клемм и снимите прикрепленные к ним провода. Для проводов, которые соединены друг с другом и покрыты гайками, просто открутите гайки, чтобы открыть оголенные концы проводов. Теперь вы готовы установить новые переключатели.

ШАГ 7: Подключите новые переключатели.

Проверьте переключатели — при установке новых трехпозиционных переключателей всегда используйте одинаковый тип для обоих переключателей. Конфигурация терминала может различаться в зависимости от производителя, что может затруднить установку.

• Сначала подключите общие провода к общим клеммам, обозначенным на обоих новых переключателях. Если клемма не помечена как «Общая», она будет иметь черную или медную клемму на нижней стороне переключателя.
• Затем подключите красный провод к клемме на верхней стороне переключателя. Красный — это контактный провод, который можно подключить к левой или правой верхней клемме. Это не имеет значения, если вы делаете это одинаково на обоих коммутаторах. Таким образом, если вы подключаете его к верхнему правому разъему на одном переключателе, подключите его к верхнему правому разъему на другом коммутаторе.
• Подсоедините второй контактный провод к клемме, расположенной напротив клеммы красного провода. В первой коробке это будет черный провод, который вы не пометили как общий. Во второй коробке это белый провод с черной краской или лентой, что указывает на то, что он используется в качестве горячего провода.
• Соедините белые нейтральные провода в первой коробке друг с другом, скрутив их вместе и закрепив гайкой.
• Скрутите вместе три провода заземления в первой коробке и закрепите их гайкой. Затем подключите конец самого короткого заземляющего провода к зеленой клемме на переключателе.
• Теперь осталось подключить только заземляющий провод во второй коробке — прикрепите его к латунному или зеленому клеммному винту переключателя.

ШАГ 8: Установите на место крышки и проверьте переключатели.

После подключения проводов прикрепите переключатели двумя винтами к распределительной коробке и замените пластины переключателей. Переверните выключатель, который подает питание на переключатели, и проверьте каждый переключатель, попеременно включив один, а затем другой. Любой переключатель включает или выключает свет, поэтому переключатель может находиться в верхнем или нижнем положении для включения света.

Объявление

Если индикатор не загорается, возможно, соединение плохое. Убедитесь, что провода надежно подключены к соответствующим клеммам, а белые нейтральные провода в первом распределительном щитке туго скручены и закрыты проволочной гайкой.

СВЯЗАННЫЕ: Как заменить выключатель света

Заключительные мысли

Подключение выключателя — относительно простой проект, если вы заменяете существующие выключатели новыми. Однако добавление проводки для новых выключателей — это работа для лицензированного электрика. Домашние мастера должны иметь хотя бы некоторые знания и опыт подключения проводов выключателя света, и основное внимание всегда должно быть уделено безопасности. Никогда не пытайтесь снять выключатель, пока не убедитесь, что питание отключено.

Подключение 3-позиционных переключателей на первый взгляд может показаться более сложным, но, как и в случае с однополюсными переключателями, все дело в том, чтобы провода на новых переключателях были в той же конфигурации, что и на старых. Маркировка общих проводов в трехпозиционных переключателях упрощает процесс.

Домовладельцы могут обнаружить различные конфигурации проводки в распределительных коробках, что указывает на то, что источник питания входит в цепь в другом месте — обычно через свет. Путем маркировки общих проводов и подключения дорожных проводов к идентичным клеммам на обоих переключателях можно дублировать практически любую конфигурацию проводки.

Advertisement

Часто задаваемые вопросы о проводке выключателя освещения

Для тех, кто хочет заменить существующие выключатели, однополюсные или трехпозиционные, более новыми, проводка относительно проста. Тем не менее, все проекты электропроводки сопряжены с определенной степенью риска поражения электрическим током и возгорания, поэтому подключение проводов должно быть точным. У тех, кто рассматривает возможность замены переключателя любого типа, следует ожидать некоторых вопросов.

В: Что произойдет, если подключить переключатель наоборот?

Если вы неправильно подключите однополюсный выключатель, свет вообще не загорится. Если вы неправильно подключите трехпозиционный выключатель, вы сможете включить свет одним выключателем, но не другим. Перед тем, как приступить к этому проекту, важно изучить, как подключить переключатель.

В: Может ли неправильное подключение выключателя света стать причиной пожара?

Да. Ослабленные провода могут перегреться и вызвать искрение, что может привести к пожару. Если у вас есть какие-либо сомнения относительно ваших возможностей самостоятельной проводки, попросите электрика сделать проводку.

В: Как подключить трехпозиционный выключатель света?

Замена существующего трехпозиционного переключателя новой моделью — несложная задача, и при подключении проводов к новому переключателю вам потребуется имитировать конфигурацию проводки на текущем переключателе. Полные шаги смотрите выше.

В: Могу ли я подключить розетку к выключателю света?

Это возможно, если коробка достаточно большая (20 кубических дюймов) и содержит два нулевых провода. Тем не менее, это работа для лицензированного электрика, потому что она включает в себя знание того, какая электрическая нагрузка уже есть в цепи и достаточно ли ее для добавления розетки.

Объявление

Как установить двойной или одинарный выключатель на 2 светильника [Со схемой подключения]

Некоторые преимущества, которые мы получаем при использовании двойного выключателя для установки 2 (двух) светильников в доме, Актуально для при установке 2 ламп мы можем использовать один выключатель 1 шт. для 2 ламп или 2 одиночных выключателя для 2 ламп, тогда зачем использовать двойной выключатель?

• Как установить один выключатель на 2 лампы?
• Как установить 2 одинарных выключателя на 2 лампы?
• Как установить двойной выключатель на 2 лампы?

Вы можете увидеть способ установки на следующем рисунке:

Для установки двойного выключателя или одинарного нет особой разницы, есть только один дополнительный вывод кабеля к еще одной лампе для установки двойного выключателя на 2 лампы.

Если на одном выключателе требуется прокладка только двух кабелей, 1 кабель подключается к фазному кабелю непосредственно от источника электроустановки к входному зажиму выключателя, а еще один кабель прокладывается к выходному зажиму выключателя по направлению к осветительным приборам .

При установке двойного выключателя (двойного выключателя) необходимо 3 кабеля, а именно:
1 кабель подключается к фазному кабелю непосредственно от источника электроустановки к вводу выключателя, и еще 2 кабеля монтируются на каждом из переключите выходные клеммы на каждый из осветительных приборов.

Установка Двойной выключатель на 2 лампы
Двойной выключатель представляет собой электрическое устройство, предназначенное для подключения или отключения электричества к лампе или другому электрическому оборудованию и имеющее 2 выходных контакта, которые можно использовать по отдельности.

На самом деле, мы можем использовать только один переключатель для включения 2 ламп, но недостатком является то, что если мы используем один переключатель для 2 ламп, когда переключатель включен, то две лампы будут гореть одновременно, так же, когда выключатель выключен, то одновременно выключаются и две лампочки, или лучше использовать один выключатель 2 штуки на 2 фары, каждая лампа включается одним выключателем.

В отличие от двойного выключателя, потому что на двойном выключателе есть две кнопки, которые можно использовать отдельно для включения или выключения каждой лампы.

Почему вы должны использовать двойной переключатель?

Конечно, есть причина, по которой мы должны использовать двойной выключатель для 2 ламп, хотя на самом деле можно использовать и один выключатель для 2 ламп.

Есть несколько причин, по которым мы используем двойной выключатель для включения 2 ламп, а именно:

1. Экономичнее
Установка двойного выключателя для включения 2 ламп, безусловно, более рентабельна по сравнению с необходимостью использовать 2 одинарных выключателя для 2 ламп, потому что цена одного двойного выключателя определенно дешевле, чем покупка 2 одинарных выключателя, кроме того, что кабель нужен для установки двойного выключателя, это будет меньше, чем установка 2 одинарных выключателей на 2 светильника.

2. Установка Работайте быстрее и проще
Установка двойного выключателя будет быстрее и проще по сравнению с установкой 2 одинарных выключателей на 2 светильника.

Для установки одного двойного выключателя требуется сделать только 1 отверстие в стене, в то время как для установки 2 одинарных выключателей необходимо сделать 2 отверстия в стене. Поскольку проводка на двойном выключателе меньше, конечно, работа будет быстрее и Полегче.

3. Экономия места
Установка одного двойного выключателя экономит больше места для установки выключателей на стене по сравнению с установкой 2 одинарных выключателей.

4. Экономия электроэнергии
Конечно, вы спросите, почему использование двойного выключателя экономит электроэнергию? Экономия электроэнергии здесь означает, что если мы предпочитаем использовать двойной выключатель, а не использовать один выключатель для 2 ламп.

Некоторые люди обычно используют один выключатель для включения двух ламп, но, конечно, это имеет недостаток по сравнению с использованием двойного выключателя.

Действительно, мы также можем использовать один выключатель для 2 ламп, не используя двойной выключатель, но, конечно, это имеет несколько отличий, а именно:

Если мы используем один выключатель для включения двух ламп, они будут включаться и выключаться одновременно, поэтому мы не можем выключать или включать одну лампу в целях экономии электроэнергии.
