Подключение переключателя света: Схема переключателя света с двух мест

Содержание

Как подключить переключатель света в квартире

В настоящее время все более популярными становятся коммутационные устройства, с помощью которых освещение может включаться и выключаться из разных, наиболее удобных точек. Такие приборы получили название проходных переключателей.

Способы подключения переключателей света

Прежде всего, их устанавливают в наиболее неудобном месте, например, в глухих длинных коридорах, на лестничных маршах и других аналогичных точках. То есть, в самом начале длинного неосвещенного коридора свет можно включить переключателем № 1, а в конце – выключить с помощью переключателя № 2. Для того чтобы такая система работала правильно, необходимо знать, как подключить переключатель света в квартире. Эту операцию можно осуществить несколькими основными способами.

Наиболее простым вариантом является использование двух точек подключения. Соответственно, для этой операции необходимо два проходных переключателя. Каждый прибор оборудован тремя контактами и переключателем, работающим в двух положениях. Переключение осуществляется в перекидном режиме, при котором один контакт является общим для двух других. Во время переключений происходит их поочередное замыкание. Таким образом, исключается одновременное замыкание всех трех контактов.

Общая схема подключения, кроме проходных выключателей, состоит из соединительной коробки, проводов и осветительного прибора. В различных схемах могут использоваться двух-, трех- или четырехжильные кабели. От источника питания нулевая жила через соединительную коробку подводится к осветительному прибору. Для подключения фазного провода используется общий контакт любого из выключателей.

Переключающие контакты в каждом выключателе соединяются отдельными проводами, также проходящими через общую коробку. Два общих контакта соединяются отдельным проводом, выступающим в качестве продолжения фазной жилы, прерываемой этими контактами.

Подключение в трех местах принципиально почти не отличается от двухточечной схемы. Просто у третьего выключателя используется совсем другая конструкция. При нажатии одной клавиши, происходит одновременное перекидывание двух независимых контактов. Подобная схема предполагает использование четырехжильного кабеля. В данном случае не требуются какие-либо дополнительные элементы. Установка точек производится в местах, размеченных заранее, после чего все элементы соединяются между собой по определенной схеме.

меры безопасности и ошибки при монтаже

Одноклавишные модели проходных переключателей позволяют управлять одной системой освещения с нескольких мест. Дублирующие устройства от стандартных отличаются большим количеством контактов. Правильная схема подключения проходного выключателя позволит создать коммуникации с независимым управлением.

Содержание

Конструкция и отличия перекидных выключателей
Параметры выбора
Где применяется подобная система управления освещением
Подсоединение промежуточного выключателя
Схема подключения кабелей ПВ в распределительном коробе
Особенности подключения одноклавишного переключателя с двух точек
Требования к подключению
Алгоритм подключения
Характеристики сенсорных моделей выключателей
Основные ошибки при подключении
Минусы проходного переключателя

Конструкция и отличия перекидных выключателей

Маркировка переключателя

Проходной переключатель применяется для включения и выключения света из разных концов комнаты или коридора. Активация источников света обычно осуществляется около входа в помещение, а отключение – из другой зоны.

Дублирующие модели внешне могут выглядеть как стандартные переключатели. На лицевой подвижной стороне имеется маркировка в виде стрелок, направленных вверх-вниз. Если у стандартного выключателя есть один вход и один выход, то у перекидного их по два. Подобный конструктивный прием исключает разрыв тока – он перенаправляется на выход.

Перекидные изделия имеют 3 медных контактных клеммы. Под корпусом можно посмотреть схему подсоединения. У простого выключателя – двухжильная коммутация, у проходного – трехжильная, для перенаправления напряжения с контакта на контакт.

Подключать для одного источника света нужно парные приборы, с подводом к каждому фазы и нуля. Изменяя положение кнопки, пользователь обеспечивает замыкание цепи – лампа загорится. Размыкание фазного кабеля происходит при выключении – свет тухнет.

Клавиши в одном положении – свет включен. В разных положениях – выключен.

Параметры выбора

Таблица степеней защиты

Перед приобретением коммутирующего устройства необходимо принять во внимание:

тип управления – клавиша, сенсор или пульт ДУ;
способ установки – монтаж осуществляется накладным (открытая проводка, на дюбель-саморезы) и встроенным (скрытая проводка, в подрозетниках на распорках) методом;
совместимость с источниками света – для люминесцентных ламп подойдут модели Х и АХ, для лампочек накаливания – А;
степень защиты – в спальнях допускается устанавливать коммутаторы с IP03, в ванных – с IP04-IP05, на улице – с не ниже IP55;
контактные зажимы – промежуточный аппарат оснащается винтовыми фиксаторами с прижимными пластинами или безвинтовым крепежом.

Подсоединение коммутирующих изделий производится на трехжильный провод с сечением 1,5 мм2.

Где применяется подобная система управления освещением

Применение перекидного выключателя в длинном коридоре

Проходной выключатель увеличивает комфорт и возможности управления одним светильником или группой ламп из нескольких мест. Технология применяется в квартирах, общественных зданиях и частных домах:

Лестничные пролеты. Маршевый светильник включается внизу, а выключается вверху человеком после подъема по ступенькам. Схема позволяет установить реле времени, чтобы отключение света производилось автономно.
Длинные коридоры. Удобный вариант для жителей частных домов. Если необходимо выйти из помещения, используется переключатель в начале, чтобы лампочка загорелась. После преодоления коридора достаточно отключить свет нажатием клавиши другого прибора.
Проходные комнаты. Включение лампы осуществляется возле дверного проема. Зайдя в другую комнату, пользователь не возвращается обратно – линия обесточивается сразу же.
Спальни. Свет включается у двери, а выключается рядом с кроватью.

Электросхема актуальна для подземных переходов, в подъездах.

Подсоединение промежуточного выключателя

Поиск общей клеммы индикаторной отверткой

Перед подключением переключателя нужно найти схему с обратной стороны. Далее понадобится:

Снять с изделия кнопку и накладную рамку.
После разборки найти 3 клеммы контактов и выбрать общую согласно схеме на корпусе.
При отсутствии обозначений или их непонимании можно воспользоваться тестером или отверткой с индикатором.
Щупами мультиметра прикоснуться ко всем контактам и найти тот, при касании к которому аппарат запищит, выдаст нулевое значение при включении или выключении клавиш.
Индикаторной отверткой проделать аналогичный тест.
К общей клемме подсоединить фазу от кабеля питания.
Остальные клеммы подкинуть к двум оставшимся проводникам.

Дублирующее устройство подключается аналогичным образом.

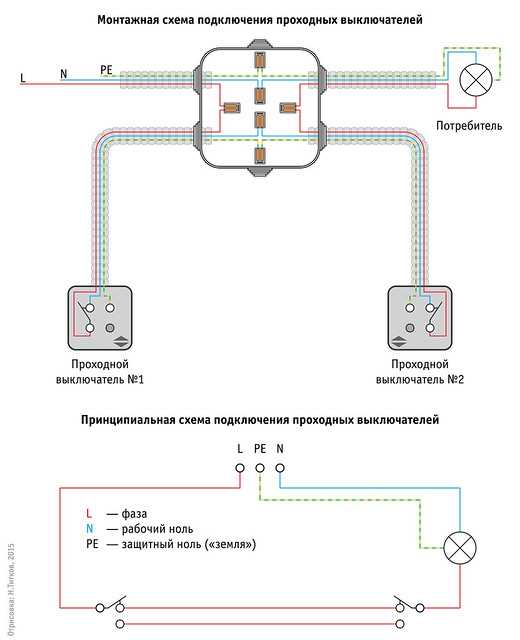

Схема подключения кабелей ПВ в распределительном коробе

Схемы установки перекидного выключателя

Важным этапом является сборка схемы проходного выключателя в распредкоробе. На нее заходят 4 провода с 3-мя жилами – кабель питания от автомата управления светом с распредщитка, кабель на 1-й и 2-й переключатель, кабель на источник света.

В процессе работ нужно ориентироваться на цвет провода:

фаза – белый/серый;
ноль – синий/коричневый;
земля – желто-зеленый/черный.

Сборка предусматривает следующий пошаговый алгоритм:

Соединение нейтральной жилы, идущей от кабеля ввода автомата и нуля, отходящего к светильнику клеммами.
Подсоединение всех жил земли при наличии заземляющего проводника. Земля от ввода подкидывается на землю отвода клеммами.
Подключение заземления к корпусу осветительного прибора.
Сцепка фазы от кабеля ввода с фазой от уходящего кабеля и крепление их на общей клемме в 1-м переключателе.
Сцепка общего провода 2-го переключателя с фазой кабеля освещения клеммой.
Соединение второстепенных отходящих жил выключателей № 1 и № 2.
Подача напряжения и тестирование конструкции.

Придерживайтесь цветовой маркировки, чтобы потом не запутаться.

Особенности подключения одноклавишного переключателя с двух точек

Схема переключателя, управляемого с двух мест, предусматривает использования парных приборов, завод проводов светильника и трехжильных кабелей выключателей в распредкороб. Для работ будут нужны отвертки (индикаторная, плоская, крестовая), канцелярский ножик, бокорезы, перфоратор, уровень и рулетка.

Требования к подключению

Процесс установки переключателей предусматривает штробление стен

Правильный процесс установки предусматривает:

функционирование переключателей в паре – они должны дублировать друг друга;
штробление стены при скрытой укладке или использование лотков/коробов при открытой проводке;
завод концов кабелей в монтажные короба и соединение контакторами;
применение 5 кабелей – 1 для запитки от автомата, 3 для выключателей и 1 для освещения;
использование трехжильного медного провода сечением 2,5 мм2;
вывод нуля и земли на лампу непосредственно;
направление коричневого фазного провода через переключатели на осветительный прибор;
подкидывание выключателей в разрыве кабеля фазы.

Фаза через выключатель нужна для безопасности ремонта или замены светильников.

Алгоритм подключения

Перед началом работ нужно обесточить электросеть

Схема подключения проходного выключателя на 2 точки реализуется следующим образом:

Обесточивание помещения через щиток.
Проверка наличия напряжения индикаторной отверткой.
Удаление с концов проводов изоляционного покрытия.
Поиск фазного кабеля индикаторной отверткой.
Фиксация фазного провода с одним из проводов (белым или красным) коммутатора при помощи скрутки.
Соединение проводов между собой нулевыми клеммами.
Подкидывание отдельного провода от выключателя №2 на светильник.
Скрутка кабеля от светильника с нулевым в распределительном коробе.

Скрутку пропаивают и обматывают изолентой.

Характеристики сенсорных моделей выключателей

Сенсорный проходной выключатель

Сенсорный переключатель источников света коммутирует ток посредством высокомощного транзистора или тиристора. Сигнал для открытия или закрытия гаджета подается с датчика, реагирующего на внешний раздражитель.

В качестве сенсора используются два типа датчиков – акустические или движения. Существуют модели с емкостными датчиками, реагирующими на касания с 1-3 см. Управление приборами осуществляется дистанционно, что повышает их функциональные возможности.

Внешне сенсорный одноклавишный переключатель имеет вид гладкой стеклянной панели. Световая индикация заметна в момент подключения. Красный цвет отображает включение, голубой – отключение. К приборам могут подключаться лампы накаливания или газоразрядные. Группа из сенсорного выключателя и светодиодного светильника работает со сбоями, но проблема устраняет посредством специального адаптера.

Основные ошибки при подключении

Одной из ошибок подключения является неправильный выбор общей клеммы

В процессе сборки синхронной конструкции начинающие мастера делают несколько ошибок:

Использование более 2-х переходных выключателей. Увеличиваются затраты на кабель и распредкоробки.
Неправильный выбор общей клеммы. Элемент с одним контактом может быть где угодно. Для его поиска нужно сделать прозвонку мультиметром или индикаторной отверткой.
Перепутанные провода. Проблема возникает при монтаже устройств разных производителей.
Неправильное подключение перекрестных моделей. Два кабеля прибора № 1 ставят на верхние контакты, а прибора № 2 – на нижние. Нужно произвести расключение и поставить их крест-на-крест.

По подсветке нельзя идентифицировать перекрестный тип коммутатора.

Минусы проходного переключателя

Недостаток проходных выключателей — отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных

Несмотря на качество управления светом и повышение комфорта проживания в квартире или доме дублирующие коммутаторы имеют недостатки:

Нет маркировки выключения и включения клавиш, как у стандартных моделей. По этой причине невозможно определить, когда перегорела лампа. Для ее замены обесточивается автомат света через щиток.
Большое количество скруток в распредкоробе. Число соединений зависит от количества светоточек. Можно уменьшить скрутки, подключив кабель напрямую, но это увеличит его метраж. Для потолочных светильников понадобится провести провод вверх, опустить вниз, соединить с переключателем и снова вывести наверх. Проблему решит импульсное реле, через которое будет проходить кабель.
Лампы с разных точек одновременно не включаются и не отключаются.

Несущественные минусы практически не отражаются на качестве работы приборов. Если схема переключателя реализуется своими руками, в первое время пользователь может путаться.

Удобство переключателей проходного типа экономит время на возврат из одного конца комнаты в другой, чтобы выключить свет. Все модели выглядят аккуратно, стильно, при правильном подключении прослужат несколько лет.

Как установить интеллектуальный выключатель света

В течение многих лет мы слышали о многообещающих технологиях умного дома, и все больше и больше интеллектуальных устройств выходят на сцену. В наши дни умные выключатели света являются одними из самых популярных способов повысить эффективность и автоматизацию вашего дома. Но как установить умный выключатель света? Мы выложили все это для вас.

Как установить интеллектуальный выключатель света?

Перед установкой интеллектуального выключателя освещения (или любого другого выключателя освещения) необходимо отключить питание выключателя, расположенного в блоке автоматического выключателя.1
Если вы не уверены, какой из выключателей подключен к выключателю света, вам может потребоваться проверить несколько. Во-первых, выключите любую чувствительную электронику.
Держите свет в месте выключателя включенным и проверьте выключатели до тех пор, пока он не выключится.
После отключения питания автоматического выключателя проверьте существующий выключатель, включив и выключив его. Он не должен включаться.
Снимите старый коммутатор.
Открутите и снимите настенную панель и выключатель; не тяните провода друг от друга.
Используйте тестер напряжения на оголенном черном проводе, чтобы убедиться, что питание отключено.
Определите провода и добавьте метки с помощью изоленты и маркера, если вы боитесь их перепутать.
Для большинства интеллектуальных коммутаторов вам потребуется каждый из следующих проводов: черный (подводящий) провод, красный или черный провод нагрузки, зеленый или медный провод заземления и белый нулевой провод (или пучок белых проводов).
Если в вашем доме отсутствует нулевой провод (распространено в домах, построенных до 1970s) или заземляющий провод, вам необходимо приобрести совместимый интеллектуальный переключатель.
Если у вас есть какие-либо сомнения по поводу идентификации ваших проводов, лучше всего обратиться к электрику.
Отсоедините провода от старого выключателя.
Подсоедините провода к новому выключателю, сопоставив каждый из проводов на вашем выключателе (который должен быть окрашен и/или помечен) с соответствующим проводом на вашей стене.
Скрутите вместе провода выключателя и провода в стене, закрепив их гайками и обрезав лишний провод.
Аккуратно и как можно аккуратнее поместите провода обратно в распределительную коробку.
Закрепите крышку переключателя на месте.
Включите питание, чтобы проверить, работает ли установка.
Загрузите приложение коммутатора и добавьте новый коммутатор в свою учетную запись.

Как работают интеллектуальные выключатели света?

Интеллектуальные выключатели света подключаются к электрической системе вашего дома, чтобы управлять потоком энергии на этот выключатель. Они поддерживают Wi-Fi и подключаются к вашей домашней сети, что позволяет вам управлять ими с помощью приложения для смартфона или домашнего помощника.

Вы также можете включать и выключать их с помощью панели управления или переключателя на стене, с подключением к Wi-Fi или без него. Благодаря возможности подключения к телефонам и вспомогательным устройствам вы можете использовать их как часть полной настройки умного дома.

Преимущества интеллектуальных выключателей света

Умные выключатели света — это не просто крутая технология; они предлагают множество преимуществ, таких как:

Домашняя безопасность: Вы можете усилить безопасность своего дома, включая и выключая свет, пока вас нет, создавая впечатление, что вы дома, когда вас нет.
Без замены ламп: Умные выключатели будут работать с вашими существующими светильниками и не требуют замены ламп.
Экономьте деньги: Вы можете сэкономить на счетах за электроэнергию, приглушая свет и выключая его, когда вас нет дома.
Пульт дистанционного управления: Вы можете управлять своими светильниками из любого места через Интернет, что делает их удобными и доступными.
Голосовое управление: Вы можете управлять освещением с помощью голосовых помощников, таких как Alexa и Google Assistant.

Функции интеллектуального выключателя освещения

Умные выключатели освещения

значительно различаются по своим функциям, поэтому вам следует заранее решить, что для вас важно. Общие параметры включают:

Управление: Возможность управления выключателем с помощью настенной панели, приложения для смартфона и других устройств, поддерживающих голосовой помощник
Планирование: Возможность программирования расписания автоматического включения и выключения света
Сцены: Возможность программирования «сцен», предустановленных комбинаций выключения и включения света
Диммирование: Возможность затемнения света (требуется использование диммируемых ламп)

Общие советы по установке Smart Switch

Установка интеллектуального коммутатора не очень сложна, но важно помнить о некоторых основных советах:

Если вас не устраивает базовая проводка или есть какие-либо опасения по поводу безопасности, обратитесь к электрику, а не устанавливайте выключатель самостоятельно.
Узнайте, есть ли в вашем доме нулевой провод и провод заземления, прежде чем покупать интеллектуальный выключатель (для проверки может потребоваться отвинтить настенную панель и частично вытащить ее). Если у вас отсутствует какой-либо провод, убедитесь, что приобретенный вами интеллектуальный переключатель совместим.
Проверьте, нужен ли вам однополюсный интеллектуальный переключатель или трехпозиционный интеллектуальный переключатель. Если один переключатель управляет цепью, вам понадобится однополюсный переключатель; если у вас есть два переключателя в комнате, которые управляют цепью, вам понадобится трехпозиционный переключатель. Мы подробнее остановимся ниже.
Прежде чем прикасаться к какой-либо проводке, убедитесь, что питание цепи отключено. Для большей уверенности используйте тестер напряжения, чтобы убедиться, что на провода не подается питание.
Если вы боитесь перепутать провода, отметьте их изолентой.
Во избежание возгорания убедитесь, что провода аккуратно уложены обратно в распределительную коробку.

В чем разница между умным выключателем, умной розеткой и умной лампочкой?

Трудно уследить, какие смарт-устройства что делают, особенно если их функции схожи. Хотя интеллектуальные выключатели, интеллектуальные розетки и интеллектуальные лампочки могут использоваться как часть интеллектуальных систем освещения, они имеют важные отличия.

Интеллектуальные переключатели

Интеллектуальный выключатель управляет подачей электроэнергии в определенную зону, заменяя традиционный настенный выключатель. Это означает, что он будет управлять всем, чем управляет традиционный переключатель, обычно это светильники. Коммутатор подключается к Интернету, что позволяет вам управлять им удаленно с помощью приложения или голосового помощника, такого как Alexa.

Умные розетки

Умная розетка — это адаптер, который вы вставляете в существующую настенную розетку. Затем вы можете подключить небольшое электронное устройство к этому адаптеру. Вы можете управлять вилкой через приложение для смартфона. Умные вилки хорошо подходят для управления лампами, которые подключены к сети, а не подключены проводами, например, те, которые могут стоять на приставном столе.

Умные лампочки

Умная лампочка — это светодиодная лампа с подключением к Интернету. Общие функции включают в себя возможность программировать расписания, включать и выключать свет, затемнять его и изменять его цвет с помощью приложения для смартфона или голосового помощника. Если вы используете светильник с несколькими лампочками, вам нужно будет заменить все существующие лампочки умными лампочками, если вы хотите управлять светильником удаленно.

Умная лампочка LIFX

Что нужно для установки интеллектуального выключателя света

Вам не нужен массивный набор инструментов для установки интеллектуального выключателя света; необходимы лишь несколько основных инструментов. К ним относятся:

Отвертки (крестовая и/или плоская, в зависимости от настенных покрытий)
Инструмент для зачистки проводов и кусачки
Клещи
Проволочные гайки
Изолента
Ручка для проверки напряжения (не требуется, но стоит недорого и рекомендуется для обеспечения безопасности)2

Как узнать, нужен ли мне однополюсный или трехпозиционный переключатель?

Когда вы собираетесь купить интеллектуальный переключатель, вам нужно будет выбрать между однополюсным переключателем и трехпозиционным или четырехпозиционным переключателем. Но в чем разница и какой из них вам нужен?

Однополюсные выключатели контролируют питание из одной точки в стене, а трех- или четырехпозиционные выключатели контролируют питание из нескольких точек.

Легко определить, какая у вас установка в той или иной комнате. Если один переключатель управляет питанием одного источника света, вам понадобится однополюсный переключатель. Если два переключателя управляют питанием одного источника света, например, два переключателя на противоположных сторонах комнаты, вам понадобится трехпозиционный переключатель. Если им управляют три переключателя, вам понадобится четырехпозиционный переключатель.3

Инструкции в этой статье посвящены установке однополюсного выключателя; если у вас есть установка с несколькими переключателями, вам необходимо заменить другие переключатели в цепи сопутствующими переключателями той же компании, следуя указаниям в руководстве пользователя.

Как выбрать умный выключатель света?

На рынке представлено множество интеллектуальных выключателей света, и бывает сложно определить различия. Но есть несколько ключевых вопросов, которые вы должны задать себе, чтобы сузить свой выбор:

Однополюсный или трехпозиционный переключатель: Вам нужен однополюсный или трехпозиционный переключатель? Большинство компаний продают оба типа интеллектуальных коммутаторов.
Типы проводов: В вашем доме есть и нулевой провод, и провод заземления? Если ваш дом был построен в 1970-х годах или раньше, дважды проверьте, есть ли у вас нейтральный провод, прежде чем выбрать выключатель; многим требуется нейтральный провод. При этом доступны интеллектуальные переключатели, которые работают без нулевого провода, от таких брендов, как Lutron, GE и Inovelli; убедитесь, что он работает с проводами вашего дома (или их отсутствием), прежде чем совершать какие-либо покупки.
Совместимость с умным домом: Вы хотите, чтобы переключатели были совместимы с вашими существующими устройствами умного дома, а также с голосовыми помощниками, такими как Google Assistant или Alexa? Не все коммутаторы совместимы со всеми устройствами IoT. Если вы уже используете другие интеллектуальные устройства, такие как системы безопасности «умный дом», имеет смысл сохранить все в рамках одной экосистемы.
Концентратор: Требуется ли для интеллектуального коммутатора концентратор? Некоторые бренды направляют все интеллектуальные коммутаторы через централизованное устройство-концентратор.
Затемнение: Вам нужен диммер? Не все интеллектуальные коммутаторы включают эту возможность. Также важно отметить, что для использования этой функции вам необходимо использовать лампы, совместимые с диммерами.
Мобильное приложение: Какие рейтинги у приложения? Поскольку основным преимуществом интеллектуального выключателя является управление освещением с помощью телефона, важно иметь эффективное приложение. Посетите магазины Google Play и Apple, чтобы узнать мнение клиентов о том, насколько хорошо работают приложения коммутатора.
Цена: Какой у вас бюджет? Интеллектуальные коммутаторы обычно стоят от 30 до 60 долларов за коммутатор, в зависимости от функций.

Как подключить интеллектуальный выключатель света к сети?

Конкретные шаги по подключению интеллектуального выключателя освещения к вашей сети зависят от приобретенной модели, поэтому всегда сверяйтесь с руководством. Общие шаги включают:

Загрузите приложение, прилагаемое к вашему интеллектуальному коммутатору.
Создать учетную запись.
Убедитесь, что ваш телефон подключен к сети Wi-Fi.
Добавьте переключатель в свое приложение.
В зависимости от модели коммутатор может подключаться к сети Wi-Fi автоматически или требовать ручного подключения на телефоне.
После подключения проверьте настройки приложения и включите дистанционное управление, если хотите управлять выключателем, когда вас нет дома.4

Резюме

Интеллектуальные выключатели освещения обеспечивают улучшенный контроль над вашим домом издалека, а также повседневное удобство. Однако выбор и настройка интеллектуальных выключателей требует тщательной оценки ваших предпочтений и требований вашего дома. Выполнив некоторые базовые электротехнические работы, вы можете самостоятельно установить интеллектуальный выключатель. Конечно, вызов электрика – отличный вариант для установки выключателя любого типа.

Часто задаваемые вопросы

Мы знаем, что установка интеллектуального коммутатора может показаться сложной задачей, особенно если у вас нет опыта работы с проводкой. Именно поэтому мы собрали ответы на наиболее часто задаваемые вопросы.

Как подключить умный выключатель света?
Подключение интеллектуального выключателя освещения практически не отличается от подключения любого другого выключателя. Вам нужно будет удалить существующий переключатель и подключить соответствующие проводные соединения от вашей стены к интеллектуальному переключателю.
Как установить трехпозиционный интеллектуальный выключатель?
Установка трехпозиционного интеллектуального выключателя аналогична установке однополюсного интеллектуального выключателя. Основное отличие состоит в том, что вы будете использовать один дополнительный провод, провод-путешественник. Как и в случае с однополюсным интеллектуальным выключателем, провода от вашей стены будут подключаться к интеллектуальному выключателю так же, как они подключены к вашему существующему выключателю.
Нужен ли мне электрик для установки умного выключателя света?
Нет, вам не нужен электрик, чтобы установить умный выключатель света. Тем не менее, это включает в себя работу с базовой проводкой, и если вы чувствуете себя некомфортно или не имеете опыта работы с электричеством, может быть целесообразно нанять электрика.
Сколько стоит установка умных выключателей?
Установка интеллектуального переключателя не требует никаких затрат, если вы знакомы с базовой проводкой. Однако, если вы предпочитаете, чтобы выключатель устанавливал электрик, ваши затраты будут сопоставимы со стоимостью установки традиционного выключателя. Хотя цены будут варьироваться в зависимости от вашего региона, вы можете рассчитывать на то, что заплатите от 50 до 150 долларов за установку интеллектуального коммутатора.

Как подключить выключатель освещения

На этой принципиальной схеме показано подключение 4-контактной цепи с источником питания на светильнике и переключателями, расположенными за ним.

Двухжильный кабель (C2) проходит от светильника к первому выключателю (SW1), а трехжильный кабель проходит между всеми выключателями. Горячий источник подключается к общей клемме первого выключателя (SW1), а горячий вывод на осветительном приборе подключается через весь светильник к общей клемме последнего переключателя (SW3).

Пассажиры бегут от первого переключателя (SW1) к одному набору терминалов на 4 пути (SW2) и от второго набора к путешественникам на последнем 3 пути (SW3). Горячее к свету идет от общей клеммы SW3 (подключенной через каждую распределительную коробку).

Теги: 4-позиционный выключатель, 4-позиционный переключатель, перекрестный переключатель, 4-позиционный переключатель, как подключить выключатель света, подача питания через свет, путешественники

В этой 4-позиционной схеме освещения источник питания через первый переключатель (SW1). Горячее соединяется с общим на этом выключателе, а нейтраль подключается через все распределительные коробки к нейтральной клемме фонаря. Трехжильный кабель проходит между всеми выключателями, соединяющими путников.

Двухжильный кабель (C4) соединяет последний выключатель (SW3) с осветительной арматурой, общий провод этого выключателя подключается к горячей клемме на светильнике.

Теги: 4-позиционный переключатель света, 4-позиционный переключатель, перекрестный переключатель, 4-позиционный переключатель, как подключить выключатель света, Подача питания через переключатель, путешественники

Питание цепи подключается к светильнику F1 через кабель C5. Нейтраль подключается к свету (LT1) и соединяется с LT2 кабелем C4. Горячий ток от источника питания подсоединяется к общему выводу выключателя (SW1) кабелем С1.

Ходовые части от выключателей через C1 и C2 сращиваются через крепления и соединяются кабелем C3.

Горячий свет поступает от общего вывода SW2 по кабелю C2, где он соединяется с горячим LT1 по кабелю C4.

Теги: 2 лампы, трехпозиционный переключатель, подача питания через свет, трехпозиционный переключатель, путешественники, две лампы

Ниже показаны два крепления между трехпозиционными переключателями.

Источник питания – через распределительную коробку SB1 и трехжильный кабель (C1) проходит оттуда к первому светильнику (F1). Два двухжильных кабеля (C3 и C4) проходят между приборами, а трехжильный кабель (C2) проходит от второго прибора (F2) до второго трехпозиционного переключателя (SW2).

Горячий источник подключен к общей клемме SW1. Нейтраль соединяется с белым проводом, питающим первое устройство, через кабель C1, где он соединяется с нейтралью обоих фонарей. Контактные провода от двух выключателей проходят прямо через светильники через кабель C3.

Теги: 2 лампочки, 3-позиционный выключатель, как подключить выключатель, 3-позиционный выключатель, путешественники, 2 фары

Здесь у нас есть несколько ламп, управляемых 3-позиционными выключателями.

Горячая от источника питания (кабель С1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль приправляется, в распределительной коробке SB1, через ко второму трехходовому переключателю (SW2) через трехжильный кабель (кабель C2, который также содержит бегунки, соединяющие два выключателя), где он соединяется с первым приспособлением (F1) и соединяется с нейтралью каждого фонаря. Таким же образом горячий вывод от общей клеммы трехпозиционного переключателя SW2 соединяется с горячим выводом на каждом светильнике через кабель C3 (соединенный в приспособлении F1).

Теги: 2 лампы, 3-позиционный выключатель, 3-позиционный переключатель, как подключить выключатель света, несколько источников света, Подача питания через выключатель, трехпозиционный выключатель света, трехпозиционный выключатель, путешественники, два источника света

Силовой кабель C1 подключается к цепи светильника F1. Здесь нейтраль соединяется с лампой F1 и соединяется с лампой F2. Горячий ток от источника питания проходит через оба светильника и заканчивается на общей клемме SW1 через кабель C3.

Ходовые части каждого выключателя соединены между собой кабелем С4 (белый и красный провода с изоляцией).

Белый провод кабеля C3 с изоляционной лентой — это горячее соединение с фонарем LT2 (где красный провод кабеля C2 используется для соединения горячего провода со следующим светом LT1).

Теги: 2 лампы, 3-позиционный выключатель, 3-позиционный выключатель, как подключить выключатель света, подача питания через свет, трехпозиционный выключатель света, трехпозиционный выключатель, путешественники, два источника света

Вход питания цепь в распределительной коробке (SB1) и горячее соединяется с общей клеммой трехпозиционного переключателя (SW1), а нейтраль соединяется с нейтральной клеммой фонаря. Переходники от SW1 (через кабель C1) сращиваются на приспособлении и проходят ко второму трехпозиционному переключателю (SW2) через кабель C2. Общий вывод SW2 подает питание на горячий вывод фонаря.

Теги: 3-позиционный выключатель, Подача питания через переключатель, Трехпозиционный выключатель, дорожные

Источник питания в этой цепи входит в осветительную арматуру, где нейтраль соединяется со светом, а горячее соединение проходит через ( через кабель C2) к общей клемме трехпозиционного переключателя (SW2). Путешественники между выключателями также соединены между собой в светильнике. Питание к светильнику подается через общий вывод трехпозиционного переключателя SW1.

Теги: 3-позиционный переключатель, Как подключить свет, подача питания через свет, Трехпозиционный переключатель, путешественники

Здесь у нас есть один свет, управляемый 3-позиционными переключателями.
