Подключение люстры на два выключателя: Как подключить люстру (с 2, 3, 5, 6 лампами) к двухклавишному выключателю: инструкция, схемы

Как правильно подключить люстру с 2, 3, 4 проводами к двойному выключателю

Содержание

• С чего начать?
• Соблюдайте технику безопасности
  • Схема первая. Два шнура на люстре и два провода на потолке
  • Схема вторая. Два шнура на люстре и три провода на потолке
  • Схема третья. Три и более шнура на люстре и два провода на потолке
  • Схема четвертая. Три и более провода на люстре и три на потолке
  • Схема пятая. Три и более провода на люстре и четыре на потолке
• Монтаж нескольких люстр на один выключатель
• Монтаж люстры с вентилятором

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры – это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры – обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

• L – фаза;
• N – нулевой разряд;
• PE – заземляющий проводник желто-зеленого цвета.

Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод – кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

• при помощи клеммных зажимов;
• путем скручивания с изоляцией защитными колпачками.

Варианты монтажа люстры можно найти, перейдя по ссылке:

https://www.youtube.com/watch?v=l1ykm0rrWIQ

На способ подключения люстры могут влиять следующие параметры:

• число шнуров в люстре;
• число проводов в потолке;
• количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий – проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля – достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля – все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза – L1 (оранжевого цвета), фаза – L2 (желтого цвета) и ноль – N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые – к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

Второй способ для подключения люстры, к примеру, с шестью рожками – первая клавиша включает 5 лампочек вместе, а вторая – шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий – PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

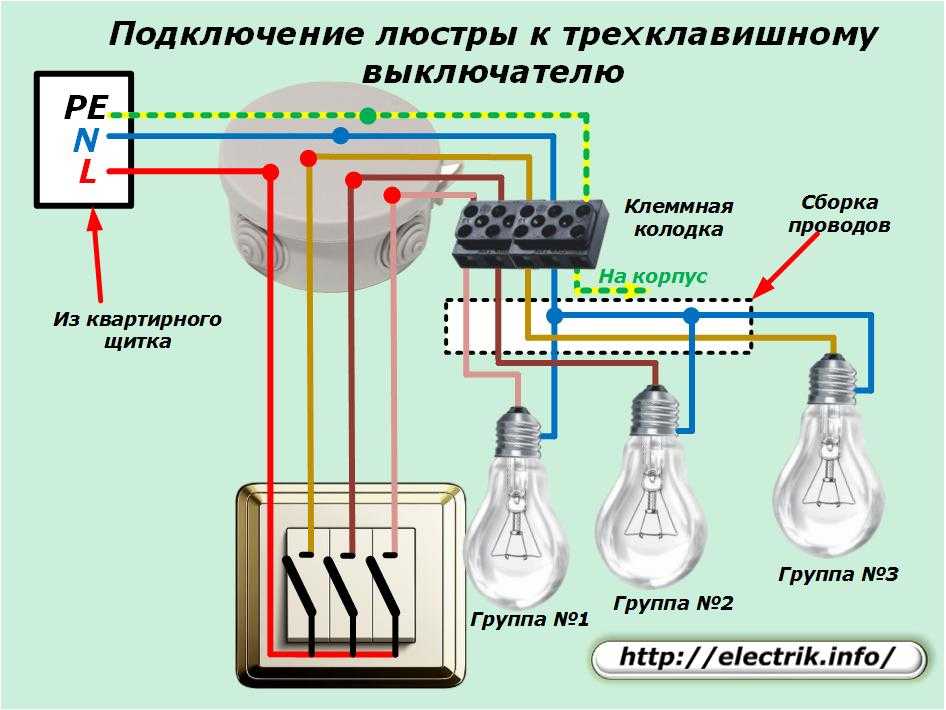

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели – достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора – задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

• Значение света в интерьере и модные тренды

• Преимущества использования трекового освещения в интерьере

• Точечные лампочки для натяжных потолков: варианты дизайна, размеры, фото и отзывы

• Софиты для натяжных потолков: фото и виды

Как подключить люстру к двойному выключателю

Люстра – это источник света и декорирование комнаты. По желанию собственника квартиры лампочки в пятирожковом или трехрожковом светильнике должны гореть все или только половина. Чтобы владелец помещения мог управлять этим процессом, опытные специалисты советуют подключать осветительный прибор к двойному выключателю. А вот как подключить пятирожковую или трехрожковую люстру к двойному выключателю будет рассказано далее.

Подключение двухклавишного выключателя

Многие интересуются ответом на вопрос, как подключить люстру к двойному выключателю. Если в осветительном приборе более трех ламп – это хорошо. Нужно посмотреть телевизор – включил только одну или две лампы, необходимо почитать книгу – можно включить все пять ламп, чтобы усилить яркость.

Двойной выключатель позволяет не сразу включать все лампы накаливания или светодиодные, а помогает подключать по одной группе. Для начала необходимо приобрести двухклавишное устройство для включения и выключения люстры.

Перед монтажом рекомендуется убедиться не поступает ли электричество в квартиру. Для этого автомат в подъездном щитке переводят в положение «0». Тогда электричество перестает поступать в квартиру.

Внимание! Все работы с электричеством рекомендуется проводить только солнечным днем.

После того, как обесточили квартиру, необходимо ознакомиться с расположением контактов в двухклавишном выключателе. Обычно он состоит из следующих контактов:

•
  общий ввод;

•
  фаза;

•
   ноль.

Устройство монтируют так, чтобы общий ввод оказался внизу. То есть при нахождении всех клавиш внизу – это будет означать, что люстра обесточена. Многие собственники квартир при самостоятельном монтаже путают и устанавливают выключатель общим вводом вверх. Ничего страшного не произойдет, если так будет подключено устройство.

Если же схема на выключателе отсутствует, то убеждаются, где ввод, а где фаза и ноль следующим образом: один зажим будет располагаться всегда с одной стороны и он является общим для всего выключателя. Это и есть фаза. А два других контакта будут по одному выходить из другого конца устройства.

Такая фурнитура может использоваться в любом освещении. Например, когда нужно запитать освещение зала и коридора или ванной комнаты и санузла от одного прибора включения и выключение света.

Когда с принципом работы и расположением контактов разобрались, переходят к сбору инструментов. Собственнику квартиры для монтажа понадобится мультиметр, отвертка, пассатижи, изолента.

Как подключить трехрожковую люстру к двойному выключателю:

1.
   Жилы на потолке, если они никак не обозначены, прозванивают. Их всего три. Тот провод, который будет без напряжения и есть ноль. Остальные два это фаза.

2.
   Из рожка выходит шесть проводов. С каждого берут по одной жиле и скручивают между собой.

3.
   Через клеммник его подсоединяют к нулевой жиле на потолке.

4.
   Два провода от рожка скручивают вместе и подсоединяют к жиле, идущей от выключателя.

5.
   Последнюю жилу из третьего рожка скручивают со вторым проводом, на котором «сидит» фаза.

Таким же образом проводится подключение светильника на двойной выключатель. С подключение трехрожкового осветительного прибора разобраться легко. А вот, чтобы подключить к двойному выключателю люстру из 6 лампочек, нужно немного заморочиться.

Подключение шестирожкового осветительного прибора

Чтобы провести монтаж шестирожковой люстры необходимо проложить провод с большим сечением, чем обычно кладут строители при возведении многоэтажного дома. Также потребуется сгруппировать жилы источника света:

1.
   Разделяют один блок на две группы.

2.
   В одной группе оставляют два рожка, а в другой – четыре.

3.
   Как и в первом процедуре соединяют все нули к нулевому проводу на потолке.

4.
   Фазовые провода группируют между собой так, как пожелает владелец квартиры. Лампочки могут загораться через одну или подряд три, а потом еще три. Соединяют между собой и каждую группу скручивают с проводом одной из клавиш прибора для включения и отключения света.

Если стандартный осветительный прибор очень просто соединить с двойным выключателем, то, чтобы подключить светодиодную люстру к двойному выключателю, не потребуется сильно ломать голову.

Подключение светодиодной китайской люстры и двух осветительных приборов на один выключатель

Светодиодные осветительные приборы работают от 12 или 24 В. В них уже встроены специальный трансформаторы. Из этих устройств торчат два провода, которые можно подключить к фазе или нулю без разницы в каком порядке.

Процедура подключения светодиодной люстры считается самой простой. Более сложный метод подключения у двух люстр к одному выключателю. Потребуется штробить небольшую канавку под провод в стене или потолке.

Внимание! Опытные специалисты советуют протянуть второй кабель, чтобы подключить 2 люстры к двойному выключателю.

При соединении проводов не рекомендуется путать фазы и ноль. Иначе короткое замыкание неминуемо. Поэтому лучше изначально пометить, какой проводя является фазой, а какой – нулем. И только потом приступать к прокладке и подсоединению проводов к люстрам и выключателю.

Провода для фазы от второй люстры сразу скручивают с одной из фазных жил выключателя. К второй фазе выключателя подсоединяют фазные провода от первой люстры и нулевая жила соединяется с нулем устройства, отключающего и включающего свет.

Заключение

Теперь вы знаете, как подключить двухклавишное устройство подключения и выключения света на люстрах. В этой статье описаны частые и простые способы соединения двойного выключателя и осветительного прибора. Некоторые владельцы квартир интересуются, как самому провести подключение розетки. Но это уже другая история.
