Подключение люстры на 2 выключателя: Как подключить люстру (с 2, 3, 5, 6 лампами) к двухклавишному выключателю: инструкция, схемы

Содержание

Советы по подключению люстры на 2 на 3 на 5 выключателей

Источники света в квартире – это одни из важных элементов любого помещения. Покупка и выбор приборов освещения всегда приносит много удовольствия и приятных моментом. Если решили поменять устаревшую модель на более современную люстру, то подойдите к выбору прибора очень старательно. После приобретения нового прибора освещения необходимо его собрать, повесить и правильно подсоединить. Для сборки понадобится элементарный набор инструментов и подробная инструкция. Вот подключение люстры освещения требует определенного умения в работе с электропроводкой.

Соединить три кабеля – несложный процесс для человека, который знает, как подключить люстру правильно.

Техника безопасности

Чтоб подсоединить прибор искусственного освещения в первую очередь необходимо обесточить электропроводку, к которой будет присоединяться источник света. При его установке на потолке необходимо обесточить участок электропроводки, который выходит из потолка. Для отключения электричества в помещении не хватает перевода клавиши «ВЫКЛ» выключателя в нерабочее положение. Необходимо полностью отключить автоматы в щитке.

Перед установкой осветительного прибора необходимо провести тестирование электропроводов. Для этого разомкните их так, чтоб они не соприкасались. Нулевой проводник обозначается буквой N согласно маркировке и буква L указывается на фазном кабеле. Цвета проводников также указывают на их назначение, но не всегда их используют. Чтоб определить на какой кабель, что подается необходимо с помощью индикаторной отвертки коснуться его оголенного конца. Во время проведения теста автомат в щитке должен быть включен, и выключатель находится в положении «ВКЛ». При касании кабеля под напряжением внутри отвертки загорается светодиод – это фаза.

Когда разберетесь с жилами, то можно спокойно вырубить автоматы в щитке, и приступить к монтированию источника света к потолку. Для соединения можно использовать специальные зажимы или способ скрутки. Использовать ленту ПВХ для такого соединения не желательно. Эта лента через некоторое время рассыхается, что приводит к снижению свойств изоляции.

На сегодня выделяют различные способы подключения, которые зависят от следующих параметров:

Число проводов, которые выходят из люстры;
Число проводников из потолка;
Вид выключателя и количество клавишей.

Чтоб подобрать самый удобный метод подключения осветительного прибора необходимо изучить все схемы соединения.

Варианты подключения

Рассмотрим все возможные варианты подключения, которые не требуют больших знаний от обычного человека. Соединить правильно три жилы прибора освещения и проводки самому легко и выполнить эту работу сможет каждый человек.

Первый способ – из люстры и из потолка торчат по два кабеля. При таком количестве проводов необходимо правильно найти, где фаза и ноль, а затем просто соединить их попарно в любом порядке.

Если необходимо совершить установку осветительного прибора с одной лампой к выключателю с одной клавишей, то выполняем соединение в таком порядке:

нулевой провод от щитка объединяется с нулевым кабелем из светильника. Цвета этих проводников чаще всего совпадают;
второй кабель соединяется с проводом из люстры с обозначением L.

Схема подключения люстры, с несколькими лампами к выключателю с одной клавишей немного сложнее. Вначале необходимо три нулевых провода, идущие из люстры, объединить вместе, а только потом к нулю из потолка. Также необходимо поступить и с фазой.

Второй вариант – из люстры два провода, а в потолке три. На сегодня для электропроводки чаще всего используют трехжильный кабель, который состоит из нескольких проводов, цвета которых выполнены в различной гамме. Поэтому сейчас электропроводка выводится из потолка тремя жилами для подключения осветительного прибора с несколькими лампами. Как правильно соединить проводники в таком случае и как подключить люстру?

[su_note note_color=»#d3e5fb»]С помощью отвертки с индикаторным сигналом необходимо правильно определить назначение провода. В кабеле проводки с тремя проводниками являются два провода фазой, а третий – нулевой проводник. Цвета кабеля могут указывать на их назначение. Подключить двухклавишный выключатель можно только при наличии двух фаз в проводке.[/su_note]

Чтоб правильно подключить к одноклавишному выключателю прибор нужно провести изоляцию ненужной фазы. После этого проводим подключение по принципу соединения с выключателем одноклавишным.

Третий способ – три и более провода из люстры и два в потолке. Этот метод установки и подключения не сложный, просто в люстре выведено много проводов, цвета которых различные. Но при любом количестве проводов в люстре сделать так чтоб работали несколько или все лампочки одновременно невозможно, так как из потолка выведены только два кабеля. Монтаж люстры нужно начинать с группировки всех фазных проводов в люстре, и затем присоединение к фазе из потолка. Также поступаете и с нулевыми проводами.

Четвертый метод – три и более провода в люстре и три в потолке. Благодаря такому способу подключения можно устанавливать выключатель не с одной, а с двумя клавишами. Можно будет включать лампочки все или только несколько. Такое освещение позволит экономить электроэнергию при необходимости из-за возможности использования не всеми лампами сразу.

Из потолка выходят три кабеля: две фазы и один нулевой проводник. Перед подключением необходимо отключить электричество и определить назначение каждого кабеля отверткой с индикаторным сигналом. Если такой отвертки нет, то проверить назначение проводов можно и другим способом. Отключив автомат в щитке, разберите выключатель, и проверьте какого цвета провод заходит на клавиши. Этот провод будет фазным.

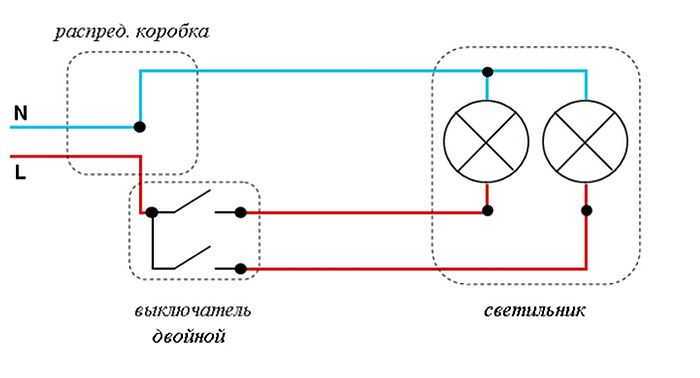

При установке люстры к выключателю с двумя клавишами первым делом нужно правильно распределить группы проводов на две части. Каждую группу потом присоединяют к одному из фазных кабелей, а к нулевому проводу подсоединяют две части.

Такое подключение позволит при нажатии одной клавиши выключателя загораться одной группе лампочек, а при нажатии другой – всем остальным.

Такое соединение позволяет подключать как три лампы одновременно, так и одну или две лампы, при нажатии одной из клавиш выключателя.

В данном примере первая клавиша выключателя подключает 2 лампы, а вторая – 3 лампы.

В данном примере каждая клавиша выключателя включает по три лампы.

Схема подключения люстры будет зависеть от количества лампочек в люстре.

Пятый вариант – четыре провода из потолка и три и более из люстры. В новой проводке можно найти дополнительный кабель, назначение которого защита и заземление. Чаще всего такой провод желто-зеленого цвета. На нем устанавливают маркировку PE. Остальные три провода как обычно – две фазы и нуль.

Если в потолке выведен такой провод, то при отсутствии такого же в люстре просто заизолируйте его. В случаях, когда и в приборе освещения кабель заземления присутствует, их просто нужно вместе правильно соединить.

На сегодня существует большое количество различных способов подключения различных осветительных приборов. Также можно собрать несколько люстр вместе и соединить с одним выключателем или к выключателю, где три клавиши. Такие варианты подключение более сложные и лучше при необходимости обратиться к специалистам.

Самое главное не забывать во время работ отключать автомат в щитке и правильно определять назначение проводников. Поменять самому осветительный прибор легко.

Люстра с пультом

На сегодня очень популярны люстры на пульте управления. Такие осветительные приборы снабжены элементами управления. Если в комнате установлен прибор освещения, не придется вылазить из-под одеяла, чтоб включить или выключить свет. Дистанция действия люстры с пультом управления составляет до 100 м. Даже стенки не станут препятствием для пульта управления. После установки люстры на пульте позволит включать и выключать свет пультом управления в других комнатах.

Внешний вид такого устройства с пультом управления ничем не отличается от обычного прибора освещения.

Как подключить люстру с пультом управления? Подключение люстры на пульте ничем не отличается от соединения обычного осветительного прибора. Варианты установки осветительных приборов можно выбирать такие же, как и при обычном монтаже прибора. Для управления люстры на пульте в ней установлен контроллер. Повесить источник света можно в любом месте комнаты.

как правильно подключить светильник с 2 или 3 проводами, схема

Требования к подключению выключателя света с одной клавишей

Первое, о чем следует подумать – где расположить переключатель. Он должен располагаться в доступном месте, на удобной высоте, так, чтобы до него могли дотянуться и старшие и младшие члены семьи.

Размещение выключателя внутри шкафа – оригинальное, чисто российское ноу-хау. Но такой вариант будет вряд ли удобным для ежедневного пользования

Для люстры логично разместить прибор переключения у входной двери в комнату. Если речь идет о торшере или бра – то такие точки должны располагаться у дивана или в изголовье кровати.

Помните, что установка выключателей в ванной в принципе запрещена, как и в помещении сауны. Чтобы обезопасить членов своей семьи, устанавливайте эти приборы в коридоре.

Все варианты подключения, а их несколько, объединяет один общий элемент: наличие динамического элемента, замыкающего и размыкающего электрическую цепь. И еще одно общее правило: при монтаже одноклавишного выключателя следует проследить, что размыкалась линия фазы, а не ноля. Если этого не сделать, можно получить сильный удар током даже при простой замене лампочки в люстре.

Схема подключения одноклавишного выключателя

Проще всего устанавливать выключатели наружного типа. Простая инструкция, как подключить одноклавишный выключатель света:

Фото	Описание работ
	В подготовленных для прокладки штробах разместите кабель с тремя жилами от распределительного щитка к коробке. Оставьте небольшой запас длины провода для соединений.
	Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата.
	Синий провод подсоедините к шине ноль. Провод коричнево-желтого цвета – к шине заземления.
	Промаркируйте жилы провода в коробке, это значительно облегчит дальнейшую работу.
	Выключатель должен устанавливаться в удобном месте. Открытые двери не должны мешать подходу к нему. Расстояние от пола – примерно один метр.
	От коробке к выключателю подведите двухжильный провод. Оставьте запас провода для подключения.
	Серую (красную) жилу подсоедините к верхней клемме переключателя, синюю – к нижней.
	От коробки проведите еще один трехжильный провод к месту расположения люстры.
	Освободите и зачистите концы провода. Закрепите светильник на потолке.
	Подсоедините серый и синий провода к соответствующим контактам на светильнике, а провод заземления закрепите на металлическом корпусе люстры.
	Соедините провода соответствующего цвета с помощью самозажимных клемм.
	Если проводка в доме не имеет заземляющего канала или корпус светильника изготовлен не из металла, в вашей коробке будет меньше соединений.
	Соответственно, в светильнике тоже не будет провода заземления на корпусе.
	Перед подключением электричества установите клавиши на переключатель.

После того, как работа будет завершена, проверьте работу прибора. Подключите на щитке электропитание и попробуйте включить и выключить свет. Если не пошел дым и не погас свет во всем подъезде – у вас получилось. Если пошел и погас – зовите знакомого электрика, пока соседи не вычислили виновника аварии.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

Нулевой провод люстры подключить к нулевому проводу на потолке.
В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
С каждой жилы примерно на 1 см снимите изоляцию.
Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
Зачистите также на 1 см все четыре жилы, отходящие от люстры.
Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

Расшифровка маркировки электропроводов

Для удобства идентификации и во избежание путаницы изоляция жил кабеля отличается цветами. Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

В домах со старой проводкой расшифровка назначения кабеля затруднена, т.к. раньше цвет изолирующего материала применялся одинаковый. Для начала электромонтажных работ потребуется сделать прозвон кабеля (+)

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

Это интересно: Как подключить однофазный электродвигатель на 220 вольт

Правильное подключение к патрону

В люстре могут быть использованы разные патроны – с резьбой Эдисона, втычные и т.п. В большинстве случаев фазировка подключения проводников к патрону не важна для работоспособности осветительного прибора. Но из соображений безопасности у резьбового патрона к центральному контакту надо подключать фазный проводник, а к боковым контактам – нулевой. Логика такова: если электрик в нарушение правил безопасности будет производить какие-либо операции внутри патрона под напряжением (подгибание контактов, очистку пластиковых частей и т.п.), то риск случайно задеть отверткой или другим инструментом боковые контакты намного выше. Пусть уж лучше этот горе-электрик заденет нулевой провод. В остальном подключение патрона особенностей не имеет – зачищенные провода вставляются в пружинные зажимы или зажимаются в винтовые клеммы, расположенные в тыльной части патрона

И еще важно не превышать мощность лампы, на которую рассчитан патрон. Это может привести к его перегреву

Тип патрона	Напряжение, В	Максимальный ток нагрузки, А (Мощность, Вт)
Е27 керамический	220	4 (880)
Е27 пластиковый	220	0,27(60)
G4	12	5(60)
G9	12	5(60)

Провода на люстре

В месте расположения люстры (потолок) расположены провода, к которым необходимо подключить этот осветительный прибор. Как правило, это три проводника.

Синий – ноль N.
Коричневый – фаза L.
Коричневый – фаза L.

Четвёртым проводом может быть жёлто-зелёный – земля PE. Она подключается на корпус люстры.

Их может быть несколько, окраска должна соответствовать стандартам.

Варианты подключения

Подключить люстру с 2 проводами (фаза и ноль) можно на одноклавишный выключатель, или на одну клавишу многоклавишного.

Подключить люстру с 3 проводами (ноль, фаза, фаза) можно на 2-х клавишный выключатель. Ламп на люстре может быть от 2 до десяти и более, но режимов работы будет 3.

Подключить люстру с 4 проводами: ноль, фаза, фаза, земля можно также на двухклавишный. Если из потолка выходит земля, то земля люстры соединяется с ней. Если нет, то этот провод люстры не подключается никуда, просто изолируется.

Трёхрожковая люстра подключается так

Здесь возможны такие режимы: включены одна, две или три лампы (1+2). Понятно, что других вариантов нет.

Три синих провода – ноля на люстре собираются вместе (в один жгут) и соединяются с нолём, который выходит из потолка.

Остаются 2 потолочных коричневых провода и 3 такого же цвета, которые выходят из люстры. Два люстровых (любые), собираются в жгут и соединяются с потолочным фазовым проводником. Оставшийся соединяется со вторым фазовым потолочным проводом. Можно проверять, как всё работает.

Если не работает, надо проверить наличие фазы и ноля (при включённом выключателе), целостность проводов, ламп и контактов люстры. Это желательно сделать и до подключения. Других причин нет.

Места соединения изолируются, провода прячутся за декоративной накладкой, люстра вешается на крюк. Соединение закончено.

Подключение пятирожковой люстры

Подключение аналогично: пять синих проводов собираются вместе и соединяются с нолём, который выходит из потолка. Затем определяются 2 группы ламп, которые будут включаться правой и левой клавишей выключателя. Коричневые фазовые провода в этих группах соединяются вместе.

Затем к одному из фазовых проводов, которые выходят из потолка, присоединяется жгут из 2 коричневых проводов от люстры, ко второму – из трёх.

Обычно фазовые провода на люстре соединяют так, чтобы лампы в группе располагались не рядом, как на рисунке, а через одну. Так люстра будет светиться более эстетично.

Если на люстре 6 и более ламп, они всё равно соединяются в две группы. На рисунок выше просто добавляется 6-я, 7-я, 8-я и так далее лампа. В любую группу – по желанию.

Правильное подключение лампы

Цоколь лампы подключают так. Фаза приходит к боковому контакту, ноль – к нижнему.

Логика именно такой схемы проста. Если выключатель в положении «выключен», фаза на лампу не поступает. Опасности поражения током при выкручивании перегоревшей и вкручивании новой лампы нет.

Если в выключателе будет размыкаться ноль, фаза в патрон будет подаваться постоянно. Это прямое нарушение правил устройства электроустановок (ПУЭ). Такие случаи бывают, если нерадивые электрики будут копаться в распределительном щитке и, без ведома хозяина, поменяют местами фазу и ноль.

Общая схема подключения люстры

Если люстра оснащена одной или тремя лампами, а выключатель имеет несколько клавиш, то есть три варианта подключения этого светового устройства.

При включении будут загораться все лампы;
Для переключателей с несколькими клавишами можно установить поочередный запуск ламп;
В многорожковой люстре можно создать поочередный, групповой запуск ламп или одновременный с помощью одной клавиши.

Если из отверстия в потолке выходит два провода, то можно выполнить первый вариант подключения. В инструкции производителя должно быть указанно, что подключение люстры производится в соответствии с ее функциональностью. В основном светильники с несколькими лампами совмещают в себе парные контакты соединений плафонов, которые можно подключить по второму принципу.

Более сложной считается третья схема подключения. Провода соединяются таким образом, чтобы при включении выключателя загоралась каждая лампа по отдельности. В таком случае необходимо соединить все имеющиеся провода в параллельном порядке.

Стандартная схема подключения

Подключение 3-х рожковой люстры без заземления

Подключение люстры к двойному выключателю выглядит немного сложней. Но на самом деле все просто, достаточно разобраться в назначении проводов и правильно их соединить.

С потолка обычно выходит два или три провода. В нашем случае, когда в доме отсутствует заземляющий контакт, потребуются только два кабеля. Определить, где находится фаза, можно с помощью мультиметра или индикаторной отвертки. Достаточно прикоснуться к оголенным концам провода и, если загорится лампочка или сработает сигнал, значит провод под напряжением – фаза.

Следующий шаг. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва. Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить. Зачищаем концы кабеля специальным инструментом для снятия изоляции или с помощью зажигалки: аккуратно нагреваем изоляцию в течение пяти секунд и резким движением срываем обгоревший участок. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата. Лучше всего полностью обесточить квартиру.

Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Распределяем провода по группам и фиксируем в клеммной колодке.

Определить, какой кабель за что отвечает, можно с помощью цвета верхней оболочки. В люстре чаще всего используют белые и черные провода. Скрепляем их по цвету и все, не перепутайте. В конце получается небольшая скрутка из двух групп, которые отвечают за определенную часть ламп, по которым будет проходить ток.

Прикручиваем колодку к основанию люстры, если вы несильно затянете винты на клемме, это может привести к быстрому перегреву и окислению.

Далее подключаем люстру к проводам, выходящим из потолка. Перепроверяем фазу и закрепляем провода с другой стороны клеммной колодки. Подаем напряжение и проверяем правильность подключения.

Как лучше соединить провода

Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.

Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.

После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.

На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.

Как подключить люстру. Как соединить провода. Установка в Киеве 0974288408

Watch this video on YouTube

Расшифровка маркировки электропроводов

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

Особенности подключения китайской люстры

Электротехническая часть светильников, произведенных в Юго-Восточной Азии, нередко характеризуется:

заниженным сечением проводников;
применением неизвестных сплавов вместо меди для изготовления проводников;
низким качеством изоляции проводов и клеммных терминалов (неэластичностью материала, уменьшенной толщиной, сниженными изоляционными свойствами).

Первые два момента могут привести к излишнему нагреву во время работы и еще большему ухудшению качества изоляции, ее растрескиванию и осыпанию. Избежать этого можно периодическим снятием люстры и ее осмотром, но вряд ли кто-то будет делать это в домашних условиях. Поэтому надо хотя бы перед монтажом проверить качество изоляции проводов. Для этого надо вывернуть лампы накаливания или отключить блоки питания для галогеновых и светодиодных ламп и замерить сопротивление между каждой жилой и корпусом. Оно должно быть бесконечным. Еще лучше сделать замер с помощью мегомметра на 250 или 500 вольт. Если сопротивление изоляции окажется низким или нулевым, надо вернуть китайскую люстру продавцу или самостоятельно заменить проводники на более качественные.

Провода на люстре

Самый простой и распространенный вариант – это два провода на потолке и два провода на люстре, а на стене установлен одноклавишный выключатель. Просто соединяем концу между собой. Желательно подключить таким образом, чтобы нулевой провод шел напрямую к люстре, а фаза размыкалась выключателем. Для монтажа можно использовать специальные колодки или скрутку с последующей изоляцией.

С двумя фазами и двухклавишным выключателем возможны следующие варианты. Одна фаза изолируется, вторая подключается к люстре. В этом случае одна клавиша остается незадействованной. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение светильника будет осуществляться любой клавишей.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.
Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Подключение 4-позиционного выключателя — Питание от светильника к настройке выключателя — Устройства и интеграции

tedrpi
(тедрпи)

28 декабря 2016 г., 16:43

Долгое время прятался, нужно немного подсказок по проводке для установки 4-позиционного переключателя. Могу ли я установить интеллектуальные выключатели, учитывая мою схему подключения? Если переключатели, которые у меня есть, не будут работать, есть ли такие, которые будут работать? Перерыл форумы, много читал, но однозначного ответа не нашел. Спасибо

У меня есть 4-позиционный переключатель, который выглядит следующим образом:

У меня есть (1) подрулевой переключатель GE 12722 и (2) дополнительные переключатели GE 12733, которые я хотел бы установить.

Установка находится на лестничной клетке и в коридоре 2 этажа. Три настенных выключателя:

Выключатель №1 — Нижняя часть лестницы, стандартный трехпозиционный выключатель
(нет времени сделать фото, но могу сделать вечером, если нужно)

Выключатель №2 — Верх лестницы, стандартный трехпозиционный выключатель

sw2.jpg3024×4032 2,38 МБ

Выключатель № 3 — Дальний конец коридора, 4-позиционный выключатель с проводами питания (черными) с косичками в коробке

Крепление № 1 — Нижняя часть лестницы
Крепление № 2 — Коридор, 2-й этаж

jhamstead
28 декабря 2016 г. , 16:53

У вас, к сожалению, нет нулевого провода на этой схеме. Однако вы можете установить реле в светильнике. Таким образом, светом можно управлять дистанционно, и ваши существующие выключатели будут по-прежнему работать.

тедрпи
(тедрпи)

28 декабря 2016 г., 17:09

Нужно ли мне одно реле или два, учитывая, что у меня два светильника? Один из светильников представляет собой утопленный светильник, поэтому установить туда реле может быть сложно.

Мне нравится идея оставить существующие переключатели и добавить реле. Могу ли я добавить реле позади одного из моих переключателей? Это просто вкл / выкл, есть ли реле без диммирования, которое будет работать со SmartThings?

TN_Oldman
(Дон)

28 декабря 2016 г. , 18:32

Обратите внимание, что на схеме показаны «мгновенные» выключатели, так как настенные выключатели не являются стандартными. Вероятно, его можно подключить стандартными выключателями, просто с другой настройкой.

тедрпи
(тедрпи)

28 декабря 2016 г., 22:02

Судя по фотографиям моих реальных выключателей, схема подключения правильная?

Две вещи, которые мне кажутся неправильными, это то, что у переключателя № 2 есть белый провод, а я ожидал увидеть красный (дорожный) провод. Также я не знаю, как вы подключите два светильника к этой установке. У меня есть два источника света, управляемые этой 4-позиционной установкой.

Еще раз спасибо.

гавайский Брайан410
(Брайан Вебстер)

30 декабря 2021 г., 2:39

Это так старо, что никто не может это увидеть. Но у меня точно такая же ситуация. У него есть нейтральный провод, но он не может понять, как подключить интеллектуальный переключатель. Имейте в наличии тот же GE 12722, а также Zooz ZEN27. Спасибо Брайан

tedrpi
(тедрпи)

30 декабря 2021 г., 3:02

Конечно, старый пост, я не могу вспомнить, как я его подключил, но могу сказать, что смог подключить его без запуска чего-либо нового. Из того, что я помню, я определил, что у меня есть нейтраль в цепи, схема, которую я привязал, не была моей настройкой проводки.

Наилучший совет: (тщательно) определить ваш источник как горячий и нейтральный, сделать фотографии и обратиться в службу поддержки Zooz или GE. Они дадут вам указания о том, как подключить вещи. Если вы можете найти схему, представляющую вашу 4-х контактную схему, вы также можете опубликовать здесь новую тему, и люди попытаются помочь разобраться с вашей проводкой.

У Zooz есть схемы подключения 4-контактной схемы здесь:
https://www.support.getzooz.com/kb/article/211-4-way-diagrams-for-zen26-and-zen27-switches /

1 Нравится

(Брайан Вебстер)

30 декабря 2021 г., 18:49

#10

Большое спасибо. Собирался также напрямую связаться с Zooz. Ваше здоровье.

гавайский Брайан410
(Брайан Вебстер)

1 января 2022 г., 15:31

#11

Обновление от Zooz — мне сказали, что моя конфигурация проводки не поддерживает использование интеллектуальных коммутаторов.

Цепь наверху 1816×4032 211 КБ

tedrpi
(тедрпи)

1 января 2022 г., 18:43

#12

Это можно сделать с помощью интеллектуального коммутатора GE и двух подчиненных коммутаторов GE. Ваша линия с нейтралью и нагрузкой находится в коробке S3 (слева)?

Пока в вашей цепи есть нейтраль, вы можете заставить ее работать, даже если нейтраль не находится в одной коробке с линией. Взгляните на это (см. 4-контактную схему подключения)

https://byjasco.com/support/faq/z-wave-faqs

Вы также можете позвонить им, и они проведут вас через настройку проводки:

https://byjasco.com//tech

Удачи.

гавайский Брайан410
(Брайан Вебстер)

3 января 2022 г., 13:58

№13

Да, линия с нейтралью и нагрузкой находится в блоке S3 слева. Я проверю ссылки и свяжусь с ними сегодня. Спасибо!

Мариано_Колменарехо
(Мариано Кольменарехо)

3 января 2022 г., 15:03

№14

гавайский Брайан410:

Да, линия с нейтралью и нагрузкой находится в блоке S3 слева

гавайский Брайан410:

Привет, @havaiianbrian410,
Ваша схема установки не может быть такой, иначе будет происходить короткое замыкание между линией и нейтралью каждый раз, когда вы подключаете выключатель.

Должно быть что-то вроде этого.

Upstairs Circuit-mod3342×1816 423 КБ

Не доверяйте цветам. Измерьте мультиметром

hawaiianbrian410
(Брайан Вебстер)

5 января 2022, 9:45 вечера

№15

Вот точная диаграмма, которую я нашел в Интернете, которая представляет то, что у меня происходит. Я заметил, что на изображении, которое я нарисовал, не было правильных соединений на среднем 4-позиционном переключателе.

Пример 4-контактной схемы подключения 727×445 52,6 КБ

hawaiianbrian410
(Брайан Вебстер)

5 января 2022 г., 21:46

№16

@Mariano_Colmenarejo — спасибо за ответ и вклад. Не волнуйтесь, я не доверяю цветам. Когда дом был построен, проводка была завершена, а затем пришли маляры и покрасили весь дом. Таким образом, все провода в коробках в любом случае белые.

Как подключить 3-позиционный переключатель

3-позиционный переключатель, как показано на рис. 1, используется для выключения светильника и ВКЛ две локации.

С точки зрения безопасности. это очень удобно для освещения лестниц и коридоров, поскольку позволяет жильцу дома включать свет снизу или сверху на лестнице или с любого конца коридора.

Рисунок 1 – 3-позиционный переключатель

Выбор трехпозиционных переключателей

Проводка 3-позиционного переключателя может сбивать с толку. Тем не менее, существует только четыре возможных комбинации проводки, в которых можно использовать трехпозиционный переключатель, и три из этих четырех ситуаций относятся к тому, где светильник находится по отношению к трехпозиционным переключателям и входящей мощности в цепь.

Четвертое использование 3-позиционного переключателя в сочетании с 4-позиционным переключателем. В схемах с 4-позиционными переключателями используются 3-позиционные переключатели на концах цепи. Дополнительная информация о проводке четырехпозиционного переключателя

Следует отметить, что схема может управлять более чем одним светильником. Дополнительные светильники включаются параллельно первому светильнику.

Установка 3-позиционного переключателя — схема компоновки 1 (рис. 2):

Рис. 2. Установка 3-позиционного переключателя. Схема компоновки 1

Схема подключения 3-позиционного переключателя

: питание поступает на одну 3-позиционную распределительную коробку, поступает на осветительный прибор, поступает на второй 3-позиционный переключатель (рис. 3):

Нажмите на изображение, чтобы увеличить его

Рисунок 3. Схема подключения 3-позиционного переключателя: питание поступает на одну 3-позиционную распределительную коробку, поступает на осветительный прибор, поступает на второй 3-позиционный переключатель.

Установка 3-позиционного переключателя — схема компоновки 2 (рис. 4):

Рис. 4. Установка 3-позиционного переключателя. Схема компоновки 2

Схема подключения 3-позиционного переключателя

: питание поступает в коробку светильника, поступает на первый 3-позиционный переключатель, поступает на второй 3-позиционный переключатель (рис. 5):

Нажмите на изображение, чтобы увеличить его

Рисунок 5. Схема подключения 3-позиционного переключателя: Питание поступает в коробку осветительных приборов, поступает на первый 3-позиционный переключатель, поступает на второй 3-позиционный переключатель.

Установка 3-позиционного переключателя — Схема компоновки 3 (рис. 6):

images2/3-позиционный переключатель — выключатель-выключатель-лампа cr.jpg» alt=»3-позиционный переключатель — схема подключения 3″>

Рис. 6. Установка 3-позиционного переключателя. Схема компоновки 3

Схема подключения 3-позиционного переключателя

: питание поступает на одну 3-позиционную распределительную коробку, поступает на вторую 3-позиционную распределительную коробку, поступает на осветительный прибор (рис.
