Схемы подключения многоцветной (RGB) ленты

• Светояр
• Полезно знать
• Схемы подключения многоцветной (RGB) ленты

При покупке светодиодной RGB ленты или уже непосредственно при ее установке можно столкнуться с некоторыми сложностями, вызванными непростым монтажом и сложными схемами подключения.

Если вы не знаете, как подключить светодиодную RGB ленту, то данная статья поможет вам решить эту проблему.
Сперва рассмотрим наиболее простую последовательность подключения светодиодных лент.

Рис. №1. Схема подключения RGB ленты.

На блок питания подается переменное напряжение 220В. Блок питания преобразует переменное сетевое напряжение в постоянное 12В (или 24В, что встречается реже), которым мы запитаем контроллер. На выходе контроллера получается сигнал, благодаря которому светодиодная лента RGB получает возможность менять цвета.

Будьте внимательны  при выборе блока питания, не забывайте, что у него должен быть запас мощности как минимум 20% от мощности нагрузки ленты. К примеру, если суммарно ваши ленты  потребляют 100 Вт, то блок питания должен быть не менее 120 Вт. То же самое касается контроллера RGB. Он должен быть либо такой же мощности что и суммарная мощность  лент, либо большей.

Тут все достаточно просто. Но как быть в случае, если мощность RGB лент больше мощности контроллера и соответственно, блока питания? Ведь в таком случае ленты будут светить тусклее и в скором времени выйдет из строя контроллер или блок питания (драйвер). На помощь нам придет прибор под названием   усилитель сигнала.
На схеме показано подключение через усилитель. Один участок светодиодной  ленты питается от контроллера, а другой участок от усилителя сигнала. Контроллер и усилитель запитаны блоком питания (драйвером) 12В.

Рис. №2. Схема подключения RGB ленты через усилитель.

Но и тут не всегда все может быть хорошо. При выборе определенных цветов свечения ленты бывают случаи, когда наблюдается разница цветов участка ленты подключенного к контроллеру с участком, подключенным к усилителю. На фото ниже показан пример различия по оттенку свечения ленты.

Рис. №3. Пример различия по оттенку свечения ленты.

В большинстве своем цвет разнится именно в оттенках. Возникает данное явление из-за различия вольт-амперных выходных параметров контроллера RGB и усилителя. Также влияние может оказать слишком большая разница между длиной проводов от участка подключенного к контроллеру с участком подключения через усилитель. Чтобы избежать подобного, нужно производить подключение по схеме указанной ниже.

Рис. №4. Оптимальная схема подключения RGB лент через усилители

На схеме показано подключение двух усилителей которые питаются от одного блока питания. Благодаря установке усилителя на каждую ленту в итоге мы получаем одинаковые цвета и оттенки на всех участках. Нужно еще учесть, что необходимо применять усилители одного производителя.

Если у вас большое количество светодиодных лент, и их мощность превышает мощность блока питания, то следует использовать несколько блоков питания, при этом каждый блок питания питает отдельно каждый усилитель, а контроллер может питаться от любого блока питания, т. к. в данной схеме он не нагружен и будет потреблять крайне малое количество электроэнергии. На схеме ниже подробно описано данное подключение.

Рис. №5. Оптимальная схема подключения RGB лент через усилители с раздельным питанием.

22.11.2017

Как подключить RGB LED ленту к контроллеру и блоку питания

Монохромные светодиодные ленты, светящиеся только красным — R, зеленым — G, синим — B или белым — CW цветом, как правило, подключаются непосредственно к источнику постоянного тока напряжением 12 В или 24 В. RGB светодиодную ленту, как и монохромные, тоже можно подключить к блоку питания постоянного тока, соединив выводы R, G и B между собой.

Но в таком случае будет упущена возможность реализации цветовых эффектов освещения, ради которых лента и была создана. Поэтому при установке цветных светодиодных лент, в разрыв цепи между блоком питания и лентой обычно устанавливают электронный контроллер. Он позволяет в автоматическом режиме изменять цвет и яркость свечения ленты в динамическом режиме по заданной с пульта дистанционного управления программе.

На фотографии изображена электрическая схема подключения RGB светодиодной ленты к сети 220 В. Блок питания (адаптер) преобразует переменное напряжение 220 В в напряжение постоянного тока 12 В, которое по двум проводам с соблюдением полярности подается на RGB контроллер. К контроллеру посредством четырех проводов в соответствии с маркировкой подключается светодиодная лента. Для удобства монтажа и ремонта светодиодного освещения узлы между собой соединяются с помощью разъемов.

Электрическая схема LED RGB светодиода SMD-5050

Для подключения, а тем более ремонта RGB светодиодной ленты на профессиональном уровне, необходимо представлять, как она устроена, и знать электрическую схему и распиновку применяемых в лентах светодиодов. На фотографии ниже представлен фрагмент RGB светодиодной ленты с нанесенной схемой распайки кристаллов светодиодов.

Как видно на схеме, кристаллы в светодиоде электрически не связаны между собой. Три разноцветных кристалла в одном корпусе светодиода образуют триаду. Благодаря такой конструкции, управляя яркостью свечения каждого кристалла индивидуально можно получить бесконечное количество цветов свечения светодиода. На таком принципе управления цветом построены дисплеи сотовых телефонов, навигаторов, фотоаппаратов, компьютерных мониторов, телевизоров и многих других изделий.

Технические характеристики светодиода SMD-5050 приведены на странице сайта «Справочник по SMD светодиодам».

Электрическая схема LED RGB ленты на светодиодах SMD-5050

Разобравшись с устройством светодиода легко разобраться и с устройством светодиодной ленты. В верхней части картинки фотография работоспособного отрезка LED RGB ленты, а в нижней его электрическая схема.

Как видно из схемы, одноименные контактные площадки светодиодной ленты, находящиеся с ее правой и левой стороны электрически соединены между собой напрямую. Таким образом, обеспечивается возможность подачи питающего напряжения на ленту с любого конца и на следующий отрезок ленты при ее наращивании.

Кристаллы светодиодов VD1, VD2 и VD3 одинакового цвета свечения соединены последовательно. Для ограничения тока в каждой из цветовых цепей установлены токоограничивающие резисторы. Два из них номиналом 150 Ом, а один 300 Ом, в цепи кристаллов красного цвета. Резистор большего номинала установлен для выравнивания яркости всех цветов с учетом интенсивности излучения кристаллом светодиода и не одинаковой цветовой чувствительности человеческого глаза к разным цветам.

Как разрезать светодиодную ленту на отрезки

Как Вы уже наверно поняли, RGB светодиодная лента любой длины (относиться и к монохромным лентам), состоит из коротких самостоятельных отрезков, представляющих собой законченное изделие. Достаточно подать на контактные площадки напряжение питания и лента будет излучать свет. Для получения отрезка ленты требуемой длины элементарные отрезки соединяют между собой в соответствии с буквенной маркировкой.

Обычно лента выпускается длиной пять метров. В случае необходимости ее можно укоротить, разрезав поперек по линии, нанесенной по центру контактных площадок между маркировкой, бывает, в этом месте дополнительно наносят символическое изображение ножниц. Иногда ленту приходится разрезать, чтобы установить под углом. В таком случае разрезанные одноименные контактные площадки соединяются между собой с помощью пайки отрезками провода.

Способы управления цветом свечения

RGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Выбор блока питания и контроллера для RGB ленты

Блок питания для RGB светодиодной ленты, необходимо выбирать, исходя из напряжения ее питания и потребляемого тока. Наиболее популярны светодиодные ленты на напряжение постоянного тока 12 В. Ток потребления по цепям R, G и B можно узнать из этикетки или определить самостоятельно, воспользовавшись справочными данными на светодиоды, изложенными в таблице на странице сайта Справочная таблица параметров популярных SMD светодиодов. Принято мощность потребления ленты указывать на метр ее длины.

Рассмотрим на примере как определить мощность потребления RGB ленты неизвестного типа на напряжение питания 12 В. Например, нужно подобрать блок питания и контроллер для RGB ленты длиной 5 м. Первое что необходимо сделать, определить тип RGB светодиодов установленных на ленте. Для этого достаточно измерять размер боковых сторон светодиода. Допустим, получилось 5 мм×5 мм. По таблице определяем, что такой размер имеет светодиод типа LED-RGB-SMD5050. Далее нужно подсчитать количество корпусов светодиодов на метре длины. Допустим, получилось 30 штук.

Один кристалл светодиода потребляет ток 0,02 А, в одном корпусе размещено три кристалла, следовательно суммарный ток потребления одного светодиода составит 0,06 А. На одном метре длины 30 светодиодов, умножаем ток на количество 0,06 А×30=1,8 А. Но диоды включены по три последовательно, значит, реальный ток потребления метра ленты будет в три раза меньше, то есть 0,6 А. Длина нашей ленты пять метров, следовательно, суммарный ток потребления составит 0,6 А×5 м=3 А.

Расчеты показали, что для питания RGB ленты длиной пять метров нужен блок питания или сетевой адаптер с выходным напряжением постоянного тока 12 В и током нагрузки не менее 3 А. Блок питания должен иметь запас по току, поэтому был выбран, адаптер модели АРО12-5075UV, рассчитанный на ток нагрузки до 5 А. При выборе блока питания нужно учесть, что выходной его разъем должен подходить к разъему RGB контроллера.

При выборе контроллера надо учесть, что ток потребления по отдельно взятому каналу R, G или B будет в три раза меньше. Следовательно, для нашего случая нужно брать контроллер, рассчитанный на напряжение 12 В и максимально допустимым током нагрузки на канал не менее 3 А/3=1 А.

Этим требованиям соответствует, например, RGB контроллер LN-IR24B. Он рассчитан на ток нагрузки до 2 А (можно подключить до 10 метров RGB ленты). Позволяет включать и выключать ленту, выбирать 16 статических цветов и 6 динамических режимов дистанционно, с расстояния до восьми метров, с помощью элегантного пульта ДУ. Питающее напряжение на контроллер подается с блока питания или сетевого адаптера с помощью коаксиального DC Jack. RGB-контроллер LN-IR24B имеет малый вес и габаритные размеры.

Внешний вид подготовленного по результатам расчета комплекта для освещения светодиодной лентой показан на фотографии. В комплект входит блок питания модели АРО12-5075UV, RGB контроллер LN-IR24B с пультом дистанционного управления и RGB светодиодная лента.

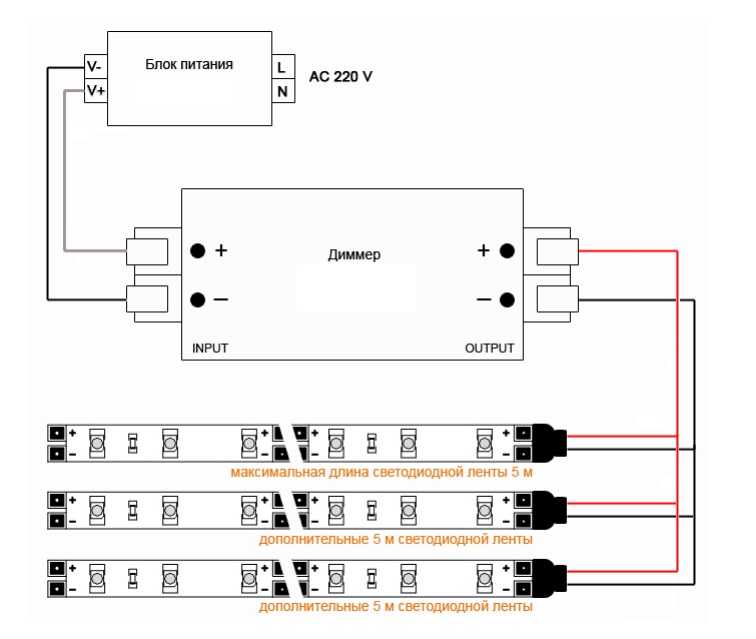

Если потребуется подключить несколько пятиметровых RGB лент, то потребуется более мощный контроллер, например, CT305R, позволяющий выдавать ток до 5 А на светодиоды одного цвета. Этим контроллером можно управлять не только с помощью пульта дистанционного управления, но и по сети с компьютера, превратив тем самым RGB освещение в цветомузыкальное сопровождение при прослушивании музыки.

Соединять последовательно светодиодные ленты длиной более пяти метров недопустимо, так как токоведущие дорожки самой ленты имеют малое сечение. Такое подключение приведет к снижению светового потока на участке ленты, превышающего длину пять метров. Если нужно подключить несколько пятиметровых светодиодных лент, то проводники каждой из них подключаются непосредственно к контроллеру.

В мощных моделях контроллеров для подключения внешних устройств используются клеммные колодки, в которых провода зажимаются с помощью винта. Рядом с клеммами обязательно нанесена маркировка. INPUT (IN) означает вход, к этим клеммам подключается внешний блок питания, с которого подается питающее напряжение для самого контроллера и светодиодных лент. Полярность обозначена дополнительными знаками «+» и «-». Несоблюдение полярности при подключении блока питания может вывести контроллер из строя.

Группа клемм для подключения RGB ленты обозначена надписью OUTPUT (OUT) и означает выход. Цвета обозначены буквами R (красный), G (зеленый), B (синий) и V+ (это общий провод любого другого цвета). От ленты обычно идут тоже цветные провода и достаточно просто присоединить их цвет в цвет.

При подключении светодиодных лент нужно применять провода достаточного сечения. Выбору сечения провода посвящена отдельная статья сайта «Выбор сечения провода».

Замечу, что к любому RGB контроллеру, соответствующему по току, можно с успехом подключить монохромную светодиодную ленту. Тогда появится возможность с помощью пульта дистанционного управления менять режим ее свечения – включать, выключать, менять яркость, устанавливать динамический режим изменения яркости.

Андрей 22.03.2021

Добрый день, Александр!

Мне нужно сделать RGB ленту длиной 25 метров от одного контроллера. Как лучше это сделать?

У меня пока один вариант, это параллельно подключить 2 ленты по 5 метров к контроллеру с блоком, а последующие 3 ленты по 5 метров присоединять последовательно к каждому из концов с применением усилителей RGB и подключенными к ним дополнительными блоками питания, но мне подсказали, что нужно устанавливать перед каждым новым отрезком (блоком питания) диод, что бы при выходе из строя одного из блоков другие не перегорели, приняв нагрузку на себя. Если этот вариант рабочий, то подскажите какой диод нужно ставить, просто я в этом не разбираюсь.

Лента 5050 30 светодиодов на метр.

Александр

Здравствуйте, Андрей!

Схема ваша рабочая, но я бы не стал подключать RGB усилители к концам лент, подключенных с контроллеру. При выходе из строя этих лент погаснут все к ним подключенные.

Целесообразнее усилители RGB подключать непосредственно к RGB выходу контроллера. Ток по этим проводам будет протекать меньше ампера и подойдут провода любого сечения.

Усилители можно запитать как от одного блока питания, так и от отдельного для каждого. Тут уже все зависит от расстояния между лентами, усилителями и контроллером.

Про диоды я не понял. Если выйдет из строя любой из блоков питания в системе, то это никоим образом не повлияет на другие блоки питания. Просто перестанет работать контроллер или усилитель RGB, запитанный от него и подключенная к нему лента перестанет светиться.

Вот если бы вы для надежности один контроллер или усилитель запитывали от двух блоков питания, соединив их выходы параллельно, то тогда действительно потребовались бы диоды для их развязки. Но все же светодиодная лента не военных объект и резервирование экономически не целесообразно. Тем более, что современная техника, при правильном монтаже и соблюдении правил ее эксплуатации, достаточно надежна.

Игорь 07.04.2021

Добрый день.

Могу ли я включить параллельно два выхода, например, R и G контроллера? Я хочу использовать только два цвета две монохромных ленты, чтобы не «гулял» третий выход контроллера? Не сгорят ли транзисторы? Или может нужна развязка этих двух выходов перед соединением?

Спасибо.

Александр

Здравствуйте, Игорь.

Для исключения влияния параллельного подключения монохромных лент на выходные ключи контроллера нужно к отрицательному выводу ленты подключить два простых диода стрелкой от ленты и их выводы уже подключить к выводам, например, R и G контроллера. Вторую ленту можно подключить таким же образом к выводам контроллера R и B, или в любом другом сочетании.

Желательно использовать диоды Шоттки (у них падение напряжения маленькое и поэтому меньше греются). Диоды должны быть рассчитаны на больший ток, чем потребляет лента. Напомню, что у RGB контроллеров общий провод является положительным.

Устранение неполадок разъемов ленты

RGB | Основные моменты

Скорее всего, если вы выполняли или выполняете установки, требующие «прыжков» в разные места, вы будете использовать для этого наши соединители «полоса-полоса».

Сначала убедитесь, что вы используете качественные разъемы! Многие на рынке обречены на потерю связи или вообще не работают.

Ознакомьтесь с нашей коллекцией разъемов HitLights для использования со светодиодными лентами HitLights для обеспечения совместимости.

ПРОСМОТР ВАРИАНТОВ РАЗЪЕМА

Ниже мы обсудим проблемы с цветовыми отклонениями при использовании соединителей типа «полоса-лента» RGB и способы их решения.

ШАГ 1 .   Убедитесь, что полоски подключены правильно.

Убедитесь, что черный провод (в данном случае положительный провод) на разъеме полосы RGB находится на той же стороне, что и Символ «+12 В» расположен на одной стороне каждой полосы. Теперь, когда вы выяснили, какой конец полоски положительный, совместите его с «+» концом разъема, который указан на белой коробке разъема. Если у вас правильная полярность для обеих полосок, давайте перейдем к шагу 2.

ШАГ 2.   Соблюдая полярность, мы можем включить свет.

Чтобы сделать оставшиеся шаги максимально простыми, установите полоски белого цвета , как только вы их включите. Если ваша первая полоса загорается белым, а вторая полоса не загорается вообще или отображает цвет, отличный от белого, значит, у нас есть небольшая проблема, и нам нужно немного присмотреться к этим связи, с которыми иногда может быть сложно работать.

ШАГ 3.  Если обе светодиодные ленты не становятся белыми, когда вы устанавливаете их на белый цвет.

Откройте коробки разъемов, чтобы увидеть соединения светодиодной ленты. Ниже приведен список нескольких ситуаций, касающихся цвета светодиодов (или его отсутствия) и того, что здесь может происходить:

— Без цвета:   +12 В Цепь/медная площадка плохо соединяется с металлическим штырьком в разъеме
— Фиолетовый/розовый цвет: Зеленый  цепь/медная площадка плохо соединяется с металлическим штырем в разъеме
— Желтоватый цвет: Синий Цепь/медная площадка плохо соединяется с металлическим штырьком в разъеме
— Бирюзовый/сине-зеленый цвет: Красный Цепь/медная площадка плохо соединяется с металлическим штырем в разъеме

Если вам нужно отрегулировать световые полосы и металлические накладки голыми руками, не беспокойтесь, потому что наши светодиоды работают от 12 вольт постоянного тока, и при этом нет опасности поражения электрическим током!

Открыв коробку разъема, мы должны проверить и убедиться, что овальные или круглые медные контактные площадки светодиодной ленты правильно выровнены с серебряными контактами разъема .

Если вы видите, что они не выровнены, осторожно перемещайте полосу вперед и назад , пока полоски не загорятся должным образом, это обычно устраняет проблемы с подключением!

ШАГ 4.   Пока вы выравниваете светодиодные ленты.

Наблюдайте за своей второй полосой (той, которая не загоралась должным образом) и ждите, пока она не начнет вести себя правильно.

Как только полоски заработают, как задумано , защелкните разъем и поразитесь тому, как здорово вы справились со своей работой и как великолепно выглядят ваши светильники.

(Marveling занимает минимум от 20 до 40 минут и является совершенно необходимым шагом, чтобы соединение оставалось прочным. Я серьезно!)

Не забывайте использовать наши соединители и будьте уверены, что ваша установка совместима с нашими лентами. Мы являемся экспертами в области светодиодов и гордимся этим! Мы рекомендуем использовать разъемы HitLights только для любых наших совместимых светодиодных лент, используемых в ваших проектах.

Спасибо, что прочитали эту часть нашей серии статей по устранению неполадок, мы искренне надеемся, что она оказалась полезной.

Замените разъемы других производителей и обеспечьте совместимость с вашими проектами. Просмотрите нашу коллекцию разъемов и аксессуаров, а также вариантов RGB ниже и получите 15% скидка на весь заказ с кодом купона: CONNECT15
