Подключение led ленты: Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Подключение светодиодной ленты своими руками: схема…

ОБЩИЕ ПРАВИЛА ПРИ ПОДКЛЮЧЕНИИ

1. Необходимо определиться с мощностью подключаемой светодиодной ленты, цветовой гаммой и световым потоком, который она создаёт.




2. Подобрать мощность источника питания на 20% больше суммарной нагрузки наших светодиодов в ленте.




3. Подобрать оборудование с необходимой степенью защиты. Например, для ванной комнаты требуется оборудование со степенью защиты IP67, IP68.




4. Определиться со схемой включения светодиодных лент.

Для одноцветных лент:

— схема последовательного включения светодиодных лент (до 5 метров общей длины):

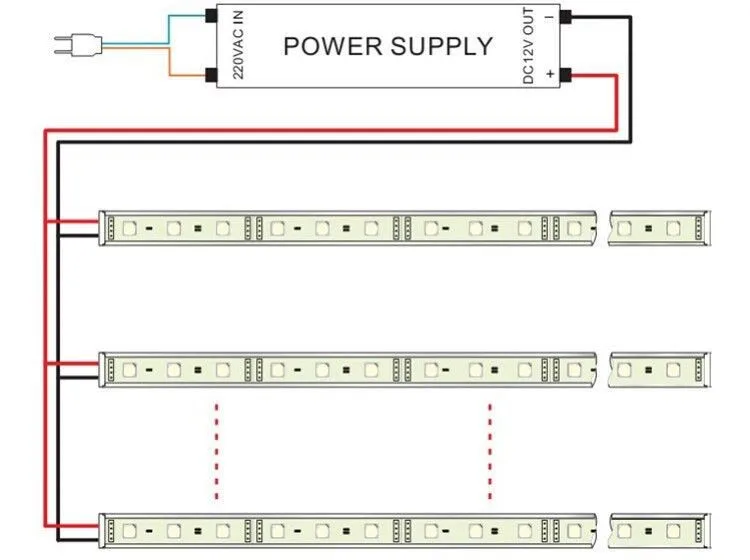

— схема параллельного включения:

Для многоцветных лент:

— схема последовательного включения:

— схема параллельного включения:

5. Определиться с типом монтажа (с пайкой проводов или на коннекторах).

6. Очень аккуратно обращаться со светодиодными лентами.

Небольшое примечание: подобрать необходимое оборудование с определёнными техническими характеристиками можно в организации (фирме), специализирующейся на продажах данного вида товаров.

ПОШАГОВАЯ ИНСТРУКЦИЯ

Для подключения одноцветной светодиодной ленты понадобиться: лента длиной не более 5 метров, блок питания 220 В / 12 В, провода или коннектор (специальное приспособление, которое позволяет производить сборку без пайки проводов). Небольшой набор инструментов: нож, паяльник, отвёртки, пассатижи.

Представляем нашим читателям пошаговую инструкцию подключения одноцветной светодиодной ленты:

1. Светодиодные световые полосы разделены на секции. В конце каждой секции можно совершить разрез, для получения ленты необходимой длины. На получившейся ленте будет несколько светодиодов и контакты для присоединения электрических проводов.

   Резка светодиодной ленты




2. На задней части светодиодной ленты находится защитная полоса, нужно снять около 2 сантиметров её и удалить клей.

   Зачистка ленты




3. Устанавливаем коннектор.

   Вытягиваем контакты, вставляем полосу в разъем и задвигаем крышку.




4. Необходимо убедиться в том, что полярность правильная (знаки положительные «+» находятся на одной стороне ленты). На фотографии показано соединение двух лент с помощью коннектора.





5. Проверьте прочность соединения перед установкой.




6. Подключаем ленту к сети 220 В. Для подключения к электрической сети необходимо выбрать место установки источника питания как можно ближе к месту монтажа ленты, разделать кабель и подсоединить его к нашему источнику. Далее, необходимо зачистить провода при помощи ножа или другого инструмента.Соединение кабелей

   Провода необходимо спаять между собой.




   Необходимо использовать термоусадочные трубки в качестве изолятора между каждым проводом и не забудьте их потом прогреть паяльником. На примере показано использование термоусадочных трубок в качестве изоляционного материала для жил кабеля при соединении блока питания и нашей электрической сети.


   Термоусадочные трубки

   После этого необходимо выполнить подключение проводов от источника питания к светодиодным лентам. Можно использовать для этих целей коннектор, а можно просто припаять провода к ленте. Пайку проводите осторожно и быстро. Перегрев опасен, будьте внимательны. Если вы вдруг ошиблись с полярностью, а светодиодная лента не загорелась, то это не страшно. Просто поменяйте полярность и система будет работать нормально. На фотографии представлен вид светодиодной ленты с проводами, подключёнными к коннектору.


   Соединение ленты и котактов

   Подайте питание на нашу ленту. В нашем варианте подача питания происходит с помощью штатного выключателя в системе электропроводки. Можно, конечно, схему немного усложнить и на светодиоды поставить отдельный выключатель, но это по желанию каждого потребителя.




   Самое главное правильно расположить ленту для достижения необходимого светового эффекта, грамотно подобрать оборудование, правильно расположить и подключить его.

СИСТЕМА ПОДКЛЮЧЕНИЯ К USB

Подключение фоновой подсветки для монитора позволяет снизить нагрузку на зрение, особенно когда смотришь фильмы в темноте. Для этого продаются комплекты подсветок уже с блоком питания и управления, светодиодами и необходимыми разъёмами.

Блок питания устанавливается на задней стенке монитора (его можно приклеить или закрепить на двухсторонний скотч). Далее, закрепить по краю задней панели монитора светодиодные ленты, подключить проводами к блоку и разъёму USB. Установить необходимый драйвер и можно пользоваться. Драйвера в комплект поставок не входят, но их можно скачать с сайта производителя.

УСТАНОВКА RGB ЛЕНТЫ

Для того чтобы обеспечить подключение цветной ленты необходимо припаять провода к контактным площадкам (их всего 4). Предлагаем использовать провод белого цвета для 12 В, а остальные соедините по цветам.

Нужно, как и в предыдущих пунктах, зачистить провода, убрать остатки клейкой ленты и клея, залудить контакты. После берем гибкий кабель (многожильный), и припаиваем его к площадкам светодиодной ленты. После этого крепим на провода термоусадочную трубку и обрабатываем их силиконом.

Теперь приступаем к самой ответственной части: подключение цветной ленты к контроллеру. Монтаж можно осуществлять при помощи биполярных транзисторов или мосфетов. Подключение производится соответственно 1 провод на pin 1, второй на 2, и третий на 3.

Если используются биполярные транзисторы, то их подключаем в таком порядке: база присоединяет к контроллеру pin 1, коллектор к 2, а эммитер – к 3. Важный момент: между базами нужно установить резистор до 220 Ом.

КАК ПОДКЛЮЧИТЬ СВЕТОДИОДНУЮ ЛЕНТУ В АВТО

Как правило, освещение багажного отсека в автомобилях недостаточное и его необходимо увеличить. Напряжение питания в автомобильной системе 12 вольт, поэтому и необходимо подбирать светодиодные ленты, рассчитанные на напряжение 12 вольт. Осветить багажник лучше всего двумя полосками лент, расположив их по бокам багажника.

Взять провода разного цвета. Для провода «+» подойдёт провод красного цвета, для минусового провода чёрного. Необходимо припаять провода (или присоединить через коннектор), как было показано выше. Закрепить наши ленты в выбранных местах багажника. Ну а дальше все просто присоединяем к сети освещения багажного отсека и пользуемся. Свет будет гореть, только когда багажник открыт.

Подобную операцию можно выполнить и для фар автомобиля. Результат будет выглядеть примерно так:

Некоторые автолюбители устанавливают светодиодные ленты ещё и для подсветки колёс автомобиля. Но данная процедура достаточна сложна и её лучше выполнять руками профессионала.

Подкючение одноцветной светодиодных ленты

Подкючение RGB светодиодных ленты

Подключение светодиодной ленты к трансформатору схемы

Светодиодная лента – довольно-таки частый элемент декоративного освещения в современном интерьере. Как и все современное оборудование, светодиодная лента имеет ряд особенностей, связанных с ее работой и подключением. О поэтапном подключении светодиодной ленты мы и расскажем в сегодняшней статье, а как образец возьмем самый популярный вид led-лент – светодиодную ленту на 12 Вольт и соответствующий понижающий трансформатор 12В постоянного тока.
Также приведем пример подключения с контроллером и специальным RGB-усилителем, а также немного напишем, на что необходимо обратить внимание, чтобы избежать распространенных ошибок при подключении светодиодной ленты.
Отметим, что прежде чем подключать ленту к трансформатору (блоку питания), необходимо правильно подобрать их друг к другу.
Подбор номинальной мощности трансформатора к светодиодной ленте происходит по формуле: Х = A x B + 20%, где:
Х – номинальная мощность требуемого трансформатора (блока питания для ленты).
А – номинальная мощность ленты.
В – длина ленты в метрах.
20% – рекомендуемый коэффициент для уменьшения теплового нагрева трансформатора.
Проведем эксперементальный расчет, а для нашего примерного расчета возьмем 5 метров популярной сейчас светодиодной ленты LED БЕЛЫЙ ТЕПЛЫЙ SMD 5050 / 7,2 Ватт/м, где номинальная потребляемая мощность составляет 7,2 Ватта на метр. Итак, согласно нашей формуле 7,2 Ватт/м * 5 метров + 20% = 43,2 Ватт, именно такой номинальной мощности необходим блок питания в этом случае.

Простое подключение трансформатора к Led-ленте

Рассмотрим самое простое подключение блока питания к лед-ленте длинной не больше 5 метров.
На что необходимо обратить внимание: при любом подключении светодиодной ленты внимательно осматривайте провода, вернее их цвет. Красный провод — это плюс (+), а другой черный или синий – это минус (-). При подключении необходимо, чтобы провода совпадали по цвету. Также отметим, что если вы перепутаете провода по цвету, во время подключения, то ничего страшного не случится, лента или блок питания не сгорят, просто лента не будет светиться.

Подключение трансформатора к Led-ленте длиною более 5 м

Светодиодную ленту длиною больше чем 5 метров рекомендуется подключать параллельно отрезками по 5 метров, как показано на схеме-рисунке. При последовательном подключении светодиоды ленты будут светиться неравномерно и недолго. Неправильное подключение приведет к перегоранию токоведущих дорожек и, соответственно, к выходу из строя всей светодиодной конструкции.

Также в таком случае правильным можно назвать и пример с закольцованной схемой подключения.

Подключение трансформатора к Led-ленте с блоком светорегулятора

Для декоративной иллюминации и управлением яркости цвета светодиодной ленты используют специальное устройство – диммер (светорегулятор).
В случае, когда используется такой светорегулятор, схема подключения лед-ленты будет выглядеть так:

Аналогичное подключение с RGB-лентой

Подключение трансформатора RGB-контроллера к мультицветной Led-ленте

Работа многоцветной светодиодной ленты управляется специальным устройством – RGB-контроллером. Где в схеме подключения располагается контроллер RGB и вариант правильного подсоединения этого устройства с усилителем в схеме подключения ниже.

Вариант с усилителем
Усилитель – устройство, позволяющее усиливать мощность контроллера RGB в случаях, когда мощности контроллера не хватает. Например, если взять светодиодную ленту RGB суммарной длиной более 5 метров, предположим 20, где суммарная мощность будет около 300 Ватт, то получим 25 Ампер (300Ватт/12V, Закон Ома). Контроллери на 25 Ампер встречаются очень редко, поэтому в этом случае чаще всего и используется усилитель RGB сигнала, а подключение выполняем по следующей схеме.

Как установить светодиодные ленты: полезные советы

Источник: dir.indiamart.com

При установке светодиодных лент вам необходимо убедиться, что ваш комплект хорошо оснащен необходимыми светодиодными аксессуарами. Эти аксессуары призваны облегчить вашу работу и упростить процесс установки.

Однако, даже имея необходимые аксессуары и инструменты, вам все равно нужны знания, которые их сопровождают.

Очень важно знать, как выполнить установку, а также как используются аксессуары. Если вам интересно, какие шаги влечет за собой установка светодиодных лент, вот как вы должны это сделать.

Содержание

Проверьте свои световые полосы

Источник: ecolocityled. com

Важно убедиться, что ваши световые полосы работают и находятся в надлежащем состоянии. Это поможет вам не идти до конца только для того, чтобы разочароваться. Лучший способ сделать это — развернуть светодиодные ленты и подключить их к источнику питания.

После подключения они должны загореться, подтверждая, что они в идеальном состоянии. Однако, если они не загораются, у них может быть проблема, или, скорее, ваше соединение может быть неисправным.

Как только свет включится, вы сможете решить, будете ли вы использовать диммер, если он слишком яркий, или установите его как есть.

Проведите тщательные замеры и отрежьте

Источник: wikihow.com

Перед установкой светодиодных лент вам необходимо сначала измерить поверхность и убедиться в точности. Это поможет вам иметь четкое представление о том, какой длины должны быть ваши светодиодные ленты.

После того, как вы сделали замеры, следующим шагом будет нарезка светодиодной ленты по размеру. Для этого вам понадобятся острые ножницы, чтобы вы могли делать аккуратные и точные разрезы.

Имейте в виду, что при резке светодиодных лент необходимо соблюдать линии разреза, указанные на светодиоде. Это гарантирует, что вы не испортите свет, отрезав какой-либо из диодов в полосе.

Подключение светодиодных лент

Источник: ledsupply.com

В зависимости от поверхности, с которой вы работаете, вам может потребоваться соединить две или более светодиодных лент с возможностью обслуживания углов.

Это поможет вам лучше подготовиться к такой ситуации. Сделать эти соединения довольно просто. Все, что вам нужно, это необходимые инструменты и аксессуары.

Определите, используете ли вы одноцветную светодиодную ленту или многоцветную. Это поможет вам выбрать правильные разъемы, чтобы ваши светодиодные фонари работали.

Для одноцветных светодиодных лент вам понадобится 2-контактный разъем для светодиодных лент, а для RGB-светодиодов будет использоваться 4-контактный разъем для светодиодных лент.

Кроме того, в зависимости от того, какую цель вы преследуете при подключении, вы можете использовать либо сквозной соединитель, либо проводной соединитель.

Коннектор встык пригодится при соединении двух светодиодных лент для увеличения срока службы.

С другой стороны, разъем для подключения светодиода к проводу будет отлично работать в углах и любых местах, которые вам необходимо учитывать. Единственное, что нужно сделать, это убедиться, что ваша поверхность чистая и готова к установке. Протрите поверхность и оставьте ее сухой, чтобы светодиодная лента хорошо приклеилась. Лента поставляется с клейкой лентой, которую вы можете использовать.

Все, что вам нужно сделать, это снять защитную крышку и приклеить светодиодную ленту к поверхности. Однако у вас также есть возможность использовать монтажные зажимы, чтобы обеспечить надежное крепление полосы.

Однако, если вы хотите украсить внешний вид вашего дома или сада светодиодной лентой, очистите поверхность перед установкой. Светодиодные ленты — отличный вариант для украшения вашего окружения, вы можете комбинировать некоторые цитаты, такие как цитата зеленого пальца или цитаты из сада дружбы, со светодиодами, чтобы сделать ваш сад особенным.

Установите диммер

Источник: superbrightleds.com

Существуют различные типы диммеров, которые вы можете использовать для своего проекта. Они помогут вам уменьшить яркость света, когда захотите. Они не являются необходимыми, но, тем не менее, являются отличным дополнением к вашему проекту светодиодной ленты.

Крепление светодиодного диммера можно выполнить с помощью зажимов. Единственное, что нужно учитывать, это то, насколько хорошо это скрыто. Постарайтесь сделать так, чтобы это было незаметно. Подключение светодиодного диммера к полосе света должно быть выполнено до подключения света к источнику питания.

Подключите провода диммера к светодиодной ленте, используя необходимые разъемы. Затем закрепите другие провода, висящие от вашего диммера, непосредственно к источнику питания.

Подключение к источнику питания

Источник: bestledstrip.com

Существуют различные источники питания, которые следует учитывать при поиске способов питания светодиодных лент.

Эти блоки питания должны быть подключены к вашему диммеру, однако, если вы не будете их использовать, вы можете подключить их к светодиодным лентам.

Для подключения к светодиодной ленте может потребоваться использование разъемов для подключения светодиодной ленты, чтобы лучше подключить ленту к источнику питания.

Зажги

Источник: myledjenny.typepad.com

Последний шаг приносит больше всего удовлетворения, учитывая, что он показывает результаты вашей тяжелой работы во время установки.

Все, что вам нужно, это включить выключатель и отрегулировать диммер, чтобы довести яркость до комфортного для вас уровня. Теперь вы можете наслаждаться использованием светодиодных лент.

Заключение

Установка светодиодных лент — это простой процесс, которым вы можете заняться и получить потрясающие результаты. Обязательно будьте непредубежденными и готовыми повторить некоторые шаги, если они не окажутся такими, как ожидалось. В противном случае вы можете просто доверить работу профессионалам, которые смогут вам помочь.
