Как подключить ленту 12В/24В к блоку питания — статья от экспертов Apeyron Elelctrics


Есть несколько причин отсутствия свечения, неравномерного свечения ленты или вообще выхода светодиодной подсветки из строя. И основная причина — это неправильное подключение и монтаж ленты с ошибками. В нашей статье рассмотрим, как правильно подключить ленту 12В или 24В к блоку питания (подробнее о блоках питания читайте здесь).


Внимание!

Подключение светодиодных лент к блоку питания необходимо проводить при выключенном напряжении сети 220В.

Определяем полярность контактов


Для начала узнайте питающее напряжение светодиодной ленты. На всем протяжении ленты указывается её питающее напряжение (12В или 24В), а также обозначается полярность контактов.


Для одноцветной (монохромной) ленты, как правило, красный цвет — это «+» (положительный контакт), черный — это «-» (отрицательный контакт).


Но встречаются и ленты с другими цветовыми выходами, где белый провод «+», белый провод с дополнительными штрихами — это «-».


Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-».

Что проверяем перед подключением ленты


Перед подключением светодиодной ленты необходимо убедиться в правильности выбора блока питания. Для этого необходимо правильно рассчитать потребляемую мощность блока питания. Про выбор блока питания подробно описано в нашей статье здесь.


Также необходимо проверить соответствие напряжения питания светодиодной ленты и блока питания. Для светодиодных лент с напряжением питания 12В необходим блок питания с выходным напряжением 12В. Для светодиодных лент с напряжением 24В предусматривается подключение к блокам питания 24В, соответственно.


Подсказка:

На корпусе блоков питания IP20 имеется маркировка подключения контактов.

Полярность подключения


При подключении светодиодной ленты необходимо соблюдать полярность подключения. «V+» предназначен для подключения положительного контакта ленты «+», «V-» – для подключения отрицательного контакта ленты «-».


Блоки питания, имеющие большую мощность, оснащены несколькими выходными контактами: V+, V+ и V-, V-. Это необходимо, для равномерного распределения подключения светодиодных лент.

Подключение светодиодной ленты длиной 5 м


При подключении светодиодных лент длиной 5 м, с большой мощностью, предусматривается подключение в центральной части светодиодной ленты.


Это необходимо для равномерного распределения напряжения питания.

Заземление


Также блоки большой мощности необходимо подключать к системе электрозаземления. Для этого на панели контактов блока питания есть контакт для подключения заземления.

Подключение блока питания к сети 220В


После подключения светодиодной ленты производится подключение блока питания к электросети 220В.


Подключение блока питания к электросети 220В производится с соблюдением техники безопасности — при отключенном напряжении сети.


Входные контакты для подключения проводов 220В обозначаются «L» и «N».


Также не забудьте произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.

Подключение с использованием коннектора


На корпусе блоков питания со степенью защиты IP65/IP67 имеется маркировка сторон подключения, также предусмотрены цветовые обозначения проводов. Подробнее о блоках питания и их выборе — читаем в статье здесь.


Сторона входного напряжения 220В обозначается как АС (АСL и АСN) и маркируется синим и коричневым. Сторона выходного напряжения DC обозначается как «DC + » и «DC — », маркировка проводов красная и черная, соответственно.


Подключение таких блоков производится при помощи электроклемм или электроколодок.


Для лучшего соблюдения степени пылевлагозащиты IP65/67 необходимо произвести дополнительную влагоизоляцию (герметизацию) мест электросоединений при помощи силиконового герметика.


Это важно:

  • К выходным контактам DC («DC+» и «DC-»), красный и черный провода, подключаем контакты светодиодной ленты «+» и «-».

  • Подключение блока питания производится при выключенном напряжении электросети 220В.

  • Со стороны входного напряжения AC (ACL и ACN) подключаем провода напряжения питания 220В.

Проверка перед включением


Перед включением светодиодной ленты, подключенной к блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.


Уверены, после такой пошаговой инструкции у вас все получится!

Подключение светодиодной ленты через блок питания к 220 вольтам (видео)

 Каждый день в нашу жизнь входят новые технологии, так на место привычным лампам накаливания пришли люмисцентные а в последствии и светодиодные источники света. Остается лишь научиться пользоваться преимуществами которые дает нам прогресс. В данной статье мы расскажем о подключении светодиодной ленты (LED type), о способах ее питания от различных источников питания.

Блок питания для светодиодной ленты

 В принципе в питании светодиодной ленты почти нет «подводных камней», все довольно просто и понятно, за исключением небольших мелочей. Так стандартно мы имеем розетку с напряжением 220 В и частотой 50 Гц, то есть с переменным током. Питание ленты осуществляется от напряжения 12 В, постоянного тока. Для питания нам подойдет либо специализированный блок питания с встроенным трасформатором и стабилизатором или можно взять обычный трансформатор, спаять диодный мостик и параллельно линии питания припаять конденсатор. Более подробно с схемой данного подключения и с принципами ее работы можно ознакомиться в статье «Блок питания».
 Теперь после выбора блока питания покупной или собственного производства подключаем ленту к его выводам. У покупного блока питания выводы имеют следующую полярность красный — плюс и черный (иногда синий) — минус. Подключение ленты к блоку питания необходимо осуществлять строго соблюдая полярность. В случае если вы ее перепутали, то лента не будет гореть.

Принципиальная схема питания ленты менее длины в катушке

В случае если Вам необходимо подключить светодиодную ленту меньшей длины чем в заводской катушке, то лента просто отрезается по месту маркировки. Такое место на ленте обозначено через каждые три светодиода, связано это с тем, что в ленте фактически последовательно подключены запаралелленые светодиоды по три штуки.

То есть если вы отрежите не по месту маркировки то одно из звеньев — три светодиода, цепь которого вы отрезали перерезая ленту не будет гореть.

Принципиальные схемы питания двух и более светодиодных лент

В случае если вам необходимо подключить две и более светодиодных лент, не стоит их подключать последовательно, как на рисунке ниже. Все дело в том что ленты выполнены на тонком диэлектрике с тонкими проводниками и сечение проводников расчитано только на мощность одной ленты. При последовательном подключении сопротивление проводника может оказаться значительным и вторая лента будет гореть тускло. Кроме того, проводники первой ленты будут перегреваться, так как через них будет протекать двойной номинальный ток. Откажитесь от этого варинта подключения.

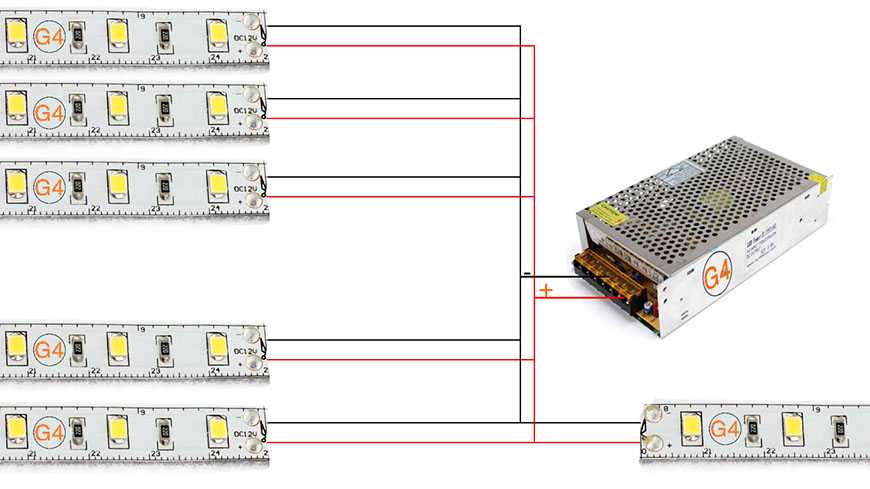

Второй вариант это подключение лент параллельно. Здесь нет никаких проблем которые могут повлечь за собой меньший срок эксплуатации светодиодной ленты. Единственное условие это то , что блок питания должен обеспечивать мощность питания для двух лент.

Третий вариант, фактически повторяет второй за исключением того, что здесь два независимых блока питания для каждой из светодиодных лент.

Для питания светодиодной ленты необходимо применять провода сечением не менее 0,75 мм, рекомендуемое сечение 1,5 мм. Это связано не с большим потребляемым током, а с уменьшением сопротивления цепи питания. Использование 2 и т.д. блоков питания целесообразно, если мощность уже используемого (ых) источников питания уже исчерпана.
 В случае, если вам надо подключить разноцветную RGB ветодиодную ленту, то информацию по ее подключению можно посмотреть в статье «Подсветка потолка светодиодной лентой». Принцип подключения RGB ленты тот же, в принципе эту ленту вообще можно отнести к одноцветной. С одним условием, что на одной ленте смонтировано фактически три одноцветных ленты (красная, зеленая, синяя). При смещении цветового баланса цветов и получается один общий желаемый цвет. Тот же принцип используется в телевизоре, для получения нужного цвета. А вот смещение баланса каждого из цветов реализуется посредством применения контроллера, который питает каждую из трех лент независимо. К контроллерам прилагаются пульты дистанционного управления. С помощью них можно не только включать и выключать питание ленты, но и непосредственно управлять цветовой гаммой.

Видео по подключению светодиодной ленты к 220 вольтам

  • Назад

  • Вперёд

Как установить нагревательный кабель на крыше

По

Кристофор Юрин

Кристофор Юрин

Кристофор Юрин является основателем и генеральным директором Construct-Ed, веб-сайта для обучения строительству в режиме онлайн. Он также работал в кровельных работах более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 27.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Лакрус / Wikimedia Commons

Обзор проекта

Тип нагревательной ленты, используемой на крышах и водосточных желобах для предотвращения образования льда, правильно называется нагревательным кабелем . Термин «грелка» относится к другому продукту — изолированному электрическому проводу, накладываемому на водопроводные трубы, чтобы они не замерзали и не лопались. Тепловой кабель — аналогичный продукт, но он предназначен для прокладки на краю крыши вашего дома, возле карниза.

В холодном климате, когда зимой бывает снег, нагревательный кабель может предотвратить накопление льда вдоль карнизов, а также внутри желобов и водосточных труб. Накопление льда может нанести значительный ущерб как кровельной системе, так и воде, которая скапливается под черепицей и стекает в дом. Греющий кабель прост в установке, но важна некоторая подготовка и предварительное понимание.

Физика ледяных дамб

Ледяные заторы возникают из-за того, что снег и лед на крыше тают из-за внутреннего тепла дома. Когда эта масса спускается по крыше, она снова замерзает, достигая более холодных открытых выступов или карнизов. Со временем замерзший талый материал может превратиться в плотину, из-за которой лед и вода скапливаются под черепицей. Внутри дома капающая вода может повредить внутренние поверхности потолка и стен. Кроме того, сам вес ледяных дамб может повредить свесы крыши и желоба.

Прежде чем начать

Нагревательный кабель наматывается петлей вперед и назад зигзагообразно вдоль края линии крыши и водосточных желобов. При подключении к электросети кабель нагревается достаточно, чтобы предотвратить замерзание талого снега, когда он достигает области выступа линии крыши. Вместо того, чтобы замерзнуть и создать ледяную запруду, а вытекающая из этого вода снова скапливается под черепицей, вода просто капает на землю.

Тепловой кабель продается различной длины от 30 до 200 футов. Тепловые кабели имеют трехконтактные вилки с заземлением для подключения непосредственно к наружным электрическим розеткам. Не используйте удлинители с нагревательными кабелями. По соображениям безопасности нагревательные кабели должны быть подключены непосредственно к розетке GFCI (прерыватель цепи замыкания на землю). Если ваша наружная розетка не защищена GFCI, ее легко заменить новой розеткой GFCI. Это нужно сделать до начала проекта.

Вопросы безопасности


Также важно убедиться, что используемая вами нагревательная лента внесена в список UL . Это указывает на то, что он был протестирован Underwriter’s Laboratories, независимой некоммерческой испытательной лабораторией, которая проверяет широкий спектр продуктов на безопасность и качество. Производители, которые избегают внесения в список UL, обычно делают это, потому что их продукты не соответствуют стандартам и имеют больше шансов выйти из строя, чем продукты, включенные в список.

Неправильный монтаж нагревательного кабеля или использование неподходящего типа продукта может привести к пожару или поражению электрическим током. Это также относится к старому и изношенному тепловому кабелю. Если в вашем доме есть нагревательный кабель, который был проложен до вашего въезда или ему больше пяти лет, рекомендуется проверить его функционирование. Вы также можете просто заменить старый кабель новым кабелем, чтобы обеспечить свою безопасность.

Оборудование/инструменты

  • Удлинительная лестница
  • Рулетка

Материалы

  • Греющий кабель, сертифицированный UL, с зажимами на крыше

  1. Мерка для кабеля

    Первый шаг – определить, сколько нагревательного кабеля вам нужно. В этом процессе есть несколько шагов и расчетов.

    Начните с измерения длины линии крыши. Затем измерьте глубину свеса карниза от края крыши (не желоба) прямо до внешней стены.

    Если свес карниза имеет глубину 12 дюймов, умножьте измерение по линии крыши на 4. Если карниз имеет глубину от 12 до 24 дюймов, умножьте измерение по линии крыши на 5,3. Если высота карниза составляет от 24 до 36 дюймов, умножьте измерение линии крыши на 6,8.

    Теперь измерьте длину каждого водосточного желоба и добавьте это измерение к предыдущему расчету. Если водосточная труба не находится в конце кабельной трассы, удвойте ее размер здесь — кабель должен будет пройти полностью вниз, а затем вернуться обратно внутрь водосточной трубы.

    Наконец, измерьте расстояние между краем крыши, где вы будете запускать нагревательный кабель, и электрической розеткой, где вы будете подключать кабель.

    Сложите все эти измерения. Это длина нагревательного кабеля, который вам понадобится.

  2. Начало прокладки кабеля

    Проложите кабель от электрической розетки до начальной точки на крыше. Прикрепите начальную точку кабеля к черепице, которая немного выше по крыше, чем внешняя стена. Это гарантирует, что кабель полностью покроет свес крыши.

    Закрепите кабель на черепице одним из прилагаемых кабельных зажимов.

    Наконечник

    Лучшее время для монтажа нагревательного кабеля – сухой безветренный день, когда на улице достаточно тепло. Крепление зажимов к теплой гибкой черепице проще, чем к хрупкой холодной черепице. Ни в коем случае не пытайтесь прокладывать кровельный нагревательный кабель после того, как он уже пропитался зимним снегом.

  3. Создание первого цикла

    Пропустите кабель обратно к желобу под углом и сформируйте из него петлю. Используя один из прилагаемых карнизных зажимов, прикрепите его к нижнему краю последней черепицы. Кабель должен образовывать петлю, частично уходящую в желоб.

  4. Продолжить зигзаг

    Протяните кабель обратно вверх по крыше зигзагообразно, создавая треугольную форму шириной около 15 дюймов. В верхней части каждого треугольника согните кабель и закрепите его на черепице с помощью зажима.

    Повторите тот же зигзагообразный узор столько раз, сколько необходимо, чтобы покрыть весь периметр крыши.

  5. Проложите кабель через желоба и водосточные трубы

    Как только вы достигли конца линии крыши, вы можете начать укладывать нагревательный кабель в желоб. Здесь кабель может быть уложен на дно водосточного желоба или может быть подвешен с помощью подвесок или S-образных крюков, прикрепленных к петлевым частям нагревательного кабеля.

    Когда вы дойдете до водосточных труб, вставьте кабель в виде петли вниз в водосточную трубу, протянув петлю как можно ниже.

    Продолжайте устанавливать кабель водосточного желоба обратно к начальной точке кабеля, затем пропустите конец кабеля через последний водосточный желоб к выходу.

    Вставьте кабель в розетку GFCI и убедитесь, что нагревательный кабель работает правильно. Убедившись в правильности установки, оставьте кабель отключенным, пока не пойдет снег. Для экономии энергии держите кабель отключенным, когда на крыше нет снега или льда.

    Когда следует звонить специалисту

    В очень высоких домах с высокими крышами перспектива работать на много футов над землей на удлинительной лестнице может нервировать. Если вас это беспокоит, не искушайте судьбу. Нервный домашний мастер склонен к несчастным случаям. Специалист по кровле или профессиональный разнорабочий может выполнить эту работу по доступной цене. Профессиональная установка нагревательного кабеля также полезна, если у вас уже установлены новые водосточные желоба или новая кровля.

        Плюсы и минусы установки тепловых кабелей для борьбы с ледяными дамбами

        По мере того, как погода становится холоднее, самое время выполнить плановое техническое обслуживание дома, например, прочистить водосточные желоба, чтобы подготовиться к зимнему сезону. Ваша крыша в хорошем состоянии и готова к очередной снежной ледяной зиме на Среднем Западе?

        Одной из трудностей жизни в климате, предрасположенном к снегопадам и ледяным бурям, является образование ледяных дамб на крыше. Наледь — это скопление льда и снега на краях и карнизах крыши. Это может привести к образованию красивых сосулек, а также к повреждению вашей крыши, разрушению желобов и проникновению воды.

        Что вызывает ледяные заторы?

        После значительного снегопада с устойчивыми отрицательными температурами ваша крыша может быть покрыта толстым слоем снега. В идеале ваша крыша должна быть такой же температуры или холоднее, чем воздух снаружи, чтобы снег таял с внешнего слоя и испарялся или стекал с верхней части ледяной корки. Однако часто тепло дома просачивается через потолок на чердак и через крышу. Это делает крышу теплее, чем температура наружного воздуха, и тает нижний слой снега, лежащего на ней. На скатных крышах растаявший снег стекает по крыше — под снежный покров. Но края крыши более холодные, так как они висят над холодным воздухом, а не сидят на вершине дома, пропускающего тепло. Когда сток достигает более холодных краев, он замерзает, блокируя дальнейший сток, как плотина.

        Со временем эта ледяная насыпь накапливается; это может произойти очень быстро, особенно если ваши желоба забиты. По мере того, как ледяная плотина растет, она предотвращает стекание воды с крыши, давая ей прекрасную возможность просочиться между швами черепицы и попасть в ваш дом. Это может привести к повреждению конструкции крыши и изоляции, проникновению воды и росту вредной плесени. Ледяные заторы также могут повредить желоба и создать опасность для людей и животных внизу.



        Как нагревательные кабели помогают предотвратить образование ледяных заторов?

        Греющие кабели, также известные как нагревательная лента, нагревательная проволока или кабели для льда на крыше, представляют собой нагревательные кабели, которые можно прикрепить к крыше. Если у вас есть проблемы с образованием льда на карнизах вашего дома и образованием ледяных дамб, прокладка нагревательных кабелей в проблемных зонах может показаться отличным решением, которое поможет растопить лед.

        Тепловые кабели проплавляют каналы через уже сформированные наледи, чтобы свести к минимуму накопление льда. В идеале они могут помочь обеспечить путь для стока таяния снега с вашей крыши, а не за плотиной. Это может помочь предотвратить проникновение воды в крышу и дом. Обычно их устанавливают по шаблону вдоль карнизов, в ендовах на крыше, вокруг дымоходов и световых люков, а также в желобах или водосточных трубах. Они могут быть полезным инструментом при использовании в комплексном плане удаления снега и льда для борьбы с протечками крыши. Они особенно полезны для очень ограниченных проблемных областей, где вы не можете устранить основную причину образования наледи. Однако, если в вашем доме широко распространены наледи, у вас, вероятно, есть проблемы с изоляцией чердака, вентиляцией или крышей.

        Ледяные плотины в доме чаще всего образуются

        • В ендовах крыши
        • На пологих крышах
        • Вокруг дымоходов и световых люков
        • На карнизе крыши (самое распространенное место)

        Греющие кабели часто первое, что приходит на ум домовладельцам, пытающимся справиться с ледяными дамбами. Прежде всего, очень важно понимать, что тепловые кабели НЕ препятствуют образованию наледи и не избавляют от нее совсем. Они просто протаивают каналы через образовавшиеся ледяные дамбы, чтобы свести к минимуму накопление и частично удалить снег с территории. Чтобы предотвратить образование ледяных заторов, вам нужно нацелиться на источник проблемы.



        Преимущества установки нагревательных кабелей

        Если нагревательные кабели установлены правильно и профессионально, они могут быть очень полезны для сведения к минимуму скопления воды за ледяными дамбами. Хотя они не являются постоянным решением, они являются отличным выбором, если вам нужно быстрое решение. Они также намного дешевле, чем герметизация утечек воздуха на чердаке, установка соответствующей изоляции и создание надлежащих систем вентиляции. Самым большим преимуществом является тот простой факт, что нагревательные кабели защитят ваши желоба от наполнения льдом, разрыва и повреждения вашей крыши.



        Недостатки установки нагревательных кабелей

        Для работы нагревательных кабелей требуется электричество. Если вы оставите их включенными на всю зиму, ваши счета за электричество обязательно увеличатся. Вам также нужно будет следить за ними, чтобы убедиться, что они не перегреваются и не потребляют больше энергии, чем необходимо. Нагревательные кабели могут защитить ваш дом от повреждений льдом, но они некрасивы и могут умалить его привлекательность. Поскольку они не решают основную проблему, такой подход может оказаться более дорогостоящим в долгосрочной перспективе.

        Чаще всего наледь образуется из-за плохой изоляции или вентиляции чердака, неправильной установки кровли или повреждения кровли.
