Фотореле для уличного освещения. Как подключить фотореле

Благоустройство придомовой территории часто нуждается в устройствах, использующихся для того, чтобы автоматически включать свет после наступления сумрака и отключать с рассветом.

В этих целях может использоваться как фотореле, так и астротаймер.

Первое устройство отличается своей простотой и доступной стоимостью, тогда как второй – сложностью конструкции и дороговизной. Именно поэтому все большее количество владельцев частных домов отдают свое предпочтение такому устройству для уличного освещения. Прежде чем приступить к его монтажу, следует разобраться во всех особенностях такого приспособления.

Конструктивно датчики могут быть как встроенными – выполненными в одном корпусе с датчиком, так и выносными. Последние отличаются своей герметичностью и высоким уровнем влагостойкости, соответствующим классу IP 65.

Дополнительно фотореле могут оснащаться специальными контроллерами. Они обладают таймерами, предоставляющими возможность установки времени включения и выключения.

Прибор может продаваться под разнообразными названиями. Нередко его называют фотодатчиком, фотоэлементом, световым датчиком, или же сумеречным выключателем.

Несмотря на это, функциональность всех перечисленных устройств одинакова. Именно поэтому они отличаются примерно одинаковым способом подключения, о котором речь пойдет ниже.

Содержание статьи

  • Как подключить фотореле для уличного освещения через выключатель
  • Как работает фотореле
  • Подключение фотореле к светодиодному прожектору
  • Схема подключения

Как подключить фотореле для уличного освещения через выключатель

Подключение преимущественно происходит посредством стандартного одноклавишного выключателя. В таком случае не надо будет постоянно отправляться в щитовую чтобы включать и отключать питание.

При соединении фотореле в распределительной коробке через выключатель будет четыре соединения. Фаза питания в такой ситуации будет постепенно поступать по такой цепочке:

  • автомат питания;
  • выключатель;
  • датчик;
  • непосредственно фонарь.

Независимо от выбранной схемы, световой датчик ни в коем случае не должен находиться в месте, которое может освещаться фонарем.

Как работает фотореле

Главным функциональным элементом фотореле считается фоторезистор или же фототранзистор. Они способны менять собственные параметры при изменении освещения. Если на эти приспособления попадает необходимое количество света, то цепь будет оставаться разомкнутой.

У каждого устройства существует собственная настройка чувствительности. Ее порог срабатывания можно задать вручную. На таких распространенных на рынке моделях, как ИЭК ФР-601 и ФР-602, это делается при помощи регулятора. Он может выставляться в диапазоне от «+» до «-». Достаточно один раз настроить устройство на включение освещения в нужное темное время суток и на выключение.

Важно! Если выбрать максимальное положение, фотореле будет включаться в даже в темный облачный день. В минимальном положении устройство начнет работать в кромешной тьме.

Подключение фотореле к светодиодному прожектору

Самой доступной и понятной для пользователей схемой подсоединения является прямой монтаж к сети электроснабжения. На прибор обязательно необходимо подать 220В, то есть фазу и ноль.

Все провода этого устройства, как правило, окрашены в разный цвет.

Это важно. По паспорту, который прилагается к фотореле, нужно определить вход фазы подключения и выход на светильник.

В этом плане следует выделить такую закономерность:

  • ноль: синий провод;
  • входная фаза: коричневый провод;
  • выход на прожектор: красный провод.

На проводе, осуществляющем выход на нагрузку, фаза возникает лишь в момент срабатывания прибора. Ее нужно заводить непосредственно в сам прожектор.

Важно! В классическом исполнении устройства длины провода может не хватить. Для наращивания нужно использовать кабель с сечением 1,5 мм².

Схема подключения

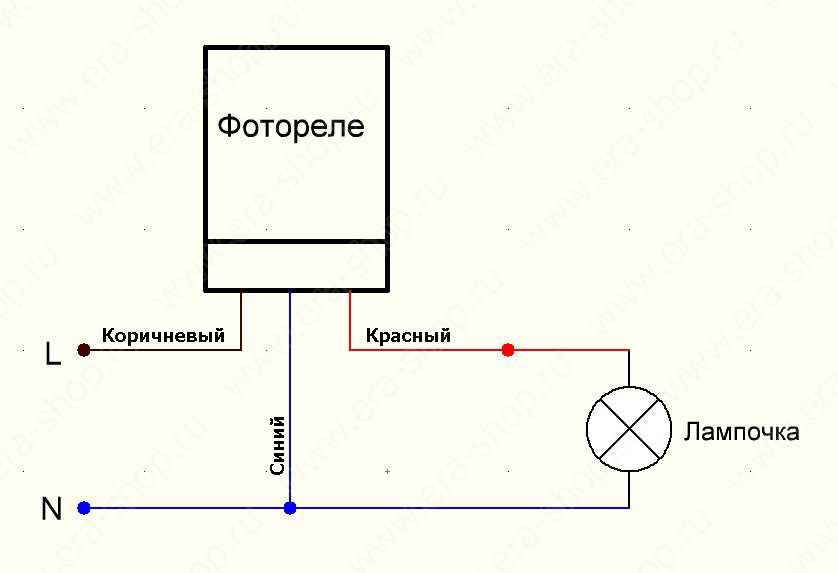

На вход датчика света надо завести фазу и ноль. С места выхода фаза идет на нагрузку. Под ним подразумевается фонарь, который должен срабатывать при наступлении ночи. Ноль на нагрузку должен идти от автомата или же с нулевой шины эдектрощитка.

В соответствии с правилами монтажа соединение уместно выполнять в распредкоробке. Она должна обладать соответствующей герметичностью. Это обусловлено тем, что в большинстве случаев коробка размещается на улице недалеко от прожектора. Ниже показана наиболее часто используемая схема подключения:

Дополнительно может понадобиться пускатель. Он добавляется в схему в тех случаях, когда включать нужно довольно мощный уличный прожектор, расположенный на столбе. Такое устройство, как магнитный пускатель, неплохо переносит пусковые токи, будучи рассчитанным на постоянное срабатывание прожектора.

Из этой статьи вы могли узнать, как правильно подключать фотореле своими руками. Как видите, все эти работы можно выполнить самостоятельно без соответствующего опыта или же навыков, достаточно всего лишь следовать схемам!

Как подключить светодиодный прожектор

Каких-то несколько лет назад только состоятельные люди могли позволит себе такие устройства, как светодиодные светильники. Датчики движения также относились к категории дорогостоящего оборудования. Сейчас не только владельцы элитных особняков, но и обладатели скромных дачных домиков ищут информацию о том, как подключить светодиодный прожектор к сети, на что необходимо обращать внимание во время проведения подготовительных работ. Естественно, что внимание пользователей привлекают превосходные энергосберегающие характеристики светодиодного освещения, 40000-50000 часов эксплуатационного ресурса. Не последнюю роль играет красивый оттенок светового потока, возможность создания узконаправленного луча.

Конструктивные особенности

Многие производители используют алюминий при создании корпуса. В зависимости от стоящих целей изделия комплектуются рефлекторами, необходимыми для рассеивания светового потока либо для обеспечения направленного пучка света. При производстве рефлекторов используют стекло, пластик. Работоспособность устройства обеспечивает светодиодная матрица, которая заметно нагревается в процессе работы. Долговечность оборудования напрямую зависит от характеристик радиатора, с помощью которого отводится тепло. Чем стабильнее работа электросети, тем дольше прослужит лампа. Частота перепадов напряжения напрямую сказывается на ресурсе. Все чаще стали устанавливать прожекторы с датчиком движения, позволяющие повысить уровень безопасности в пределах определенного периметра.

Основные этапы подключения прожектора

Потребителям, желающих установить прожектор на основе светодиодов стоит ознакомиться с определенными рекомендациями. Тогда возникнет полное понимание вопроса, как подключить светодиодный прожектор к сети, удастся избежать ошибок, возникающих в процессе монтажа:

• Как ни странно, но начинать работу рационально с определения точки монтажа. Целесообразно даже начертить схему, на которой должна быть выделена территория для освещения. Исходя из этих данных следует приступать к подбору удачного места.
• Существует множество вариантов крепления светильников. Для достижения поставленной цели подойдут стены и потолочные участки, столбы и отдельные части конструкций. Обязательно предварительно проверьте возможность использования стандартных крепежных элементов, которые идут в комплекте. Помните, что не последнюю роль играет близость проводки при определении подходящей точки. Иногда оказывается, что затраты на подключение электросети оказываются выше, чем приобретение прожектора. В таких обстоятельствах логично задуматься об использовании аккумулятора, ведь уровень потребления энергии минимален.
• Обязательно продумайте соответствие потребляемой мощности и высоты установки. Эти параметры взаимосвязаны. Если вы используйте оборудование со скромными характеристиками, не размещайте его выше 15 метров.
• Примерный перечень материалов, необходимых для достижения цели включает в себя бокорезы, изоленту, комплект отверток. Обязательно захватите с собой паяльник, удобный инструмент для зачистки проводов.

Порядок проведения монтажа прожектора

Что касается подключения, то перед этим процессом внимательно изучите инструкцию. Если в рекомендациях нет информации о полярности, то логично его игнорировать в своих дальнейших действиях. Для подключения применяйте надежный проводник, способный выдерживать повышенную температуру в процессе использования. Идеально подойдет медный проводник, сохраняющий работоспособность даже при нагреве до +140-150 °C. Не забывайте, что некоторые экземпляры требуют заземления.

Удалите крышку со светильника для того, чтобы открыть доступ к клеммам. Соедините провода в полном соответствии со схемой, прилагаемой производителем. Для надежности соединения используйте паяльник. При завершении подключении не забудьте о хорошей изоляции каждого соединительного участка. Закрутите крышку или воспользуйтесь защелками в зависимости от комплектации, модели прожектора.

Как подключать прожекторы с датчиками

Если рассматривать прожекторы с датчиком движения, то целесообразно обращать внимание на диапазон настроек, заложенных на заводе. На сегодняшний день все чаще в продаже попадаются модели, которые регулируются по следующими направлениям:
• Параметры чувствительности. Чем «грубее» заданные параметры, тем реже будет количество ложных срабатываний. При внесении изменений надо помнить о конкретных эксплуатационных условиях.
• Показатели светочувствительности. С этими настройками все намного проще. Устройство буде включаться после срабатывания фотоэлемента. Пользователю предлагается самостоятельно определять характеристики минимально допустимой естественной освещенности.
• Не будем забывать о таймере, задающем время срабатывания. После фиксации движения либо изменения тепловых значений, прожектор включится на тот промежуток времени, который задан пользователем. В разных моделях диапазон возможностей существенно различается. Вы можете добиться включения на 10 секунд и на 10 минут.
Особых сложностей, проблем при монтаже светодиодного оборудования не возникает. Надо лишь внимательно подойти к прочтению инструкции, четко выполнять рекомендации завода, выпустившего осветительный прибор.
