Схема подключения двух выключателей на одну лампочку

На чтение 8 мин Просмотров 4.2к. Опубликовано 21.03.2021
Обновлено 05.09.2021

Содержание

1. Плюсы и минусы управления с нескольких точек
2. Какие выключатели применить
3. Проходной выключатель
4. Схема подключения двух приборов
5. Условия безопасности

В некоторых случаях возникает потребность полноценно управлять освещением из двух точек. Это может быть нужно на производстве в длинных проходах или на складах с несколькими выходами. Человек, вошедший через один вход, может выйти через другой и выключить за собой свет. В быту такая необходимость может возникнуть в спальне – включение освещения удобно производить при входе, а выключение – рядом с кроватью. Создание таких схем возможно, но есть некоторые особенности, которые предлагаются к ознакомлению.

Плюсы и минусы управления с нескольких точек

Основным достоинством решения подключить 2 выключателя на 1 лампочку является повышение уровня комфорта. Такая схема позволяет не тратить время на возвращение к месту установки коммутационного аппарата, чтобы деактивировать освещение. Также применение подобного принципа управления позволяет экономить электроэнергию за счет уменьшения времени работы осветительных элементов.

Минусов у подобной системы немного, но главный из них – по положению одного выключателя невозможно определить, подано ли напряжение на светильники. Также к минусам можно отнести необходимость принятия дополнительных технических решений при необходимости приоритетного управления светом с центрального пульта.

Какие выключатели применить

На обычных (ключевых) коммутационных элементах, работающих на замыкание-размыкание, можно реализовать различные схемы подключения двух включателей на одну осветительную лампу.

Если коммутационные приборы соединить параллельно, можно включать лампу из двух мест. Но если один включатель уже замкнут, выключить свет посредством второго не получится.

Если два прибора соединить последовательно, можно независимо отключать освещение из двух пунктов. Если один аппарат отключен, вторым включить лампу невозможно.

Проходной выключатель

В этом случае надо применять проходные (маршевые) выключатели освещения. Внешне они в большинстве случаев не отличаются от стандартных, но имеют специфичную контактную группу.

Два положения контактной группы маршевого переключателя.

Если ключевой аппарат в одном положении размыкает электрическую цепь, а в другом замыкает, то маршевый прибор работает по-другому. В одном положении он замыкает одну цепь (другая разомкнута), во второй позиции замкнута, наоборот, вторая цепь (первая разорвана). Поэтому такие приборы часто называют переключателями.

Маршевые аппараты бывают в одноклавишном и двухклавишном исполнении. Вторые отличаются наличием двух контактных групп, которые независимо управляются двумя клавишами.

Схема контактов одноклавишного и двухклавишного проходного прибора.

Иногда на фронтальную сторону проходного прибора наносят маркировку в виде лестничного марша или двух стрелок.

Маршевый выключатель с двумя стрелками на передней панели.

Но единых требований к нанесению обозначений на передней панели коммутационных приборов не установлено. Многие производители, как мировые гранды электротехнической индустрии, так и малоизвестные фирмы, часто пренебрегают такой маркировкой. Поэтому определить назначение аппарата можно другими способами:

• спросив у продавца;
• изучив паспорт на включатель;
• по обозначениям на тыльной части.

На задней части обычно наносится схема контактной группы и подсоединение каждого элемента к клеммам.

Тыльная сторона проходного переключателя с нанесенной схемой подключения.

Схема подключения двух приборов

Маршевый переключатель можно применять в качестве обычного коммутационного прибора, но это нерационально – он стоит дороже стандартного ключа. Приборы с перекидной группой специально выпускаются для организации схем освещения, независимо управляемых с двух и более точек.

Схема управления освещением из двух мест.

Такая схема собирается из двух последовательно соединенных маршевых приборов. Очевидно, что в каком бы положении ни находился один из выключателей, вторым всегда можно замкнуть или разомкнуть цепь питания светильника.

Если нужна схема управления из трех и более мест, то совместно с маршевыми переключателями надо использовать перекрестные аппараты. На одних проходных такую систему не построить. Зато, если есть два проходных двухклавишных прибора, можно организовать независимое включение двух источников света из двух разных мест.

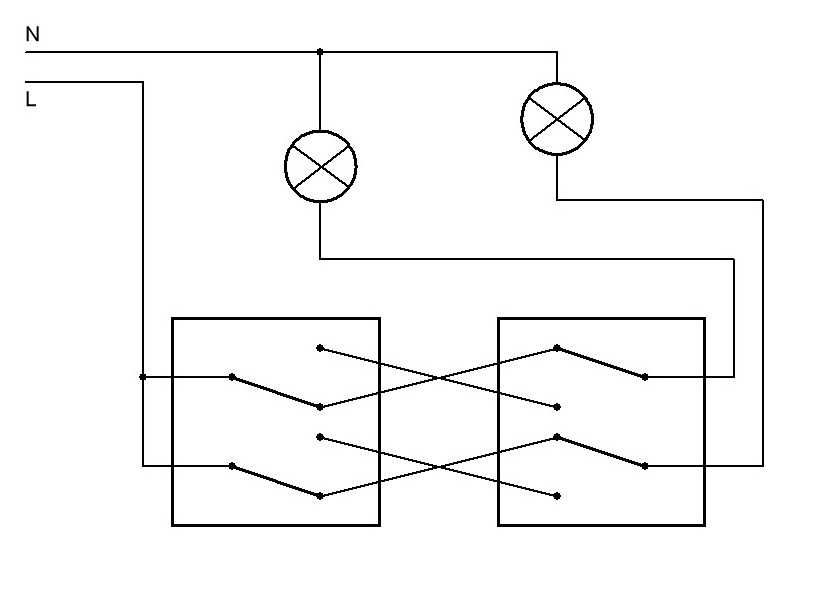

Схема управления двумя светильниками из двух мест.

Такая схема пригодится, например, там, где в одном помещении есть две системы освещения – общая и локальная. Так можно ступенчато устанавливать два уровня яркости.

Читайте также

Как подключить проходной одноклавишный выключатель

Условия безопасности

Главное условие безопасной эксплуатации системы освещения – все ее элементы должны быть исправны. В процессе работы за этим надо следить и вовремя заменять вышедшие из строя элементы (также соблюдая правила охраны труда).

Монтаж элементов схемы освещения надо выполнять так, чтобы токоведущие части были недоступны для преднамеренного или случайного прикосновения. Все соединения в распредкоробках по окончании работ и перед первой подачей напряжения должны быть заизолированы. Применяемые коммутационные элементы должны быть с запасом (не менее 20%) рассчитаны на полный ток нагрузки.

Очевидно, что нет смысла искать прибор, рассчитанный на ток более 10 ампер – такая нагрузка будет отключаться автоматическим выключателем защиты линии.

Если схема будет эксплуатироваться в сети TN-S или TN-C-S (с наличием проводника защитного заземления PE), то этот проводник должен обязательно прокладываться до каждого светильника. Если на момент монтажа его некуда подключать (например, если применяются лампы накаливания), то в будущем он все равно пригодится при замене осветительных элементов на более современные. Если применяются светильники с 1 классом защиты, заземление является единственным способом обеспечить безопасность при работе. У таких приборов проводник PE должен обязательно подключаться к клемме, обозначенной знаком заземления (или буквами PE). Без заземления такие люстры эксплуатировать нельзя.

Подключать схему надо к отдельному автоматическому выключателю в распредщите. Многолетним опытом установлено, что сети освещения выполняются медным проводом с сечением 1,5 кв.мм. Большее сечение неоправданно экономически, меньшее может не пройти по току нагрузки и механической прочности. Для защиты такой линии надо устанавливать автомат на ток 10 А. Если применить защитный аппарат с большим током, то его чувствительности может не хватить, что приведет к перегреву проводов и оплавлению изоляции. Применение автоматов с меньшим током должно быть подтверждено расчетом – он не должен ложно срабатывать при номинальной нагрузке с запасом в 20-30%. Во многих случаях могут быть использованы автоматические выключатели на 6 ампер, особенно при построении сети освещения на светодиодных лампах.

Также будет полезно: 4 шага для установки выключателя на стену

Подключение двух выключателей к одной лампочке не должно вызвать непреодолимых трудностей у мастера, имеющего хотя бы начальные познания в электротехнике. Материалы этого обзора окажут помощь в случае сомнений.

схема подключения, как правильно подключить светильник и сделать проходное управление

Обычно в помещении монтируют всего один выключатель, у самого входа. Однако это не всегда удобно. Существуют ситуации, когда уместнее будет подключить два выключателя на одну и ту же лампочку.

Содержание

• 1 Преимущества управления освещением двумя выключателями
• 2 Какие выключатели нужны: особенности конструкции
• 3 Схема подключения двух выключателей
  • 3.1 Комплектующие и приборы
  • 3.2 Принцип работы
• 4 Условия безопасности
• 5 Основные выводы

Преимущества управления освещением двумя выключателями

К лампе можно подключить  сразу несколько переключателей. Они называются «проходными», «дублирующими» или «перекидными». Подобная схема обеспечивает удобство управления приборами электроосвещения в следующих случаях:

1. Длинный коридор. Перекидной выключатель часто монтируют в учебных заведениях и медицинских учреждениях. Однако протяженные коридоры встречаются и на производстве, и в обычных жилых домах, и в общежитиях. Во всех перечисленных случаях намного удобнее будет поставить на лампы верхнего освещения несколько выключателей так, чтобы ими можно было управлять из разных мест помещения.
2. Лестницы. Будь то лестница в специализированном учреждении, в подъезде или доме, установка нескольких переключателей будет способствовать безопасности жильцов, сотрудников и посетителей. При небольшом количестве освещения, на любой лестнице будет очень легко оступиться и получить серьезные травмы.
3. В проходных помещениях и крупных строениях с несколькими входами. Это могут быть гаражи, хозяйственные постройки, цеха, склады и сараи. Чтобы не было необходимости идти до другого входа в темноте, затем искать выключатель наощупь или с фонариком, лучше сразу установить по коммутатору у каждой двери. Это каждый раз будет экономить силы и время.
4. Спальни. Намного удобнее управлять светом, если в спальне установлено несколько коммутаторов. Один выключатель нужно смонтировать на пороге комнаты, и один рядом с кроватью. Таким образом, вечером лампы можно выключать, не поднимаясь с постели. При этом, покидая помещение, нет необходимости каждый раз приближаться к кровати снова. Его можно будет выключить сразу, у дверного проема.

Какие выключатели нужны: особенности конструкции

Обычные выключатели нельзя поставить в качестве проходных. Их конструкция не предусматривает такой возможности в принципе. В выключенном состоянии, контакты обычного переключателя размыкают электрическую цепь. Даже если ввести в схему второй выключатель, это ни на что не повлияет. Если первый переключатель находится в размыкающем цепь положении, второй не сможет зажечь электричество.

В это же время, переключатели должны быть подключены к одной цепи. Так как им придется управлять одной лампой, их надо соединить.

Чтобы справиться с этой задачей, были разработаны специальные проходные переключатели.

Важно! Чтобы контролировать лампы из 3х и более мест, существуют схемы на «перекрестные переключатели». Ими заменяют устройства проходного типа, но не наоборот. Перекрестные выключатели обойдутся пользователю дороже, но их цена оправдана. Со своими задачами они справляются успешно.

Лицевая сторона перекидных коммутаторов внешне схожа с устройствами обычного типа. Некоторые производители добавляют на клавиши рисунок в виде вертикально размещенных треугольников, смотрящих острыми углами в противоположные стороны. Однако принципиальные отличия находятся с обратной стороны.

Перекидные выключатели с одной кнопкой имеют три клеммы для соединения с проводкой. Обычное устройство имеет всего 2 клеммы. Перекрестный выключатель с одной клавишей располагает 4.

С помощью двухклавишных коммутаторов можно как соединить лампочки на один выключатель, так и запускать две группы ламп одного и того же светильника.

Двухклавишный переходной коммутатор должен иметь 6 клемм для соединения с проводкой. Обычный двойной переключатель имеет 3 клеммы. В то же время, перекрестный коммутатор будет иметь 8 клемм.

В обычном коммутаторе цепь может находиться в двух положениях:

1. Замкнутое.
2. Разомкнутое.

Важно! Однако конструктивное отличие проходного выключателя обеспечивает важную особенность схемы его подключения. Цепь идет от него по 2 линиям сразу. В каждом положении выключателя, одна из цепей разорвана, а вторая замкнута. Таким образом, пролегающая через коммутатор цепь никогда не бывает разомкнута окончательно.

Схема подключения двух выключателей

Как выглядит схема подключения двух выключателей на одну лампу:

1. Два проходных, или дублирующих переключателя, соединяются последовательно. Их нужно расположить в промежутке промеж фазы и люстры, или любым другим бытовым прибором, работающим от электроэнергии. Каждый выключатель соединяется с другим посредством 2-х проводов.
2. Если перевести клавишу управления в режим «выключения», электрическая лампа прекратит работу. В этом случае фазный провод размыкается. Однако каждый из проходных коммутаторов, включенных в цепь, по-прежнему может запитать лампу. Когда замыкается контакт на одном включателе, то же самое автоматически произойдет с контактом на другом.
3. Клемма под фазу в переключателях этого типа, как и в обычных устройствах, находится по одну сторону. Выходные клеммы под соседний коммутатор располагаются с другой стороны. Эти 2 клеммы на каждом из приборов нужно соединить между собой, при этом порядок подключения неважен.
4. После этого подводится оставшаяся проводка. На один переключатель уходит фаза, а на другой – нужное электрическое устройство, подсоединенное к нулю.
5. Все устройства подключаются через распределительный блок. Под 2 группы потребляющих электричество ламп, потребуются двойные выключатели. У них должно быть на одну клавишу больше. И, соответственно, больше на 1 клемму.

Для организации такой схемы понадобятся выключатели с различными модификациями. Один должен быть рассчитан на соединение с фазой сверху. Второй должен быть выпущен для подключения фазы через низ.

Комплектующие и приборы

Составляющие схемы электролинии:

1. Ответвительная коробка. В ней электрические кабели помещения собираются между собой.
2. Кабели.
3. Лампа, или другой тип подключаемого устройства.
4. Сами проходные коммутаторы.

Проходной коммутатор должен подключаться при помощи трехжильного кабеля. Возможные варианты:

• ВВГнг-Ls 3х1,5 мм2;
• NYM 3х1.5 мм2.

Трехжильный кабель состоит из:

• токопроводящей жилы;
• изоляции из ПВХ-пластиката;
• 2-х видов защитных оболочек.

Принцип работы

Управление светом несколькими переключателями возможно постольку, поскольку при нажатии кнопки на корпусе, одна цепь разрывается, а другая замыкается. Вследствие этого, в цепи из-за переходного выключателя происходит процесс коммутации. Это означает, что движение электрического тока перераспределяется после того, как управляющая клавиша изменит свое положение. Обычное устройство в этот момент просто замыкает или разрывает контур. Принцип работы перекидного коммутатора отличается тем, что при нажатии на кнопку, прибор перебрасывает ток с ветки на ветку.

На некоторых, особо качественных изделиях, производитель рисует внутри схему подключения. Обычно фазная клемма располагается сверху, а 2 коммутаторные – снизу.

Собирать выключатель нужно в подрозетнике. Для начала, нужно найти общий, фазный выход. Если вы не уверены в своих выводах, а схема отсутствует, можно взять любой тестер. Также подойдет и отвертка с индикатором, на батарейке.

Интересно! Пройдитесь щупами прибора по контактам. Проверяйте их как в положении включения лампы, так и в обратном. Во всех этих состояниях, тестер при контакте с клеммой должен издавать звуковой сигнал, или выдавать цифру «ноль» на дисплее. На эту общую клемму и пойдет кабель с фазой.

Оставшиеся клеммы соединяете двумя проводами с другим переключателем. Перед этим, над ним нужно произвести ту же манипуляцию:

• найти общую клемму;
• подвести к ней фазный провод для лампы;
• свободные жилы подключить к соседнему коммутатору.

В конце процедуры, нужно собрать схему воедино в распределительном блоке. В нее должны отходить 4 трехжильных провода:

• кабель питания на распределительной коробке;
• кабель на 1-й переключатель;
• кабель на 2-й переключатель;
• провод, идущий к лампе.

Монтаж облегчает цветовая маркировка. Распределение цветов на кабеле ВВГ:

• белый или серый провод уходит на фазу;
• провод синего цвета предназначен для ноля;
• желто-зеленый провод – заземление.

Для ВВГ существует и другой вариант маркировки:

• белый или серый провод под фазу;
• коричневый – под ноль;
• черный – под «землю».

Как подключить кнопку к сети правильно, будет ясно из порядка сборки:

1. Нулевой провод на автомате соединяется с нолем, отходящем от лампы. Делается это при помощи клемм ваго.
2. Затем подключаются провода заземления. Для этого понадобится заземляющий проводник.
3. «Земля» вводного провода подключается к«земле» лампы. Потом эта жила должна уйти на корпус устройства.
4. Следующие шаги – соединение фазных проводников. Вводная фаза подключается к фазе, идущей на общую клемму 1го переключателя.
5. Общий фазный провод от 2го коммутатора, при помощи особого зажима, подключается к фазному проводу нужного устройства.
6. В конце нужно соединять между собой жилы коммутаторов.

После завершения работ, подавайте напряжение на сеть. Не забудьте проверить, как работает лампа.

Важно! Общая клемма может оказаться любой. Даже если вы уже использовали проходные переключатели, на устройствах от другого производителя расположение общей клеммы может быть совершенно иным. Если какой-то из контактов выглядит более удаленным, чем другие два, это еще ни о чем не говорит. Самый верный вариант обнаружить нужную клемму – воспользоваться тестером. Также допустимо использовать индикаторную отвертку.

Условия безопасности

Монтаж подобной схемы не отличается особой сложностью. Однако, для успешного проведения работ, необходимо соблюдать ряд требований безопасности. Как сделать работу правильно:

1. Обязательно обесточьте квартиру/здание/этаж перед началом работ.
2. Только по положению управляющих клавиш на одном из выключателей, не получится определить – включен или выключен осветительный прибор. Если вы надумали менять лампочку, обязательно отключите перед этим подачу света на распределительном щитке. В противном случае, вы рискуете своим здоровьем. Лампа может и взорваться прямо перед вашими глазами.
3. Если приходится скручивать концы проводов, для надежности их следует пропаять и закрепить при помощи изоленты.
4. Фурнитура и ответвительный блок должны быть закреплены максимально устойчиво.
5. Сечение кабеля должно быть подобрано, исходя из мощностей поступающей электроэнергии и самой лампы.

Основные выводы

Проходные выключатели – отличный вариант коммутаторов для больших или протяженных помещений. Целесообразность их применения неоспорима. Однако, чтобы правильно подключить два выключателя проходного типа своими руками, необходимо хорошо представлять себе схему и соблюдать обязательные требования безопасности.

Предыдущая

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

Следующая

ОсвещениеКак организовать освещение в зале кафе, бара или ресторана

[Правильно] Схема подключения двухстороннего переключателя и проводка

Эй, в этой статье мы рассмотрим схему подключения двухстороннего переключателя и проводку. Мы знаем, что есть много применений двухпозиционных переключателей для подключения освещения лестницы, освещения спальни и других мест. Существует три процедуры или метода подключения двухпозиционного переключателя. Итак, мы увидим все три метода или процедуры. Как правило, основной целью использования двухпозиционного переключателя является управление нагрузкой из двух разных мест. В основном, он используется для управления светом.

Клеммы двухпозиционного переключателя

Двухпозиционный переключатель представляет собой не что иное, как однополюсный двухпозиционный переключатель. Двухпозиционный переключатель имеет в общей сложности три клеммы с именами L1, L2 и общую клемму. Верхняя и нижняя клеммы называются L1, L2. Средний терминал известен как общий.

Два положения переключателя на два направления. В позиции 1 общая клемма подключена к клемме L1, а в позиции 2 общая клемма подключена к клемме L2.

См. также:  Схема подключения и проводка платы электрического переключателя

Подключение двустороннего переключателя: метод 1

Процедура подключения

1. Соедините клемму L1 обоих переключателей вместе.

2. Соедините клемму L2 обоих переключателей вместе.

3. Подсоедините общую клемму переключателя 1 к фазной или активной клемме источника питания.

4. Подсоедините общую клемму выключателя 2 к любой клемме фонаря.

5. Подключите остальную клемму фонаря к нейтральной клемме источника питания.

Наконец, перепроверьте всю вашу схему с помощью приведенной выше схемы, если все соединения выполнены правильно

Работа схемы

Когда общий вывод обоих переключателей подключен к выводу L1, свет загорится.

Когда общая клемма обоих выключателей подключена к клемме L2, свет загорится.

Когда общий вывод переключателя 1 подключен к L1, а общий вывод переключателя 2 подключен к L2, свет не будет светиться.

Когда общая клемма переключателя 1 подключена к L2, а общая клемма переключателя 2 подключена к L1, свет не будет светиться.

См. также:  [Правильный] Схема подключения и подключения трехходового переключателя

Подключение двустороннего переключателя: метод 2

Процедура подключения

1. Соедините общие клеммы обоих переключателей вместе.

2. Подключите клемму L1 обоих переключателей к фазе или клемме под напряжением источника питания.

3. Подсоедините клемму L2 обоих выключателей к любой из клемм лампы.

4. Подключите остальную клемму лампы к нейтральной клемме источника питания.

Наконец, просмотрите свое подключение с помощью приведенной выше схемы подключения.

Работа схемы

Когда общий вывод переключателя 1 подключен к L1, а общий вывод переключателя 2 подключен к L2, свет загорится.

Когда общая клемма переключателя 1 подключена к L2, а общая клемма переключателя 2 подключена к L1, свет загорится.

Но, когда общий вывод обоих выключателей подключен к выводу L1, лампочка не загорится.

Когда общая клемма обоих выключателей подключена к клемме L2, лампочка не светится.

Читайте также:

Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Как подключить 2-позиционный переключатель, управляющий одной лампой

Поставить лайк и поделиться

При установке электрооборудования в доме используются различные типы переключателей, используемых для управления лампами, которые служат разным целям. Вы, будучи установщиком или ответственным инженером, всегда должны указывать, какие типы переключателей использовать и почему их следует использовать. Например, отличить двухпозиционный переключатель от однопозиционного.

Простой способ замены автоматического выключателя.

Двухпозиционный переключатель является одним из типов переключателя/управления, используемого в электроустановке дома. Этот конкретный пост посвящен только этому типу переключателя (двухпозиционный переключатель). Я расскажу о внутреннем соединении, внешнем соединении 2-позиционного переключателя и о том, как мы можем запустить соединение в нашей установке.

Что такое двухпозиционный переключатель, управляющий одной лампой.

Двухпозиционный переключатель, управляющий одной лампой, представляет собой ситуацию, когда можно управлять одной лампой из двух разных мест. Точно так же, как выключатель, управляющий лампой на ступенях или лестнице. Вы обнаружите, что свет управляется двумя разными переключателями. Это означает, что когда мы ВКЛЮЧАЕМ свет на одном конце, мы можем в равной степени ВЫКЛЮЧАТЬ или ВКЛЮЧАТЬ его на другом конце.

Почему мы устанавливаем этот тип переключателя в нашем здании (2-позиционный переключатель).

Мы всегда устанавливаем этот тип управления выключателем в нашем здании/доме, чтобы у нас был доступ к управлению нашими лампочками из разных мест. Скажем, например, входя в комнату ночью, я могу найти переключатель возле двери, чтобы включить свет, чтобы я мог видеть с его помощью. Поэтому, когда я ложусь спать, я могу точно так же ВЫКЛЮЧИТЬ тот же переключатель с другого переключателя рядом с кроватью. Другой пример: когда я поднимаюсь по ступенькам наверху, на нижнем этаже я включаю переключатель, чтобы увидеть ступеньки. Итак, дойдя до последнего шага, я могу решить выключить тот же свет от другого переключателя.

2-позиционный переключатель очень важен для дома, офиса или магазина.

Как подключить двухпозиционный переключатель?

При установке этого типа системы управления переключением вам понадобятся следующие материалы.

• 2 фото 1 группового переключателя.
• Медный провод длиной 1,00 мм.
• Один держатель лампы и лампочки

После того, как вы, возможно, получили эти материалы, остается монтажное оборудование для выполнения задачи.

Установочное оборудование ;

1. Проволочный шкипер.
2. Изоляционная лента.
3. Электрический штабелер.
4. Отвертка.
5. Гайки и гвозди.

Как рассчитать счет за электроэнергию. легкое и простое руководство.

Внутренняя конструкция двухпозиционного переключателя.

Чтобы перейти к тому, как мы можем подключить 2-позиционный переключатель, очень важно знать, как этот переключатель устроен внутри и принцип работы.

2-позиционный переключатель можно также назвать однополюсным двойным через SPDT. Этот переключатель имеет три клеммы для подключения, которые помечены COM, L1 и L2 .

Внутреннее соединение коммутатора спроектировано таким образом, что COM подключается либо к L1 , либо к L2.

т.е. когда переключатель стоит в одном положении то либо COM подключен к L1 либо к L2 но к двум L1 и L2 вообще нельзя подключать. Например, если переключатель включен, то полюс COM входит в контакт с L1, затем, когда переключатель выключается, их полюс COM затем снимается с L1 и соединяется с L2.

Соединительные клеммы двухпозиционного переключателя.

Подключение двухпозиционных выключателей.

Теперь, когда мы знаем, как коммутатор работает внутри. Задача, которая у нас есть сейчас, состоит в том, как мы можем подключить этот переключатель, чтобы иметь возможность управлять нашей электрикой.

При подключении двустороннего переключателя всегда следует помнить, что через переключатель проходит только положительный провод. В то время как нейтральная линия идет прямо от источника к патрону лампы.

• Красный или активный провод от источника подключается к COM одного из переключателей, а черный/нейтральный провод идет непосредственно к патрону лампы.
• Подключите L1 первого переключателя к L1 второго переключателя, а затем подключите L2 к L2 второго переключателя.
• Со второго выключателя подключите COM к патрону лампы.

Схема подключения 2-позиционного переключателя

Альтернативный способ подключения 2-позиционного переключателя.

Можно использовать другие альтернативные методы подключения 2-позиционного переключателя. Использовался либо первый метод, который я объяснил, либо этот. Но метод двух работает безотказно.

Второй вариант можно реализовать, выполнив следующие действия;

• Запустите соединение от источника к коммутатору L1 и ответьте от L1 и подключитесь к L1 второго коммутатора.
• Запустите соединение с COM первого коммутатора на COM второго.
• Соединяет L2 двух переключателей и ответвляется от L2 к держателю лампы.

Для лучшего понимания используйте приведенную ниже схему при подключении переключателя.

Проводка двухпозиционного переключателя.
