Процесс установки выключателя дело нехитрое и совсем необязательно обладать специализированными навыками электрика, как, например, для выполнения работ по прокладыванию проводки. Можно просто изучить очередность работ, которая определяет, как подключить выключатель к лампочке, и следовать определенным правилам. Прежде всего, следует обратить внимание на выбор самого прибора.

Параметры выбора

Нужно определиться с видом, который будет соответствовать вашим требованиям
установки. Виды выключателей бывают такие:

клавишные – они нашли наиболее широкое применение. Несомненный их плюс – быстрота и простота установки. Для обоих типов проводки производится различное исполнение конструкции изделия, число клавиш может быть 1, 2, 3, 4;
диммеры – регулируемые выключатели, позволяющие управлением параметра мощности изменять насыщенность освещения;
таймеры – программируемые приборы, регулирующие процесс отключения и включения света. Более сложная конструкция такого изделия при установочных работах требует дополнительных навыков;
дистанционные – позволяют, находясь на определенном расстоянии, манипулировать освещением. Для этого используется такое приспособление, как пульт.

В этом списке перечислены практически все существующие выключатели, фото же размещено только для клавишных изделий.

Требования, которым нужно уделить внимание при покупке:

Перед покупкой следует уточнить индивидуальные параметры домашней сети, сюда входят напряжение и величина силы тока. Они помогут вам правильно выбрать прибор выключения света. Если не учесть эти параметры, будет произведена некорректная установка выключателя. Последствия могут привести к замыканию или возгоранию, что способно спровоцировать пожар в помещении.
Еще один параметр выбора – тип проводки. Она бывает скрытой и открытой. Учитывая этот фактор, конструкция будет предусматривать два вида установки, определяющих, как подключить выключатель света. В данном случае они бывают двух видов – скрытые или накладные.
В зависимости от сложности и объема освещения может находиться различное количество клавиш на выключателе. Например, для освещения с тремя параллельными цепями вам понадобится прибор трехклавишный. Вы выбираете такой, который подходит для вашего расположения источников света.

Одноклавишный выключатель для открытой проводки

Когда в доме производится ремонт и меняется месторасположение электрических линий или они проводятся впервые, сначала нужно произвести укладку проводов и только потом определиться, как подключить выключатель света. Можно также воспользоваться старым посадочным местом, если вы производите просто замену старого прибора.

С выбором мы определились ранее, теперь можно приступать непосредственно к монтажу. Рассмотрим, как правильно подключить выключатель:

Отключаем электричество в комнате, в которой вы планируете производить установку, или во всем помещении, если ваши комнаты не имеют индивидуальных рубильников на входных распределителях.
Производим разборку нового выключателя наружного исполнения на составляющие – подрозетник, корпус и внутренний механизм прибора, можно использовать отвертку для таких работ.
Выполняем разметку точек крепления, прикладывая устанавливаемую деталь.
Высверливаем отверстия по меткам и забиваем дюбели в них.
Производим монтаж крепежными изделиями.
Устанавливаем механизм.
Приступаем к подсоединению проводов. На корпусе самого выключателя обычно представлена схема подключения. Что касается маркировки проводов, они исполняются в различном цветовом решении. Фаза обозначается белой или коричневой расцветкой; заземление представлено в зеленом, желтом цвете или их комбинациями; ноль выполняется черной, а иногда синей расцветкой. Концы проводов зачищаем на 2,5 см, вставляем в клеммы и фиксируем винтами.
Монтируем крышку и проверяем качество соединения тестером.

Как правильно подключить выключатель одноклавишный для скрытой проводки

Этот тип предусматривает предварительное приобретение специальных коробок, так как они не идут в комплекте. Выбор должен отталкиваться от места установки. По конструкции их можно квалифицировать так:

конструкции для бетонной или кирпичной стены;
устройство коробки под гипсокартон.

Установка одноклавишных выключателей обусловлена конструктивными особенностями данного устройства. Состоит такой прибор из самого механизма и декоративной крышки или панели. Последовательность технологии монтажа, описывающая, как подключить выключатель света, такая:

Делаем углубление для установочной коробки, выполнить его можно с помощью перфоратора со специальной фрезой нужного диаметра. Углубление должно быть немного больше по диаметру, чем устанавливаемая в него коробка, для того чтобы можно было произвести надежную фиксацию.
К месту установки должны быть предварительно выведены штробы для пропускания кабеля. Производим укладку, выводим провода в проделанную нишу.
Устанавливаем коробку под выключатель и выпускаем из нее концы провода. Коробку можно зафиксировать с помощью гипсовой штукатурки. Что касается гипсокартона, фиксация конструкции выполняется с помощью двух саморезов.
Разбираем наш выключатель на декоративную крышку, клавиши и корпус. Устанавливаем корпус в зафиксированную коробку.
Переходим к подсоединению. Как подключить провода к выключателю, мы рассмотрели на предыдущем примере. Разница заключается лишь в том, что для скрытой проводки нужно оставлять запас проводов не менее 10 см. Тогда как для открытого типа они выводятся по строго необходимой длине до контактов.
Осуществив подсоединение, вставляем механизм внутрь коробки и фиксируем всю конструкцию.
После монтажа проверяем тестером надежность соединения и устанавливаем крышку и клавиши.

Двухклавишный выключатель

Такие приборы предназначены для управления отдельными группами освещения. Последовательность подключения, показывающая, как подключить выключатель света, идентична одноклавишному варианту. Принципиально устройство можно представить, как соединение двух одинарных цепочек в одном корпусе. В двойном выключателе имеется три ввода, один контакт общий, а два остальных управляют отдельными группами освещения. При установке желательно общий контакт располагать внизу. Если на корпусе выключателя нет схемы подключения, определить назначение входов можно таким образом. Два входа, расположенные с одной стороны корпуса – это контакты для освещения, с противоположной стороны должен находиться один общий входной контакт. Рассмотрим, как подключить двухклавишный выключатель.

Последовательность подсоединения такая же, как и в одноклавишном выключателе. Все отличие заключается в количестве проводов. К одной фазе и одному нулю добавляется еще один нулевой провод. Каждый такой провод присоединяется к отдельной клавише, в то время как фаза остается одной общей.

Установка проходного выключателя

Нельзя представить современные течения оформления интерьера без внедрения новых технологий, это касается и осветительных приборов. Инновацией в этой сфере можно назвать проходной выключатель. Ярким представителем, производящим такую продукцию, является французская фирма «Легранд». Эта марка пользуется популярностью благодаря таким преимуществам, как быстрота и простота установки. Почему такие приборы названы проходными? Суть заключается в том, что одной единицей освещения можно управлять сразу несколькими выключателями, которые находятся в различных точках помещения. Этот вариант существенно отличается от обычного прибора общим устройством. Но даже визуально можно определить некоторую разницу. Двухклавишный выключатель имеет три входа, а проходной – шесть. Из этих шести входов два представляют собой фазу и ноль, а остальные четыре соединены между собой. Как подключить выключатель «Легранд»?

Последовательность работ по установке двухточечного проходного выключателя следующая:

Монтируются подрозетники в подготовленные места и к ним подводятся два трехжильных кабеля.
Такие же провода подводятся к светильникам.
Подсоединение выполняется по схеме, представленной на рисунке.

Производители рекомендуют использовать для установки таких выключателей именно трехжильный кабель. Сам процесс достаточно простой, особенно для человека, который знает, как подключить двухклавишный выключатель, но вот у новичка могут возникнуть трудности в выполнения работ по подключению.

Монтаж двухклавишного выключателя и розетки

Очень часто применяется совместное размещение выключателя и розетки на одной панели. Для таких работ нам понадобится подготовить два места для подрозетников. Первый для розетки, второй для выключателя. В подрозетник по штробе проводит трехжильный питающий кабель – для подключения фазы, нуля и заземления. Во второй подрозетник выводим два двухжильных провода для цепочек освещения. Теперь определимся, как подключить розетку с выключателем через распределительную коробку:

Обесточиваем сеть электроэнергии переводом рубильников в состояние ОТКЛ. Обязательно проверьте тестером или прибором отсутствие напряжения в сети.
Выполняем подготовку проводов в подрозетниках зачисткой концов на 10 мм, также необходимо оставить обязательный запас в 10 см.
Подрозетники соединяем между собой двухжильным проводом с синим цветом для нуля и белым для фазы.
Подключаем розетку, используем попарно провода синие для нуля, белые для фазы и по центру вставляем провод заземления. Фиксируем контакты винтами.
Монтируем механизм розетки в посадочное место.
В соседнем подрозетнике соединяем все нулевые провода между собой, для этого можно использовать специальные клеммы. Полученное соединение укладываем в подрозетник.
Подключаем фазовые провода. В основной вход вставляем белый провод, идущий от розетки. Два провода от освещения подсоединяем к вспомогательным входам и фиксируем все контакты.
Монтируем механизм выключателя относительно розетки и закрепляем.
Последним этапом является крепление общей декоративной рамки и установка клавиш. Вот мы и определились, как подключить двухклавишный выключатель, в проходном исполнении.

Как разобрать выключатель света своими руками: одноклавишный, двуклавишный

Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Содержание

Необходимый для разборки инструмент
Отключение электричества в доме
Демонтаж клавиши устройства
Демонтаж рамки выключателя
Разборка выключателя и демонтаж
Отключение проводов от прибора
Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)
LEGRAND
Wessen
LEZARD
Как разобрать выключатель света с регулятором
Как разобрать выключателя с индикатором
Часто задаваемые вопросы
Типичные ошибки в работе

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них — пара отверток, хотя многие приборы можно демонтировать и при помощи единственной — плоской. Крестовая отвертка будет нужна для устройств, имеющих в своей конструкции винты крестообразной формы.

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя. Читайте также статью: → «Проверка автоматических выключателей».

Демонтаж клавиши устройства

Разборка выключающего свет устройства начинается со снятия клавиши, так как без демонтажа ее продолжить работы невозможно. Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием клавиши необходимо внимательно исследовать механизм имеющегося устройства. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ — это нажать на клавишу по направлению к стене большим пальцем, другими пальцами схватиться за выступ и с не слишком большим усилием потянуть клавишу к себе. Некоторые часто опасаются повредить клавишу, приложив слишком большую силу к плотно установленному элементу. В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев клавишу. Но все же лучше попытаться снять ее вручную — риск поцарапать или повредить элемент при этом минимален.

Для снятия клавиши в большинстве моделей выключателей достаточно задействовать пальцы

Существуют такие модели выключателей, например, Lezard, в которых по бокам клавиши имеются специальные отверстия. Поддев их отверткой, снятие клавиши выполняется без особых усилий. Если выключатель двухклавишный, то второй элемент снимается после удаления предыдущего по тому же принципу. Читайте также статью: → «Выключатели с подсветкой: схемы и особенности подключения».

Демонтаж рамки выключателя

Следующей работой при разборке выключателя является снятие рамки, крепление которых может осуществляться двумя способами:

винтовым;
зажимным.

Крепление винтовых рамок, как не трудно догадаться, выполняется посредством небольших винтов, откручивающихся при помощи крестовой либо плоской отвертки. Прикрепление рамок зажимных осуществляется при помощи специальных зажимов, которые для демонтажа следует просто отогнуть. Для большего удобства и ускорения процесса сначала снимается один зажим, а затем второй.

Разборка выключателя и демонтаж

Заключительным этапом разборки выключателя является изъятие его из монтажной коробки. Для этого необходимо ослабить установочные лапки, надежно удерживающие устройство в стене. Соответствующие винты ослабляются, после чего механизм свободно вынимается из стены. Некоторые модели выключателей, например марки Makel, закрепляются по бокам коробки при помощи винтов. В таком случае их следует просто отвинтить, воспользовавшись отверткой.

После демонтажа выключателя на подсоединенных к нему проводах необходимо замерять напряжение при помощи индикаторной отвертки. Если напряжение отсутствует, то после разборки крепления провода отсоединяются от устройства.

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы, необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

При приобретении нового устройства рекомендуется захватить с собой старый выключатель, чтобы без проблем подобрать наиболее подходящую модель. Читайте также статью: → «Проходные выключатели: схема подключения, тонкости монтажа».

Отключение проводов от прибора

В большинстве моделей выключателей, в том числе марок Legrand и Wessen, провода закрепляются посредством болтового соединения, которое при отключении требуется просто ослабить и слегка потянуть на себя. При неисправности выключателя перед установкой нового провода изолируются и помечаются различными цветами, чтобы при монтаже не перепутать их.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

снять клавиши — здесь различий от других марок устройств нет;
демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

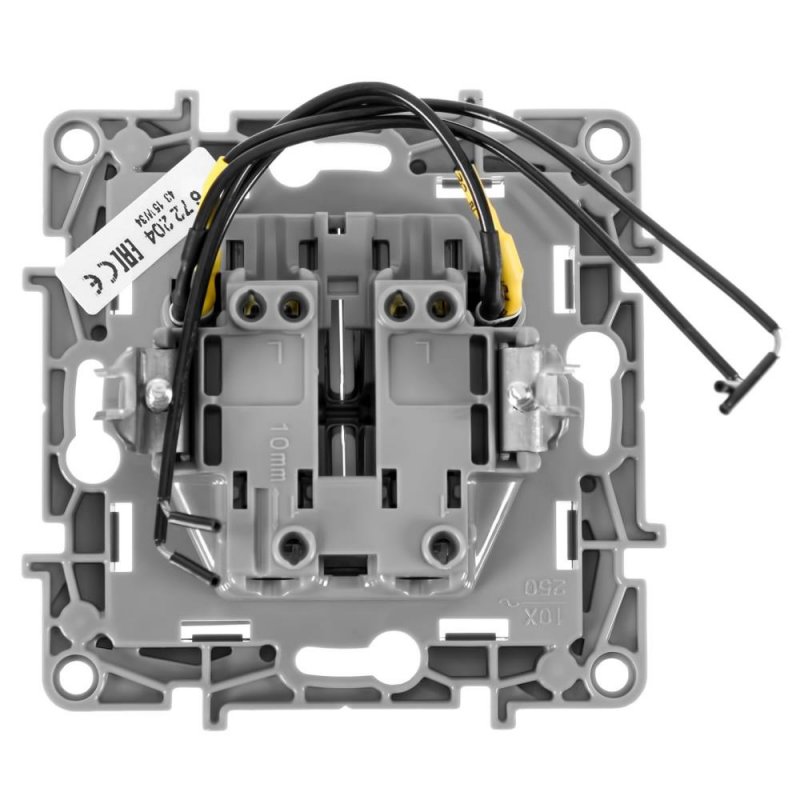

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

винтами, которые просто выкручиваются отверткой;
специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Как разобрать выключатель света с регулятором

Если процесс разборки обыкновенных выключателей в большинстве случаев понятен и прост, то с устройствами, оснащенными регуляторами яркости освещения могут возникнуть некоторые затруднения. Диммеры, в том числе и механические, подключаются к цепи по точно такому же принципу, как и обыкновенные выключатели. Следовательно, и разборка их осуществляется по той же схеме:

убирается поворотная ручка;
при помощи отвертки или ножа из защелки освобождается декоративная рамка;
ослабляются крепежные лапки;
раскручиваются фиксирующие корпус болты.

Снятие выключателя с регулятором яркости аналогично разборке обыкновенного бытового устройства

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод. Последовательность действий следующая:

выключением рубильника обесточивается комната;
защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
аккуратно удаляется рамка;
раскручиваются болты крепежа;
устройство изымается из монтажной коробки;
наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения. Для этого следует поднести тестер или иной пробник к каждому из контактов — индикатор не должен включиться.

Индикаторный выключатель марки Shneider Electric также разбирается без применения сложного инструмента

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Типичные ошибки в работе

Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.
Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.
