Диммер схема подключения. Как подключить диммер своими руками

С недавних пор в магазинах электротехники появилось устройство, которое по внешнему виду напоминает обычный выключатель, однако стоит значительно дороже. Называется это устройство диммер. Для чего оно предназначено? Чем диммер отличается от обычного выключателя? Попробуем найти ответы на эти вопросы.

Универсальное устройство под названием диммер предназначено не только для включения и отключения освещения, но и для плавного регулирования интенсивности или яркости освещения. И что самое главное, с помощью диммера можно существенно сэкономить потребление электроэнергии.

Ведь при снижении интенсивности освещения пропорционально снижается потребляемая мощность. Использование регулируемого выключателя не оказывает никакого негативного влияния на лампы. Срок их эксплуатации остается тем же.

В магазинах электротехники можно встретить большой ассортимент диммеров различных размеров и форм. Они отличаются по способу включения и мощности. Конечно, стоимость таких устройств значительно превышает стоимость обычных выключателей, но со временем они с лихвой окупают себя.

Устанавливая диммеры в квартире или доме, можно с уверенностью сказать, что потребление электроэнергии значительно снизится. Регулируемые выключатели используют не только в быту, их можно устанавливать в общественных зданиях, кафе, ресторанах и других развлекательных заведениях.

Подключение диммера

Все разнообразие диммеров, которые можно встретить в продаже, делится на две основные группы – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, с помощью которой можно увеличивать или уменьшать яркость освещения. Кнопочные электронные диммеры отличаются тем, что они управляются с помощью сенсорных кнопок.

Электронные диммеры кнопочного типа имеют куда больше возможностей, чем простые поворотные регулируемые выключатели. Кнопочный диммер можно подключить в несколько точек цепи и управлять его работой с разных точек. При подключении электронного диммера появляется возможность регулировать степень освещения с помощью дистанционного пульта.

При выборе регулируемого выключателя многих интересует вопрос, как подключить диммер к электросети. Ничего сложного в подключении диммера нет. Регулятор яркости включается в разрыв цепи питания источников освещения, как и обычный выключатель.

Простейший поворотный диммер имеет всего лишь два вывода, подключить которые не представляет никаких сложностей. Но даже если не придерживаться правила полярности, диммер все равно будет работать. После подключения у вас появится возможность регулировать яркость освещения, поворачивая ручку диммера.

В чем состоит принцип работы современного диммера? Из школьного курса физики многие знают, что регулировать яркость освещения можно с помощью реостата, изменяя величину сопротивления в цепи. Однако при этом не происходит снижения потребления электроэнергии. Наоборот, расход электроэнергии увеличивается за счет выделения тепла, которое просто уходит в воздух. Поэтому применение реостатов в быту совершенно не оправдано.

Электронные диммеры работают по другому принципу. Основными элементами современного диммера являются полупроводники динистор и симистор или, как их еще называют, диад и триак.

Эти симметричные полупроводники способны пропускать ток определенной величины в обе стороны. Плавное регулирование напряжения, которое подается на лампу, происходит за счет так называемой «отсечки фазы».

Мощность диммера зависит от величины тока, который способен пропускать симистор. Выбирая диммер, необходимо определить величину нагрузки или суммарную мощность осветительных ламп.

Мощность диммера должна немного превышать величину нагрузки. Например, если у вас установлены три лампы мощностью по 100 Вт каждая, суммарная мощность всех ламп составит 300 Вт. В таком случае для гарантии надежной работы лучше выбрать диммер мощностью 500 Вт.

Диммер схема подключения

На вопрос как подключить диммер ответить очень легко, увидев этот прибор своими глазами. По габаритным размерам он абсолютно не отличается от обычного выключателя и так же устанавливается в монтажную коробку.

Закрепляется диммер в монтажной коробке тоже с помощью специальных лапок. Как и выключатель, он подключается в разрыв осветительной цепи. Но при его подключении необходимо соблюдать полярность.

Как вместо старого выключателя установить диммер? Все очень просто. Для начала нужно демонтировать выключатель. Чтобы осуществить эту операцию, отключите напряжение в сети и с помощью индикатора убедитесь в его отсутствии. Затем снимите рамку выключателя и, вооружившись отверткой, отвинтите винты монтажных лапок.

Извлеките выключатель из коробки и отсоедините его от проводов, ослабив винты на клеммах. После этого можно приступать к установке диммера. Все вышеперечисленные операции нужно выполнить в обратном порядке, начиная с подключения диммера к проводам. Если вы не можете самостоятельно справиться с подключением, рекомендуем вам обратиться к специалистам, которые легко справятся с этой задачей.

Обычный диммер нельзя использовать для светодиодов

Электронный диммер рассчитан на определенный тип нагрузки. Он может использоваться лишь в цепях, куда подключены лампы накаливания и галогенные лампы.

Большинство современных энергосберегающих, светодиодных и люминисцентных ламп не предназначено для работы в паре с диммером. При регулировании яркости освещения с помощью диммера такие источники света быстро выходят из строя. Существуют специальные диммеры для светодиодных ламп, которые способны работать с такими лампами.

Приобрести регулятор яркости сегодня не составляет никаких проблем. Любой магазин электротехники располагает богатым выбором таких приборов. Цены на них достаточно высокие, но данные приборы очень быстро окупаются.

Покупая диммер, необходимо выяснить у продавца, способен ли прибор работать с уже установленными у вас в доме источниками освещения. Также убедитесь в том, что мощность диммера соответствует суммарной мощности ваших ламп.

Похожие материалы на сайте:

  • Подключение проходного выключателя
  • Розетка с заземлением

Как подключить диммер вместо выключателя

Управление

Выбирая диммер необходимо учитывать способ управления этим устройством. Различаются следующие типы:

  1. Поворотный или поворотно-нажимной регулятор. Эти устройства регулируют напряжение при помощи переменного резистора. Нажимные используют тот же принцип, но включение и выключение питания происходит за счет нажатия на рукоятку. Основной недостаток этих устройств кроется в перегреве. При выборе неправильного параметра мощности, контакты резистора перегреваются, что на начальных этапах затрудняет регулировку, а в последствии становится причиной полного выхода из строя.
  2. Сенсорные — самый современный тип. В схеме используется семистор. Этот элемент не регулирует величину сопротивления. Работает за счет контроля частотной модуляции электрического напряжения. Подобные диммеры используются для подключения в схему светодиодного освещения. Это самые продвинутые приборы. Некоторые модели имеют встроенный выпрямитель напряжения и защиту от перегрева. Данный тип можно подключать к системе «Умного дома». Самые дорогие модели имеют блок подключения к сети Wi-Fi, возможность управления через приложение, голосовыми и звуковыми командами.
  3. Кнопочные. Также используют принцип семистора. Главное отличие — наличие механической кнопки регулировки. Такие модели намного проще, чем сенсорные, но и они также оснащаются выпрямителем напряжения. Часто производятся со встроенным выключателем в виде дополнительной кнопки. Это позволяет значительно упростить подключение и расширить общую цепь регулировки освещения.

Также описываемые устройства различаются по способу монтажа.

  1. Модульные. Эти элементы устанавливаются в электрический щит. Используются для регулировки наружного освещения или одновременного регулирования во всех помещениях. Отдельные модели имеют сенсор освещения, что позволяет регулировать работу ламп без вмешательства человека. Подключение к вводной стороне питания определяет мощность этих устройств. Можно встретить модульные регуляторы мощностью до 1500 ватт.
  2. Кабельные. Монтируются на переносные источники света. Часто встречаются на шнурах настольных светильников. Подобные элементы могут регулировать только свет ламп накаливания. Данный тип регуляторов запрещается устанавливать на несколько источников света, даже если мощность прибора это позволяет.
  3. Блочный или моноблочный. Монтируется этот прибор непосредственно на стену. Может использоваться в схеме вместе с выключателем. Блочные устройства могут быть сенсорными, кнопочными или поворотными. Отличительной особенностью является простая схема подключения и наличие болтового контактного соединения и крепления к стене.

Любой из описанных типов может использоваться в цепи освещения в качестве одинарного устройства. Подобный диммер используется вместо выключателя. Также могут подключаться в качестве дополнительного регулятора или проходного устройства. Далее будут даны принципиальные схемы подключения этих элементов.

Монтаж регулятора и подключение к сети

Убедившись, что через провода нет электричества, вы можете смело снять изоляцию на 12-15 мм (сами провода должны выступать на расстояние 8-10 см из электрической коробки).

Необходимая длина проводов из стены — 8-10 см.

После выполнения этой операции (чтоб не вырвать провода лучше использовать специальные зачистные инструменты), проводник фазы соедините с зажимом регулятора, обозначенным буквой L (фаза). Иногда в других моделях зарубежных производителей он может быть отмечен стрелкой, направленной наружу — «выход» или буква P).

Подключение фазного провода к регулятору

Синий нейтральный провод присоединяется к клемме, обозначенной буквой N. Иногда в других моделях с маркировкой 0 или стрелкой, указывающей на клемму — «вход»).

Подключение нейтрального проводника

Заземляющий кабель обычно не участвует в подключении, поэтому его наконечник изолирован — вставлен в небольшой зажим (другие методы возможной изоляции смотрите тут).

Провод заземления изолируется с помощью отдельной клеммы

Если ваша модель контроллера света предусматривает это, заземляющий провод присоединяется к клемме на металлической панели, обозначенной таким знаком заземления.

Заземление регулятора 220В

Некоторые модели регуляторов должны быть заземлены подключением кабеля к их металлической панели.

Остается только вставить механизм регулятора с подключенными проводами в электрический короб и механически зафиксировать его там с помощью винтов и кронштейнов.

Механизм контроллера вставлен ​​в коробку

Важно правильно прикрепить панель, от этого зависит надёжность фиксации других частей регулятора и работы всего устройства. Устройство завинчивается винтами. Устройство завинчивается винтами

Устройство завинчивается винтами

Установите верхнюю крышку на контроллер и закрепите ее отверткой (или защелками, в зависимости от модели диммера).

Устройство оснащено верхней крышкой, которая также должна быть закреплена винтом

Ручка вставлена ​​в нужное место на крышке регулятора.

Ручка вставлена и диммер собран

Теперь можно включить электрический ток в квартире и проверить, как работает установленный контроллер освещения.

Актуальность использования регуляторов

На вопрос о целесообразности использования диммеров для регулирования уровня освещенности светодиодных ламп достаточно сложно ответить. Ведь любой регулятор будет стоит деньги, к тому же его еще нужно правильно подобрать и установить. Поэтому многие в данной ситуации задаются вопросом «а нужны ли вообще диммеры?». Для ответа на этот вопрос стоит рассмотреть преимущества таких регуляторов. К ним можно отнести следующие моменты:

  • реализация гибкой и легко управляемой системы освещения;
  • уменьшение затрат электроэнергии;
  • отсутствие высокого выделения тепла;
  • установка регуляторов, работающих от пульта дистанционного управления в разы повысить комфорт использования системы подсветки;

Диммер для ламп светодиодного типа с пультом

возможность изменения цвета свечения и создание различных световых эффектов.

В то же время единственным недостатком такой системы освещения являются дополнительные расходы на покупку и установку оборудования.

Собираясь создать систему регулирования уровня освещённости помещения при наличии в нем светодиодных ламп, необходимо правильно подобрать диммер. Это даст возможность эффективно сменять подсветку в зависимости от имеющейся в доме ситуации.

https://youtube.com/watch?v=K4PmWH6O_AM

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

  • На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
  • Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.

  • Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

По виду исполнения диммеры бывают:

  • Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.

  • Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.

  • Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».

  • Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:
    • При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.

    • Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
    • Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.

    • Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.

В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).

Принцип работы диммера

Современный диммер представляет собой многофункциональный выключатель, оснащенный микросхемами (микроконтроллерами), функциональное предназначение которых:

  • изменение интенсивности свечения;
  • постепенное включение и выключение осветительных устройств;
  • создание эффекта присутствия в доме — чрезвычайно нужная функция при продолжительном отъезде, позволяющая включать заданный световой сценарий имитации пребывания в доме;
  • автоотключение от электросети;
  • поддержка сценариев затемнения и мигания спустя заданный временной интервал;
  • возможность дистанционного, электронного управления, а также акустического и т. д.

Диммер с дистанционным управлением — одно из самых удобных решений

За основу устройства диммерных светорегуляторов заложен принцип реостата: при изменении сопротивления цепи возможно изменение величины тока либо напряжения, то есть, чем показатель напряжения больший, тем меньшее напряжение электрического тока. В конструкции диммера имеется набор резисторов, при помощи которых осуществляется корректировка свечения

Наличие светорегуляторов позволяет установить наиболее подходящий уровень освещения, принимая во внимание тот факт, что для разного времени суток пожелания к уровню освещенности могут существенно различаться. При помощи диммерных светорегуляторов возможна реализация любых дизайнерских решений, но и достижение ощутимого снижения затрат на электроэнергию

Как подключается диммер?

С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.

У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.

Клеммы для включения диммера в цепь осветительного прибора

Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.

Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.

Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.

Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.

Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.

Простейшая схема – диммер выполняет роль выключателя

Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.

Самая распространенная и простая схема установки диммера

При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения

Схема с последовательно установленным выключателем

Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.

Диммер включен в цепь последовательно с обычным выключателем

Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.

Проходная схема с двумя диммерами

А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.

Два диммера, включенные в цепь светильника по «проходной» схеме

В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.

Управлять освещением в такой схеме можно с любого диммера.

Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.

А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.

Схемы подключения

Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.

Последовательное

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.

Параллельное

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.

С обычным выключателем

Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.

Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.

Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.

Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.

Схема подключения проходного выключателя с диммером:

Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.

Проходной диммер — схема подключения

Есть пару основных способов установки проходного диммера. Схемы могут включать в себя, в том числе, и светорегуляторы вместе с простыми коммутаторами. Вследствие того, что их присоединение довольно простое, оно не требует помощи специалистов.

Стандартное подключение. Вместо выключателя нужно установить устройство. Заземление и ноль должны идти на осветительный прибор, тогда как фаза – через регулирующий аппарат.

Последовательное соединение. Она применяется когда надо установить два устройства для настройки одного и того же осветительного прибора. Обязательно следует обеспечить, чтобы из распределительной коробки в разные стороны поступало три проводника.

Друг с другом оба устройства должны быть соединены 1 и 2 контактом с использованием перемычки. Третий контакт от первого светорегулятора должен поступать на фазу L, а второе устройство – соединяться с осветительным прибором.

Каждый диммер в данной ситуации будет отвечать только лишь за свой участок полупериода. Если один из них будет установлен на максимум, другой не сможет никак влиять на яркость света.

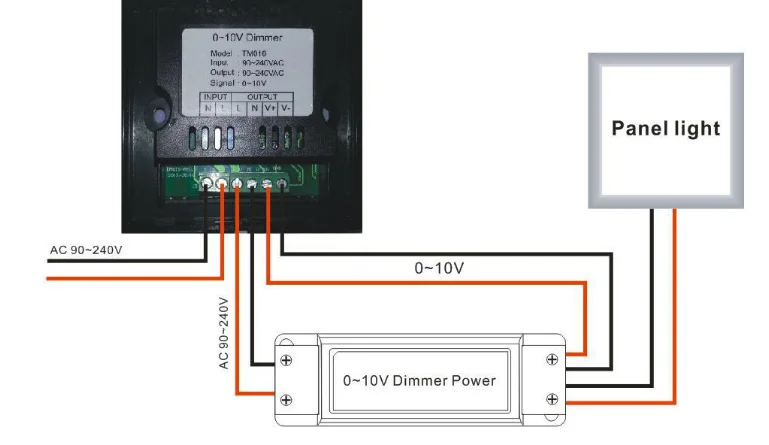

Подключение диммера к светодиодной лампе (люстре)

В процессе подключения к светодиодной лампе первоначально необходимо следовать стандартной схеме его подсоединения. Она подразумевает обеспечение того, чтобы фаза шла на светорегулятор. После этого следует направить провод с выходного контакта светорегулятора к осветительному прибору.

Отдельно стоит обратить внимание на такие особенности подключения диммера:

  1. К одному светорегулятору нельзя подключать приборы разных типов (светодиодные лампы вместе с люминесцентными).
  2. Все контакты должны быть подсоединены правильно. В противном случае лампы могут перегореть.
  3. Запрещается подключение слишком большого количества ламп к одному регулятору. Их должно быть не более десяти.
  4. Все лампы, подключаемые к диммеру, должны быть одного типа и одной мощности. Универсальные приборы обладают возможность как ручного, так и автоматического выбора формы выходного сигнала. Это нужно для более корректной работы с нагрузкой. Кроме этого, в таких случаях появляется возможность ограничения нижнего предела напряжения.

Это интересно: Как правильно подключить бойлер

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%! (MISSING)Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов; величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора; диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

1

Пять причин купить диммер

Мы можем назвать, как минимум, пять причин, оправдывающих покупку диммеров:

1. Благодаря вариатору срок службы лампы накаливания, галогенки и светодиода увеличивается в 20 раз, что очень выгодно, особенно с учетом высокой цены некоторых осветительных приборов.2. Среднесуточный расход электричества сокращается на 15-55 процентов (в зависимости от типа источника). За это диммеры ценят и в быту, и на производстве.3. Светорегуляторы позволяют выстроить дистанционную систему управления освещением жилища. Без такого регулятора нельзя построить ни один умный дом или сторожевую систему, отпугивающую злоумышленников.4. Вариатор повышает эффективность и презентабельность интерьерной подсветки. Создать что-либо интересное и оригинальное, не используя световые регуляторы, практически невозможно.5. Диммер можно использовать и как обычный выключатель. Поэтому с такими приборами легко справляются даже очень консервативные пользователи.

С помощью диммера можно менять силу свечения светодиодных ламп и ламп накаливания

Как видите, преимущества таких регуляторов более чем очевидны. Поэтому большинство современных домов оснащают не традиционными кнопочными выключателями, а диммерами. Впрочем, максимальную выгоду от покупки получают только наиболее дальновидные домовладельцы, выбравшие оптимальную модель вариатора. Поэтому нам придется изучить устройство и особенности типовых разновидностей таких приборов.

Рекомендуем

Светодиодная лампочка горит при выключенном выключателеПочему перегорают лампочки в люстреКак подключить светильники на подвесном потолке схема

Меняем выключатель на диммер – инструкция электрика

Если вас интересует простое подключение вариатора, при котором он заменяет ординарный выключатель, то вам лучше действовать по следующей схеме:

  1. Отключаем квартиру или дом от электросети, опустив в положение off флажок на центральном рубильнике.
  2. Демонтируем выключатель, удалив клавишу и выкрутив винты под ней. В конце снимаем провода с клемм выключателя.
  3. Разбираем диммер, сняв лицевую панель.
  4. Монтируем провода питания на клеммы диммера. Один подключается к разъему с литерой L, второй – к разъему, обозначенному наклонной стрелкой и волнистой линией.
  5. Вставляем корпус вариатора в стакан выключателя и фиксируем его винтами.
  6. Монтируем на место лицевую панель светорегулятора.

Если вам нужно установить и выключатель, и диммер, схема подключения будет несколько иной:

  1. Обустраиваем в стене у двери коробку (стакан) под выключатель.
  2. Прорезаем у оголовья кровати или спинки дивана (кресла) коробку под диммер.
  3. Пробиваем в стене штробу от источника свечения к стаканам. По этому каналу будет идти фаза от провода, подведенного к лампе.
  4. Заводим провод на выключатель, а после – на диммер.
  5. От диммера провод подается на лампу.

Если вы сделаете все правильно, выключатель подаст ток на диммер, и вы сможете отрегулировать интенсивность свечения в комнате, не вставая с кровати или дивана. А после выхода из помещения свет можно будет выключить, воспользовавшись  выключателем у двери.

Если вам нужно обустроить пару проходных выключателей с общим диммером, вам необходимо придерживаться следующей последовательности действий:

  1. Обустраиваем три коробки (две – для выключателей и одну – для вариатора).
  2. Штробим линии от распределителя к лампе и коробкам.
  3. Прокладываем от распределителя нулевую жилу к лампе.
  4. Заводим фазовый провод на контакт L диммера и на верхние клеммы первого и второго выключателя, подсоединяя их параллельно.
  5. Выводим жилу от клеммы со стрелкой и волнистой чертой диммера на лампу.
  6. Подключаем к соседнему или этому же контакту вариатора еще одну жилу, которую заводим на нижние клеммы первого и второго выключателей, подсоединяя их к проводу параллельно.

Теперь, если все сделано правильно, замкнув один из выключателей, вы подадите ток на вариатор и сможете настроить интенсивность свечения. Причем в этом случае вы сможете поставить один выключатель в начале коридора, а другой – в конце. И для управления работой источника света можно будет использовать общий диммер.

Проект проводки люстры на 40 ламп — Влияет ли диммер на усилители?

спросил

Изменено
5 лет, 10 месяцев назад

Просмотрено
938 раз

Я умею делать своими руками и уже с большим успехом делал подвесные светильники/люстры, но, возможно, с этим у меня не все в порядке. ..

Вопрос сводится к следующему: соответствует ли текущая проводка, которая у меня есть, для работы, и влияют ли диммеры на нагрузку провода?

Вот почему я задаю этот вопрос: я начал проект люстры, в которой используется 41 винтажная 40-ваттная лампочка накаливания. (Лампочки на 40 Вт были самым низким, что я мог найти для стиля, который я хотел.) Конечно, это будет диммер, чтобы уменьшить светоотдачу до 1640 Вт! я полагал, что усилители составляют 14,9 при полной мощности, но не могу найти никаких ответов о влиянии диммеров на усилители, если таковые имеются.

Эта схема включает в себя пять хай-хэтов с лампочками, мощность которых, как я предполагаю, составляет около 100 Вт, но мы готовы перейти на светодиоды, поэтому дополнительные усилители будут незначительными.

Мои исследования показывают, что сила тока в этой схеме примерно такая же, как и должна быть для цепи с 20-амперным выключателем. Чего я не могу понять, так это того, подходит ли провод. Насколько я могу судить, провод от переключателя диммера к светильнику выполнен из твердой меди 16 калибра, вероятно, рассчитанной на 110 градусов (?). Он находится на расстоянии 15-20 футов от диммера. Прямо за дверью (перед диммером) находится переключатель пяти высоких шляп. до этого я предполагаю, что линия проходит прямо от коробки выключателя, скажем, на 40-50 футов, и я предполагаю, что там, вероятно, провод того же калибра.

Итак, чтобы не сжечь мой дом, кто-нибудь может сказать мне, подходит ли проводка и уменьшают ли диммеры ток?

Заранее большое спасибо!

ПС. Я не думаю, что это имеет отношение к моей проблеме, но я думаю, что упомяну об этом. Я планирую использовать или создать систему распределения питания, при которой все горячие провода идут к одному банку, а все нейтральные — к другому.

  • проводка

4

Для проводки переменного тока в Северной Америке провод №14 используется в цепях на 15 А, а провод №12 — на 20 А. Вам понадобится провод № 12 и выключатель на 20 ампер для питания вашей люстры. Если бы вы могли разбить люстры на две группы, вы могли бы использовать две цепи по 15 А, и вам было бы легче найти диммеры для управления ими.

Диммер уменьшит эффективный ток при приглушении света, но я думаю, что электрические правила требуют, чтобы выключатель и проводка были пригодны для максимальной (полной яркости) нагрузки.

Вы должны понимать, что для люстры требуется специальная цепь . Это означает, что ничего другого не может быть на одном и том же выключателе.

AWG №12 прямо к панели с автоматическим выключателем на 20 ампер будет достаточно.

Скорее всего, существующая цепь используется совместно с другими источниками света и розетками, и игнорирование этого — просто проблема, ожидающая своего решения.

Кроме того, сам провод крепления должен быть не менее 14 AWG. Что-то меньшее, и вы нарушаете статью NEC 402.5

Некоторые диммеры уменьшают нагрузку, но даже при самой низкой интенсивности это снижение составляет всего 40%. Помните, что диммеры нагреваются по какой-то причине, и это связано с тем, что энергия вытесняется в виде тепла. Диммеры действительно увеличивают срок службы ламп, но это все. И да, они делают диммеры на 2000 Вт.

Вы не указываете свое местоположение, но в США для этого потребуется выделенная цепь на 20 А с использованием провода №12. Я не уверен насчет Канады, но я считаю, что им требуется цепь максимум 15 А для бытового освещения, поэтому этот прибор, вероятно, даже не будет легальным для использования.

Вам потребуется диммер на 2000 Вт. Они есть, но очень ограничены. Обычно для них требуется настенная коробка с 2 постами, и обычно их нельзя объединять с другими переключателями или диммерами, по крайней мере, без снижения номинальных характеристик.

Лютрон был бы вероятным брендом для этого. Вот страница спецификации для самой популярной версии: диммер Lutron Nova

Номер модели будет T-2000

Чтобы ответить на ваш вопрос об усилителях, да, диммеры косвенным образом уменьшают усилители, потребляемые в цепи, но это на схемотехнику не влияет. Схема должна быть рассчитана на использование при полной нагрузке.

1

Поскольку вы, конечно, никогда не запустите все эти лампы на полную мощность, рассмотрите возможность использования автотрансформатора для понижения напряжения. Поскольку лампы накаливания при включении действуют как резисторы, ток упадет пропорционально. Поскольку ватт = вольт * ампер, мощность упадет в пропорции к квадрату .

Уменьшение мощности продлит срок службы ламп намного .

Прелесть автотрансформатора в том, что он очень эффективен при преобразовании энергии. Таким образом, входной ток (@ 120 В) будет падать пропорционально потребляемой мощности; то есть в квадрате. Это быстро позволит вам войти в законные ограничения для схем.

Например: предположим, вы используете автотрансформатор для понижения напряжения со 120 В** до 100 В. Ток упадет пропорционально, с 13,7 А до 11,4 А (при 100 В). Мощность упадет до 1140 Вт, совсем капля! Автотрансформатор исправит это, так что вы рисуете на 120В, а 1140Вт всего 9.5 ампер. Это хорошо в пределах 80% для цепи 15А.

Поскольку автотрансформатор встроен и не может быть отключен, вам нужно будет обеспечить питание только для 9,5 ампер.

  • Понижение до 90 В даст 922 Вт.
  • Понижение до 80 В даст 728 Вт.
  • Понижение до 70 В даст 558 Вт.
  • Понижение до 60 В (половина напряжения) даст 410 Вт (четверть мощности).

Вы также можете использовать вариатор, регулируемый автотрансформатор, для диммирования в широком диапазоне. Вы можете ограничить ход вариака, чтобы он не работал на 100%.


**На самом деле электрическая мощность составляет 120 В. «110» — это сленговое обозначение мощности, которое отражает то, какое напряжение было в 1920-х годах, когда электроэнергия впервые стала широко продаваться простым гражданам. С тех пор они дали ему несколько ударов.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Как установить диммер

Сложность

Простой

Субботний строитель навыков.

Время выполнения

1 час

35–65 долларов

Короткая поездка за покупками (или онлайн-заказ).

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

ИНСТРУМЕНТЫ

  • Отвертка
  • Плоскогубцы
  • Кусачки/инструменты для зачистки проводов

ПРИНАДЛЕЖНОСТИ

  • Диммер
  • Колпачки для разъемов

Испытайте полный спектр выключателей света для замены старых светильников вариант. Диммерные переключатели позволяют вам точно контролировать, сколько (или как мало) света вы используете. Вы можете сделать свет ярче, когда хотите посидеть с хорошей книгой, или уменьшить яркость до минимума, когда пора прижаться и посмотреть фильм.

Большинство начинающих домашних мастеров могут завершить этот проект за полдня, но если мысль о работе с электричеством вызывает у вас легкую тошноту, рассмотрите возможность вызова профессионала . Разнорабочий берет от 65 до 125 долларов за средний проект такого типа.

Подготовка к установке диммера

Фото: eggeeggjiew / Adobe Stock

Этот проект, скорее всего, потребует небольшой подготовительной работы, прежде чем вы отправитесь в магазин товаров для дома. Подумайте об этих четырех вещах перед тем, как приступить к простому электрическому самоделке:

  • Ваш переключатель: На рынке есть несколько различных вариантов, но большинство из них предлагают либо круглую ручку, которую вы можете поворачивать, чтобы найти идеальную настройку освещения, либо скользящую полосу, которая позволит вам переключаться вперед и назад.

  • Совместимые лампы: Убедитесь, что выбранный вами диммер подходит для ваших лампочек. Например, для светодиодных ламп потребуется специальный диммер для управления ими.

  • Количество ламп: Существует два различных варианта переключателя диммера — однополюсный (это стандарт) и трехпозиционный

  • Мощность: Убедитесь, что диммер может работать с мощностью, которой вы хотите управлять, с помощью одного переключателя. Сложите мощность каждой лампочки, которую вы хотите привязать к каждому диммеру, а затем купите вариант, рассчитанный на эту мощность или выше.

  1. Отключите питание

    Фото: Юлия Алексеева / Adobe Stock

    Прежде чем приступить к работе, отключите питание выключателя света, который вы будете заменять, выключив выключатель, управляющий светом. Затем дважды проверьте, выключен ли выключатель, включив свет в комнате.

  2. Снимите старую пластину переключателя

    Фото: The Toidi / Adobe Stock

    С помощью отвертки с плоской или крестообразной головкой осторожно открутите винты, удерживающие крышку выпускного отверстия.

  3. Удаление старого переключателя

    Когда пластина переключателя снята, вы можете получить доступ к переключателю. Аккуратно отодвиньте его от стены, чтобы обнажить провода за выключателем.

  4. Отсоедините провода

    Отсоедините провода от винтов. Провода обычно ввинчиваются в боковую часть переключателя, а провод зацепляется за винт.

    Если винт для общего провода еще не помечен, пометьте его сейчас, чтобы знать, куда прикрепить общий провод к диммеру.

  5. Подготовка новых проводов

    Возьмите инструменты для зачистки проводов, чтобы подготовить новые провода. Просто обрежьте согнутый конец каждого провода, а затем зачистите примерно три четверти дюйма изоляции с конца провода.

  6. Установка диммерного выключателя

    Фото: Илья / Adobe Stock

    После того, как старый выключатель будет отключен, вы можете установить новый диммерный выключатель.

    Однополюсная установка

    Подсоедините провод заземления к существующему зеленому или медному проводу в коробке. Скрутите концы вместе по часовой стрелке, а затем закройте их гайкой соединителя. Затем подключите каждый оставшийся провод диммера к домашнему проводу с помощью плоскогубцев. Скрутите их вместе и закройте проволочными гайками.

    Если обнажится неиспользуемый оголенный провод, вам необходимо снять гайки разъема, раскрутить провода и обрезать их перед повторным подключением и повторным замыканием колпачков.

    Трехполюсная установка

    Начните с провода заземления и присоедините его к существующему зеленому или медному проводу в коробке. Вам нужно будет скрутить концы вместе по часовой стрелке, а затем накрыть их соединительной гайкой. Затем подключите черный провод от нового диммера к общему проводу и удалите изоленту.

    Должны быть два оставшихся провода диммера, известные как дорожные провода. Подсоедините их к остальным проводам корпуса.

  7. Установка диммера

    Убедитесь, что все провода надежно спрятаны внутри коробки, прежде чем закреплять диммер с помощью прилагаемых винтов. Затем снова прикрепите пластину переключателя. Дважды проверьте, правильно ли вы прикрепили все части диммерного выключателя, прежде чем вернуться к монтажной коробке, чтобы снова включить питание.

  8. Проверка выключателя света

    Вернитесь к диммеру после включения питания, чтобы проверить свою работу. Для проверки просто переключите переключатель, чтобы подтвердить работу диммера по всему спектру освещения.
