Датчик движения и освещенности: виды, подключение, настройка

В каждой квартире или частном доме имеются помещения, не требующие постоянного освещения. Например, в коридорах и на лестницах свет нужен только во время нахождения здесь людей. Поэтому, в целях экономии электроэнергии хозяева устанавливают датчик движения и освещенности, разрывающий питающую цепь. Его влияние распространяется на определенную зону, и при начале в ней любого движения, происходит замыкание контактов и последующее включение света.

Содержание

Принцип работы

Принцип действия датчика довольно простой. Когда в установленную зону, на которую распространяется чувствительность прибора попадает движущийся предмет, происходит его срабатывание с последующим включением освещения. После прекращения перемещения наступает автоматическое размыкание цепи и отключение осветительных приборов.

Большинство подобных устройств имеют установленный угол обзора, равный 180 градусам. Существуют модели, охватывающие 360 градусов, применяемые в больших помещениях.

Подключение прибора движения и освещения в цепь такое же простое, как и подключение стандартного выключателя. Основной функцией является замыкание и размыкание электрической цепи с подключенными светильниками. Поэтому схемы подключения обоих приборов практически одинаковы. Схема прилагается к каждому устройству в виде инструкции, а у наиболее качественных моделей от известных производителей схемы наносятся на корпус.

Задняя крышка датчика прикрывает клеммную колодку вместе с подключением проводников. Многожильные провода рекомендуется подключать с помощью изолированных наконечников НШВИ. Для подачи питания используются два провода – фазный и нулевой. Выходя из датчика, фаза подключается к светильнику, поэтому при срабатывании, контакты замыкаются и ток начинает поступать к лампе накаливания.

Классификация

Датчики представлены различными видами, каждый из которых лучше всего подходит для тех или иных условий эксплуатации. Например, датчики движения, устанавливаемые на улице, обладают высокой степенью защищенности корпуса с IP не ниже 55. Внутри помещений вполне достаточно IP22 и более.

В соответствии с типом питания приборы классифицируются на подключаемые к сети 220 вольт и беспроводные, питающиеся от аккумуляторов или батареек. Первая группа считается наиболее востребованной и многочисленной, а вторая используется преимущественно вместе с низковольтными осветительными приборами.

Основной классификацией являются способы, позволяющие определить начало движения в контролируемой зоне. Они основаны на различных принципах обнаружения:

  • Акустические устройства, реагирующие на шум. Относятся к категории пассивной аппаратуры. Они включаются при появлении различных звуков.
  • Приборы движения и освещённости инфракрасного типа. Срабатывают при наличии теплового излучения, выделяемого теплокровными существами – людьми или животными. Реакция на животных нередко приводит к ложным срабатываниям. Эти виды датчиков тоже являются пассивной коммутационной аппаратурой.
  • К видам активных устройств можно отнести различные типы микроволновых приборов, оборудованных сенсором. Они испускают излучение в микроволновом диапазоне и следят за их возвращением. Когда в зону контроля попадает передвигающийся объект, изменяющиеся волны дают команду на срабатывание или выключение прибора. Для охранных систем применяются устройства с повышенной чувствительностью, способные определять объект независимо от наличия конструктивных элементов и других помех.
  • Примерно по аналогичной схеме работают ультразвуковые коммутирующие сигнальные устройства. Они отличаются лишь диапазоном, в котором происходит излучение волн. Применяются очень редко и только в нежилых помещениях, или используются как уличный прибор.
  • Наиболее дорогими и эффективными считаются комбинированные устройства, сочетающие в себе различные способы фиксации движения. Такая конструкция предотвращает ложные срабатывания, повышая надежность следящих систем.

Основные параметры датчиков

Определившись с конструкцией, необходимо сделать правильный выбор параметров и технических характеристик данных устройств.

Важным показателем считается обзорный угол, который может составлять от 90 до 360 градусов по горизонтали. Этот показатель выбирается исходя из количества направлений, по которым возможно подойти к нужной точке. Если датчик монтируется на стену – достаточно и 180 градусов, а при закреплении к столбу потребуется уже 360. Во внутренних помещениях можно обойтись узконаправленными приборами, а при наличии нескольких дверей потребуются устройства с расширенными функциями. Эти модели отличаются высокой стоимостью, поэтому при выборе следует руководствоваться конкретными условиями эксплуатации.

Существует и угол обзора по вертикали, составляющий для дешевых устройств примерно 15-20 градусов. Дорогие устройства могут работать в вертикальном диапазоне до 180 градусов. Такие приборы применяются в системах охраны, поскольку для регулировки света они экономически нецелесообразны. Устанавливаются на оптимальной высоте, во избежание так называемого мертвого пространства.

Немаловажную роль играет расстояние, на котором прибор считается наиболее эффективным. Внутри помещений вполне достаточно 5-7 метров. Уличный датчик может иметь большую длину действия, которая зависит от площади контролируемой зоны. Однако, если этот показатель окажется чересчур большим, возможен рост количества неправильных или ложных срабатываний.

Следует учитывать и фактор мощности осветительных приборов, подключенных к данной цепи. Все типы датчиков движения соответствуют определенной нагрузке и силе тока с установленным номиналом. Поэтому, выбирая то или иное устройство, нужно учитывать общую мощность ламп, установленных в люстрах, плафонах и т.д.

Дополнительные критерии выбора

Помимо основных параметров, существуют и другие критерии, которые в определенное время могут приобрести решающее значение.

Датчики движения и освещенности выбирается по месту монтажа и способу крепления. Они могут закрепляться на стенах или потолках и быть установленными на кронштейне, как это предусмотрено для корпусных моделей. Все варианты скрытой установки обеспечиваются миниатюрными встраиваемыми устройствами, монтируемыми в специальных углублениях в незаметных местах.

Некоторые датчики обладают дополнительными функциями. Их возможности существенно расширяются за счет встроенного в одном корпусе датчика освещенности. Когда прибор устанавливается на улице или возле окна, то в дневное время его работа не требуется поскольку света и так достаточно. Фотореле может подключаться отдельно или входить в конструкцию датчика движения.

Полезной функцией является защита от домашних животных – собак, кошек и других. При ее наличии ложные срабатывания случаются значительно реже. То же самое можно сказать и о задержке отключения света. Во многих случаях отключение света происходит сразу же после выхода объекта из зоны действия прибора. Это не всегда удобно, поскольку освещение бывает еще нужно. Поэтому наиболее удобными считаются модели не только с задержкой, но и с возможностью ее регулировки.

После приобретения датчика для включения света, его необходимо правильно разместить, обеспечив тем самым его корректную работу. С связи с этим необходимо соблюдать установленные нормы и правила:

  • Осветительные приборы не должны располагаться рядом с датчиком.
  • То же самое касается кондиционеров и систем отопления, поскольку возможна реакция датчика на воздушные потоки.
  • Слишком большая высота установки расширяет зону контроля, но одновременно прибор теряет свою чувствительность.
  • На пути датчика не должно быть крупных объектов, заслоняющих обширное пространство.
  • В помещениях с большими площадями датчики движения рекомендуется размещать на потолке. Сектор обзора таких устройств должен составлять 360 градусов. При необходимости включения освещения он устанавливается по центру, обеспечивая минимальное количество мертвых зон.

Как подключить

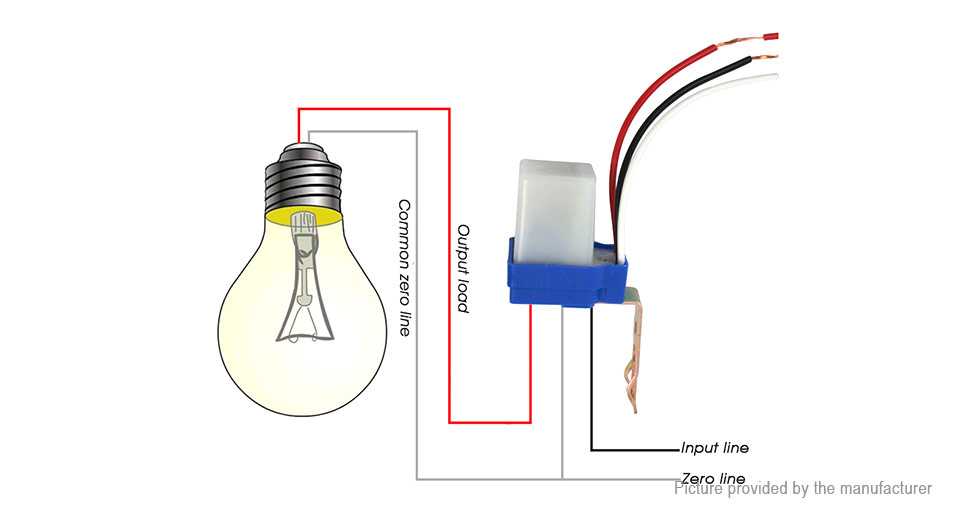

В самом простом варианте подключение датчика выполняется в разрыв проводника фазы, подводимого непосредственно к лампе. Данный способ прекрасно работает в абсолютно темных помещениях, где нет ни одного окна. В этом случае проводники фазы и нуля заводятся в датчик со стороны входа и подключаются к соответствующим клеммам L и N. На выходе фазный провод идет далее к лампе накаливания, а нулевой проводник соединяется с ближайшим нулем электрической цепи.

При использовании датчика для включения света на улице, дополнительно понадобится фотореле или датчик освещенности, работающий в автоматическом режиме. Вместо него на линии может быть установлен отдельный выключатель, включаемый и выключаемый вручную. Таким образом, предотвращается ненужное включение света при наличии нормального естественного освещения.

Подобные дополнительные комбинирующие устройства также устанавливаются в разрыв фазы. Если используется фотореле, его нужно устанавливать перед датчиком движения. За счет этого питание к прибору будет поступать только с наступлением темноты, а днем он находится в выключенном состоянии. Срок службы датчика движения существенно увеличивается, поскольку его ресурс ограничен определенным количеством срабатываний.

Существенным недостатком данных схем является невозможность длительного использования включенного освещения. Свет будет сразу же пропадать после прекращения движения. Этого можно избежать путем параллельного подключения совместно с детектором обычного выключателя. Когда он находится в выключенном положении, будет работать датчик. После включения датчик перестает работать и свет горит на протяжении всего времени до прерывания цепи выключателем.

Настройки и регулировки

Правильная работа датчика для включения света во многом зависит от его настроек.

Для того чтобы он корректно функционировал, необходимо выполнить следующие действия:

  • Настройка времени (TIME). Устанавливает временной промежуток, в течение которого свет будет включен от момента последнего обнаруженного передвижения. Это значение может выставляться в диапазоне 1-600 секунд. Для этих целей регулятор устанавливается в нужное положение, в сторону увеличения или уменьшения.
  • Настройка срабатываний в соответствии с уровнем освещенности (LUX). Обеспечивает корректную работу датчика в светлое время суток. Порог срабатывания устанавливается самостоятельно с помощью еще одной регулировочной ручки. Как правило, наиболее оптимальное значение подбирается экспериментальным путем.
  • Чувствительность к срабатыванию (SENS). Обеспечивает нужную реакцию датчика при наличии движения. Если срабатываний слишком много, чувствительность прибора рекомендуется снизить.

Подключение датчика освещенности TSL2561 к ESP8266 — kvvhost

Подключение датчика освещенности TSL2561 к esp8266 или esp32 с прошивкой ESPHome.

Пришел ко мне для опытов вот такой датчик освещенности TSL2561:

Приобретал тут, доставка быстрая:


Ссылка на датчик TSL2561: https://aliexpress.ru/item/4000357817926.html


Подключается датчик по I²C шине. Для этого в ESPHome ее нужно активировать. Добавляем в конфиг:

i2c:
  sda: D1 # gpio5
  scl: D2 # gpio4
  scan: true
  id: i2c_bus_1

Припаиваем колодку и подключаем датчик по следующей схеме:

Далее прошиваем esp8266 любым удобным способом и ищем определившийся i2c адрес:

Стандартный i2c адрес датчика TSL2561: 0x39

ESPHome видит датчик, замечательно. Самое время добавить в конфиг раздел для TSL2561:

sensor:
  - platform: tsl2561
    name: "TSL2561 Ambient Light"
    address: 0x39
    update_interval: 10s

Сохраняем и загружаем прошивку. В логе появятся первые значения в lx с датчика:



Теперь можно добавить нашу есп в Home Assistant через Настройки > Интеграции >  ESPHome:

Помимо интервала обновления update_interval можно добавить пару других интересных параметров:

  • integration_time : Время интеграции, в течении которого датчик будет производить измерения для вывода среднего значения. Значение должно быть одно из следующих: 14ms101ms402ms. По умолчанию 402ms.
  • gain : Усиление. Чем выше значение, тем лучше в условиях низкой освещенности. Значение должно быть одно из следующих: 1x and 16x. По умолчанию без усиления, 1x.

Остальные значения смотрите на странице интеграции датчика.

Так же можно изменить i2c адрес датчика. Для этого предусмотрены 3 луженых контакта на модуле датчика:

Нужно спаять центральный контакт с любым боковым. Таким образом можно подключить три датчика на одну i2c шину.

Полный конфиг для моей тестовой nodemcu следующий:

esphome:
  name: nodemcu
  platform: ESP8266
  board: nodemcuv2

wifi:
  ssid: "ssid"
  password: "password"

captive_portal:

logger:

api:
  password: "nodemcu"

ota:
  password: "nodemcu"

i2c:
  sda: D1 # gpio5
  scl: D2 # gpio4
  scan: true
  id: i2c_bus_1

sensor:
  - platform: tsl2561
    name: "TSL2561 Ambient Light"
    address: 0x39
    update_interval: 1s




5
2
голоса

Рейтинг статьи

Рубрика: ESP8266, ESPhome, Home Assistant, Блог, Датчики Метки: esp8266, esphome, ha, homeassistant, i2c, nodemcu, sensor, tsl2561, датчики комментариев 12


Датчик света

Raspberry Pi с использованием LDR

В этом руководстве по датчику света Raspberry Pi я покажу вам, как правильно подключить фоторезисторный датчик к контактам GPIO.

Наконец, я покажу вам, как его можно использовать в простом скрипте Python, чтобы вы могли собирать и использовать данные из него.

Этот фоторезистор является еще одним датчиком, который я собираюсь использовать в будущих проектах, таких как световой будильник.

Далее я объясню каждую из частей, которые я буду использовать в этой схеме. Обязательно прочитайте об этом, если вам нужна дополнительная информация об этом.

Важно отметить, что в этом уроке я использую простой фотоэлемент. Хотя эти датчики идеально подходят для некоторых задач, они могут быть не такими точными, как вам хотелось бы.

Если вы хотите пошагово посмотреть, как настроить схему и код датчика освещенности, обязательно посмотрите видео под списком оборудования.

Оборудование

Вам потребуется следующее оборудование, чтобы выполнить это руководство по датчику освещенности Raspberry Pi.

Вы можете сделать это без какой-либо макетной платы, но я настоятельно рекомендую приобрести некоторые из них, если вы планируете выполнять много работы со схемами.

Рекомендованные

Дополнительный

  • Raspberry Pi Case
  • USB -клавиатура
  • USB MOUSE
  • GPIO BREAKOUT KIT
  • . . Это идеально, если вы предпочитаете видеть, как все делается. Вы также увидите, как должна работать схема, когда закончите.

    Вы можете найти текстовые инструкции и информацию прямо под видео.

    Adblock удаляет видео? Поддержите нас, подписавшись на наш сервис без рекламы.

    Схема датчика света Raspberry Pi

    Схема, которую мы собираемся сделать для этого урока, очень проста и отлично подходит для тех, кто только начинает знакомиться со схемотехникой.

    Светозависимый резистор (LDR)

    Светозависимый резистор, также известный как датчик LDR, является наиболее важным элементом оборудования в нашей схеме. Без него мы не смогли бы определить, темно это или светло.

    На свету этот датчик будет иметь сопротивление всего несколько сотен Ом, а в темноте — несколько МОм.

    Конденсатор

    Конденсатор в нашей схеме включен, поэтому мы можем измерить сопротивление датчика LDR.

    Конденсатор действует как батарея, заряжаясь при получении питания и затем разряжаясь при отсутствии питания. Используя это последовательно с LDR, мы можем определить, какое сопротивление выдает LDR, таким образом, имея возможность определить, светлый он или темный.

    Сборка цепи

    Чтобы правильно построить схему датчика освещенности, выполните следующие действия. В качестве альтернативы, проверьте принципиальную схему прямо под шагами.

    В следующих шагах я имею в виду физические номера контактов (логический порядок).

    1. Сначала подключите контакт № 1 (3 на 3) к плюсовой шине на макетной плате.

    2. Затем подключите штырек № 6 (земля) к шине заземления на макетной плате.

    3. Теперь поместите датчик LDR на плату и соедините провод с одного конца с положительной шиной.

    4. С другой стороны датчика LDR поместите провод, ведущий обратно к Raspberry Pi. Подсоедините это к штифту № 7.

    5. Наконец, поместите конденсатор от провода к отрицательной шине на макетную плату. Убедитесь, что отрицательный контакт конденсатора находится на отрицательной шине.

    Теперь мы готовы перейти к коду Python. Если у вас возникли проблемы с цепью, обратитесь к схеме ниже.

    Светочувствительный датчик Код

    Код для этого проекта довольно прост и приблизительно скажет нам, светло ли это, тенисто или совсем темно.

    Если вы новичок в Python, я рекомендую пройти быстрый ускоренный курс по основам Python.

    Самая большая проблема, с которой мы сталкиваемся в этой схеме, заключается в том, что у Pi нет аналоговых контактов. Все они цифровые, поэтому мы не можем точно измерить дисперсию сопротивления на нашем входе.

    Отсутствие аналоговых контактов не было проблемой в учебнике по датчику движения, поскольку выходной сигнал был либо высоким, либо низким (цифровой). Вместо этого мы измерим время, необходимое для зарядки конденсатора и подачи высокого уровня на вывод. Этот метод является простым, но неточным способом определить, светлое оно или темное.

    Я кратко объясню код датчика света Raspberry Pi и то, что он делает. Если вам нужен код, вы можете скопировать и вставить его или загрузить с моего GitHub.

    Для начала мы импортируем пакет GPIO , который нам понадобится, чтобы мы могли взаимодействовать с выводами GPIO.

    Мы также импортируем пакет time , поэтому мы можем перевести скрипт в спящий режим, когда нам это нужно.

    Затем мы устанавливаем режим GPIO на GPIO.BOARD , и это означает, что вся нумерация, которую мы используем в этом скрипте, будет относиться к физической нумерации контактов.

    Поскольку у нас есть только один ввод/вывод , нам нужно установить только одну переменную. Установите эту переменную на номер контакта, который у вас действует как входной/выходной контакт.

    Далее у нас есть функция с именем rc_time , для которой требуется один параметр — номер вывода схемы. В этой функции мы инициализируем переменную с именем count и вернем это значение, как только пин станет высоким.

    Затем мы устанавливаем наш контакт в качестве выхода, а затем устанавливаем его на низкий уровень. Далее у нас есть скрипт, который засыпает на 10 мс.

    После этого мы устанавливаем вывод как вход, а затем вводим цикл while . Мы остаемся в этом цикле до тех пор, пока контакт не станет высоким, когда конденсатор заряжается примерно до 3/4.

    Как только вывод становится высоким, мы возвращаем значение счетчика в основную функцию. Вы можете использовать это значение, чтобы включать и выключать светодиод, активировать что-то еще или регистрировать данные и вести статистику любых изменений в освещении.

    Запуск кода на вашем Raspberry Pi

    Этот шаг невероятно прост, но я быстро пройдусь по всем шагам, чтобы вы могли запустить его на своем Pi как можно быстрее и плавнее.

    Как и все учебники на этом сайте, я использую Raspbian. Если вам нужна помощь в его установке, ознакомьтесь с моим руководством по установке Raspbian.

    Хотя все программные пакеты уже должны быть установлены, в некоторых случаях это может быть не так.

    Если вы хотите узнать больше о контактах GPIO и о том, как обновить и установить программное обеспечение, обязательно ознакомьтесь с моим руководством по настройке контактов GPIO на Raspberry Pi.

    Вы можете загрузить код с помощью git clone. Следующая команда сделает именно это.

    Кроме того, вы можете скопировать и вставить код, просто убедитесь, что файл является скриптом Python. Мне нравится использовать текстовый редактор nano для создания и редактирования скриптов Python.

    Когда вы закончите в файле, просто используйте CTRL + X , затем Y , чтобы сохранить и выйти.

    Наконец, запустите код с помощью следующей команды.

    Надеюсь, теперь у вас работает скрипт, и вы получаете данные, которые правильно отражают изменения освещенности на сенсоре. Если у вас возникли проблемы, пожалуйста, не стесняйтесь оставлять комментарии ниже.

    Повышение точности и возможные варианты использования

    Существует бесчисленное множество применений датчика освещенности в электрической цепи. Я просто назову несколько, о которых я подумал, когда писал этот урок.

    Световой сигнал тревоги — я упоминал об этом ранее, но вы можете использовать LDR, чтобы определить, когда начинает светиться свет, чтобы вы могли включить сигнал тревоги, чтобы разбудить вас. Если программа и датчик точны, вы можете постепенно увеличивать громкость будильника по мере того, как он становится светлее.

    Садовый монитор . Датчик освещенности можно использовать в саду для проверки того, сколько солнца получает определенная часть сада. Это может быть полезной информацией, если вы сажаете что-то, что требует много солнца или наоборот.

    Комнатный монитор — Хотите убедиться, что свет в определенной комнате всегда выключен? Вы можете использовать это, чтобы предупреждать вас всякий раз, когда обнаруживается свет там, где его быть не должно.

    С этим классным маленьким датчиком можно сделать так много, но также помните, что если вам требуется что-то более точное, чем фотоэлемент, обратите внимание на что-то вроде цифрового датчика освещенности Adafruit с расширенным динамическим диапазоном.

    Надеюсь, вы смогли без проблем настроить датчик света Raspberry Pi. Если вы столкнулись с проблемой, у вас есть отзывы, я что-то упустил или что-то еще, что вы хотели бы сказать, не стесняйтесь оставлять комментарии ниже.

    Кредит: Это руководство основано на руководстве Adafruit Resistor Sensor.
