Схемы подключения и установка датчиков движения — инструкции и советы по выбору |

• Что можно объединить в систему освещения
• Чем вредны частые включения и выключения?
• Особенности установки
• Какие параметры влияют на выбор места установки
• Электрическое подключение
• Основные схемы

• Готовый комплект «2 в 1»
• Советы по подключению
• Несколько ДД для одного источника света
• Подключение функции регулировки

Правильно собранный комплект — это уже полноценная автоматизированная система освещения, а, значит, комфорт использования и экономия электроэнергии.

Но какие приборы можно совмещать? Покупать ли прожектор и отдельно датчик движения для него (далее ДД), или выбрать готовый комплект? Как в итоге правильно все это подключить?

Схемы всегда прилагаются в инструкции, а часто еще и на упаковочной коробке и крышке приборов. Однако на практике вопросы могут возникать.

Вариант 1 — что можно объединить в систему освещения

Для автоматизации подойдут не все модели. Конструкция для открытого размещения должна состоять из пыле и влагозащищенных элементов (как минимум со степенью защиты IP65), а также выдерживать широкий температурный диапазон (желательно от -40 до +50°С), и обладать стойкостью к воздействию УФ-лучей.

Существует и другой вариант: использовать ДД с IP44 (таких в продаже большинство), выполнив рекомендации производителей и разместив его строго под навесом.

Какой прожектор можно использовать с датчиком движения?

Самый лучший вариант для работы с ДД — светодиодный прожектор, так как включается мгновенно по сигналу и устойчив к частым включениям-выключениям. Подойдут также старые с лампами накаливания или с мощными галогенками.

А вот любые газоразрядные лампы (люминесцентные в т.ч.) в данном случае будут неэффективны: они не любят частых включений/выключений и, к тому же, разгораются не сразу, а постепенно.

Что касается выбора ДД: в 99% случаев в системах освещения используются инфракрасные модели. Они срабатывают на приличное расстояние (недорогие модели до 5-10 м, хорошие немецкие до 15 м), имеют легко регулируемые настройки, и доступны по цене.

Но, могут ложно срабатывать (например, на животных), но это корректируется в настройках чувствительности. А могут, наоборот, не сработать: на непрогретый автомобиль зимой или из-за физических преград — это предусматривается только правильной установкой.

Тут описаны причины: почему не работает датчик движения.

Куда ставить прожектор?

В первую очередь, исходя из его характеристик и параметров освещаемой территории.

Кронштейн для крепления чаще всего поставляется в комплекте. Определили участок, который нужно освещать, и место установки? Далее понадобится подвести кабель питания.

Подойдет провод марки ПВС сечением 0,5-1,5 кв.мм. Если речь идет об одном, достаточно ПВС 2х0,75 кв.мм. Прожектор подключается к кабелю уже после того, как смонтирован.

Обратите внимание: кабель, размещаемый на улице, необходимо спрятать в стойкую к воздействию ультрафиолета черную гофру, чтобы защитить изоляцию от разрушения.

Какие параметры влияют на выбор места установки датчика

Прежде всего придется учитывать угол обзора конкретной модели:

• настенные и вкручиваемые в патрон чаще всего имеют угол восприятия 120-150°;
• потолочные обеспечат обзор 360°;
• сменный угол обзора 360° и 180° — у моделей с двумя способами установки.

Зона обнаружения у конкретной модели и есть главным критерием, определяющим место монтажа. Соотнесите свои потребности в освещении и дальность срабатывания. Хорошие немецкие «добьют» и на 16 метров. Но, если двор небольшой, целесообразнее сэкономить и установить недорогую модель с действием на 3 метра.

Что надо знать об установке и эксплуатации

В зону видимости не должны попадать объекты, излучающие свет и тепло. Не устанавливайте вблизи деревьев, кустов, хозпостроек, которые могут перекрывать видимость.
При необходимости для удобного монтажа докупается переходник и пластиковые подкладки: для размещения в угол, на металлической двери. Все технические вопросы решаемы.

Как выполнить подключение датчика

На практике это несложно: этот элемент либо замыкает, либо размыкает электрическую сеть. В комплекте идут клеммники, причем чаще используются винтовые.

Прямо на корпусе выполнена маркировка со схемой. Вы можете обнаружить тиснение на пластике: буква L со стрелкой обозначает место подключения фазного провода, N — нулевого.

К обозначенному L со штрихом и стрелкой направлением «от колодки» выводу подключается провод, идущий к прожектору.

Если допустить ошибку и подключить некорректно (правильно фаза (L, коричневый провод) и ноль (N, синий)), устройство не будет работать, на что укажет не горящий индикатор.

Основные схемы подключения

 Схема подключения «ПОСЛЕ» выключателя.

Схема подключения датчика «ДО» выключателя.

Здесь ДД подключен непосредственно к сети, а свет через выключатель к ДД.

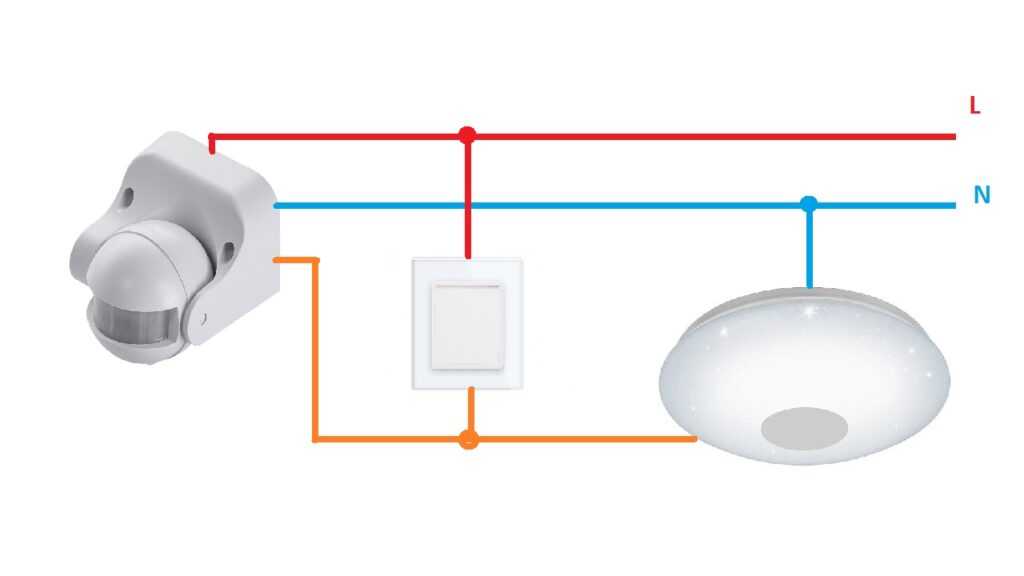

Если нужно включать свет через выключатель параллельно, чтобы освещение работало, независимо от движения объектов на территории.

Схема подключения с параллельным выключателем

При этом варианте всегда можно переключиться на ручной режим управления.

Эта же возможность подается в упрощенном виде в более функциональных европейских моделях премиум-сегмента (например, у производителя Theben), где используется отдельный выход для выключателя.

Вариант 2 — готовый комплект «2 в 1»

И, наконец, рассмотрим самый простой и потому распространенный вариант: когда прожектор с датчиком движения идут в едином комплекте заводской сборки.

В таком случае Вам нужно просто прикрепить конструкцию в заданном месте, подключить провода питания и выставить настройки под свои потребности.

Откройте крышку и соедените кабель к свободным клеммам а другой конец к ближайшей розетке. Синий — ноль, коричневый — фаза, желто-зеленый — заземление (его может и не быть). Еще в идеальном случае на группу в щитке ставится отдельный автоматический выключатель номиналом 6-10А.

Однако не всегда удобно использовать совмещенную конструкцию. Тогда целесообразнее установить датчик отдельно от прожектора на расстоянии нескольких метров, чтобы он срабатывал в одном месте, а свет включался в другом.

Например, на входе во двор (в зоне действия) улавливается движение, и над крыльцом включается прожектор — и вы идете по уже освещенной дорожке.

Советы по подключению

Рассмотрим часто встречающиеся ситуации с соответствующими рекомендациями.

Несколько датчиков для одного источника света

Чтобы подключить еще один, дополнительный ДД. Например, когда встроенный элемент не охватывает всю требуемую зону. Тогда выполняем подключение по схеме:

Схема подключения второго датчика движения

Еще один вариант — использовать специальные модели с возможностью подключаться в цепочку (в которых есть режимы Master/Slave). Например, такие есть у Theben в серии ThePrema.

Подключение функции регулировки освещенности

В большинстве случаев светоконтролирующий выключатель уже встроен в корпус. Если же функции регулировки освещенности нет, то можно установить выносное фотореле. Подключается так же, как ДД. Обратите внимание, что его нельзя направлять на источник света, чтобы избежать искажений восприятия и работы системы. Также можно к системе купить таймер отключения — если нужно, чтобы освещение работало по установленному расписанию.

Акционные позиции

Популярные прожекторы и сопутствующее оборудование

Если у Вас остались вопросы — обращайтесь к нашим консультантам любым удобным способом.

Автор: Анна

как подключить датчики движения к лампочкам на освещение, настройка и схемы подключения с выключателем и без выключателя

Датчиками движения называют специальные приборы, отвечающие за управление освещением. Если в так называемом «секторе ответственности» движутся какие-либо объекты – устройства включаются. Раньше подобные виды техники имелись далеко не на каждом объекте, сейчас они доступны практически всем. Основная функция – освещение придомовых территорий, но есть некоторые особенности, с которыми желательно ознакомиться заранее. Тогда проще понять, как подключить датчик движения к лампочке.

• Схемы подключения самому: понятно и доступно

• Подключение через выключатель

• Подключение одного прибора в цепь

• Схема с двумя датчиками

• Подключение нескольких приборов в сеть

• org/ListItem»>

  Схема включения датчика движения с выключателем

• Схема подключения датчика движения без выключателя

• Схема с пускателем или контактором

• Задержка выключения света

• Подключение датчиков освещенности

• Трёхпроводная схема подключения

• Двухпроводное подключение

• org/ListItem»>

  Настройка

• Настройка и регулировка чувствительности

• Угол обзора

• Лучшие модели датчиков для включения света

• Navigator 71 967 NS-IRM05-WH

• Camelion LX-39/Wh

• Rev Ritter DD-4 Control Luchs 180

• Рекомендации по выбору схемы монтажа

• org/ListItem»>

  Рекомендации по выбору места монтажа

• Рекомендации инженеров

Схемы подключения самому: понятно и доступно

Подключение через выключатель

Чаще всего выбор делают в пользу обычной цепи, с замыканием и размыканием. Параллельно устройству идёт обычный выключатель, если освещение нужно постоянное, но в поле зрения никто и никуда не двигается. Свет горит за счёт обходной цепи, когда всё включают. При выключении прибор отвечает за контроль работы всех устройств.

Подключение одного прибора в цепь

Соединение допустимо двух видов:

1. Непосредственно рядом с осветительным прибором.
2. На более-менее значительном расстоянии, что тоже позволяет без проблем настроить датчик движения на освещение.

Для подключения у большинства моделей есть три клеммы. Для подключения питающей сети используют контакты с обозначением L, N. От этой цепи напряжение подают не только на схему датчика, но и на нормально открытый контакт реле. Часто в конструкции присутствует клемма L out, иногда для её обозначения используют стрелку.

Эта клемма является второй частью в контактной пары, которая замыкается с контактом L, когда срабатывает устройство. За подачу напряжения отвечает двухжильный кабель. В разрыв фазного провода подключаются основные контакты реле.

Через распределительную коробку проще сделать подключение, если осветительный прибор будет стоять отдельно. Внутрь коробки заводят трёхжильный кабель. Здесь тоже есть свои особенности:

1. Одна жила служит для питания устройства, будет нейтральной.
2. Две другие обустраиваются с целью коммутации, чтобы светильник с датчиком движения работал бесперебойно.
3. Внутри коробки разводку выполняют по той же схеме, что и для обычных выключателей.

С подключением приборов движения для квартиры редко возникают сложности, тем более – с тем, чтобы его перепутать. Большинство разновидностей не отличаются повышенной чувствительностью к полярности. Но рекомендуется делать так, чтобы в разрыве присутствовал именно фазный провод. Таковы стандартные требования ПУЭ.

Схема с двумя датчиками

Иногда схема помещения достаточно сложно, потому устройства требуется два и больше. Здесь надо установить приборы так, чтобы их «зоны ответственности» пересекались друг с другом. То есть, любое движение должно оставаться в зоне видимости приборов, в любом случае.

Параллельное подключение – самый удобный вариант для таких ситуаций. В работе оба прибора остаются полностью независимыми друг от друга. Но каждый из них способен управлять прожектором, в равной степени. Схема подключения датчика движения работает стабильно.

Схему последовательного подключения тоже используют, но гораздо реже. В данном случае фаза на каждый из последующих приборов идёт с управляющей клеммы предыдущего. Во дворе в сочетании с прожектором такой вариант нельзя назвать уместным.

Подключение нескольких приборов в сеть

Размер, форма помещений, требующих контроля, бывают разными. Каждый датчик обычно управляет только одним прибором освещения, либо одной сетью. Можно располагать устройства под определёнными углами друг к другу, чтобы уверенно обнаруживать присутствие при любых обстоятельствах. Применяются встречные, разнонаправленные варианты. Главное – чтобы зона покрытия детекторов и обнаружения оставалась максимальной.

Включение света в большинстве случаев требуется при включении хотя бы одного датчика, входящего в группу. Тогда рекомендуется и здесь параллельно соединять контакты релейных групп всех выключателей. Все модели при таких обстоятельствах должны коммутировать фазные, либо нулевые провода. Иначе, когда включается лампа с датчиком движения, увеличивается вероятность коротких замыканий.

Задача усложняется при необходимости организовать свет, включающийся только при срабатывании обоих элементов одновременно. Было бы допустимо последовательное подключение, если бы один релейный контакт не был привязан к клемме питания. Но требуется установить промежуточное реле, с катушкой, включающейся при срабатывании отдельного датчика. Контакты второго прибора первыми разрывают нагрузку. Затем задействуют нормально открытый контакт дополнительного реле.

Схема включения датчика движения с выключателем

Подключение в этой схеме для дома идёт параллельно. Соединение фазных жил проходит с соблюдением следующих рекомендаций:

1. Входящая жила в датчик подключается к проводу от автомата.
2. Тот же провод от автомата соединяют с выключателем.
3. Со светильником соединяют выходной провод от прибора движения.
4. Далее выходной провод прокладывают через выключатель.

Благодаря этому контроль освещения упрощается вне зависимости от того, какое время суток сейчас. Работа тоже не будет оказывать такого сильного влияния на устройства.

Иногда возникают вопросы относительно последовательного выключения. Такую схему допустимо применять, но у неё есть серьёзные недостатки. Лампочка не загорается сразу после того, как всё включат и подадут питание. Работа схемы происходит с опозданием. Иногда оно растягивается до 20 секунд и больше. Даже если схема датчика движения организована правильно.

Схема подключения датчика движения без выключателя

Пример – когда приобретён прибор, но владелец не хочет проводить серьёзные монтажные работы, с дополнительными тратами по времени и материалам. Тогда разрешают выключатели демонтировать. На его месте устанавливают прибор, отвечающий за движение. Но такие схемы подходят далеко не для всех лампочек, хотя отслеживание перемещения работает нормально.

В этом случае подключение также требует учёта дополнительных правил:

1. Приобретение диода и конденсатора, без которых светильники с датчиком движения не будут работать.
2. Между клеммами A, N устанавливают диод.
3. Конденсатор впаивают параллельно лампочке, которая используется в настоящее время.
4. Через прибор движения с выключателем проходит только фазный контур. Значит, он заходит в клемму L, выходит из клеммы N. По сути, клемма А свободна в такие моменты, но одна из ножек диода будет сидеть именно на ней.
5. Со светодиодами подобные решения работают очень хорошо. Но допускается подключение лампочек суммарной мощностью не больше 80 Вт.

Схема с пускателем или контактором

Такой вариант актуален, если устройство требует постоянного пониженного напряжения. Мера подходит для гаражей и хозяйственных построек, других подобных объектов с повышенными требованиями к мерам безопасности. Бра обустраиваются по другому принципу.

К блоку питания подключают проводники, связанные с рабочим нулём и заземлением. Фаза поступает через устройство, по принципу, который частично описывался выше. С блока питание снимается напряжение постоянного типа. Оно передаётся на осветительный прибор, с соблюдением полярности, если всё правильно подсоединить.

Задержка выключения света

При запуске устройств обязательно проводят тестирование. Для этого регулятор уровня освещённости должен попасть в положение, соответствующее дневному освещению. На минимум ставят регулятор, отвечающий за время.

Первый раз после подключения к питанию ждут около 30 секунд. После этого освещение включается тоже на 30 секунд. Следующее действие – направление чувствительной зоны на место, которое должно находиться под наблюдением. Устанавливать нужный диапазон не так сложно.

Промежуток времени срабатывания и работы лампы должны в точности соответствовать друг другу.

Подключение датчиков освещенности

Схемы, цветовая маркировка проводов могут иметь некоторые отличия в каждом конкретном случае. Лучше всего внимательно изучить инструкцию, прилагаемую к конкретной модели. Существуют дополнительные схемы, при которых предполагается соединение фотореле с дин-рейкой в электрощите. Имеется внешний светочувствительный прибор для включения.

Датчики освещённости помогут включить свет, и сохранить его в рабочем состоянии до утра.

Трёхпроводная схема подключения

Трёхпроводную схему считают самым простым вариантом. Питание 220 Вольт подаётся по двум проводам. Третий провод применяют в качестве выхода. Регуляторами времени и чувствительности снабжены практически все современные датчики, вне зависимости от типа.

Благодаря регулятору чувствительности проще настроить приборы на конкретную массу. Это позволит работать только на человека, чтобы игнорировать животных. Регулятор по времени контролирует работу и включение.

Двухпроводное подключение

Допускается установка таких приборов взамен тех, что существовали ранее. Или параллельно. Тогда управление светом осуществляется только при отключенном выключателе. 40-50 микроампер – стандартная величина тока, потребляемая при работе. Можно подключать не только лампы накаливания, но и использовать энергосберегающие технологии. Установка светильника с датчиком движения в этом случае экономит деньги.

Настройка

Существует всего несколько основных принципов, которые надо учесть при подключении.

Настройка и регулировка чувствительности

За это отвечает датчик, который обозначается как Sens. При первой настройке важно убедиться в том, что устройство срабатывает именно в момент, когда в помещении оказывается человек. Можно сделать так, чтобы проезжающие мимо автомобили при этом не заставляли устройство включаться. Как установить желаемые параметры – написано в инструкции от производителя.

Угол обзора

Угол наблюдения датчиков может быть разным в зависимости от потребностей заказчиков. Допустимы варианты от нескольких градусов до полного кругового обзора. Он чаще применяется при круговом креплении, регулировка дополнительно не нужна.

Углы определяются в горизонтальной, либо вертикальной плоскостях. Они указываются в документации отдельно, определяют общую зону наблюдения.

Если датчики предназначены для монтажа на стену, их характеристика будет следующей:

• 110-120 или 180 градусов по горизонту.
• 15-20 градусов по вертикали. Установить датчик движения не так сложно.

Движения не будут фиксироваться датчиками, если они выходят за рамки указанного пространства. Для корректировки направления важно не только подбирать приборы изначально, но и учитывать место монтажа. Если орган наблюдения подвижный – установка упрощается.

Круговой обзор до 360 градусов по горизонтали характерен для устройств с потолочным монтажом. Обзор распространяется конусом сверху вниз. Зона контроля значительно больше, но не просматриваемые точки в углах часто имеются.

Лучшие модели датчиков для включения света

Приведём список моделей, которые уже прошли проверку практикой. И заслужили доверие пользователей, как профессионалов, так и на бытовом уровне.

Navigator 71 967 NS-IRM05-WH

Обнаруживает, регистрирует тепловые потоки, постоянно наблюдает за ними. Совместим с любыми видами оборудования для освещения. Для включения и выключения системы освещения поддерживает регулировку порога освещённости. Время срабатывания тоже меняется. Общая дальность работы – до 12 метров. Головка сенсора с радиусом обзора до 180 градусов. 1,8-2,5 метра – рекомендуемая высота установки, которая к подсоединению других устройств тоже привязана.

Camelion LX-39/Wh

Настенный счётчик, способный дополнительно экономить электрическую энергию. Регистрация и анализ теплового потока – основные возможности устройства. Установленный прибор работает при разных условиях.

Rev Ritter DD-4 Control Luchs 180

Очень тонкий прибор, допускающий монтаж на любую настенную поверхность. Регистрация движение и наблюдение проходят на максимальном уровне обзора. Максимальная мощность подключаемых приборов – до 1200 Вт. Предполагает разный угол обзора, при этом недопустимый диапазон маленький.

Рекомендации по выбору схемы монтажа

Благодаря различным схемам можно добиться разных результатов:

1. Временное управление осветительной группой без участия выключателя.
2. Отключение автоматического управления системой освещения.
3. Расширение контролируемой зоны, и так далее.
4. Сначала требуется изучить каждую схему. И понять, при каких характеристиках и потребностях подходит вариант. При выборе устройства это всегда поможет.

Рекомендации по выбору места монтажа

Датчики могут быть установлены внутри дома, либо снаружи.

Уличные датчики контролируют территорию, прилегающую к той или иной постройке. Дальность восприятия у этих приборов обычно большая. У некоторых приборов она доходит до сотен метров. Но такие показатели не особо подходят для территории двора частного дома.

При возвращении домой или выходе в тёмное время суток приборы будут особенно удобными для хозяев. Кнопка LUX помогает с настройкой.

Внутренние датчики работают в помещениях. Отличия от другого вида кроются в следующих свойствах:

1. Слабая защищённость от атмосферных воздействий.
2. Меньший сектор обзора. Если нет движения – работа прекращается.
3. Уменьшенная стоимость.

Рекомендации инженеров

Рекомендуется устанавливать корпуса датчиков как можно дальше от приборов, способных стать источниками электромагнитных помех. Иначе создаются условия для ложных срабатываний. Использование таких устройств может стать первым шагом на пути к обустройству так называемого умного дома.

ИК-разновидности получили наибольшую распространённость. Но стоит обратить внимание и на другие модели, если задачи тоже должны быть другими.

Подключение датчиков движения : Konnected Help & Support

Монтажная область 1

Справка и поддержка

Введите поисковый запрос здесь…

Введите поисковый запрос здесь…

Купить сейчасОтправить билет

Изменено: пн, 15 августа 2022 г., 14:42

Датчики движения , или, точнее, пассивные инфракрасные (PIR) датчики движения, используют инфракрасный свет для обнаружения больших движущихся объектов (например, человека) внутри вашего дома. Обычно их монтируют в углу комнаты у потолка в жилых помещениях вашего дома. Большинство датчиков движения, устанавливаемых для систем безопасности, работают от источника постоянного тока 12 В и подключаются к четыре провода : два для питания и два для сигнала движения.  Красный и черный провода обычно представляют собой положительный и отрицательный провода питания соответственно. Другая пара проводов может быть любого цвета и передавать сигнал обнаружения движения. Они работают как нормально закрытый (NC) переключатель : когда движение не обнаружено, сигнальная цепь замыкается. При обнаружении движения сигнальная цепь размыкается.

Определите провода для датчика движения

1. Если вы переподключаете существующую систему сигнализации, провода питания вашего датчика движения (красный и черный провода), скорее всего, уже подключены к выходу питания вашей панели сигнализации.
2. Другая пара проводов для сигнала обнаружения движения, скорее всего, подключена к одному из зонных входов на имеющейся у вас охранной панели. Они могут быть подключены к оконечным резисторам на панели сигнализации или во время движения, их необходимо удалить, чтобы преобразование работало правильно. Отсоедините эту пару проводов от существующей сигнализации, удалите и выбросьте резисторы (или сохраните их для другого проекта).

Подключение датчиков движения

Если вашим датчикам движения требуется питание, вы можете получать питание от базы подключенных устройств , если вы питаете устройство правильным напряжением . Большинство датчиков движения и компонентов системы охранной сигнализации работают от 12 В постоянного тока, поэтому в этом случае подключите подключенное устройство к источнику питания 12 В постоянного тока. Затем вы можете получать питание для своих датчиков движения от AUX и AUX в нижней левой части основания устройства.

  Всегда проверяйте напряжение перед подключением электроники!

После того, как вы подключили провода питания датчика движения, подключите сигнальные провода к G (круглый) и зонам 1-5 в нижней правой части платы.

Датчики движения с конфигурируемыми контактами

Большинство датчиков движения систем охранной сигнализации жестко подключены к нормально замкнутому (НЗ) . Некоторые датчики движения имеют как НЗ , так и нормально разомкнутый (НО) контакт. Если ваше оборудование имеет эту опцию, используйте НЗ контакт.

  Следующий шаг: подключение сигнализации

Вы нашли это полезным?
Да
Нет

Отправить отзыв

Извините, мы не смогли быть полезными. Помогите нам улучшить эту статью своими отзывами.

Связанные статьи

• Питание вашей Konneded Board
• Монтаж и позиционирование
• Подключение оконных и дверных датчиков
• Подключение сирены

Посмотреть все

9Тема 0004 от Breezy Themes

Программное обеспечение службы поддержки
через службу поддержки Freshdesk

Проводка Датчики движения

Датчики движения или, точнее, пассивные инфракрасные (PIR) датчики движения используют инфракрасный свет для обнаружения крупных движущихся объектов.
предметы (например, человек) в интерьере вашего дома. Их обычно монтируют в углу комнаты у потолка.
в жилых помещениях вашего дома. Большинство датчиков движения, устанавливаемых в системах безопасности, работают от источника постоянного тока 12 В.
подключен к четыре провода : два для питания и два для сигнала движения.

Красный и черный провода обычно являются положительным и отрицательным проводами питания соответственно.

Другая пара проводов может быть любого цвета и передавать сигнал обнаружения движения. Они действуют как
Нормально замкнутый (NC) переключатель : Когда движение не обнаружено, сигнальная цепь замыкается. При обнаружении движения
сигнальная цепь разомкнута.

Определите провода для вашего датчика движения

1. Если вы меняете проводку существующей системы сигнализации, провода питания вашего датчика движения (красный и черный провода), скорее всего,
   уже подключен к выходу питания вашей панели сигнализации. Если они работают правильно, вы должны увидеть индикатор
   свет на датчике движения, когда он обнаруживает ваше движение. Оставьте провода питания подключенными и следуйте инструкциям по подключению.
   ниже для датчиков движения с внешним питанием.
2. Другая пара проводов для сигнала обнаружения движения, скорее всего, подключена к одному из зонных входов на вашем
   существующая панель сигнализации. Они могут быть подключены к оконечные резисторы на щитке сигнализации. Отсоедините эту пару проводов
   из существующей сигнализации, удалите и выбросьте резисторы (или сохраните их для другого проекта).
3. Если вы подключаете новый датчик движения или датчик без существующего питания, следуйте приведенным ниже инструкциям по подключению.
   датчики движения без внешнего питания.

Подключение датчиков движения с внешним питанием

Если ваши датчики движения уже работают и подключены к существующей системе сигнализации, вы можете оставить провода питания (обычно
красный и черный ) подключены к существующей электросети. В этом случае просто подключите перемычки
к сигнальной паре проводов. Затем подключите один провод к GND , а другой — к входному контакту подключенного устройства.

Подключение датчиков движения без внешнего питания

Если вашим датчикам движения требуется питание, вы можете получать питание от базы устройства Konnected до тех пор, пока вы питаете питание
устройство с правильным напряжением . Большинство 9Датчики движения 0022 и компоненты системы охранной сигнализации работают от 12 В постоянного тока, поэтому в этом случае
включите подключенное устройство с помощью адаптера питания постоянного тока 12 В. Затем вы можете получать питание для своих датчиков движения от контактов.
с маркировкой U1 и GND в нижней левой части основания устройства. См. страницу мощности для получения дополнительной информации
информация о включении устройства.

Всегда проверяйте правильное напряжение перед подключением электроники!

После подключения проводов питания датчика движения подключите сигнальные провода к GND и один из
входной контакт на правой стороне платы.

Входные контакты

Следующие входные контакты на подключенном устройстве могут использоваться для датчиков движения:

• D1
• Д2
• D5
• D6
• D7
• РХ

Примечание: Контакт RX мешает последовательному соединению USB. Опытные пользователи, которые подключают устройство к своим
компьютер, использующий USB-кабель, может столкнуться с проблемами при использовании контакта РХ .

Земля (

GND ) Контакты

Любой из контактов с маркировкой GND на правой стороне подключенного устройства можно использовать для заземления.
связь. Не используйте контакты GND на левой стороне платы для датчиков движения.

Датчики движения с конфигурируемыми контактами

Большинство датчиков движения систем охранной сигнализации жестко подключены к нормально замкнутому (НЗ) .
