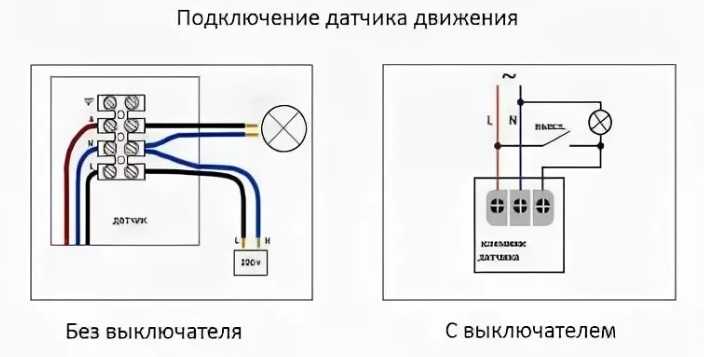

Подключение датчика движения через выключатель для освещения: Подключение датчика движения для освещения с выключателем: схема и пошаговая инструкция

Работают ли датчики движения со светодиодными лампами? Важные примечания

Вы хотите изменить наружное освещение на светодиодное и не уверены, будет ли работать существующий датчик движения? Или вы хотите автоматически включать освещение в коридоре и задаетесь вопросом, какой датчик движения подходит? В этом руководстве вы узнаете, на что следует обращать внимание при взаимодействии детекторов движения и светодиодных ламп.

• Датчики движения для светодиодных светильников
• Какие датчики движения подходят для светодиодов?
  • Датчики движения с реле
  • Датчики движения с электронным переключателем
• Работают ли светодиоды на датчиках движения?
• Типичные проблемы с датчиками движения и светодиодами
  • Светодиод на датчике движения всегда включен
  • Датчик движения вообще не переключается
  • Светодиод всегда включается и выключается

    Детектор движения в основном состоит из 9датчик движения 0033 для обнаружения движения и электрический выключатель . Если датчик обнаруживает движение, переключатель активируется и включается выходное напряжение. Подключенная к нему лампа загорается. В общем, не имеет значения, включает ли датчик движения, например, лампу накаливания или светодиод.

    Однако в конструкции датчика движения есть важное отличие. Электрический выключатель для включения и выключения света может быть выполнен двумя различными способами:

    • Электромеханическое реле
    • Электронное полупроводниковое реле

    Любой тип нагрузки может быть подключен к датчикам движения с электромеханическим реле . Если реле срабатывает во время обнаружения движения, внутри механически соединяются два контакта, как у обычного выключателя света. Детекторы движения с реле в качестве коммутационного выхода можно узнать по тихому щелчку во время процесса переключения.

    С другой стороны, многие современные детекторы движения имеют электронный выключатель для переключения нагрузки. Иногда его называют полупроводниковым реле . Полупроводниковые реле не издают шума при переключении и, в отличие от контакта механического реле, работают без износа. Однако для правильной работы электронных переключателей всегда требуется определенная минимальная нагрузка.

    Минимальная нагрузка является типичной причиной проблем со светодиодами

    Недостаточная минимальная нагрузка часто является причиной проблем со светодиодами с датчиками движения.

    Датчик движения скрытого монтажа для светодиодных потолочных светильников

    Какие датчики движения подходят для светодиодов?

    Датчики движения с реле

    Датчики движения с электромеханическим реле (тихий щелчок при переключении) в принципе подходят для любого типа освещения. Никаких проблем со светодиодами ожидать не стоит.

    Датчики движения с реле подходят для светодиодных светильников

    Датчики движения с электронным переключателем

    Для датчиков движения с электронным переключателем необходимо обратить внимание на тип нагрузки и минимальная нагрузка спецификации. Их можно найти либо на самом детекторе, либо на упаковке, либо в паспорте. В основном существуют следующие типы нагрузки:

    • Резистивная (омическая) нагрузка
    • Индуктивная нагрузка
    • Емкостная нагрузка

    Старые лампы накаливания и галогенные лампы имеют омическую нагрузку . Светодиодные лампы имеют емкостную нагрузку за счет встроенного блока питания. Если электронный переключатель датчика движения подходит только для резистивных нагрузок, высока вероятность возникновения проблем при подключении светодиодных ламп.

    В дополнение к типу нагрузки необходимо также обратить внимание на минимальную нагрузку датчика движения. Это часто бывает, особенно с уже установленными извещателями, и возникает после замены светодиодов. Например, старую лампочку на 60 Вт заменили светодиодом на 10 Вт. Здесь могут возникнуть проблемы, если минимальная нагрузка датчика движения также составляет 10 Вт и выше.

    Для датчиков движения с электронным переключателем обратите внимание на тип нагрузки и минимальную нагрузку

    Для бесперебойной работы светодиода датчик движения должен быть рассчитан на емкостную нагрузку. Минимальная нагрузка должна быть ниже мощности подключенных светодиодов. Многие светодиодные датчики движения на рынке имеют минимальную нагрузку всего 1 Вт, что делает их подходящими для всех светодиодных ламп.

    Работают ли светодиоды на детекторах движения?

    Вы уже знаете, какие технические детали важны для работы детектора движения со светодиодами. Однако вопрос в том, подходят ли вообще светодиодные светильники для работы с датчиками движения. Старые энергосберегающие лампы не подходили, потому что им часто требовалось несколько минут, чтобы достичь полной яркости, и они выдерживали относительно небольшое количество циклов переключения.

    Светодиодные лампы, напротив, идеально подходят для работы с датчиками движения. Светодиоды мгновенно достигают полной яркости после включения и рассчитаны на большое количество циклов переключения. Тем не менее, вы должны убедиться, что датчик движения настроен правильно. Неправильные или не оптимальные настройки приводят к большому количеству ненужных циклов переключения, что влияет на срок службы светодиода.

    Вы можете распознать неоптимально настроенный датчик движения по тому, что освещение включается и выключается каждые несколько минут. Здесь важно найти оптимальный порог яркости, чувствительность и длительность свечения для собственных нужд. Ориентация также имеет решающее значение и гарантирует, что лампа включается, например, только тогда, когда кто-то входит в вашу собственность.

    Светодиодные лампы идеально подходят для работы с датчиками движения

    Связаны друг с другом: Светодиодный прожектор со встроенным датчиком движения

    Типичные проблемы с датчиками движения и светодиодами

    Датчики движения с реле всегда подходят для работы со светодиодами. Если возникают проблемы, детектор, вероятно, неисправен. Работа светодиодных ламп на датчике движения с электронным переключателем часто приводит к нежелательным побочным эффектам. Наиболее распространенные эффекты описаны ниже.

    Светодиод на датчике движения горит всегда

    Если светодиодная лампа постоянно горит и не гаснет, возможно, датчик движения имеет электронный переключатель. Весьма вероятно, что это не подходит для емкостных нагрузок, таких как светодиоды, или что его минимальная нагрузка не будет достигнута.

    Используйте соответствующий датчик движения

    Убедитесь, что ваш датчик движения подходит для емкостных нагрузок, таких как светодиодные лампы, и что ваши лампы соответствуют минимальной нагрузке.

    Датчик движения вообще не переключается

    Если датчик движения вообще не включает подключенное светодиодное освещение, возможно, не достигнута минимальная нагрузка. Детектор движения также может быть рассчитан только на резистивную нагрузку, такую ​​как старые лампы накаливания.

    Используйте соответствующий датчик движения

    Проверьте, подходит ли ваш датчик движения для светодиодных ламп. Потребляемая мощность вашего светодиодного освещения должна быть выше минимальной нагрузки.

    Светодиодное освещение всегда включается и выключается

    В этом случае причиной может быть недостаточная минимальная нагрузка или непригодность для емкостных нагрузок, таких как светодиодные лампы. Если вы перешли со старых источников света на светодиоды, вам следует заново отрегулировать чувствительность датчика движения.

    Используйте соответствующий датчик движения

    Также следует проверить, точно ли настройка чувствительности соответствует порогу переключения, и отрегулировать ее.

    Вывод

    Детектор движения очень удобен для автоматического включения света. Датчики движения с реле также подходят для светодиодного освещения. Для датчиков движения с электронным переключателем необходимо обратить внимание на совместимость со светодиодными лампами. Для правильной работы минимальная нагрузка извещателя должна быть ниже мощности подключенных светодиодов.

    Подключение двух наружных огней движения к одному выключателю


    » Каталог домашней электропроводки
    » Жилая электропроводка: руководство по домашней электропроводке
    » Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

    Как подключить два внешних светильника безопасности движения: наиболее распространенные соединения проводки для двух наружных светильников.

    Видео по электрике №1 Как подключить генератор к панели дома Использование комплекта блокировки автоматического выключателя для резервного питания ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube и подпишитесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

    Подключение выключателя для двух наружных фонарей движения
    Электрика Вопрос: Как правильно подключить вторую наружную лампу движения к существующему выключателю?

    • Невозможно провести проводку от существующего освещения, поэтому проводка должна быть от выключателя.
    • Я знаю, что все белые провода должны быть соединены вместе с массой.
    • Подходят ли оба черных провода к фарам вместе на клемму?

    Этот вопрос по электричеству поступил от Рона, домовладельца из Аллентауна, штат Пенсильвания.

    Ответ Дэйва:
    Спасибо за вопрос по электропроводке, Рон.

    Как подключить наружные светильники безопасности движения

    Применение: Проводка светильников безопасности.
    Уровень навыков: от начального до среднего. Этот проект электропроводки лучше всего выполнять лицензированным подрядчиком по электротехнике или сертифицированным электриком.
    Необходимые инструменты: основные ручные инструменты и безопасная лестница.
    Расчетное время: Зависит от личного опыта, светильника и доступа к светильнику.
    Меры предосторожности: Определите цепь осветительного прибора, выключите ее и пометьте примечанием перед работой с проводкой.
    Примечание. Запасные части для светильника должны быть совместимы с установленными лампами.

    • Наиболее распространенные соединения проводки для двух наружных светильников
      • Черные провода, идущие к светильникам движения, необходимо соединить вместе, но не на выключателе, вместо этого соединить два провода после выключателя.
      • При такой конфигурации проводки вы получите 3 черных провода:
        • Один черный провод для выключателя в качестве источника питания.
        • Один черный провод для лампочки №1.
        • Еще один черный провод для лампочки №2.

    Подробнее о подключении светильников безопасности и детекторов движения

    Детектор движения

    Установка светильников с детектором движения
    Установка светильников с детектором движения обеспечивает безопасность и экономию энергии, а также может легко заменить существующий настенный светильник. 9Схема 1 быть полезным для вас:

    Видео по электрике #2 Подключение розетки GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube и подпишитесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

    Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите правильно с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней проводки. Идеально подходит для домовладельцев, студентов, Разнорабочие, разнорабочие и электрики Включает: Проводка розеток GFCI Проводка домашних электрических цепей 120 Вольт и 240 VOLT Выходные схемы Переключатели проводки Проводя 3-проводная и 4-проводная электрическая ассортимент Проводя 3-проводная и 4-проводная сушилка и выходы Dryer 44444444444444444444444449. для устранения неполадок и ремонта электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

    Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
    Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

    Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. Top
