Содержание
советы по выбору, укладке и монтажу
Комфортная температура в доме является одной из основных составляющих понятия «уют». Ведь, согласитесь, какой бы красивой не была отделка стен, и какой бы удобной не была мебель, если в доме холодно, полноценно отдохнуть и расслабиться здесь не получится. Не надеясь на бесперебойную работу коммунальных служб, все больше наших соотечественников устанавливают в своих квартирах альтернативные источники тепла. Самыми популярными из них являются всевозможные теплые полы. К сожалению, монтаж водяного или электрического подогрева пола требует масштабных бетонных работ. Что же делать, если косметический ремонт в квартире или доме уже окончен, а о монтаже «теплого пола» как-то забыли. Единственным выходом из такой неприятной ситуации может стать инфракрасный теплый пол.
Содержание
1 Что такое инфракрасный обогрев и как он работает?
2 Технические характеристики и область использования
3 Технология укладки и подключения системы
4 Укладка финишного покрытия
Что такое инфракрасный обогрев и как он работает?
Пленочный теплый пол представляет собой два слоя плотного полимера, между которыми находится нагревательный элемент — углеродная наноструктура, обладающая уникальными свойствами. Атомы углерода, сформированные в гексагональную решетку размером несколько нанометров, придают материалу способность излучать в дальнем инфракрасном спектре. Инфракрасное излучение – невидимая человеческим глазом часть светового спектра с длиной волны 5-20 мкм. Такое излучение признано не только безвредным, но даже полезным для здоровья человека. Нередко именно этот тип излучения применяется в хирургии, стоматологии и спортивной медицине.
Инфракрасный пленочный теплый пол состоит из следующих элементов. Полосы углеродного материала шириной около 1,5 см соединены между собой при помощи медных шин с серебряным покрытием, которые и проводят электрический ток. Нагревательный элемент заламинирован с двух сторон плотным полимером, который не задерживает инфракрасное излучение и обеспечивает отличную защиту от попадания влаги, пробоев и возгорания.

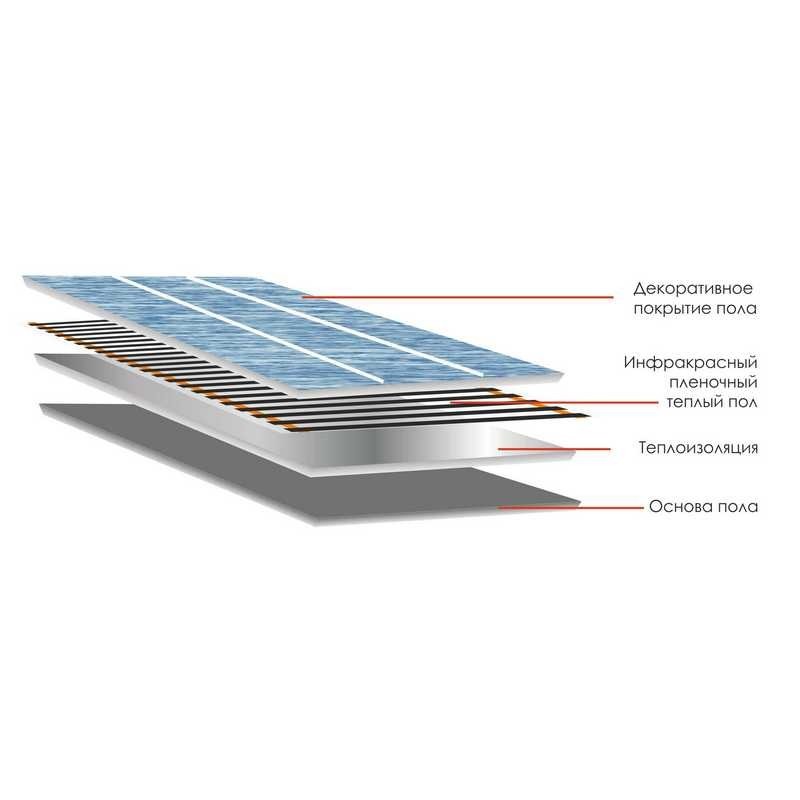

Конструкция инфракрасного теплого пола
Преимущества инфракрасной системы перед другими вариантами теплого пола:
- Этот вид теплого пола очень удобен в монтаже. Его не нужно покрывать бетонной стяжкой, что позволит вам уложить его в любое время, даже когда ремонт полностью окончен.
- Пленочный теплый пол не имеет ограничений по выбору чистового напольного покрытия. Его можно использовать под ламинатом, паркетом, ковролином, керамической плиткой и любым другим декоративным покрытием.
- Толщина пленки составляет, как правило, 0,2-0,4 мм. При ее использовании уровень пола практически не поднимается, что позволяет обойтись без ступенек и порогов когда вы решили устроить теплый пол только в одной комнате.
- Низкая инерционность позволяет пленке быстро нагреться и так же быстро прекратить обогрев. А значит, вам не придется специально следить за показаниями термометра: замерзли – включили, согрелись – выключили.
- Инфракрасное излучение прогревает помещение равномерно и не создает перепада температур от пола к потолку.
- Пленка может использоваться в помещениях, предполагающих значительную нагрузку на финишное покрытие, таких как спортзалы, офисы, общественные помещения.
- Благодаря особой конструкции нагревательного элемента монтаж инфракрасного теплого пола помогает значительно сэкономить. На такой обогрев тратиться на 25-30% процентов меньше электроэнергии.
- Легко подключается к системе «умный дом».
- Такая обогревающая пленка практически не создает электромагнитного поля, негативно влияющего на здоровье человека.
Важно также отметить, что легкостью отличается не только монтаж, но и демонтаж системы. В случае необходимости, при переезде вы можете забрать ее с собой.
Укрепить инфракрасную пленку можно не только на полу, но и на стене или потолке. Ее применение возможно даже в салоне автомобиля
Технические характеристики и область использования
Если вы уже решили использовать для обогрева инфракрасный теплый пол, технические характеристики приведенные ниже помогут вам точно рассчитать количество необходимого материала и грядущие затраты на отопление:
- Ширина – от 0,5 до 1 м;
- Длина рулона – 50 м;
- Толщина листа – от 0,23 до 0,47 мм;
- Потребляемая мощность одного м2 пленки – 25-35 Вт/ч;
- Температура на поверхности пленки – 33°С.
Следует помнить, что в случае использования инфракрасной термопленки в качестве основного источника тепла, она должна покрывать не менее 70% поверхности пола. Такой обогрев не рекомендован в областях с суровым климатом. В этих регионах инфракрасный обогрев может быть использован только в качестве дополнительного или аварийного. Если произошла авария в системе центрального отопления или отопительный сезон еще не наступил, а на улице уже холодно, монтаж теплого пленочного пола не даст вам замерзнуть.
Все что нужно, для подключения теплого пола — так выглядит классический комплект поставки
Разрезать термопленку можно только в специально отмеченных местах, учитывайте это при расчете необходимого количество материала. Как правило, расстояние от одного места возможного разреза до другого около 25 см. Для того, чтобы не покупать лишнего уточните детали у продавца.
Кроме того, использовать инфракрасный обогрев можно не только в доме, но и в большинстве хозяйственных построек, где подведение центрального отопления затруднено. Это может быть гараж, теплица или сарай для животных. В сильные морозы использование термопленки поможет предотвратить замерзание трубопровода или обледенение крыльца.
Технология укладки и подключения системы
Как правило, продавцы пленочного теплого пола рекомендуют поручить его монтаж специалистам. В этом случае вы получите гарантию на выполненные работы около 1 года. Но услуги мастеров стоят не дешево, а ведь ничего сложного в этой работе нет.
Даже если вы совершенно «не дружите» с электричеством, можно уложить пленку самостоятельно, а электрику поручить только ее подключение к сети:
- Для начала необходимо определиться с местом расположения термостата и установить его.
- Очистите пол от мусора и пыли. Установка пленочного теплого пола должна производится на сухое, чистое и прочное покрытие.
- Если черновое покрытие пола влажное, необходимо обеспечить гидроизоляцию термопленки. Сделать это можно при помощи полиэтиленовой пленки толщиной не менее 50 мкм.
- Следующим слоем должна быть теплоизоляция на основе полипропиленовой или металлизированной лавсановой пленки. Не допускается использование теплоотражателей на основе алюминиевой фольги.
- Теперь необходимо нарезать ИПО на полосы необходимой длины. При работе в большом помещении следует учитывать, что длина одной полосы не должна превышать 10 м. Отступите от каждой стены 20-30 см и разложите пленку по полу так, чтобы медные шины были внизу и закрепите скотчем. На этом этапе работы необходима особая аккуратность – не наступайте на пленку и не допускайте падения инструментов.
Важно заметить, что наложение одного листа ИПО на другой запрещено. Это может привести к преждевременному выходу системы их строя.
Если вы все-таки решили воспользоваться услугами электрика, самое время звать его на помощь. Если же ваш выбор — делать все самостоятельно, воспользуйтесь следующим алгоритмом подключения пола к электричеству:
- Для начала необходимо зачистить конец провода (8-10 мм) и вставить его в хвостовик контактного зажима.
- Затем зажим с проводом установите на ИПО так, чтобы одна его сторона располагалась на медной шине, а другая внутри ИПО.
- Изолируйте линии отреза шины и места подключения провода отрезками винил-мастичного скотча.
- Когда все концы листов термопленки подсоединены, необходимо измерить электрическое сопротивление схемы на тех концах проводов, которые будут подключены к термостату.
По формуле W = V2 / R, где R- сопротивление, а V — напряжение в электросети, рассчитайте нагрузку и сравните ее с максимально допустимой для вашей модели термостата. Если получившаяся цифра минимум на 20% меньше указанной на термостате, можно приступать к его подключению. - Отрезки термопленки к термостату необходимо подключить параллельно. Старайтесь делать это так, чтобы пучки проводов можно было спрятать под плинтус. Во избежание повреждений провода, отдельные его участки можно прятать под теплоизоляцию.
- В комплект термостата должен входить специальный датчик температуры, который будет контролировать нагрев напольного покрытия. Устанавливать его необходимо под карбоновую полосу. Если в качестве финишного покрытия вы планируете использовать мягкий материал, устанавливайте датчик в месте с наименьшей нагрузкой.
- Теперь подключите термостат к электросети и протестируйте систему. По всей поверхности пола не должно быть искрения или нагрева контактов. Задайте необходимую температуру нагрева.
Установка пленочного теплого пола завершена. Осталось только уложить финишное декоративное покрытие.
Крепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрение
Схема монтажа инфракрасного теплого пола
Укладка финишного покрытия
Укладка коврового покрытия, паркета или ламината на инфракрасную пленку ведется по стандартной схеме, а вот кладка керамической плитки имеет некоторые особенности. Ламинированая поверхность пленки может нарушить сцепку плиточного клея с черновым полом. Для ее улучшения рекомендуется уложить на полу монтажную сетку с ячейкой до 20 мм и закрепить ее в тех местах, где нет ИПО.
После завершения работ по укладке плитки клеевой раствор должен полностью просохнуть. Происходит это через 28-30 дней. Включать систему подогрева раньше этого срока не рекомендуется.
С ростом популярности этого материала появляется все больше фирм, производящих инфракрасный теплый пол. Покупать этот материал следует только у проверенного поставщика, который не только способен поддержать выданную гарантию, но и готов предоставить полную информацию о тонкостях монтажа, присущих именно его продукции.
- Автор: Алексей
- Распечатать
Оцените статью:
(26 голосов, среднее: 3.8 из 5)
Поделитесь с друзьями!
Инфракрасный теплый пол: плюсы и минусы, монтаж
Оглавление:
Инфракрасный теплый пол: как это работает
Основные технические характеристики инфракрасного теплого пола
Пленочный инфракрасный пол: преимущества и недостатки
Монтаж инфракрасных полов: принцип установки и подключения
Если речь идет о подогреве пола, покрытого линолеумом или ламинатом, то ничего лучше, чем инфракрасный теплый пол, придумать трудно. Он закладывается непосредственно под декоративное покрытие, и никакой глобальной переделки стяжки делать не нужно. Об этой системе пойдет речь в данной статье, в которой вместе с сайтом stroisovety.org мы рассмотрим ее преимущества и недостатки, изучим основные технические характеристики и ознакомимся с принципом установки.
Теплый пол инфракрасный пленочный фото
Инфракрасный теплый пол: как это работает
Для начала несколько слов о том, как работает инфракрасный пол. Особенностью излучения в невидимом инфракрасном спектре является то, что оно способно нагревать исключительно непрозрачные предметы – подогревая напольное покрытие, сам элемент этого устройства практически не нагревается. Нет нагрева, нет и холостого расхода энергии – экономичность является одной из характерных черт пленочного инфракрасного нагревателя. Что происходит дальше? А дальше все идет по стандартной схеме – напольное покрытие отдает тепло окружающему нас воздуху, который благодаря конвекции распределяет его по всему помещению.
Инфракрасный теплый пол фото
Конструктивно инфракрасный пленочный теплый пол состоит из трех основных частей, которые друг без друга не работают.
- Нагревательная пленка, изготовленная из полимера, толщина которого не превышает 0,4мм. Устроена она достаточно просто – по проводникам, изготовленным из сплава меди и серебра, электрический ток поступает к графитовым полосам, которые под его воздействием начинают генерировать инфракрасное излучение. Самое интересное – это то, что электромагнитное поле, образующееся при работе этого устройства, очень слабое и на человека практически не влияет.
- Терморегулятор, который контролирует работу теплого пола и оптимизирует ее согласно заданным режимам. От этого устройства в первую очередь зависит эффективность, а во вторую – экономичность работы теплого инфракрасного пола. Самый простой аналог этих устройств позволяет не допускать перегрева излучателя, а самый сложный дает возможность программировать его работу. В общем, с помощью небольшого компьютера можно задать температуру нагрева пола в определенный момент времени на протяжении недели или даже месяца.
- Температурный датчик, в задачи которого входит не дать напольному покрытию нагреться выше необходимой температуры. Без этого элемента два других будут работать неэффективно. Да и вообще их работоспособность будет под сомнением.
Инфракрасный пол фото
Основные технические характеристики инфракрасного теплого пола
Для чего необходимо знать основные технические характеристики любой современной техники? В них отражается много информации, знание которой позволит определиться с вопросом, подойдет вам устройство или нет? Что касается инфракрасного подогрева пола, то эти характеристики следующие.
- Источник питания – бытовая электрическая сеть 220 В.
- Размеры пленки – толщина 0,4мм, ширина 0,5м или 0,8м.
- Энергопотребление 1 квадратного метра – 140 Вт и 150 Вт в зависимости от ширины пленки.
- Способ нагрева – графитовый излучатель.
- Максимальная температура нагрева – до 55°C.
- Температура плавления пленки – свыше 210°C.
Глядя на эти технические характеристики, можно сделать вывод о том, что данный тип обогревателя для пола, в отличие от ему подобных устройств, является более экономичным, безопасным и практически не занимает места под напольным покрытием. Эта пленка не ощущается даже под мягким линолеумом.
Пленочный инфракрасный пол: преимущества и недостатки
Практически все производители инфракрасных систем обогрева пола в один голос утверждают, что их системы не обладают никакими недостатками. Но так ведь не бывает? Идеальна только сама Мать Природа, а творение рук человека уже само по себе является одним большим недостатком. Давайте критично подойдем к выставляемым производителями инфракрасных теплых полов достоинствам и выясним, так ли это на самом деле?
И так дальше, одни сплошные оговорки, которыми сопровождаются практически все достоинства инфракрасного теплого пола. А при таких обстоятельствах утверждения о том, что он не обладает недостатками, выглядят, по крайней мере, голословно, а все достоинства плавно превращаются в недостатки.
Инфракрасный пленочный пол фото
Монтаж инфракрасных полов: принцип установки и подключения
И в завершение данной темы постараемся убедиться еще и в главном преимуществе пленочных теплых полов – легком монтаже. Посмотрим, насколько реально простому человеку выполнить его самостоятельный монтаж. Начнем по порядку.
- Для начала планирование и расчеты. Здесь все просто, и нюансов практически нет. Из общей площади пола помещения нужно исключить пространство, занимаемое крупногабаритной мебелью (шкафы, диваны, тумбы, кровати), а также полосу шириной 150-200мм вдоль всех стен. Оставшееся свободным пространство измеряем и высчитываем необходимое количество квадратных метров пленки. А лучше всего составляем план-схему с указанием всех необходимых размеров и отправляемся с ним в магазин – там должны все рассчитать без вашего участия.
- Стелем теплоотражающий экран, который направит все излучение внутрь помещения. Он продается в рулонах и имеет покрытие из фольги. Все стыки между полосами экрана заклеиваем алюминиевой самоклеящейся лентой.
- Согласно начерченной схеме укладываем пленку. Кстати, ее придется резать поперек и делать это нужно согласно специальной разметке – четко секциями. Пленка укладывается медными шинами вниз.
Монтаж теплого пола инфракрасного фото
- Соединяем отдельные полосы с помощью проводов и клипс. Соединение производится по одной стороне полос – с другой стороны контакты просто изолируются. Клипсы тоже нужно будет заизолировать – изоляция используется специальная и поставляется в комплекте вместе пленочным теплым полом.
- Устанавливаем и подключаем терморегулятор. Современный контролер для теплого пола свободно помещается в подрозетник – этим иногда пользуются мастера, но вам этого делать не стоит. Лучше установить отдельный подрозетник, а провода к нему подвести непосредственно от счетчика. К контролеру прилагается схема подключения, где обозначено, что и куда прикручивать. Сложного там ничего нет – две клеммы для подачи электричества, две для подключения пленки и две для подсоединения термодатчика.
- Устанавливаем термодатчик. От контроллера прокладываем его к ближайшей пленке и приклеиваем скотчем между двумя любыми графитовыми полосами снизу (т.е. между пленкой и отражающим экраном).
- Подаем напряжение на контроллер и включаем его – если теплый пол работает, значит выключаем его и настилаем декоративное напольное покрытие. Как и говорилось выше, если вы укладываете инфракрасный теплый пол под линолеум или ковролин, то дополнительно его лучше накрыть ДВП.
Укладка инфракрасного теплого пола фото
Вот так устроен инфракрасный теплый пол. Как видите, с легким монтажом производитель на самом деле не обманул. Если разобраться с прилагаемой им схемой подключения, то при наличии элементарных навыков работы с электропроводкой, самостоятельно установить такой теплый пол вполне реально.
Автор статьи Александр Куликов
Теплая зона
Теплая зона
БЕСПЛАТНОЕ ОНЛАЙН-ОБУЧЕНИЕЗапросить цену
Запросить ценуКупить сейчас
Не знаете, с чего начать? Звоните
888-488-9276 .
Запросить ценуКупить сейчас
Не знаете, с чего начать? Звоните
888-488-9276 .
Запросить ценуКупить сейчас
Не знаете, с чего начать? Звоните
888-488-9276 .
Предыдущий Следующий
Система обогрева полов FilmHeat™ имеет легкий вес.
простой в установке нагревательный элемент, который тоньше кредитной карты (толщиной 0,16 дюйма). Элемент
очень эффективен и особенно хорошо подходит для обогрева ламината и плавающих полов. Ближайший
Панели подогрева пола толщиной с бумагу можно легко разрезать на месте, а система не приводит к образованию наростов на полу.
В то время как система подогрева пола FilmHeat предназначена для обеспечения умеренного и регулируемого тепла для
плавающие полы, система также может быть установлена под различными типами напольных покрытий.
Панели RetroHeat ®
имеют аналогичный нагревательный элемент и устанавливаются путем доступа к балкам пола снизу
(через подвал или подвальное помещение) и закрепление нагревательного элемента между балками. К
узнать больше о системе подогрева пола FilmHeat, или
подогрев существующих полов,
позвоните в Warmzone и поговорите со специалистом по лучистому теплу сегодня по телефону
888-488-9276 .
Системы обогрева полов FilmHeat
Идеально подходит для ламината и плавающих полов — не требует укладки пола
Система обогрева полов FilmHeat является одной из
наилучшие значения для установки лучистого тепла под ламинат и плавающие полы. Он выложен прямо под
ламинат без использования клея, что делает его быстрой, легкой и доступной по цене.
Эффективная система обогрева полов FilmHeat
нагревает ваши полы, не вызывая накопления на полу. При установке системы нагревательные панели
могут быть обрезаны до нужной длины на месте. Тонкий нагревательный элемент выкатывается прямо сверху
подложки с укладкой плавающего напольного покрытия поверх пленки. Никаких будильников, нет
специальные инструменты, и никаких самовыравнивающихся смесей не нужно. После фильма Жара
нагревательные элементы закреплены, электрические соединения выполнены, ламинат уложен
устанавливаются непосредственно над панелями.
Система подогрева пола FilmHeat состоит из
нагревательные панели, соединительные материалы и уникальный цифровой термостат с выходом 15 А
реле с защитой GFCI класса А и датчик пола для точного программирования.
FilmHeat for All Types for Floor Surfaces
Система лучистого обогрева пола представляет собой универсальную,
простая в установке система, которая может быть использована для различных систем теплого пола. Пока это
предназначены для обогрева плавающих полов, системы также успешно используются для обогрева
другие виды полов. Энергоэффективная, не требующая обслуживания и простая в использовании система Warmzone
Система лучистого теплого пола FilmHeat — это доступный способ насладиться роскошью.
лучистое тепло в вашем доме.
Являясь лидером отрасли обслуживания клиентов,
Теплая зона также включает
бесплатное обучение установке,
профессиональный системный дизайн,
и услуги поддержки установки.
Для получения более подробной информации о продуктах Warmzone и
услуги, или для бесплатной консультации, позвоните специалисту по подогреву пола сегодня по телефону
888-488-9276 .
Система подогрева пола FilmHeat Особенности и преимущества
Низкая стоимость: Система лучистого отопления отличается очень низкими затратами на установку и эксплуатацию. | |
No Floor Наращивание: Тонкий нагревательный элемент имеет толщину всего 0,16 дюйма. | |
Безопасность и надежность: Нагревательные панели защищены GFCI и сертифицированы ETL и cETL для | |
Простая установка: Система FilmHeat устанавливается быстро и легко. | |
Энергоэффективность: 99% энергии преобразуется непосредственно в тепло. | |
Не требует обслуживания: Нет движущихся частей. Вам не нужно | |
Лучшая в отрасли гарантия: 25 лет |
FilmHeat Системы напольного отопления
Руководство по продукции FilmHeatОбзор продукции FilmHeatРуководство по установке FilmHeat Брошюра о продуктах и услугах Warmzone
Дополнительная документация и информация о напольном отоплении
СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ И Премиум-услуги
ПОЛУЧАТЬ ЕЖЕМЕСЯЧНЫЕ НОВОСТИ
Углеродная нагревательная пленка – A&N Comfort Inc
Углеродная нагревательная пленка
Греющая пленка – это новейшие пленочные инфракрасные обогреватели, имеющие повышенную огнестойкость, влаго- и термостойкое покрытие, излучающее дальний инфракрасный спектр. Он изготовлен из специального полимера, обладающего высокими электрическими характеристиками, и в нем использованы проводящие материалы, такие как серебро и медь.
Помимо обычного нагревателя вы можете почувствовать тепло, как солнечный свет, благодаря излучению дальнего инфракрасного излучения, благодаря угольному нагревательному элементу, распространяющему все пленки. А пленочный обогреватель можно использовать практически полупостоянно благодаря внешнему материалу из специального материала ПЭТ и специальной водонепроницаемой обработке для предотвращения контакта с воздухом, а также усовершенствованному обогревателю для обогрева стен, потолка и пола.
Способность к нагреву пленки определяется технологией диспергирования наночастиц по вязкости и стойкости частицами углерода и серебра.
Нагревательная пленка, нанесенная углеродом, элементом с высоким сопротивлением на ПЭТ-пленке и выделяющая тепло углеродом, изготовлена с использованием точной технологии печати, которая может иметь размер менее 1 микрона в процессе. Это высокотехнологичная нагревательная пленка, изготовленная из углеродного стержня, обработанного при температуре более 302 ° F (150 ° C), и может использоваться для полупостоянного использования, если не разрезается ножницами. 9№ 0007
Комплекты пленочных электрических теплых полов обеспечивают роскошный подогрев пола круглый год. Этот теплый пол, предназначенный для обогрева деревянных полов и ламината, прост в укладке и после установки обеспечивает низкую стоимость напольного отопления. Тепловой пленочный теплый пол является единственной системой, подходящей для использования в качестве основного источника тепла под деревянными и ламинатными полами, даже если он используется для обогрева пола в зимнем саду, поэтому нет необходимости в радиаторах, занимающих полезную площадь. Тепловая пленка мощностью 14 Вт/кв. фут (150 Вт/м²) представляет собой мощную систему обогрева пола, но, поскольку она равномерно и мягко распределяет тепло по полу, это снова единственная система, подходящая для использования в качестве основного источника тепла непосредственно под деревянным полом. , ламинат, ковролин и плитка.
Структура нагревательной пленки
Нагревательная пленка разработана с учетом ее безопасности
- Тщательно отобранные материалы и высокотехнологичное оборудование. Пленка Taeil представляет собой поверхностный нагревательный элемент, изготовленный с использованием передовой технологии печати, которая представляет собой процесс размером менее 1 микрона, который имеет характеристику выделения тепла за счет высокопрочного углерода, который наносится на ПЭТ-пленку. Он состоит из тонкой пленки на основе углерода, прошедшей термообработку при 160-200°C
- Exterior — это ПЭТ-материал и специальный материал, смешанный с нанотехнологиями. Он собирается на специальной машине для ламинирования, поэтому он не контактирует с воздухом, что делает его использование полупостоянным с отличной водонепроницаемостью.
- Цифровая система управления используется для точного процесса смешивания. (удаление примесей)
- Использование нагревателя большой мощности (300 кВт) позволяет осуществлять высокотемпературную сушку.
