Плавное включение ламп накаливания на 220В

В неотапливаемых гаражах, а так же внеотапливаемых складах, да и непосредственно в качестве дворового освещения часто используются лампы накаливания. Но проблема в том, что зимой при значительном морозе, холодная, покрытая инеем лампа накаливания, имеет много шансов перегореть в момент включения.

Чтобы этого не происходило, желательно сначала подать пониженное напряжение на лампу, чтобы подогреть её, а потом через некоторое время уже подать все напряжение.

Самый простой способ, — это временно включать последовательно осветительной лампе какое-то сопротивление. Например, мощный резистор. Но такая идея упирается в этот самый мощный резистор, который должен быть мощностью ватт 30-50, и приобрести его весьма сложно.

Но если подойти с другой стороны. Ведь в качестве последовательного резистора можно использовать и еще одну лампу, меньшей мощности. При включении, в первое время основная лампа и лампа дополнительная будут включены последовательно.

При этом обе будут работать на неполную мощность, что позволит основной лампе прогреться в щадящем режиме. Затем, через некоторое время, дополнительная лампа замыкается, и теперь все напряжение поступает на основную лампу.

Принципиальная схема

Схема электронного устройства, отвечающего за подключение и отключение дополнительной лампы показано на рисунке в тексте. Там основная лампа обозначена как Н2, а дополнительная как Н1. Схема выполнена на одной доступной микросхеме К561ЛЕ5 и питается от электросети через простейший бестрансформаторный блок питания.

Рис. 1. Принципиальная схема плавного включения ламп накаливания на 220В.

При включении питания выключателем S1 напряжение от сети поступает на последовательно включенные лампы Н1 и Н2. А так же, на выпрямительный мост VD1-VD4 через конденсатор С1, реактивное сопротивление которого, работая совместно со стабилитронами VD5 и VD6 образует параметрический стабилизатор напряжения 24V, необходимого для питания реле К1. Конденсатор С2 сглаживает пульсации питающего напряжения.

На микросхему D1 питание поступает со стабилитрона VD6, поэтому на ней напряжение равно 12V. В этот момент, начинается зарядка конденсатора С4 через резистор R4. Но пока он не заряжен, на входах элемента D1.1 имеется напряжение логической единицы. Поскольку здесь имеет место последовательное включение трех инверторов, на выходе элемента D1.3 будет логический ноль.

Значит, транзистор VТ1 будет закрыт. Ток на обмотку реле К1 не поступает, его контакты К1.1 выключены Поэтому, лампы включены последовательно и основная лампа Н2 разогревается питаясь через сопротивление дополнительной лампы Н1.

Через некоторое время конденсатор С4 заряжается на столько, что напряжение на входах элемента D1.1 снижается до уровня логического нуля. При этом, на выходе элемента D1.3 устанавливается логическая единица. Транзистор VТ1 открывается и подает ток на обмотку реле К1.

Реле замыкает свои контакты К1.1, и ими замыкает дополнительную лампу Н1. Теперь все напряжение сети подается на основную лампу Н2, и она горит в полный накал.

Детали

Выбор мощности лампы Н1 зависит от мощности основной лампы. Чем больше мощность осветительной лампы, тем более она склонна к перегоранию на морозе. Лампы же малой мощности не так склонны к перегоранию. Например, если основная лампа имеет мощность 150W, то оптимальная мощность дополнительной будет 45W.

Дополнительная лампа не является источником света, поэтому её можно разместить внутри помещения, если основная лампа служит для дворового освещения.

Реле К1 указанного на схеме типа допускает ток нагрузки 10А при напряжении 220V, так что мощность светильника может быть до 2200W, что конечно излишне. Время разогрева лампы можно изменить подбором сопротивления резистора R4.

Сушилин А. РК-01-2019.

Плавное включение ламп накаливания

От чего зависит срок службы лампы накаливания? Конечно от условий эксплуатации, а если точнее от режимов работы. Первое это сколько лампа всего горела часов и второе как быстро на нее подавали напряжение при включении. Дело в том, что при быстрой подаче напряжения, через наш обычный выключатель, напряжение поступает мгновенно, моментально меняется и температура нити накаливания лампы, от комнатной до нескольких сотен градусов. Такие перепады не могут не сказаться на сроке службы нити и самой лампы. Поэтому нити часто перегорают именно в момент включения и лампу можно выбрасывать. Решением проблемы является постепенное, плавное включение ламп. Такое включение значительно продлит срок службы ламп накаливания.

В данной статье мы предложим вашему вниманию пару схем, для плавного включения ламп накаливания. Первая схема не является регулируемой. В этой схеме происходит плавное повышение напряжение питание лампы до номинального, но регулирование напряжения невозможно.

Схема № 1 плавного включения ламп накаливания

Алгоритм работы схемы следующий. При включении переменное напряжение поступает на диодный мостик, после диодного мостика имеем постоянное напряжение. Через сопротивление R1, напряжение поступает на управляющий контакт тиристора (положительный потенциал). Тиристор открывается но не полностью, так как если говорить языком дилетанта, часть тока идет на зарядку конденсатора С1. По мере зарядки конденсатора, ток в его цепи уменьшается, соответственно в цепи управляющего контакта тиристора увеличивается. Тиристор открывается полностью, лампа начинает светится в полный накал.
Минусом данной схемы плавного регулирования, является постепенное повышение напряжения при включении, но мгновенное отключение при выключении. Так как выключатель фактически ограничивает подачу напряжения в схему для управляющего тиристора мгновенно. Для изменения ситуации, достаточно перенести выключатель в цепь между диодным мостиком и резистором R1, на схеме это место выделено красным кругом. При этом после выключения выключателя, конденсатор будет разряжаться на управляющий контакт тиристора и тиристор закроется постепенно, обеспечивая плавное гашение света ламп.

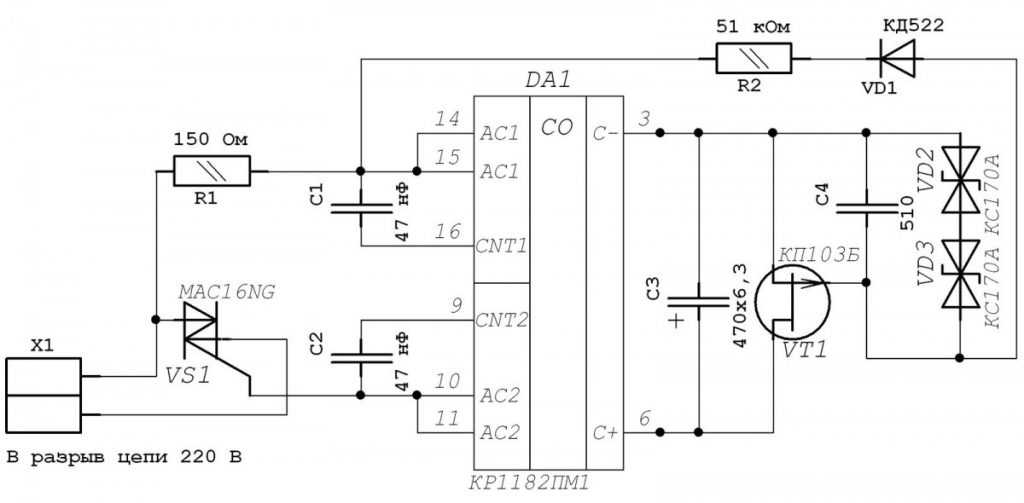

Схема 1 Плавное включение лампы накаливания. Многие из собиравших жаловались на моментальное включение лампы, без эффекта плавного розжига.

Схема 2 плавного включения ламп накаливания с эффектом регулирования

Вторая схема имеет возможность регулировки поступающего напряжения на лампу накаливания. В принципе эта также первая схема за исключением того, что в ней применен переменный резистор вместо постоянного. Принцип работы схемы тот же что и в предыдущей схеме.

Схема 2 Плавное регулируемое включение лампы накаливания

Напряжение регулируется в пределах примерно от 120 до 220 вольт. Многие из собиравших жаловались на маленький диапазон регулирования.

Применение радиоэлементов в схеме плавного регулирования света

В схемах возможно применение как отдельных диодов так и сборок диодных мостиков с пропускным током не менее 3 А. Вместо тиристора Т122-25-5-4, возможно применение тиристора Т122-20-11-6 или серии КУ202 с индексом К,Л и М.
В схемах возможно применение конденсатора электролитического или для переменного тока. В случае применения электролитического конденсатора полярность установки производится согласно второй схеме. Рабочее напряжение конденсатора не менее 300 вольт.
Применяемые резисторы мощностью не менее 0,25 Вт.

Схема 3 плавного включения ламп накаливания

Схема 2 Плавное включение лампы накаливания

Как работает схема:

После подачи питания транзистор VT1 полностью открывается и переменное напряжение на правом выводе резистора R1 мало. Следовательно VS2 не открывается (ему нужно где-то 30 Вольт) и не открывает VS1. По мере зарядки конденсатора С3 транзистор VT1 плавно закрывается, уменьшая протекающий ток в его цепи эмиттер-коллектор, при этом переменное напряжение на правом выводе R1 растёт и VS2 начинает кратковременно открываться — на пиках переменного напряжения — открывая и VS1, который так же кратковременно включает лампу в цепь.
В момент, когда напряжение на выводах VS1 равно нулю (переход через ноль переменного напряжения), VS1 полностью закрывается, то есть схема управляет не величиной напряжения на нагрузке, а временем, в течение которого нагрузка подключена к цепи. Это аналог ШИМ-регулятора.
Чем больше заряжается конденсатор C3, тем больше по времени открыт VS1 и, соответственно, больше по времени нагрузка подключена к сети 220В.
Лампа, слегка помаргивая в начале процесса, плавно разгорается от 0 до полного накала за 10 секунд.

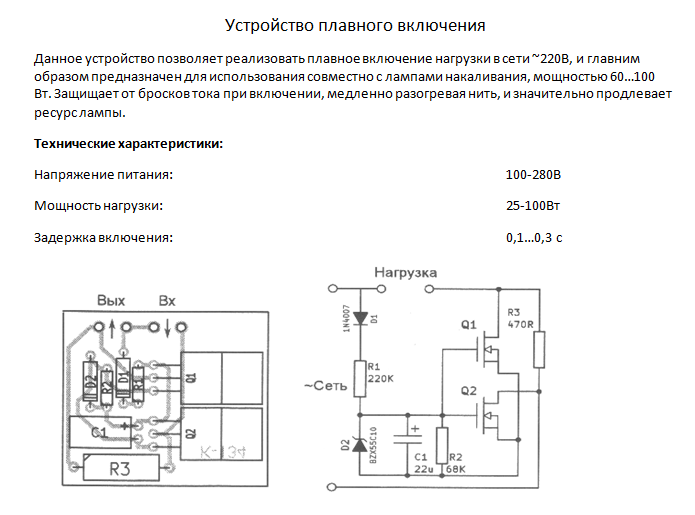

Схема 4 плавного включения ламп накаливания на транзисторе

Еще одна схема все с той же функцией плавного включения ламп, но где регулирование осуществляется за счет транзистора

Принцип работы схемы повторяет аналогичные схемы выше, то есть когда на управляющем затворе появляется потенциал. Исключением является применение транзистора, в качестве управляющего радиоэлемента. При этом потенциал зависит от сопротивлений R1, R2 и конденсатора C1. Именно резисторы управляют процессом зарядки конденсатора, а после, когда он уже зарядился, он поддерживает потенциал для затвора. В итоге, процесс «розжига» лампы будет зависеть от сопротивления резисторов и от емкости конденсатора.

Однофазный ЧРП с входом/выходом 220 В

Этот документ предназначен в качестве общего руководства или учебного пособия по установке ЧРП на однофазные источники питания. Два обсуждаемых напряжения питания будут включать системы 220 В (230 В, 240 В) и 480 В с однопроводным заземлением (SWER).

Мощность однофазных частотно-регулируемых приводов включает: 1 л.с., 2 л.с., 3 л.с. и 5 л.с., которые вы можете купить на ATO.com .

ЧРП (преобразователь частоты) обеспечивает множество преимуществ, в том числе:

Мягкий пуск двигателя и нагрузка снижают механические нагрузки и снижают гидравлический удар с помощью насосов.
Значительно снизить пусковой ток с 600–800 % до <110–150 % для двигателей с номиналом FLC.
Автоматизация и управление технологическим процессом с использованием встроенной электроники для обеспечения постоянного давления/расхода в системах орошения или других насосных приложений.
Возможность управления скоростью двигателя.
Энергосбережение: Существенная экономия энергии может быть достигнута для вентиляторов и насосов.

Комбинация мощности, двигателя и преобразователя частоты

Требуемый частотно-регулируемый привод будет зависеть как от двигателя, так и от доступного источника питания. Общее правило, которое следует помнить, заключается в том, что частотно-регулируемый привод может преобразовывать однофазное питание в трехфазное, но он не может обеспечить более высокое выходное напряжение, чем то, которое вы подаете. выход. Он будет обеспечивать только 220V 3-х фазный выход. Если у вас есть источник питания на 480 В, вы можете выводить трехфазное напряжение 415 В — более низкое напряжение.

В основном у вас может быть 4 ситуации:

Блок питания	Двигатель	Комментарии
220 В, одна фаза	220 В треугольник / 415 В звезда	частотно-регулируемый привод 220 В; подключение двигателя для 220 В Delta
220В одна фаза	415 В Дельта	Двигатель подходит только для 415 В, потребуется повышающий трансформатор для увеличения входного напряжения до > 415 В и частотно-регулируемый привод 415 В с дросселем на шине постоянного тока.
480 В, одна фаза, одножильный провод с заземлением	415 В Дельта	Преобразователь частоты 480 В с дросселем звена постоянного тока; подключить двигатель для 415В Delta
480 В, одна фаза, одножильный провод с заземлением	220 В треугольник / 415 В звезда	Преобразователь частоты 480 В с дросселем звена постоянного тока; подключение двигателя для 415 В Star

Преобразователь частоты

Стандартный частотно-регулируемый привод предназначен для работы как от однофазного, так и от трехфазного источника питания, что делает его идеальным для однопроводной линии заземления или однофазных систем питания.

Стандартный частотно-регулируемый привод может работать от однофазного источника питания 480 В переменного тока (однопроводное заземление) и обеспечивает управляемый трехфазный выходной сигнал 415 В для двигателя.
Стандартный частотно-регулируемый привод (или аналогичный) может работать от однофазного источника питания 220 В переменного тока и подавать на двигатель управляемый трехфазный выход 220 В.

При выборе частотно-регулируемого привода важно определить ток полной нагрузки двигателя при напряжении, при котором он будет работать. Для этого полезно знать взаимосвязь между звездными и линейными напряжениями и токами.

Это особенно важно, когда двигатель 415 В звезда / 220 В треугольник используется в однофазной системе питания 220 В.

Например. 1,5кВт; 3,4 А, 415 В, звезда

Соединение звездой:

IL = IP
VL = 3 x VP

При соединении треугольником:

VL = VP
IL = 3 x IP

Таким образом, линейный ток или ток полной нагрузки двигателя при подключении к однофазной сети 220 В треугольником составляет 5,9 А. ЧРП, способный непрерывно выдавать 5,9Требуется Ампер.

Проблемы использования частотно-регулируемых приводов в однофазных источниках питания

Эксплуатация частотно-регулируемого привода на однофазной линии электропередачи проста, но вам необходимо знать о некоторых проблемах и способах их решения.

1. Соответствие ЭМС:
Все частотно-регулируемые приводы удовлетворяют требованиям определенных стандартов. Для достижения этих стандартов необходимо установить оборудование в соответствии с инструкциями производителя. Для этого могут потребоваться экранированные кабели ЧРП от преобразователя частоты к двигателю. Для установок, которые могут быть чувствительны к радиопомехам, могут потребоваться дополнительные меры. Доступны дополнительные меры и альтернативы экранированным кабелям VFD, такие как высокопроизводительный выходной фильтр.

2. Гармоники
Все частотно-регулируемые приводы создают некоторую форму гармоник в сети питания, которая значительно увеличивается при работе от однофазного источника питания и, в частности, при однопроводном заземлении или в сельской местности, где нагрузка на меньшие источники питания может быть относительно высокой. Дроссель звена постоянного тока обязателен для преобразователей частоты, работающих от однопроводного источника питания с обратным заземлением. При рассмотрении гармоник необходимо учитывать размер трансформатора и нагрузку преобразователя частоты/двигателя на источник питания. Влияние чрезмерных гармоник может вызвать перегрев электрических компонентов, таких как трансформаторы и кабели. Для небольших двигателей, работающих от однофазного источника питания 220 В, гармоники несколько ниже, и дроссель на шине постоянного тока может не потребоваться.

3. Температурный диапазон
Поскольку системы с однопроводной обратной линией заземления используются только в сельской местности, где возможны более высокие температуры окружающей среды, необходимо учитывать температуру окружающей среды. Некоторые производители предлагают частотно-регулируемые приводы с постоянной температурой окружающей среды 50°C. Также доступен закрытый частотно-регулируемый привод со степенью защиты IP66, поэтому оборудование можно монтировать непосредственно на стену без дополнительного ограждения. Это способствует лучшему охлаждению и снижению внутренних рабочих температур.

4. Дроссель шины постоянного тока
Дроссель звена постоянного тока обязателен для работы с однопроводной системой заземления 480 В и с некоторыми однофазными установками 220 В в зависимости от размера двигателя. Дроссель шины постоянного тока имеет множество преимуществ, в том числе:

Уменьшение гармоник линии электропередач
Улучшенный коэффициент мощности
Переходный фильтр
Уменьшить пиковые пусковые токи

5. Допустимая токовая нагрузка
Поскольку преобразователь частоты действует как инвертор и вырабатывает 3-фазное питание из 1-фазного, ожидается, что ток на входе будет выше, чем на выходе. Поэтому важно определить, какой уровень тока питания требуется для предполагаемого двигателя. Ориентировочно допустимый среднеквадратический ток сети переменного тока в 1,84 раза превышает фазный ток двигателя.

6. Рейтинг частотно-регулируемого привода
Когда частотно-регулируемый привод работает от однофазного однопроводного источника питания с заземлением, стандартный частотно-регулируемый привод должен иметь соответствующие характеристики. Другими соображениями при выборе наиболее подходящего частотно-регулируемого привода являются температура окружающей среды и тип нагрузки. Производители ваших частотно-регулируемых приводов могут помочь вам выбрать правильный частотно-регулируемый привод для вашего приложения. ЧРП следует выбирать на основе полного тока нагрузки в зависимости от способа подключения двигателя.

7. Пригодность двигателя
Двигатель должен быть пригоден для работы с частотно-регулируемым приводом и соответствовать определенным стандартам.

Однофазный частотно-регулируемый привод

ЧРП работает от однофазной линии электропередачи, подключенной к L1 и L2.

1. Однопроводное заземление 480 В. Преобразователь частоты получает однофазное питание переменного тока 480 В и преобразует его в 3-фазный выход, подходящий для стандартного 3-фазного двигателя 415 В.

2. Однофазное питание 220 В: преобразователь частоты берет однофазное питание переменного тока 220 В и преобразует его в 3-фазный выходной сигнал, подходящий для стандартного 3-фазного двигателя 220 В (см. преобразование однофазного в трехфазный частотно-регулируемый привод).

Дополнительные преимущества частотно-регулируемого привода

На самом деле частотно-регулируемый привод делает больше, чем просто преобразует 1-фазное питание в 3-фазное. Преобразователь частоты управляет формой выходного сигнала, позволяя регулировать скорость путем изменения частоты двигателя в диапазоне 0-200 Гц. Нормальная частота сети составляет 50 Гц, поэтому частотно-регулируемый привод фактически позволяет при желании увеличить скорость двигателя. Благодаря полному контролю скорости двигателя у вас есть прямой контроль над нагрузкой, что позволяет вручную или автоматически управлять процессом, таким как давление воды или расход. ЧРП также полностью контролирует скорость разгона и торможения двигателя, обеспечивая плавный контролируемый плавный пуск и остановку.

ЧРП с прочным корпусом IP66 и номиналом 50°C.

Возможна непосредственная установка рядом с двигателем (требуется защита от солнечного света)
Защита от проникновения пыли и влаги
Более эффективное охлаждение и снижение внутренней рабочей температуры
Увеличенный срок службы электронных компонентов
Нет воздушных фильтров, которые нужно чистить, что устраняет неприятные срабатывания из-за перегрева из-за плохой вентиляции.
Прочный металлический корпус

Другие типы корпусов также включают; IP30 и нержавеющая сталь IP66.

В частотно-регулируемый привод встроена технология для обеспечения автоматизированных систем управления и взаимодействия с внешними системами управления.
В том числе:

Цифровой и аналоговый ввод/вывод для дистанционного управления и взаимодействия с системами управления.
ПИД-регулятор для автоматизированного управления технологическими процессами, такими как система постоянного давления.
Режим «гибернации» для автоматического включения и выключения выхода по требованию.

Установка частотно-регулируемого привода

Установка частотно-регулируемого привода проста, как показано на рисунке.

Регулировать скорость можно вручную с помощью имеющихся элементов управления или дистанционного потенциометра скорости. Систему контроля давления можно легко реализовать с помощью внутреннего ПИД-регулятора частотно-регулируемого привода и внешнего датчика давления.
Подробные сведения об установке, в частности об использовании экранированных кабелей двигателя, см. в руководстве по эксплуатации.

Выбор частотно-регулируемого привода и требования к питанию

За помощью в выборе подходящего частотно-регулируемого привода обращайтесь к своим поставщикам.

Необходимо учитывать следующие факторы:

Паспортная табличка двигателя Ток при полной нагрузке (FLC) и напряжение.
Тип нагрузки.
Окружение:
- Степень защиты корпуса.
- Температура окружающей среды.
- Защита от солнечного света и других источников тепла.
Фактическое напряжение питания.
Соответствующее снижение номинальных характеристик для однофазной работы.
Имеются достаточные запасы мощности.
Требуются опции частотно-регулируемого привода.
Особые требования производителя двигателя или насоса.

Для получения дополнительной информации о том, как выбрать/эксплуатировать ЧРП, лучше обратиться к производителям ЧРП.

Что такое выключатель нагрузки — полное руководство

Главная » Что такое выключатель нагрузки – Полное руководство

Электрооборудование играет важную роль в обеспечении электроснабжения предприятий, домов и рабочих мест, а также их отключение в случае плохого тока нагрузки. Когда это происходит, необходимо принять незамедлительные меры, чтобы избежать неконтролируемого повреждения, поэтому установка компонентов распределительного устройства с вашим электрическим оборудованием очень важна.

Существуют различные типы компонентов распределительных устройств. Некоторыми из них являются выключатель нагрузки, разъединитель, выключатель-разъединитель и автоматический выключатель. Эти компоненты действуют как регуляторы тока в электрооборудовании, обеспечивая тем самым бесперебойную работу.

Среди этих компонентов выключатель нагрузки выделяется тем, что он регулирует все виды токов (нормальный ток и ток короткого замыкания). Итак, в этой статье мы предоставим полное руководство по выключателю нагрузки. Все, что вам нужно знать об этом компоненте, будет обсуждаться здесь.

Что такое выключатель нагрузки

Источник: Google

Выключатель нагрузки (lbs) — это устройство, которое обеспечивает включение, размыкание и безопасное отключение низковольтных электрических цепей под нагрузкой. Это достигается за счет добавления оборудования, повышающего скорость работы ножа разъединителя, а также оборудования, изменяющего явления дуги и позволяющего безопасно гасить дуги, возникающие при переключении токов нагрузки. Примерами такого оборудования являются дугогасительные рожки, пружинные приводы и штыри.

Переключатель lbs может быть ручным, автоматическим или иметь функцию отключения. Сборка выключателя нагрузки довольно проста, а использование несложно. Это очень необходимо в промышленном секторе, аварийном переключении, общественном распределении, фидерах двигателя и распределительных панелях.

Выключатель нагрузки должен обладать следующими характеристиками:

Должен быть способен отключать ток, эквивалентный номинальному длительному току в напряжении системы.
Должен быть в состоянии обеспечить достаточную изоляцию, чтобы изолировать цепь, когда она замкнута.
Должен быть способен отключать небольшой емкостной и индуктивный ток, что необходимо для отключения ненагруженных воздушных линий, кабелей, трансформаторов и другого электрооборудования.
Должен выдерживать максимальный ток короткого замыкания до тех пор, пока прерывающее устройство не устранит неисправность.

Что такое выключатель без нагрузки

Источник: Ebay

Выключатель без нагрузки — это «устройство разгрузки», т. е. его можно использовать только при нулевом протекающем токе. Обычно он отключается, когда электрооборудование необходимо проверить, обслужить или заменить. Это делается для того, чтобы изолировать оборудование от тока, протекающего в цепи. Это можно сделать со всей системой или только с той ее частью, над которой нужно работать.

Выключатель без нагрузки полностью противоположен выключателю нагрузки. Он не предназначен для отключения цепи, находящейся под нагрузкой, т. е. цепи, через которую проходит ток. Чтобы разъединить цепь, вам нужно будет использовать другой инструмент. Использование инструмента убережет вас от опасностей, которые могут возникнуть при выключении выключателя. Выключение выключателя без использования инструмента может вызвать вспышку дуги, что, в свою очередь, может привести к возгоранию, повреждению имущества или даже к травме.

Существует несколько типов выключателей без нагрузки. К ним относятся:

Разъем, который крепится к солнечному модулю, например, разъем MC.
Держатель предохранителя с защитой от прикосновения. Хорошим примером являются те, которые используются в комбайнерной коробке.
Изолирующее устройство, которое необходимо отключить с помощью инструмента.

Свяжитесь с нами

Как работает выключатель нагрузки

Выключатель нагрузки работает простым и понятным способом. Выключатель нагрузки изменяет ток, механически перемещая свой контакт с соответствующей скоростью, чтобы «включать» или «выключать» ток. «Make» означает закрыть ток, а «break» означает открыть ток. При переключении на него действуют механические, термические и диэлектрические нагрузки.

В результате выключатель нагрузки должен пройти многочисленные испытания в соответствии с IEC 62271-103, чтобы исследовать и тщательно изучить его отключающие способности. Уровни тока и переходное восстанавливающееся напряжение (TRV) являются наиболее важными характеристиками, которые необходимо изучить при анализе поведения выключателя нагрузки во время испытаний на отключение.

Преимущества выключателя нагрузки

Дешевизна: Выключатель нагрузки очень дешев, и это относительно удобный вариант для всех, кто учитывает свой карман при выборе типа выключателя. Это намного дешевле, чем двухполюсный выключатель (выключатель, подключенный к двум отдельным электрическим цепям).
Безопаснее: Преимущество безопасности выключателя нагрузки является премиальным. Вы можете легко замыкать (размыкать) и размыкать (замыкать) цепь, не опасаясь опасности. Вы можете управлять выключателем нагрузки с безопасного расстояния, оставаясь за границей вспышки дуги.

Выключатель нагрузки имеет коммутационное устройство, которое помогает заземлить любые заряды, которые могут остаться после выключения выключателя. Также с коммутационным устройством вы надежно замкнетесь от токов короткого замыкания, защитив при этом себя и распределительное устройство от непреднамеренного срабатывания.

Предусмотрена защита трансформатора: Выключатель нагрузки оснащен плавкими предохранителями HRC, которые действуют как защитные средства при неисправностях в трансформаторе. Предохранители HRC предотвращают любые повреждения, которые могут быть вызваны перенапряжениями, создаваемыми источником питания, напряжениями, вызванными нагрузкой, или внутренними неисправностями.
Очень простое включение и выключение питания: Выключатель нагрузки очень прост в эксплуатации. Вы можете легко включать и выключать питание. В отличие от выключателя без нагрузки, вам не нужен какой-либо инструмент для включения и выключения функции выключателя. Выключатель нагрузки поставляется с пружинным механизмом для включения и выключения питания. Выключатель нагрузки устойчив к ударам и потребляет меньше энергии.

Функции выключателя нагрузки

Включающие и отключающие токи: Выключатель нагрузки имеет способность гашения дуги, которая используется для включения (размыкания) и отключения (замыкания) токов в цепи. Это помогает обеспечить бесперебойную работу электрооборудования.

Предотвращение повреждений: Выключатель нагрузки как компонент распределительного устройства. Убедитесь, что повреждения, которые могут возникнуть из-за неравномерного тока в цепи, исключены. Выключатель нагрузки действует как контролер и останавливает нерегулярный ток, который может повредить цепь.

Ток короткого замыкания: Это функция, которую другие типы компонентов распределительного устройства не выполняют. Выключатель нагрузки может включать (размыкать) заданные токи при коротких замыканиях.
Включение и выключение цепи: Выключатель нагрузки используется для включения и выключения цепи с небольшим магнитным или емкостным током. Примерами являются токи возбуждения трансформатора и зарядные токи линии.

Защита жизни и имущества: Выключатель нагрузки имеет общую функцию предотвращения повреждений, вызванных электрическими факторами, от приближения к людям и имуществу. Это предотвращает любую опасность поражения электрическим током, которая может быть вызвана несбалансированным протеканием тока, пониженным или повышенным напряжением. Выключатель нагрузки устраняет риск возникновения пожара или того хуже, тем самым гарантируя безопасность жизни и имущества.

Что такое выключатель нагрузки Символ

Как было сказано ранее, существует четыре основных типа компонентов распределительного устройства: выключатель нагрузки, разъединитель, выключатель-разъединитель и автоматический выключатель. Каждый из этих компонентов имеет свои символы, указывающие на их функцию. Ниже приведена схема каждого из их символов.

Источник: Электротехнический портал

Глядя на схему выше, вы заметите, что к символу каждого из них, кроме выключателя нагрузки, прикреплена горизонтальная линия. Горизонтальная линия указывает на их изолирующую функциональную способность, т. Е. Три компонента распределительного устройства (разъединители, выключатели-разъединители и автоматические выключатели) являются выключателями без нагрузки; они выполняют изолирующую функцию.

Свяжитесь с нами

Какие бывают типы выключателей нагрузки

Вакуумный выключатель нагрузки

Источник: Pinterest

Вакуумный выключатель нагрузки — это устройство, которое при активации может прерывать электрический ток. Это тип выключателя нагрузки, который можно включить вручную с помощью рукоятки выключателя или автоматически с помощью электрического сигнала.

Оснащены устройствами дистанционного закрытия и оборудованы автоматическими устройствами, которые могут отключать и защищать электрооборудование при его срабатывании. Он имеет длительный срок службы, высокую относительную цену и подходит для устройств с напряжением 220 кВ и ниже.

Этот выключатель нагрузки поставляется с независимыми расцепителями и дополнительными решениями по минимальному напряжению, которые обеспечивают более высокий уровень защиты вашего электрооборудования. Вакуумные выключатели нагрузки подходят для широкого спектра цепей и обеспечивают прерывание короткого замыкания или прерывание напряжения не выше номинального максимума. Они служат в качестве обычного выключателя нагрузки и помогают вам поддерживать ваши электрические системы в хорошем рабочем состоянии.

Поскольку система работает внутри вакуумной линии, предусмотрены дополнительные меры безопасности и усовершенствования, позволяющие избежать короткого замыкания или проблем с напряжением, которые могут привести к нарушению работы системы.

Когда вакуумный выключатель нагрузки обнаруживает электрический ток или неисправность, он срабатывает. Как только это произойдет, следует провести тщательный осмотр. Перед повторным подключением устройства необходимо тщательно проверить все компоненты на наличие повреждений или поломок.

Элегазовый выключатель нагрузки

Источник: Elecspare

Это распределительный выключатель среднего напряжения, в котором элегаз используется в качестве дугогасящей и изолирующей среды. Выключатель имеет три рабочих положения: открыто, замкнуто и заземление. Небольшой размер коммутатора, простота установки и отличная адаптируемость к условиям окружающей среды делают его подходящим для широкого спектра приложений.

Дуга гасится газом SF6, который имеет высокий ток отключения и хорошие характеристики по току отключающего конденсатора, но имеет более сложную структуру, что делает его идеальным для устройств с напряжением 35 кВ и выше.

Элегазовый выключатель нагрузки отличается хорошими показателями безопасности, высокой безопасностью и надежностью, небольшими размерами, отсутствием обслуживания, малым весом и безопасностью эксплуатации. Корпус выключателя нагрузки имеет слабое место внутренней конструкции, поэтому в случае внутренней дуги он быстро разомкнется, после чего за шкафом над спусковой дугой затвора будет краснеть избыточное давление открытого воздуха, ориентированное на пар снаружи шкафа. Это обеспечивает проверку безопасности распределительного шкафа.

Свяжитесь с нами

Воздушный выключатель нагрузки

Источник: Google

Это тип выключателя нагрузки, в котором воздух используется в качестве диэлектрика и среды для гашения дуги. В качестве альтернативы его можно определить как распределительное устройство, в котором в качестве прерывающей среды используется воздух. Контакт воздушного выключателя размыкается в воздухе, и сжатый воздух используется для устранения проблемы дугового разряда, возникающей при размыкании выключателя. Основными компонентами этого выключателя нагрузки являются дугогаситель, резервуар с подачей сжатого воздуха и электропневматический привод.

Выключатель воздушной нагрузки обычно используется для размыкания цепи под нагрузкой. Дуга, возникающая при размыкании выключателя, гасится различными способами. Его можно погасить, отодвинув контакты друг от друга или прервав подачу питания. Дуга гасится за счет удлинения дугогасительных рожков в конструкции выключателя. Эти дугогасительные рожки представляют собой не что иное, как металлические детали, из которых состоит дуга.

Дуги имеют тенденцию расходиться друг от друга, когда переключатель включен, и в конце концов вырываются на свободу. Сжатый воздух способен разрывать большой ток в дуге, но его структура более сложная, что делает его идеальным для изделий с напряжением 60 кВ и выше.

Выключатель нагрузки среднего напряжения

Источник: Shutterstock

Это тип выключателя нагрузки, рассчитанный на напряжение от 3 кВ до 36 кВ. Он доступен в различных стилях, например, с металлическим корпусом для улицы, с металлическим корпусом для помещения и для улицы без металлического корпуса. Режим прерывания этого выключателя нагрузки может быть SF, масляным или вакуумным.

Основной функцией этого выключателя нагрузки является прерывание тока при возникновении неисправности, независимо от типа автоматического выключателя среднего напряжения, используемого выключателем нагрузки среднего напряжения.

Среди производителей распределительных устройств среднего напряжения компания Elecspare известна как профессиональный и надежный поставщик цепей отключения нагрузки среднего напряжения. Компонент распределительного устройства обеспечивает постоянную безопасность, электрическую стабильность, долговечность электрооборудования и требует минимального обслуживания, что способствует устранению ущерба окружающей среде.

Свяжитесь с нами

Выключатель нагрузки высокого напряжения

Источник: Shutterstock

Выключатель нагрузки высокого напряжения делится на другие типы. К ним относятся:

Выключатель нагрузки высокого давления, производящий твердый газ: он использует энергию, полученную от разрыва дуги. Это заставляет газообразующий материал дуговой камеры выделять газ для гашения дуги. Он имеет простую структуру и подходит для устройств с напряжением до 35 кВ.
Реле нагрузки высокого давления воздуха: во время фазы торможения давление воздуха поршня гасит дугу. Он также имеет базовую структуру, что делает его идеальным для устройств с напряжением до 35 кВ.
Пневматический выключатель нагрузки высокого давления: больший ток отключается путем гашения дуги сжатым воздухом. Структура относительно сложная и подходит для устройств с напряжением 60 кВ и выше.
Погруженный в масло выключатель нагрузки: он использует энергию дуги для пробоя и газификации масла, окружающего дугу, и его охлаждения. У него простая структура, но он тяжелый; подходит для наружных устройств с напряжением 35 кВ и менее.

Выключатель нагрузки низкого напряжения

Источник: Indiamart

Это тип выключателя нагрузки, рассчитанный на 1 кВ. Это комбинация предохранителей HRC, низковольтных автоматических выключателей, выключателей, разгрузочных электрических изоляторов, миниатюрных автоматических выключателей (MCB), автоматических выключателей утечки на землю и автоматических выключателей в литом корпусе (MCCB). Его можно использовать в цепи переменного тока для ручного или периодического замыкания и размыкания цепи под нагрузкой, а также для защиты от перегрузки линии и коротких замыканий.

Контактный нож замыкает цепь включения-выключения, а предохранитель обеспечивает защиту от перегрузки и короткого замыкания. Он имеет базовую конструкцию и надежный механический блокировочный компонент. Когда крышка открыта, переключатель не может быть закрыт, а когда переключатель замкнут, крышка не может быть открыта, что обеспечивает безопасную работу.

Свяжитесь с нами

Что такое нагрузка на коммутатор

Нагрузкой обычно называется потребляемая мощность или потребность в электроэнергии, которую устройство подает в цепь. Возьмем, к примеру, нагрузку на цепь освещения; вы можете вычислить «общую нагрузку» или максимальную мощность всех осветительных приборов в цепи.

Нагрузка на коммутатор — это количество энергии, потребляемой коммутатором. Нагрузка отмечена на розетке с прерыванием цепи замыкания на землю (GFCI), потому что на розетке есть выключатель, который отключает ток при обнаружении скачка напряжения. Замена проводов нагрузки на стандартной розетке не влияет на розетку, однако прерыватель становится неэффективным, если то же самое сделать на розетке GFCI. Это делает розетку неспособной обеспечить необходимую защиту, что создает потенциально опасную ситуацию.

Спецификация выключателя нагрузки

Тестирование: Для обеспечения оптимальной работы выключателя нагрузки проводятся следующие испытания.
- Обычный тест: Это тест, который выполняется время от времени. Он проводится для определения включающей и отключающей способности выключателя нагрузки. Этот тест проводится для определения пиковой способности выдерживать переходное восстанавливающееся напряжение (TRV) после прерывания тока.
- Испытание на коммутацию емкостного тока: когда ненагруженная линия передачи, кабель или другое оборудование внезапно размыкается, прерывание емкостных токов создает скачки высокого напряжения, вызывая нагрузку на изолирующую среду коммутационного устройства.
- Таким образом, когда выключатель нагрузки прерывает емкостный ток зарядки линии, будет выполняться проверка тока зарядки линии для оценки его отключающей способности, а проверка тока зарядки кабеля будет выполняться для оценки способности отключать ток зарядки кабеля.
- Испытание на коммутацию с замкнутым контуром: Отключающая способность замкнутого контура определяется цепью, в которой обе стороны переключателя остаются под напряжением после отключения. Чтобы оценить эту способность, необходимо провести тест переключения с обратной связью.
- Проверка на короткое замыкание: иногда выключатель нагрузки замыкается при существующей неисправности. В течение переходного времени после включения тока во время операции включения будет наблюдаться оптимальный пик первой основной петли тока в полюсе выключателя. Выключатель нагрузки должен иметь возможность замыкаться без колебаний, как только контакты соприкасаются, и он должен выдерживать огромные механические усилия.
- Испытание на короткое замыкание должно проводиться на выключателе, который прошел не менее 10 циклов включения-выключения при 100% преимущественно активной нагрузке.

Осмотр: это периодическая проверка выключателей нагрузки. Это действие уведомляет о необходимости обслуживания, технического обслуживания и ремонта, когда это необходимо.

Разница между выключателем нагрузки и автоматическим выключателем

источник: Pinterest

Выключатель нагрузки и автоматический выключатель — это разные вещи. Их не следует путать с одним и тем же, и нельзя использовать один из них вместо другого.

Есть два основных параметра для подключения и отключения питания в электроустановках. Их:

Включающая способность: это оптимальный ток нагрузки при запуске.
Отключающая способность: это оптимальный ток короткого замыкания, который может быть отключен.

Выключатель нагрузки может включать и отключать токи нагрузки, но не может делать то же самое для токов короткого замыкания. С другой стороны, автоматический выключатель может выполнять как то, так и другое, т. Е. Включать и отключать как токи нагрузки, так и токи короткого замыкания.

Выключатель нагрузки

Выключатель нагрузки управляет потоком электрического тока в цепи. Его можно использовать как для остановки, так и для запуска потока тока. Он выполняет операцию ручного отключения или повторного подключения питания от источника электроэнергии путем создания или закрытия зазора воздушной изоляции между двумя точками проводимости.

Автоматический выключатель

Источник: Elecspare

Автоматические выключатели существуют уже давно. Впервые он был разработан Томасом Эдисоном в 1879 году.

Когда ток, протекающий через электрическую цепь, превышает заданные пределы, автоматический выключатель используется для защиты двигателей и проводки. Когда возникает опасное состояние, он делает это, отключая ток от цепи. Автоматический выключатель, в отличие от выключателя, делает это автоматически и сразу же отключает электричество.

Выключатель нагрузки используется для включения и выключения питания; состояние неисправности не может быть обнаружено и прервано переключателем. Скорее всего, он расплавится или загорится. Но автоматический выключатель «разрывает» цепь в случае отказа.

Выключатели нагрузки предназначены для выполнения большого количества операций; его можно включать и выключать по отдельности. С другой стороны, прерыватель в конечном итоге выйдет из строя, если его неоднократно включать и выключать.
