Размеры и разновидности кабель-каналов для электропроводки

Кабель-каналы — термины, обозначающие электротехнические изделия, обобщенно представляющие собой замкнутый профиль прямоугольного, треугольного или близкого к ним сечения с плоским основанием, предназначенный для монтажа на архитектурную поверхность (стену, пол, потолок) и заключения в своем объёме проводов и кабелей.

Выполняя монтаж наружной электропроводки или прокладывая какой-нибудь информационный кабель, желательно тут же позаботиться о том, как лучше скрыть данные провода. Для решения поставленной задачи хорошо подходят специальные кабель-каналы или пластиковые короба.

В отличие от кабельного лотка, кабель-канал или короб имеет крышку, так что кабель в нем закрыт. Кроме того данные изделия выпускаются сегодня на любой вкус и цвет, бывают различных форм и размеров, так что каждый, кто задумался о монтаже наружной проводки, сможет выбрать кабель-канал или короб, который идеально подойдет для тех или иных условий домашнего, офисного или производственного интерьера.

Наибольшей распространенностью отличаются пластиковые и металлические кабель-каналы, изготавливаемые из ПВХ и алюминия, а также из нержавеющей стали. Для административных и производственных помещений лучше всего подходят металлические каналы и короба, имеющие простую конструкцию и не отличающиеся изысканностью внешнего вида.

Для жилых помещений чаще всего выбирают пластиковые ПВХ-каналы, поскольку данные изделия представлены в самых разнообразных цветовых вариациях, имеют различные формы, и в целом выглядят более аккуратно. Таким образом, главное, чем отличаются кабель-каналы друг от друга, — это конструкцией. Далее поговорим об их разновидностях.

Миниатюрные кабель-каналы из ПВХ

Такие каналы из ПВХ используются обычно для скрытой прокладки информационных кабелей и слаботочной электропроводки. Они практически незаметны на стене, потолке или на полу. Именно поэтому маленькие каналы так популярны, когда нужно произвести скрытый монтаж телефонного, телевизионного или сетевого кабеля, либо подвести провод например к маломощному светильнику на светодиодах.

Типичные размеры каналов такого формата в сечении — от 10 до 60 мм в высоту и от 7 до 100 мм в ширину. Как вы уже поняли, в данном исполнении выпускаются ПВХ-каналы квадратного и прямоугольного сечения. Возможны различные цвета: белый, коричневый и т.д.

Наиболее распространенные типовые размеры кабель-каналов:

10х7мм;
10х10мм;
10х12мм;
12х12мм;
12х16мм;
16х16мм;
16х20мм;
20х20мм;
20х25мм;
25х25мм;
25х40мм;
40х40мм;
40х60мм;
60х80мм;
60×100мм.

Часто встречаются и другие размеры:

Полезное внутреннее сечение:

Напольные кабель-каналы

Для офисов и им подобных помещений очень удобны алюминиевые или пластиковые напольные кабель-каналы скругленного профиля. Такие каналы предназначены специально для прокладки проводов по полу, например от стены к рабочему столу или светильнику.

Напольный канал имеет, как правило, небольшую высоту — от 10 мм, хотя встречаются и более высокие экземпляры — до 60 мм, при ширине соответственно от 20 до 100 мм.

Форма канала обеспечивает минимальное препятствование при хождении людей по офису, ведь о такой канал трудно запнуться, поскольку он практически гладкий, нога просто проскользнет по нему.

Внутри канала может быть смонтирована электропроводка либо информационный кабель, а при необходимости — и то, и другое. Цветовое решение, как правило, однотонное.

Парапетные кабель-каналы

Парапетные или магистральные кабель-каналы имеют вид составных изогнутых коробов, включающих в себя прямые элементы и соединительные угловые переходники.

Из данных элементов можно собрать канал практически любой формы и протяженности для того чтобы скрыть проводку от какого-нибудь оборудования или устройства. Популярны данные каналы в жилых и офисных помещениях, где с их помощью можно скрыть проводку от кондиционера, настенного светильника и т. п.

Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Цветовое решение подбирается индивидуально. Для промышленных помещений подходит простой белый или серый цвет, для жилых и офисных помещений популярно оформление под дерево.

Плинтусные кабель-каналы

Плинтусные кабель-каналы представляют собой пластиковые напольные плинтуса, дополнительно выполняющие функцию кабельного короба. Это так называемый электротехнический плинтус.

Для дома или квартиры подобное решение будет почти идеальным, ведь скрытая проводка, сетевой или телевизионный кабель, часто прокладываются именно вдоль стены, а данный плинтус сочетает в себе достоинства современного декоративного плинтуса и кабель-канала. Получается, что пустое пространство внутри плинтуса приносит пользу, скрывая внутри себя наружную проводку.

Размеры плинтусного кабель-канала соответствуют размерам обычных плинтусов. В конструкции присутствуют продольные и угловые элементы. Цвет выбирается индивидуально под интерьер.

Угловые кабель-каналы

Угловые кабель-каналы похожи на напольные плинтусные, только предназначаются, в отличие от напольных электротехнических плинтусов, для монтажа наружной проводки под потолком. Канал имеет треугольное сечение несущего профиля и плоскую крышку (в отличие от напольного плинтуса).

Данный канал замечательно вписывается в интерьер под потолком, практически не бросается в глаза. Кроме того цвет углового канала может быть выбран исходя из индивидуальных потребностей человека. Сборка конструкции производится из прямых и угловых (соединительных) ПВХ-элементов.

Прозрачные кабель-каналы

Кабель-каналы с прозрачной крышкой служат преимущественно декоративными световыми элементами, поскольку кроме основной функций (размещать внутри себя проводку), данные каналы отлично подходят для обеспечения физической защиты светодиодной ленты.

Ширина прозрачной части может варьироваться здесь от 5 до 20 мм, что позволяет подобрать канал практически для любой цели, начиная от монтажа светодиодной подсветки потолка, пола или ниши, заканчивая световым оформлением днища автомобиля. Таким образом канал способен заменить собой потолочный или напольный светильник.

Перфорированные кабель-каналы

Перфорированные ПВХ-короба отличаются меньшим весом и более выгодной ценой по сравнению с цельными закрытыми каналами. Данные каналы обычно применяются в технологических помещениях, снаружи здания или в электрораспределительных шкафах, где совершенно не важен внешний вид канала, а важна только закрывающаяся опора для электропроводки.

Продольные отверстия по бокам обеспечивают хорошую естественную вентиляцию, что не допускает чрезмерного разогрева проводки. Крепление таких каналов к опоре обычно производится с помощью саморезов.

Типичные размеры перфорированных каналов — 25, 40, 60 или 100 мм в ширину при разнообразной высоте из этого же размерного ряда.

Гибкие кабель-каналы

Гибкие кабель-каналы, похожие на пластиковую велосипедную цепь, выпускаются размером от 2 до 5 см в высоту и от 5 до 25 см в ширину. Кабель каналы данной конфигурации устанавливаются там, где необходимо подвести проводку по неровной поверхности, либо в тех местах, где возможна или необходима регулярная подвижность кабеля.

Например в цехе к станку ЧПУ или лазерной резки, к строительной или погрузочной технике, к металлообрабатывающим и деревообрабатывающим станкам, — подвижный кабель может быть подведен именно в таком защитном канале. Кабель не вывалится из канала, ни за что не зацепится, сохранит свое положение в пространстве, при этом сможет двигаться и не расползаться.

На промышленных предприятиях также применяются проволочные кабель-каналы. Данное решение отличается простотой, практичностью и прочностью.

Как правило, на складах и в подвалах проводка прокладывается именно в проволочных каналах, позволяющих быстро оснастить освещением или розетками любое неподготовленное помещение.

Проволока располагается с достаточно большим шагом, что обеспечивает проводам хорошую вентиляцию и защиту от перегрева, а также относительно небольшой вес самому каналу.

Усиленная разновидность проволочного кабель-канала — лестничный кабель-канал. Здесь все аналогично проволочному каналу, однако каркас изготовлен из более крупного металлического профиля похожего на лестницу, что позволяет монтировать под потолком даже тяжелые силовые кабели.

На самом деле, гибкие, проволочные и лестничные кабельные каналы именуются таковыми лишь условно, потому что на самом деле это кабельные лотки, так как в их конструкции нет крышек.

Ранее ЭлектроВести писали, что исследователи Университета Флориды опубликовали статью, в которой они описали принцип работы системы зарядки Peer-to-Peer Car Charging (P2C2), где предложили связывать два электромобиля друг с другом с помощью телескопических зарядных кронштейнов.

По материалам: electrik.info.

О коробах для электропроводки пластиковых: размеры, виды способы монтажа

Содержание:

Определение, строение, назначение

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический»

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические (о них тоже будет идти речь дальше). Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения.

Крышка и корпус кабель канала соединяются при помощи замка — защелкиваются. Этим кабельные лотки и удобны — можно в любой момент открыть, проверить, проложить новый или удалить ненужный провод. При покупке обращайте внимание на строение и качество выполнения замков — от них зависит удобство использования. Лучшим, на данном этапе, считается двойной замок. Он обеспечивает достаточную фиксацию и позволяет многократно открывать/закрывать крышку.
Некоторые виды кабель каналов могут быть разделены внутри перегородками

Внутреннее пространство кабель-канала может быть разделено перегородками. Это сделано для того, чтобы была возможность разделить силовые (проводку) и малоточные (телевизионный, интернетовский, телефонный и т.п.) кабели. Их желательно укладывать отдельно, чтобы они не мешали друг другу. Некоторые фирмы разработали конструкцию так, что перегородки можно ставить самостоятельно. Они продаются отдельно и надеваются на выступы на внутренней стенке корпуса (пример таких выступов на фото справа).

Материал — металл или пластик. Если выбираете пластиковые кабель каналы, обратите внимание, что он должен быть негорючий или не поддерживающий горение (читайте в описании). Идеально, если он еще и мало будет выдавать дыма — на всякий случай.

Как правильно выбрать пластиковый короб

Определяющий фактор, который ложится в правильный выбор – это размер короба. По сути, многое будет зависеть от количества проводов, которые будут укладываться в него. Плюс небольшой запас пространства. Поэтому магистральные короба (от разветкоробок до ответвлений) должны быть большего размера, а идущие к розеткам или выключателям меньшего.

Далее, необходимо определиться с количеством пластиковых элементов. Здесь все будет зависеть от длины электрической разводки с учетом, что сам короб имеет стандартную длину 2 м. Кстати, в магазинах он так и продается без подрезки. Для того чтобы не ошибиться с количеством, необходимо к расчетной длине проводки прибавить 20%.

Основные размеры кабель-каналов

Кабель-канал используется и как декоративный элемент, который должен вписаться в дизайн интерьера помещения. Скажем так, что в основном этот материал выпускается белого цвета, поэтому здесь присутствует достаточно широкий ассортимент. С моделями «под дерево» ассортимент минимальный. Хотя именно «под дерево» отличается презентабельным внешним видом, который можно вписать в практически любой интерьер.

Некоторые производители пластиковых коробов под электрическую проводку предлагают, как дополнение, некоторые декоративные элементы: заглушки, угловые переходники, тройники, углы (внутренние и внешние). Поэтому совет – приобретать кабель-каналы с декоративной фурнитурой, которая его облагораживает. Фурнитура «под дерево» также выпускается.

При покупке необходимо обращать внимание на качество изделия. И если неровные торцы – это небольшая проблема, которую можно скрыть заглушками, то низкое качество замкового соединения панели и крышки – эта проблема номер один, которая встречается достаточно часто. То есть, в процессе эксплуатации крышка все время отпадает или, наоборот, ее очень сложно установить на нижней монтажной панели.

Декоративный пластиковый короб под дерево.

Хорошего качества изделие должно закрываться крышкой вручную без постукивания. Но самое интересное – это момент, когда задняя часть короба установлена, кабели проложены, а крышка не закрывается или выпадает после установки. Здесь самое важное не переусердствовать. Многие монтажники начинают стучать руками или киянкой по крышке, после чего не только она, но и сам короб трескается и разваливается на глазах. Так что совет – приобретайте короба для соединения проводов от известных фирм-производителей.

Установка пластиковых коробов – это не только правильный их выбор, это правильный выбор распаячных коробок, как по размеру, так и по цвету. Все должно гармонировать. Особое внимание отверстиям в распаячных коробках, куда будут вставляться короба под разводку.

Плинтусные короба для прокладки кабеля.

Размеры пластикового короба для проводки

Пластиковые короба для электропроводки различаются длиной, шириной и толщиной. Согласно 8 разделу «Размеры» ГОСТ Р МЭК 61084-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок» рекомендовано изготавливать прямые секции кабель-каналов с длиной, которая выбирается из размерного ряда с приращением 0,5 м. Минимальная длина секции должна составлять 2 м.

Также в этом разделе указывается то, что производитель обязательно должен указывать значение площади поперечного сечения (в мм²) внутри короба, то есть полезной площади, которую можно использовать при монтаже кабеля. Ширина короба зависит от количества проводов, которые можно разместить внутри, а также от назначения самого изделия.

Размеры электромонтажных кабель-каналов в сечении

Мини-каналы выпускаются промышленностью с такими типовыми размерами в сечении:

10х10мм;
10х12мм;
12х12мм;
12х16мм;
16х16мм;
16х20мм;
20х20мм;
20х25мм;
25х25мм;
25х40мм;
40х40мм;
40х60мм;
60х80мм.

Лотки этого типа рассчитаны на размещение одного или двух проводов.

Напольные короба производятся сечением:

160х65мм;
50х12мм;
92х20мм;
75х17мм.

Магистральные пластиковые короба для электропроводки имеют следующие типовые размеры в сечении:

20х10мм;
30х10мм;
40х25мм;
25х25мм;
40х40мм;
40х16мм;
80х60мм;
100х60мм.

Для плинтусного типа размер определяется шириной крышки (диагональной стенки) и обычно изготавливается 50 или 70 мм. Также можно встретить размеры плинтусов с кабель-каналами, которые даются по значениям высоты и ширины основы. В этом случае наиболее востребованными являются плинтуса 50х50 мм. Они позволяют разместить несколько проводов в одном изделии. Лотки размером 100х100 предназначены для размещения трёхжильных проводов.

Размеры для угловых конструкций зависят от размеров внутренней части изделия. Наиболее популярным размером является 40х40 мм. Гибкие гофрированные модели в зависимости от назначения выпускаются следующих диаметров: 16мм; 20мм; 25мм и 50мм.

16мм трубы используют для прокладки осветительных и телефонных кабелей;
для создания отводов к розеткам или выключателям используют 20мм гофроканалы;
между электрощитками или распределительными коробками используют гофрированные кабель-каналы с диаметром трубы 25мм.

Также промышленность выпускает кабель-каналы, предназначенные для размещения светодиодных лент, выпускаются они шириной от 5 до 20 мм. Кроме этого, светодиодные каналы могут располагаться в плинтусных коробах.

Учитываем ширину кабеля

Короб, должен быть достаточно свободным для укладки провода. Маленькое сечение не позволит крышке будет плотно закрыться. Плотно уложенный провод будет перегреваться.

Толщина стенок пластиковых кабель-каналов

В зависимости от размеров лотков, выпускаются изделия с различной толщиной стенок. От её значения зависит прочность и гибкость короба. Небольшие мини-каналы изготавливают с толщиной стенки 0,7мм. Средние по размерам короба (шириной от 20 до 40мм) имеют толщину порядка 1,3мм. Широкие магистральные профили (от 60 до 100мм) изготавливаются толщиной 2,4мм.

Помимо коробов стандартных размеров, многие фирмы выпускают изделия под заказ, выполненные по размерам заказчика.

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Расчет размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Рекомендуется брать кабель-канал с небольшим запасом по длине (10%) и по ширине.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала. Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

Таблица для расчёта минимальных размеров кабель каналов

	односекционный	двухсекционный	трёхсекционный
10х22	10х30	10х22	10х30	15х54	10х40
количество проводов в одной секции
1,5	10	12	3	3	5	5	19	13	5	4	5
2,5	7	10	2	2	3	3	13	13	3	3	3
4	4	8	1	1	2	2	10	13	2	2	2
6	2	3	1	1	1	1	5	5	1	1	1

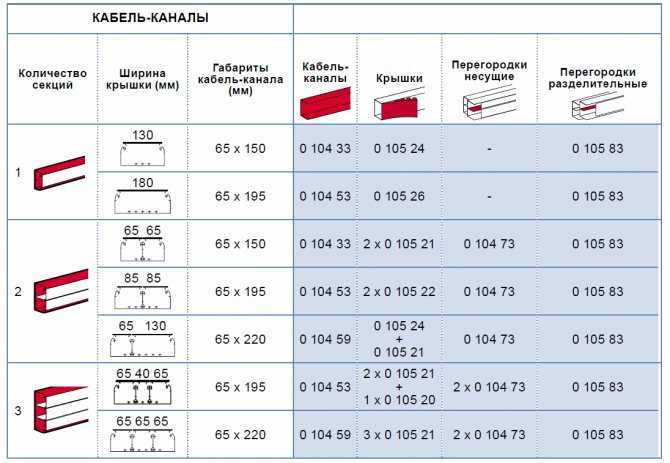

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке. Параметры одной упаковки электромонтажных коробов, в зависимости от их размеров

При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.

Какие бывают цветовые решения кабель-каналов

Выбор кабель-каналов зависит от общего дизайна интерьера. В большом ассортименте представлены белые изделия, но нередко применяются и цветные короба для проводов. Фурнитуру необходимо применять подходящих расцветок. Разные типы тройников, переходников и заглушек должны совпадать по цветовой палитре с кабель-каналами. Особой популярностью пользуются изделия с окраской под древесину. Такие конструкции применяются при обустройстве деревянных домов и бань.

Цветовая палитра включает более 10 наименований. Часто встречаются такие расцветки, как бук, сосна и дуб.

В зависимости от интерьера помещения и используемого цветового решения выбирается цвет коробов для проводки. Использование цветного кабель-канала позволяет подобрать материал с учетом основного оформления помещения. Самыми популярными являются изделия белые или под дерево, так как они используются для оформления офисных помещений. Необычный вариант кабель-канал черного цвета.

Востребована бежевая цветовая палитра, особенно фактура под дерево.

Способы соединения кабельных коробов

Короба необходимы для монтажа кабельных систем напряжением до 1000 V – магистральных участков сетей, лотковых трасс, в строительных и технологических конструкциях различного назначения.

Изготовлены из оцинкованной стали по ГОСТ 19904-90 с климатическим исполнением УТ2,5: в умеренном климате с диапазоном температур от +40 до -45 С° под навесом или в помещении, где температура такая же, как на улице, за исключением атмосферных осадков, а также в помещениях с повышенной влажностью.

Выбор электротехнического короба

Пластиковые лотки с крышкой для монтажа сети электроснабжения внутри помещений подходят идеально. В продаже доминируют различные оттенки белой расцветки, гармонично выглядящей на фоне многих цветов, в которые оформлены стены и перекрытия домов. Главным критерием выбора будет ширина короба, которая должна вместить все монтируемые кабели. Её рассчитывают с запасом под будущие нужды.

Резерв необходим и по длине трассы. Обычно он составляет десять — пятнадцать процентов от общей протяжённости линии. Ширина короба основной магистрали, как правило, больше отводов к другим потребителям.

Приобретая основную деталь проводки, нужно не забыть и о фурнитуре: переходах, заглушках, стыках. Эти элементы упростят процесс монтажа и сделают внешний вид трассы гораздо эстетичнее.

Ну и, конечно, все части конструкции не должны иметь трещин, сколов, прочих дефектов. Особенно это касается торцов, которые при неровной нарезке сложно подогнать идеально. Несколько советов по покупке:

Кабельные каналы в виде гофротрубы предназначены исключительно для гибкого провода.
Короба маленького профиля нарезаются остро отточенным ножом, широкие — пилой с мелким зубом. При использовании болгарки профиль может расплавиться.
Монтаж кабель каналов начинают от электротехнической арматуры (светильники, розетки, выключатели, разветвительные коробки).
Количество крепежа приобретается из расчёта одна штука на каждые полметра лотка.
Короба из жёсткого профиля устанавливаются на ровные поверхности.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.
При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен.
Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.
Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Инструкция по монтажу

Профиль новых кабель-каналов поставляется со специальными отверстиями. Вы значительно экономите время, так как не нужно просверливать дно профиля. К тому же, готовые отверстия позволяют выравнивать приспособления по уровню.

Есть 2 варианта крепления профиля к стене:

Классический.
С помощью дюбелей и специальных инструментов.

Результат монтажа великолепен. Разделительная перегородка помогает тщательно выровнять профиль на стыке. Когда все профили застыкованы накладка на стык адаптируется к глубине профиля и просто приклеивается.

Для установки кабель-каналов следуйте предложенной инструкции:

Распаковать изделие.
Снять верхние крышки.
Создать необходимую разметку вдоль стен.
Обрезать короб на необходимую длину (для этого можно использовать пилу или нож).
Снять с канала верхнюю часть.
Поместить короб в необходимое место.
Поставить на изделие уровень.
Выровнять канал.
Сделать отверстия (для установки с помощью дюбель-гвоздей).
Закрепить изделие (для этого можно использовать клей, дюбели и др.).
Проложить необходимые провода (при необходимости установить розетки).
Закрытьизделие.
Навести порядок на строительной площадке.

Существует 2 типа перегородок:

несущие;
разделительные;

Несущие перегородки позволяют монтировать крышки на мультисекционные кабель-каналы. Плоский угол монтируется максимально просто. Его конструкция гарантирует безупречное разделение секций изолированных проводов.

Внутренние углы варьируемые, они состоят из 2 частей:

верхней;
нижней;

Они прекрасно адаптируются к углам стен и легко устанавливаются на профиль кабель-каналов. Внешние углы тоже варьируемые, и легко защёлкиваются на профиль. По своей конструкции, углы – это цельные аксессуары, полностью готовые к монтажу.

Для мультисекционных кабель-каналов существуют угловые сепараторы. Они поставляются вместе с углами и обеспечивают реальное разделение слабых и сильных токов при прохождении проводов в углах. Углы плавно варьируются в диапазоне 60–120 градусов, что позволяет производить монтаж на любых конфигурациях стен.

Держатели кабеля удерживают все провода внутри профиля и обеспечивают вам ещё больше удобства монтажа. Заглушка адаптируется к различным сечениям благодаря обтекаемым деталям, а лицевая деталь заглушки не потеряется в процессе работы.

Гибкие крышки легко и просто монтируются по всей длине кабель-канала и на углах, а внешний вид установки просто восхитителен. Накладка на стык крышек с не теряемой декоративной крышкой позволяет осуществить лёгкую стыковку со следующей крышкой. Новый специализированный короб предоставляет вам полный набор решений даже для самых сложных установок.

Соответствующая крышка монтируется на несущую перегородку. Эта несущая перегородка может служить и в качестве разделителя для разделения 2 секций с одной и той же крышкой.

Применение металлических коробов

В магазинах и на сайтах продажи металлических коробов много рассказывают о возможности их использования. Но «Правила устройства электроустановок» четко регламентируют их применение в зависимости от условий монтажа и эксплуатации. Поэтому, дабы не попасть в «просак», советуем уделить данному вопросу самое пристальное внимание.

Применение металлических коробов для скрытой проводки

Для скрытой проводки металлические короба применяются преимущественно в промышленности. Ведь они позволяют обеспечить одно из важнейших условий монтажа провода – это возможность его замены. Ведь короб обеспечивает такую возможность даже при прокладке внутри стен.
Применение металлического короба для скрытой проводки

Итак:

Короб металлический для проводов, согласно табл. 2.1.2 ПУЭ, может применяться для проводов любого типа. Это могут быть любые сухие помещения.
Для влажных и особо влажных помещений, а также для наружной установки, согласно табл. 2.1.2, следует применять стальные короба с толщиной стенки не менее 2 мм. При этом должна быть обеспечена возможность удаления скапливающейся влаги и конденсата.

Обратите внимание! Данное правило относится только к глухим коробам. Поэтому в данном случае лучше использовать перфорированные короба, которые не дают возможности образовываться конденсату и скапливаться влаге.

Обязательным является применение стальных коробов при монтаже скрытой проводки внутри горючих конструкций. Это могут быть любые деревянные дома, а также отдельные горючие элементы. При использовании таких коробов они не требуют дополнительной обработки или соблюдения каких-либо условий. Согласно табл. 2.1.3 ПУЭ, их можно укладывать непосредственно на горючие и трудно горючие элементы.

Применение металлических коробов для открытой проводки

Но, конечно, в большинстве случаев металлическая коробка под провода применяется при открытом способе монтажа провода. Преимущественно для этого используют глухие или перфорированные короба, которые имеют наиболее привлекательный внешний вид и обеспечивают их дополнительную механическую защиту.
Применение металлического короба для открытой проводки

Итак:

Для открытой проводки металлические короба, согласно табл. 2.1.2 ПУЭ, могут применяться в помещениях любого типа. Это распространяется и на наружный способ монтажа. При этом правило использования глухих и перфорированных коробов распространяются и на короба, смонтированные открытым способом.

Обратите внимание! Правила требуют особенно тщательного подхода к глухим коробам. Места соединения должны быть выполнены таким образом, дабы в них не могла проникать пыль и влага.

Что самое главное, при монтаже металлических коробов, согласно табл. 2.1.3 ПУЭ, не требуется дополнительных средств защиты. Это правило распространяется как на работы по монтажу по не сгораемым конструкциям, так и по сгораемым материалам. Кстати пример такого монтажа вы можете найти на видео, которое размещено на нашем сайте.
Ведь в случае применения пластиковых коробов для монтажа по сгораемым поверхностям вам можно применять только специальные кабели и провода в несгораемой алюминиевой или свинцовой оболочке.

Достоинства и недостатки электротехнических каналов

Остановившись на варианте открытого монтажа прокладки кабелей, необходимо проанализировать плюсы и минусы такого способа и постараться в процессе работы преимущества сохранить, а негативные явления уменьшить или вовсе их избежать.

Плюсы в использовании лотков:

Невысокая трудоёмкость по сравнению со штроблением стен.
Их можно установить в любом месте.
Постоянный свободный доступ при неисправности или необходимости прокладки дополнительной линии питания.
Довольно высокая степень защиты проводов от механических повреждений.
Высокая скорость монтажа трассы.
Большое количество вариантов кабельканалов позволяет совместить магистраль электроснабжения с интерьером помещений.

Минусы:

Необходимость в добавочном пространстве, хотя и незначительном.
Потребность в дополнительной фурнитуре.
Возможность случайного повреждения (особенно в напольном варианте).
Иногда нет возможности подобрать лоток точно под основной интерьерный фон.

Разобравшись со всеми имеющимися тонкостями в установке кабельных каналов при монтаже электропроводки, всегда можно найти подходящее решение, устраивающее и по надёжности, и по удобству использования, и по дизайну. Тем более, что в продаже появляются новые инженерные решения по укладке проводов без серьёзных вмешательств в конструкцию зданий и сооружений.

Пластиковые распределительные коробки, электрические коробки из ПВХ G & Supply

Качественная арматура, Качественный сервис

0 шт.

/ Итого: $0

Смазочные материалы и чистящие средства

Электрика

Орошение

Перчатки и безопасность

Утилита

	1″ EMT & RIGID LB Коробка из 5 шт.
	43,23 доллара США

	подробнее

1/2″ EMT & RIGID C 10 шт. в коробке

$53,20

1-дюймовая стальная компрессионная муфта EMT – 10 шт. в коробке

9,79 $

Стальной компрессионный соединитель 1/2 дюйма – 25 шт.

в коробке

$9,50

Стальные установочные резьбовые соединения EMT 1 дюйм — 10 шт. в коробке

6,75 долл. США

EPCO, распределительная коробка, влажная/влажная среда, материал: фенольный пластик

Основной контент начинается здесь

Engineered Products EPCO

MFR: EPCO

MFR #: 15047

UPC: 780321150478

Артикул #: 133824

EPCO

№ производителя: 15047
