Торцовочная пила по дереву: виды и особенности выбора

Планируя изготовление деревянных изделий, стоит задуматься о покупке подходящего электроинструмента. В каталогах многих производителей представлена торцовочная пила по дереву с различными техническими характеристиками. Предлагаем познакомиться с особенностями подобного оборудования и порядком его выбора.

Читайте в статье

  • 1 Для чего нужна торцовочная пила по дереву
  • 2 Конструктивные особенности торцовочных пил по дереву в зависимости от вида
    • 2.1 Торцовочный станок по дереву: стационарная модель
    • 2.2 Ручная торцовка по дереву: ограниченные возможности
    • 2.3 Комбинированная торцовочная пила: универсальное решение
    • 2.4 Торцовочная пила с протяжкой: оптимальный вариант для длинных и широких изделий
  • 3 Критерии выбора торцовочной пилы по дереву
    • 3.1 Мощность торцовочной пилы и размер распиловочного диска
    • 3.2 Параметры пропила и число оборотов
    • 3. 3 Тип двигателя и вид передачи
    • 3.4 Конструкция поворотной системы
    • 3.5 Защитные и дополнительные опции
    • 3.6 Торцовочная пила по дереву: ведущие производители
  • 4 Лучшие модели торцовочных пил по дереву
    • 4.1 Пила торцовочная Метабо KGSV 216 M с протяжкой, рейтинг 4,5/5
    • 4.2 Торцовочная пила Makita LS1040 с протяжкой, рейтинг 5/5
    • 4.3 Пила торцовочная Dexter Power 2000 Вт 255×30 мм: рейтинг 5/5
    • 4.4 Зубр ЗПТ-210-1400 Л: рейтинг 4,5/5
  • 5 Какую лучше купить торцовочную пилу по дереву: важные моменты
  • 6 Особенности изготовления торцовочных пил своими руками

Для чего нужна торцовочная пила по дереву

Прежде чем выбрать подходящую модель, стоит разобраться, для чего нужна торцовочная пила. С помощью данного инструмента можно достаточно точно и ровно разрезать деревянные заготовки под требуемым углом. Используется преимущественно для чистовой обработки. Хорошо справляется с формированием стыкового соединения «в ус». Часто применяется для формирования дверных наличников, изготовления мебельных заготовок, других столярных изделий.

ФОТО: img.superdom.uaТорцовочная пила по дереву: электроинструмент с широкими возможностями

Торцевая пила по дереву востребована при:

  • укладке паркетных досок, паркета, ламината;
  • установке дверей;
  • выполнении поперечного распила заготовок для изготовления мебели.

ФОТО: metabo-belarus.byВостребована при укладке напольного покрытия

Конструктивные особенности торцовочных пил по дереву в зависимости от вида

Конструктивное исполнение торцовочных пил по дереву может существенно отличаться. Это влияет на их область использования и функциональные возможности. Предлагаем познакомиться с основными разновидностями, чтобы вы могли сделать выбор в пользу наиболее подходящего варианта.

ФОТО: snabzhenie.com.uaКонструктивное исполнение может отличаться

Торцовочный станок по дереву: стационарная модель

При наличии выбора и возможностей предпочтительным вариантом является торцовочный станок по дереву. Благодаря литой станине подобное оборудование отличается устойчивостью и стабильностью работы. Станина используется для размещения заготовок в процессе обработки. Используется для роспуска и торцевания досок.

Во время обработки диск совершает движения в вертикальной плоскости. Заготовка при этом остаётся неподвижной. Станина может поворачиваться в горизонтальной проекции, позволяя разрезать древесину под любым заданным углом.

ФОТО: prostanki.comЛучший вариант для профессионального использования

Ручная торцовка по дереву: ограниченные возможности

Это узкоспециализированный инструмент небольшого размера. Ручную торцовку по дереву используют для формирования коротких разрезов. С её помощью торцуются углы досок. Некоторые модели комплектуются протяжными механизмами. Такой инструмент способен справиться со сложными операциями, однако чаще всего используется для разрезания широких заготовок.

Внимание! Ручную торцовочную пилу не используют для распиливания досок.

ФОТО: vanmelis.nlВозможности инструмента ограничены

Комбинированная торцовочная пила: универсальное решение

Торцовочная пила данного типа относится к универсальному инструменту. Она позволяет сделать рез под углом. Способна изменять положение не только в вертикальной плоскости, но и угол наклона режущего блока за счёт наличия дополнительного кронштейна. Благодаря этому корректируется положение диска. В зависимости от конструктивного исполнения, угол поворота может варьироваться в интервале 30-80º. Подвижный рабочий стол существенно расширяет возможности электроинструмента.

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«При выборе комбинированной торцовочной пилы следует учитывать толщину обрабатываемого материала и конфигурацию пильного диска».

Чаще всего комбинированную пилу используют вместо деревообрабатывающего станка. Отличие наблюдается в точности реза и продолжительности операции.

ФОТО: images1.setin.frКомбинированные модели имеют расширенный функционал

Торцовочная пила с протяжкой: оптимальный вариант для длинных и широких изделий

Если надо распилить широкую доску, обычный электроинструмент с подобной задачей может не справиться. В такой ситуации лучшим решением станет торцовочная пила с протяжкой. Наличие дополнительного узла позволит сместить пильный диск по ширине заготовки и зафиксировать на выбранном уровне.

Конструктивное исполнение узла смещения может отличаться. В нём могут параллельно располагаться стальные трубы либо гидравлические цилиндры. У электроинструмента первого типа перемещение пильного блока выполняется вручную с последующей фиксацией механическими кронштейнами до начала работы. Модели с гидравлическими цилиндрами позволяют изменить положение инструмента во время работы.

Торцевые пилы по дереву с протяжкой:

  • могут использоваться для разрезания заготовок различной ширины;
  • не вызывают затруднений в эксплуатации;
  • имеют простое конструктивное исполнение.

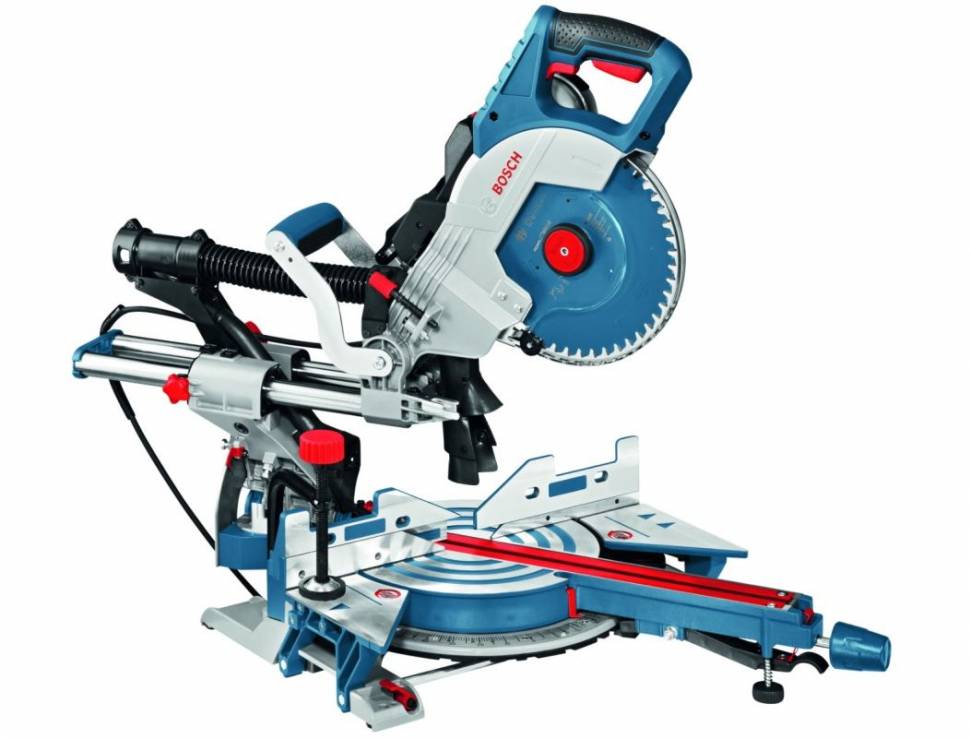

ФОТО: entuziast.ruМодели с протяжкой помогут справиться с длинномерными изделиями

Критерии выбора торцовочной пилы по дереву

Чтобы приобрести качественный инструмент для работы по дереву, стоит разобраться, как выбрать торцовочную пилу с подходящими техническими характеристиками. Предлагаемый производителями ассортимент позволяет сделать выбор в пользу торцовочной пилы с оптимальными параметрами. Внимание заслуживают ряд критериев, влияющих на работоспособность, удобство пользования и продолжительность эксплуатации электроинструмента. Предлагаем с ними познакомиться.

ФОТО: airtools.proВыбирать модель надо с учётом ряда факторов

Мощность торцовочной пилы и размер распиловочного диска

Мощность подобного электроинструмента может существенно отличаться. Производители предлагают устройства на 0,8-2,5 кВт. Оптимальным вариантом можно считать модель с мощностью 1,5-1,8 кВт. Такая торцовочная пила по дереву подойдёт для домашнего использования и работы в небольшой мастерской.

Внимание! Мощность агрегата тесно связана с диаметром используемого диска: более мощные модели комплектуются большими кругами.

ФОТО: besttoolsfortheprice.comЧем больше мощность, тем больше возможностей

В зависимости от габаритов и комплектации, торцовочные пилы по дереву могут работать с дисками разного диаметра. Это определяет параметры формируемого пропила и область использования инструмента. У профессиональных систем диаметр диска может достигать полуметра. Для бытовых целей достаточно 250 мм.

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«При выборе подходящего варианта стоит обращать внимание не только на наружный, но и на посадочный диаметр».

ФОТО: images.shopv.ruДиаметр диска может отличаться

Параметры пропила и число оборотов

Параметры пропила могут отличаться. Выбор делается с учётом личных предпочтений и выполняемых работ. От глубины, менее 50 мм, лучше отказаться. Ширина зависит от диаметра используемого пильного круга. Может варьироваться в диапазоне 80 – 180 мм. Модели с горизонтальным перемещением способны обеспечить более широкий пропил. Такие устройства ещё называют торцовочными пилами по дереву с протяжкой. У них ширина реза достигает 270 – 310 мм. Это существенно расширяет возможную область использования электроинструмента.

ФОТО: a.allegroimg.comПараметры пропила зависят от многих факторов

Число оборотов оказывает существенное влияние на качество формируемого пропила. Чтобы иметь возможность работы с любыми породами древесины, стоит отдать предпочтение моделям, дающим более 4000 об/мин.

Тип двигателя и вид передачи

Торцовочные пилы по дереву могут комплектоваться двигателями разного типа. Выбор может быть сделан в пользу:

  • асинхронного. Такой тип отличается надёжностью и экономичностью в эксплуатации. Не создаёт шума во время работы. Способен прослужить несколько десятков лет. Однако производители редко устанавливают на торцовочные пилы по дереву асинхронные двигатели из-за их большого веса при относительно небольшой мощности и скромном крутящем моменте;
  • коллекторного. По техническим характеристикам данный тип существенно превосходит предыдущий вариант. Крутящий момент у этих устройств намного выше, чем у асинхронного типа с такой же массой. Они более удобны в управлении. Однако нуждаются в регулярном техническом обслуживании и шумят;
  • бесколлекторного или, как его ещё называют, вентильного. При его разработке использовались современные полупроводниковые технологии. Они занимают промежуточное положение между двумя предыдущими. У таких устройств вместо щёточно-коллекторного узла устанавливается электронный блок с небольшим сопротивлением и высокой скоростью переключения. Они имеют высокий КПД и крутящий момент. Не предъявляют повышенных требований к условиям эксплуатации. Не шумят.

ФОТО: woodworkingwiki. comТип и месторасположение двигателя зависит от модели

Для передачи крутящего момента в торцовочных пилах по дереву могут использоваться передачи двух типов:

  • зубчатые. Отличаются надёжностью в процессе работы. Исключают проскальзывание в случае большой нагрузки. Однако при резонансной частоте создают много шума и вибрируют;
  • ременные. Создают меньше шума. Благодаря отсутствию вибрации обеспечивают равномерный пропил. Однако из-за провисания ремня нуждаются в периодической регулировке.

ФОТО: pbs.twimg.comТип передачи влияет на удобство пользования

Конструкция поворотной системы

Конструктивное исполнение поворотной системы может отличаться. Поворотный стол определяет угол наклона линии реза в вертикальной плоскости, а механизм поворота режущей головки инструмента – в горизонтальной. Производители предлагают модели:

  • не позволяющие изменить положение пильного диска;
  • допускающие поворот вправо на угол 45-50º;
  • с возможностью поворота в обоих направлениях.

Исполнение поворотной системы определяет возможности модели.

Защитные и дополнительные опции

Среди защитных функций можно выделить:

  • автоблокировку во время замены диска;
  • защиту от пробоя электричества;
  • специальный кожух, надеваемый на режущие элементы во время обработки.

ФОТО: toolpowers.comЗащитный кожух – обязательный элемент

Стремясь привлечь внимание потенциальных покупателей, производители постоянно расширяют функциональные возможности выпускаемого оборудования. К таковым стоит отнести:

  • освещение области распила, позволяющее качественно выполнить работу даже в условиях ограниченной видимости;
  • систему поддержания оборотов;
  • наличие ограничителей глубины распила, благодаря которым становится возможным формирование пазов;
  • лазерный указатель уровня, помогающий проконтролировать пространственное положение линии пропила;
  • наличие станины. Данная опция есть у торцовочных пил для дерева, относящихся к верхней части продуктовой линейки. При её наличии можно отказаться от использования верстака либо изготовления рабочего стола для размещения электроинструмента;
  • плавный пуск;
  • систему электродинамических тормозов, обеспечивающую плавную остановку электродвигателя после отключения питания.

ФОТО: kubaninstrument.ruЛазерный указатель повышает удобство пользования

Торцовочная пила по дереву: ведущие производители

При большом ассортименте продукции, представленной на рынке, особой популярностью пользуются изделия, выпущенные под брендами:

  • Metabo. Немецкий производитель, работающий на рынке около века: с 1924 года. Предлагает качественный электроинструмент с различными техническими характеристиками;
  • Bosch. Немецкий концерн начал выпускать продукцию в 1886 году. Производит торцовочные пилы по дереву для профессионального и бытового использования;
  • Makita. У японского производственного гиганта большой ассортимент специализированного инструмента;
  • DeWALT. Компания из Северной Америки предлагает профессиональное оборудование;
  • Hammer. Производитель предлагает профессиональный электроинструмент с компактными размерами, низким уровнем шума и большими оборотами;
  • Зубр. Бюджетный вариант. Представлены модели для простого и сложного раскроя полотен;
  • Калибр. Качественные торцовочные пилы по дереву, предназначенные для безопасного и эффективного выполнения различных операций.

Лучшие модели торцовочных пил по дереву

При большом ассортименте подобного обрудования некоторые модели по праву называются лучшими. Они отличаются высоким качеством сборки, широким функционалом, длительным сроком службы. Предлагаем познакомиться с рейтингом торцовочных пил, их отличительными особенностями, чтобы было проще выбрать подходящий вариант.

Пила торцовочная Метабо KGSV 216 M с протяжкой, рейтинг 4,5/5

Настольная модель, позволяющая выполнить пропил шириной 305 мм. Предполагает использование диска диаметром 21,6 мм. Допускает изменение положения стола с углом поворота на 47º в обе стороны.

Преимущества:

  • быстрая замена диска благодаря возможности блокировки шпинделя;
  • наличие функции протяжки, необходимой для обработки широких заготовок;
  • удобные ручки;
  • блокировка рабочей головки для безопасной эксплуатации электроинструмента;
  • плавный пуск, возможность регулировки и поддержки числа оборотов;
  • точная резка.

Недостатки:

  • периодическое попискивание блока питания;
  • даже при наличии специального мешка опилки иногда падают мимо.

ФОТО: mozmarket.ruПила торцовочная с протяжкой Метабо KGSV 216 M: широкие возможности

Отзыв о модели Метабо KGSV 216 M:

Подробнее на Яндекс.Маркет: https://market.yandex.ru/product—tortsovochnaia-pila-metabo-kgsv-216-m/12083816/reviews?track=tabs&lr=213

Метабо KGSV 216 M

Торцовочная пила Makita LS1040 с протяжкой, рейтинг 5/5

Качественная модель с мощностью 1,65 кВт. Имеет достаточно жёсткую конструкцию. Может использоваться для распила не только дерева, но и пластмассы, тонкостенного алюминиевого проката, как и большинство торцово-усовочных пил. Позволяет сформировать косой рез влево с углом от 0º до 45º.

Преимущества:

  • комплектуется поворотной линейкой, поддерживающей пруток во время обработки, и флуоресцентной лампой, освещающей рабочую зону;
  • в горизонтальной плоскости может поворачиваться до 52º вправо и до 45º влево;
  • предусмотрена система электрического торможения двигателя.

Недостатки:

  • небольшой люфт;
  • неудобная форма винта, позволяющего отрегулировать глубину пропила.

ФОТО: people-water.ruТорцовочная пила Makita LS1040 с протяжкой: хорошая настройка

Отзыв о модели Makita LS1040:

Подробнее на Яндекс.Маркет: https://market.yandex.ru/product—tortsovochnaia-pila-makita-ls1040/1626877/reviews?track=tabs&lr=213

Makita LS1040

Пила торцовочная Dexter Power 2000 Вт 255×30 мм: рейтинг 5/5

Мощный и надёжный электроинструмент. Позволяет выполнить различные операции. Комплектуется двигателем с угольными щётками. Допускает фиксацию пильного диска под разными углами. Может использоваться для формирования прямых, косых и наклонных пропилов. Наличие удлинителей рабочего стола облегчает обработку длинномерных изделий.

Преимущества:

  • наличие встроенного пылесборника;
  • система электронного торможения;
  • защитный кожух.

Недостатки:

  • нет лазерного маркера;
  • глубина пропила 98 мм.

ФОТО: gkekodomstroi.ruТорцовочная пила Dexter Power 2000 Вт 255×30 мм: надёжность и функциональность

Отзыв о модели Dexter Power 2000 Вт:

Подробнее на Отзовик: https://otzovik.com/review_5662734.html

Dexter Power 2000 Вт

Зубр ЗПТ-210-1400 Л: рейтинг 4,5/5

Компактная модель, подходящая для работы с крупными и небольшими заготовками. Комплектуется столом для фиксации устройства, положение которого можно менять. Возможно смещение на угол до 47º влево и вправо. Толщина пропила до 60 мм. Лазерная подсветка линии хода режущих элементов. Мощность 1,3 кВт.

Преимущества:

  • минимальный шум;
  • лёгкая установка;
  • удобная транспортировка;
  • отсутствие сколов при выходе диска из дерева;
  • возможность формирования пропилов под разными углами.

Недостаток;

  • вес 6 кг;
  • постоянное попадание пыли на лазер, ухудшающее обработку из-за пропадания луча;
  • разбрасывание опилков.

ФОТО: atison.ruЗубр ЗПТ-210-1400 Л: компактность и функционал

Отзыв о модели Зубр ЗПТ-210-1400 Л:

Подробнее на Яндекс.Маркет: https://market.yandex.ru/product—tortsovochnaia-pila-zubr-zpt-210-1400-l/14178343/reviews?track=tabs&lr=213

Зубр ЗПТ-210-1400 Л

Зубр ЗПТ-210-1400 Л

Какую лучше купить торцовочную пилу по дереву: важные моменты

Чтобы купить торцовочную пилу по дереву с подходящими параметрами надо учесть:

  • цель покупки. Для домашнего использования подойдёт электроинструмент с минимальным набором опций отечественного производителя. Для профессионального использования стоит приобрести модель с широким функционалом и достаточной мощностью;
  • наличие защитных функций. Стоит отдать предпочтение изделию с надёжным креплением и лёгким перемещением защитного кожуха рабочего диска, с продуманной конструкцией кнопки включения;
  • вес и габариты;
  • эргономичность;
  • глубину и ширину реза. Данная характеристика определяет возможности выбранного устройства.

ФОТО: ast-tools.ruПри покупке следует учитывать не только цену, но и назначение торцовочных пил по дереву

Особенности изготовления торцовочных пил своими руками

Если не удалось выбрать подходящую модель, можно изготовить торцовочную пилу своими руками. Предлагаем посмотреть видео, в котором подробно рассказывается, как это можно сделать:

Watch this video on YouTube

Watch this video on YouTube



Watch this video on YouTube

Делитесь в комментариях, приходилось ли вам пользоваться торцовочной пилой по дереву? Какой модели вы отдали предпочтение?

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Торцевая пила по дереву — виды, какая лучше, как выбрать, как сделать своими руками из болгарки, ручной циркулярки, как настроить, ремонт + фото и видео

Широкое применение при больших объёмах работ с досками, брусками и другими пиломатериалами из дерева или композитных материалов на основе древесины, находят торцевые пилы. Они представляют собой, установленные на плоской, горизонтальной станине устройства с электрическим приводом для поперечного разрезания длинного пиломатериала. Несмотря на наличие станины, такое оборудование не является стационарным, поскольку может устанавливаться в любом месте, перевозиться или переноситься туда, где необходимо выполнять распил.

Какое назначение у этого инструмента и как он устроен

Устройство, предназначенное для поперечного распиливания деревянных заготовок под различным углом, называется торцевой (торцовочной) пилой. Часто такой инструмент ещё называют электрическим стуслом, по аналогии с плотницким приспособлением в форме лотка для отрезания досок под определённым наклоном. Конструкция такой пилы позволяет выполнять рез, меняя как вертикальный, так и горизонтальный угол пильного диска.

Отрезать длинную заготовку можно, меняя вертикальный и горизонтальный угол

Функциональные возможности торцовочной пилы позволяют применять её в деревообработке, там, где требуется точная стыковка торцами двух элементов изделия или конструкции. Именно для обеспечения точности распила и требуется станина, которая может иметь ножки или устанавливаться на стол. Такие работы часто необходимы для следующих целей:

  • изготовления декоративных рамок;
  • обналичивания дверных луток;
  • устройства плинтусов;
  • сооружения деревянных строительных конструкций при возведении домов и вспомогательных построек;
  • отделочных работ вагонкой или пластиковыми панелями, а также укладки деревянного, паркетного пола или ламината.

При установке на таком оборудовании определённого типа дисков, можно резать лёгкий металлический или пластиковый профиль и трубы. При необходимости торцовочной пилой можно даже выбирать толщу древесины, устраивая пазы, которые часто используются для изготовления оконных или дверных рам и луток.

Такие работы часто выполняют при изготовлении оконных рам

Несмотря на основательный внешний вид, и то, что такие пилы называют часто станками, вес их невелик (около 18 кг) и они могут стать отличным инструментом для домашней или дачной мастерской.

Части механизма

Все торцовочные пилы имеют несложную конструкцию в основном похожую для разных типов этого инструмента. Основными их элементами являются:

Основные элементы конструкции торцевой пилы

На столе инструмента по месту реза предусмотрена специальная вставка, в виде углубления лоткового типа позволяющая пильному диску до конца прорезать заготовку, делая аккуратный разрез. На станине нанесена шкала, для поворота стола в обе стороны на определённый угол. В нужном положении стол крепится винтовым зажимом. Пильный диск инструмента защищён специальным прозрачным кожухом, что даёт возможность мастеру хорошо видеть место распила. Для удобства многие модели торцовочных пил оборудованы лазерным указателем, показывающим, в каком месте будет произведён разрез и подсветкой стола.

Более подробно разобраться с конструкцией торцовочной пилы, назначением основных её узлов, а также посмотреть, как они используются в работе, можно на следующем видео.

Конструкция и принцип работы торцовочной пилы — видео

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

  • типом и мощностью двигателя, а также его расположением;
  • типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
  • наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
  • наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок;Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов
  • типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

  • асинхронными;
  • коллекторными;
  • вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок. Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

  • для обеспечения плавного пуска двигателя;
  • для его торможения при отключении мотора;
  • для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

  • посадочный диаметр;
  • наружный диаметр;
  • число зубьев — чем оно больше, тем более качественным получится разрез;
  • толщина диска;
  • максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент

Как выбрать настольный инструмент для дома

Чтобы правильно выбрать торцовочную пилу, нужно хорошо представлять для производства каких работ вы её собираетесь использовать. Здесь имеет значение и материал распиливания, и его плотность, и толщина. От этого зависит с какими параметрами инструмент вам подойдёт больше всего. На какие же критерии, прежде всего, следует обращать внимание при выборе торцовочной пилы?

Мощность двигателя и размер диска

Оба эти параметра взаимосвязаны. Под двигатель определённой мощности следует использовать лишь конкретных размеров диск. Сегодня на рынке можно встретить торцевые пилы мощностью от 800 до 2500 Вт. Наиболее востребован инструмент с двигателями на 1,6–1,8 квт, потому что такой мощности пилы будет достаточно и для домашней мастерской, и для ведения мелкого бизнеса, связанного с деревообработкой. Более мощные пилы относятся уже к разряду профессиональных, и будут вполне уместны при больших объёмах работ по распиловке лесоматериала.

Чем больше мощность инструмента, тем большего диаметра диск можно использовать, естественно, подходящий по диаметру посадочного отверстия. Для домашних целей, если не планируется большой объём распиловочных работ, оптимальным вариантом будет пильный диск диаметром 200–215 мм, для профессионального использования нужно покупать инструмент, предназначенный под диски от 250 мм в диаметре.

Параметры пропила дерева

Главным показателем, характеризующим пропил, является его ширина, которая напрямую зависит от толщины диска. Для лесоматериалов ценных пород лучше выбирать более тонкие диски, чтобы не расходовать понапрасну дорогую древесину на опилки. Такие диски быстрее изнашиваются, чем толстые, которые обладают значительно большим ресурсом.

На чистоту пропила оказывает влияние количество зубьев на диске, оно может находиться в пределах от 8–10, до 80–90. Чем больше на диске зубьев, тем более чистым и качественным получается пропил.

Число оборотов

Важным параметром, характеризующим работу торцевой пилы, является число оборотов пильного диска. Современные торцовочные пилы выпускаются со скоростью вращения режущего инструмента от 3200 до 6 тыс. об/мин. Только работая на высоких скоростях вращения диска можно обеспечить чистый гладкий распил без отщепления волокон и сколов пиломатериала. Поэтому в дорогих профессиональных моделях самых известных брендов этот показатель не бывает меньше 4–5 тысяч об/мин.

Тип двигателя

Наиболее практичным и доступным по цене вариантом является торцевая пила с коллекторным двигателем. Такой мотор обеспечит достаточное количество оборотов диска в минуту, не утяжеляя всего инструмента. Ведь в большинстве случаев торцовочные пилы должны иметь возможность переноситься ближе к месту, где производятся строительные или отделочные работы. Маятниковая пила с асинхронным двигателем может пригодиться для домашней мастерской. Она имеет большие габариты, и лучше всего её установить стационарно на специально изготовленный верстак.

Она имеет большие габариты и более тяжелый вес, за счет веса и размеров самого двигателя

Вид передачи

Чтобы не иметь хлопот с необходимостью обеспечивать частую смазку шестерёнок редуктора и следить за состоянием подшипников, лучше всего приобретать распиловочный инструмент с ременной передачей. Он будет более бесшумно работать, а при выходе из строя (разрыве ремня или его растяжении) достаточно будет просто снять чехол редуктора и заменить ремень.

Ременная передача укрыта под специальным съёмным кожухом

Конструкция поворотного приспособления

Одним из определяющих критериев, которые следует учитывать при выборе торцовочных пил является возможность распила заготовок под разными углами. Для этого в конструкции инструмента имеется поворотный стол, обеспечивающий задание необходимого наклона распила в вертикальной плоскости, а также механизм поворота режущей головки инструмента, для придания нужного наклона пильному диску в горизонтальной плоскости. В продаже имеются пилы различных конструкций поворотной системы:

  • без поворота пильного диска;
  • с поворотом вправо на угол 45–50o;
  • с поворотом диска влево и вправо.

Возможности обеспечения поворота режущей головки зависят от расположения электродвигателя на маятнике инструмента. Покупая торцевую пилу с возможностью регулировки и вертикального, и горизонтального углов распила, вы приобретаете более функциональное устройство, которое всегда может пригодиться при любых работах по деревообработке.

Системы безопасности и дополнительные функции

Выбирая торцовочную пилу, следует обращать внимание на некоторые нюансы её конструкции, обеспечивающие безопасность и удобство проведения распиловочных работ, а именно наличие таких элементов и узлов, как:

  • электронной системы плавного пуска и торможения, а также системы, обеспечивающей стабилизацию скорости вращения диска под нагрузкой;
  • защитного прозрачного кожуха;
  • механизма протяжки режущей головки инструмента;
  • удлинителя стола, со специальными, выдвигающимися по направляющим опорами, для более надёжного закрепления заготовки;
  • подсветки рабочей зоны, если выполнять распил предполагается в помещениях с плохой освещённостью;
  • лазерного наведения, для обеспечения точного распила по намеченной линии.

Отзывы

По отзывам покупателей торцевых пил следует обращать внимание на такие детали, как:

  • возможность распиловки доски с максимальными размерами 50х200 мм;
  • как можно более компактные габариты и более лёгкий вес, чтобы инструмент мог разместиться в багажнике автомобиля;
  • приемлемая цена

Как пользоваться инструментом

Настройки требует любая, только что купленная пила, независимо от модели и производителя, так же как и инструмент, уже побывавший в эксплуатации, при нарушении точности распила. Эта процедура выполняется как разновидность технического обслуживания сложного инструмента, предназначенного для выполнения точных рабочих операций. В число операций по настройке входит:

  • регулировка прилегания бокового упора к поверхности поворотного стола, он может иметь заусенцы, облой, неровную поверхность, которые нужно зачистить, и произвести притирку нижней поверхности упора наждачной бумагой;
  • выставление и закрепление упора на станине строго перпендикулярно линии распила при помощи предусмотренного в крепёжных отверстиях этого элемента небольшого люфта;
  • исключение люфта поворотного стола в месте его фиксирования штоком;
  • регулировка перпендикулярности вертикального разреза, а также разреза под углом в 45o;
  • регулировка натяжения возвратной пружины, чтобы при опускании маятника за рукоятку не прилагать излишних усилий, ведущих к деформации конструкции инструмента и нарушению точности пропила.

Порядок выполнения работ по настройке торцовочной пилы очень наглядно и подробно представлен на следующих видео.

Настройка торцовочной пилы — видео

Как настроить градус наклона режущей головки — видео

Если пила не включается — характерные неисправности и ремонт

Торцовочная пила, как и любой механизм, работающий под воздействием больших динамических нагрузок, подвержен возникновению дефектов и неисправностей. Среди наиболее часто встречающихся поломок этого инструмента можно выделить следующие:

  • сгорание двигателя (ротора или статора) причиной которого, могут быть неправильный выбор скорости резания и подачи пильного диска, или использование неподходящего диска для распила определённого материала — всё это приводит к перегрузке электромотора, и его сгоранию;
  • износ шестерни ротора электродвигателя или зубчатых колёс редуктора;
  • износ щёток асинхронного двигателя;
  • ослабление или разрыв ремня ременной передачи.

Все неисправности, связанные с электродвигателем лучше доверить профессионалам, поскольку для ремонта потребуется и специальное оборудование, и знания устройства и принципа работы электромоторов. Самостоятельно можно заменить изношенные щётки коллектора асинхронного двигателя или поменять ремень редуктора.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

  1. Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
  2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
  3. Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
  4. Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
  5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.
Изготовление простейшей торцевой пилы из болгарки — видео

Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

  1. Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
  2. Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.В задней части расположено подвижное соединение с пружиной
  3. Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.Закрепление режущей головки циркулярки в прорези деревянного маятника
  4. Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

  1. Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
  2. Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
  3. Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.Верхняя поверхность импровизированных столиков должна находиться в одной плоскости с поверхностью поворотного стола
  4. Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

  • Автор: Сергей Матвеев
